2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

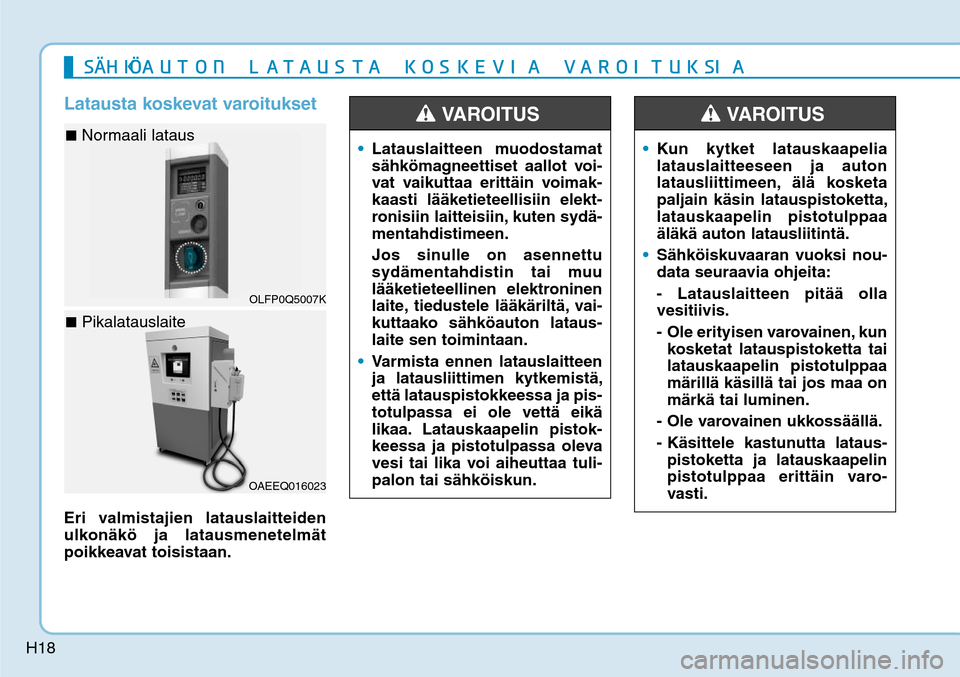

H18
Latausta koskevat varoituksetEri valmistajien latauslaitteiden
ulkonäkö ja latausmenetelmät
poikkeavat toisistaan.
Latauslaitteen muodostamat
sähkömagneettiset aallot voi-
vat vaikuttaa erittäin voimak-
kaasti lääketieteellisiin elekt-
ronisiin laitteisiin, kuten sydä-
mentahdistimeen.
Jos sinulle on asennettu
sydämentahdistin tai muu
lääketieteellinen elektroninen
laite, tiedustele lääkäriltä, vai-
kuttaako sähköauton lataus-
laite sen toimintaan. Varmista ennen latauslaitteen
ja latausliittimen kytkemistä,
että latauspistokkeessa ja pis-
totulpassa ei ole vettä eikä
likaa. Latauskaapelin pistok-
keessa ja pistotulpassa oleva
vesi tai lika voi aiheuttaa tuli-
palon tai sähköiskun.
VAROITUS
Kun kytket latauskaapelia
latauslaitteeseen ja auton
latausliittimeen, älä kosketa
paljain käsin latauspistoketta,
latauskaapelin pistotulppaa
äläkä auton latausliitintä. Sähköiskuvaaran vuoksi nou-
data seuraavia ohjeita:
- Latauslaitteen pitää olla
vesitiivis.
- Ole erityisen varovainen, kun
kosketat latauspistoketta tai
latauskaapelin pistotulppaa
märillä käsillä tai jos maa on
märkä tai luminen.
- Ole varovainen ukkossäällä.
- Käsittele kastunutta lataus-
pistoketta ja latauskaapelin
pistotulppaa erittäin varo-
vasti.
VAROITUS
OLFP0Q5007K
■ Normaali lataus
OAEEQ016023
■ Pikalatauslaite4G¸),GÈ"650/
-"5"645"
,04,&7*"
7"30*56,4*"

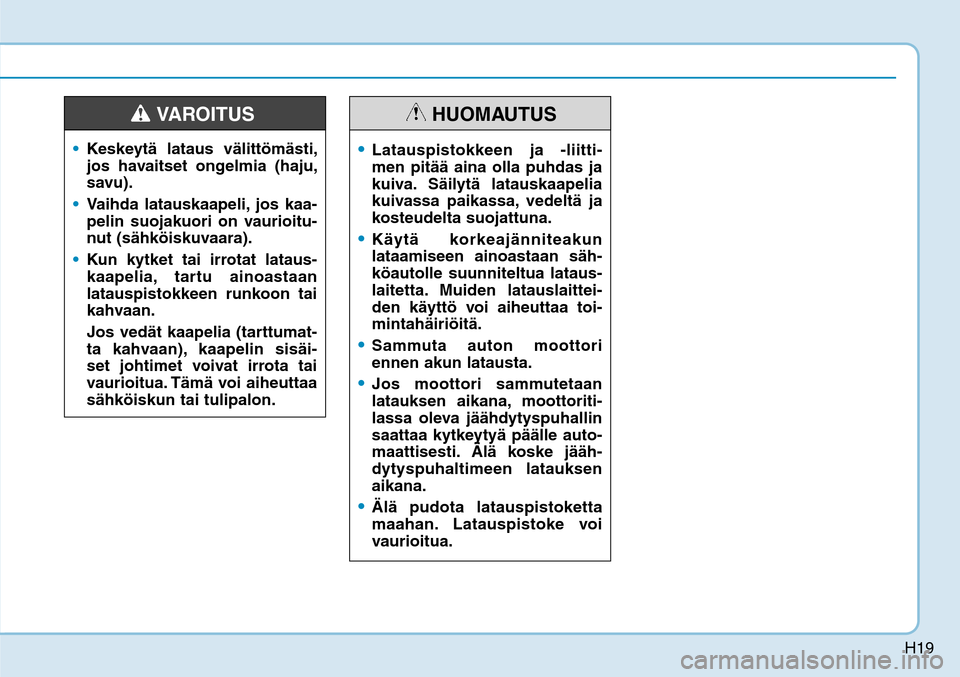

H19
Keskeytä lataus välittömästi,
jos havaitset ongelmia (haju,
savu). Vaihda latauskaapeli, jos kaa-
pelin suojakuori on vaurioitu-
nut (sähköiskuvaara). Kun kytket tai irrotat lataus-
kaapelia, tartu ainoastaan
latauspistokkeen runkoon tai
kahvaan.
Jos vedät kaapelia (tarttumat-
ta kahvaan), kaapelin sisäi-
set johtimet voivat irrota tai
vaurioitua. Tämä voi aiheuttaa
sähköiskun tai tulipalon.
VAROITUS
Latauspistokkeen ja -liitti-
men pitää aina olla puhdas ja
kuiva. Säilytä latauskaapelia
kuivassa paikassa, vedeltä ja
kosteudelta suojattuna. Käytä korkeajänniteakun
lataamiseen ainoastaan säh-
köautolle suunniteltua lataus-
laitetta. Muiden latauslaittei-
den käyttö voi aiheuttaa toi-
mintahäiriöitä. Sammuta auton moottori
ennen akun latausta. Jos moottori sammutetaan
latauksen aikana, moottoriti-
lassa oleva jäähdytyspuhallin
saattaa kytkeytyä päälle auto-
maattisesti. Älä koske jääh-
dytyspuhaltimeen latauksen
aikana. Älä pudota latauspistoketta
maahan. Latauspistoke voi
vaurioitua.

HUOMAUTUS

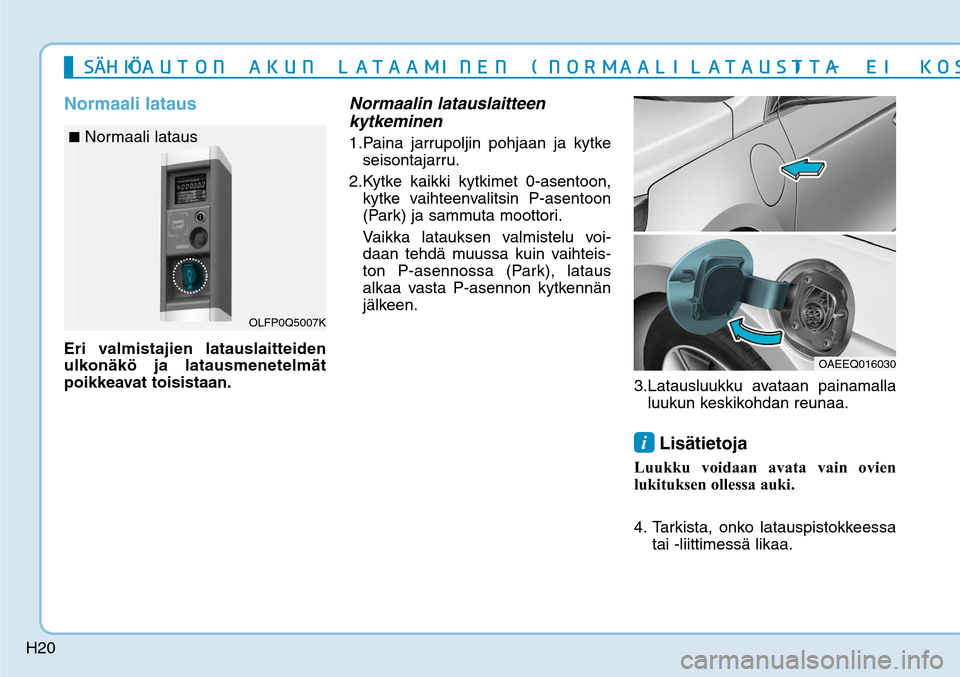

H20
Normaali latausEri valmistajien latauslaitteiden
ulkonäkö ja latausmenetelmät
poikkeavat toisistaan.
Normaalin latauslaitteen
kytkeminen1. Paina jarrupoljin pohjaan ja kytke
seisontajarru.
2. Kytke kaikki kytkimet 0-asentoon,
kytke vaihteenvalitsin P-asentoon
(Park) ja sammuta moottori.
Vaikka latauksen valmistelu voi-
daan tehdä muussa kuin vaihteis-
ton P-asennossa (Park), lataus
alkaa vasta P-asennon kytkennän
jälkeen.
3. Latausluukku avataan painamalla
luukun keskikohdan reunaa.
i Lisätietoja
Luukku voidaan avata vain ovien
lukituksen ollessa auki.
4. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa.
OLFP0Q5007K
■ Normaali lataus
OAEEQ016030
4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64


&*
,04,&
&63001"/
"-6&55"

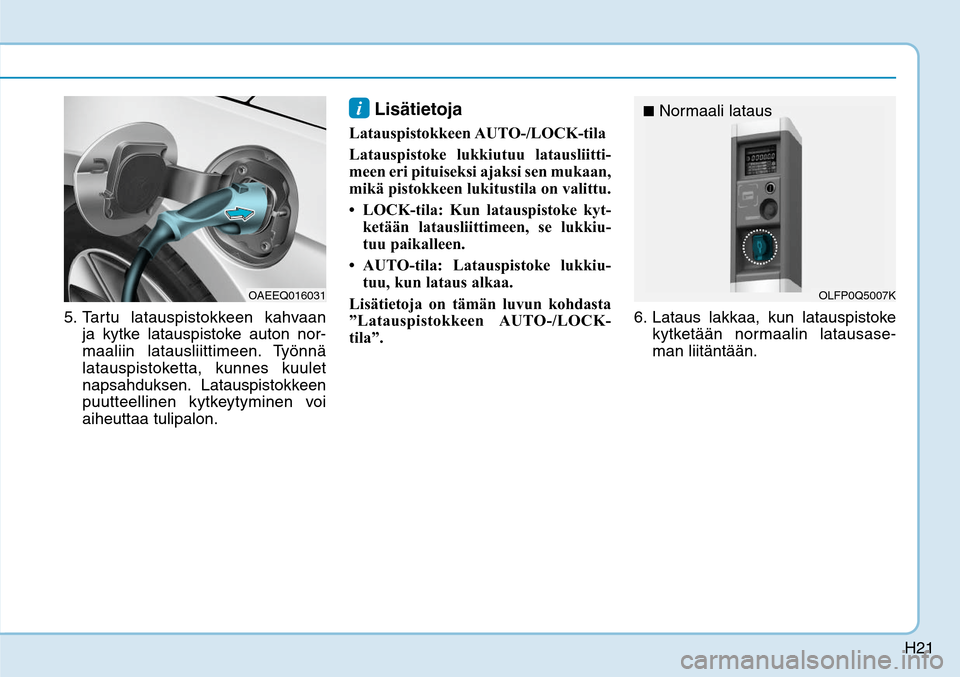

H21
5. Tartu latauspistokkeen kahvaan
ja kytke latauspistoke auton nor-
maaliin latausliittimeen. Työnnä
latauspistoketta, kunnes kuulet
napsahduksen. Latauspistokkeen
puutteellinen kytkeytyminen voi
aiheuttaa tulipalon.
i Lisätietoja
Latauspistokkeen AUTO-/LOCK-tila
Latauspistoke lukkiutuu latausliitti-
meen eri pituiseksi ajaksi sen mukaan,
mikä pistokkeen lukitustila on valittu.
• LOCK-tila: Kun latauspistoke kyt-
ketään latausliittimeen, se lukkiu-
tuu paikalleen.
• AUTO-tila: Latauspistoke lukkiu-
tuu, kun lataus alkaa.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.
6. Lataus lakkaa, kun latauspistoke
kytketään normaalin latausase-
man liitäntään.
OLFP0Q5007K
■ Normaali lataus
OAEEQ016031

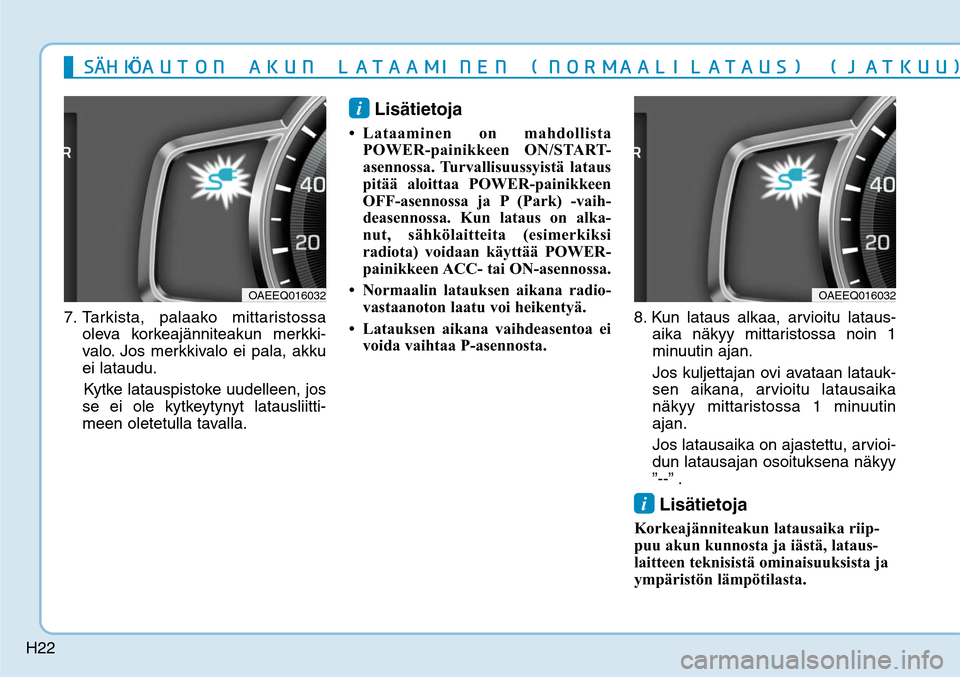

H22
7. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkki-
valo. Jos merkkivalo ei pala, akku
ei lataudu.
Kytke latauspistoke uudelleen, jos
se ei ole kytkeytynyt latausliitti-
meen oletetulla tavalla.
i Lisätietoja
• Lataaminen on mahdollista
POWER-painikkeen ON/START-
asennossa. Turvallisuussyistä lataus
pitää aloittaa POWER-painikkeen
OFF-asennossa ja P (Park) -vaih-
deasennossa. Kun lataus on alka-
nut, sähkölaitteita (esimerkiksi
radiota) voidaan käyttää POWER-
painikkeen ACC- tai ON-asennossa.
• Normaalin latauksen aikana radio-
vastaanoton laatu voi heikentyä.
• Latauksen aikana vaihdeasentoa ei
voida vaihtaa P-asennosta. 8. Kun lataus alkaa, arvioitu lataus-
aika näkyy mittaristossa noin 1
minuutin ajan.
Jos kuljettajan ovi avataan latauk-
sen aikana, arvioitu latausaika
näkyy mittaristossa 1 minuutin
ajan.
Jos latausaika on ajastettu, arvioi-
dun latausajan osoituksena näkyy
”--” .
i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
OAEEQ016032
OAEEQ016032
4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64

+"5,66

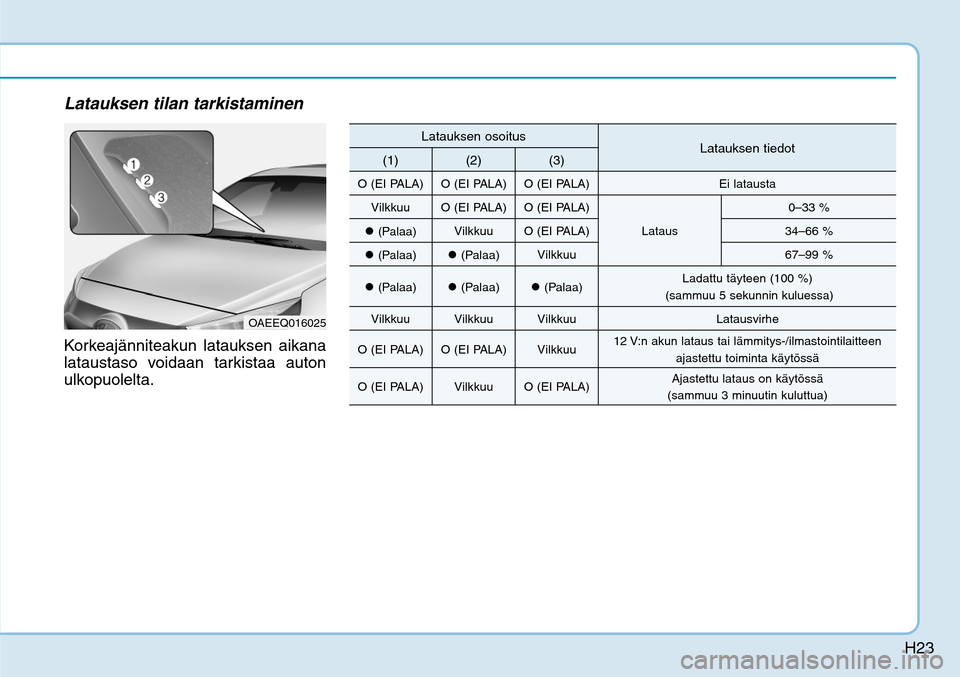

H23
Latauksen tilan tarkistaminenKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta.
OAEEQ016025
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O (EI PALA) O (EI PALA) O (EI PALA) Ei latausta
Vilkkuu O (EI PALA) O (EI PALA)
Lataus0–33 % (Palaa)Vilkkuu O (EI PALA) 34–66 % (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA) O (EI PALA) Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA) Vilkkuu O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)

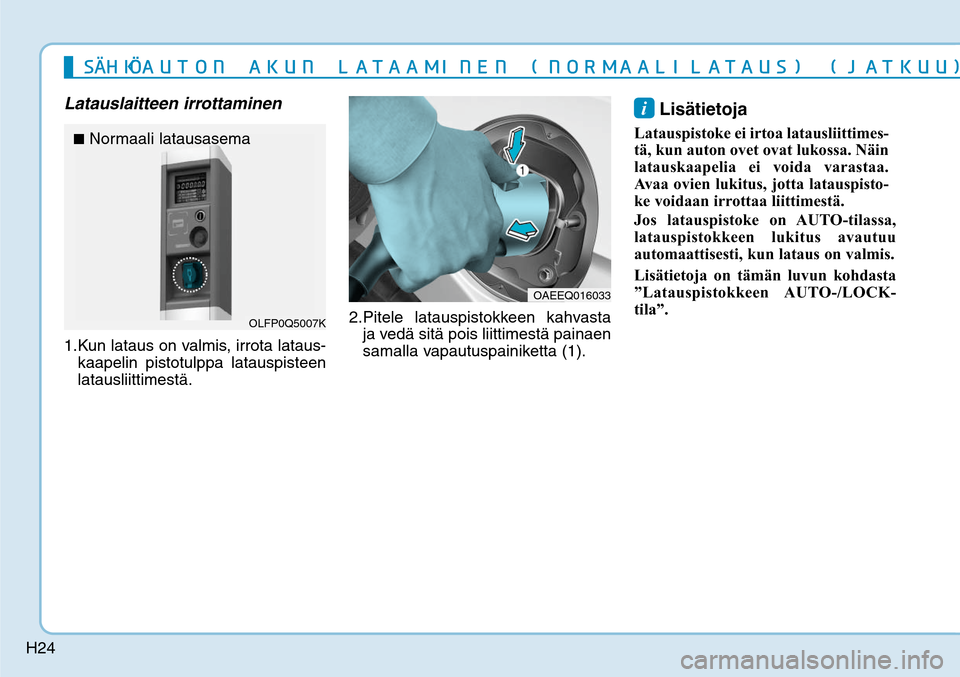

H24
Latauslaitteen irrottaminen1. Kun lataus on valmis, irrota lataus-
kaapelin pistotulppa latauspisteen
latausliittimestä. 2. Pitele latauspistokkeen kahvasta
ja vedä sitä pois liittimestä painaen
samalla vapautuspainiketta (1).
i Lisätietoja
Latauspistoke ei irtoa latausliittimes-
tä, kun auton ovet ovat lukossa. Näin
latauskaapelia ei voida varastaa.
Avaa ovien lukitus, jotta latauspisto-
ke voidaan irrottaa liittimestä.
Jos latauspistoke on AUTO-tilassa,
latauspistokkeen lukitus avautuu
automaattisesti, kun lataus on valmis.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.
OAEEQ016033
OLFP0Q5007K
■ Normaali latausasema4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64

+"5,66

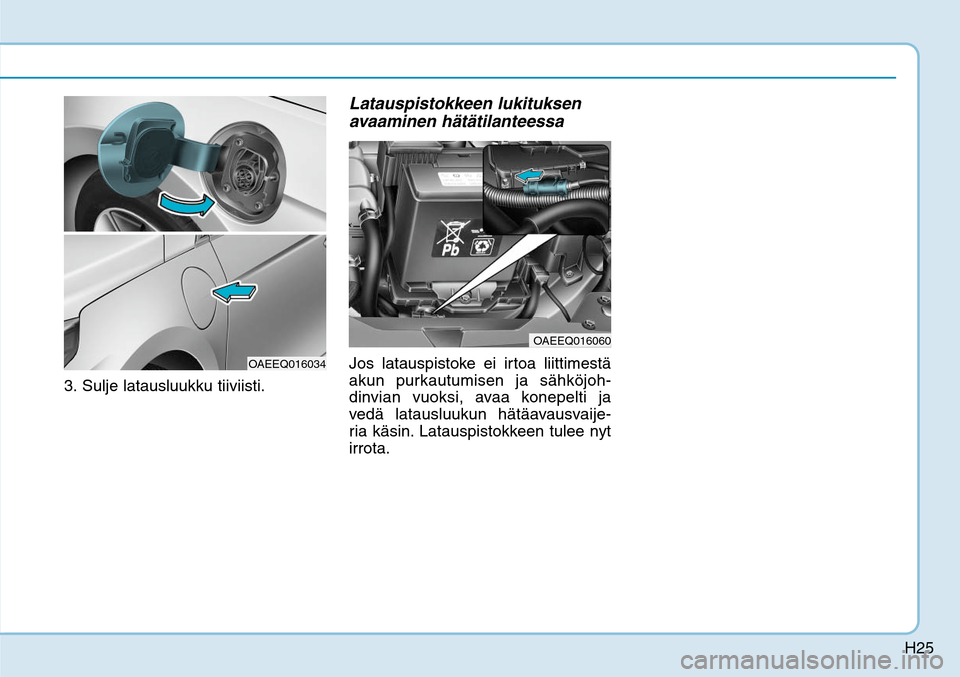

H25
3. Sulje latausluukku tiiviisti.
Latauspistokkeen lukituksen
avaaminen hätätilanteessaJos latauspistoke ei irtoa liittimestä
akun purkautumisen ja sähköjoh-
dinvian vuoksi, avaa konepelti ja
vedä latausluukun hätäavausvaije-
ria käsin. Latauspistokkeen tulee nyt
irrota.
OAEEQ016060
OAEEQ016034
