2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

H42

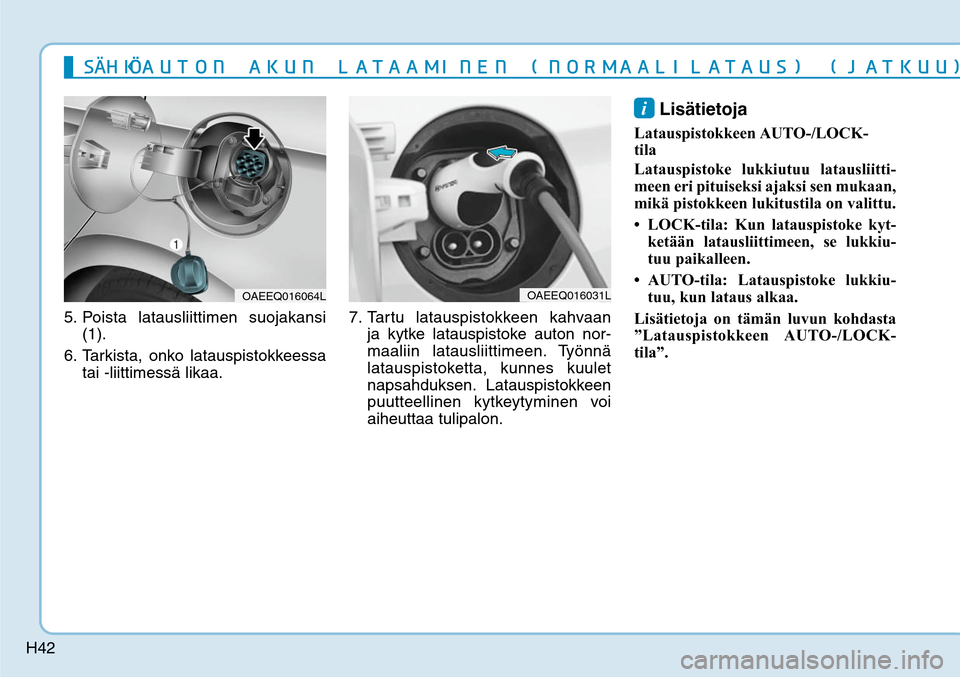

5. Poista latausliittimen suojakansi
(1).
6. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa. 7. Tartu latauspistokkeen kahvaan
ja kytke latauspistoke auton nor-
maaliin latausliittimeen. Työnnä
latauspistoketta, kunnes kuulet
napsahduksen. Latauspistokkeen
puutteellinen kytkeytyminen voi
aiheuttaa tulipalon.
i Lisätietoja
Latauspistokkeen AUTO-/LOCK-
tila
Latauspistoke lukkiutuu latausliitti-
meen eri pituiseksi ajaksi sen mukaan,
mikä pistokkeen lukitustila on valittu.
• LOCK-tila: Kun latauspistoke kyt-
ketään latausliittimeen, se lukkiu-
tuu paikalleen.
• AUTO-tila: Latauspistoke lukkiu-
tuu, kun lataus alkaa.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.

OAEEQ016064L
OAEEQ016031L
4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64

+"5,66

H43

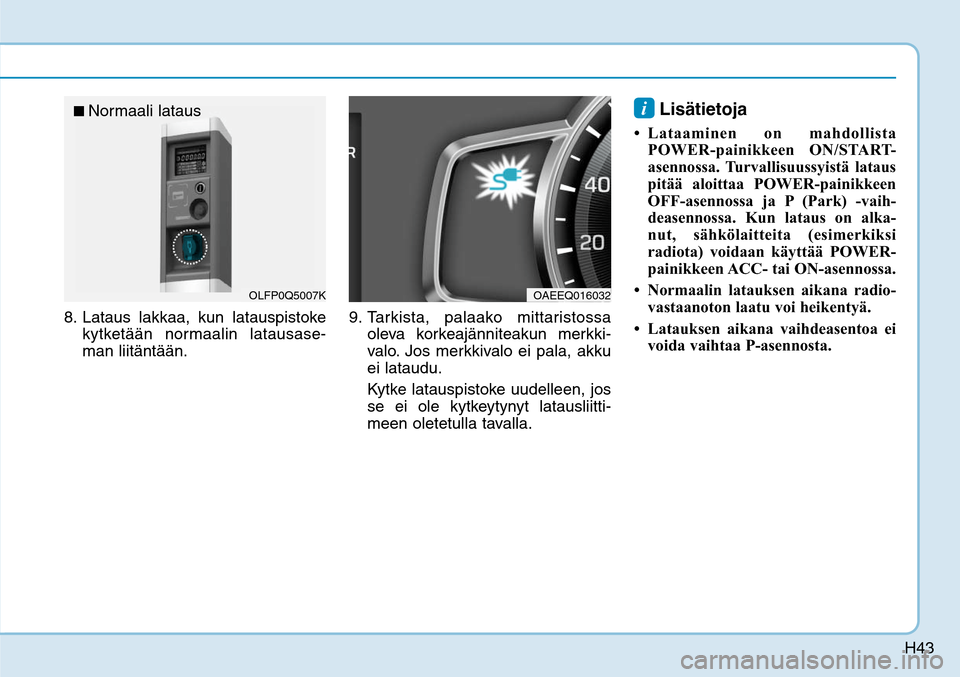

8. Lataus lakkaa, kun latauspistoke
kytketään normaalin latausase-
man liitäntään.9. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkki-
valo. Jos merkkivalo ei pala, akku
ei lataudu.
Kytke latauspistoke uudelleen, jos
se ei ole kytkeytynyt latausliitti-
meen oletetulla tavalla.
i Lisätietoja
• Lataaminen on mahdollista
POWER-painikkeen ON/START-
asennossa. Turvallisuussyistä lataus
pitää aloittaa POWER-painikkeen
OFF-asennossa ja P (Park) -vaih-
deasennossa. Kun lataus on alka-
nut, sähkölaitteita (esimerkiksi
radiota) voidaan käyttää POWER-
painikkeen ACC- tai ON-asennossa.
• Normaalin latauksen aikana radio-
vastaanoton laatu voi heikentyä.
• Latauksen aikana vaihdeasentoa ei
voida vaihtaa P-asennosta.
OLFP0Q5007K
■ Normaali lataus
OAEEQ016032

H44

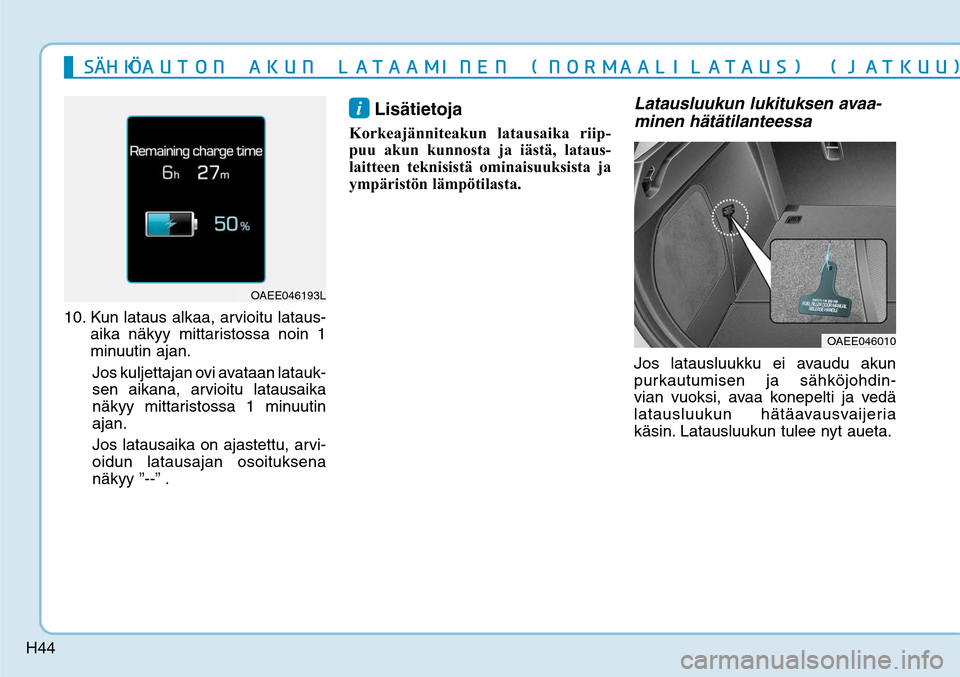

10. Kun lataus alkaa, arvioitu lataus-
aika näkyy mittaristossa noin 1
minuutin ajan.
Jos kuljettajan ovi avataan latauk-
sen aikana, arvioitu latausaika
näkyy mittaristossa 1 minuutin
ajan.
Jos latausaika on ajastettu, arvi-
oidun latausajan osoituksena
näkyy ”--” .
i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
Latausluukun lukituksen avaa-
minen hätätilanteessaJos latausluukku ei avaudu akun
purkautumisen ja sähköjohdin-
vian vuoksi, avaa konepelti ja vedä
latausluukun hätäavausvaijeria
käsin. Latausluukun tulee nyt aueta.
OAEE046010
OAEE046193L
4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64

+"5,66

H45

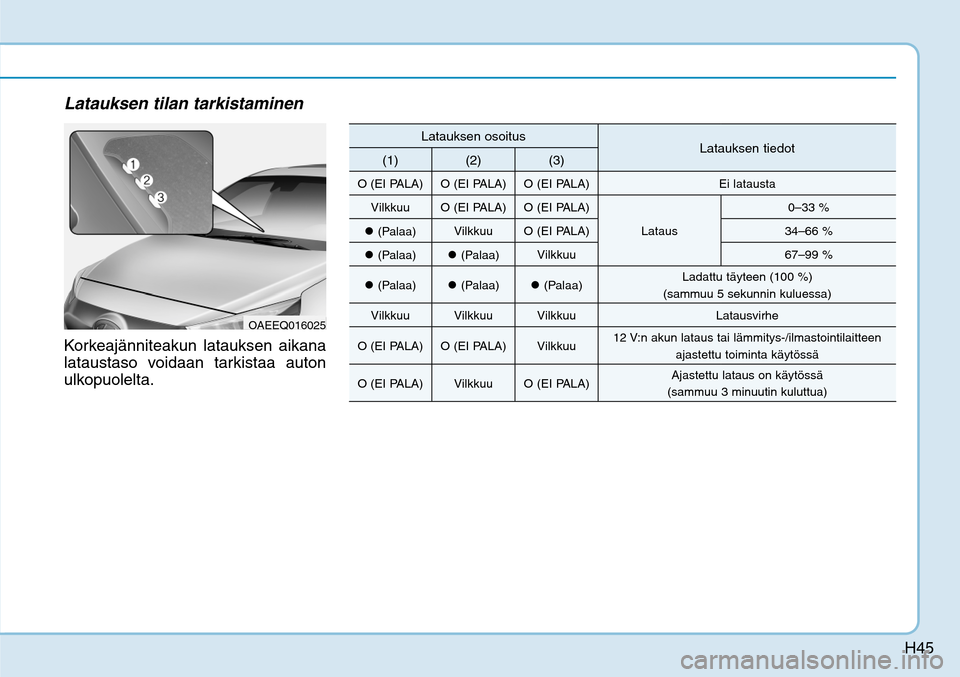

Latauksen tilan tarkistaminenKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta.
OAEEQ016025
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O (EI PALA) O (EI PALA) O (EI PALA) Ei latausta
Vilkkuu O (EI PALA) O (EI PALA)
Lataus0–33 % (Palaa)Vilkkuu O (EI PALA) 34–66 % (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA) O (EI PALA) Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA) Vilkkuu O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)

H46

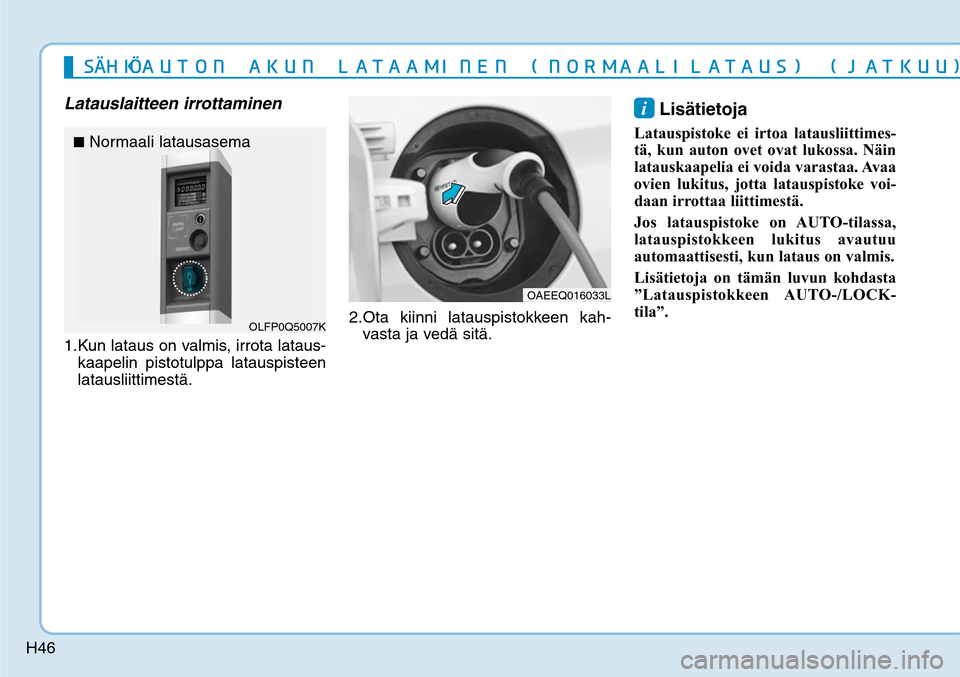

Latauslaitteen irrottaminen1. Kun lataus on valmis, irrota lataus-
kaapelin pistotulppa latauspisteen
latausliittimestä. 2. Ota kiinni latauspistokkeen kah-
vasta ja vedä sitä.
i Lisätietoja
Latauspistoke ei irtoa latausliittimes-
tä, kun auton ovet ovat lukossa. Näin
latauskaapelia ei voida varastaa. Avaa
ovien lukitus, jotta latauspistoke voi-
daan irrottaa liittimestä.
Jos latauspistoke on AUTO-tilassa,
latauspistokkeen lukitus avautuu
automaattisesti, kun lataus on valmis.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.
OAEEQ016033L
OLFP0Q5007K
■ Normaali latausasema4G¸),GÈ"650/
",6/
-"5"".*/&/
/03.""-*-"5"64

+"5,66

H47

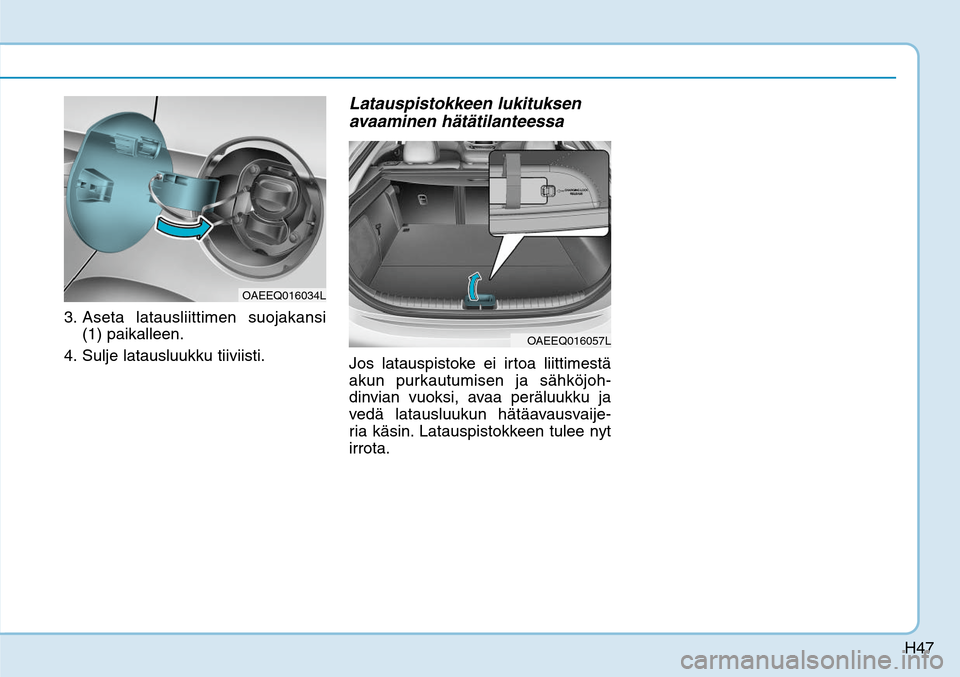

3. Aseta latausliittimen suojakansi
(1) paikalleen.
4. Sulje latausluukku tiiviisti.
Latauspistokkeen lukituksen
avaaminen hätätilanteessaJos latauspistoke ei irtoa liittimestä
akun purkautumisen ja sähköjoh-
dinvian vuoksi, avaa peräluukku ja
vedä latausluukun hätäavausvaije-
ria käsin. Latauspistokkeen tulee nyt
irrota.
OAEEQ016034L
OAEEQ016057L

H48

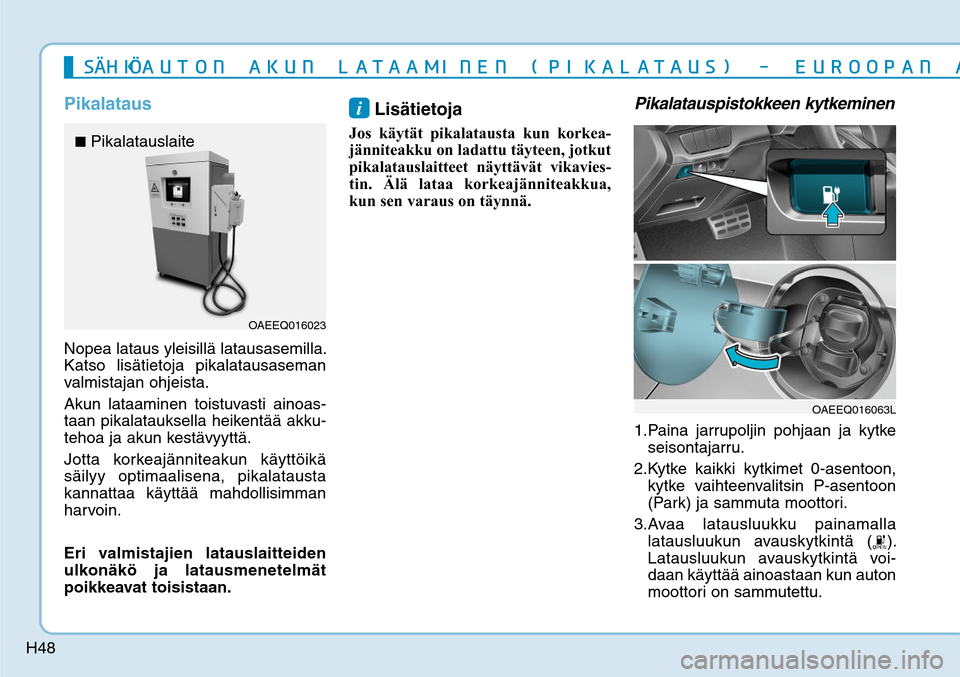

PikalatausNopea lataus yleisillä latausasemilla.
Katso lisätietoja pikalatausaseman
valmistajan ohjeista.
Akun lataaminen toistuvasti ainoas-
taan pikalatauksella heikentää akku-
tehoa ja akun kestävyyttä.
Jotta korkeajänniteakun käyttöikä
säilyy optimaalisena, pikalatausta
kannattaa käyttää mahdollisimman
harvoin.
Eri valmistajien latauslaitteiden
ulkonäkö ja latausmenetelmät
poikkeavat toisistaan.
i Lisätietoja
Jos käytät pikalatausta kun korkea-
jänniteakku on ladattu täyteen, jotkut
pikalatauslaitteet näyttävät vikavies-
tin. Älä lataa korkeajänniteakkua,
kun sen varaus on täynnä.
Pikalatauspistokkeen kytkeminen1. Paina jarrupoljin pohjaan ja kytke
seisontajarru.
2. Kytke kaikki kytkimet 0-asentoon,
kytke vaihteenvalitsin P-asentoon
(Park) ja sammuta moottori.
3. Avaa latausluukku painamalla
latausluukun avauskytkintä (
).
Latausluukun avauskytkintä voi-
daan käyttää ainoastaan kun auton
moottori on sammutettu.
OAEEQ016023
■ Pikalatauslaite
OAEEQ016063L
4G¸),GÈ"650/
",6/
-"5"".*/&/
1*,"-"5"64


&63001"/
"-6&

H49

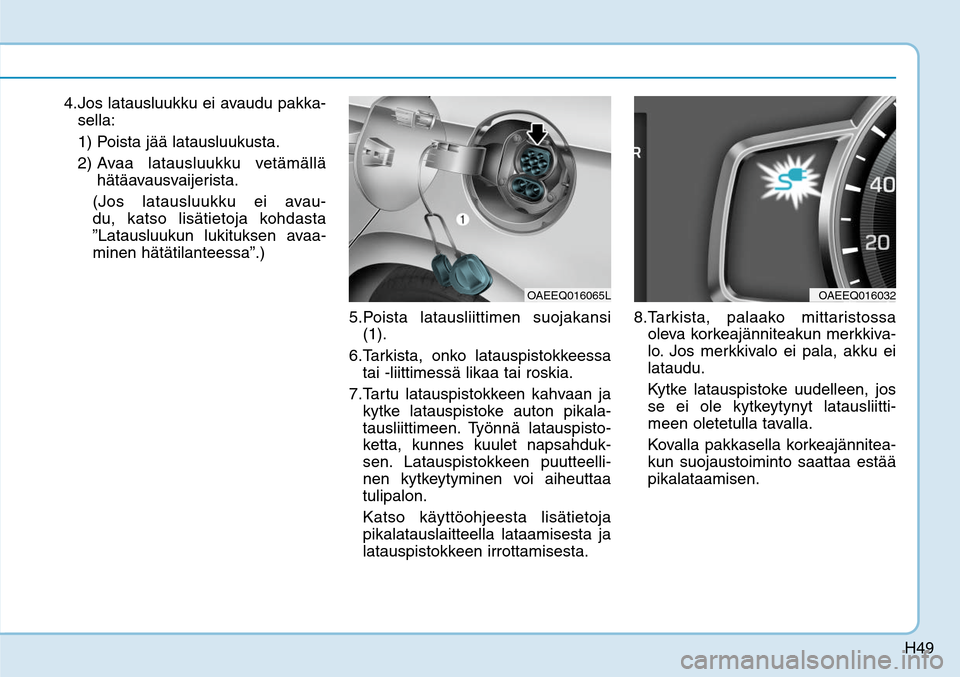

4. Jos latausluukku ei avaudu pakka-
sella:
1) Poista jää latausluukusta.
2) Avaa latausluukku vetämällä
hätäavausvaijerista.
(Jos latausluukku ei avau-
du, katso lisätietoja kohdasta
”Latausluukun lukituksen avaa-
minen hätätilanteessa”.)
5. Poista latausliittimen suojakansi
(1).
6. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa tai roskia.
7. Tartu latauspistokkeen kahvaan ja
kytke latauspistoke auton pikala-
tausliittimeen. Työnnä latauspisto-
ketta, kunnes kuulet napsahduk-
sen. Latauspistokkeen puutteelli-
nen kytkeytyminen voi aiheuttaa
tulipalon.
Katso käyttöohjeesta lisätietoja
pikalatauslaitteella lataamisesta ja
latauspistokkeen irrottamisesta. 8. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkkiva-
lo. Jos merkkivalo ei pala, akku ei
lataudu.
Kytke latauspistoke uudelleen, jos
se ei ole kytkeytynyt latausliitti-
meen oletetulla tavalla.
Kovalla pakkasella korkeajännitea-
kun suojaustoiminto saattaa estää
pikalataamisen.
OAEEQ016065L
OAEEQ016032
