2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

H10

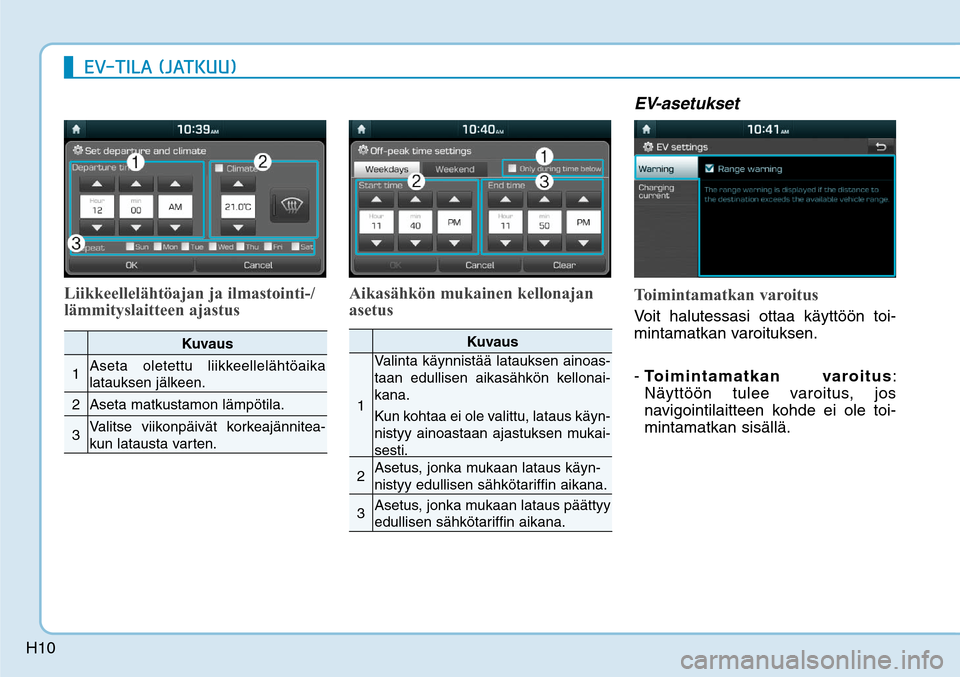

Liikkeellelähtöajan ja ilmastointi-/
lämmityslaitteen ajastusAikasähkön mukainen kellonajan
asetus
EV-asetuksetToimintamatkan varoitusVoit halutessasi ottaa käyttöön toi-
mintamatkan varoituksen.
- Toimintamatkan varoitus:
Näyttöön tulee varoitus, jos
navigointilaitteen kohde ei ole toi-
mintamatkan sisällä.
Kuvaus
1Aseta oletettu liikkeellelähtöaika
latauksen jälkeen.
2 Aseta matkustamon lämpötila.
3Valitse viikonpäivät korkeajännitea-
kun latausta varten.
Kuvaus
1Valinta käynnistää latauksen ainoas-
taan edullisen aikasähkön kellonai-
kana.
Kun kohtaa ei ole valittu, lataus käyn-
nistyy ainoastaan ajastuksen mukai-
sesti.
2Asetus, jonka mukaan lataus käyn-
nistyy edullisen sähkötariffin aikana.
3Asetus, jonka mukaan lataus päättyy
edullisen sähkötariffin aikana.
&75*-"
+"5,66

H11

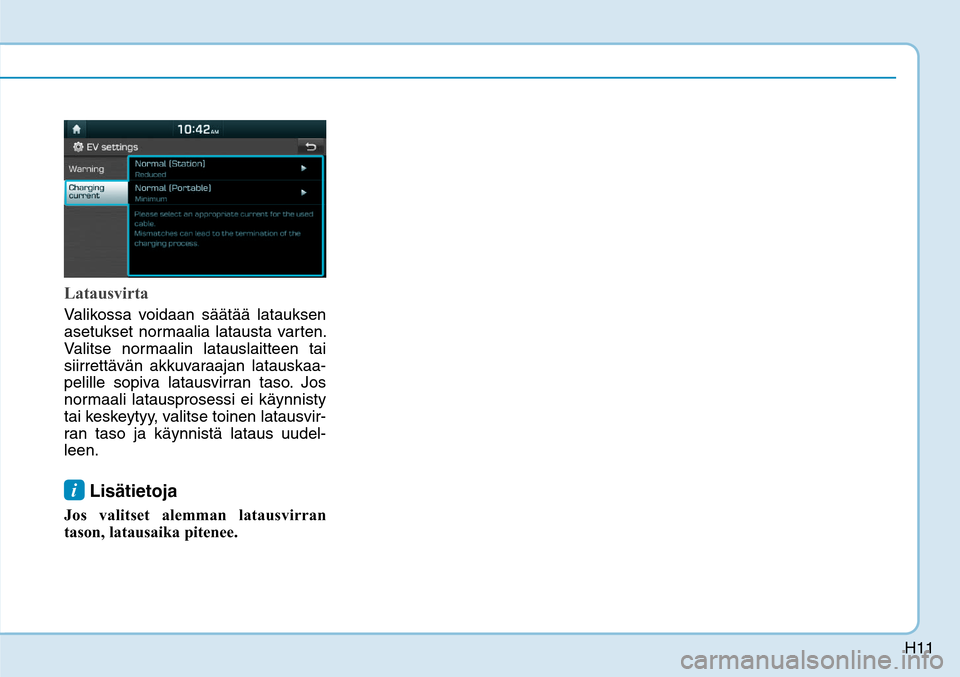

LatausvirtaValikossa voidaan säätää latauksen
asetukset normaalia latausta varten.
Valitse normaalin latauslaitteen tai
siirrettävän akkuvaraajan latauskaa-
pelille sopiva latausvirran taso. Jos
normaali latausprosessi ei käynnisty
tai keskeytyy, valitse toinen latausvir-
ran taso ja käynnistä lataus uudel-
leen. i Lisätietoja
Jos valitset alemman latausvirran
tason, latausaika pitenee.

H12
LataustiedotNormaali lataus:
Sähköauton akku ladataan kyt-
kemällä latauspistoke tavalliseen
latauspistorasiaan. (Katso lisätie-
toja kohdasta Normaali lataus.)
Pikalataus (jos käytössä):
Nopea lataus yleisillä latausase-
milla. Katso lisätietoja pikalataus-
aseman valmistajan ohjeista.
Akun lataaminen toistuvasti
ainoastaan pikalatauksella heiken-
tää akkutehoa ja akun kestävyyttä.
Jotta korkeajänniteakun käyttöikä
säilyy optimaalisena, pikalatausta
kannattaa käyttää mahdollisimman
harvoin.
Hidas lataus:
Sähköautoa voidaan ladata sopi-
vasta kotitalouden sähköliitännäs-
tä. Kotitalouden sähköliitännän
pitää täyttää turvallisuutta koske-
vat määräykset ja sen jännitteen
(V), virran (A) ja tehon (W) pitää
vastata siirrettävän akkuvaraajan
teknisiä määrityksiä.
Latausajan tiedotNormaali lataus:
Kestää n. 4 tuntia 25 minuuttia
normaalissa huonelämpötilassa.
(Lataaminen 100 prosenttiin on
mahdollista.)
Pikalataus (jos käytössä):
- Latauslaitteen teho 50 kW:
Kestää n. 30 minuuttia normaalis-
sa huonelämpötilassa, kun akku
ladataan 80 %:iin.
- Latauslaitteen teho 100 kW:
Kestää n. 23 minuuttia normaalis-
sa huonelämpötilassa, kun akku
ladataan 80 %:iin.
Akku voidaan ladata 94 %:iin, kun
latauslaitteen teho on 50/100 kW.
Hidas lataus:
Kestää jopa 12 tuntia normaalissa
huonelämpötilassa. (Lataaminen
100 prosenttiin on mahdollista.)
i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
4G¸),GÈ"650/
-"5"645::1*5

H13

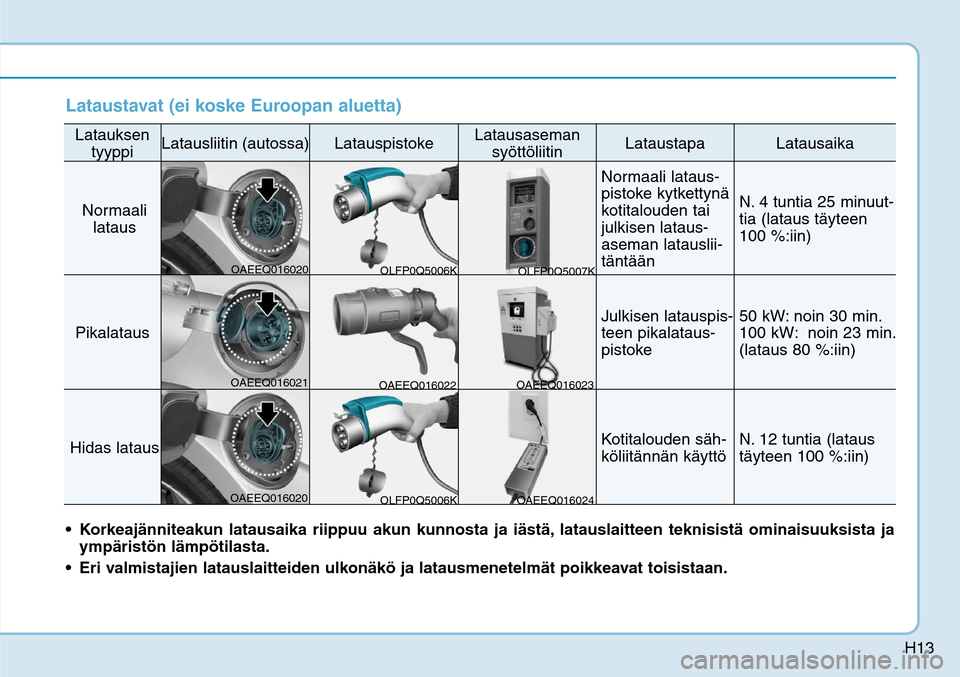

Lataustavat (ei koske Euroopan aluetta)Latauksen
tyyppi
Latausliitin (autossa)
Latauspistoke
Latausaseman
syöttöliitin
Lataustapa
Latausaika
Normaali
lataus
Normaali lataus-
pistoke kytkettynä
kotitalouden tai
julkisen lataus-
aseman latauslii-
täntään
N. 4 tuntia 25 minuut-
tia (lataus täyteen
100 %:iin)
Pikalataus
Julkisen latauspis-
teen pikalataus-
pistoke
50 kW: noin 30 min.
100 kW: noin 23 min.
(lataus 80 %:iin)
Hidas lataus
Kotitalouden säh-
köliitännän käyttö
N. 12 tuntia (lataus
täyteen 100 %:iin)
Korkeajänniteakun latausaika riippuu akun kunnosta ja iästä, latauslaitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
Eri valmistajien latauslaitteiden ulkonäkö ja latausmenetelmät poikkeavat toisistaan.
OLFP0Q5006K OAEEQ016020
OAEEQ016021
OAEEQ016020OAEEQ016022OAEEQ016023
OAEEQ016024OLFP0Q5007K
OLFP0Q5006K

H14

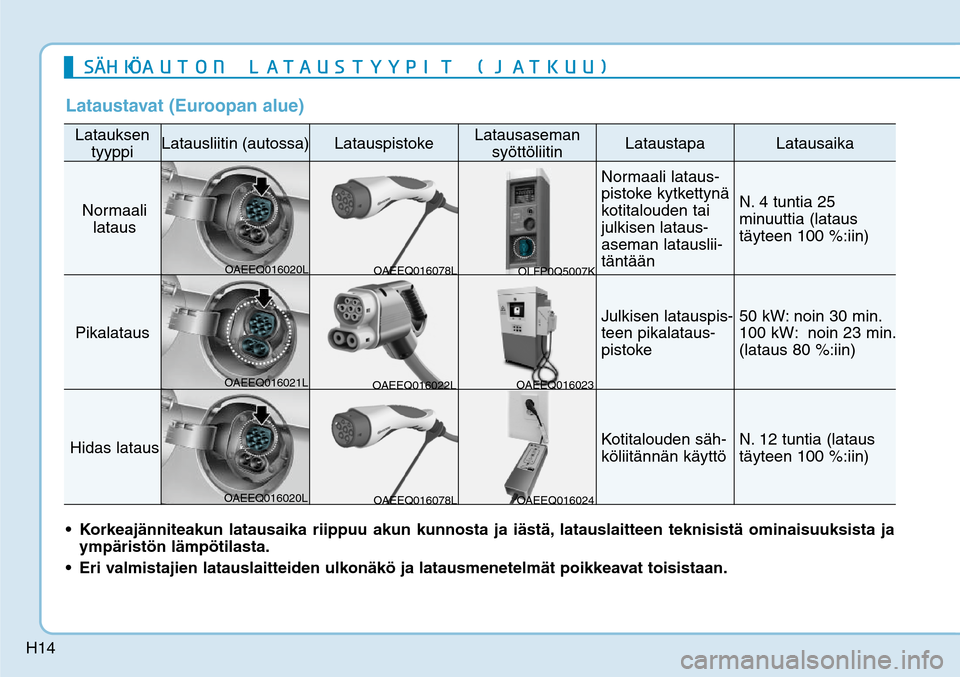

Lataustavat (Euroopan alue)Latauksen
tyyppi
Latausliitin (autossa)
Latauspistoke
Latausaseman
syöttöliitin
Lataustapa
Latausaika
Normaali
lataus
Normaali lataus-
pistoke kytkettynä
kotitalouden tai
julkisen lataus-
aseman latauslii-
täntään
N. 4 tuntia 25
minuuttia (lataus
täyteen 100 %:iin)
Pikalataus
Julkisen latauspis-
teen pikalataus-
pistoke
50 kW: noin 30 min.
100 kW: noin 23 min.
(lataus 80 %:iin)
Hidas lataus
Kotitalouden säh-
köliitännän käyttö
N. 12 tuntia (lataus
täyteen 100 %:iin)
Korkeajänniteakun latausaika riippuu akun kunnosta ja iästä, latauslaitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
Eri valmistajien latauslaitteiden ulkonäkö ja latausmenetelmät poikkeavat toisistaan.
OAEEQ016078L OAEEQ016020L
OAEEQ016021L
OAEEQ016020LOAEEQ016022LOAEEQ016023
OAEEQ016024OLFP0Q5007K
OAEEQ016078L
4G¸),GÈ"650/
-"5"645::1*5
+"5,66

H15

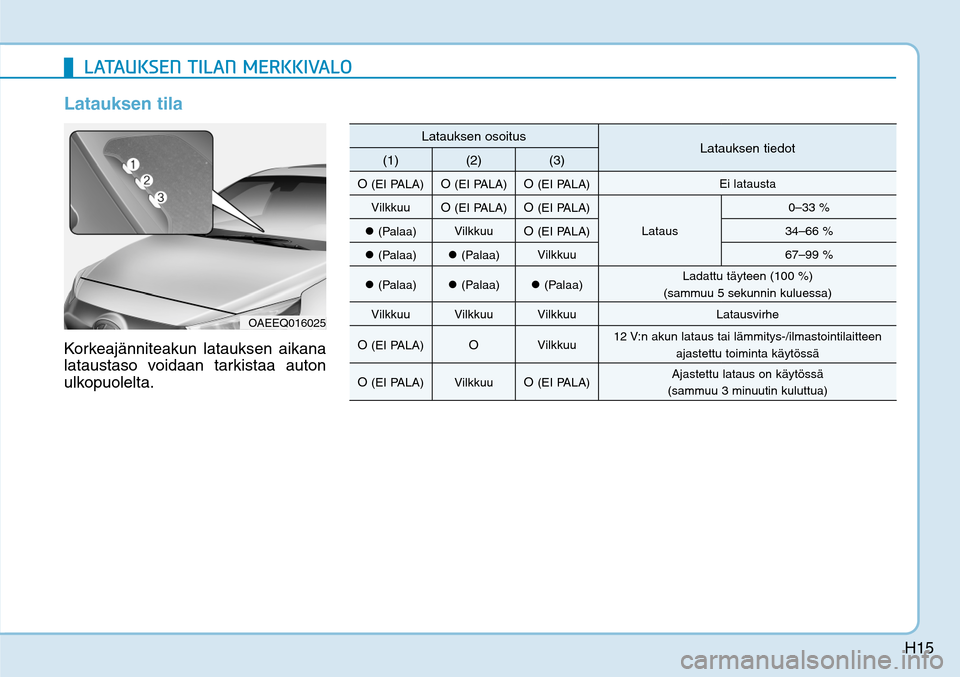

Latauksen tilaKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta.
-"5"6,4&/
5*-"/
.&3,,*7"-0
OAEEQ016025
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O
(EI PALA)
O (EI PALA)
O (EI PALA)Ei latausta
Vilkkuu
O (EI PALA)
O (EI PALA)
Lataus0–33 %
 (Palaa)Vilkkuu
O (EI PALA)34–66 %
 (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA)
O
Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA)Vilkkuu
O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)

H16
-"5"641*450,,&&/
-6,*564

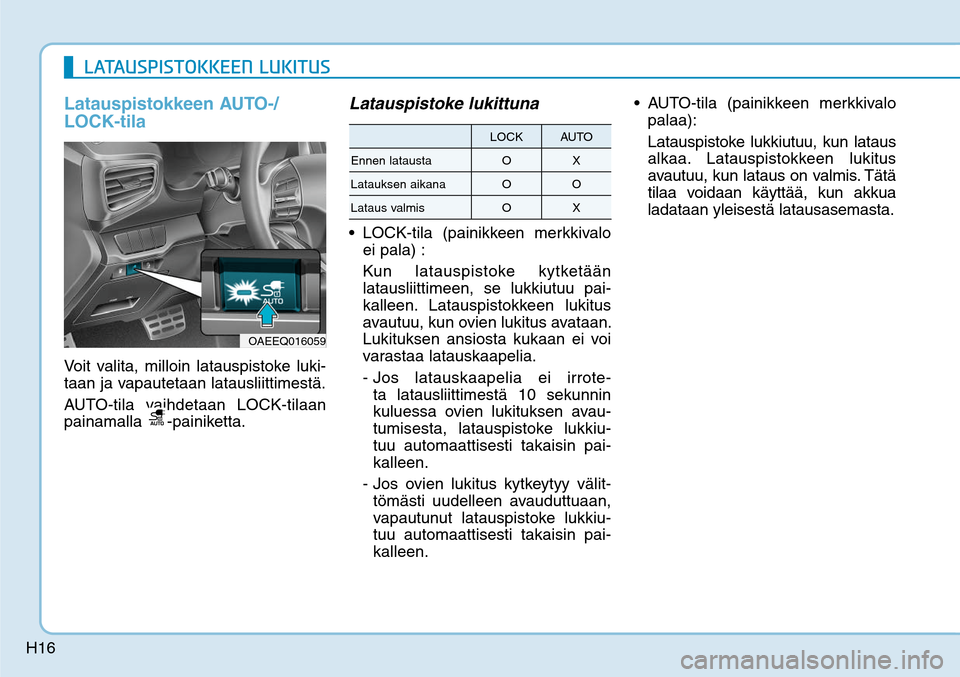

Latauspistokkeen AUTO-/
LOCK-tila
Voit valita, milloin latauspistoke luki-
taan ja vapautetaan latausliittimestä.
AUTO-tila vaihdetaan LOCK-tilaan
painamalla
-painiketta.
Latauspistoke lukittuna
ei pala) :
Kun latauspistoke kytketään
latausliittimeen, se lukkiutuu pai-
kalleen. Latauspistokkeen lukitus
avautuu, kun ovien lukitus avataan.
Lukituksen ansiosta kukaan ei voi
varastaa latauskaapelia.
- Jos latauskaapelia ei irrote-
ta latausliittimestä 10 sekunnin
kuluessa ovien lukituksen avau-
tumisesta, latauspistoke lukkiu-
tuu automaattisesti takaisin pai-
kalleen.
- Jos ovien lukitus kytkeytyy välit-
tömästi uudelleen avauduttuaan,
vapautunut latauspistoke lukkiu-
tuu automaattisesti takaisin pai-
kalleen.
palaa):
Latauspistoke lukkiutuu, kun lataus
alkaa. Latauspistokkeen lukitus
avautuu, kun lataus on valmis. Tätä
tilaa voidaan käyttää, kun akkua
ladataan yleisestä latausasemasta.
OAEEQ016059
LOCK AUTO
Ennen latausta O X
Latauksen aikana O O
Lataus valmis O X

H17

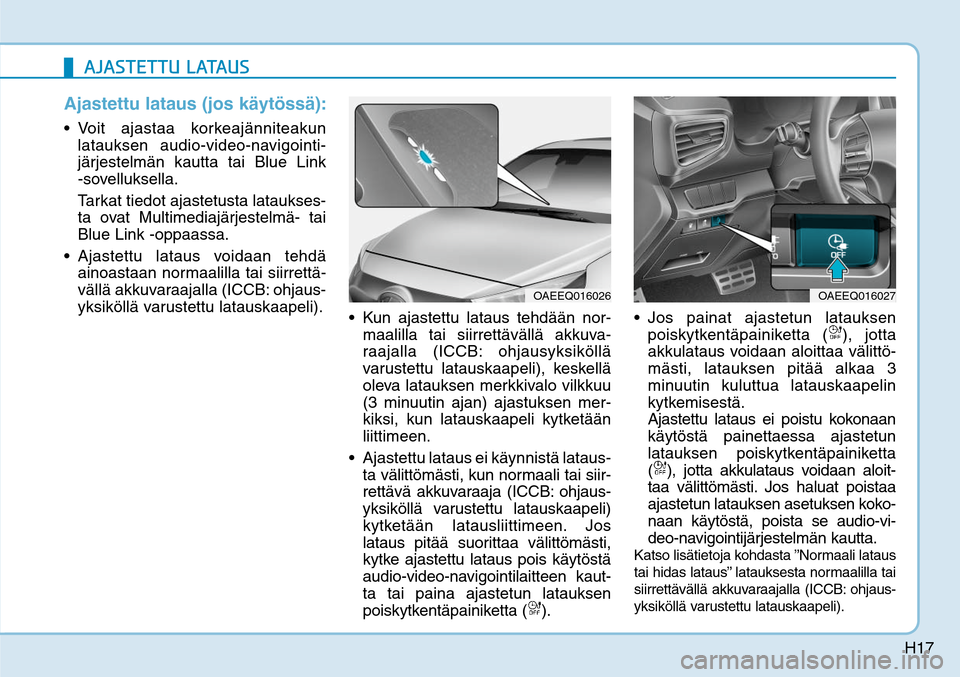

Ajastettu lataus (jos käytössä):
latauksen audio-video-navigointi-
järjestelmän kautta tai Blue Link
-sovelluksella.
Tarkat tiedot ajastetusta lataukses-
ta ovat Multimediajärjestelmä- tai
Blue Link -oppaassa.

ainoastaan normaalilla tai siirrettä-
vällä akkuvaraajalla (ICCB: ohjaus-
yksiköllä varustettu latauskaapeli).

maalilla tai siirrettävällä akkuva-
raajalla (ICCB: ohjausyksiköllä
varustettu latauskaapeli), keskellä
oleva latauksen merkkivalo vilkkuu
(3 minuutin ajan) ajastuksen mer-
kiksi, kun latauskaapeli kytketään
liittimeen.
Ajastettu lataus ei käynnistä lataus-
ta välittömästi, kun normaali tai siir-
rettävä akkuvaraaja (ICCB: ohjaus-
yksiköllä varustettu latauskaapeli)
kytketään latausliittimeen. Jos
lataus pitää suorittaa välittömästi,
kytke ajastettu lataus pois käytöstä
audio-video-navigointilaitteen kaut-
ta tai paina ajastetun latauksen
poiskytkentäpainiketta (
).
poiskytkentäpainiketta (
), jotta
akkulataus voidaan aloittaa välittö-
mästi, latauksen pitää alkaa 3
minuutin kuluttua latauskaapelin
kytkemisestä.
Ajastettu lataus ei poistu kokonaan
käytöstä painettaessa ajastetun
latauksen poiskytkentäpainiketta
(
), jotta akkulataus voidaan aloit-
taa välittömästi. Jos haluat poistaa
ajastetun latauksen asetuksen koko-
naan käytöstä, poista se audio-vi-
deo-navigointijärjestelmän kautta.
Katso lisätietoja kohdasta ”Normaali lataus
tai hidas lataus” latauksesta normaalilla tai
siirrettävällä akkuvaraajalla (ICCB: ohjaus-
yksiköllä varustettu latauskaapeli).
OAEEQ016026
"+"45&556
-"5"64
OAEEQ016027
