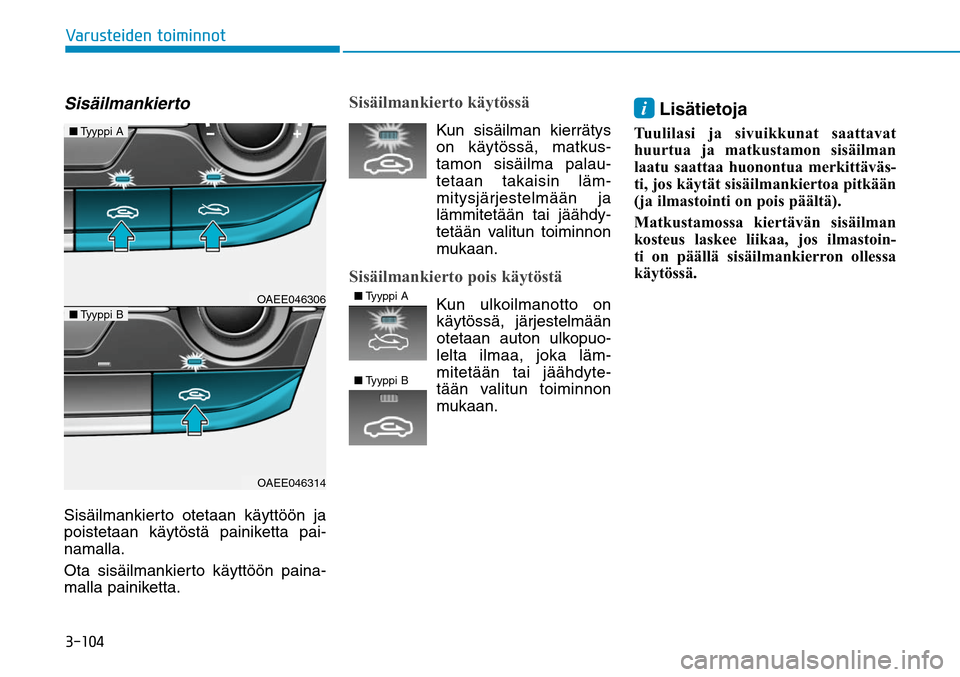

UPJNJOOPUSisäilmankiertoSisäilmankierto otetaan käyttöön ja
poistetaan käytöstä painiketta pai-
namalla.
Ota sisäilmankierto käyttöön paina-
malla painiketta.
Sisäilmankierto käytössä
Kun sisäilman kierrätys
on käytössä, matkus-
tamon sisäilma palau-
tetaan takaisin läm-
mitysjärjestelmään ja
lämmitetään tai jäähdy-
tetään valitun toiminnon
mukaan.
Sisäilmankierto pois käytöstä
Kun ulkoilmanotto on
käytössä, järjestelmään
otetaan auton ulkopuo-
lelta ilmaa, joka läm-
mitetään tai jäähdyte-
tään valitun toiminnon
mukaan.
i Lisätietoja

Tuulilasi ja sivuikkunat saattavat
huurtua ja matkustamon sisäilman
laatu saattaa huonontua merkittäväs-
ti, jos käytät sisäilmankiertoa pitkään
(ja ilmastointi on pois päältä).
Matkustamossa kiertävän sisäilman
kosteus laskee liikaa, jos ilmastoin-
ti on päällä sisäilmankierron ollessa
käytössä.
OAEE046306OAEE046314
■ Tyyppi A ■ Tyyppi B
■ Tyyppi A ■ Tyyppi B


7BSVTUFJEFO
UPJNJOOPU

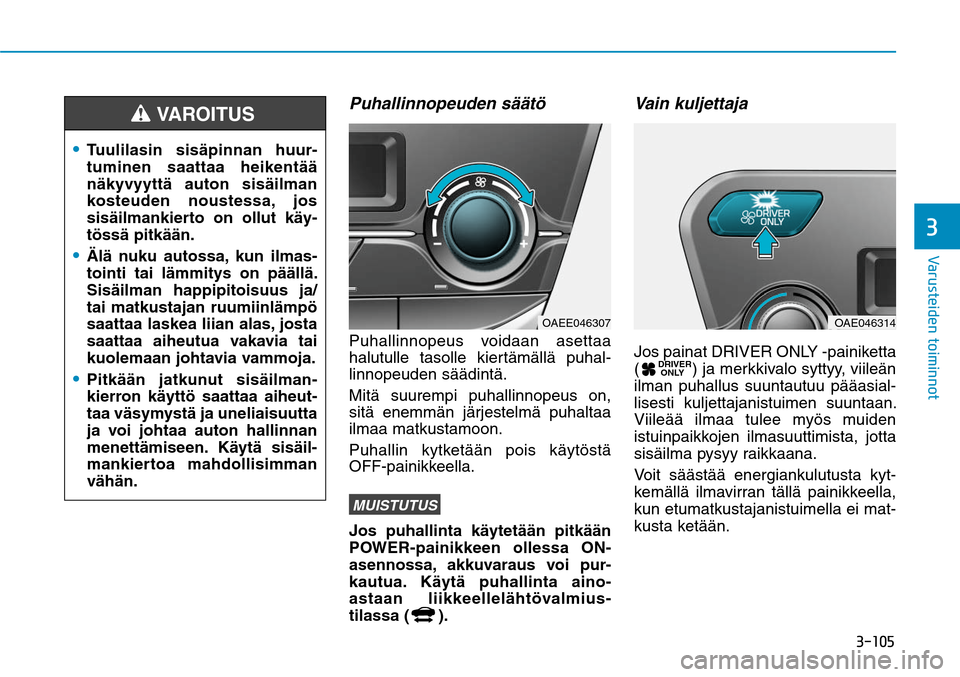

Puhallinnopeuden säätöPuhallinnopeus voidaan asettaa
halutulle tasolle kiertämällä puhal-
linnopeuden säädintä.
Mitä suurempi puhallinnopeus on,
sitä enemmän järjestelmä puhaltaa
ilmaa matkustamoon.
Puhallin kytketään pois käytöstä
OFF-painikkeella.MUISTUTUSJos puhallinta käytetään pitkään
POWER-painikkeen ollessa ON-
asennossa, akkuvaraus voi pur-
kautua. Käytä puhallinta aino-
astaan liikkeellelähtövalmius-
tilassa (
).
Vain kuljettajaJos painat DRIVER ONLY -painiketta
(
DRIVER
ONLY
) ja merkkivalo syttyy, viileän
ilman puhallus suuntautuu pääasial-
lisesti kuljettajanistuimen suuntaan.
Viileää ilmaa tulee myös muiden
istuinpaikkojen ilmasuuttimista, jotta
sisäilma pysyy raikkaana.
Voit säästää energiankulutusta kyt-
kemällä ilmavirran tällä painikkeella,
kun etumatkustajanistuimella ei mat-
kusta ketään.
Tuulilasin sisäpinnan huur- tuminen saattaa heikentää
näkyvyyttä auton sisäilman
kosteuden noustessa, jos
sisäilmankierto on ollut käy-
tössä pitkään. Älä nuku autossa, kun ilmas-tointi tai lämmitys on päällä.
Sisäilman happipitoisuus ja/
tai matkustajan ruumiinlämpö
saattaa laskea liian alas, josta
saattaa aiheutua vakavia tai
kuolemaan johtavia vammoja. Pitkään jatkunut sisäilman-kierron käyttö saattaa aiheut-
taa väsymystä ja uneliaisuutta
ja voi johtaa auton hallinnan
menettämiseen. Käytä sisäil-
mankiertoa mahdollisimman
vähän.
VAROITUS
OAEE046307
OAE046314

7BSVTUFJEFO
UPJNJOOPU

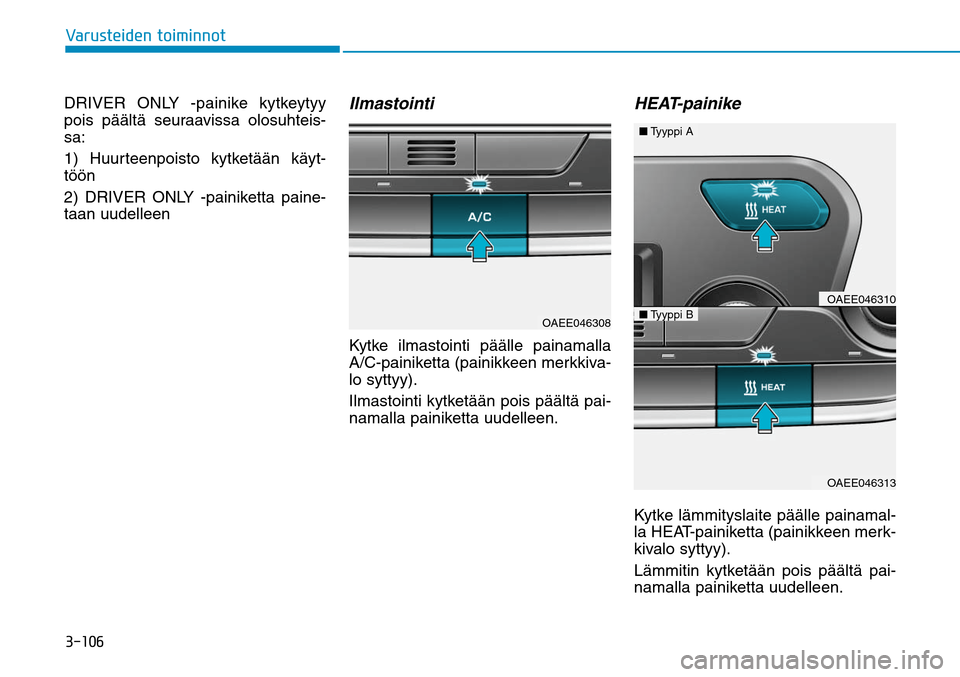

DRIVER ONLY -painike kytkeytyy
pois päältä seur aavissa olosuhteis-
sa:
1) Huurteenpoisto kytketään käyt-
töön
2) DRIVER ONLY -painiketta paine-
taan uudelleen
IlmastointiKytke ilmastointi päälle painamalla
A/C-painiketta (painikkeen merkkiva-
lo syttyy).
Ilmastointi kytketään pois päältä pai-
namalla painiketta uudelleen.
HEAT-painikeKytke lämmityslaite päälle painamal-
la HEAT-painiketta (painikkeen merk-
kivalo syttyy).
Lämmitin kytketään pois päältä pai-
namalla painiketta uudelleen.
OAEE046308
OAEE046310OAEE046313
■ Tyyppi A ■ Tyyppi B


7BSVTUFJEFO
UPJNJOOPU

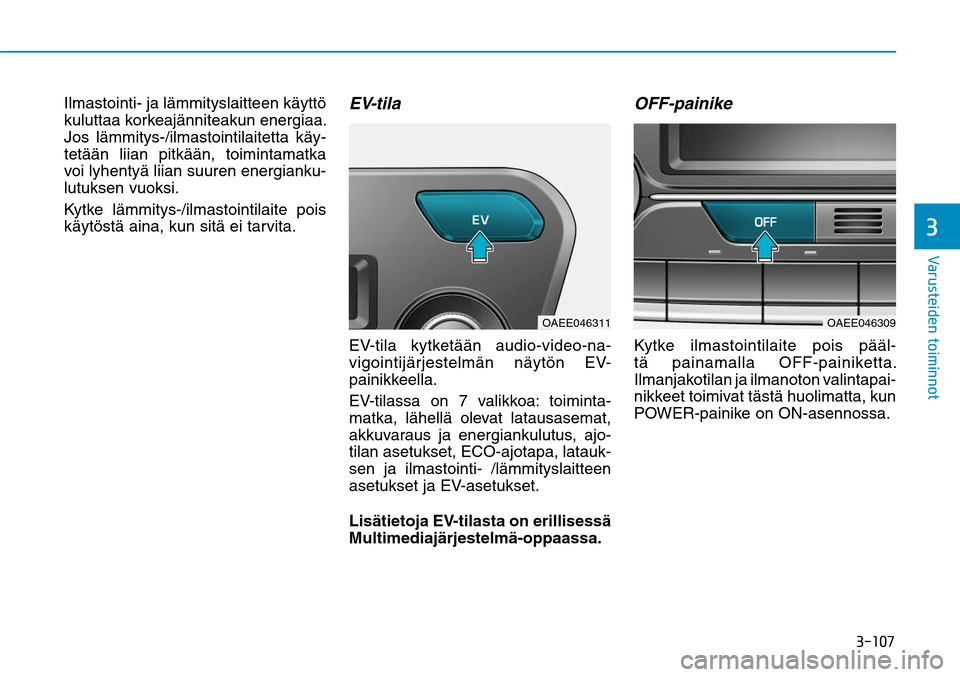

Ilmastointi- ja lämmityslaitteen käyttö
kuluttaa korkeajänniteakun energiaa.
Jos lämmitys-/ilmastointilaitetta käy-
tetään liian pitkään, toimintamatka
voi lyhentyä liian suuren energianku-
lutuksen vuoksi.
Kytke lämmitys-/ilmastointilaite pois
käytöstä aina, kun sitä ei tarvita.
EV-tilaEV-tila kytketään audio-video-na-
vigointijärjestelmän näytön EV-
painikkeella.
EV-tilassa on 7 valikkoa: toiminta-
matka, lähellä olevat latausasemat,
akkuvaraus ja energiankulutus, ajo-
tilan asetukset, ECO-ajotapa, latauk-
sen ja ilmastointi- /lämmityslaitteen
asetukset ja EV-asetukset.
Lisätietoja EV-tilasta on erillisessä
Multimediajärjestelmä-oppaassa.
OFF-painikeKytke ilmastointilaite pois pääl-
tä painamalla OFF-painiketta.
Ilmanjakotilan ja ilmanoton valintapai-
nikkeet toimivat tästä huolimatta, kun
POWER-painike on ON-asennossa.
OAEE046311
OAEE046309

7BSVTUFJEFO

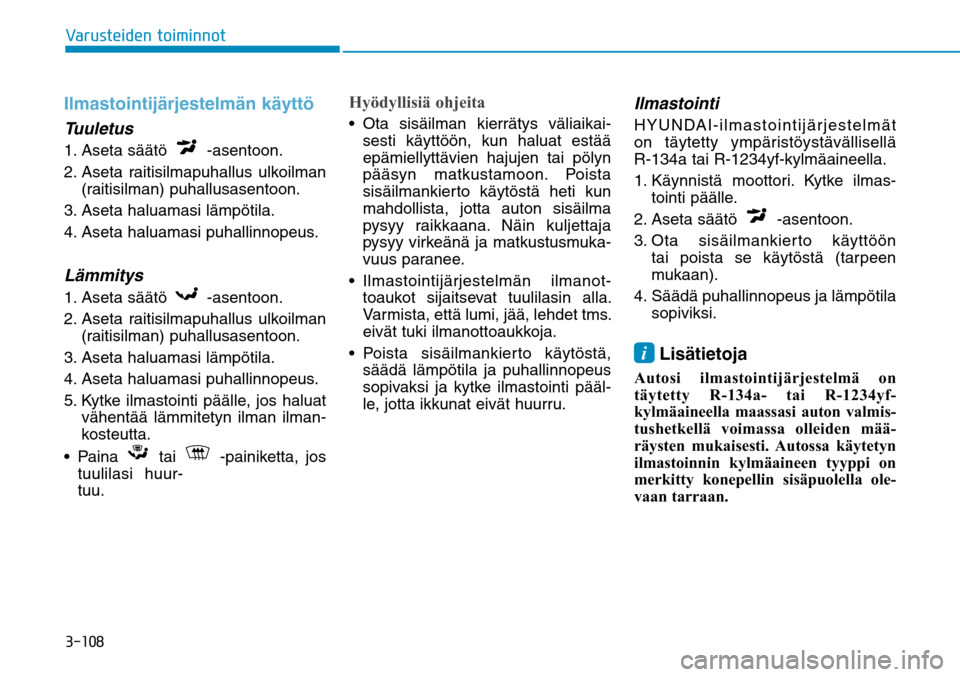

UPJNJOOPUIlmastointijärjestelmän käyttöTuuletus1. Aseta säätö
-asentoon.
2. Aseta raitisilmapuhallus ulkoilman
(raitisilman) puhallusasentoon.
3. Aseta haluamasi lämpötila.
4. Aseta haluamasi puhallinnopeus.
Lämmitys1. Aseta säätö
-asentoon.
2. Aseta raitisilmapuhallus ulkoilman
(raitisilman) puhallusasentoon.
3. Aseta haluamasi lämpötila.
4. Aseta haluamasi puhallinnopeus.
5. Kytke ilmastointi päälle, jos haluat
vähentää lämmitetyn ilman ilman-
kosteutta.

tai
-painiketta, jos
tuulilasi huur-
tuu.
Hyödyllisiä ohjeita sesti käyttöön, kun haluat estää
epämiellyttävien hajujen tai pölyn
pääsyn matkustamoon. Poista
sisäilmankierto käytöstä heti kun
mahdollista, jotta auton sisäilma
pysyy raikkaana. Näin kuljettaja
pysyy virkeänä ja matkustusmuka-
vuus paranee.
ilmanot- toaukot sijaitsevat tuulilasin alla.
Varmista, että lumi, jää, lehdet tms.
eivät tuki ilmanottoaukkoja.
säädä lämpötila ja puhallinnopeus
sopivaksi ja kytke ilmastointi pääl-
le, jotta ikkunat eivät huurru.
IlmastointiHYUNDAI-ilmastointijärjestelmät
on täytetty ympäristöystävällisellä
R-134a tai R-1234yf-kylmäaineella.
1. Käynnistä moottori. Kytke ilmas-
tointi päälle.
2. Aseta säätö
-asentoon.
3. Ota sisäilmankierto käyttöön
tai poista se käytöstä (tarpeen
mukaan).
4. Säädä puhallinnopeus ja lämpötila
sopiviksi.
i Lisätietoja

Autosi ilmastointijärjestelmä on
täytetty R-134a- tai R-1234yf-
kylmäaineella maassasi auton valmis-
tushetkellä voimassa olleiden mää-
räysten mukaisesti. Autossa käytetyn
ilmastoinnin kylmäaineen tyyppi on
merkitty konepellin sisäpuolella ole-
vaan tarraan.


7BSVTUFJEFO
UPJNJOOPU

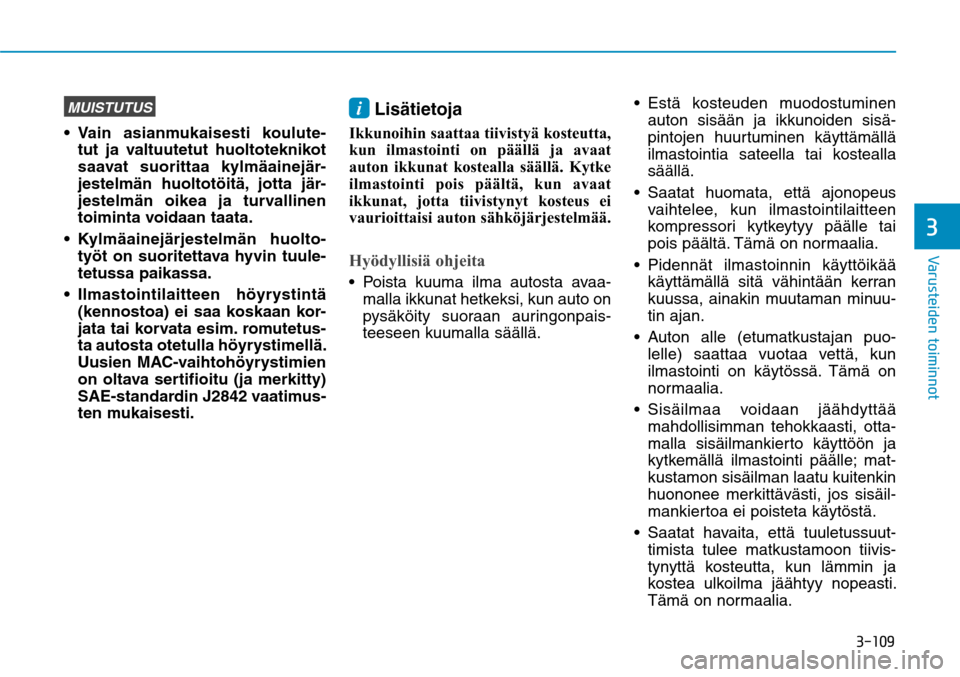

MUISTUTUStut ja valtuutetut huoltoteknikot
saavat suorittaa kylmäainejär-
jestelmän huoltotöitä, jotta jär-
jestelmän oikea ja turvallinen
toiminta voidaan taata.
huolto- työt on suoritettava hyvin tuule-
tetussa paikassa.
höyrystintä (kennostoa) ei saa koskaan kor-
jata tai korvata esim. romutetus-
ta autosta otetulla höyrystimellä.
Uusien MAC-vaihtohöyrystimien
on oltava sertifioitu (ja merkitty)
SAE-standardin J2842 vaatimus-
ten mukaisesti.
i Lisätietoja

Ikkunoihin saattaa tiivistyä kosteutta,
kun ilmastointi on päällä ja avaat
auton ikkunat kostealla säällä. Kytke
ilmastointi pois päältä, kun avaat
ikkunat, jotta tiivistynyt kosteus ei
vaurioittaisi auton sähköjärjestelmää.
Hyödyllisiä ohjeita malla ikkunat hetkeksi, kun auto on
pysäköity suoraan auringonpais-
teeseen kuumalla säällä.
auton sisään ja ikkunoiden sisä-
pintojen huurtuminen käyttämällä
ilmastointia sateella tai kostealla
säällä.
vaihtelee, kun ilmastointilaitteen
kompressori kytkeytyy päälle tai
pois päältä. Tämä on normaalia.
ilmastoinnin käyttöikää käyttämällä sitä vähintään kerran
kuussa, ainakin muutaman minuu-
tin ajan.
lelle) saattaa vuotaa vettä, kun
ilmastointi on käytössä. Tämä on
normaalia.
mahdollisimman tehokkaasti, otta-
malla sisäilmankierto käyttöön ja
kytkemällä ilmastointi päälle; mat-
kustamon sisäilman laatu kuitenkin
huononee merkittävästi, jos sisäil-
mankiertoa ei poisteta käytöstä.
timista tulee matkustamoon tiivis-
tynyttä kosteutta, kun lämmin ja
kostea ulkoilma jäähtyy nopeasti.
Tämä on normaalia.

7BSVTUFJEFO

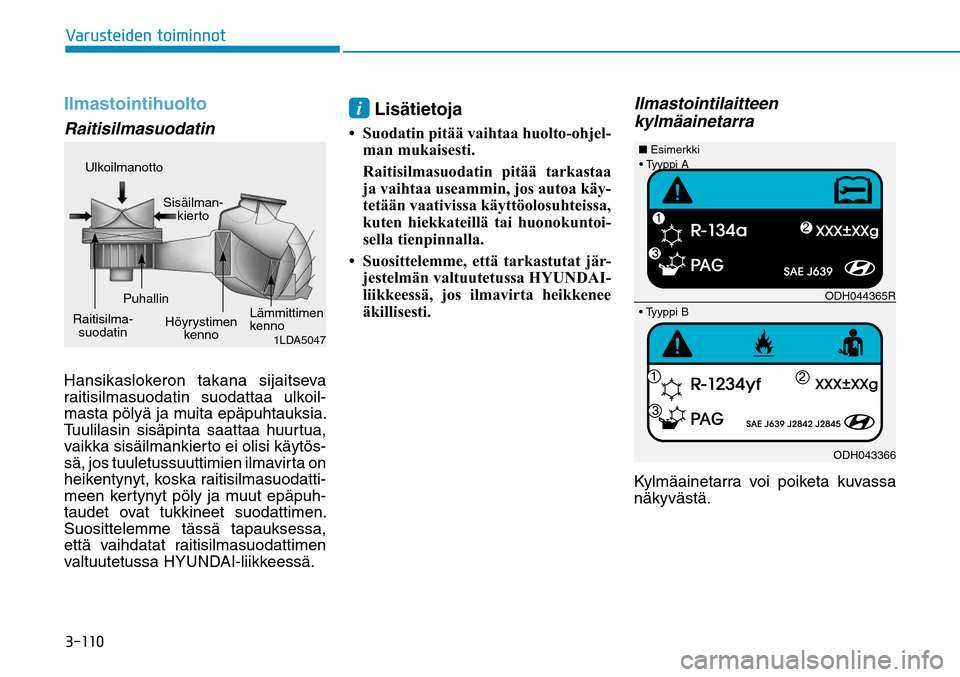

UPJNJOOPUIlmastointihuoltoRaitisilmasuodatin Hansikaslokeron takana sijaitseva
raitisilmasuodatin suodattaa ulkoil-
masta pölyä ja muita epäpuhtauksia.
Tuulilasin sisäpinta saattaa huurtua,
vaikka sisäilmankierto ei olisi käytös-
sä, jos tuuletussuuttimien ilmavirta on
heikentynyt, koska raitisilmasuodatti-
meen kertynyt pöly ja muut epäpuh-
taudet ovat tukkineet suodattimen.
Suosittelemme tässä tapauksessa,
että vaihdatat raitisilmasuodattimen
valtuutetussa HYUNDAI-liikkeessä.
i Lisätietoja

• Suodatin pitää vaihtaa huolto-ohjel- man mukaisesti.
Raitisilmasuodatin pitää tarkastaa ja vaihtaa useammin, jos autoa käy-
tetään vaativissa käyttöolosuhteissa,
kuten hiekkateillä tai huonokuntoi-
sella tienpinnalla.
• Suosittelemme, että tarkastutat jär- jestelmän valtuutetussa HYUNDAI-
liikkeessä, jos ilmavirta heikkenee
äkillisesti.

Ilmastointilaitteen
kylmäainetarraKylmäainetarra voi poiketa kuvassa
näkyvästä.
1LDA5047
Ulkoilmanotto Sisäilman-kierto
Raitisilma- suodatin Puhallin
Höyrystimen kenno Lämmittimen
kenno
ODH044365RODH043366

■ Esimerkki


7BSVTUFJEFO
UPJNJOOPU

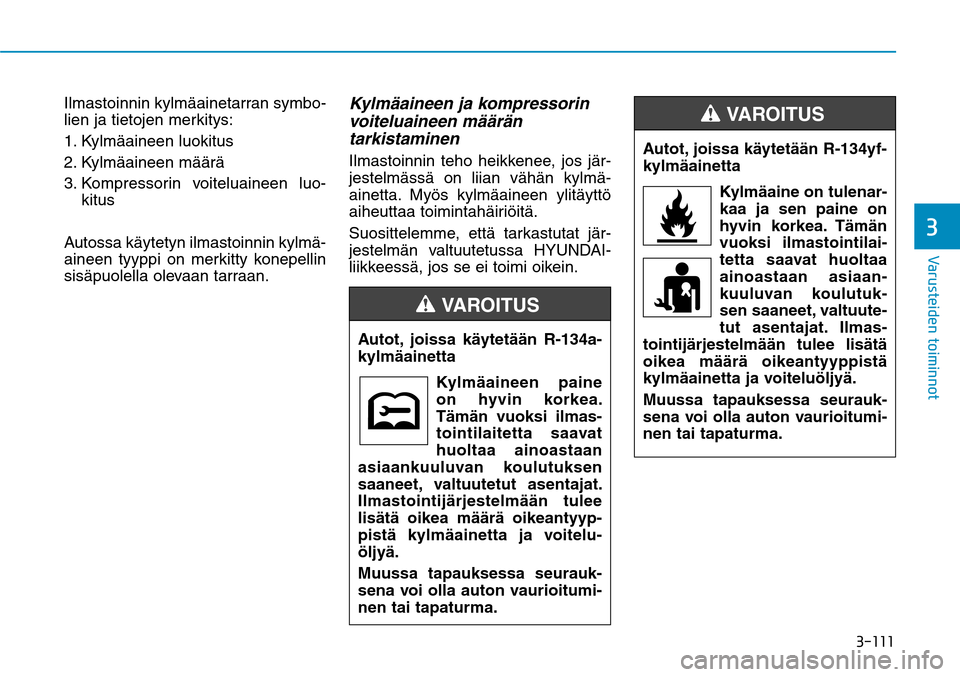

Ilmastoinnin kylmäainetarran symbo-
lien ja tietojen merkitys:
1. Kylmäaineen luokitus
2. Kylmäaineen määrä
3. Kompressorin voiteluaineen luo-
kitus
Autossa käytetyn ilmastoinnin kylmä-
aineen tyyppi on merkitty konepellin
sisäpuolella olevaan tarraan.
Kylmäaineen ja kompressorin
voiteluaineen määrän
tarkistaminenIlmastoinnin teho heikkenee, jos jär-
jestelmässä on liian vähän kylmä-
ainetta. Myös kylmäaineen ylitäyttö
aiheuttaa toimintahäiriöitä.
Suosittelemme, että tarkastutat jär-
jestelmän valtuutetussa HYUNDAI-
liikkeessä, jos se ei toimi oikein.
Autot, joissa käytetään R-134a-
kylmäainetta Kylmäaineen paine
on hyvin korkea.
Tämän vuoksi ilmas-
tointilaitetta saavat
huoltaa ainoastaan
asiaankuuluvan koulutuksen
saaneet, valtuutetut asentajat.
Ilmastointijärjestelmään tulee
lisätä oikea määrä oikeantyyp-
pistä kylmäainetta ja voitelu-
öljyä.
Muussa tapauksessa seurauk-
sena voi olla auton vaurioitumi-
nen tai tapaturma.
VAROITUS
Autot, joissa käytetään R-134yf-
kylmäainetta
Kylmäaine on tulenar-
kaa ja sen paine on
hyvin korkea. Tämän
vuoksi ilmastointilai-
tetta saavat huoltaa
ainoastaan asiaan-
kuuluvan koulutuk-
sen saaneet, valtuute-
tut asentajat. Ilmas-
tointijärjestelmään tulee lisätä
oikea määrä oikeantyyppistä
kylmäainetta ja voiteluöljyä.
Muussa tapauksessa seurauk-
sena voi olla auton vaurioitumi-
nen tai tapaturma.VAROITUS
