2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

7BSVTUFJEFO

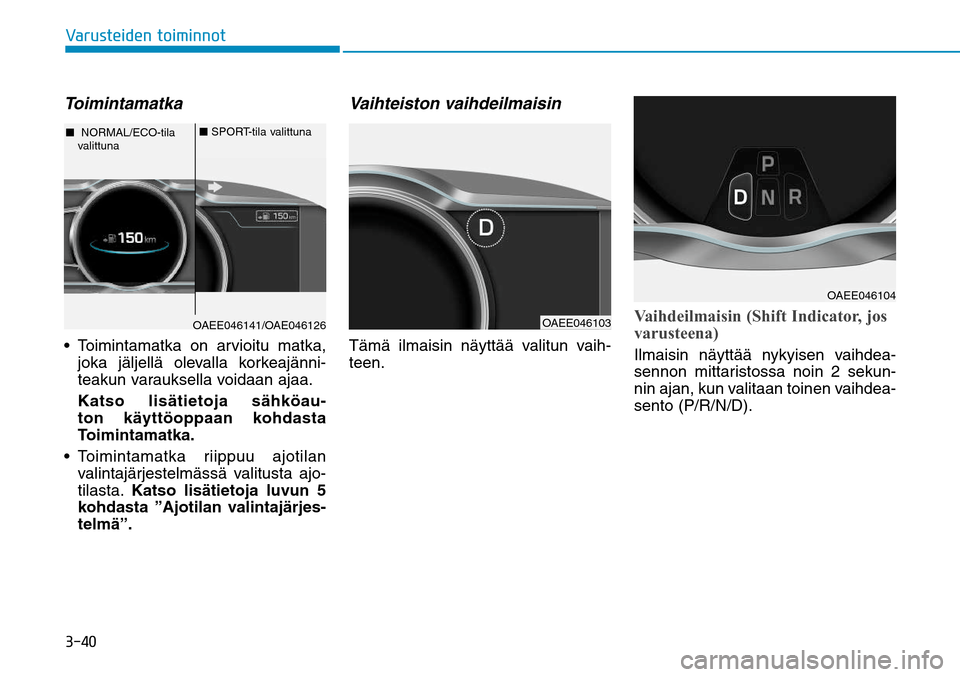

UPJNJOOPUToimintamatka
joka jäljellä olevalla korkeajänni-
teakun varauksella voidaan ajaa.
Katso lisätietoja sähköau-
ton käyttöoppaan kohdasta
Toimintamatka.

valintajärjestelmässä valitusta ajo-
tilasta. Katso lisätietoja luvun 5
kohdasta ”Ajotilan valintajärjes-
telmä”.
Vaihteiston vaihdeilmaisinTämä ilmaisin näyttää valitun vaih-
teen.
Vaihdeilmaisin (Shift Indicator, jos
varusteena)Ilmaisin näyttää nykyisen vaihdea-
sennon mittaristossa noin 2 sekun-
nin ajan, kun valitaan toinen vaihdea-
sento (P/R/N/D).
■ NORMAL/ECO-tila
valittuna
OAEE046103
OAEE046104
■ SPORT-tila valittuna
OAEE046141/OAE046126


7BSVTUFJEFO
UPJNJOOPU

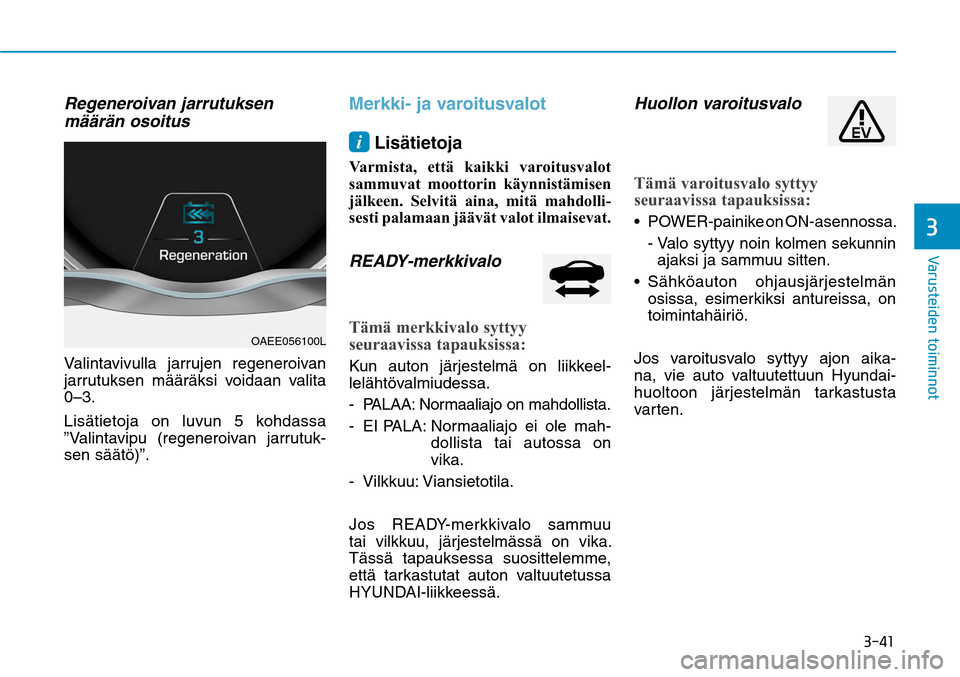

Regeneroivan jarrutuksen
määrän osoitusValintavivulla jarrujen regeneroivan
jarrutuksen määräksi voidaan valita
0–3.
Lisätietoja on luvun 5 kohdassa
”Valintavipu (regeneroivan jarrutuk-
sen säätö)”.
Merkki- ja varoitusvaloti Lisätietoja
Varmista, että kaikki varoitusvalot
sammuvat moottorin käynnistämisen
jälkeen. Selvitä aina, mitä mahdolli-
sesti palamaan jäävät valot ilmaisevat.READY-merkkivalo Tämä merkkivalo syttyy
seuraavissa tapauksissa:Kun auton järjestelmä on liikkeel-
lelähtövalmiudessa.
- PALAA: Normaaliajo on mahdollista.
- EI PALA: Normaaliajo ei ole mah-
dollista tai autossa on
vika.
- Vilkkuu: Viansietotila.
Jos READY-merkkivalo sammuu
tai vilkkuu, järjestelmässä on vika.
Tässä tapauksessa suosittelemme,
että tarkastutat auton valtuutetussa
HYUNDAI-liikkeessä.
Huollon varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: POWER-painike on ON-asennossa.
- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.
ohjausjärjestelmän
osissa, esimerkiksi antureissa, on
toimintahäiriö.
Jos varoitusvalo syttyy ajon aika-
na, vie auto valtuutettuun Hyundai-
huoltoon järjestelmän tarkastusta
varten.
OAEE056100L

7BSVTUFJEFO

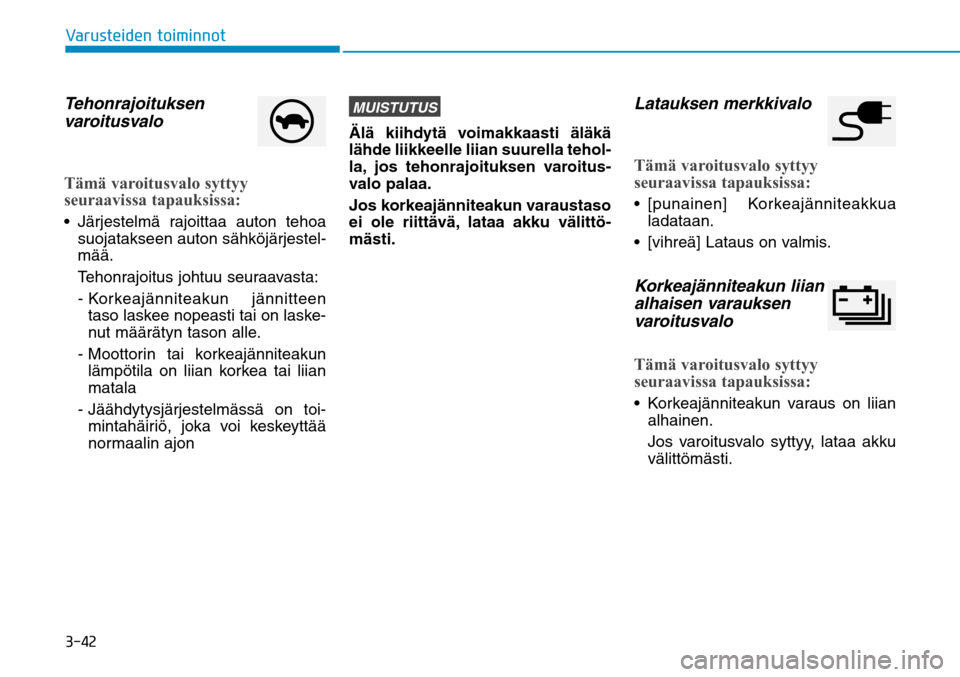

UPJNJOOPUTehonrajoituksen
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa:
suojatakseen auton sähköjärjestel-
mää.
Tehonrajoitus johtuu seuraavasta:
- Korkeajänniteakun jännitteen
taso laskee nopeasti tai on laske-
nut määrätyn tason alle.
- Moottorin tai korkeajänniteakun
lämpötila on liian korkea tai liian
matala
- Jäähdytysjärjestelmässä on toi-
mintahäiriö, joka voi keskeyttää
normaalin ajon
MUISTUTUSÄlä kiihdytä voimakkaasti äläkä
lähde liikkeelle liian suurella tehol-
la, jos tehonrajoituksen varoitus-
valo palaa.
Jos korkeajänniteakun varaustaso
ei ole riittävä, lataa akku välittö-
mästi.
Latauksen merkkivaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: Korkeajänniteakkua
ladataan.
[vihreä] Lataus on valmis.Korkeajänniteakun liian
alhaisen varauksen
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: Korkeajänniteakun varaus on liian
alhainen.
Jos varoitusvalo syttyy, lataa akku
välittömästi.


7BSVTUFJEFO
UPJNJOOPU

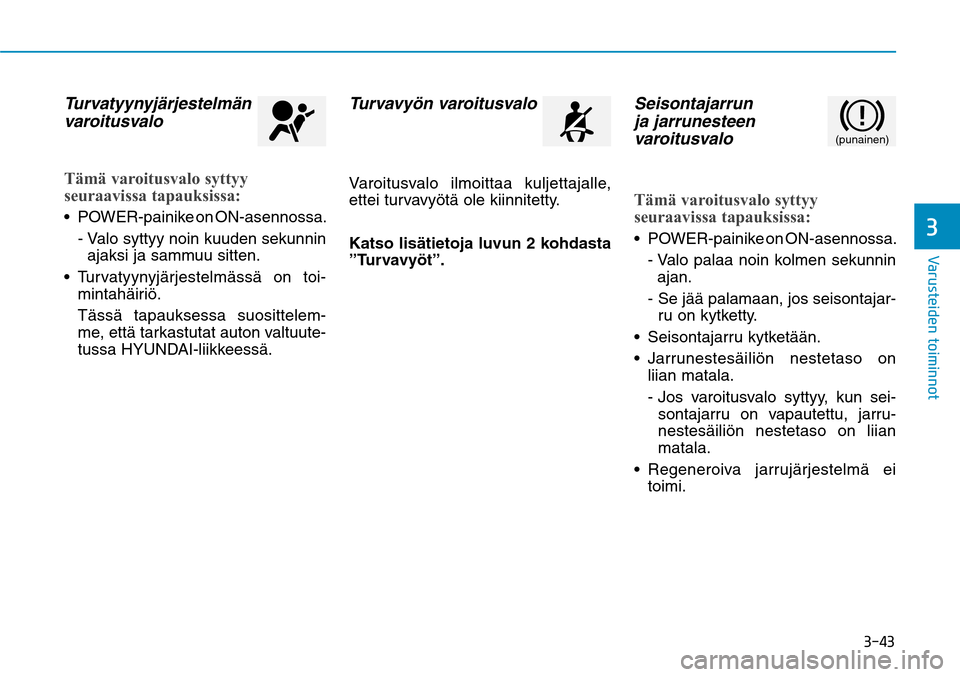

Turvatyynyjärjestelmän
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: POWER-painike on ON-asennossa.
- Valo syttyy noin kuuden sekunnin
ajaksi ja sammuu sitten.

mintahäiriö.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton valtuute-
tussa HYUNDAI-liikkeessä.
Turvavyön varoitusvaloVaroitusvalo ilmoittaa kuljettajalle,
ettei turvavyötä ole kiinnitetty.
Katso lisätietoja luvun 2 kohdasta
”Turvavyöt”.
Seisontajarrun
ja jarrunesteen
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: POWER-painike on ON-asennossa.
- Valo palaa noin kolmen sekunnin
ajan.
- Se jää palamaan, jos seisontajar-
ru on kytketty.


liian matala.
- Jos varoitusvalo syttyy, kun sei-
sontajarru on vapautettu, jarru-
nestesäiliön nestetaso on liian
matala.

toimi.
(punainen)

7BSVTUFJEFO

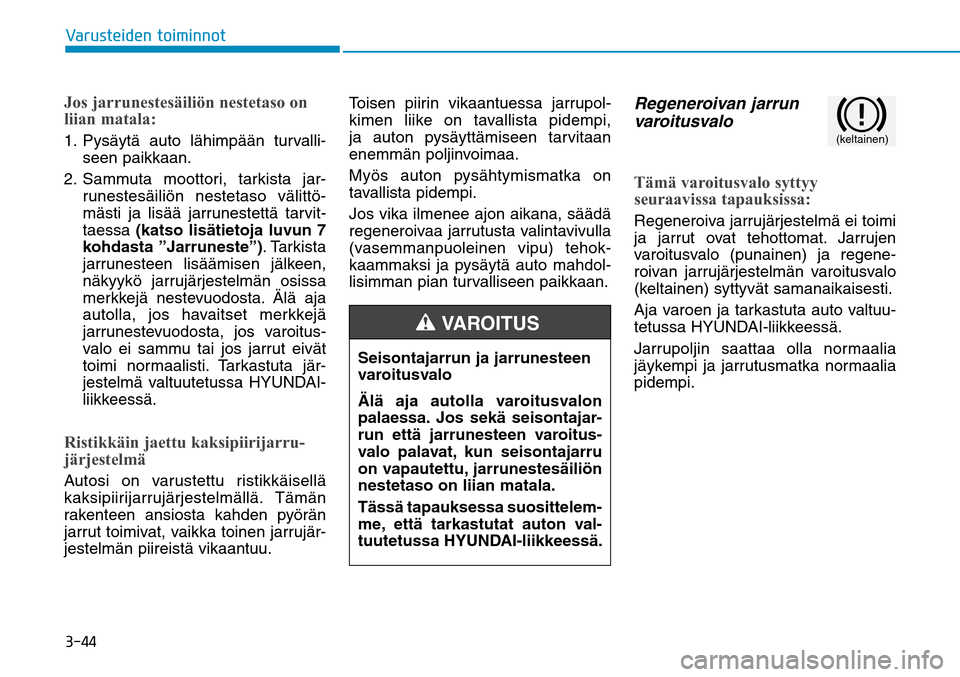

UPJNJOOPUJos jarrunestesäiliön nestetaso on
liian matala:1. Pysäytä auto lähimpään turvalli-
seen paikkaan.
2. Sammuta moottori, tarkista jar-
runestesäiliön nestetaso välittö-
mästi ja lisää jarrunestettä tarvit-
taessa (katso lisätietoja luvun 7
kohdasta ”Jarruneste”). Tarkista
jarrunesteen lisäämisen jälkeen,
näkyykö jarrujärjestelmän osissa
merkkejä nestevuodosta. Älä aja
autolla, jos havaitset merkkejä
jarrunestevuodosta, jos varoitus-
valo ei sammu tai jos jarrut eivät
toimi normaalisti. Tarkastuta jär-
jestelmä valtuutetussa HYUNDAI-
liikkeessä.Ristikkäin jaettu kaksipiirijarru-
järjestelmäAutosi on varustettu ristikkäisellä
kaksipiirijarrujärjestelmällä. Tämän
rakenteen ansiosta kahden pyörän
jarrut toimivat, vaikka toinen jarrujär-
jestelmän piireistä vikaantuu.Toisen piirin vikaantuessa jarrupol-
kimen liike on tavallista pidempi,
ja auton pysäyttämiseen tarvitaan
enemmän poljinvoimaa.
Myös auton pysähtymismatka on
tavallista pidempi.
Jos vika ilmenee ajon aikana, säädä
regeneroivaa jarrutusta valintavivulla
(vasemmanpuoleinen vipu) tehok-
kaammaksi ja pysäytä auto mahdol-
lisimman pian turvalliseen paikkaan.
Regeneroivan jarrun
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa:Regeneroiva jarrujärjestelmä ei toimi
ja jarrut ovat tehottomat. Jarrujen
varoitusvalo (punainen) ja regene-
roivan jarrujärjestelmän varoitusvalo
(keltainen) syttyvät samanaikaisesti.
Aja varoen ja tarkastuta auto valtuu-
tetussa HYUNDAI-liikkeessä.
Jarrupoljin saattaa olla normaalia
jäykempi ja jarrutusmatka normaalia
pidempi. Seisontajarrun ja jarrunesteen
varoitusvalo
Älä aja autolla varoitusvalon
palaessa. Jos sekä seisontajar-
run että jarrunesteen varoitus-
valo palavat, kun seisontajarru
on vapautettu, jarrunestesäiliön
nestetaso on liian matala.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton val-
tuutetussa HYUNDAI-liikkeessä.
VAROITUS
(keltainen)


7BSVTUFJEFO
UPJNJOOPU

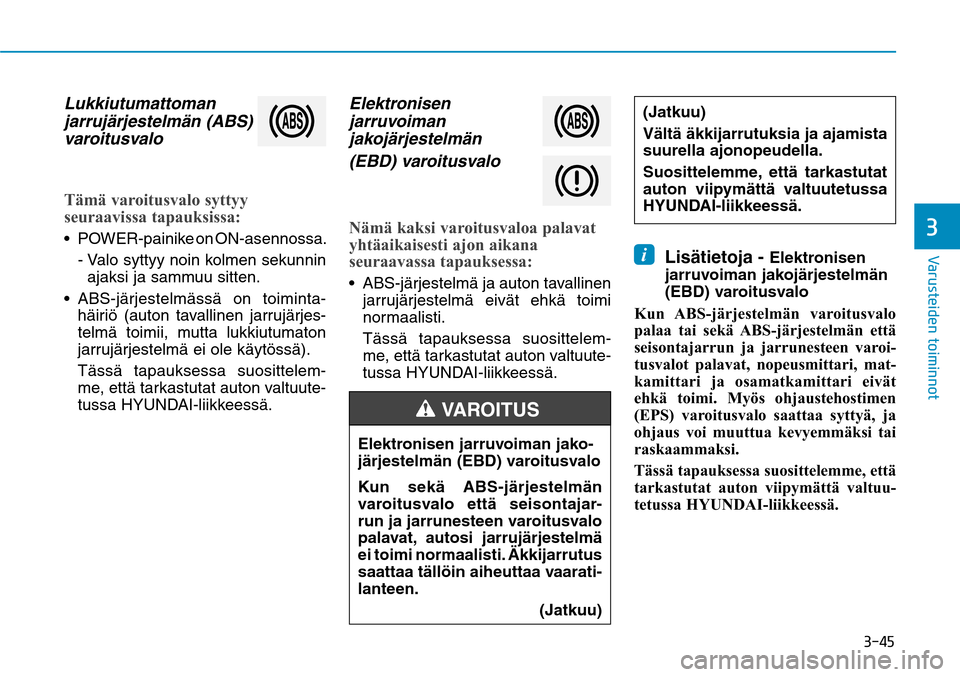

Lukkiutumattoman
jarrujärjestelmän (ABS)
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa: POWER-painike on ON-asennossa.
- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.

häiriö (auton tavallinen jarrujärjes-
telmä toimii, mutta lukkiutumaton
jarrujärjestelmä ei ole käytössä).
Tässä tapauksessa suosittelem-
me, että tarkastutat auton valtuute-
tussa HYUNDAI-liikkeessä.
Elektronisen
jarruvoiman
jakojärjestelmän
(EBD) varoitusvaloNämä kaksi varoitusvaloa palavat
yhtäaikaisesti ajon aikana
seuraavassa tapauksessa: ABS-järjestelmä ja auton tavallinen
jarrujärjestelmä eivät ehkä toimi
normaalisti.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton valtuute-
tussa HYUNDAI-liikkeessä.
i Lisätietoja -
Elektronisen
jarruvoiman jakojärjestelmän
(EBD) varoitusvalo
Kun ABS-järjestelmän varoitusvalo
palaa tai sekä ABS-järjestelmän että
seisontajarrun ja jarrunesteen varoi-
tusvalot palavat, nopeusmittari, mat-
kamittari ja osamatkamittari eivät
ehkä toimi. Myös ohjaustehostimen
(EPS) varoitusvalo saattaa syttyä, ja
ohjaus voi muuttua kevyemmäksi tai
raskaammaksi.
Tässä tapauksessa suosittelemme, että
tarkastutat auton viipymättä valtuu-
tetussa HYUNDAI-liikkeessä.
(Jatkuu)
Vältä äkkijarrutuksia ja ajamista
suurella ajonopeudella.
Suosittelemme, että tarkastutat
auton viipymättä valtuutetussa
HYUNDAI-liikkeessä.
Elektronisen jarruvoiman jako-
järjestelmän (EBD) varoitusvalo
Kun sekä ABS-järjestelmän
varoitusvalo että seisontajar-
run ja jarrunesteen varoitusvalo
palavat, autosi jarrujärjestelmä
ei toimi normaalisti. Äkkijarrutus
saattaa tällöin aiheuttaa vaarati-
lanteen.
(Jatkuu)
VAROITUS

7BSVTUFJEFO

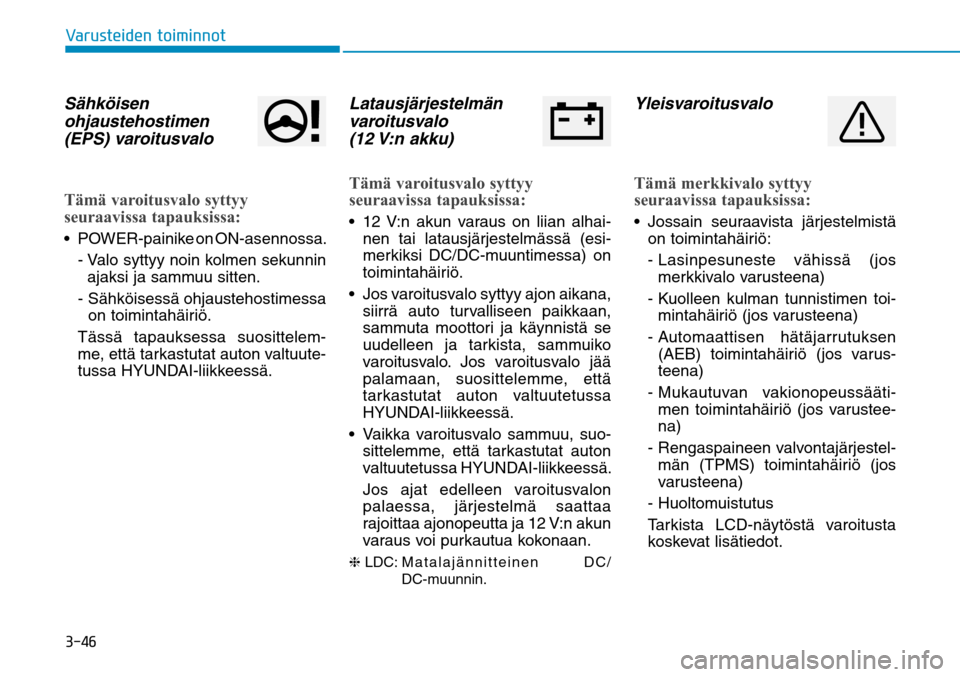

UPJNJOOPUSähköisen
ohjaustehostimen
(EPS) varoitusvalo Tämä varoitusvalo syttyy
seuraavissa tapauksissa:
- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.
- Sähköisessä ohjaustehostimessa
on toimintahäiriö.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton valtuute-
tussa HYUNDAI-liikkeessä.
Latausjärjestelmän
varoitusvalo
(12 V:n akku) Tämä varoitusvalo syttyy
seuraavissa tapauksissa: 12 V:n akun varaus on liian alhai-
nen tai latausjärjestelmässä (esi-
merkiksi DC/DC-muuntimessa) on
toimintahäiriö.
Jos varoitusvalo syttyy ajon aikana,
siirrä auto turvalliseen paikkaan,
sammuta moottori ja käynnistä se
uudelleen ja tarkista, sammuiko
varoitusvalo. Jos varoitusvalo jää
palamaan, suosittelemme, että
tarkastutat auton valtuutetussa
HYUNDAI-liikkeessä.
Vaikka varoitusvalo sammuu, suo-
sittelemme, että tarkastutat auton
valtuutetussa HYUNDAI-liikkeessä.
Jos ajat edelleen varoitusvalon
palaessa, järjestelmä saattaa
rajoittaa ajonopeutta ja 12 V:n akun
varaus voi purkautua kokonaan.❈ LDC: Matalajännitteinen DC/
DC-muunnin.
YleisvaroitusvaloTämä merkkivalo syttyy
seuraavissa tapauksissa:
on toimintahäiriö:
- Lasinpesuneste vähissä (jos
merkkivalo varusteena)
- Kuolleen kulman tunnistimen toi-
mintahäiriö (jos varusteena)
- Automaattisen hätäjarrutuksen
(AEB) toimintahäiriö (jos varus-
teena)
- Mukautuvan vakionopeussääti-
men toimintahäiriö (jos varustee-
na)
- Rengaspaineen valvontajärjestel-
män (TPMS) toimintahäiriö (jos
varusteena)
- Huoltomuistutus
Tarkista LCD-näytöstä varoitusta
koskevat lisätiedot.


7BSVTUFJEFO
UPJNJOOPU

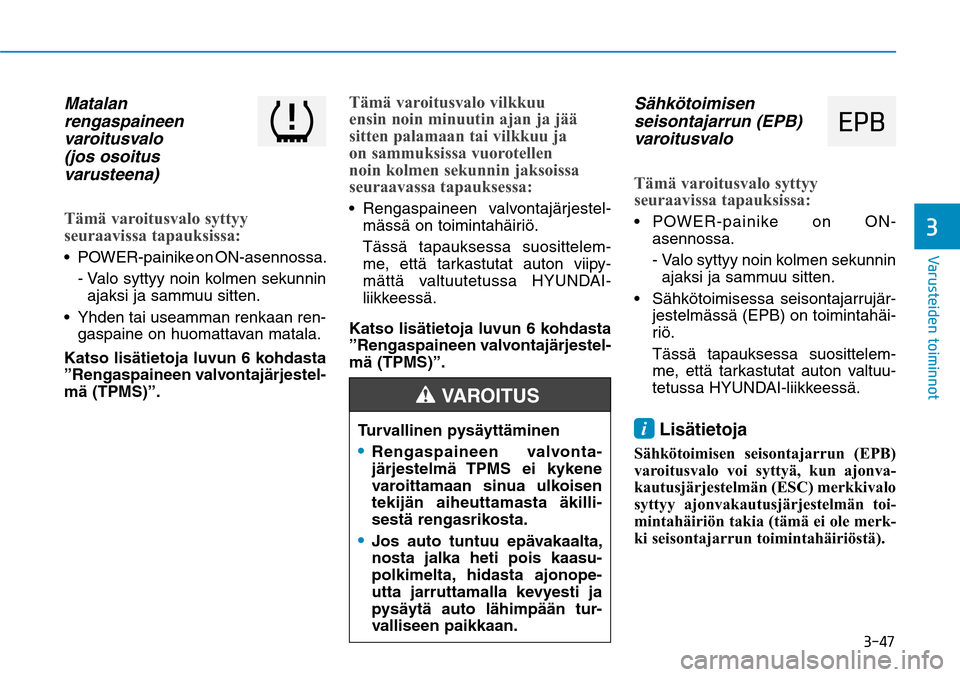

Matalan
rengaspaineen
varoitusvalo
(jos osoitus
varusteena)Tämä varoitusvalo syttyy
seuraavissa tapauksissa: POWER-painike on ON-asennossa.
- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.
Yhden tai useamman renkaan ren-
gaspaine on huomattavan matala.
Katso lisätietoja luvun 6 kohdasta
”Rengaspaineen valvontajärjestel-
mä (TPMS)”.
Tämä varoitusvalo vilkkuu
ensin noin minuutin ajan ja jää
sitten palamaan tai vilkkuu ja
on sammuksissa vuorotellen
noin kolmen sekunnin jaksoissa
seuraavassa tapauksessa: valvontajärjestel-
mässä on toimintahäiriö.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton viipy-
mättä valtuutetussa HYUNDAI-
liikkeessä.
Katso lisätietoja luvun 6 kohdasta
”Rengaspaineen valvontajärjestel-
mä (TPMS)”.
Sähkötoimisen
seisontajarrun (EPB)
varoitusvaloTämä varoitusvalo syttyy
seuraavissa tapauksissa:
asennossa.
- Valo syttyy noin kolmen sekunnin
ajaksi ja sammuu sitten.

jestelmässä (EPB) on toimintahäi-
riö.
Tässä tapauksessa suosittelem-
me, että tarkastutat auton valtuu-
tetussa HYUNDAI-liikkeessä.i Lisätietoja
Sähkötoimisen seisontajarrun (EPB)
varoitusvalo voi syttyä, kun ajonva-
kautusjärjestelmän (ESC) merkkivalo
syttyy ajonvakautusjärjestelmän toi-
mintahäiriön takia (tämä ei ole merk-
ki seisontajarrun toimintahäiriöstä).
Turvallinen pysäyttäminen Rengaspaineen valvonta-
järjestelmä TPMS ei kykene
varoittamaan sinua ulkoisen
tekijän aiheuttamasta äkilli-
sestä rengasrikosta. Jos auto tuntuu epävakaalta,
nosta jalka heti pois kaasu-
polkimelta, hidasta ajonope-
utta jarruttamalla kevyesti ja
pysäytä auto lähimpään tur-
valliseen paikkaan.
VAROITUS
