2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF.*5"5
4G¸),GÈ"650/
5&,/*4&5
5*&%05

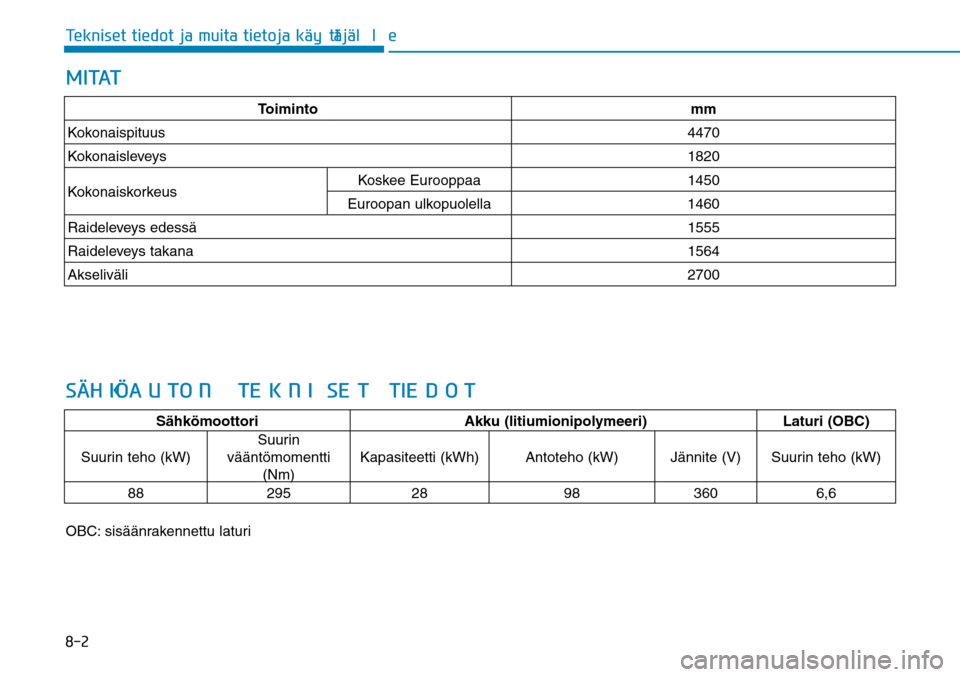

Sähkömoottori Akku (litiumionipolymeeri) Laturi (OBC)
Suurin teho (kW)Suurin
vääntömomentti
(Nm)Kapasiteetti (kWh) Antoteho (kW) Jännite (V) Suurin teho (kW)
88 295 28 98 360 6,6
Toiminto mm
Kokonaispituus4470
Kokonaisleveys1820
KokonaiskorkeusKoskee Eurooppaa 1450
Euroopan ulkopuolella 1460
Raideleveys edessä1555
Raideleveys takana 1564
Akseliväli2700
OBC: sisäänrakennettu laturi


5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF
10-55*.0*%&/
5&)05

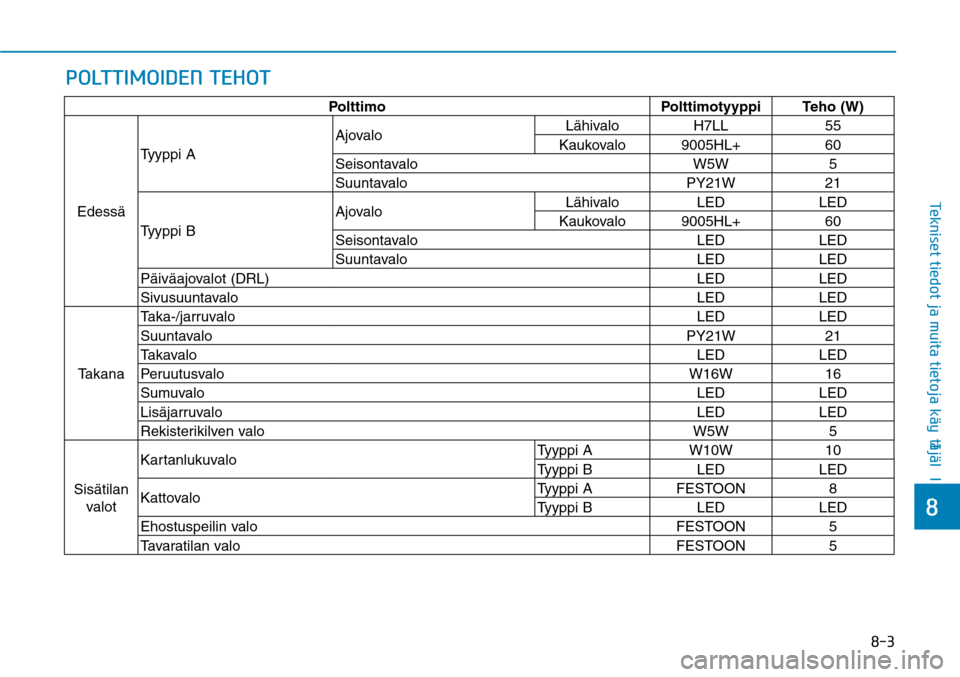

Polttimo Polttimotyyppi Teho (W)
EdessäTyyppi AAjovaloLähivalo H7LL 55
Kaukovalo 9005HL+ 60
Seisontavalo W5W 5
Suuntavalo PY21W 21
Tyyppi BAjovaloLähivalo LED LED
Kaukovalo 9005HL+ 60
Seisontavalo LED LED
Suuntavalo LED LED
Päiväajovalot (DRL) LED LED
Sivusuuntavalo LED LED
TakanaTaka-/jarruvalo LED LED
SuuntavaloPY21W 21
TakavaloLED LED
PeruutusvaloW16W 16
SumuvaloLED LED
LisäjarruvaloLED LED
Rekisterikilven valo W5W 5
Sisätilan
valotKartanlukuvaloTyyppi A W10W 10
Tyyppi B LED LED
KattovaloTyyppi A FESTOON 8
Tyyppi B LED LED
Ehostuspeilin valo FESTOON 5
Tavaratilan valo FESTOON 5

5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF3&/,""5
+"
7"/5&&5

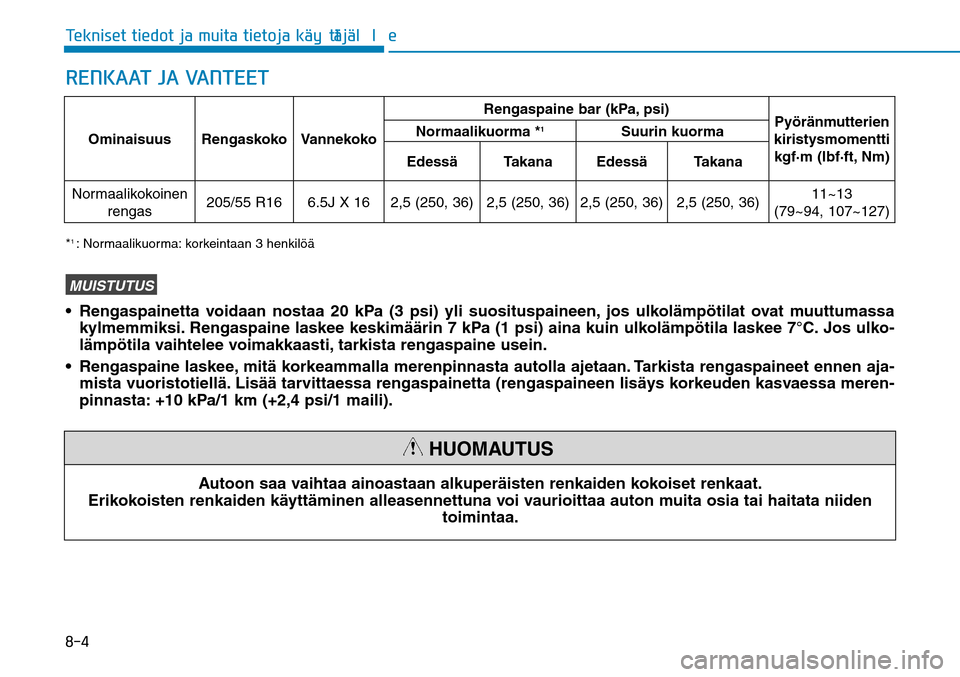

Ominaisuus Rengaskoko VannekokoRengaspaine bar (kPa, psi)
Pyöränmutterien
kiristysmomentti
kgf·m (lbf·ft, Nm) Normaalikuorma *
1
Suurin kuorma
Edessä Takana Edessä Takana
Normaalikokoinen
rengas205/55 R16 6.5J X 16 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36) 2,5 (250, 36)11~13
(79~94, 107~127)
Autoon saa vaihtaa ainoastaan alkuperäisten renkaiden kokoiset renkaat.
Erikokoisten renkaiden käyttäminen alleasennettuna voi vaurioittaa auton muita osia tai haitata niiden
toimintaa.
HUOMAUTUS
*1 : Normaalikuorma: korkeintaan 3 henkilöä MUISTUTUS Rengaspainetta voidaan nostaa 20 kPa (3 psi) yli suosituspaineen, jos ulkolämpötilat ovat muuttumassa
kylmemmiksi. Rengaspaine laskee keskimäärin 7 kPa (1 psi) aina kuin ulkolämpötila laskee 7°C. Jos ulko-
lämpötila vaihtelee voimakkaasti, tarkista rengaspaine usein.
Rengaspaine laskee, mitä korkeammalla merenpinnasta autolla ajetaan. Tarkista rengaspaineet ennen aja-
mista vuoristotiellä. Lisää tarvittaessa rengaspainetta (rengaspaineen lisäys korkeuden kasvaessa meren-
pinnasta: +10 kPa/1 km (+2,4 psi/1 maili).


5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF
3&/,"*%&/
/01&64-60,*564
+"
,"/5"7664
*1 LI : KANTAVUUSINDEKSI *
2 SS: NOPEUSLUOKKA
Min.: Takaistuimen alaosasta kattoon.
Maks.: Etuistuimen alaosasta kattoon.

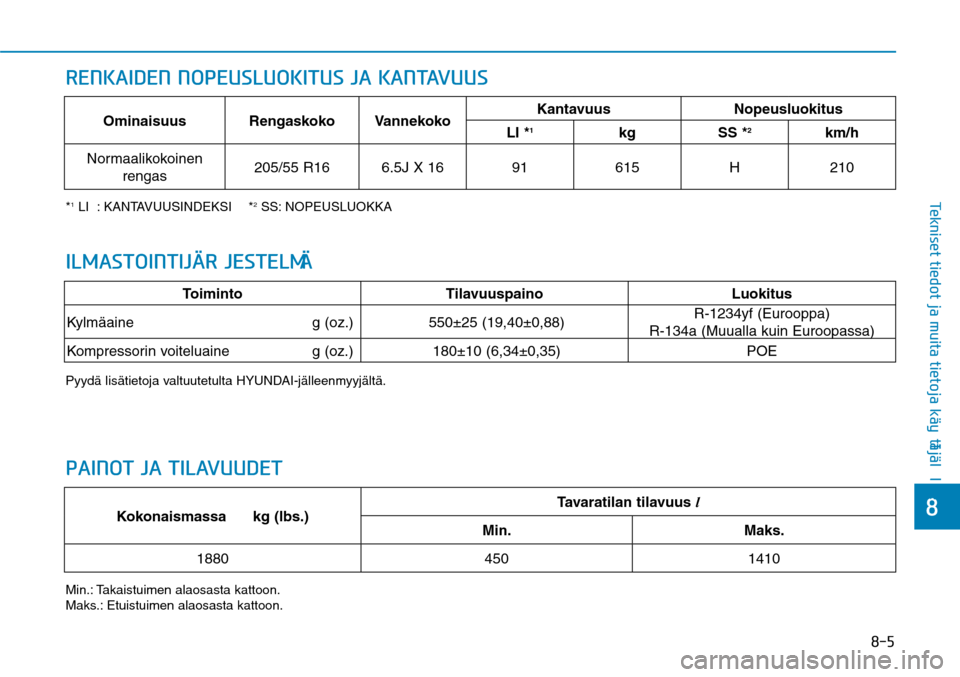

Ominaisuus Rengaskoko VannekokoKantavuus Nopeusluokitus
LI *
1
kg SS *
2
km/h
Normaalikokoinen
rengas205/55 R16 6.5J X 16 91 615 H 210
1"*/05
+"
5*-"766%&5
Kokonaismassa kg (lbs.)Tavaratilan tilavuus l
Min. Maks.
1880 450 1410
*-."450*/5*+G¸3+&45&-.G¸
Toiminto Tilavuuspaino Luokitus
Kylmäaine g (oz.) 550±25 (19,40±0,88)R-1234yf (Eurooppa)
R-134a (Muualla kuin Euroopassa)
Kompressorin voiteluaine g (oz.) 180±10 (6,34±0,35) POE
Pyydä lisätietoja valtuutetulta HYUNDAI-jälleenmyyjältä.

5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF70*5&-6"*/&4604*56,4&5
+"

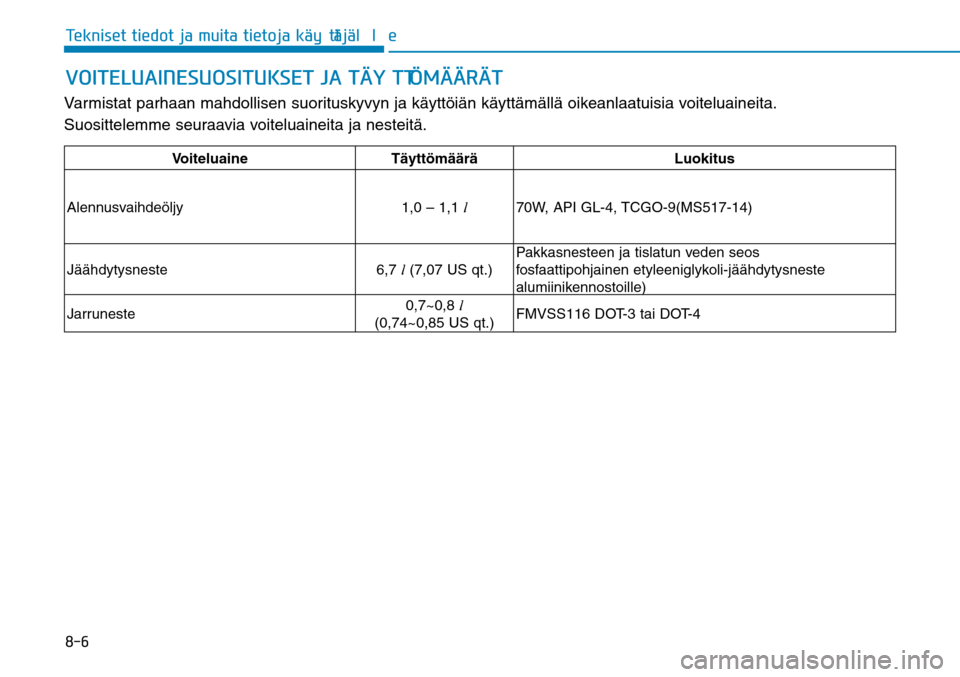

5G¸:55GÈ.G¸G¸3G¸5Varmistat parhaan mahdollisen suorituskyvyn ja käyttöiän käyttämällä oikeanlaatuisia voiteluaineita.
Suosittelemme seuraavia voiteluaineita ja nesteitä.
Voiteluaine Täyttömäärä Luokitus
Alennusvaihdeöljy 1,0 – 1,1 l 70W, API GL-4, TCGO-9(MS517-14)
Jäähdytysneste 6,7 l (7,07 US qt.)Pakkasnesteen ja tislatun veden seos
fosfaattipohjainen etyleeniglykoli-jäähdytysneste
alumiinikennostoille)
Jarruneste0,7~0,8 l
(0,74~0,85 US qt.)FMVSS116 DOT-3 tai DOT-4


5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF

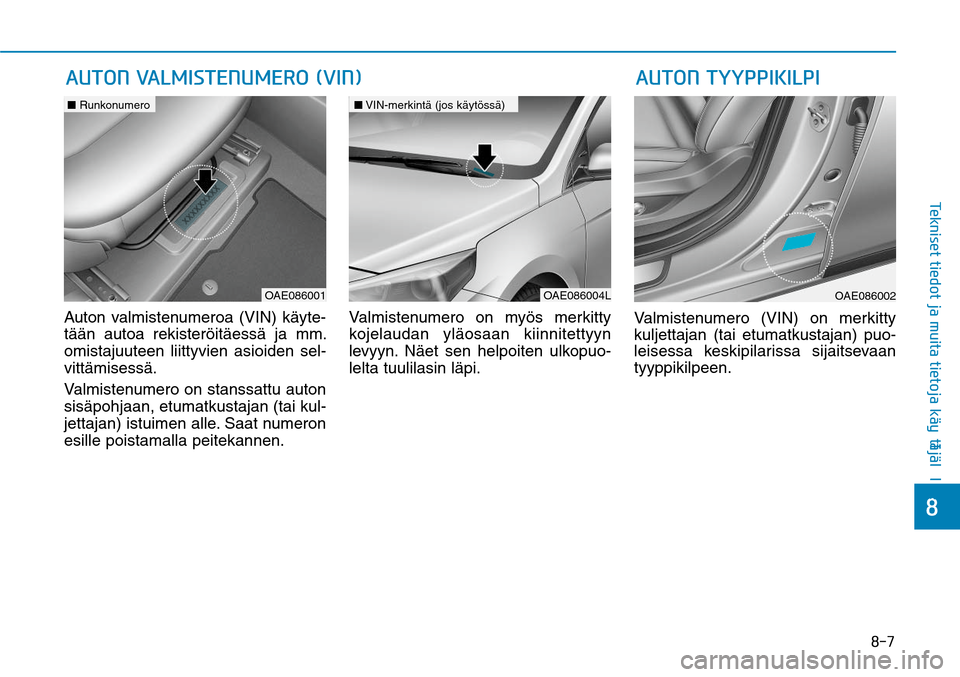

Auton valmistenumeroa (VIN) käyte-
tään autoa rekisteröitäessä ja mm.
omistajuuteen liittyvien asioiden sel-
vittämisessä.
Valmistenumero on stanssattu auton
sisäpohjaan, etumatkustajan (tai kul-
jettajan) istuimen alle. Saat numeron
esille poistamalla peitekannen.Valmistenumero on myös merkitty
kojelaudan yläosaan kiinnitettyyn
levyyn. Näet sen helpoiten ulkopuo-
lelta tuulilasin läpi.Valmistenumero (VIN) on merkitty
kuljettajan (tai etumatkustajan) puo-
leisessa keskipilarissa sijaitsevaan
tyyppikilpeen."650/
7"-.*45&/6.&30
7*/
"650/
5::11*,*-1*
OAE086004L
■ VIN-merkintä (jos käytössä)
OAE086001
■ Runkonumero
OAE086002

5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB

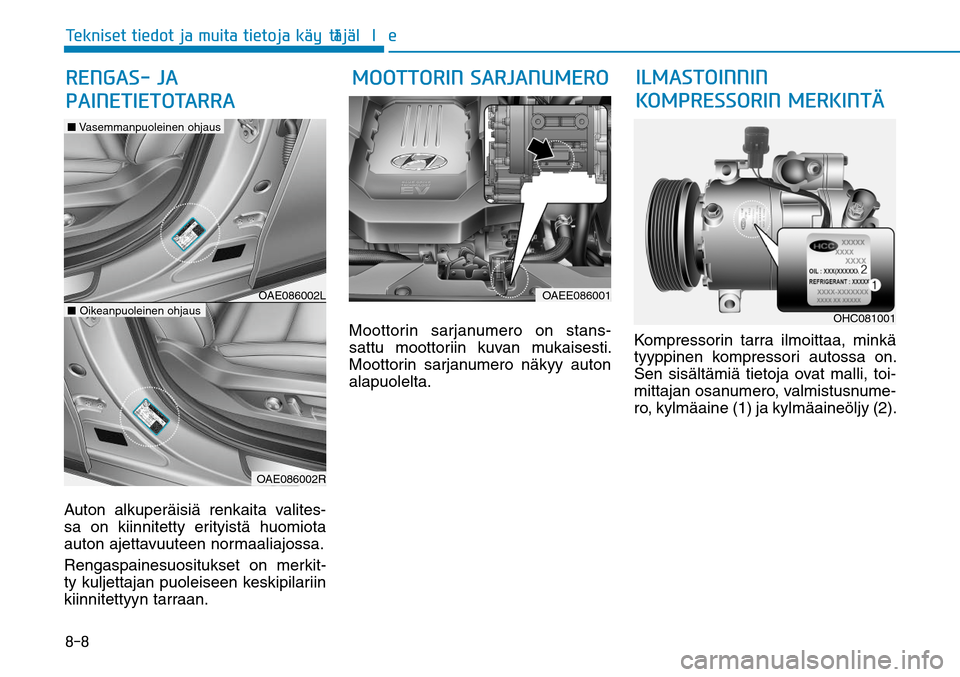

LGÒZUUGÒKGÒMMFAuton alkuperäisiä renkaita valites-
sa on kiinnitetty erityistä huomiota
auton ajettavuuteen normaaliajossa.
Rengaspainesuositukset on merkit-
ty kuljettajan puoleiseen keskipilariin
kiinnitettyyn tarraan. Moottorin sarjanumero on stans-
sattu moottoriin kuvan mukaisesti.
Moottorin sarjanumero näkyy auton
alapuolelta.Kompressorin tarra ilmoittaa, minkä
tyyppinen kompressori autossa on.
Sen sisältämiä tietoja ovat malli, toi-
mittajan osanumero, valmistusnume-
ro, kylmäaine (1) ja kylmäaineöljy (2). ■ Vasemmanpuoleinen ohjaus3&/("4
+"

1"*/&5*&505"33".005503*/
4"3+"/6.&30
OHC081001
*-."450*//*/


,0.13&4403*/
.&3,*/5G¸
OAEE086001
OAE086002L
OAE086002R
■ Oikeanpuoleinen ohjaus


5FLOJTFU
UJFEPU
KB
NVJUB
UJFUPKB
LGÒZUUGÒKGÒMMF

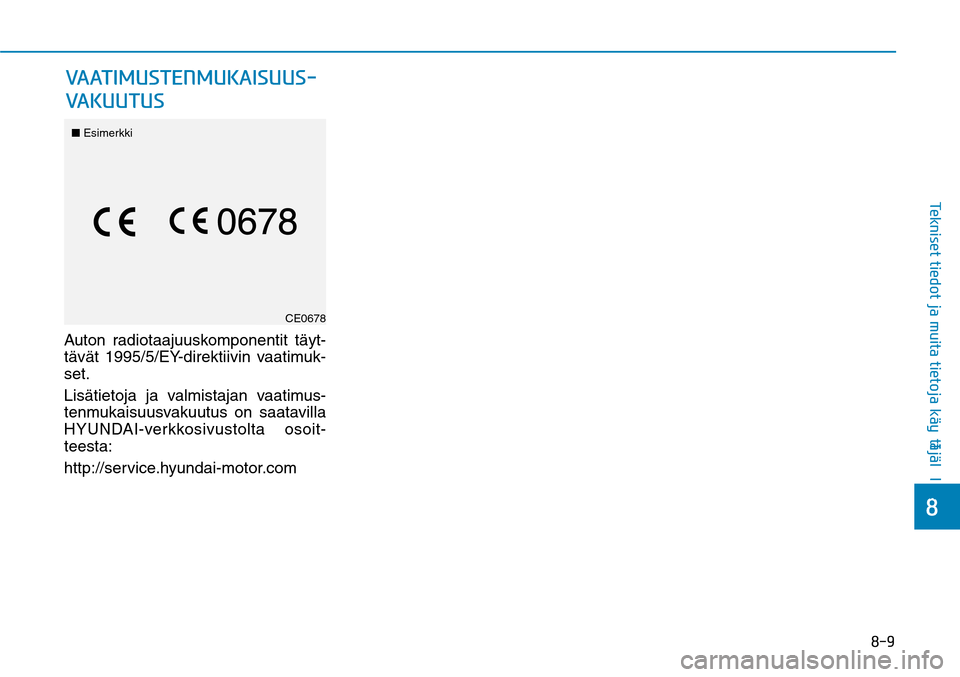

Auton radiotaajuuskomponentit täyt-
tävät 1995/5/EY-direktiivin vaatimuk-
set.
Lisätietoja ja valmistajan vaatimus-
tenmukaisuusvakuutus on saatavilla
HYUNDAI-verkkosivustolta osoit-
teesta:
http://service.hyundai-motor.com
CE0678
■ Esimerkki7""5*.645&/.6,"*4664

7",66564
