2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

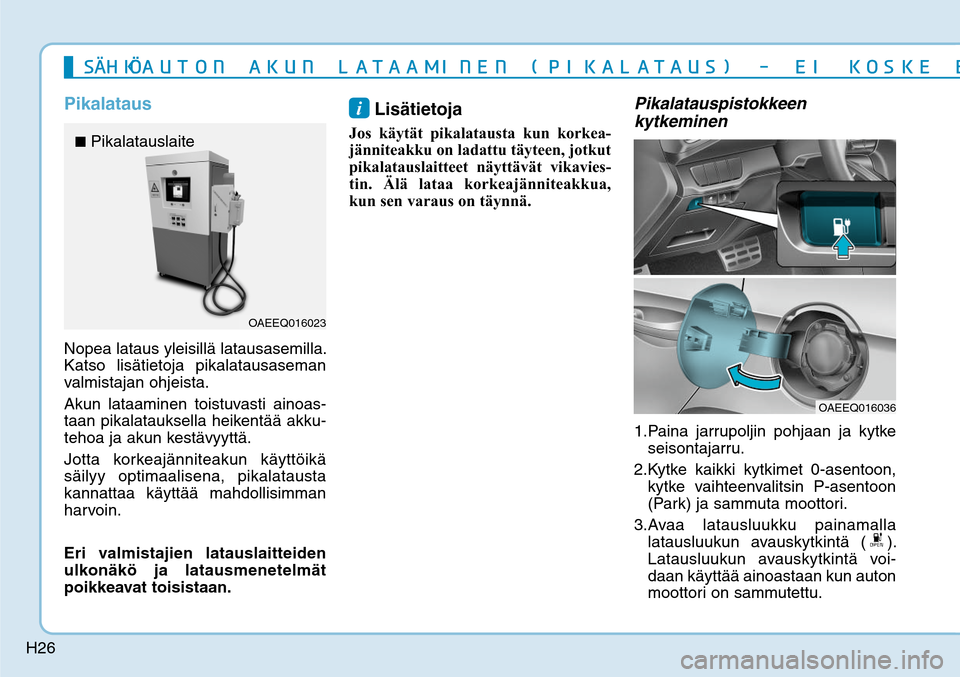

H26
PikalatausNopea lataus yleisillä latausasemilla.
Katso lisätietoja pikalatausaseman
valmistajan ohjeista.
Akun lataaminen toistuvasti ainoas-
taan pikalatauksella heikentää akku-
tehoa ja akun kestävyyttä.
Jotta korkeajänniteakun käyttöikä
säilyy optimaalisena, pikalatausta
kannattaa käyttää mahdollisimman
harvoin.
Eri valmistajien latauslaitteiden
ulkonäkö ja latausmenetelmät
poikkeavat toisistaan.
i Lisätietoja
Jos käytät pikalatausta kun korkea-
jänniteakku on ladattu täyteen, jotkut
pikalatauslaitteet näyttävät vikavies-
tin. Älä lataa korkeajänniteakkua,
kun sen varaus on täynnä.
Pikalatauspistokkeen
kytkeminen1. Paina jarrupoljin pohjaan ja kytke
seisontajarru.
2. Kytke kaikki kytkimet 0-asentoon,
kytke vaihteenvalitsin P-asentoon
(Park) ja sammuta moottori.
3. Avaa latausluukku painamalla
latausluukun avauskytkintä (
).
Latausluukun avauskytkintä voi-
daan käyttää ainoastaan kun auton
moottori on sammutettu.
4G¸),GÈ"650/
",6/
-"5"".*/&/
1*,"-"5"64


&*
,04,&
&63001"/
"-6&55"
OAEEQ016023
■ Pikalatauslaite
OAEEQ016036

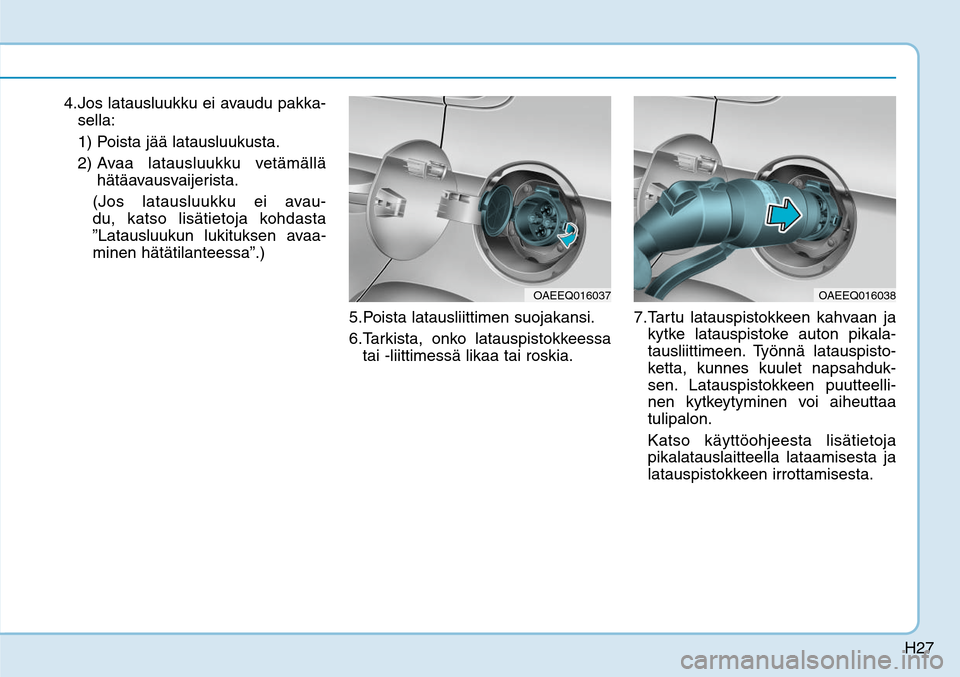

H27
4. Jos latausluukku ei avaudu pakka-
sella:
1) Poista jää latausluukusta.
2) Avaa latausluukku vetämällä
hätäavausvaijerista.
(Jos latausluukku ei avau-
du, katso lisätietoja kohdasta
”Latausluukun lukituksen avaa-
minen hätätilanteessa”.)
5. Poista latausliittimen suojakansi.
6. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa tai roskia. 7. Tartu latauspistokkeen kahvaan ja
kytke latauspistoke auton pikala-
tausliittimeen. Työnnä latauspisto-
ketta, kunnes kuulet napsahduk-
sen. Latauspistokkeen puutteelli-
nen kytkeytyminen voi aiheuttaa
tulipalon.
Katso käyttöohjeesta lisätietoja
pikalatauslaitteella lataamisesta ja
latauspistokkeen irrottamisesta.
OAEEQ016037
OAEEQ016038

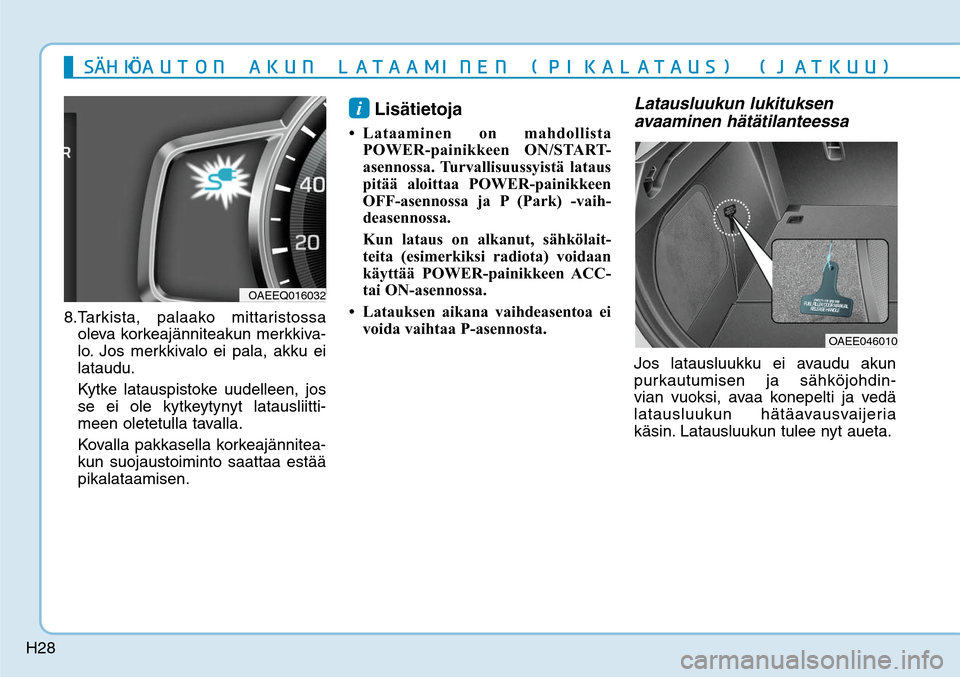

H28
8. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkkiva-
lo. Jos merkkivalo ei pala, akku ei
lataudu.
Kytke latauspistoke uudelleen, jos
se ei ole kytkeytynyt latausliitti-
meen oletetulla tavalla.
Kovalla pakkasella korkeajännitea-
kun suojaustoiminto saattaa estää
pikalataamisen.
i Lisätietoja
• Lataaminen on mahdollista
POWER-painikkeen ON/START-
asennossa. Turvallisuussyistä lataus
pitää aloittaa POWER-painikkeen
OFF-asennossa ja P (Park) -vaih-
deasennossa.
Kun lataus on alkanut, sähkölait-
teita (esimerkiksi radiota) voidaan
käyttää POWER-painikkeen ACC-
tai ON-asennossa.
• Latauksen aikana vaihdeasentoa ei
voida vaihtaa P-asennosta.
Latausluukun lukituksen
avaaminen hätätilanteessaJos latausluukku ei avaudu akun
purkautumisen ja sähköjohdin-
vian vuoksi, avaa konepelti ja vedä
latausluukun hätäavausvaijeria
käsin. Latausluukun tulee nyt aueta.
4G¸),GÈ"650/
",6/
-"5"".*/&/
1*,"-"5"64

+"5,66

OAEE046010
OAEEQ016032

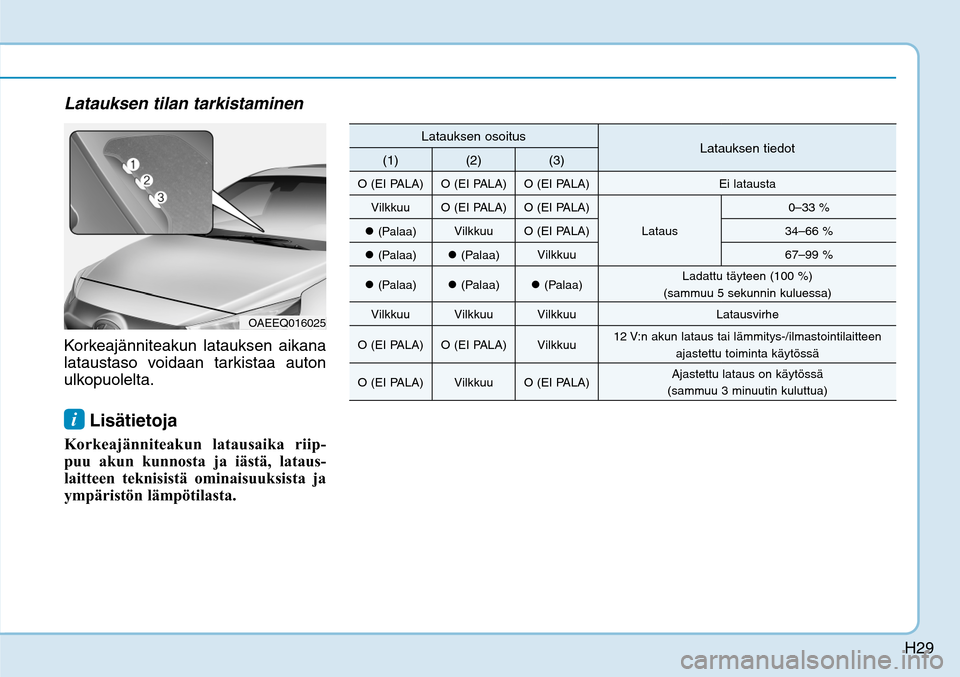

H29
Latauksen tilan tarkistaminenKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta. i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O (EI PALA) O (EI PALA) O (EI PALA) Ei latausta
Vilkkuu O (EI PALA) O (EI PALA)
Lataus0–33 % (Palaa)Vilkkuu O (EI PALA) 34–66 % (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA) O (EI PALA) Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA) Vilkkuu O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)
OAEEQ016025

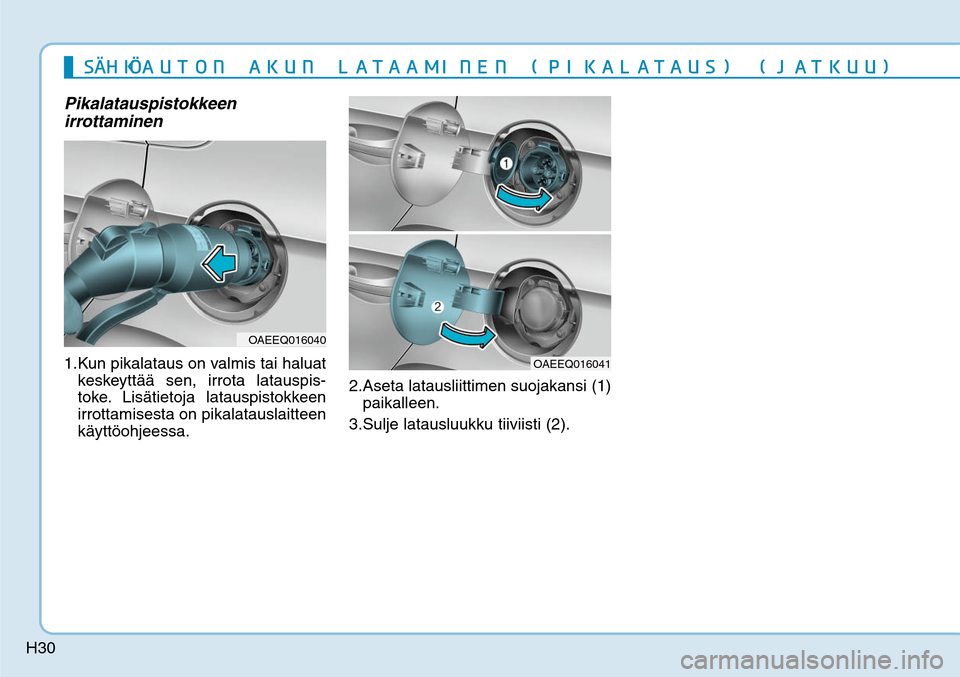

H30
Pikalatauspistokkeen
irrottaminen1. Kun pikalataus on valmis tai haluat
keskeyttää sen, irrota latauspis-
toke. Lisätietoja latauspistokkeen
irrottamisesta on pikalatauslaitteen
käyttöohjeessa. 2. Aseta latausliittimen suojakansi (1)
paikalleen.
3. Sulje latausluukku tiiviisti (2).
OAEEQ016040
OAEEQ016041
4G¸),GÈ"650/
",6/
-"5"".*/&/
1*,"-"5"64

+"5,66

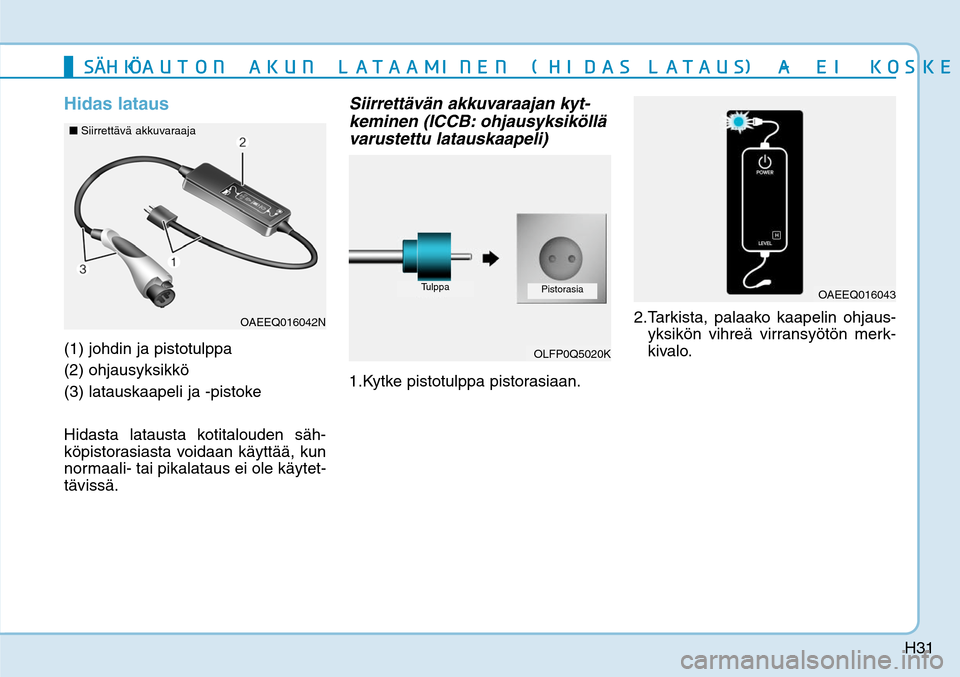

H31
Hidas lataus(1) johdin ja pistotulppa
(2) ohjausyksikkö
(3) latauskaapeli ja -pistoke
Hidasta latausta kotitalouden säh-
köpistorasiasta voidaan käyttää, kun
normaali- tai pikalataus ei ole käytet-
tävissä.

Siirrettävän akkuvaraajan kyt-
keminen (ICCB: ohjausyksiköllä
varustettu latauskaapeli)1. Kytke pistotulppa pistorasiaan. 2. Tarkista, palaako kaapelin ohjaus-
yksikön vihreä virransyötön merk-
kivalo.
OLFP0Q5020K
Tulppa
Pistorasia
OAEEQ016043
OAEEQ016042N ■ Siirrettävä akkuvaraaja
4G¸),GÈ"650/
",6/
-"5"".*/&/
)*%"4
-"5"64


&*
,04,&
&63001"/
"-6&55"

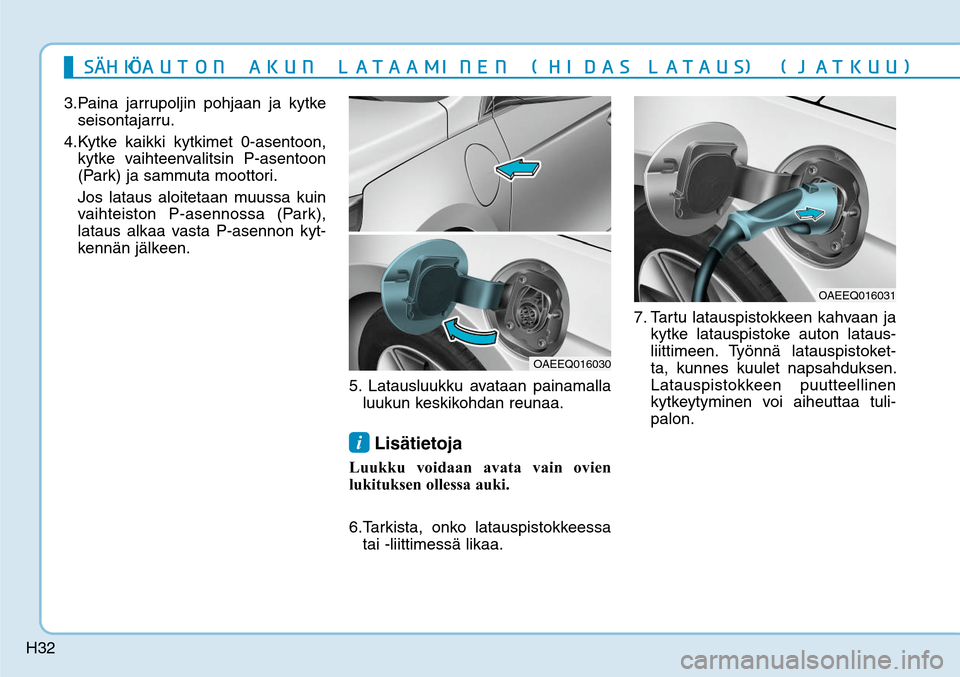

H32
3. Paina jarrupoljin pohjaan ja kytke
seisontajarru.
4. Kytke kaikki kytkimet 0-asentoon,
kytke vaihteenvalitsin P-asentoon
(Park) ja sammuta moottori.
Jos lataus aloitetaan muussa kuin
vaihteiston P-asennossa (Park),
lataus alkaa vasta P-asennon kyt-
kennän jälkeen.
5. Latausluukku avataan painamalla
luukun keskikohdan reunaa.
i Lisätietoja
Luukku voidaan avata vain ovien
lukituksen ollessa auki.
6. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa. 7. Tartu latauspistokkeen kahvaan ja
kytke latauspistoke auton lataus-
liittimeen. Työnnä latauspistoket-
ta, kunnes kuulet napsahduksen.
Latauspistokkeen puutteellinen
kytkeytyminen voi aiheuttaa tuli-
palon.
OAEEQ016030
OAEEQ016031
4G¸),GÈ"650/
",6/
-"5"".*/&/
)*%"4
-"5"64

+"5,66

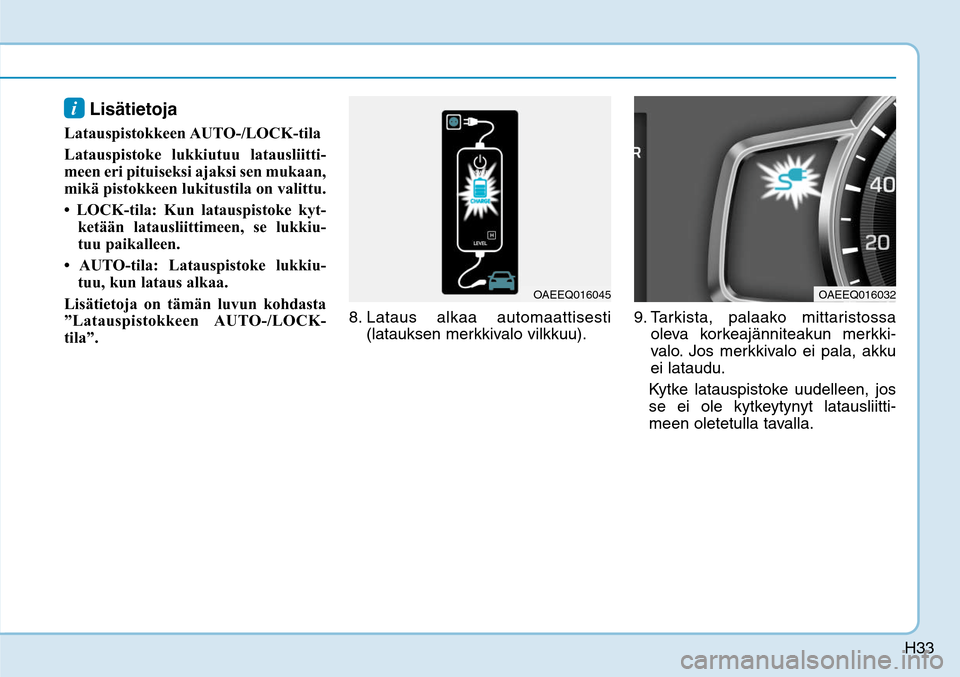

H33
i Lisätietoja
Latauspistokkeen AUTO-/LOCK-tila
Latauspistoke lukkiutuu latausliitti-
meen eri pituiseksi ajaksi sen mukaan,
mikä pistokkeen lukitustila on valittu.
• LOCK-tila: Kun latauspistoke kyt-
ketään latausliittimeen, se lukkiu-
tuu paikalleen.
• AUTO-tila: Latauspistoke lukkiu-
tuu, kun lataus alkaa.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.8. Lataus alkaa automaattisesti
(latauksen merkkivalo vilkkuu).9. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkki-
valo. Jos merkkivalo ei pala, akku
ei lataudu.
Kytke latauspistoke uudelleen, jos
se ei ole kytkeytynyt latausliitti-
meen oletetulla tavalla.
OAEEQ016045
OAEEQ016032
