)VPMUP
■ Tyyppi A
Auton tilaK1 K2 L1 L2
Kuljettaja ei ole autossa 715 688 1462 1238
Kuljettaja autossa 708 681 1462 1238
Auton tila K1 K2 L1 L2
Kuljettaja ei ole autossa 706 680 1347 1164
Kuljettaja autossa 699 673 1347 1164
■ Tyyppi B
Yksikkö: mm (tuumaa)

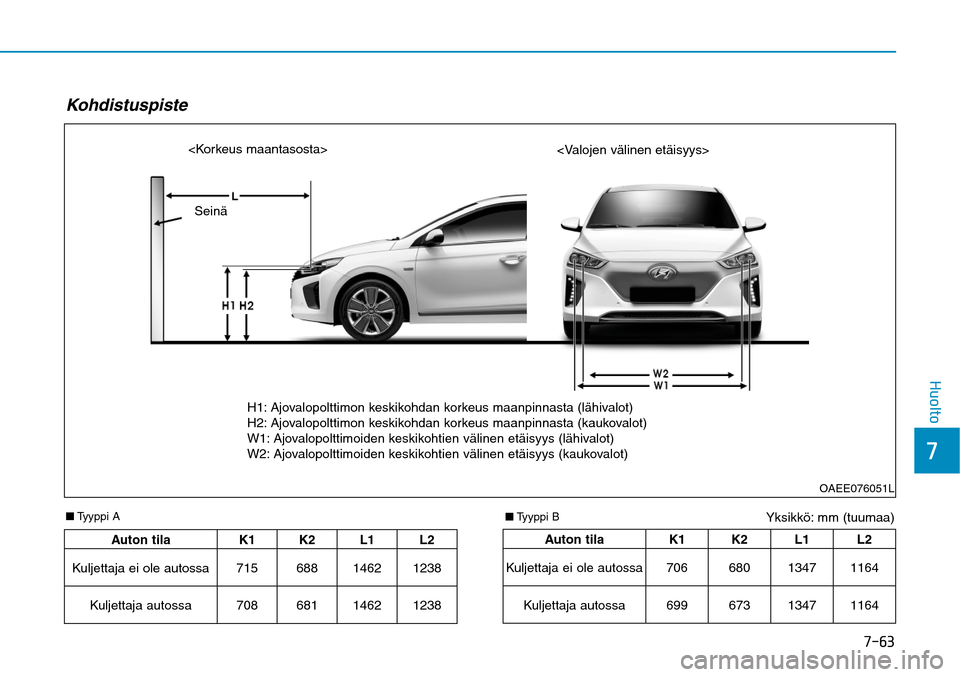

Kohdistuspiste
OAEE076051L

H1: Ajovalopolttimon keskikohdan korkeus maanpinnasta (lähivalot)
H2: Ajovalopolttimon keskikohdan korkeus maanpinnasta (kaukovalot)
W1: Ajovalopolttimoiden keskikohtien välinen etäisyys (lähivalot)
W2: Ajovalopolttimoiden keskikohtien välinen etäisyys (kaukovalot)Seinä

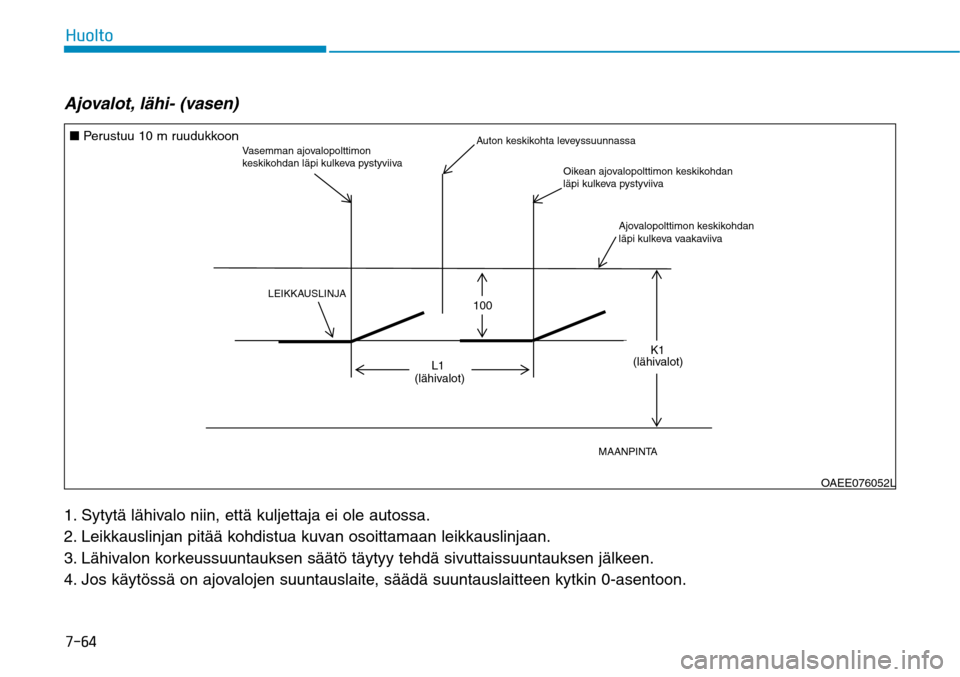

)VPMUPAjovalot, lähi- (vasen) 1. Sytytä lähivalo niin, että kuljettaja ei ole autossa.
2. Leikkauslinjan pitää kohdistua kuvan osoittamaan leikkauslinjaan.
3. Lähivalon korkeussuuntauksen säätö täytyy tehdä sivuttaissuuntauksen jä\
lkeen.
4. Jos käytössä on ajovalojen suuntauslaite, säädä suuntauslaitteen kytkin 0-asentoon.
L1
Auton keskikohta leveyssuunnassa
Vasemman ajovalopolttimon
keskikohdan läpi kulkeva pystyviivaLEIKKAUSLINJA
Oikean ajovalopolttimon keskikohdan
läpi kulkeva pystyviiva Ajovalopolttimon keskikohdan
läpi kulkeva vaakaviiva
MAANPINTA
100
K1
(lähivalot)
(lähivalot)
OAEE076052L
■ Perustuu 10 m ruudukkoon


)VPMUP

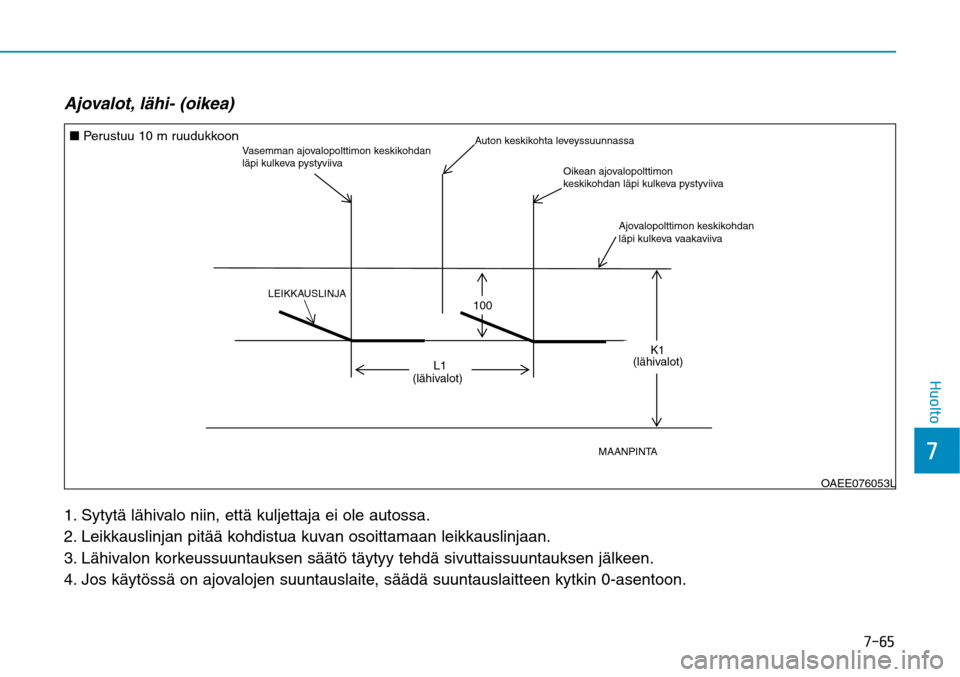

Ajovalot, lähi- (oikea) 1. Sytytä lähivalo niin, että kuljettaja ei ole autossa.
2. Leikkauslinjan pitää kohdistua kuvan osoittamaan leikkauslinjaan.
3. Lähivalon korkeussuuntauksen säätö täytyy tehdä sivuttaissuuntauksen jä\
lkeen.
4. Jos käytössä on ajovalojen suuntauslaite, säädä suuntauslaitteen kytkin 0-asentoon.
L1
Auton keskikohta leveyssuunnassa
Vasemman ajovalopolttimon keskikohdan
läpi kulkeva pystyviivaLEIKKAUSLINJA
Oikean ajovalopolttimon
keskikohdan läpi kulkeva pystyviiva Ajovalopolttimon keskikohdan
läpi kulkeva vaakaviiva
MAANPINTA
100
K1
(lähivalot)
(lähivalot)
OAEE076053L
■ Perustuu 10 m ruudukkoon

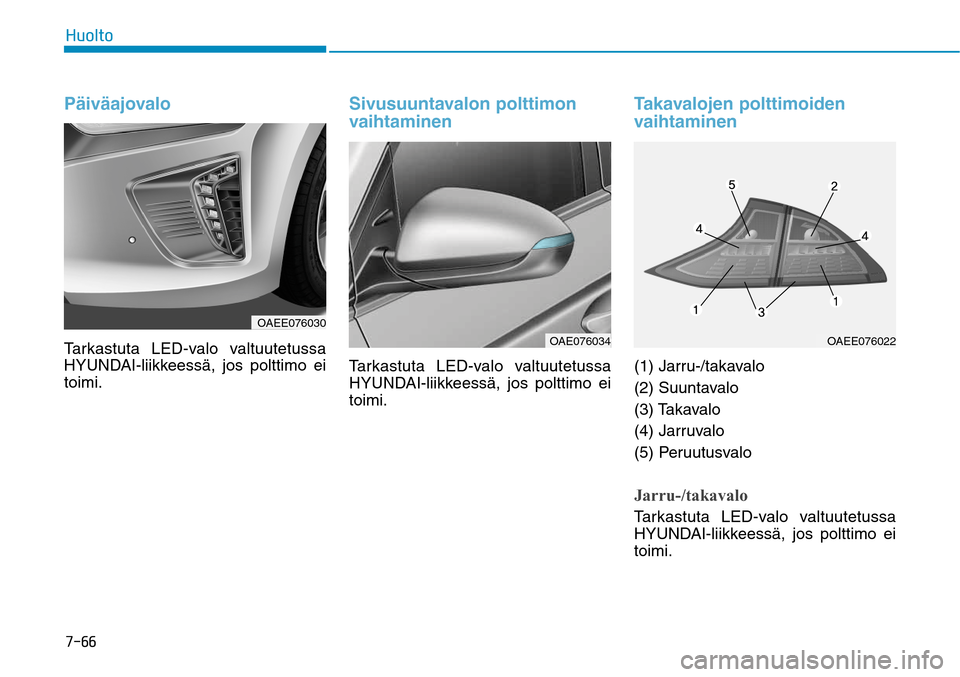

)VPMUPPäiväajovaloTarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
Sivusuuntavalon polttimon
vaihtaminenTarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
Takavalojen polttimoiden
vaihtaminen(1) Jarru-/takavalo
(2) Suuntavalo
(3) Takavalo
(4) Jarruvalo
(5) PeruutusvaloJarru-/takavalo Tarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
OAEE076030
OAE076034
OAEE076022


)VPMUP

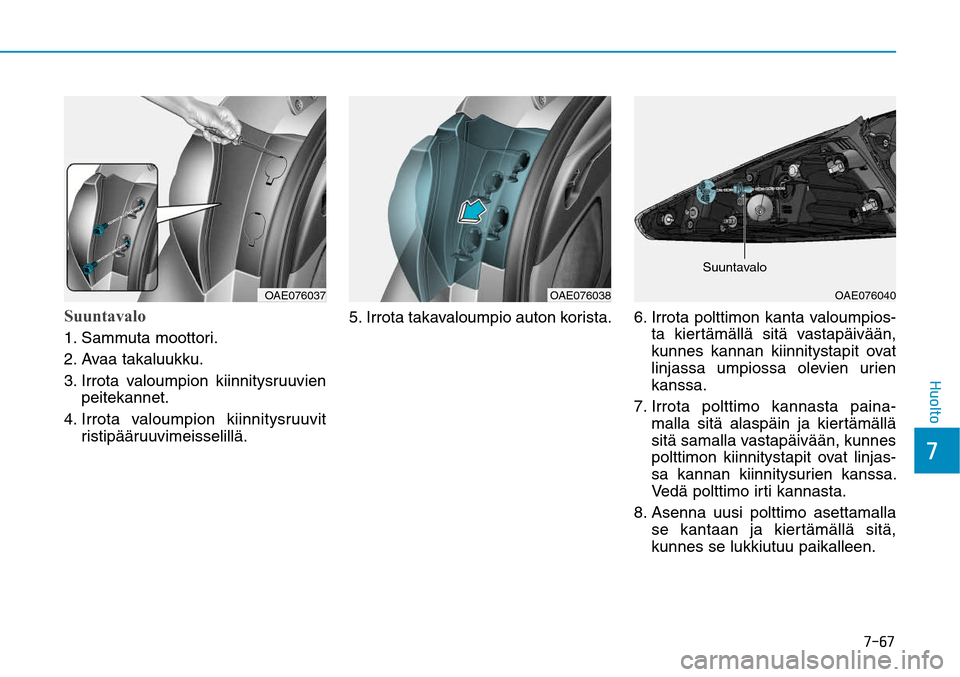

Suuntavalo 1. Sammuta moottori.
2. Avaa takaluukku.
3. Irrota valoumpion kiinnitysruuvien
peitekannet.
4. Irrota valoumpion kiinnitysruuvit
ristipääruuvimeisselillä. 5.
Irrota takavaloumpio auton korista. 6. Irrota polttimon kanta valoumpios-
ta kiertämällä sitä vastapäivään,
kunnes kannan kiinnitystapit ovat
linjassa umpiossa olevien urien
kanssa.
7. Irrota polttimo kannasta paina-
malla sitä alaspäin ja kiertämällä
sitä samalla vastapäivään, kunnes
polttimon kiinnitystapit ovat linjas-
sa kannan kiinnitysurien kanssa.
Vedä polttimo irti kannasta.
8. Asenna uusi polttimo asettamalla
se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen.
OAE076038
OAE076037
OAE076040
Suuntavalo

)VPMUP

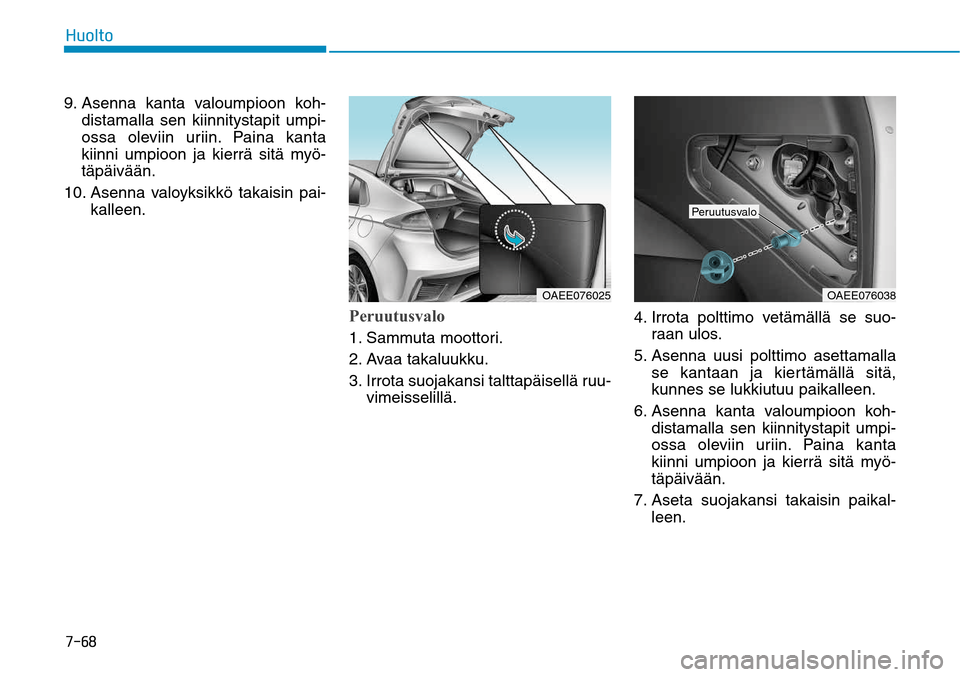

9. Asenna kanta v aloumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin. Paina kanta
kiinni umpioon ja kierrä sitä myö-
täpäivään.
10. Asenna valoyksikkö takaisin pai-
kalleen.
Peruutusvalo1. Sammuta moottori.
2. Avaa takaluukku.
3. Irrota suojakansi talttapäisellä ruu-
vimeisselillä. 4.
Irrota polttimo vetämällä se suo-
raan ulos.
5. Asenna uusi polttimo asettamalla
se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen.
6. Asenna kanta valoumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin. Paina kanta
kiinni umpioon ja kierrä sitä myö-
täpäivään.
7. Aseta suojakansi takaisin paikal-
leen.
OAEE076038
Peruutusvalo
OAEE076025


)VPMUP

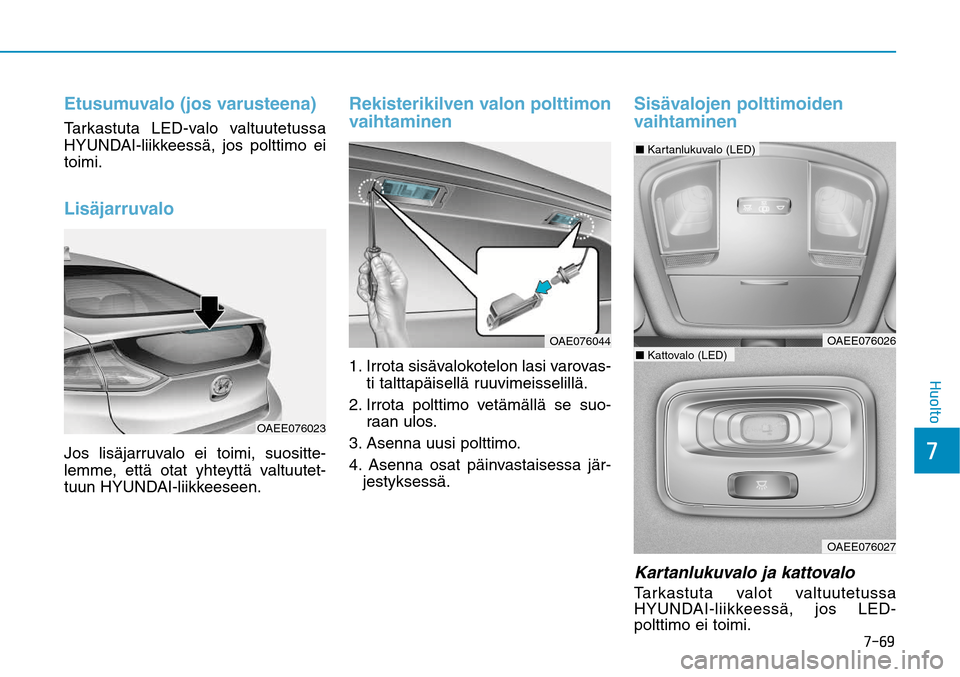

Etusumuvalo (jos varusteena)Tarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.LisäjarruvaloJos lisäjarruvalo ei toimi, suositte-
lemme, että otat yhteyttä valtuutet-
tuun HYUNDAI-liikkeeseen.
Rekisterikilven valon polttimon
vaihtaminen1. Irrota sisävalokotelon lasi varovas-
ti talttapäisellä ruuvimeisselillä.
2. Irrota polttimo vetämällä se suo-
raan ulos.
3. Asenna uusi polttimo.
4. Asenna osat päinvastaisessa jär- jestyksessä.
Sisävalojen polttimoiden
vaihtaminenKartanlukuvalo ja kattovaloTarkastuta valot valtuutetussa
HYUNDAI-liikkeessä, jos LED-
polttimo ei toimi.
OAE076044
OAEE076023
OAEE076026
■ Kartanlukuvalo (LED)
OAEE076027
■ Kattovalo (LED)

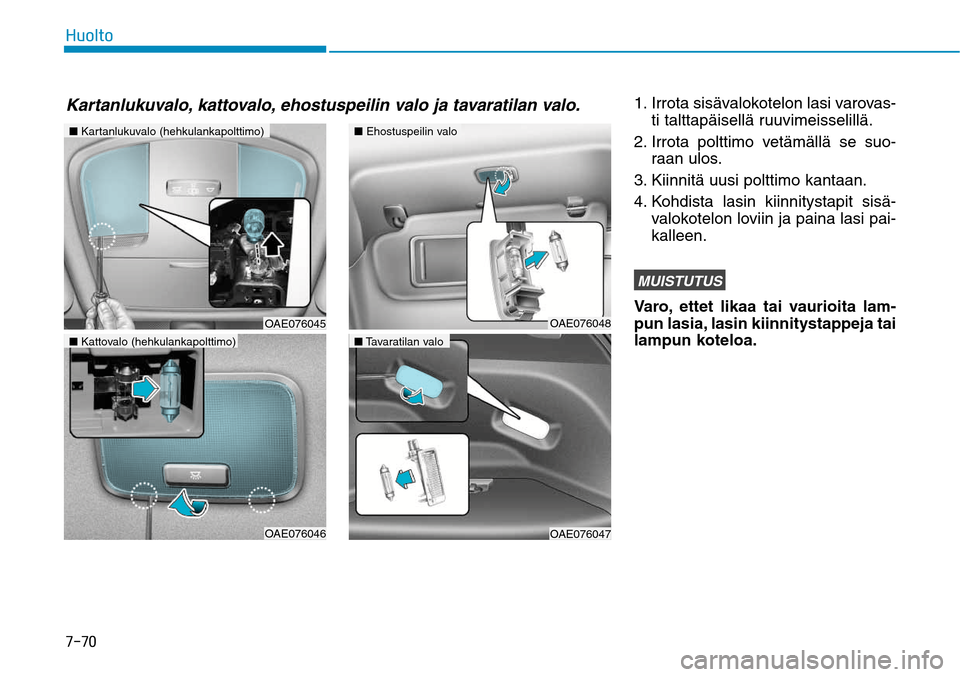

)VPMUP1. Irrota sisäv
alokotelon lasi varovas-
ti talttapäisellä ruuvimeisselillä.
2. Irrota polttimo vetämällä se suo-
raan ulos.
3. Kiinnitä uusi polttimo kantaan.
4. Kohdista lasin kiinnitystapit sisä-
valokotelon loviin ja paina lasi pai-
kalleen.MUISTUTUSVaro, ettet likaa tai vaurioita lam-
pun lasia, lasin kiinnitystappeja tai
lampun koteloa.
■ Ehostuspeilin valo
OAE076048
■ Tavaratilan valo
OAE076047
■ Kartanlukuvalo (hehkulankapolttimo)
OAE076045OAE076046
■ Kattovalo (hehkulankapolttimo)Kartanlukuvalo, kattovalo, ehostuspeilin valo ja tavaratilan valo.
