2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)


)VPMUP

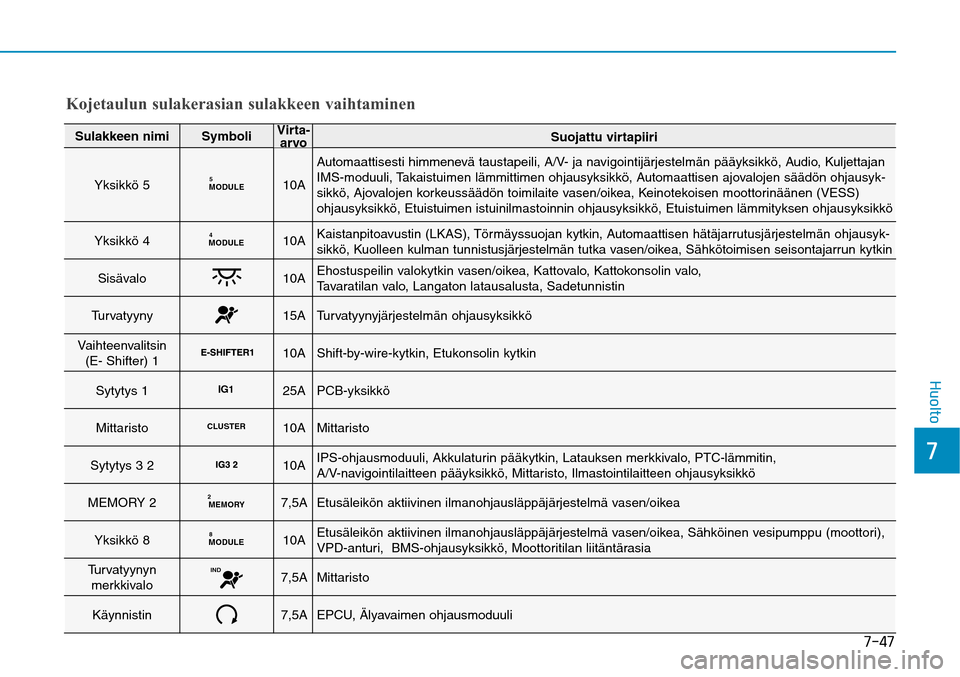

Kojetaulun sulakerasian sulakkeen vaihtaminenSulakkeen nimi
Symboli
Suojattu virtapiiri
Yksikkö 5
10A
Automaattisesti himmenevä taustapeili, A/V- ja navigointijärjestelmän pääyksikkö, Audio, Kuljettajan
IMS-moduuli, Takaistuimen lämmittimen ohjausyksikkö, Automaattisen ajovalojen säädön ohjausyk-
sikkö, Ajovalojen korkeussäädön toimilaite vasen/oikea, Keinotekoisen moottorinäänen (VESS)
ohjausyksikkö, Etuistuimen istuinilmastoinnin ohjausyksikkö, Etuis\
tuimen lämmityksen ohjausyksikkö
Yksikkö 4
10A
Kaistanpitoavustin (LKAS), Törmäyssuojan kytkin, Automaattisen hätäjarrutusjärjestelmän ohjausyk-
sikkö, Kuolleen kulman tunnistusjärjestelmän tutka vasen/oikea, Sähkötoimisen seisontajarrun kytkin
Sisävalo
10A
Ehostuspeilin valokytkin vasen/oikea, Kattovalo, Kattokonsolin valo,
Tavaratilan valo, Langaton latausalusta, Sadetunnistin
Turvatyyny
15A
Turvatyynyjärjestelmän ohjausyksikkö
Vaihteenvalitsin ( E - S h i f t e r ) 1
10A
Shift-by-wire-kytkin, Etukonsolin kytkin
Sytytys 1
25A
PCB-yksikkö
Mittaristo
10A
Mittaristo
S y t y t y s 3 2
10A
IPS-ohjausmoduuli, Akkulaturin pääkytkin, Latauksen merkkivalo, PTC-lämmitin,
A/V-navigointilaitteen pääyksikkö, Mittaristo, Ilmastointilaitteen ohjausyksikkö
MEMORY 2
7,5A
Etusäleikön aktiivinen ilmanohjausläppäjärjestelmä vasen/oikea
Yksikkö 8
10A
Etusäleikön aktiivinen ilmanohjausläppäjärjestelmä vasen/oikea, Sähköinen vesipumppu (moottori),
VPD-anturi, BMS-ohjausyksikkö, Moottoritilan liitäntärasia
Turvatyynyn merkkivalo
IND
7,5A
Mittaristo
Käynnistin
7,5A
EPCU, Älyavaimen ohjausmoduuli
Virta-arvo

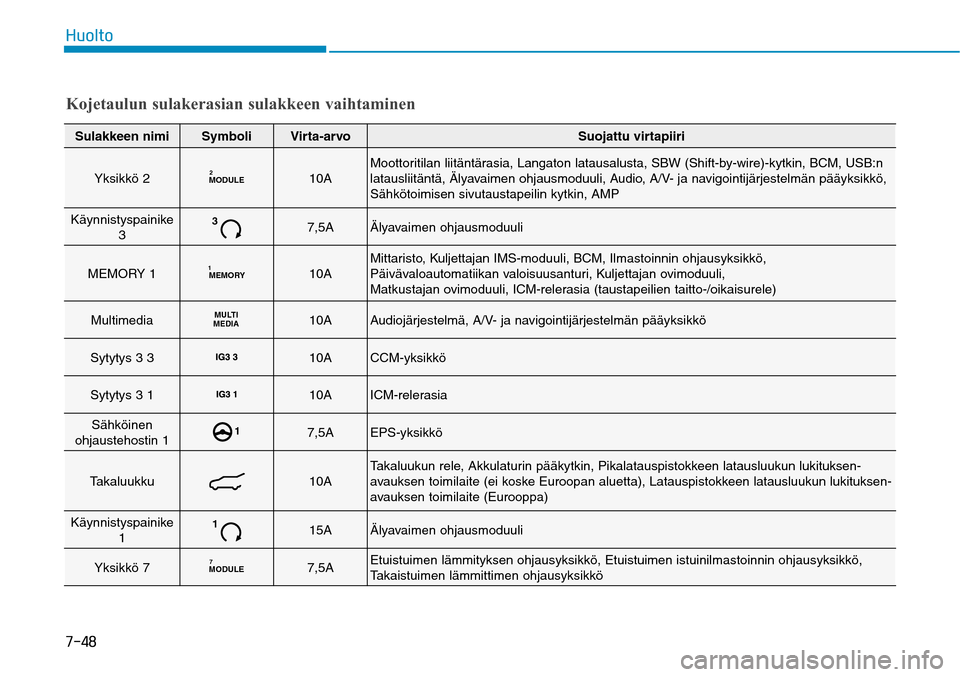

)VPMUPSulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Yksikkö 2
10A
Moottoritilan liitäntärasia, Langaton latausalusta, SBW (Shift-by-wire)-kytkin, BCM, USB:n
latausliitäntä, Älyavaimen ohjausmoduuli, Audio, A/V- ja navigointijärjestelmän pääyksikkö,
Sähkötoimisen sivutaustapeilin kytkin, AMP
Käynnistyspainike 3
3
7,5A
Älyavaimen ohjausmoduuli
MEMORY 1
10A
Mittaristo, Kuljettajan IMS-moduuli, BCM, Ilmastoinnin ohjausyksikkö,
Päivävaloautomatiikan valoisuusanturi, Kuljettajan ovimoduuli,
Matkustajan ovimoduuli, ICM-relerasia (taustapeilien taitto-/oikaisurele)
Multimedia
10A
Audiojärjestelmä, A/V- ja navigointijärjestelmän pääyksikkö
S y t y t y s 3 3
10A
CCM-yksikkö
S y t y t y s 3 1
10A
ICM-relerasia
Sähköinen
ohjaustehostin 1
1
7,5A
EPS-yksikkö
Takaluukku
10A
Takaluukun rele, Akkulaturin pääkytkin, Pikalatauspistokkeen latausluukun lukituksen-
avauksen toimilaite (ei koske Euroopan aluetta), Latauspistokkeen latausluukun lukituksen-
avauksen toimilaite (Eurooppa)
Käynnistyspainike 1
1
15A
Älyavaimen ohjausmoduuli
Yksikkö 7
7,5A
Etuistuimen lämmityksen ohjausyksikkö, Etuistuimen istuinilmastoin\
nin ohjausyksikkö,
Takaistuimen lämmittimen ohjausyksikkö

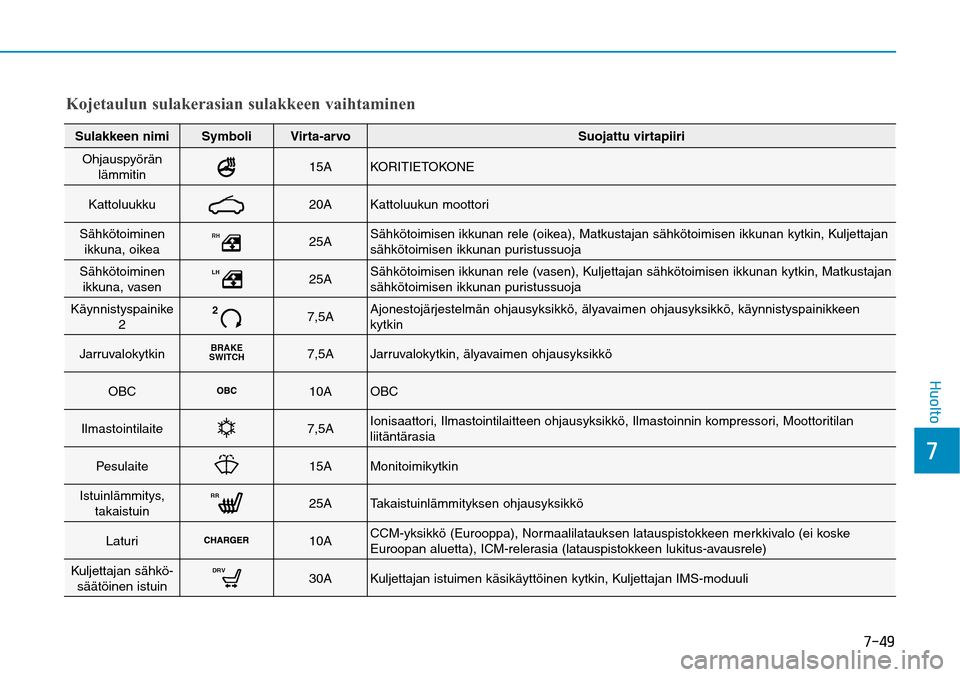

Kojetaulun sulakerasian sulakkeen vaihtaminen


)VPMUP
Sulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
Ohjauspyörän lämmitin
15A
KORITIETOKONE
Kattoluukku
20A
Kattoluukun moottori
Sähkötoiminen ikkuna, oikea
RH
25A
Sähkötoimisen ikkunan rele (oikea), Matkustajan sähkötoimisen ikkunan kytkin, Kuljettajan
sähkötoimisen ikkunan puristussuoja
Sähkötoiminen ikkuna, vasen
LH
25A
Sähkötoimisen ikkunan rele (vasen), Kuljettajan sähkötoimisen ikkunan kytkin, Matkustajan
sähkötoimisen ikkunan puristussuoja
Käynnistyspainike 2
2
7,5A
Ajonestojärjestelmän ohjausyksikkö, älyavaimen ohjausyksikkö, käynnistyspainikkeen
kytkin
Jarruvalokytkin
7,5A
Jarruvalokytkin, älyavaimen ohjausyksikkö
OBC
10A
OBC
Ilmastointilaite
7,5A
Ionisaattori, Ilmastointilaitteen ohjausyksikkö, Ilmastoinnin kompressori, Moottoritilan
liitäntärasia
Pesulaite
15A
Monitoimikytkin
Istuinlämmitys, takaistuin
RR
25A
Takaistuinlämmityksen ohjausyksikkö
Laturi
10A
CCM-yksikkö (Eurooppa), Normaalilatauksen latauspistokkeen merkkivalo (ei koske
Euroopan aluetta), ICM-relerasia (latauspistokkeen lukitus-avausrele)
Kuljettajan sähkö-säätöinen istuin
DRV
30A
Kuljettajan istuimen käsikäyttöinen kytkin, Kuljettajan IMS-moduuli

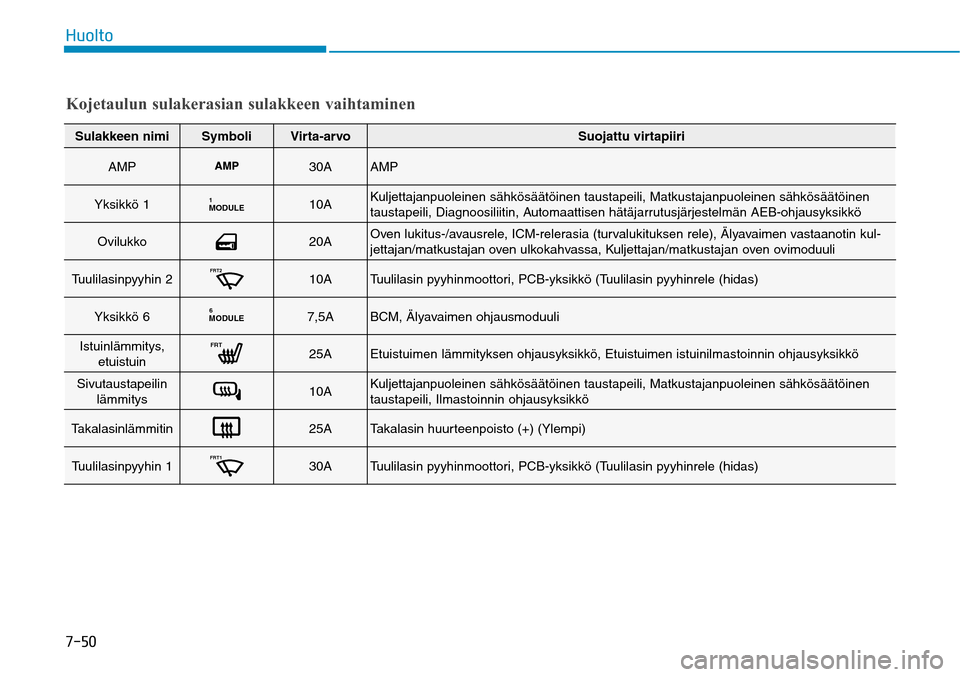

Kojetaulun sulakerasian sulakkeen vaihtaminen

)VPMUPSulakkeen nimi
Symboli
Virta-arvo
Suojattu virtapiiri
AMP
30A
AMP
Yksikkö 1
10A
Kuljettajanpuoleinen sähkösäätöinen taustapeili, Matkustaj\
anpuoleinen sähkösäätöinen
taustapeili, Diagnoosiliitin, Automaattisen hätäjarrutusjärjestelmän AEB-ohjausyksikkö
Ovilukko
20A
Oven lukitus-/avausrele, ICM-relerasia (turvalukituksen rele), Älyavaimen vastaanotin kul-
jettajan/matkustajan oven ulkokahvassa, Kuljettajan/matkustajan oven ovimoduuli
Tuulilasinpyyhin 2
FRT2
10A
Tuulilasin pyyhinmoottori, PCB-yksikkö (Tuulilasin pyyhinrele (hidas)
Yksikkö 6
7,5A
BCM, Älyavaimen ohjausmoduuli
Istuinlämmitys, etuistuin
FRT
25A
Etuistuimen lämmityksen ohjausyksikkö, Etuistuimen istuinilmastoin\
nin ohjausyksikkö
Sivutaustapeilin lämmitys
10A
Kuljettajanpuoleinen sähkösäätöinen taustapeili, Matkustaj\
anpuoleinen sähkösäätöinen
taustapeili, Ilmastoinnin ohjausyksikkö
Takalasinlämmitin
25A
Takalasin huurteenpoisto (+) (Ylempi)
Tuulilasinpyyhin 1
FRT1
30A
Tuulilasin pyyhinmoottori, PCB-yksikkö (Tuulilasin pyyhinrele (hidas)
Kojetaulun sulakerasian sulakkeen vaihtaminen


)VPMUP

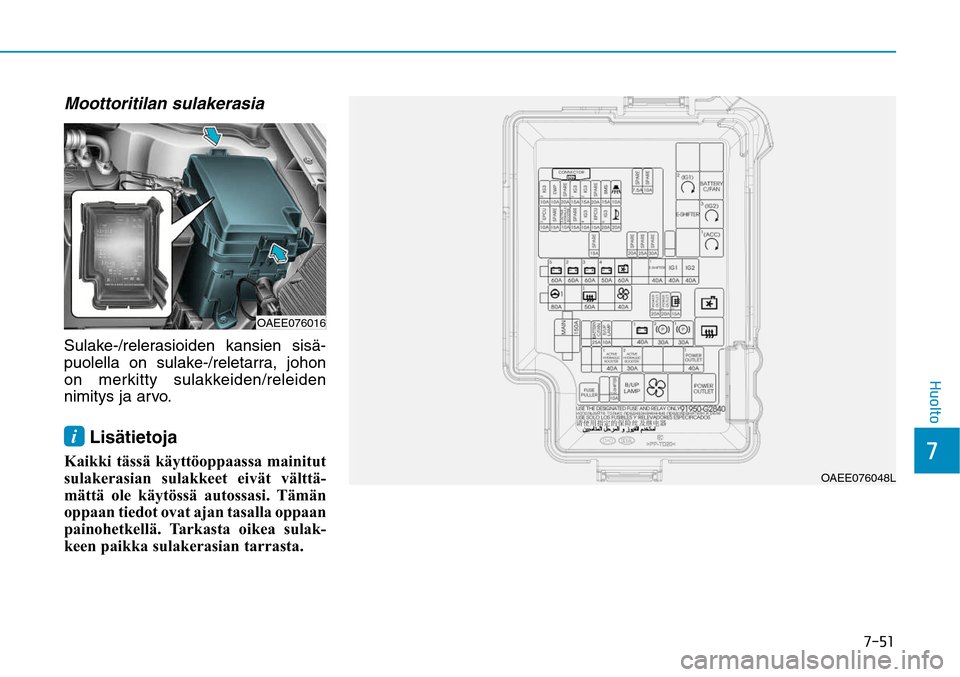

Moottoritilan sulakerasiaSulake-/relerasioiden kansien sisä-
puolella on sulake-/reletarra, johon
on merkitty sulakkeiden/releiden
nimitys ja arvo.i Lisätietoja
Kaikki tässä käyttöoppaassa mainitut
sulakerasian sulakkeet eivät välttä-
mättä ole käytössä autossasi. Tämän
oppaan tiedot ovat ajan tasalla oppaan
painohetkellä. Tarkasta oikea sulak-
keen paikka sulakerasian tarrasta.
OAEE076016
OAEE076048L

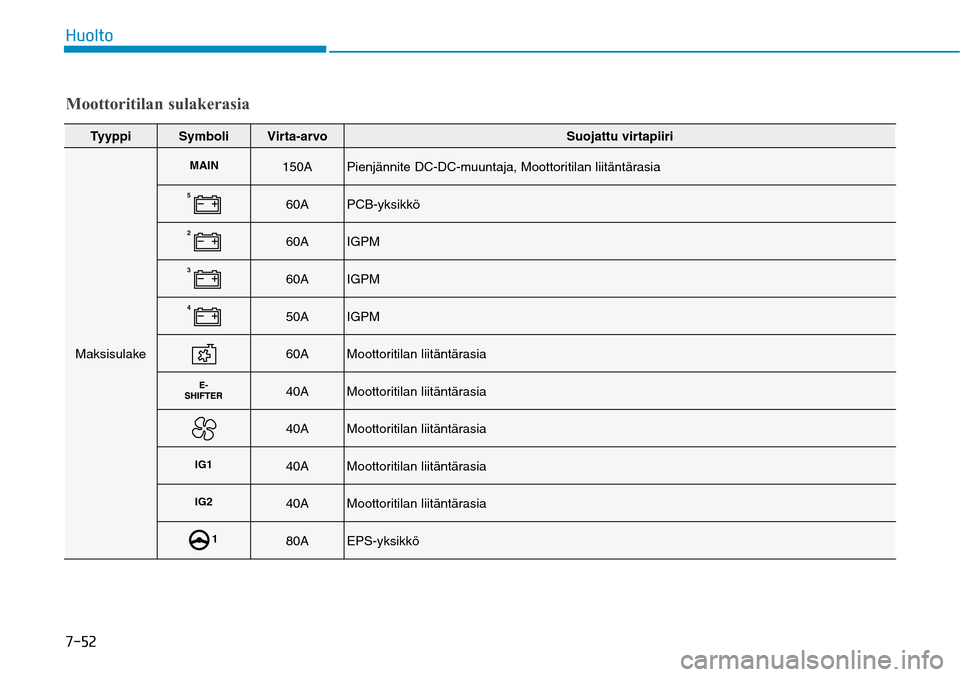

)VPMUPMoottoritilan sulakerasia
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Maksisulake
150A
Pienjännite DC-DC-muuntaja, Moottoritilan liitäntärasia
5
60A
PCB-yksikkö
2
60A
IGPM
3
60A
IGPM
4
50A
IGPM
60A
Moottoritilan liitäntärasia
40A
Moottoritilan liitäntärasia
40A
Moottoritilan liitäntärasia
40A
Moottoritilan liitäntärasia
40A
Moottoritilan liitäntärasia
1
80A
EPS-yksikkö

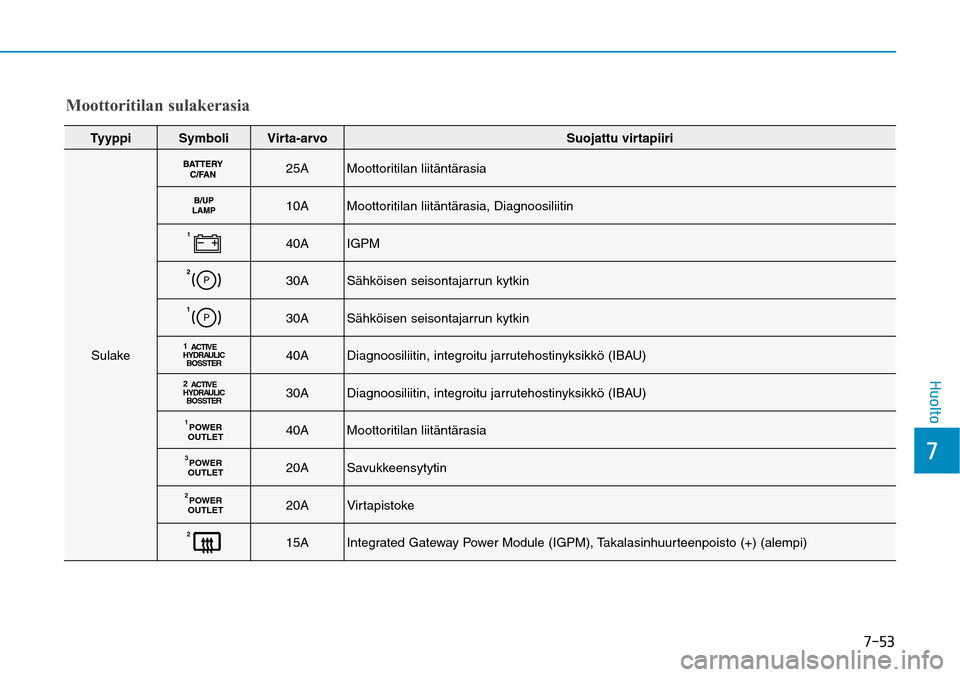

)VPMUP
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Sulake
25A
Moottoritilan liitäntärasia
10A
Moottoritilan liitäntärasia, Diagnoosiliitin
1
40A
IGPM
30A
Sähköisen seisontajarrun kytkin
30A
Sähköisen seisontajarrun kytkin
40A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
30A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
40A
Moottoritilan liitäntärasia
20A
Savukkeensytytin
20A
Virtapistoke
2
15A
Integrated Gateway Power Module (IGPM), Takalasinhuurteenpoisto (+) (alempi)

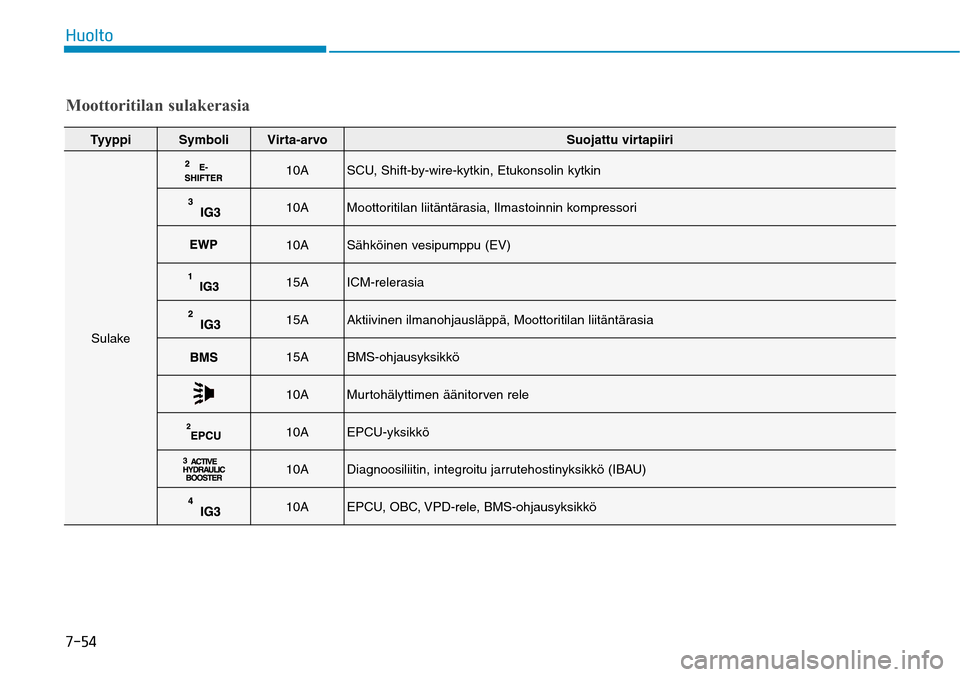

Moottoritilan sulakerasia

)VPMUP
Tyyppi
Symboli
Virta-arvo
Suojattu virtapiiri
Sulake
10A
SCU, Shift-by-wire-kytkin, Etukonsolin kytkin
10A
Moottoritilan liitäntärasia, Ilmastoinnin kompressori
10A
Sähköinen vesipumppu (EV)
15A
ICM-relerasia
15A
Aktiivinen ilmanohjausläppä, Moottoritilan liitäntärasia
15A
BMS-ohjausyksikkö
10A
Murtohälyttimen äänitorven rele
10A
EPCU-yksikkö
10A
Diagnoosiliitin, integroitu jarrutehostinyksikkö (IBAU)
10A
EPCU, OBC, VPD-rele, BMS-ohjausyksikkö
Moottoritilan sulakerasia
