2017 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

A fejtámlák kiemeléséhez fel kell húzni azokat a
"teljesen felemelt" (használati) pozícióba a rögzülést
jelző kattanásig.
FIGYELMEZTETÉS A hátsó ülésen utazó utasok
esetében a hátsó fejtámlákat mindig "teljesen
felemelt" használati pozícióban kell tartani.KORMÁNYKERÉK
Egyes változatoknál a kormánykerék magasságban és
tengelyirányban állítható.
A beállításkor az alábbiak szerint járjon el:
az A ábra 38 kar előre nyomásával (1 pozíció)
oldjuk a kormánykerék helyzetének reteszelését;
állítsuk be a kormánykereket;
rögzítsük az A kart a kormánykerék felé húzva (2.
helyzet).
FIGYELMEZTETÉS
A beállítási műveleteket a gépkocsi álló
helyzetében, leállított motornál kell
elvégezni.
ábra 38F0T0040
45
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mer t
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.

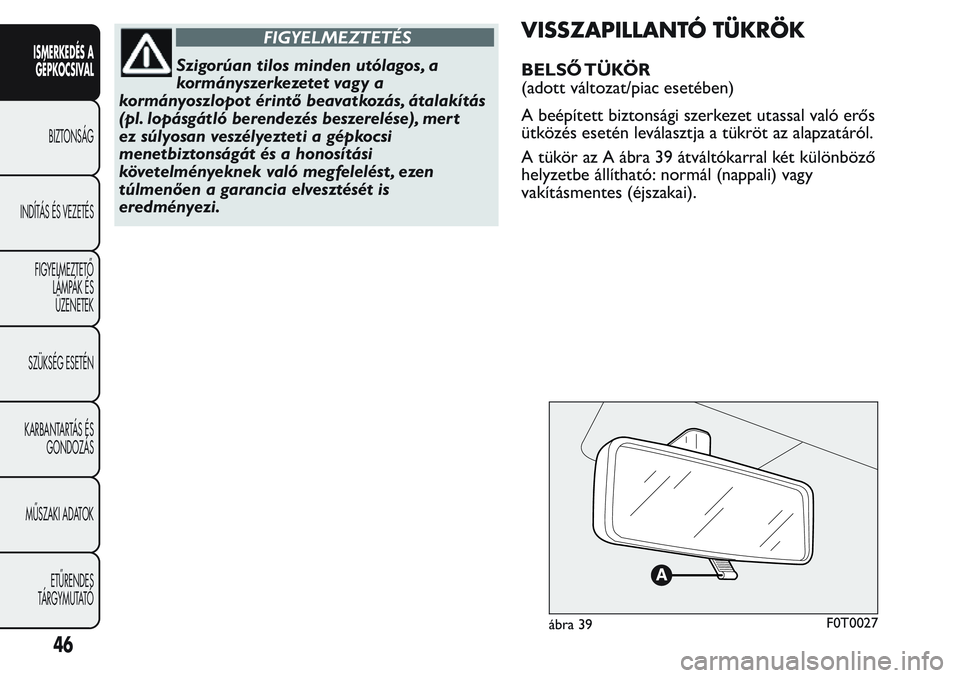

VISSZAPILLANTÓ TÜKRÖK
BELSŐ TÜKÖR
(adott változat/piac esetében)
A beépített biztonsági szerkezet utassal való erős
ütközés esetén leválasztja a tükröt az alapzatáról.
A tükör az A ábra 39 átváltókarral két különböző
helyzetbe állítható: normál (nappali) vagy
vakításmentes (éjszakai).
ábra 39F0T0027
46
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

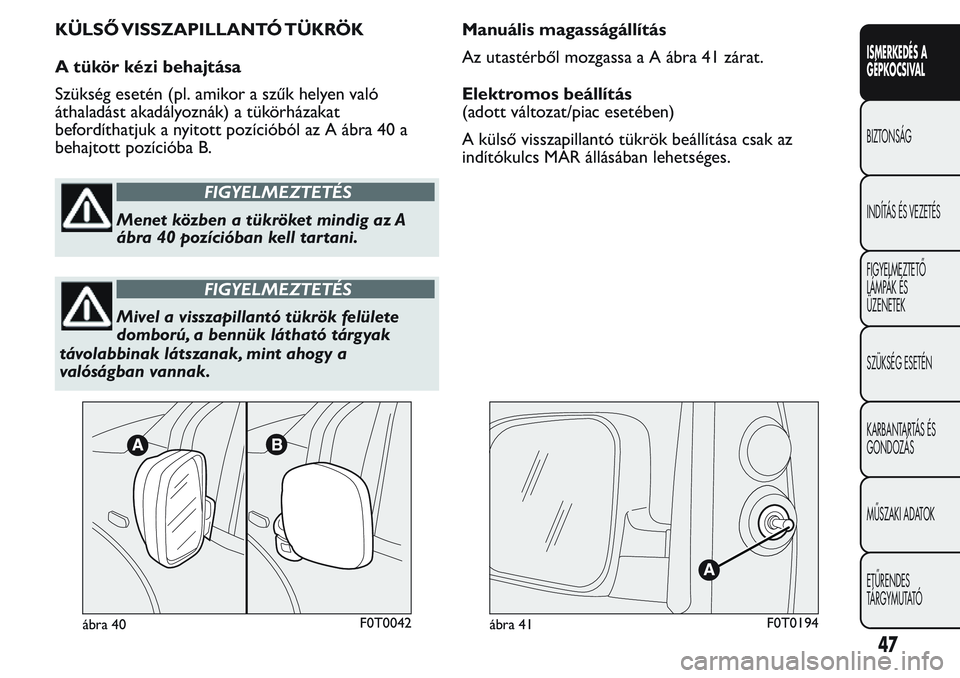

KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
A tükör kézi behajtása
Szükség esetén (pl. amikor a szűk helyen való
áthaladást akadályoznák) a tükörházakat
befordíthatjuk a nyitott pozícióból az A ábra 40 a
behajtott pozícióba B.
FIGYELMEZTETÉS
Menet közben a tükröket mindig az A
ábra 40 pozícióban kell tartani.
FIGYELMEZTETÉS
Mivel a visszapillantó tükrök felülete
domború, a bennük látható tárgyak
távolabbinak látszanak, mint ahogy a
valóságban vannak.Manuális magasságállítás
Az utastérből mozgassa a A ábra 41 zárat.
Elektromos beállítás
(adott változat/piac esetében)
A külső visszapillantó tükrök beállítása csak az
indítókulcs MAR állásában lehetséges.
ábra 40F0T0042ábra 41F0T0194
47
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Az alábbiak szerint járjunk el:
válasszuk ki a kapcsolóval A ábra 42 a beállítani
kívánt (jobb vagy bal oldali) tükröt:
fordítsuk az A gombot a B állásba, és állítsuk be a
bal oldali külső visszapillantó tükröt;
fordítsuk az A gombot D állásba, és állítsuk be a
jobb oldali külső visszapillantó tükröt;
A beállítás befejezése után állítsuk vissza az A
kapcsológombot a középső C állásba.
ábra 42F0T0041
48
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FŰTŐ ÉS SZELLŐZTETŐ BERENDEZÉS
LEVEGŐNYÍLÁSOK
1. Fix felső levegőkilépő nyílások 2. Állítható középső levegőkilépő nyílások 3. Fix oldalsó levegőkilépő nyílások 4. Állítható
oldalsó levegőkilépő nyílások 5. Alsó levegőkilépő nyílások a lábtérbe
ábra 43F0T0148
49
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÖZÉPSŐ ÉS OLDALSÓ LEVEGŐKILÉPŐ
NYÍLÁSOK
A Állítható oldalsó levegőkilépő nyílások ábra 44
B ábra 44Fix helyzetű levegőnyílás az
oldalablakokhoz.
C Középső, beállítható levegőnyílások ábra 45
ABésaClevegőnyílások használatakor a légterelő
lamellák a kívánt pozícióba fordíthatók.FŰTÉS ÉS SZELLŐZTETÉS
KEZELŐSZERVEK
Az alábbiakban felsoroljuk a fűtés és a szellőztetés fő
kezelőgombjait ábra 46:
ábra 44F0T0031
ábra 45F0T0030
ábra 46F0T0074
50
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Alevegőhőmérséklet beállító gomb (meleg/hideg
levegő keverése);
Btolókar a belső levegő keringtetés be- és
kikapcsolásához;
Cventilátor kapcsoló forgatógomb
Da levegőelosztás forgatógombja.
FŰTÉS ÉS LÉGKONDICIONÁLÁS
A C jelű forgatógomb beállításával az utastérbe lépő
levegő elosztásának 5 különböző módját
választhatjuk:
levegőbelépés a középső és az oldalsó nyílásokon;
a lábtérbe melegebb, a felsőtestre hűvösebb
levegő áramlik ("kétszintű" funkció);
lehetővé teszi az utastér lehető leggyorsabb
felfűtését;
az utastér fűtése és egyidejűleg a szélvédő
páramentesítése;
a szélvédő és az elülső oldalablakok gyors pára-
és jégmentesítése.
FŰTÉS
Az alábbiak szerint járjunk el:
az A gombot forgassuk teljesen jobbra (a
szimbólumra);
a C gombbal állítsuk be a kívánt
sebességfokozatot;
forgassukaDgombot a:
a lábtér fűtése és egyidejűleg a szélvédő
páramentesítése;
pozícióba a levegőáramlás megosztásához a
lábtérbe irányuló (melegebb levegő) és a
műszerfali (hűvösebb levegő) levegőnyílások
között;
pozícióba a gyors fűtés érdekében.
GYORS FŰTÉS
Az alábbiak szerint járjunk el:
zárjuk le az összes műszerfali levegőnyílást;
forgassuk az A gombot aszimbólumra;
forgassukaCgombot a 4szimbólumra;
forgassukaDgombot aszimbólumra.
SZÉLVÉDŐ ÉS ELÜLSŐ OLDALABLAKOK
GYORS PÁRA- ÉS JÉGMENTESÍTÉSE
(MAX-DEF funkció)
Az alábbiak szerint járjunk el:
forgassuk az A gombot aszimbólumra;
forgassukaCgombot a 4szimbólumra;
forgassukaDgombot aszimbólumra.
a B tolókart állítsuk aszimbólumra.
A pára-/jégmentesség elérésekor a kezelőszervekkel
állítsuk be a kívánt kényelmi feltételeknek megfelelő
normál használati állapotot.
51
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Ablaküvegek páramentesítése
Magas külső páratartalom esetén és/vagy esős időben
és/vagy magas külső és belső hőmérséklet-különbség
esetén az ablakok párásodásának megelőzésére
ajánlott beállítások:
a B tolókart állítsuk aszimbólumra.
forgassuk az A gombot aszimbólumra;
forgassukaCgombot a 2 szimbólumra;
a D gombot forgassuk aszimbólumhoz, vagy
ha a párásodás nem jelentkezik, a
szimbólumra.
VENTILÁTOR SEBESSÉG BEÁLLÍTÁSA
Az utastér szellőztetésének megfelelő beállításához
az alábbiak szerint járjunk el:
nyissuk ki teljesen a középső és az oldalsó
levegőnyílásokat;
az A gombot forgassuk a kék mezőbe;
a B tolókart állítsuk aszimbólumra.
a C gombbal állítsuk be a kívánt
sebességfokozatot;
forgassukaDgombot aszimbólumra.BELSŐ LEVEGŐ KERINGTETÉS
BEKAPCSOLÁSA
a B tolókart állítsuk a
szimbólumra.
A szennyezett külső levegő bejutásának
megakadályozása érdekében alagútban vagy forgalmi
dugóban tanácsos a belső levegő keringtetés funkciót
bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát,
különösen, ha többen utaznak a járműben, mert
jelentősen fokozza az ablakok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés
funkció használata lehetővé teszi a rendszer
működésének (az utastér felfűtésének vagy
lehűtésének) meggyorsítását. Azonban nem ajánlatos
bekapcsolni esős, hideg időben, mert ilyenkor
jelentősen növeli az ablakok párásodási hajlamát.
A HÁTSÓ ABLAK ÉS A KÜLSŐ
VISSZAPILLANTÓ TÜKRÖK PÁRA- ÉS
JÉGMENTESÍTÉSE
(adott változat/piac esetében)
Nyomjuk meg a
ábra 47 gombot a funkció
bekapcsolásához: A funkció bekapcsolt állapotát a
gombon lévő led kigyulladása jelzi.
A funkció kikapcsolásához nyomjuk meg ismét a
gombot.
FIGYELMEZTETÉS Ne ragasszunk címkét, matricát a
hátsó ablak belső felületén lévő fűtőszálakra, mert
ezzel veszélyeztetjük azok megfelelő működését.
