2017 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

1.3 16V Multijet 80 CV Euro 6 - 1.3 16V Multijet
95 CV Euro 6Előírt üzemanyagok és
eredeti kenőanyagok
liter kg
Üzemanyagtartály: 45 -Gázolaj gépjárművek
számára (EN 590
szabvány) ebből tartalék: 6/7 -
Motor hűtőrendszer: 7,6 -Desztillált víz és
PARAFLUUP folyadék
50%-os keveréke
(*)
Motorolajteknő: 3,7 3,13
SELENIA WR
FORWARD.
Motorolajteknő és olajszűrő: 3,9 3,30
Sebességváltó/differenciálmű: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Hidraulikus szervokormány 0,38 0,35TUTELA
TRANSMISSION GI/E
Hidraulikus fékkörök: - 0,5 TUTELA TOP 4
Szélvédő-/hátsó ablakmosó
folyadék tartály:3,0 -Víz és folyadék keveréke
TUTELA
PROFESSIONAL SC
35
(*)Különösen zord éghajlati viszonyok között 60% PARAFLUUPfolyadék és 40% ioncserélt víz keveréke javasolt.
253
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FOLYADÉKOK ÉS KENŐANYAGOK
A Karbantartási terv által meghatározott követelmények kielégítése érdekében a gépkocsiba töltött motorolaj
gondos fejlesztés és tesztelés eredményeként jött létre. A kedvező üzemanyag-fogyasztás és károsanyag-
kibocsátás akkor biztosítható, ha folyamatosan az előírt kenőanyagokat használjuk. A kenőanyag minősége
meghatározó a motor működése és élettartama szempontjából.
AZ AJÁNLOTT KENŐANYAGOK ÉS FOLYADÉKOK JELLEMZŐI
Felhasználás Jellemzők SpecifikációEredeti
kenőanyagok és
folyadékokAlkalmazások
Kenőanyagok
benzinüzemű
motorokhozSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference N°
F603.C07A Karbantartási terv
szerint
Kenőanyagok Diesel-
motorokhozSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
vagy MS-90047SELENIA WR
FORWARD
Contractual Technical
Reference N°
F842.F13A Karbantartási terv
szerint
Amennyiben nem állnak rendelkezésre a specifikus igénynek megfelelő kenőanyagok, a feltöltéshez olyan
terméket használjunk, amely megfelel a megadott jellemzőknek; ilyen esetben a motor optimális teljesítménye
nem garantált.
A fent ismertetett termékektől eltérő minőségű olajok használata károsíthatja a motort , és az
okozott károkra nem terjed ki a garancia.
254
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

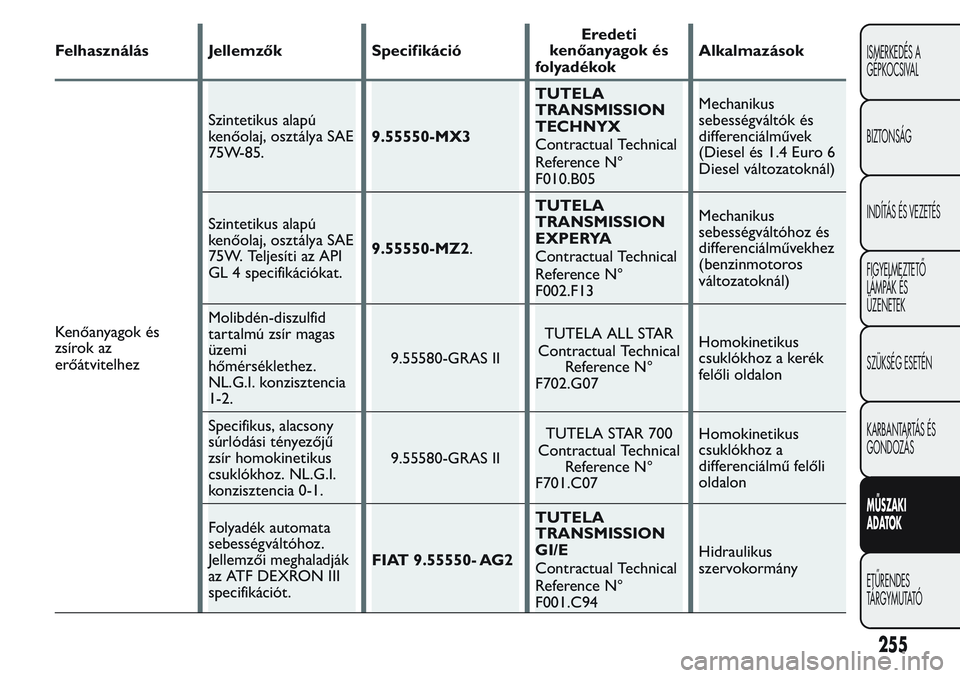

Felhasználás Jellemzők SpecifikációEredeti
kenőanyagok és
folyadékokAlkalmazások
Kenőanyagok és
zsírok az
erőátvitelhezSzintetikus alapú
kenőolaj, osztálya SAE
75W-85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference N°
F010.B05Mechanikus
sebességváltók és
differenciálművek
(Diesel és 1.4 Euro 6
Diesel változatoknál)
Szintetikus alapú
kenőolaj, osztálya SAE
75W. Teljesíti az API
GL 4 specifikációkat.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Mechanikus
sebességváltóhoz és
differenciálművekhez
(benzinmotoros
változatoknál)
Molibdén-diszulfid
tartalmú zsír magas
üzemi
hőmérséklethez.
NL.G.I. konzisztencia
1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Homokinetikus
csuklókhoz a kerék
felőli oldalon
Specifikus, alacsony
súrlódási tényezőjű
zsír homokinetikus
csuklókhoz. NL.G.I.
konzisztencia 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Homokinetikus
csuklókhoz a
differenciálmű felőli
oldalon
Folyadék automata
sebességváltóhoz.
Jellemzői meghaladják
az ATF DEXRON III
specifikációt.FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference N°
F001.C94Hidraulikus
szervokormány
255
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

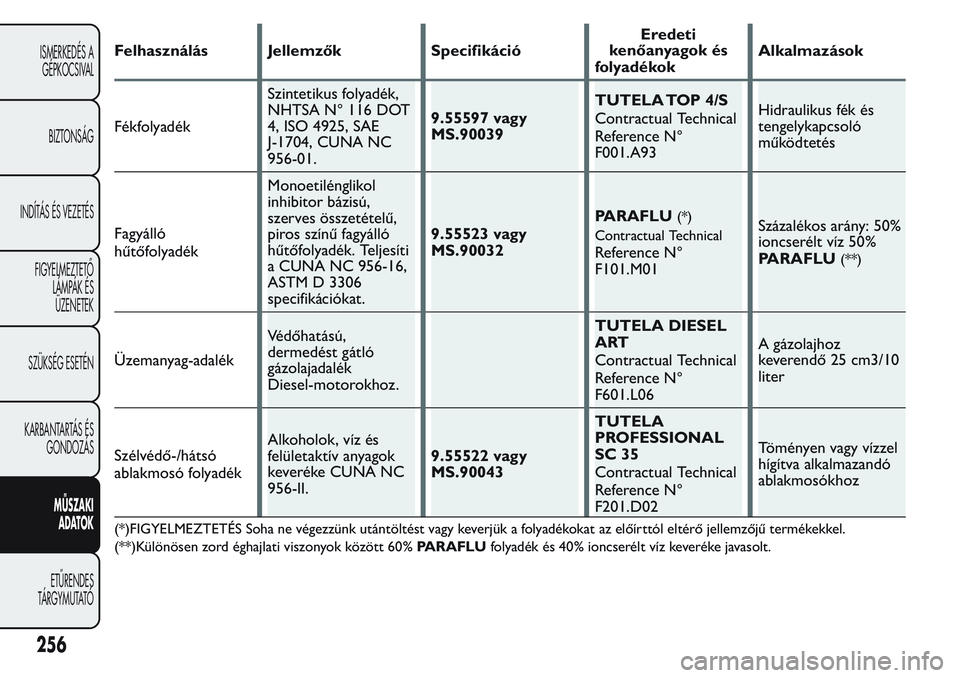

Felhasználás Jellemzők SpecifikációEredeti
kenőanyagok és
folyadékokAlkalmazások
FékfolyadékSzintetikus folyadék,
NHTSA N° 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 vagy
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N°
F001.A93Hidraulikus fék és
tengelykapcsoló
működtetés
Fagyálló
hűtőfolyadékMonoetilénglikol
inhibitor bázisú,
szerves összetételű,
piros színű fagyálló
hűtőfolyadék. Teljesíti
a CUNA NC 956-16,
ASTM D 3306
specifikációkat.9.55523 vagy
MS.90032PARAFLU
(*)
Contractual Technical
Reference N°
F101.M01Százalékos arány: 50%
ioncserélt víz 50%
PARAFLU(**)
Üzemanyag-adalékVédőhatású,
dermedést gátló
gázolajadalék
Diesel-motorokhoz.TUTELA DIESEL
ART
Contractual Technical
Reference N°
F601.L06A gázolajhoz
keverendő 25 cm3/10
liter
Szélvédő-/hátsó
ablakmosó folyadékAlkoholok, víz és
felületaktív anyagok
keveréke CUNA NC
956-II.9.55522 vagy
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference N°
F201.D02Töményen vagy vízzel
hígítva alkalmazandó
ablakmosókhoz
(*)FIGYELMEZTETÉS Soha ne végezzünk utántöltést vagy keverjük a folyadékokat az előírttól eltérő jellemzőjű termékekkel.
(**)Különösen zord éghajlati viszonyok között 60%PARAFLUfolyadék és 40% ioncserélt víz keveréke javasolt.
256
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ÜZEMANYAG-FOGYASZTÁS
Az alábbi táblázatban megadott üzemanyag-fogyasztás értékeket az erre vonatkozó európai irányelvek által
előírt hitelesítési vizsgálatok alapján határozták meg.
A fogyasztás meghatározására szolgáló eljárások a következők:
városi közlekedés: hidegindítással kezdődik, majd egy szokásos városi út szimulációjával folytatódik;
országúti ciklus: gyakori gyorsításokat tartalmaz minden sebességfokozatban, hasonlóan a jármű szokásos
országúti használatához; a sebesség 0 és 120 km/h között váltakozik;
vegyes fogyasztás: meghatározásakor a városi ciklus fogyasztását kb. 37%-os, az országúti fogyasztást kb.
63%-os súllyal veszik számításba.
FIGYELMEZTETÉS Az út minősége, a forgalmi viszonyok, az időjárás, a vezetési stílus, a jármű általános
állapota, felszereltségi szintje, a légkondicionáló használata, a jármű megterhelése, a tetőcsomagtartó
használata, egyéb körülmények légellenállást vagy gördülési ellenállást befolyásoló hatása a táblázatban
megadott értékektől eltérő üzemanyag-fogyasztást eredményez.
Üzemanyag-fogyasztás az érvényben lévő európai irányelv alapján (liter/100 km)
Változatok Városi Országúti Kombinált használat
1.4 Euro 6 8,9 5,8 6,9
1.3 16V Multijet 80 CV / 95 CV
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 CV / 95 CV
NO START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Cargo változatok
(**)Combi változatok
257
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

CO2-KIBOCSÁTÁS
Az alábbi táblázat a vegyes fogyasztásra vonatkozó CO2-kibocsátás értékeit tartalmazza.
VáltozatokCO2-kibocsátás az érvényben lévő európai irányelv
alapján (g/km)
1.4 Euro 6161
1.3 16V Multijet 80 CV / 95 CV Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 CV / 95 CV NO START & STOP Euro
6115 (*) / 118 (**)
(*) Cargo változatok
(**) Combi változatok
258
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

RÁDIOFREKVENCIÁS TÁVIRÁNYÍTÓ : HATÓSÁGI SZABÁLYOZÁS
ábra 208F0T0376
259
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI
ADATOK
ETŰRENDES
TÁRGYMUTATÓ

AZ ÉLETTARTAMUK VÉGÉT ELÉRT JÁRMŰVEK KEZELÉSÉRE VONATKOZÓ
RENDELKEZÉSEK
A Fiat évek óta fejleszti a környezet megóvására irányuló globális elkötelezettségét azzal, hogy a gyártási
eljárások folyamatos tökéletesítésével egyre inkább "környezetbarát" termékeket állít elő. Tekintettel az
ügyfelek számára a lehetséges legjobb szolgáltatás biztosításának kötelezettségét és a környezetvédelmi
szabályok betartását előíró 2000/53/EU Európai irányelvre, a Fiat a felhasználói számára felajánlja a gépkocsi (*)
életútja végén a külön költség nélküli átvételt az újrahasznosításra irányuló feldolgozásra.
A fenti Európai irányelv konkrét ajánlásokat tartalmaz a gépjárművek begyűjtésének megszervezésére anélkül,
hogy az utolsó tulajdonos vagy üzemeltető számára ez külön költséggel járjon, tekintettel arra, hogy a jármű
piaci értéke nulla vagy negatív. Részletesebben, az Európai Unió országaiban 2007. január 1-ig a díjmentes
begyűjtés csak a 2002. július 1-től forgalomba helyezett gépkocsikra vonatkozott, azonban 2007-től a
díjmentes begyűjtés a forgalomba helyezés időpontjától függetlenül, minden gépjárműre vonatkozik, feltéve,
hogy az minden lényeges fődarabot (különösen a motort és a kocsiszekrényt) tartalmaz, és utólagosan
beépített, környezetre káros hulladék anyagot nem tartalmaz.
Ha az Ön gérjárműve elérte élettartama végét, a költségek nélküli visszavételt a kereskedelmi képviselőinknél,
vagy a Fiat jóváhagyott gyűjtő- és bontóközpontjaiban kezdeményezheti. Ezek a gondosan kiválasztott
központok garantálják a begyűjtés, a szétbontás és az újrahasznosítás szakszerű és hatékony végrehajtását a
környezet kímélése mellett.
A bontó- és gyűjtőközpontokról a Fiat és Fiat Haszongépjármű kereskedelmi képviselőinek hálózatánál, vagy
az alábbi zöld számon: 00800 3428 0000, vagy a Fiat internetes oldalán találhat további információkat.
(*) Személygépkocsik, azaz maximálisan kilenc személy szállítására szolgáló, legfeljebb 3,5 tonna össztömegű
gépjárművek esetén
