2017 FIAT FIORINO Kezelési és karbantartási útmutató (in Hungarian)

A záráshoz fordítsuk záró pozícióba a kulcsot, vagy
nyomjuk meg a távvezérlő
gombját.
FIGYELMEZTETÉS
Zárásnál csukja be teljesen a jobb oldali
szárnyasajtót 2 ábra 78, majd a bal
oldali szárnyasajtót 1 ábra 78. Soha ne csuka be
igyidejűleg a két ajtót .
Az első ajtó vészhelyzeti nyitása az autó
belsejéből
Az utastérből mozgassa a A ábra 81 zárat.A második ajtószárny nyitása
Az első ajtószárny kinyitása után húzzuk meg a kart
A ábra 82 a nyíl által jelzett irányba.
FIGYELMEZTETÉS Az "A" kilincs ábra 82 kizárólag
az ábrán látható irányban használható.
ábra 81F0T0060ábra 82F0T0142
77
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

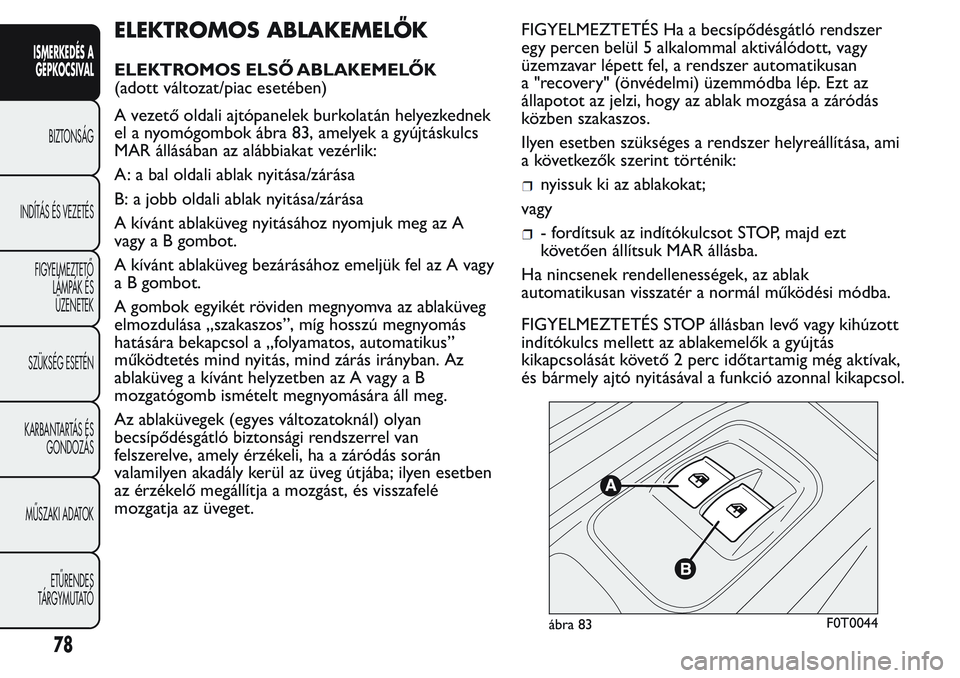

ELEKTROMOS ABLAKEMELŐK
ELEKTROMOS ELSŐ ABLAKEMELŐK
(adott változat/piac esetében)
A vezető oldali ajtópanelek burkolatán helyezkednek
el a nyomógombok ábra 83, amelyek a gyújtáskulcs
MAR állásában az alábbiakat vezérlik:
A: a bal oldali ablak nyitása/zárása
B: a jobb oldali ablak nyitása/zárása
A kívánt ablaküveg nyitásához nyomjuk meg az A
vagyaBgombot.
A kívánt ablaküveg bezárásához emeljük fel az A vagy
a B gombot.
A gombok egyikét röviden megnyomva az ablaküveg
elmozdulása „szakaszos”, míg hosszú megnyomás
hatására bekapcsol a „folyamatos, automatikus”
működtetés mind nyitás, mind zárás irányban. Az
ablaküveg a kívánt helyzetben az A vagy a B
mozgatógomb ismételt megnyomására áll meg.
Az ablaküvegek (egyes változatoknál) olyan
becsípődésgátló biztonsági rendszerrel van
felszerelve, amely érzékeli, ha a záródás során
valamilyen akadály kerül az üveg útjába; ilyen esetben
az érzékelő megállítja a mozgást, és visszafelé
mozgatja az üveget.FIGYELMEZTETÉS Ha a becsípődésgátló rendszer
egy percen belül 5 alkalommal aktiválódott, vagy
üzemzavar lépett fel, a rendszer automatikusan
a "recovery" (önvédelmi) üzemmódba lép. Ezt az
állapotot az jelzi, hogy az ablak mozgása a záródás
közben szakaszos.
Ilyen esetben szükséges a rendszer helyreállítása, ami
a következők szerint történik:
nyissuk ki az ablakokat;
vagy
- fordítsuk az indítókulcsot STOP, majd ezt
követően állítsuk MAR állásba.
Ha nincsenek rendellenességek, az ablak
automatikusan visszatér a normál működési módba.
FIGYELMEZTETÉS STOP állásban levő vagy kihúzott
indítókulcs mellett az ablakemelők a gyújtás
kikapcsolását követő 2 perc időtartamig még aktívak,
és bármely ajtó nyitásával a funkció azonnal kikapcsol.
ábra 83F0T0044
78
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Az elektromos ablakemelők helytelen
használata veszélyes lehet . A működtetés
előtt és közben is mindig ügyeljünk arra, hogy
az utasok testi épségét ne veszélyeztessék
sem közvetlenül a mozgó üvegek, sem az olyan
tárgyak, amelyeket magával húz, vagy
amelyeknek nekiütközik. Mindig húzzuk ki a
gyújtáskulcsot , amikor kiszállunk a
gépkocsiból, hogy megelőzzük az ablakemelők
felügyelet nélküli működtetését , ami a
gépkocsiban maradó utasokra veszélyt
jelenthet .
ELSŐ KÉZI ABLAKMOZGATÓK
Egyes változatokon az elülső oldalablakok manuálisan
mozgathatók.
A nyitáshoz vagy záráshoz a megfelelő oldali kézi
forgattyút használjuk.
CSOMAGTÉR
VÉSZHELYZETI NYITÁS BELÜLRŐL
Szükség esetén a csomagtér belülről az alábbiakban
leírt módon nyitható:
nyissuk ki az oldalsó tolóajtót és hajtsuk le a hátsó
ülés háttámláját oly módon, hogy elérjük a
csomagteret (versioni Combi N1 változatok);
vagy
nyissuk ki az oldalsó tolóajtót (Cargo változatok);
húzza meg a jobb oldali ajtószárny belső részén
elhelyezkedő fogantyút A ábra 84;
a kilincs segítségével nyissa ki a baloldali
szárnyasajtót (lásd ennek a fejezetnek az “Ajtók”
bekezdését).
ábra 84F0T0060
79
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Ha olyan területen utazunk, ahol az
üzemanyag-feltöltés nehézségekbe
ütközik, és kannában tartalék üzemanyagot
viszünk magunkkal, szigorúan tartsuk be a
törvényi előírásokat , csak jóváhagyott típusú
kannát használjunk, és rögzítsük azt
megfelelően. Még így is megnő a tűzveszély egy
esetleges baleset bekövetkezésekor.
FIGYELMEZTETÉS
Rakodáskor mindig ügyeljünk arra, hogy
ne lépjük túl a megengedett terhelési
ér tékeket (lásd a "Műszaki adatok" című
fejezetet). Gondosan rendezzük el és rögzítsük a
csomagokat , mert azok előrecsúszása egy
esetleges hir telen fékezéskor az utasok
sérülését okozhatja.
A KALAPTARTÓ ELTÁVOLÍTÁSA (Combi
verziók)
(bizonyos változatok/piacok esetében)
A kalaptartó ábra 85 két részből áll. A teljes
eltávolítását az alábbiak szerint végezzük:
nyissa ki a hátsó ajtókat; emelje fel az elülső A
részt ábra 85 az A rögzítőelemet ábra 86
kiakasztva az F helyéről ábra 86.
Emeljük fel a hátsó B részt ábra 85aBésC
ábra 86 rögzítőelemeket kiakasztvaaDésE
helyéről ábra 86;
Teljesen előrehajtott ülésnél az előzőekben leírtak
szerint kiemelt kalaptartó polc az elülső ülések
támlája és az előrehajtott hátsó ülések között
helyezhető el.
ábra 85F0T0062
ábra 86F0T0456
80
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A kalaptartó polc visszahelyezéséhez a fent leírt
műveleteket fordított sorrendben hajtsuk végre.
FIGYELMEZTETÉS
Teljes mér tékben tilos a hátsó üléssor
előrehajtott háttámláján rakományt
vagy csomagokat szállítani. Az első ülések
támlájának ütköző tárgyak súlyos sérüléseket
okozhatnak a járműben utazóknak.
A CSOMAGTÉR MEGNÖVELÉSE
Az alábbiak szerint járjon el:
nyissuk ki a hátsó ajtókat, és emeljük ki a hátsó
kalaptartó polcot (az utasításokat lásd az előző
részben);
süllyesszük le teljesen a hátsó ülések fejtámláit;
húzzuk oldalra és igazítsuk el a biztonsági övet, és
ügyeljünk arra, hogy ne legyen megcsavarodva;
húzza meg az A ábra 87 kart a háttámla
rögzítésének oldásához, és döntse előre
a háttámlát, így egy egységes rakodófelületet
kapunk. A kar felemelését a "piros sáv"
megjelenése mutatja.
A csomagtér további megnöveléséhez húzza meg a
támla hátulján lévő fogantyút A ábra 88, és hajtsa
előre az ülést és a háttámlát.
A HÁTSÓ ÜLÉS ELTÁVOLÍTÁSA
Ha a rakomány terjedelme szükségessé teszi, a
rakodótér tovább bővíthető a hátsó ülés teljes
eltávolításával.
ábra 87F0T0921ábra 88F0T0065
81
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Combi változatok
Miután a hátsó ülést előre hajtotta az előzőekben
leírt módon, húzza meg az ülés két oldalán alul
található karokat A ábra 89 (oldalanként egy).
A HÁTSÓ ÜLÉS VISSZAÁLLÍTÁSA
Az alábbiak szerint járjon el:
ellenőrizzük a biztonsági övek megfelelő
elhelyezkedését a számukra szolgáló vezető
elemekben;
állítsuk vízszintes helyzetbe az előrehajtott ülést,
és ellenőrizzük annak biztos reteszelődését;
hajtsuk hátra, a használati helyzetbe a háttámlát, és
ellenőrizzük annak biztos reteszelődését.
Az osztott ülések üléspárnái alatt található (ábra 90)
címke tartalmazza a padlólemezhez történő rögzítés
műveletét.A RAKOMÁNY RÖGZÍTÉSE
A rakomány rögzítéséhez a csomagtér padlón (a
változattól függő számú) lehorgonyzó gyűrű áll
rendelkezésre:
ábra 91: Cargo Verziók;
ábra 92: Combi Verziók.
ábra 89F0T0199
ábra 90F0T0302
ábra 91F0T0057
82
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORHÁZTETŐ
NYITÁS
Az alábbiak szerint járjunk el:
húzzuk meg az A ábra 93 kart a nyíl irányában
húzzuk meg az emeltyűt B ábra 94, és emeljük fel a
motorháztetőt;
nyissuk ki a motorháztetőt;
emeljük fel a kitámasztót A ábra 95, és kísérjük azt
kézzel, amíg nem rögzül a kinyitott helyzetében;
ábra 92F0T0058
ábra 93F0T0045
ábra 94F0T0067
ábra 95F0T0216
83
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
A motorháztető felemelése előtt
győződjünk meg arról, hogy az
ablaktörlőkarok nincsenek felemelve a
szélvédőről.
ZÁRÁS
Az alábbiak szerint járjunk el:
egy kézzel tartsuk megemelve a motorháztetőt,
amíg a másik kezünkkel húzzuk magunk felé a
kart A ábra 96, majd engedjük le a B kitámasztót;
Engedjük le a motorháztetőt a motortér fölé, kb.
20 cm magasságra, azután hagyjuk szabadon leesni.
A motorháztető megemelésével győződjünk meg
arról, hogy teljesen reteszelődött, és nem csak
a biztosító horog rögzíti. Ez utóbbi esetben ne
nyomjuk lefelé a motorháztetőt, hanem emeljük
fel, és ismételjük meg az előbbi műveletet.FIGYELMEZTETÉS Az itt leírt nyitási / zárási
műveleteket a motorháztető belső oldalán
elhelyezett címke illusztrálja (lásd ábra 97).
FIGYELMEZTETÉS
A biztonság érdekében menet közben
feltétlenül szükséges a motorháztető
megfelelő reteszelődése. Ezért mindig
ellenőrizzük a motorháztető megfelelő
reteszelődését . Ha menet közben észrevesszük,
hogy a záródás nem megfelelő, azonnal álljunk
meg, és végezzük el a motorháztető megfelelő
zárását .
ábra 96F0T0283ábra 97F0T0215
