2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

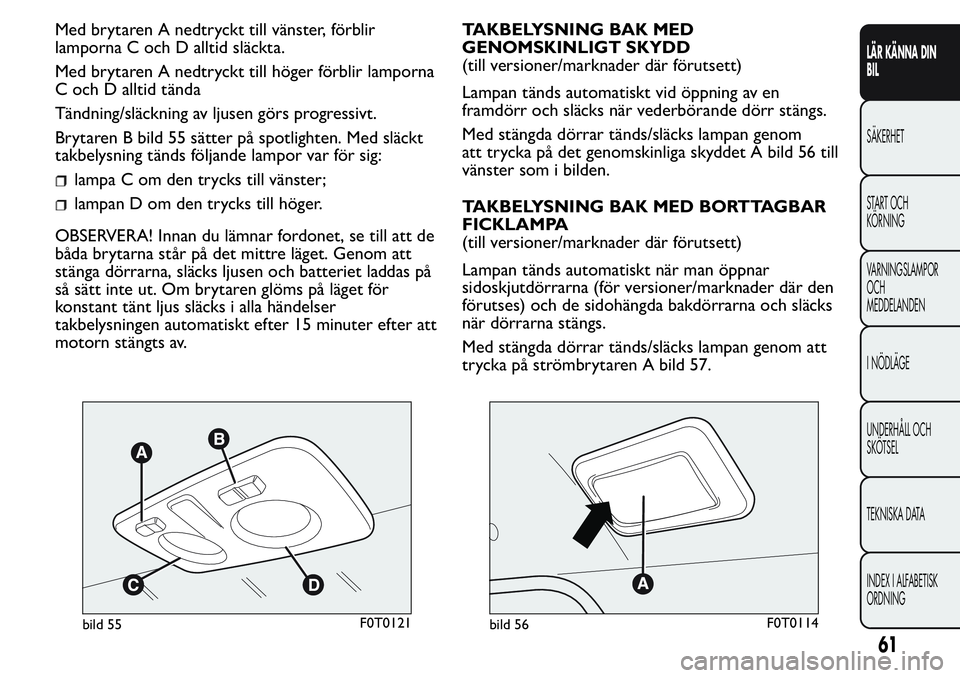

Med brytaren A nedtryckt till vänster, förblir
lamporna C och D alltid släckta.
Med brytaren A nedtryckt till höger förblir lamporna
C och D alltid tända
Tändning/släckning av ljusen görs progressivt.
Brytaren B bild 55 sätter på spotlighten. Med släckt
takbelysning tänds följande lampor var för sig:
lampa C om den trycks till vänster;
lampan D om den trycks till höger.
OBSERVERA! Innan du lämnar fordonet, se till att de
båda brytarna står på det mittre läget. Genom att
stänga dörrarna, släcks ljusen och batteriet laddas på
så sätt inte ut. Om brytaren glöms på läget för
konstant tänt ljus släcks i alla händelser
takbelysningen automatiskt efter 15 minuter efter att
motorn stängts av.TAKBELYSNING BAK MED
GENOMSKINLIGT SKYDD
(till versioner/marknader där förutsett)
Lampan tänds automatiskt vid öppning av en
framdörr och släcks när vederbörande dörr stängs.
Med stängda dörrar tänds/släcks lampan genom
att trycka på det genomskinliga skyddet A bild 56 till
vänster som i bilden.
TAKBELYSNING BAK MED BORTTAGBAR
FICKLAMPA
(till versioner/marknader där förutsett)
Lampan tänds automatiskt när man öppnar
sidoskjutdörrarna (för versioner/marknader där den
förutses) och de sidohängda bakdörrarna och släcks
när dörrarna stängs.
Med stängda dörrar tänds/släcks lampan genom att
trycka på strömbrytaren A bild 57.
bild 55F0T0121bild 56F0T0114
61
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

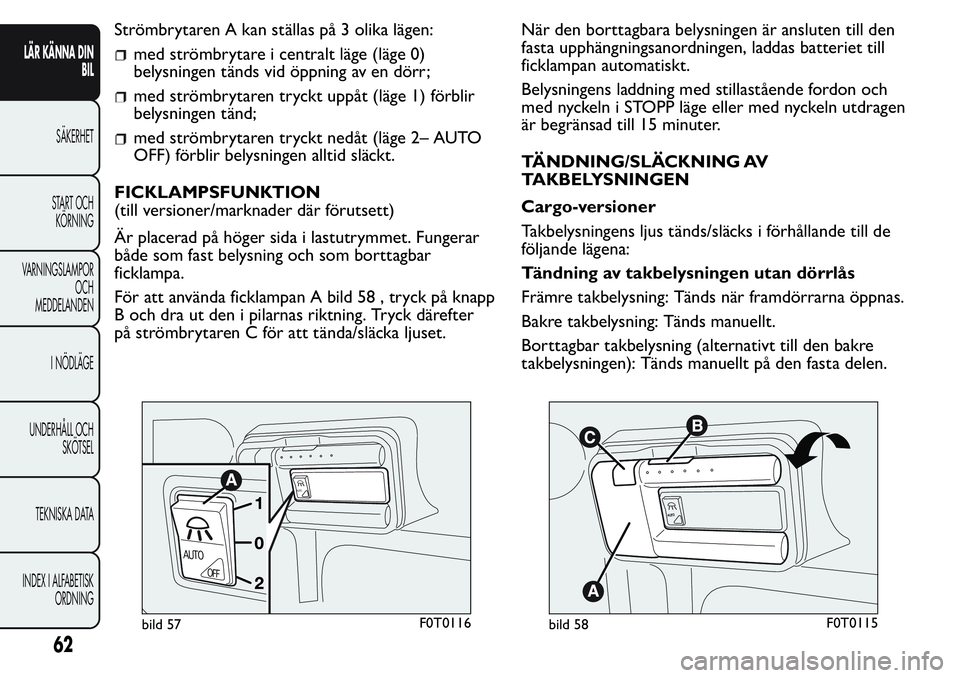

Strömbrytaren A kan ställas på 3 olika lägen:
med strömbrytare i centralt läge (läge 0)
belysningen tänds vid öppning av en dörr;
med strömbrytaren tryckt uppåt (läge 1) förblir
belysningen tänd;
med strömbrytaren tryckt nedåt (läge 2– AUTO
OFF) förblir belysningen alltid släckt.
FICKLAMPSFUNKTION
(till versioner/marknader där förutsett)
Är placerad på höger sida i lastutrymmet. Fungerar
både som fast belysning och som borttagbar
ficklampa.
För att använda ficklampan A bild 58 , tryck på knapp
B och dra ut den i pilarnas riktning. Tryck därefter
på strömbrytaren C för att tända/släcka ljuset.När den borttagbara belysningen är ansluten till den
fasta upphängningsanordningen, laddas batteriet till
ficklampan automatiskt.
Belysningens laddning med stillastående fordon och
med nyckeln i STOPP läge eller med nyckeln utdragen
är begränsad till 15 minuter.
TÄNDNING/SLÄCKNING AV
TAKBELYSNINGEN
Cargo-versioner
Takbelysningens ljus tänds/släcks i förhållande till de
följande lägena:
Tändning av takbelysningen utan dörrlås
Främre takbelysning: Tänds när framdörrarna öppnas.
Bakre takbelysning: Tänds manuellt.
Borttagbar takbelysning (alternativt till den bakre
takbelysningen): Tänds manuellt på den fasta delen.
AUTO
AUTO
OFF
bild 57F0T0116
A
UT
O
bild 58F0T0115
62
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

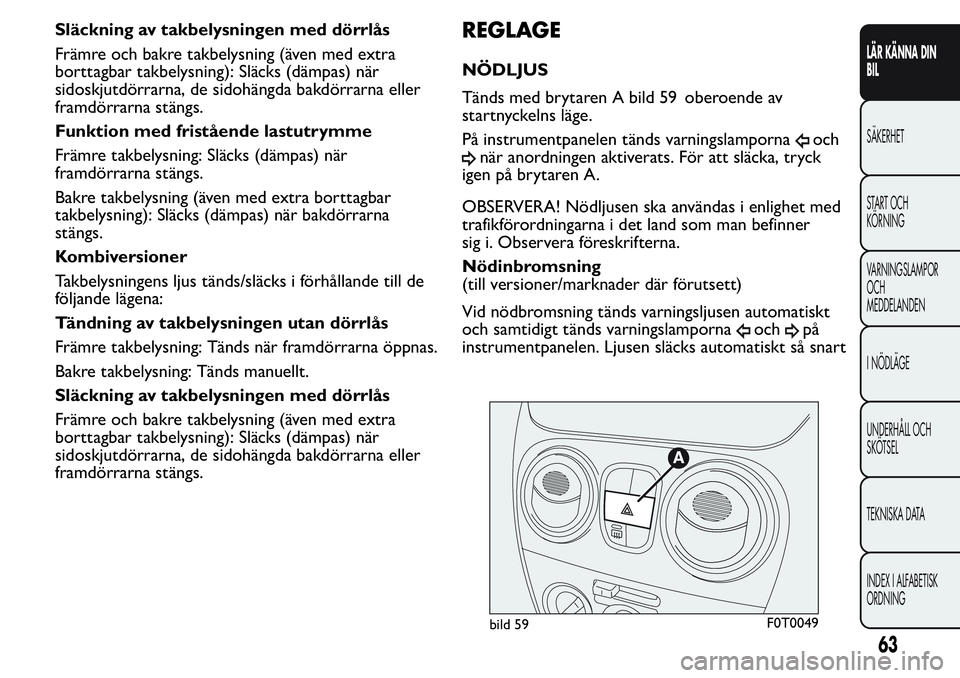

Släckning av takbelysningen med dörrlås
Främre och bakre takbelysning (även med extra
borttagbar takbelysning): Släcks (dämpas) när
sidoskjutdörrarna, de sidohängda bakdörrarna eller
framdörrarna stängs.
Funktion med fristående lastutrymme
Främre takbelysning: Släcks (dämpas) när
framdörrarna stängs.
Bakre takbelysning (även med extra borttagbar
takbelysning): Släcks (dämpas) när bakdörrarna
stängs.
Kombiversioner
Takbelysningens ljus tänds/släcks i förhållande till de
följande lägena:
Tändning av takbelysningen utan dörrlås
Främre takbelysning: Tänds när framdörrarna öppnas.
Bakre takbelysning: Tänds manuellt.
Släckning av takbelysningen med dörrlås
Främre och bakre takbelysning (även med extra
borttagbar takbelysning): Släcks (dämpas) när
sidoskjutdörrarna, de sidohängda bakdörrarna eller
framdörrarna stängs.REGLAGE
NÖDLJUS
Tänds med brytaren A bild 59 oberoende av
startnyckelns läge.
På instrumentpanelen tänds varningslamporna
och
när anordningen aktiverats. För att släcka, tryck
igen på brytaren A.
OBSERVERA! Nödljusen ska användas i enlighet med
trafikförordningarna i det land som man befinner
sig i. Observera föreskrifterna.
Nödinbromsning
(till versioner/marknader där förutsett)
Vid nödbromsning tänds varningsljusen automatiskt
och samtidigt tänds varningslamporna
ochpå
instrumentpanelen. Ljusen släcks automatiskt så snart
bild 59F0T0049
63
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

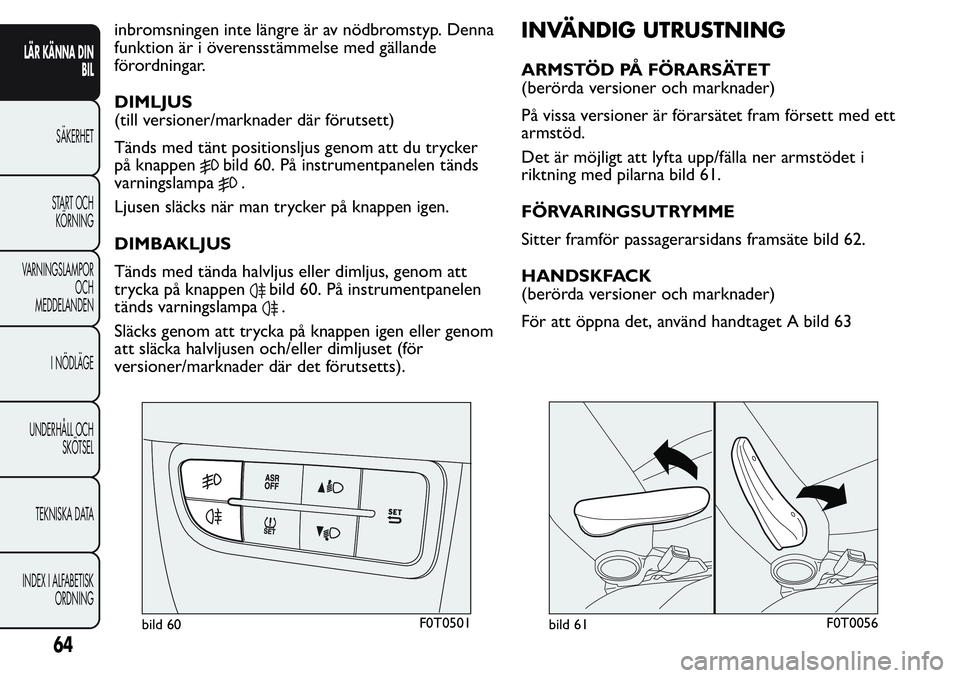

inbromsningen inte längre är av nödbromstyp. Denna
funktion är i överensstämmelse med gällande
förordningar.
DIMLJUS
(till versioner/marknader där förutsett)
Tänds med tänt positionsljus genom att du trycker
på knappen
bild 60. På instrumentpanelen tänds
varningslampa
.
Ljusen släcks när man trycker på knappen igen.
DIMBAKLJUS
Tänds med tända halvljus eller dimljus, genom att
trycka på knappen
bild 60. På instrumentpanelen
tänds varningslampa
.
Släcks genom att trycka på knappen igen eller genom
att släcka halvljusen och/eller dimljuset (för
versioner/marknader där det förutsetts).
INVÄNDIG UTRUSTNING
ARMSTÖD PÅ FÖRARSÄTET
(berörda versioner och marknader)
På vissa versioner är förarsätet fram försett med ett
armstöd.
Det är möjligt att lyfta upp/fälla ner armstödet i
riktning med pilarna bild 61.
FÖRVARINGSUTRYMME
Sitter framför passagerarsidans framsäte bild 62.
HANDSKFACK
(berörda versioner och marknader)
För att öppna det, använd handtaget A bild 63
bild 60F0T0501bild 61F0T0056
64
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

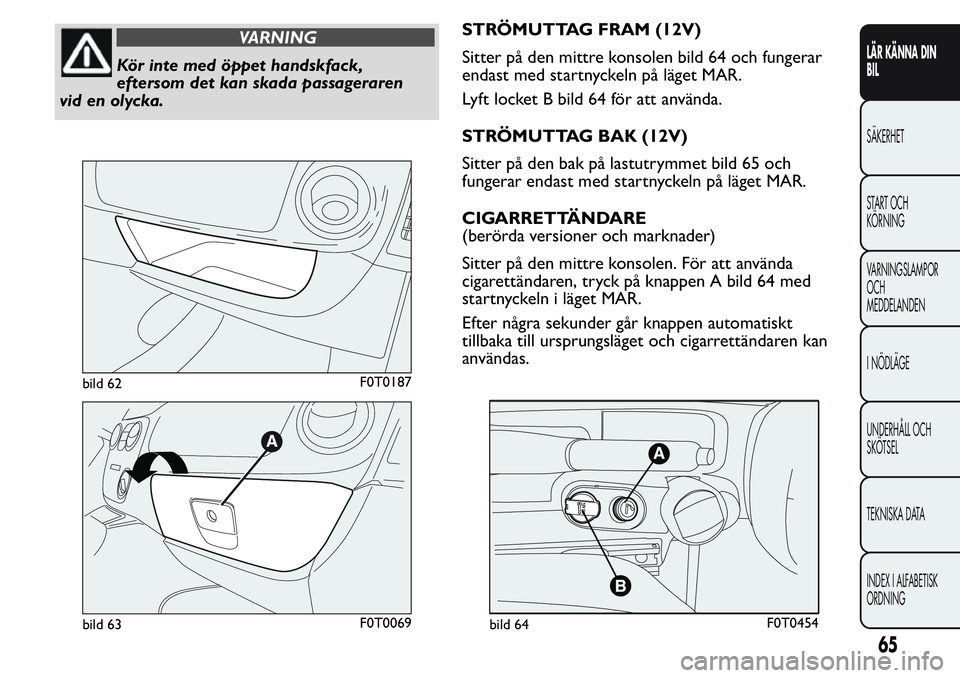

VARNING
Kör inte med öppet handskfack,
eftersom det kan skada passageraren
vid en olycka.STRÖMUTTAG FRAM (12V)
Sitter på den mittre konsolen bild 64 och fungerar
endast med startnyckeln på läget MAR.
Lyft locket B bild 64 för att använda.
STRÖMUTTAG BAK (12V)
Sitter på den bak på lastutrymmet bild 65 och
fungerar endast med startnyckeln på läget MAR.
CIGARRETTÄNDARE
(berörda versioner och marknader)
Sitter på den mittre konsolen. För att använda
cigarettändaren, tryck på knappen A bild 64 med
startnyckeln i läget MAR.
Efter några sekunder går knappen automatiskt
tillbaka till ursprungsläget och cigarrettändaren kan
användas.
bild 62F0T0187
bild 63F0T0069bild 64F0T0454
65
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

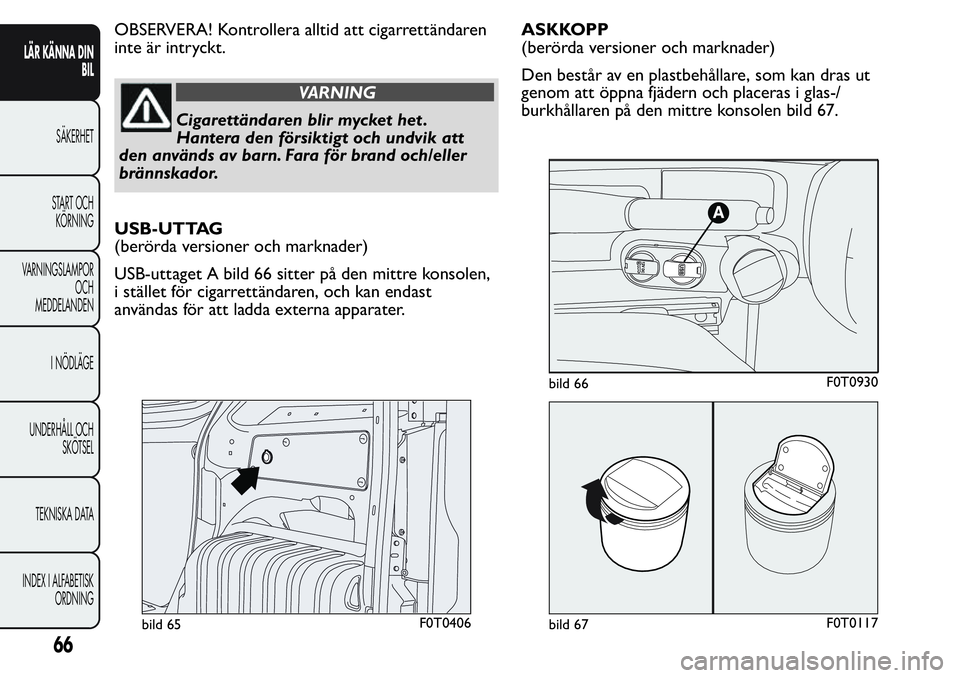

OBSERVERA! Kontrollera alltid att cigarrettändaren
inte är intryckt.
VARNING
Cigarettändaren blir mycket het .
Hantera den försiktigt och undvik att
den används av barn. Fara för brand och/eller
brännskador.
USB-UTTAG
(berörda versioner och marknader)
USB-uttaget A bild 66 sitter på den mittre konsolen,
i stället för cigarrettändaren, och kan endast
användas för att ladda externa apparater.ASKKOPP
(berörda versioner och marknader)
Den består av en plastbehållare, som kan dras ut
genom att öppna fjädern och placeras i glas-/
burkhållaren på den mittre konsolen bild 67.
bild 65F0T0406
bild 66F0T0930
bild 67F0T0117
66
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

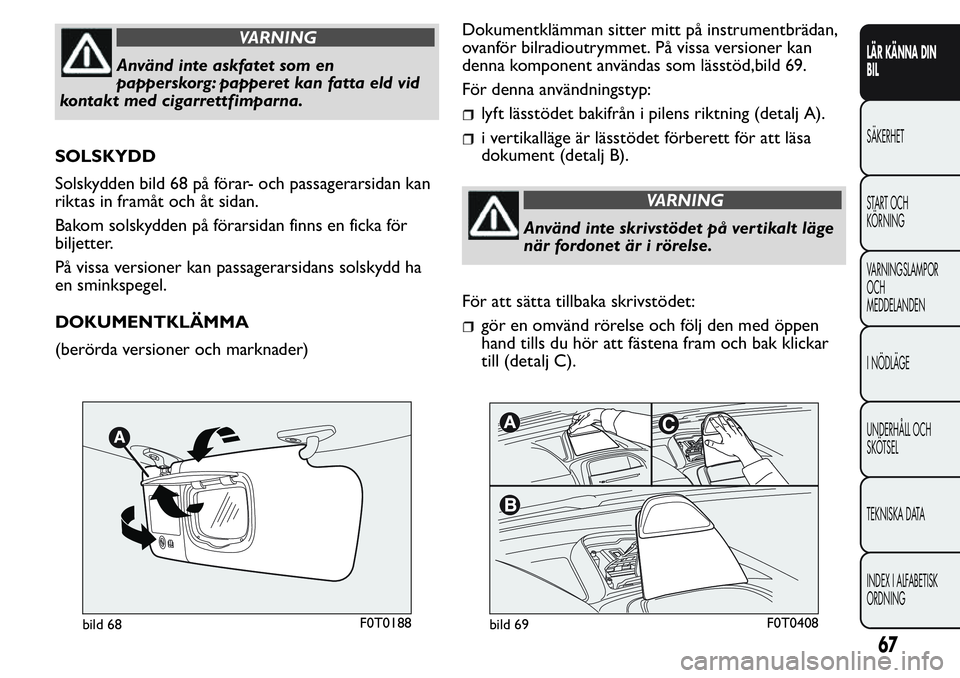

VARNING
Använd inte askfatet som en
papperskorg: papperet kan fatta eld vid
kontakt med cigarrettfimparna.
SOLSKYDD
Solskydden bild 68 på förar- och passagerarsidan kan
riktas in framåt och åt sidan.
Bakom solskydden på förarsidan finns en ficka för
biljetter.
På vissa versioner kan passagerarsidans solskydd ha
en sminkspegel.
DOKUMENTKLÄMMA
(berörda versioner och marknader)Dokumentklämman sitter mitt på instrumentbrädan,
ovanför bilradioutrymmet. På vissa versioner kan
denna komponent användas som lässtöd,bild 69.
För denna användningstyp:
lyft lässtödet bakifrån i pilens riktning (detalj A).
i vertikalläge är lässtödet förberett för att läsa
dokument (detalj B).
VARNING
Använd inte skrivstödet på vertikalt läge
när fordonet är i rörelse.
För att sätta tillbaka skrivstödet:
gör en omvänd rörelse och följ den med öppen
hand tills du hör att fästena fram och bak klickar
till (detalj C).
bild 68F0T0188bild 69F0T0408
67
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

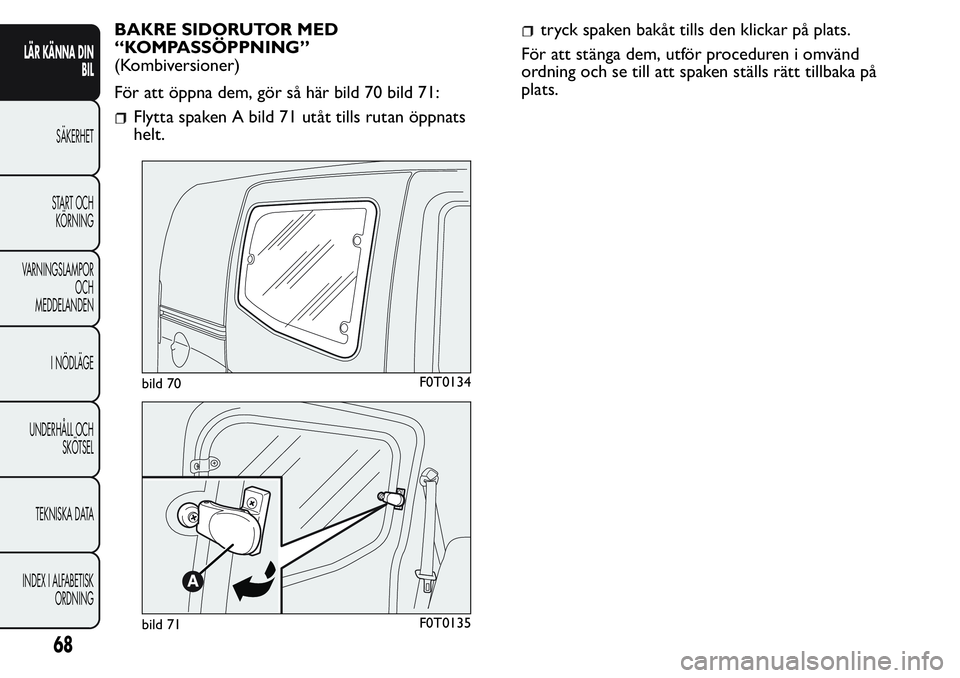

BAKRE SIDORUTOR MED
“KOMPASSÖPPNING”
(Kombiversioner)
För att öppna dem, gör så här bild 70 bild 71:
Flytta spaken A bild 71 utåt tills rutan öppnats
helt.
tryck spaken bakåt tills den klickar på plats.
För att stänga dem, utför proceduren i omvänd
ordning och se till att spaken ställs rätt tillbaka på
plats.
