2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

LARM
(till versioner/marknader där förutsedda)
Larmet har utöver de funktioner hos fjärkontrollen
som beskrivits ovan styrs av en mottagare som sitter
under instrumentbrädan i närheten av säkringsboxen.
UTLÖSNING AV LARM
Larmet aktiveras i följande fall:
Oauktoriserad öppning av en dörr, motorhuven,
bagageluckan eller, i förekommande fall, en av
sidoskjutdörrarna (yttre skydd).
oauktoriserad aktivering av startanordningen
(nyckeln vrids till MAR med en ogiltig nyckel).
kapning av batteriets kablar;
rörelser detekteras inuti kupén (volymetriskt
skydd).
felaktig lyftning/lutning av fordonet.
I vissa utföranden kan larmet leda till aktivering av en
siren och att körriktningsvisarna tänds ( i cirka 26
sekunder) Dern exakta utformningen av
larmsystemet kan variera på olika marknader.
Efter ett visst antal upprepningar av ljud-och
ljussignaler återgår systemet till normalläge.
De volymetriska skydden och lyftskyddet kan
uteslutas genom att använda respektive reglage på
den främre takbelysningen (se avsnitt "Lyftskydd").
OBSERVERA! Motorspärren garanteras av Fiat
CODE, som aktiveras automatiskt när nyckeln
avlägsnas från startanordningen.AKTIVERING AV LARMET
Se till att dörrar och baklucka är stängda, att
startnyckeln står på STOP eller är uttagen och rikta
nyckeln med fjärrkontroll mot bilen och tryck och
släpp sedan knappen
.
Sedan hörs en ljudsignal (inte alla marknader) och
dörrlåset aktiveras.
Aktiveringen av larmet föregås av en automatisk
felsökningsfas: Om ett fel känns av, avger systemet en
ny ljudsignal efter ungefär 4 sekunder från och med
aktiveringen.
I detta fall inaktiveras larmet när knappen
trycks
ner. Kontrollera att dörrarna, motorhuven och
bagageluckan stängts riktigt och koppla larmet på
nytt genom att trycka på knappen
.
Skulle dörrar och luckor inte vara ordentligt stängda
kan larmet inte sättas på.
Om larmet avger en ljudsignal även med dörrarna,
motorhuven och bagageluckan riktigt stängda,
betyder det att systemets läst av ett funktionsfel.
Kontakta därför Fiats Servicenät.
OBSERVERA! Genom att stänga centrallåset med
nyckelns metallinsats, aktiveras inte larmet.
OBSERVERA! Larmet motsvarar gällande
förordningar i de olika länderna.
INAKTIVERING AV LARMET
Tryck på knappen
på nyckeln med fjärrkontrollen.
13
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

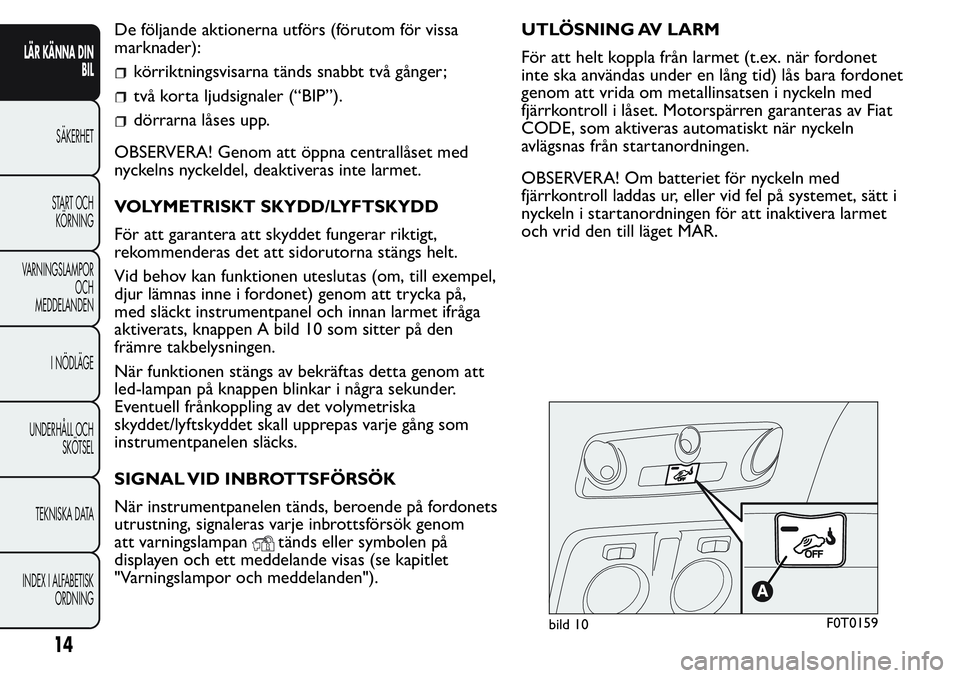

De följande aktionerna utförs (förutom för vissa
marknader):
körriktningsvisarna tänds snabbt två gånger;
två korta ljudsignaler (“BIP”).
dörrarna låses upp.
OBSERVERA! Genom att öppna centrallåset med
nyckelns nyckeldel, deaktiveras inte larmet.
VOLYMETRISKT SKYDD/LYFTSKYDD
För att garantera att skyddet fungerar riktigt,
rekommenderas det att sidorutorna stängs helt.
Vid behov kan funktionen uteslutas (om, till exempel,
djur lämnas inne i fordonet) genom att trycka på,
med släckt instrumentpanel och innan larmet ifråga
aktiverats, knappen A bild 10 som sitter på den
främre takbelysningen.
När funktionen stängs av bekräftas detta genom att
led-lampan på knappen blinkar i några sekunder.
Eventuell frånkoppling av det volymetriska
skyddet/lyftskyddet skall upprepas varje gång som
instrumentpanelen släcks.
SIGNAL VID INBROTTSFÖRSÖK
När instrumentpanelen tänds, beroende på fordonets
utrustning, signaleras varje inbrottsförsök genom
att varningslampan
tänds eller symbolen på
displayen och ett meddelande visas (se kapitlet
"Varningslampor och meddelanden").UTLÖSNING AV LARM
För att helt koppla från larmet (t.ex. när fordonet
inte ska användas under en lång tid) lås bara fordonet
genom att vrida om metallinsatsen i nyckeln med
fjärrkontroll i låset. Motorspärren garanteras av Fiat
CODE, som aktiveras automatiskt när nyckeln
avlägsnas från startanordningen.
OBSERVERA! Om batteriet för nyckeln med
fjärrkontroll laddas ur, eller vid fel på systemet, sätt i
nyckeln i startanordningen för att inaktivera larmet
och vrid den till läget MAR.
bild 10F0T0159
14
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

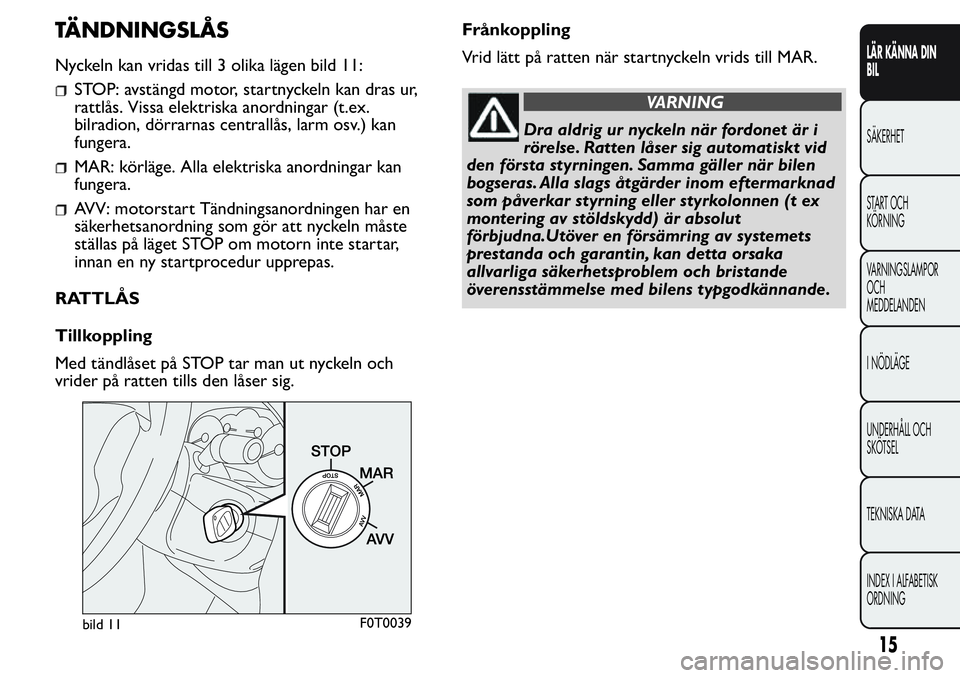

TÄNDNINGSLÅS
Nyckeln kan vridas till 3 olika lägen bild 11:
STOP: avstängd motor, startnyckeln kan dras ur,
rattlås. Vissa elektriska anordningar (t.ex.
bilradion, dörrarnas centrallås, larm osv.) kan
fungera.
MAR: körläge. Alla elektriska anordningar kan
fungera.
AVV: motorstart Tändningsanordningen har en
säkerhetsanordning som gör att nyckeln måste
ställas på läget STOP om motorn inte startar,
innan en ny startprocedur upprepas.
RATTLÅS
Tillkoppling
Med tändlåset på STOP tar man ut nyckeln och
vrider på ratten tills den låser sig.Frånkoppling
Vrid lätt på ratten när startnyckeln vrids till MAR.
VARNING
Dra aldrig ur nyckeln när fordonet är i
rörelse. Ratten låser sig automatiskt vid
den första styrningen. Samma gäller när bilen
bogseras. Alla slags åtgärder inom eftermarknad
som påverkar styrning eller styrkolonnen (t ex
montering av stöldskydd) är absolut
förbjudna.Utöver en försämring av systemets
prestanda och garantin, kan detta orsaka
allvarliga säkerhetsproblem och bristande
överensstämmelse med bilens typgodkännande.
bild 11F0T0039
15
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

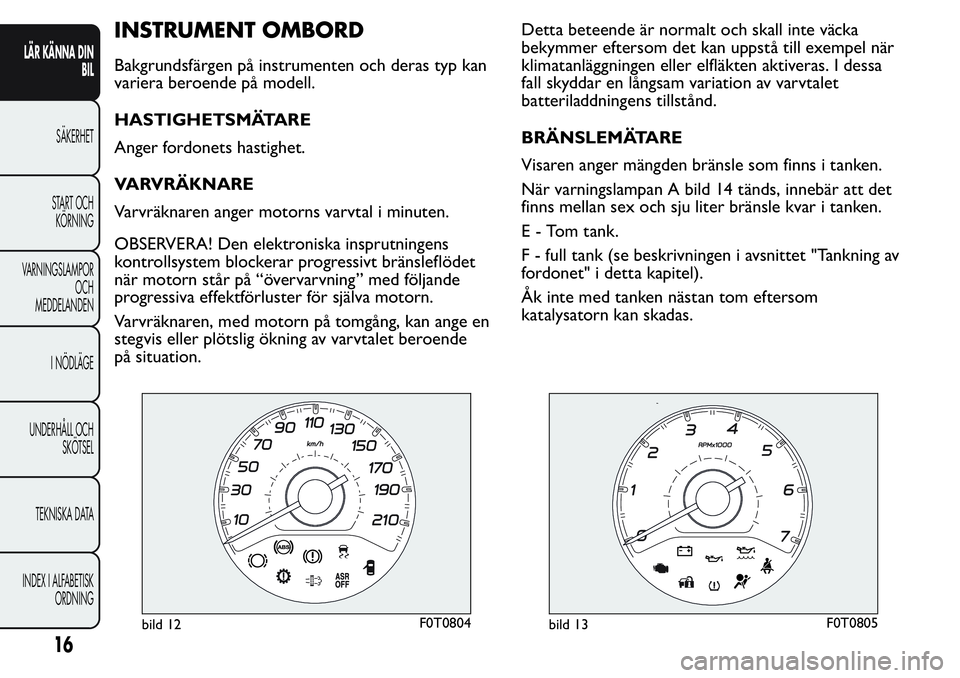

INSTRUMENT OMBORD
Bakgrundsfärgen på instrumenten och deras typ kan
variera beroende på modell.
HASTIGHETSMÄTARE
Anger fordonets hastighet.
VARVRÄKNARE
Varvräknaren anger motorns varvtal i minuten.
OBSERVERA! Den elektroniska insprutningens
kontrollsystem blockerar progressivt bränsleflödet
när motorn står på “övervarvning” med följande
progressiva effektförluster för själva motorn.
Varvräknaren, med motorn på tomgång, kan ange en
stegvis eller plötslig ökning av varvtalet beroende
på situation.Detta beteende är normalt och skall inte väcka
bekymmer eftersom det kan uppstå till exempel när
klimatanläggningen eller elfläkten aktiveras. I dessa
fall skyddar en långsam variation av varvtalet
batteriladdningens tillstånd.
BRÄNSLEMÄTARE
Visaren anger mängden bränsle som finns i tanken.
När varningslampan A bild 14 tänds, innebär att det
finns mellan sex och sju liter bränsle kvar i tanken.
E - Tom tank.
F - full tank (se beskrivningen i avsnittet "Tankning av
fordonet" i detta kapitel).
Åk inte med tanken nästan tom eftersom
katalysatorn kan skadas.
bild 12F0T0804bild 13F0T0805
16
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

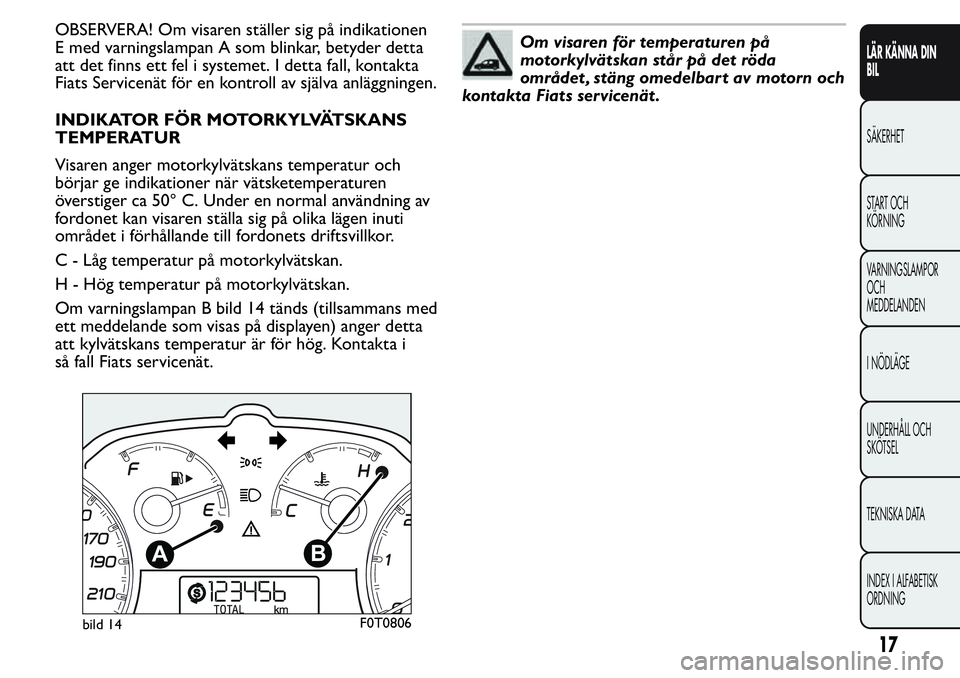

OBSERVERA! Om visaren ställer sig på indikationen
E med varningslampan A som blinkar, betyder detta
att det finns ett fel i systemet. I detta fall, kontakta
Fiats Servicenät för en kontroll av själva anläggningen.
INDIKATOR FÖR MOTORKYLVÄTSKANS
TEMPERATUR
Visaren anger motorkylvätskans temperatur och
börjar ge indikationer när vätsketemperaturen
överstiger ca 50° C. Under en normal användning av
fordonet kan visaren ställa sig på olika lägen inuti
området i förhållande till fordonets driftsvillkor.
C - Låg temperatur på motorkylvätskan.
H - Hög temperatur på motorkylvätskan.
Om varningslampan B bild 14 tänds (tillsammans med
ett meddelande som visas på displayen) anger detta
att kylvätskans temperatur är för hög. Kontakta i
så fall Fiats servicenät.Om visaren för temperaturen på
motorkylvätskan står på det röda
området , stäng omedelbart av motorn och
kontakta Fiats servicenät .
bild 14F0T0806
17
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

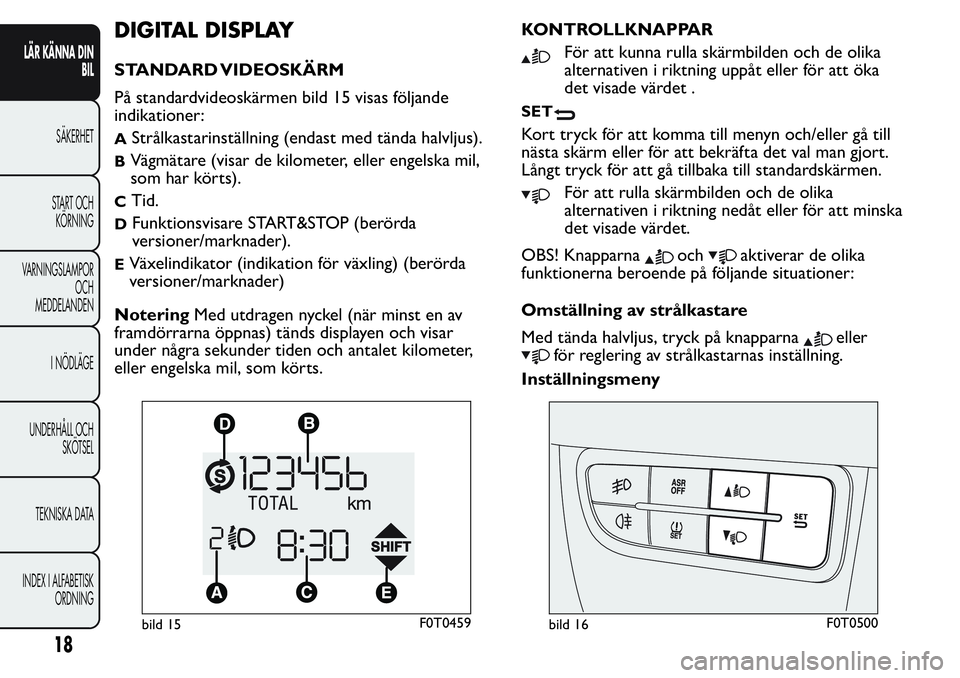

DIGITAL DISPLAY
STANDARD VIDEOSKÄRM
På standardvideoskärmen bild 15 visas följande
indikationer:
AStrålkastarinställning (endast med tända halvljus).
BVägmätare (visar de kilometer, eller engelska mil,
som har körts).
CTid.
DFunktionsvisare START&STOP (berörda
versioner/marknader).
EVäxelindikator (indikation för växling) (berörda
versioner/marknader)
NoteringMed utdragen nyckel (när minst en av
framdörrarna öppnas) tänds displayen och visar
under några sekunder tiden och antalet kilometer,
eller engelska mil, som körts.KONTROLLKNAPPAR
För att kunna rulla skärmbilden och de olika
alternativen i riktning uppåt eller för att öka
det visade värdet .
SET
Kort tryck för att komma till menyn och/eller gå till
nästa skärm eller för att bekräfta det val man gjort.
Långt tryck för att gå tillbaka till standardskärmen.
För att rulla skärmbilden och de olika
alternativen i riktning nedåt eller för att minska
det visade värdet.
OBS! Knapparna
ochaktiverar de olika
funktionerna beroende på följande situationer:
Omställning av strålkastare
Med tända halvljus, tryck på knapparna
eller
för reglering av strålkastarnas inställning.
Inställningsmeny
bild 15F0T0459bild 16F0T0500
18
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

– rulla fram menyn uppåt eller nedåt; – ökning eller minskning av inställningsvärde.
INSTÄLLNINGSMENY
bild 17F0T1031
19
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

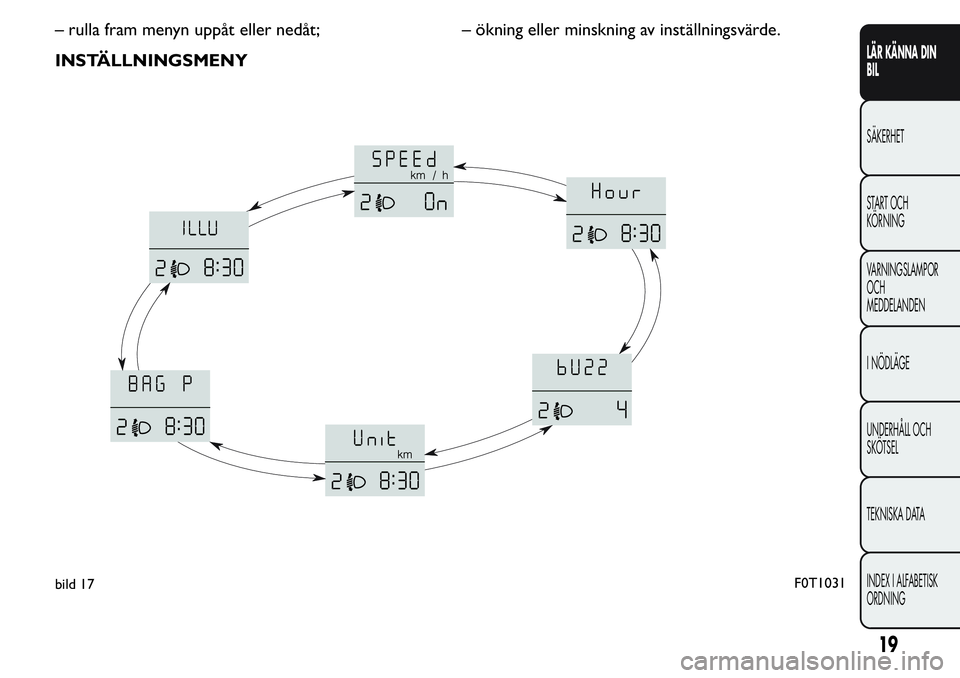

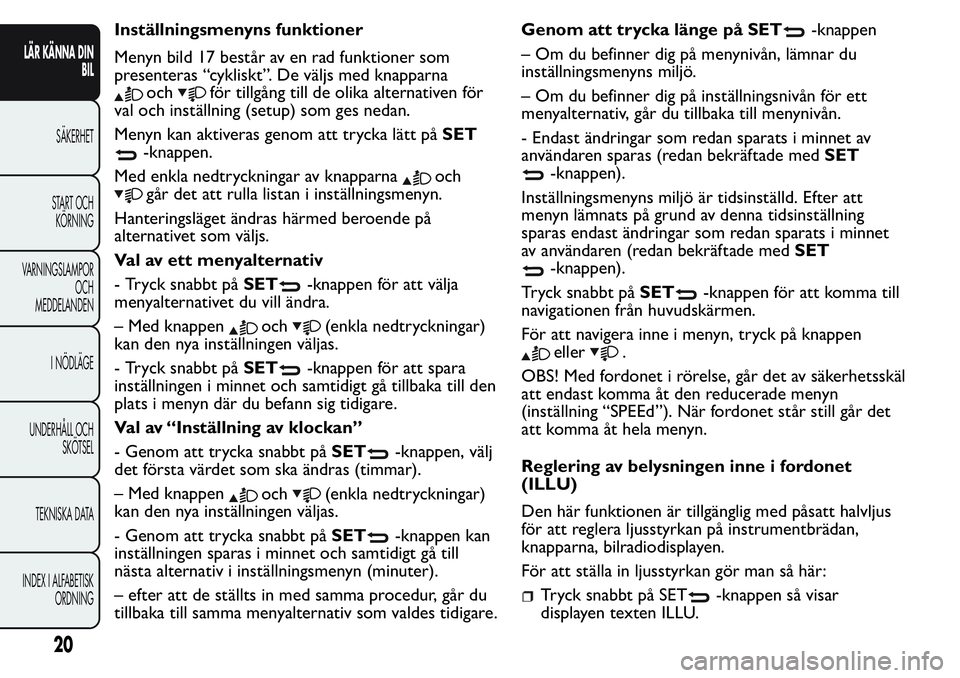

Inställningsmenyns funktioner
Menyn bild 17 består av en rad funktioner som
presenteras “cykliskt”. De väljs med knapparna
ochför tillgång till de olika alternativen för
val och inställning (setup) som ges nedan.
Menyn kan aktiveras genom att trycka lätt påSET
-knappen.
Med enkla nedtryckningar av knapparna
och
går det att rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed beroende på
alternativet som väljs.
Val av ett menyalternativ
- Tryck snabbt påSET
-knappen för att välja
menyalternativet du vill ändra.
– Med knappen
och(enkla nedtryckningar)
kan den nya inställningen väljas.
- Tryck snabbt påSET
-knappen för att spara
inställningen i minnet och samtidigt gå tillbaka till den
plats i menyn där du befann sig tidigare.
Val av “Inställning av klockan”
- Genom att trycka snabbt påSET
-knappen, välj
det första värdet som ska ändras (timmar).
– Med knappen
och(enkla nedtryckningar)
kan den nya inställningen väljas.
- Genom att trycka snabbt påSET
-knappen kan
inställningen sparas i minnet och samtidigt gå till
nästa alternativ i inställningsmenyn (minuter).
– efter att de ställts in med samma procedur, går du
tillbaka till samma menyalternativ som valdes tidigare.Genom att trycka länge på SET
-knappen
– Om du befinner dig på menynivån, lämnar du
inställningsmenyns miljö.
– Om du befinner dig på inställningsnivån för ett
menyalternativ, går du tillbaka till menynivån.
- Endast ändringar som redan sparats i minnet av
användaren sparas (redan bekräftade medSET
-knappen).
Inställningsmenyns miljö är tidsinställd. Efter att
menyn lämnats på grund av denna tidsinställning
sparas endast ändringar som redan sparats i minnet
av användaren (redan bekräftade medSET
-knappen).
Tryck snabbt påSET
-knappen för att komma till
navigationen från huvudskärmen.
För att navigera inne i menyn, tryck på knappen
eller.
OBS! Med fordonet i rörelse, går det av säkerhetsskäl
att endast komma åt den reducerade menyn
(inställning “SPEEd”). När fordonet står still går det
att komma åt hela menyn.
Reglering av belysningen inne i fordonet
(ILLU)
Den här funktionen är tillgänglig med påsatt halvljus
för att reglera ljusstyrkan på instrumentbrädan,
knapparna, bilradiodisplayen.
För att ställa in ljusstyrkan gör man så här:
Tryck snabbt på SET-knappen så visar
displayen texten ILLU.
20
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
