2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

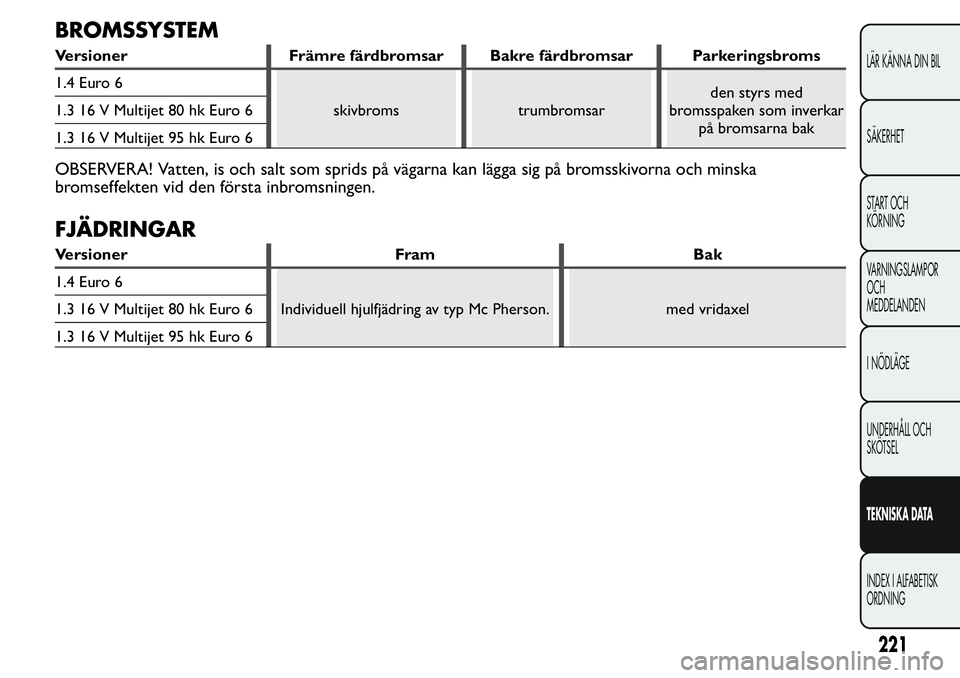

BROMSSYSTEM
Versioner Främre färdbromsar Bakre färdbromsar Parkeringsbroms
1.4 Euro 6
skivbroms trumbromsarden styrs med
bromsspaken som inverkar
på bromsarna bak 1.3 16 V Multijet 80 hk Euro 6
1.3 16 V Multijet 95 hk Euro 6
OBSERVERA! Vatten, is och salt som sprids på vägarna kan lägga sig på bromsskivorna och minska
bromseffekten vid den första inbromsningen.
FJÄDRINGAR
Versioner Fram Bak
1.4 Euro 6
Individuell hjulfjädring av typ Mc Pherson. med vridaxel 1.3 16 V Multijet 80 hk Euro 6
1.3 16 V Multijet 95 hk Euro 6
221
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

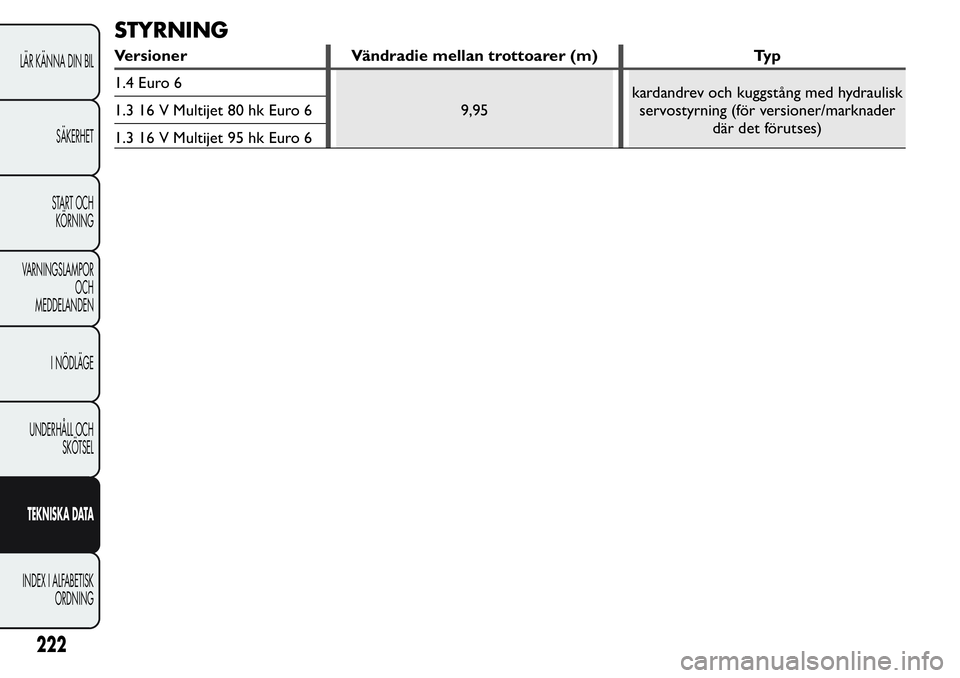

STYRNING
Versioner Vändradie mellan trottoarer (m) Typ
1.4 Euro 6
9,95kardandrev och kuggstång med hydraulisk
servostyrning (för versioner/marknader
där det förutses) 1.3 16 V Multijet 80 hk Euro 6
1.3 16 V Multijet 95 hk Euro 6
222
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

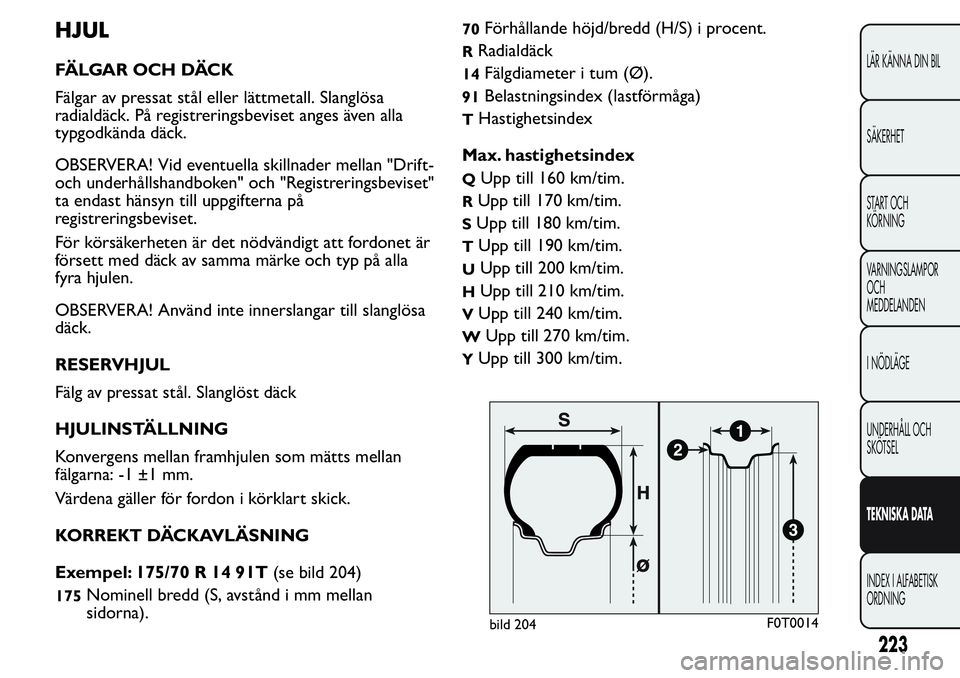

HJUL
FÄLGAR OCH DÄCK
Fälgar av pressat stål eller lättmetall. Slanglösa
radialdäck. På registreringsbeviset anges även alla
typgodkända däck.
OBSERVERA! Vid eventuella skillnader mellan "Drift-
och underhållshandboken" och "Registreringsbeviset"
ta endast hänsyn till uppgifterna på
registreringsbeviset.
För körsäkerheten är det nödvändigt att fordonet är
försett med däck av samma märke och typ på alla
fyra hjulen.
OBSERVERA! Använd inte innerslangar till slanglösa
däck.
RESERVHJUL
Fälg av pressat stål. Slanglöst däck
HJULINSTÄLLNING
Konvergens mellan framhjulen som mätts mellan
fälgarna: -1 ±1 mm.
Värdena gäller för fordon i körklart skick.
KORREKT DÄCKAVLÄSNING
Exempel: 175/70 R 14 91T(se bild 204)
175Nominell bredd (S, avstånd i mm mellan
sidorna).
70Förhållande höjd/bredd (H/S) i procent.
RRadialdäck
14Fälgdiameter i tum (Ø).
91Belastningsindex (lastförmåga)
THastighetsindex
Max. hastighetsindex
QUpp till 160 km/tim.
RUpp till 170 km/tim.
SUpp till 180 km/tim.
TUpp till 190 km/tim.
UUpp till 200 km/tim.
HUpp till 210 km/tim.
VUpp till 240 km/tim.
WUpp till 270 km/tim.
YUpp till 300 km/tim.
bild 204F0T0014
223
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

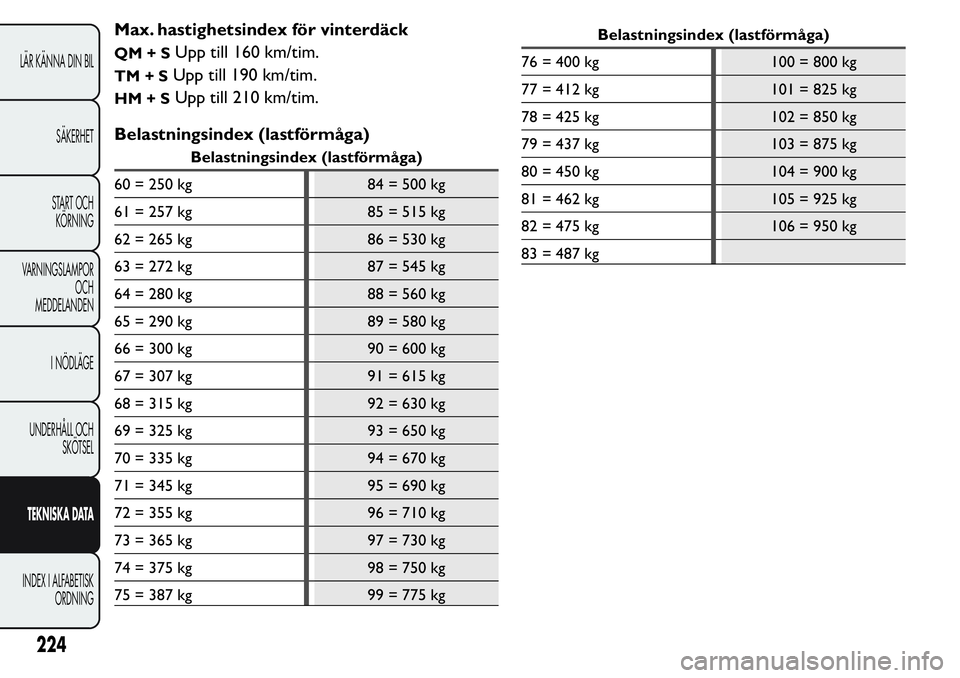

Max. hastighetsindex för vinterdäck
QM+SUpp till 160 km/tim.
TM+SUpp till 190 km/tim.
HM+SUpp till 210 km/tim.
Belastningsindex (lastförmåga)
Belastningsindex (lastförmåga)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
Belastningsindex (lastförmåga)
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
224
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

RÄTT AVLÄSNING AV FÄLGEN
Exempel: 5 1/2J x 14 H2 ET 44(se bild 204)
5 1/2Fälgbredd i tum (1)
JFälgkant (avsatsen på sidan som stödjer
däckvulsten) (2).
14Inställningsdiameter i tum (motsvarar diametern
på däcket som ska monteras) (3 = Ø).
H2Form och nummer på fälghumpen (spåret där det
slanglösa däckets däckvulst ligger an mot fälgen).
ET 44Hjulets lutning utåt (avstånd mellan stödytan
för skiva/fälg och mitten av fälgen).
DÄCK MED RIM PROTECTOR
(FÄLGSKYDD)
VARNING
Om man använder integrerade
navkapslar som fästs (med fjäder) vid
fälgen av lättmetall och däck med fälgskydd
bild 205, som inte är standarddäcken, utan har
köpts på eftermarknaden, ska du INTE montera
navkapslarna. Användning av olämpliga däck
och navkapslar kan medföra en plötslig förlust
av däcktr ycket .
bild 205F0S0351
225
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

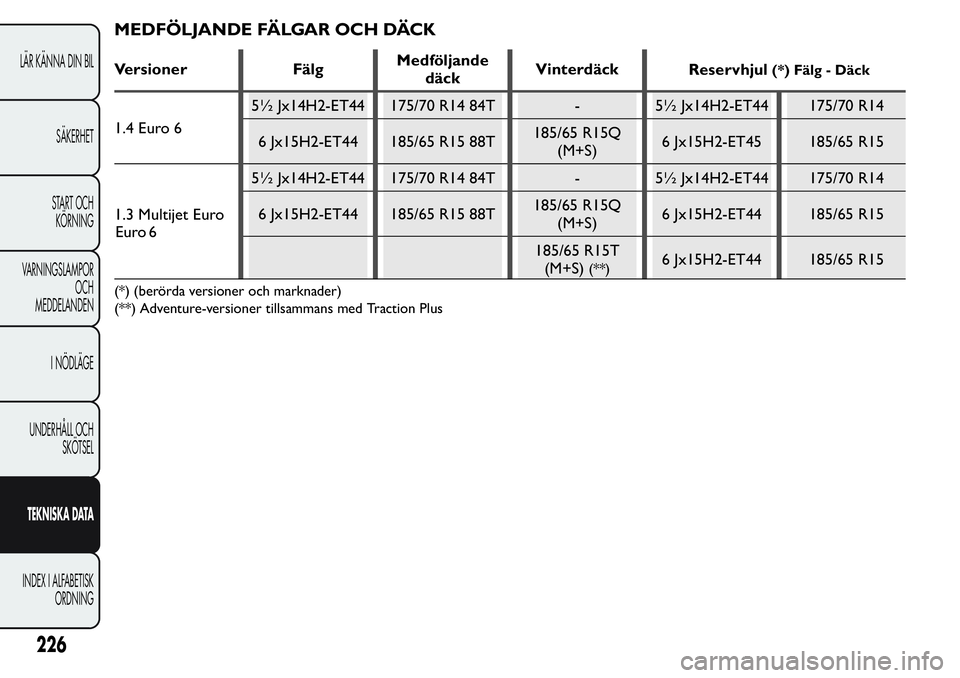

MEDFÖLJANDE FÄLGAR OCH DÄCK
Versioner FälgMedföljande
däckVinterdäck
Reservhjul(*) Fälg - Däck
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (berörda versioner och marknader)
(**) Adventure-versioner tillsammans med Traction Plus
226
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
Euro

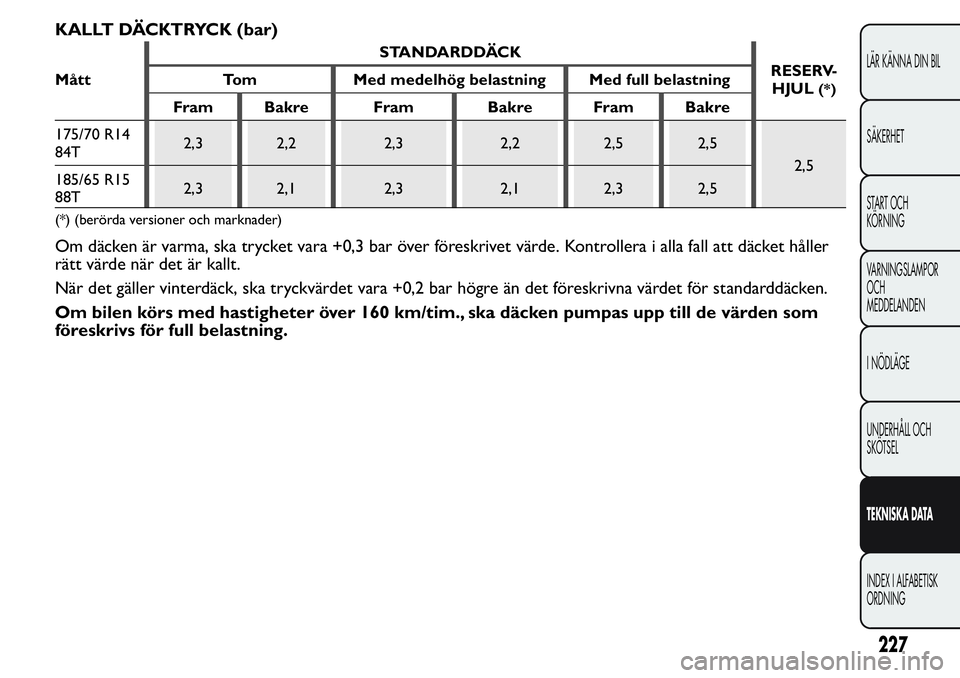

KALLT DÄCKTRYCK (bar)
MåttSTANDARDDÄCK
RESERV-
HJUL(*)Tom Med medelhög belastning Med full belastning
Fram Bakre Fram Bakre Fram Bakre
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (berörda versioner och marknader)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Kontrollera i alla fall att däcket håller
rätt värde när det är kallt.
När det gäller vinterdäck, ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för standarddäcken.
Om bilen körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som
föreskrivs för full belastning.
227
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

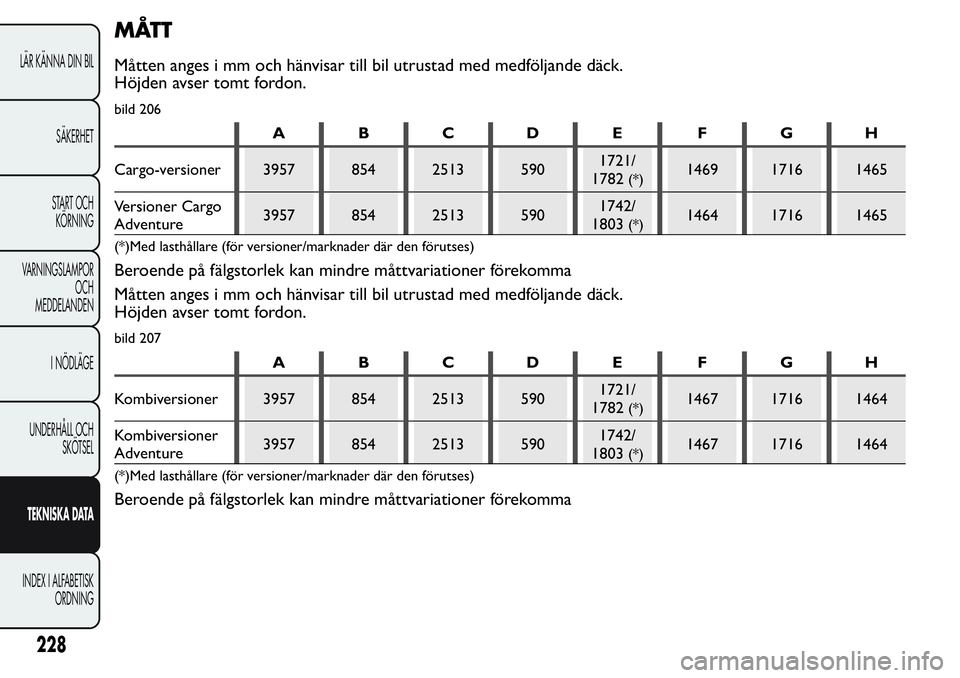

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck.
Höjden avser tomt fordon.
ABCDE FGH
Cargo-versioner 3957 854 2513 5901721/
1782
(*)1469 1716 1465
Versioner Cargo
Adventure3957 854 2513 5901742/
1803
(*)1464 1716 1465
(*)Med lasthållare (för versioner/marknader där den förutses)
Beroende på fälgstorlek kan mindre måttvariationer förekomma
Måtten anges i mm och hänvisar till bil utrustad med medföljande däck.
Höjden avser tomt fordon.
ABCDE FGH
Kombiversioner 3957 854 2513 5901721/
1782
(*)1467 1716 1464
Kombiversioner
Adventure3957 854 2513 5901742/
1803
(*)1467 1716 1464
(*)Med lasthållare (för versioner/marknader där den förutses)
Beroende på fälgstorlek kan mindre måttvariationer förekomma
bild 206
bild 207
