2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

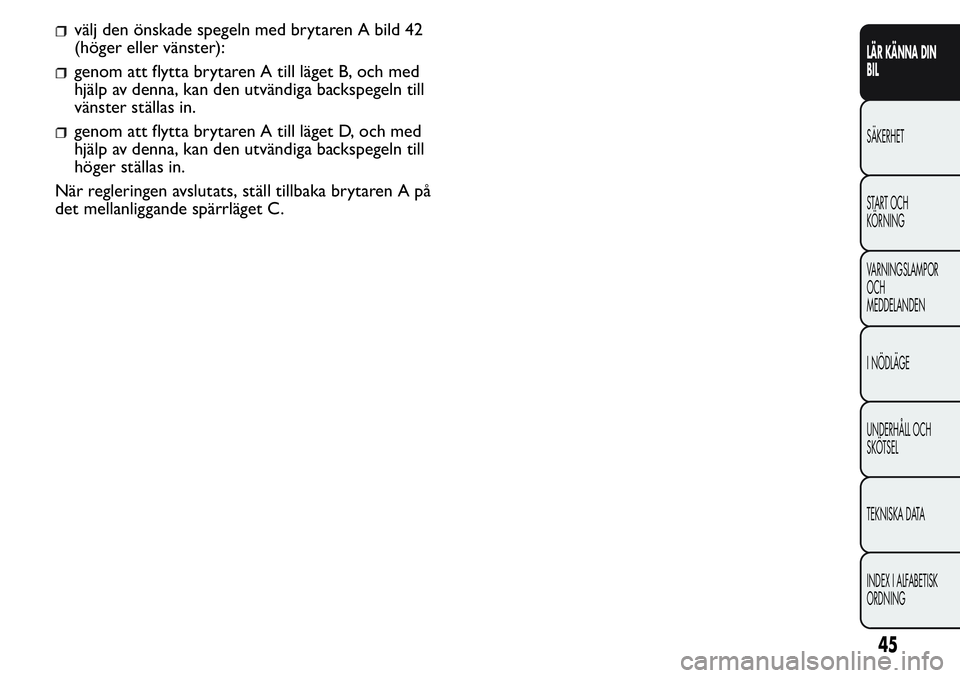

välj den önskade spegeln med brytaren A bild 42
(höger eller vänster):
genom att flytta brytaren A till läget B, och med
hjälp av denna, kan den utvändiga backspegeln till
vänster ställas in.
genom att flytta brytaren A till läget D, och med
hjälp av denna, kan den utvändiga backspegeln till
höger ställas in.
När regleringen avslutats, ställ tillbaka brytaren A på
det mellanliggande spärrläget C.
45
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

UPPVÄRMNINGS- OCH
VENTILATIONSANLÄGGNING
LUFTSPRIDARE
1. Fast övre spridare 2. Centralt placerade juster- och reglerbara spridare 3. Fasta sidospridare 4. Juster- och reglerbara
sidospridare 5. Spridare fotområde
bild 43F0T0148
46
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

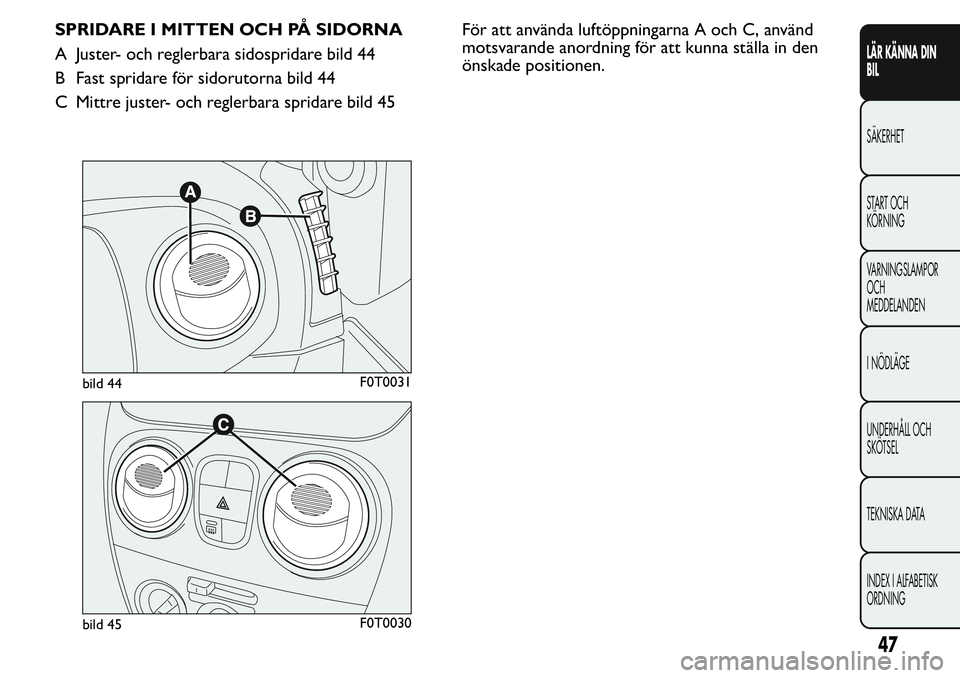

SPRIDARE I MITTEN OCH PÅ SIDORNA
A Juster- och reglerbara sidospridare bild 44
B Fast spridare för sidorutorna bild 44
C Mittre juster- och reglerbara spridare bild 45För att använda luftöppningarna A och C, använd
motsvarande anordning för att kunna ställa in den
önskade positionen.
bild 44F0T0031
bild 45F0T0030
47
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

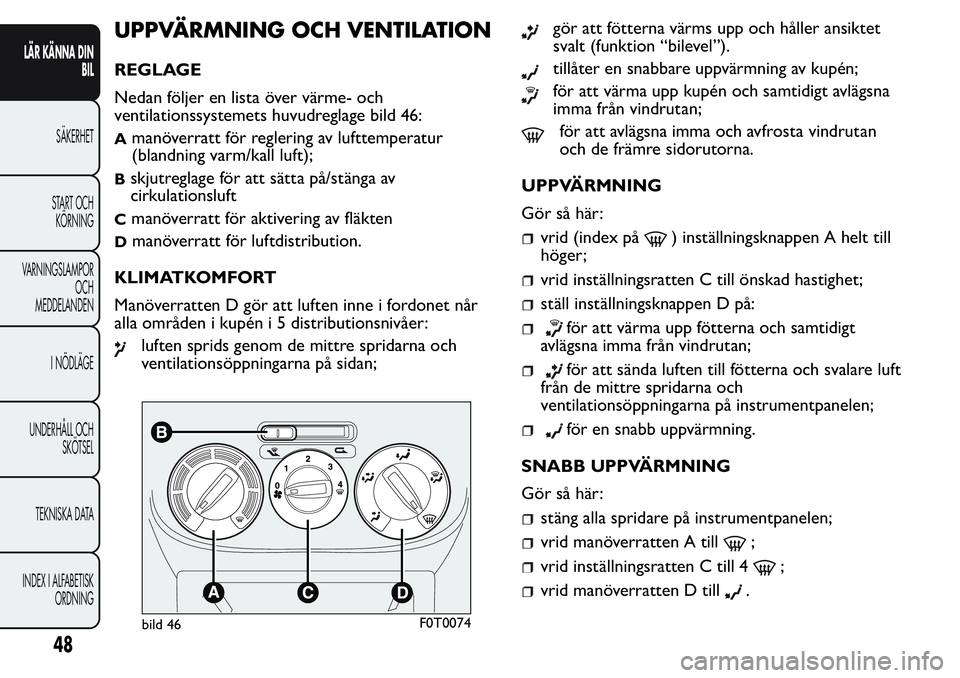

UPPVÄRMNING OCH VENTILATION
REGLAGE
Nedan följer en lista över värme- och
ventilationssystemets huvudreglage bild 46:
Amanöverratt för reglering av lufttemperatur
(blandning varm/kall luft);
Bskjutreglage för att sätta på/stänga av
cirkulationsluft
Cmanöverratt för aktivering av fläkten
Dmanöverratt för luftdistribution.
KLIMATKOMFORT
Manöverratten D gör att luften inne i fordonet når
alla områden i kupén i 5 distributionsnivåer:
luften sprids genom de mittre spridarna och
ventilationsöppningarna på sidan;
gör att fötterna värms upp och håller ansiktet
svalt (funktion “bilevel”).
tillåter en snabbare uppvärmning av kupén;
för att värma upp kupén och samtidigt avlägsna
imma från vindrutan;
för att avlägsna imma och avfrosta vindrutan
och de främre sidorutorna.
UPPVÄRMNING
Gör så här:
vrid (index på) inställningsknappen A helt till
höger;
vrid inställningsratten C till önskad hastighet;
ställ inställningsknappen D på:
för att värma upp fötterna och samtidigt
avlägsna imma från vindrutan;
för att sända luften till fötterna och svalare luft
från de mittre spridarna och
ventilationsöppningarna på instrumentpanelen;
för en snabb uppvärmning.
SNABB UPPVÄRMNING
Gör så här:
stäng alla spridare på instrumentpanelen;
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
bild 46F0T0074
48
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

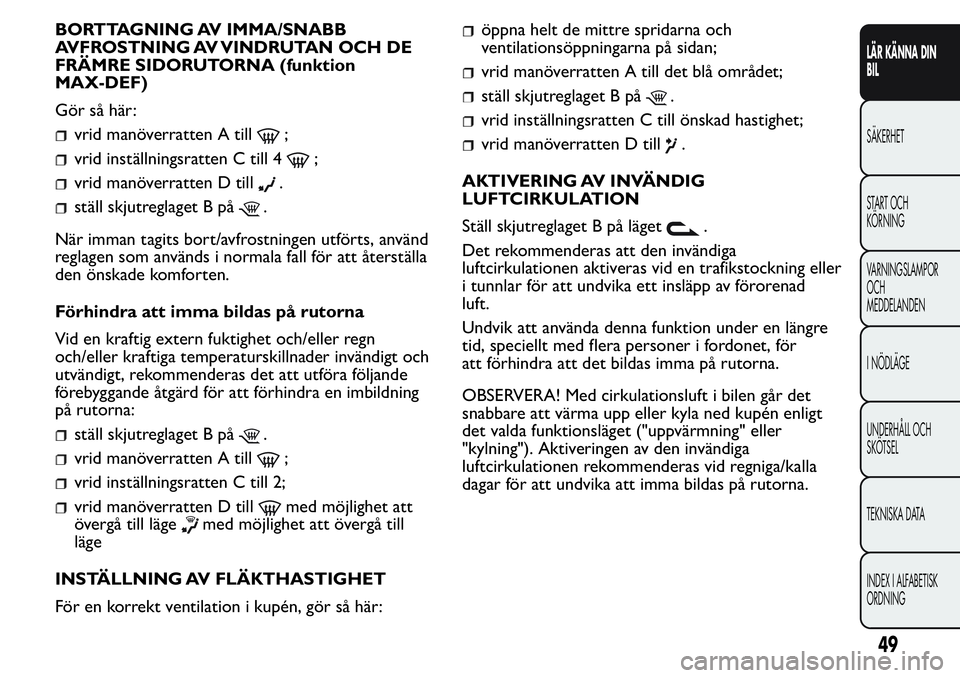

BORTTAGNING AV IMMA/SNABB
AVFROSTNING AV VINDRUTAN OCH DE
FRÄMRE SIDORUTORNA (funktion
MAX-DEF)
Gör så här:
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
ställ skjutreglaget B på.
När imman tagits bort/avfrostningen utförts, använd
reglagen som används i normala fall för att återställa
den önskade komforten.
Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn
och/eller kraftiga temperaturskillnader invändigt och
utvändigt, rekommenderas det att utföra följande
förebyggande åtgärd för att förhindra en imbildning
på rutorna:
ställ skjutreglaget B på.
vrid manöverratten A till;
vrid inställningsratten C till 2;
vrid manöverratten D tillmed möjlighet att
övergå till läge
med möjlighet att övergå till
läge
INSTÄLLNING AV FLÄKTHASTIGHET
För en korrekt ventilation i kupén, gör så här:
öppna helt de mittre spridarna och
ventilationsöppningarna på sidan;
vrid manöverratten A till det blå området;
ställ skjutreglaget B på.
vrid inställningsratten C till önskad hastighet;
vrid manöverratten D till.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Ställ skjutreglaget B på läget
.
Det rekommenderas att den invändiga
luftcirkulationen aktiveras vid en trafikstockning eller
i tunnlar för att undvika ett insläpp av förorenad
luft.
Undvik att använda denna funktion under en längre
tid, speciellt med flera personer i fordonet, för
att förhindra att det bildas imma på rutorna.
OBSERVERA! Med cirkulationsluft i bilen går det
snabbare att värma upp eller kyla ned kupén enligt
det valda funktionsläget ("uppvärmning" eller
"kylning"). Aktiveringen av den invändiga
luftcirkulationen rekommenderas vid regniga/kalla
dagar för att undvika att imma bildas på rutorna.
49
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

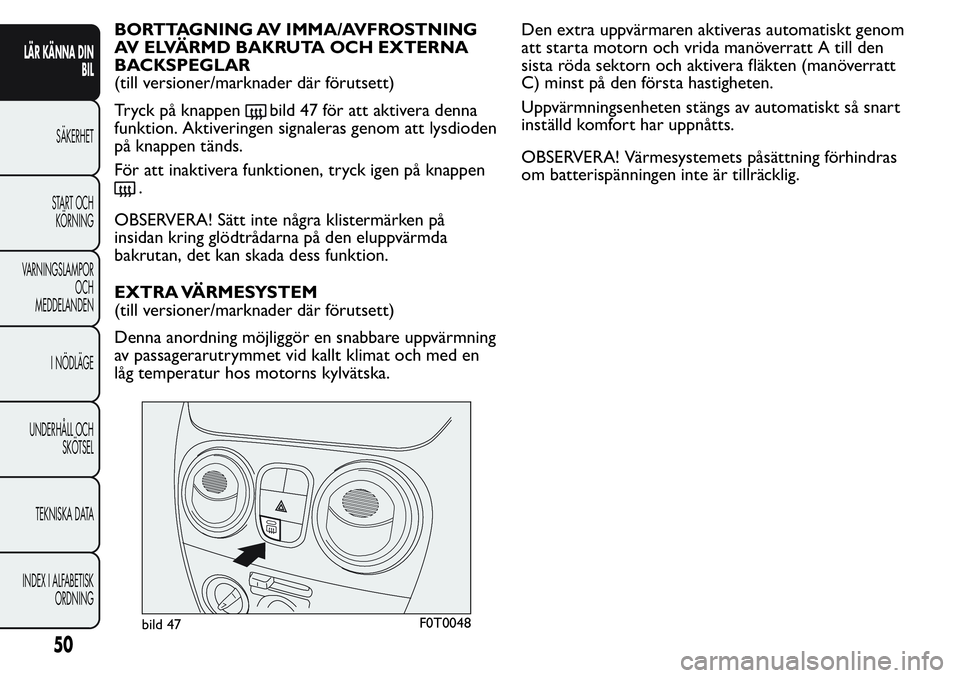

BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
(till versioner/marknader där förutsett)
Tryck på knappen
bild 47 för att aktivera denna
funktion. Aktiveringen signaleras genom att lysdioden
på knappen tänds.
För att inaktivera funktionen, tryck igen på knappen
.
OBSERVERA! Sätt inte några klistermärken på
insidan kring glödtrådarna på den eluppvärmda
bakrutan, det kan skada dess funktion.
EXTRA VÄRMESYSTEM
(till versioner/marknader där förutsett)
Denna anordning möjliggör en snabbare uppvärmning
av passagerarutrymmet vid kallt klimat och med en
låg temperatur hos motorns kylvätska.Den extra uppvärmaren aktiveras automatiskt genom
att starta motorn och vrida manöverratt A till den
sista röda sektorn och aktivera fläkten (manöverratt
C) minst på den första hastigheten.
Uppvärmningsenheten stängs av automatiskt så snart
inställd komfort har uppnåtts.
OBSERVERA! Värmesystemets påsättning förhindras
om batterispänningen inte är tillräcklig.
bild 47F0T0048
50
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

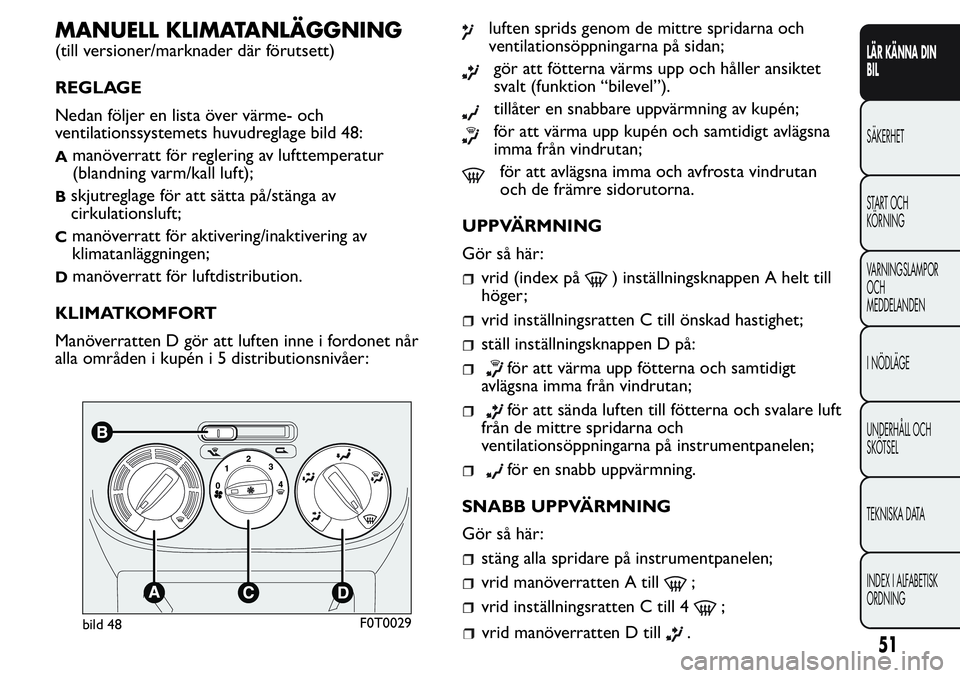

MANUELL KLIMATANLÄGGNING
(till versioner/marknader där förutsett)
REGLAGE
Nedan följer en lista över värme- och
ventilationssystemets huvudreglage bild 48:
Amanöverratt för reglering av lufttemperatur
(blandning varm/kall luft);
Bskjutreglage för att sätta på/stänga av
cirkulationsluft;
Cmanöverratt för aktivering/inaktivering av
klimatanläggningen;
Dmanöverratt för luftdistribution.
KLIMATKOMFORT
Manöverratten D gör att luften inne i fordonet når
alla områden i kupén i 5 distributionsnivåer:
luften sprids genom de mittre spridarna och
ventilationsöppningarna på sidan;
gör att fötterna värms upp och håller ansiktet
svalt (funktion “bilevel”).
tillåter en snabbare uppvärmning av kupén;
för att värma upp kupén och samtidigt avlägsna
imma från vindrutan;
för att avlägsna imma och avfrosta vindrutan
och de främre sidorutorna.
UPPVÄRMNING
Gör så här:
vrid (index på) inställningsknappen A helt till
höger;
vrid inställningsratten C till önskad hastighet;
ställ inställningsknappen D på:
för att värma upp fötterna och samtidigt
avlägsna imma från vindrutan;
för att sända luften till fötterna och svalare luft
från de mittre spridarna och
ventilationsöppningarna på instrumentpanelen;
för en snabb uppvärmning.
SNABB UPPVÄRMNING
Gör så här:
stäng alla spridare på instrumentpanelen;
vrid manöverratten A till;
vrid inställningsratten C till 4;
bild 48F0T0029
51
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
vrid manöverratten D till.

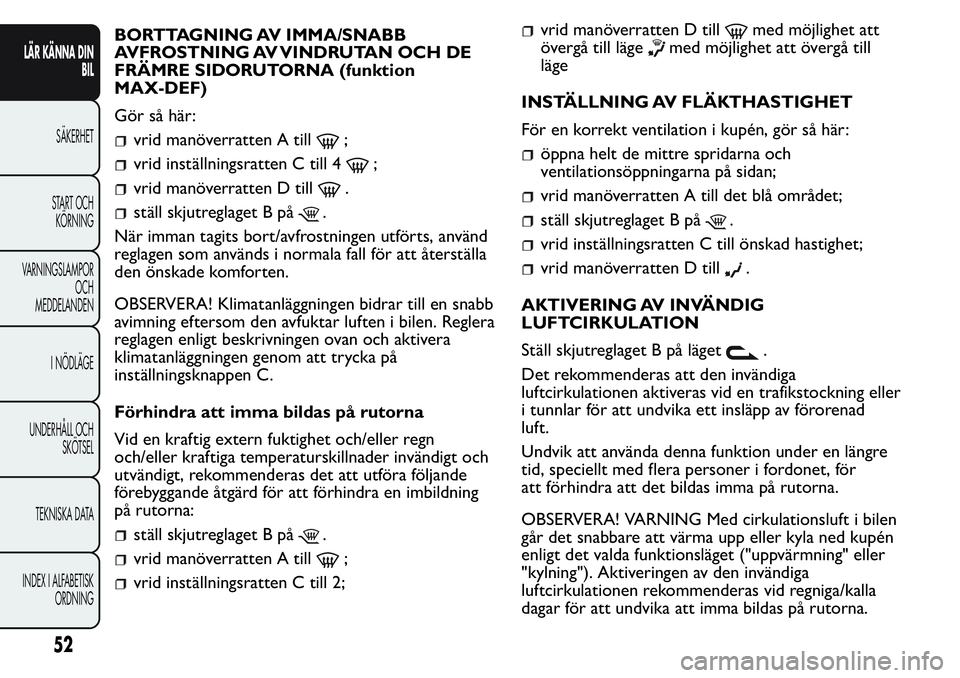

BORTTAGNING AV IMMA/SNABB
AVFROSTNING AV VINDRUTAN OCH DE
FRÄMRE SIDORUTORNA (funktion
MAX-DEF)
Gör så här:
vrid manöverratten A till;
vrid inställningsratten C till 4;
vrid manöverratten D till.
ställ skjutreglaget B på.
När imman tagits bort/avfrostningen utförts, använd
reglagen som används i normala fall för att återställa
den önskade komforten.
OBSERVERA! Klimatanläggningen bidrar till en snabb
avimning eftersom den avfuktar luften i bilen. Reglera
reglagen enligt beskrivningen ovan och aktivera
klimatanläggningen genom att trycka på
inställningsknappen C.
Förhindra att imma bildas på rutorna
Vid en kraftig extern fuktighet och/eller regn
och/eller kraftiga temperaturskillnader invändigt och
utvändigt, rekommenderas det att utföra följande
förebyggande åtgärd för att förhindra en imbildning
på rutorna:
ställ skjutreglaget B på.
vrid manöverratten A till;
vrid inställningsratten C till 2;
vrid manöverratten D tillmed möjlighet att
övergå till läge
med möjlighet att övergå till
läge
INSTÄLLNING AV FLÄKTHASTIGHET
För en korrekt ventilation i kupén, gör så här:
öppna helt de mittre spridarna och
ventilationsöppningarna på sidan;
vrid manöverratten A till det blå området;
ställ skjutreglaget B på.
vrid inställningsratten C till önskad hastighet;
vrid manöverratten D till.
AKTIVERING AV INVÄNDIG
LUFTCIRKULATION
Ställ skjutreglaget B på läget
.
Det rekommenderas att den invändiga
luftcirkulationen aktiveras vid en trafikstockning eller
i tunnlar för att undvika ett insläpp av förorenad
luft.
Undvik att använda denna funktion under en längre
tid, speciellt med flera personer i fordonet, för
att förhindra att det bildas imma på rutorna.
OBSERVERA! VARNING Med cirkulationsluft i bilen
går det snabbare att värma upp eller kyla ned kupén
enligt det valda funktionsläget ("uppvärmning" eller
"kylning"). Aktiveringen av den invändiga
luftcirkulationen rekommenderas vid regniga/kalla
dagar för att undvika att imma bildas på rutorna.
