2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

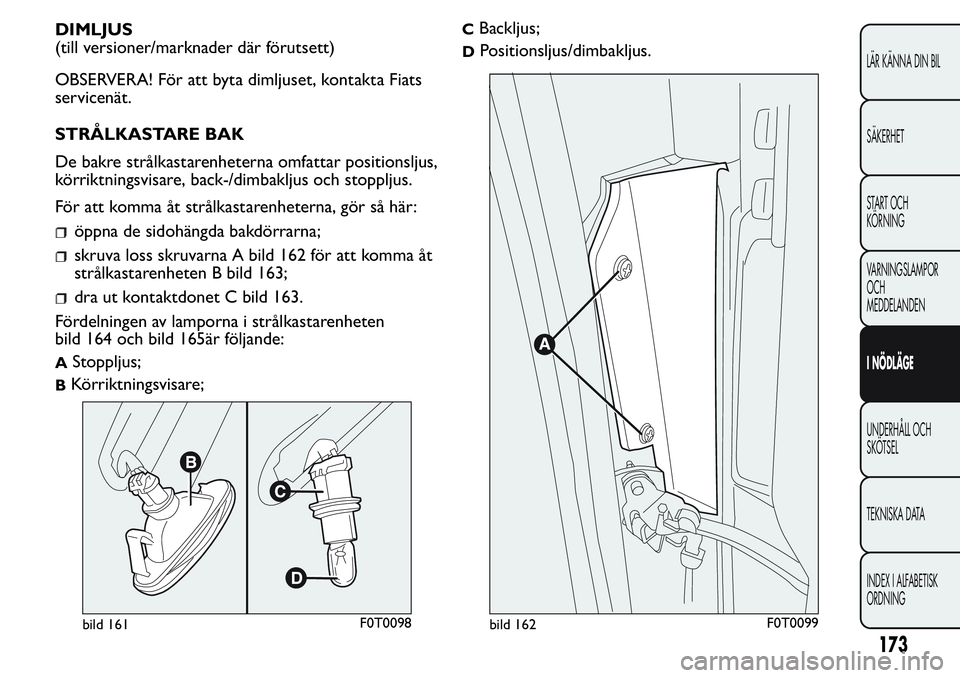

DIMLJUS
(till versioner/marknader där förutsett)
OBSERVERA! För att byta dimljuset, kontakta Fiats
servicenät.
STRÅLKASTARE BAK
De bakre strålkastarenheterna omfattar positionsljus,
körriktningsvisare, back-/dimbakljus och stoppljus.
För att komma åt strålkastarenheterna, gör så här:
öppna de sidohängda bakdörrarna;
skruva loss skruvarna A bild 162 för att komma åt
strålkastarenheten B bild 163;
dra ut kontaktdonet C bild 163.
Fördelningen av lamporna i strålkastarenheten
bild 164 och bild 165är följande:
AStoppljus;
BKörriktningsvisare;
CBackljus;
DPositionsljus/dimbakljus.
bild 161F0T0098bild 162F0T0099
173
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

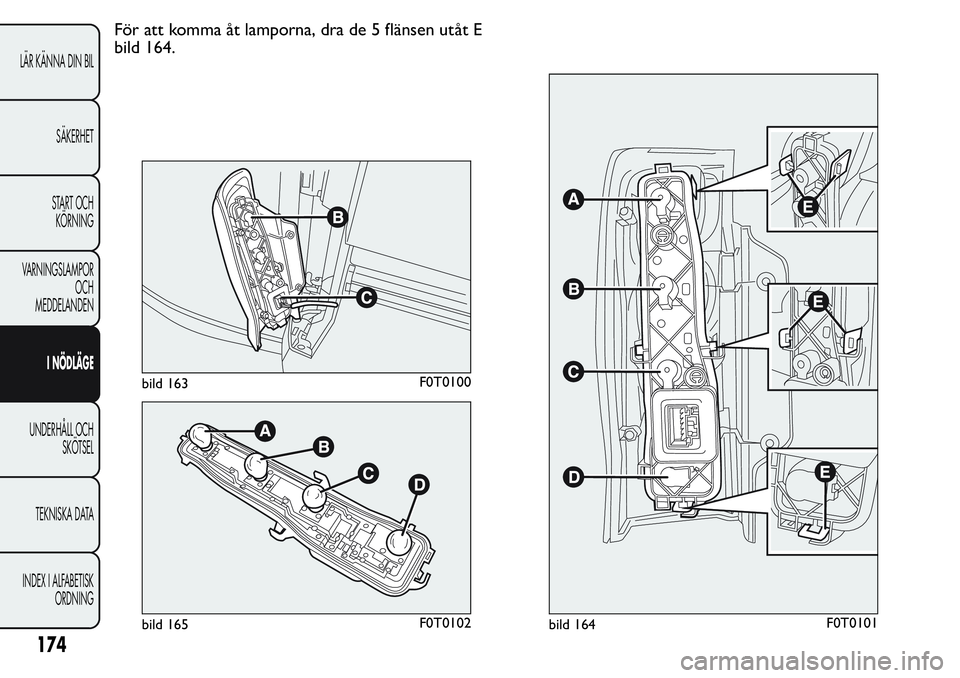

För att komma åt lamporna, dra de 5 flänsen utåt E
bild 164.
bild 163F0T0100
bild 165F0T0102bild 164F0T0101
174
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

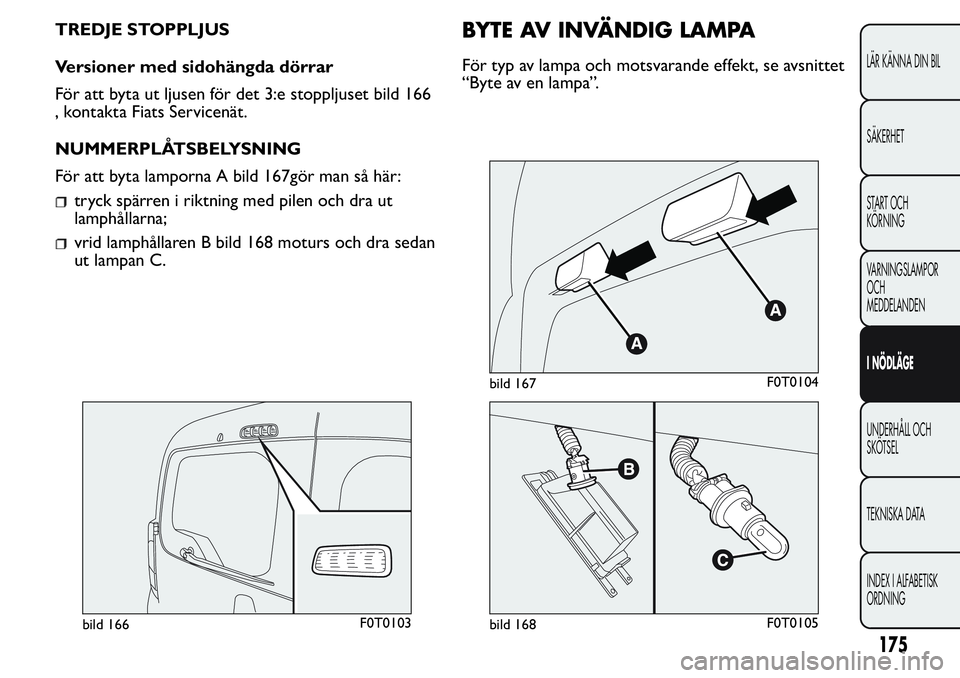

TREDJE STOPPLJUS
Versioner med sidohängda dörrar
För att byta ut ljusen för det 3:e stoppljuset bild 166
, kontakta Fiats Servicenät.
NUMMERPLÅTSBELYSNING
För att byta lamporna A bild 167gör man så här:
tryck spärren i riktning med pilen och dra ut
lamphållarna;
vrid lamphållaren B bild 168 moturs och dra sedan
ut lampan C.
BYTE AV INVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet
“Byte av en lampa”.
bild 166F0T0103
bild 167F0T0104
bild 168F0T0105
175
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

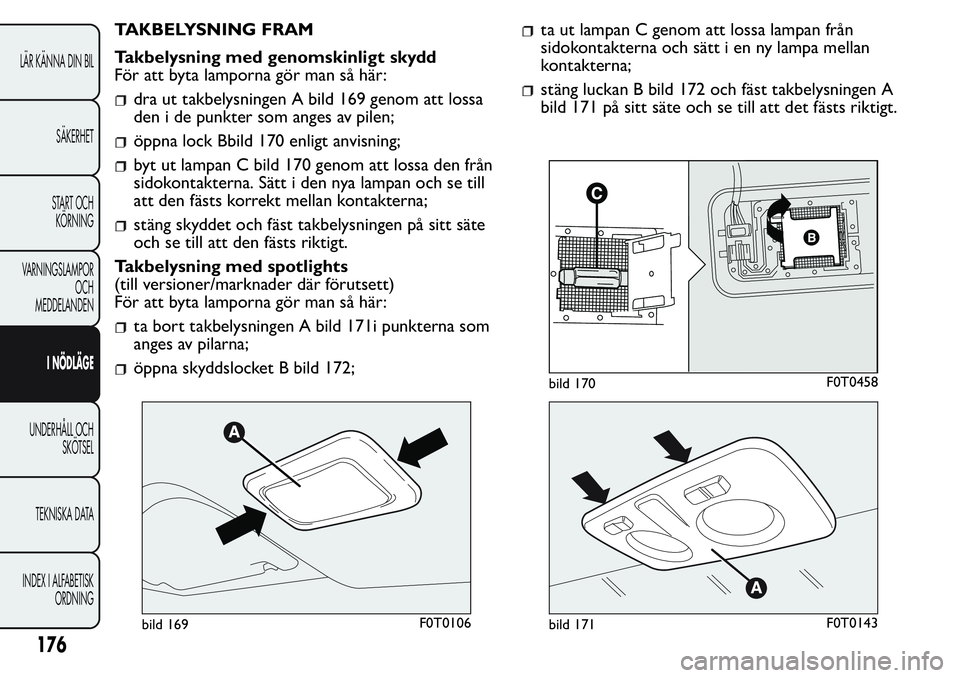

TAKBELYSNING FRAM
Takbelysning med genomskinligt skydd
För att byta lamporna gör man så här:
dra ut takbelysningen A bild 169 genom att lossa
den i de punkter som anges av pilen;
öppna lock Bbild 170 enligt anvisning;
byt ut lampan C bild 170 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till
att den fästs korrekt mellan kontakterna;
stäng skyddet och fäst takbelysningen på sitt säte
och se till att den fästs riktigt.
Takbelysning med spotlights
(till versioner/marknader där förutsett)
För att byta lamporna gör man så här:
ta bort takbelysningen A bild 171i punkterna som
anges av pilarna;
öppna skyddslocket B bild 172;
ta ut lampan C genom att lossa lampan från
sidokontakterna och sätt i en ny lampa mellan
kontakterna;
stäng luckan B bild 172 och fäst takbelysningen A
bild 171 på sitt säte och se till att det fästs riktigt.
bild 169F0T0106
bild 170F0T0458
bild 171F0T0143
176
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

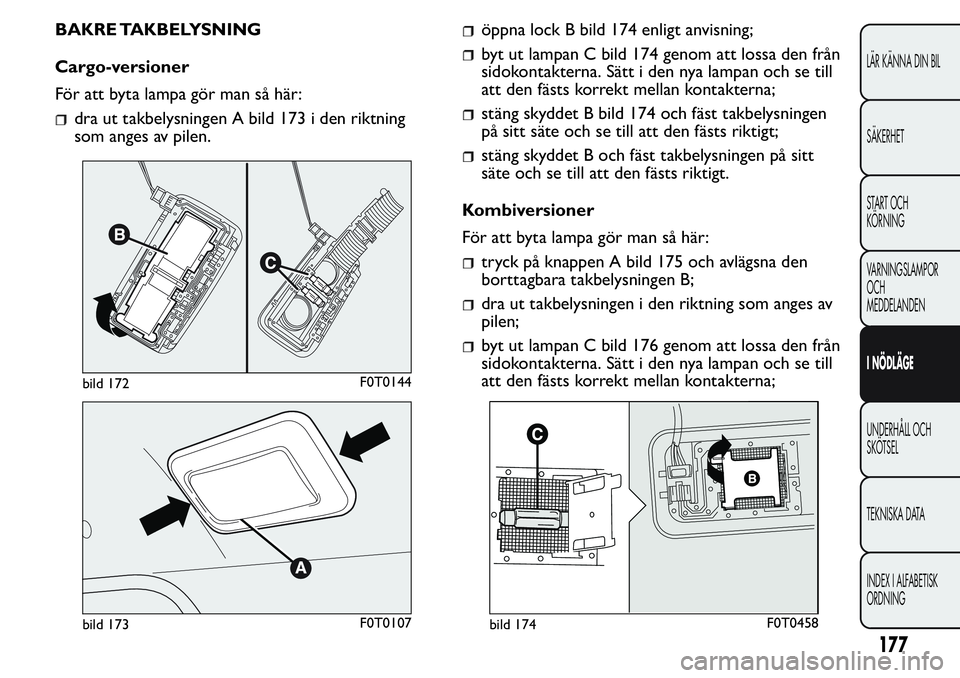

BAKRE TAKBELYSNING
Cargo-versioner
För att byta lampa gör man så här:
dra ut takbelysningen A bild 173 i den riktning
som anges av pilen.
öppna lock B bild 174 enligt anvisning;
byt ut lampan C bild 174 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till
att den fästs korrekt mellan kontakterna;
stäng skyddet B bild 174 och fäst takbelysningen
på sitt säte och se till att den fästs riktigt;
stäng skyddet B och fäst takbelysningen på sitt
säte och se till att den fästs riktigt.
Kombiversioner
För att byta lampa gör man så här:
tryck på knappen A bild 175 och avlägsna den
borttagbara takbelysningen B;
dra ut takbelysningen i den riktning som anges av
pilen;
byt ut lampan C bild 176 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till
att den fästs korrekt mellan kontakterna;
bild 172F0T0144
bild 173F0T0107bild 174F0T0458
177
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

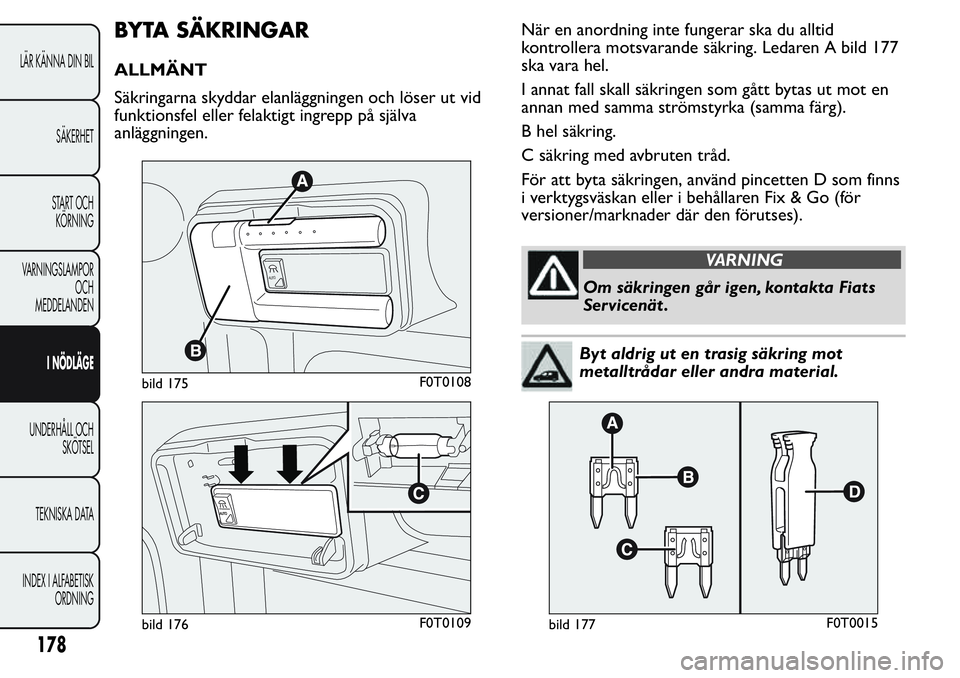

BYTA SÄKRINGAR
ALLMÄNT
Säkringarna skyddar elanläggningen och löser ut vid
funktionsfel eller felaktigt ingrepp på själva
anläggningen.När en anordning inte fungerar ska du alltid
kontrollera motsvarande säkring. Ledaren A bild 177
ska vara hel.
I annat fall skall säkringen som gått bytas ut mot en
annan med samma strömstyrka (samma färg).
B hel säkring.
C säkring med avbruten tråd.
För att byta säkringen, använd pincetten D som finns
i verktygsväskan eller i behållaren Fix & Go (för
versioner/marknader där den förutses).
VARNING
Om säkringen går igen, kontakta Fiats
Servicenät .
Byt aldrig ut en trasig säkring mot
metalltrådar eller andra material.
A
U
T
O
bild 175F0T0108
A
U
T
O
bild 176F0T0109bild 177F0T0015
178
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

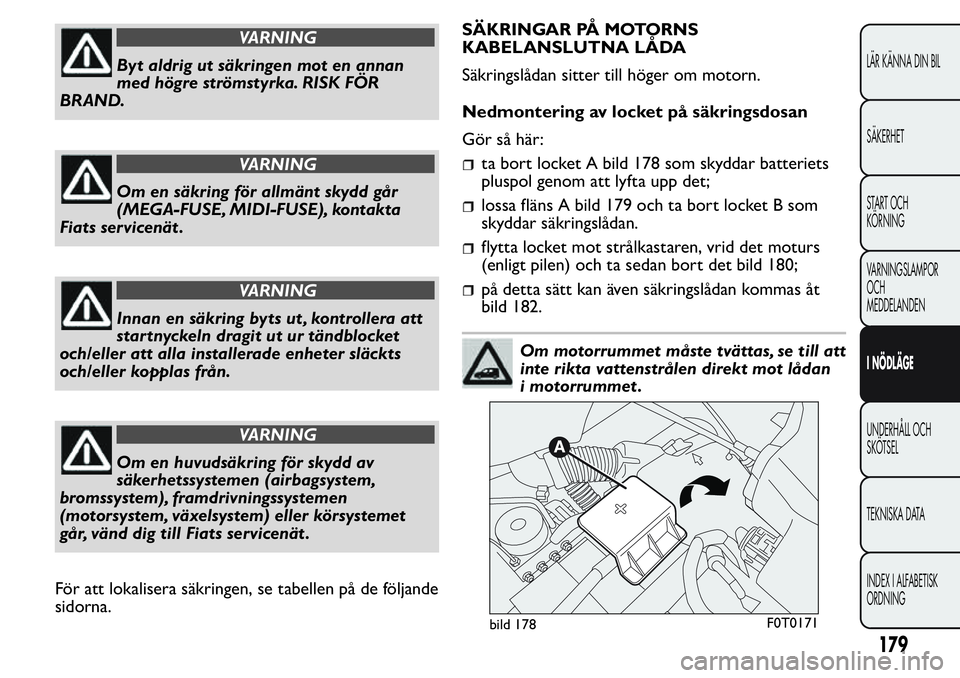

VARNING
Byt aldrig ut säkringen mot en annan
med högre strömstyrka. RISK FÖR
BRAND.
VARNING
Om en säkring för allmänt skydd går
(MEGA-FUSE, MIDI-FUSE), kontakta
Fiats servicenät .
VARNING
Innan en säkring byts ut , kontrollera att
startnyckeln dragit ut ur tändblocket
och/eller att alla installerade enheter släckts
och/eller kopplas från.
VARNING
Om en huvudsäkring för skydd av
säkerhetssystemen (airbagsystem,
bromssystem), framdrivningssystemen
(motorsystem, växelsystem) eller körsystemet
går, vänd dig till Fiats servicenät .
För att lokalisera säkringen, se tabellen på de följande
sidorna.SÄKRINGAR PÅ MOTORNS
KABELANSLUTNA LÅDA
Säkringslådan sitter till höger om motorn.
Nedmontering av locket på säkringsdosan
Gör så här:
ta bort locket A bild 178 som skyddar batteriets
pluspol genom att lyfta upp det;
lossa fläns A bild 179 och ta bort locket B som
skyddar säkringslådan.
flytta locket mot strålkastaren, vrid det moturs
(enligt pilen) och ta sedan bort det bild 180;
på detta sätt kan även säkringslådan kommas åt
bild 182.
Om motorrummet måste tvättas, se till att
inte rikta vattenstrålen direkt mot lådan
i motorrummet .
bild 178F0T0171
179
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

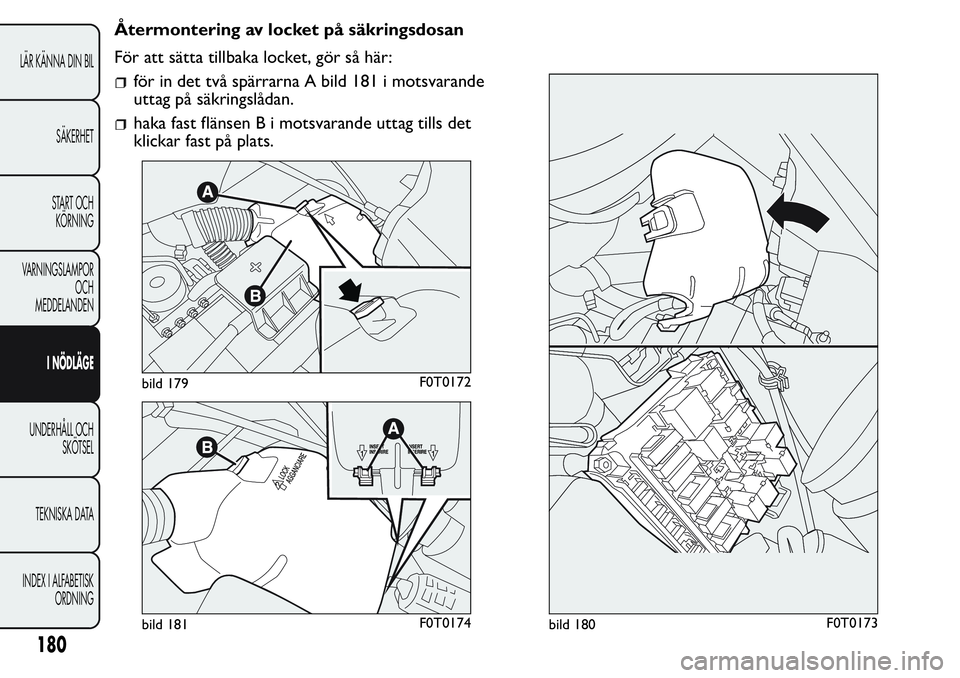

Återmontering av locket på säkringsdosan
För att sätta tillbaka locket, gör så här:
för in det två spärrarna A bild 181 i motsvarande
uttag på säkringslådan.
haka fast flänsen B i motsvarande uttag tills det
klickar fast på plats.
bild 179F0T0172
bild 181F0T0174bild 180F0T0173
