2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

Versioner med digital display
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare B. Bränslets nivåindikator med varningslampa för reservtank C. Temperaturmätare för kylvätska med
varningslampa för maximal temperatur D. Varvräknare E. Digital display
bild 3F0T0800
5
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

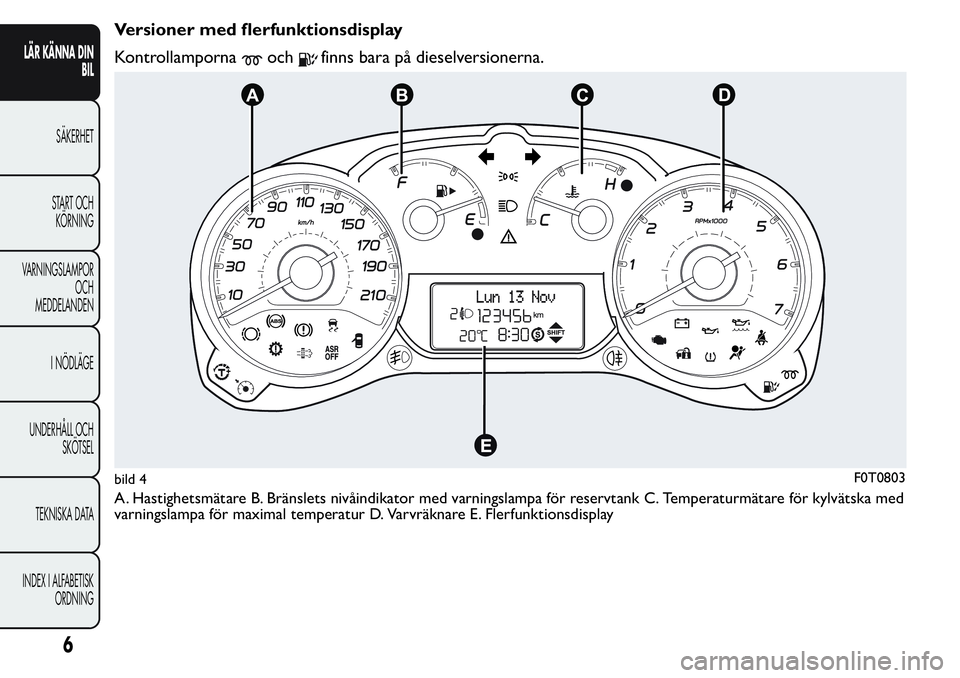

Versioner med flerfunktionsdisplay
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare B. Bränslets nivåindikator med varningslampa för reservtank C. Temperaturmätare för kylvätska med
varningslampa för maximal temperatur D. Varvräknare E. Flerfunktionsdisplay
bild 4F0T0803
6
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

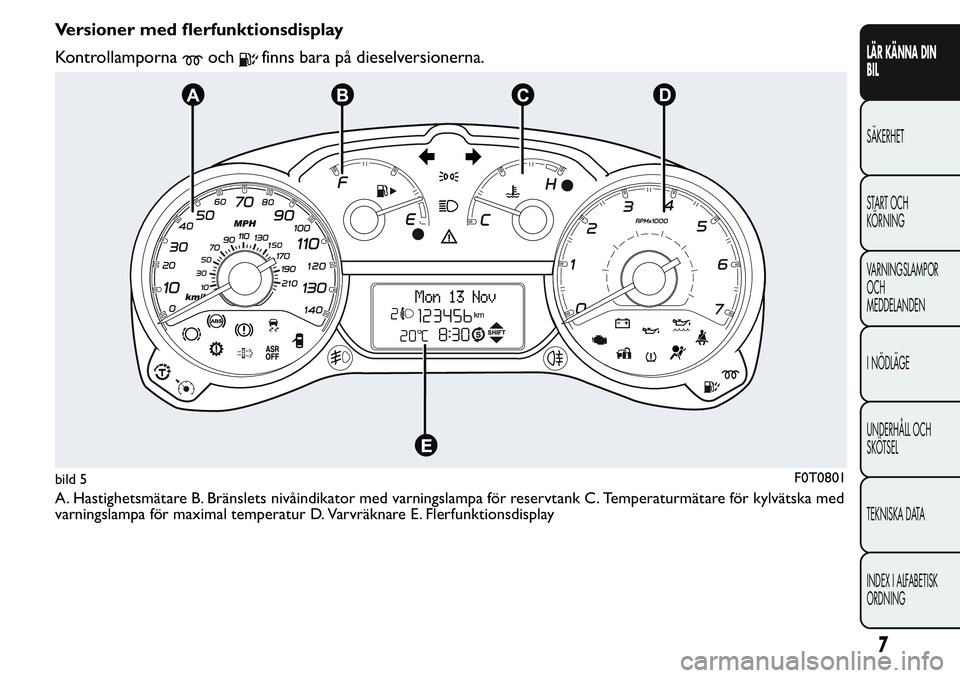

Versioner med flerfunktionsdisplay
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare B. Bränslets nivåindikator med varningslampa för reservtank C. Temperaturmätare för kylvätska med
varningslampa för maximal temperatur D. Varvräknare E. Flerfunktionsdisplay
bild 5F0T0801
7
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

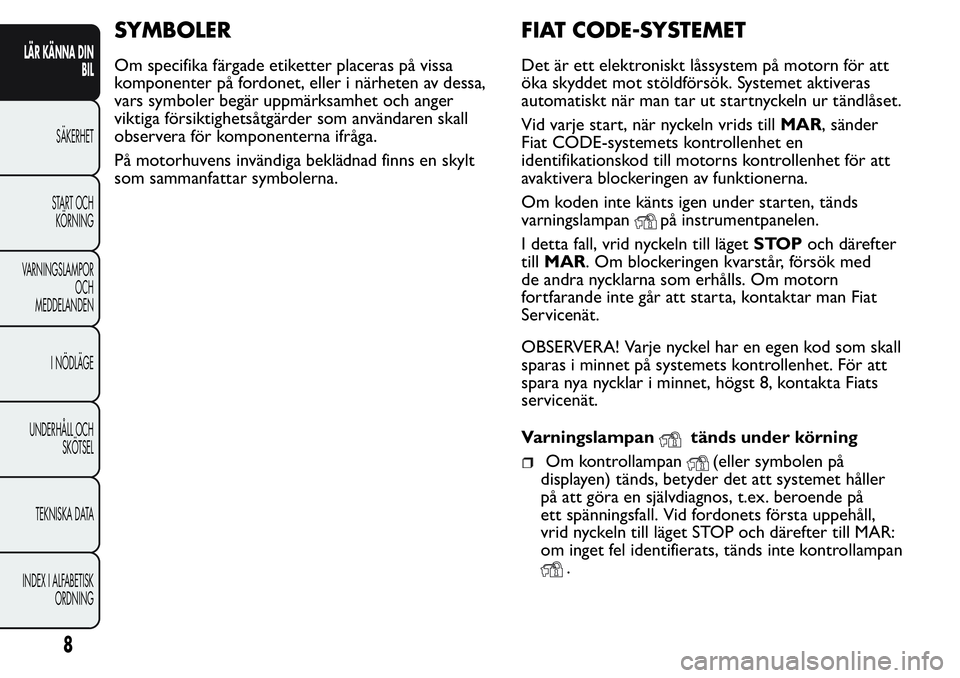

SYMBOLER
Om specifika färgade etiketter placeras på vissa
komponenter på fordonet, eller i närheten av dessa,
vars symboler begär uppmärksamhet och anger
viktiga försiktighetsåtgärder som användaren skall
observera för komponenterna ifråga.
På motorhuvens invändiga beklädnad finns en skylt
som sammanfattar symbolerna.
FIAT CODE-SYSTEMET
Det är ett elektroniskt låssystem på motorn för att
öka skyddet mot stöldförsök. Systemet aktiveras
automatiskt när man tar ut startnyckeln ur tändlåset.
Vid varje start, när nyckeln vrids tillMAR, sänder
Fiat CODE-systemets kontrollenhet en
identifikationskod till motorns kontrollenhet för att
avaktivera blockeringen av funktionerna.
Om koden inte känts igen under starten, tänds
varningslampan
på instrumentpanelen.
I detta fall, vrid nyckeln till lägetSTOPoch därefter
tillMAR. Om blockeringen kvarstår, försök med
de andra nycklarna som erhålls. Om motorn
fortfarande inte går att starta, kontaktar man Fiat
Servicenät.
OBSERVERA! Varje nyckel har en egen kod som skall
sparas i minnet på systemets kontrollenhet. För att
spara nya nycklar i minnet, högst 8, kontakta Fiats
servicenät.
Varningslampan
tänds under körning
Om kontrollampan(eller symbolen på
displayen) tänds, betyder det att systemet håller
på att göra en självdiagnos, t.ex. beroende på
ett spänningsfall. Vid fordonets första uppehåll,
vrid nyckeln till läget STOP och därefter till MAR:
om inget fel identifierats, tänds inte kontrollampan
.
8
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

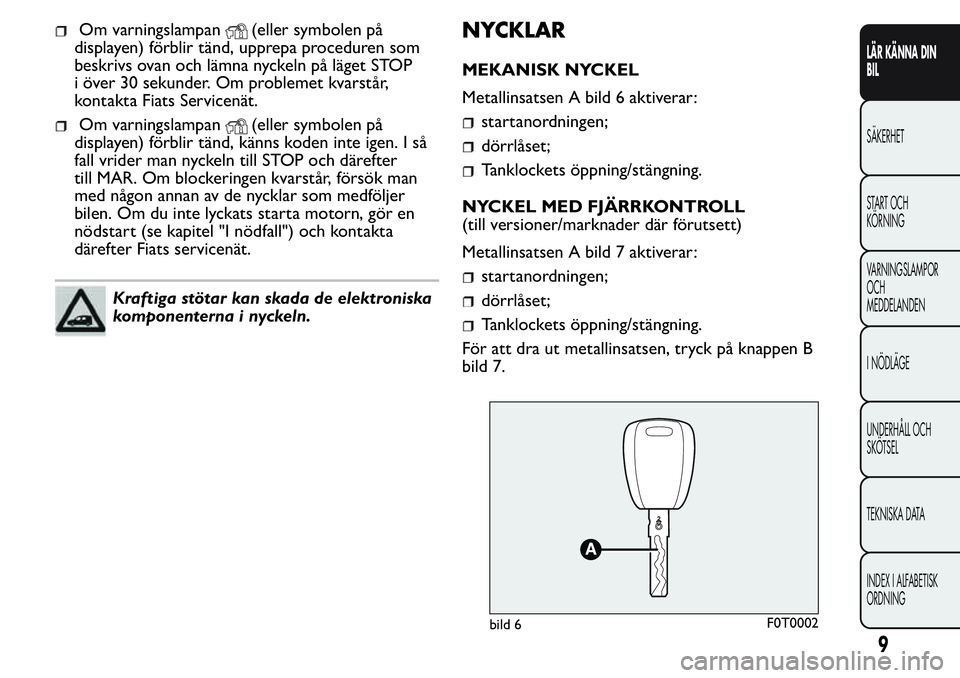

Om varningslampan(eller symbolen på
displayen) förblir tänd, upprepa proceduren som
beskrivs ovan och lämna nyckeln på läget STOP
i över 30 sekunder. Om problemet kvarstår,
kontakta Fiats Servicenät.
Om varningslampan(eller symbolen på
displayen) förblir tänd, känns koden inte igen. I så
fall vrider man nyckeln till STOP och därefter
till MAR. Om blockeringen kvarstår, försök man
med någon annan av de nycklar som medföljer
bilen. Om du inte lyckats starta motorn, gör en
nödstart (se kapitel "I nödfall") och kontakta
därefter Fiats servicenät.
Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln.
NYCKLAR
MEKANISK NYCKEL
Metallinsatsen A bild 6 aktiverar:
startanordningen;
dörrlåset;
Tanklockets öppning/stängning.
NYCKEL MED FJÄRRKONTROLL
(till versioner/marknader där förutsett)
Metallinsatsen A bild 7 aktiverar:
startanordningen;
dörrlåset;
Tanklockets öppning/stängning.
För att dra ut metallinsatsen, tryck på knappen B
bild 7.
bild 6F0T0002
9
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

För att föra in den igen i hållaren, gör så här:
håll knappen B nertryckt och rör metallinsatsen A;
släpp knappen B och vrid metallinsatsen A tills
den klickar på plats vilket garanterar en korrekt
stängning.
VARNING
Tryck på knappen B endast när nyckeln
befinner sig långt från kroppen, speciellt
från ögonen och föremål som kan förstöras
(t .ex. kläder). Lämna inte nyckeln utan
övervakning för att undvika att någon, speciellt
barn, kan handskas med den och oavsiktligt
trycka på knappen.Kombiversioner
Knappen
aktiverar en upplåsning av alla dörrar
(inklusive de sidohängda bakdörrarna).
Knappen
aktiverar låsningen av alla dörrar.
Knappen
aktiverar en upplåsning av de
sidohängda bakdörrarna.
Cargo-versioner
Knappen
aktiverar en upplåsning av framdörrarna;
Knappen
aktiverar låsningen av alla dörrar;
Knappen
aktiverar en upplåsning av de
sidohängda bakdörrarna och sidoskjutdörrarna (till
versioner/marknader där de förutses).
Vid en upplåsning av dörrarna tänds, under en
förutsedd tid, takbelysningen.
Öppning av rutorna med fjärrkontrollen
(till versioner/marknader där förutsett)
Rutorna öppnas genom att trycka ned knappen (på
nyckeln)
i minst 3 sekunder. För att rutorna
ska öppnas fullständigt måste knappen tryckas ned
hela tiden. Så fort knappen släpps upp stannar
rutorna i respektive läge. Samma typ av öppning kan
göras med hjälp av spärrhaken på framdörrarnas
handtag.
bild 7F0T0241
10
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

Stängning av rutorna med fjärrkontrollen
(till versioner/marknader där förutsett)
Rutorna stängs genom att trycka ned knappen (på
nyckeln)
i minst 3 sekunder. För att rutorna ska
stängas fullständigt måste knappen tryckas ned hela
tiden. Så fort knappen släpps upp stannar rutorna
i respektive läge. Samma typ av stängning kan göras
med hjälp av spärrhaken på framdörrarnas handtag.
OBSERVERA! Vid detta moment fungerar inte
rutornas klämskyddsfunktion.
Upplåsning/låsning av lastutrymmet inifrån
fordonet (Cargo-version)
Genom att trycka på knappen bild 8 (Cargo-version),
låses lastutrymmet upp (sidohängda bakdörrar och
sidoskjutdörrar) inifrån fordonet. Genom att trycka
en gång till låser sig hela fordonet.
Batteribyte på bilnyckel med fjärrkontrollFör att byta batteri gör man så här bild 9:
tryck på knappen A och ställ metallinsatsen B i
öppningsläget;
vrid skruven C tillmed hjälp av en skruvmejsel
med tunn spets;
dra ut batterifacket D och byt ut batteriet E enligt
rätt polaritet;
sätt tillbaka batterifacket D inuti nyckeln och lås
den genom att vrida skruven C till
.
De urladdade batterierna är skadliga för
miljön och skall därför slängas i
motsvarande behållare enligt
lagstiftningen eller överlämnas till Fiats
servicenät som tar hand om bor tskaffandet .
bild 8F0T0322bild 9F0T0300
11
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

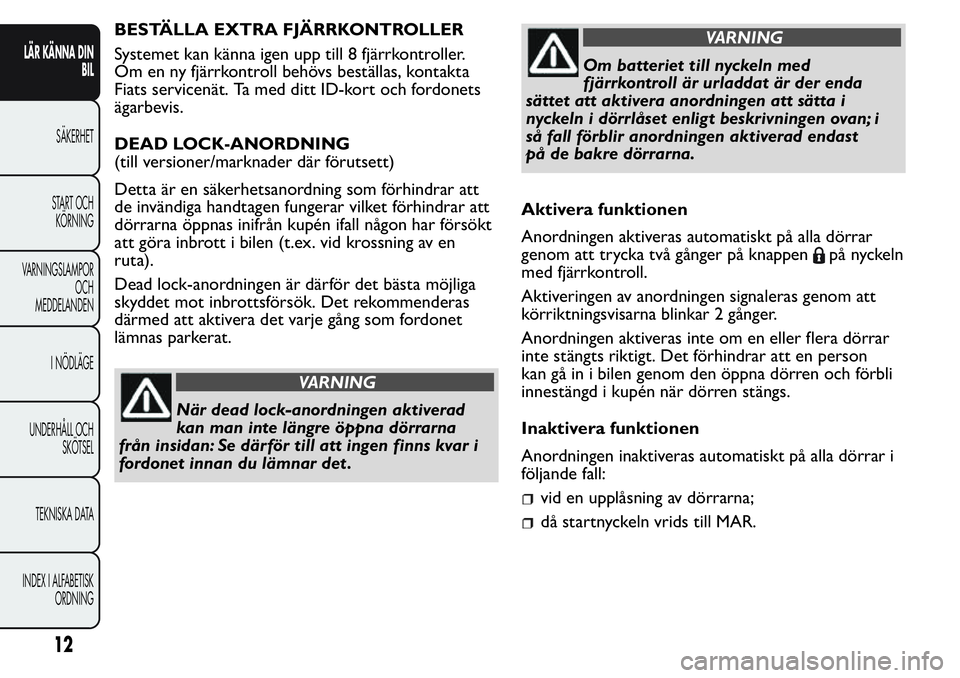

BESTÄLLA EXTRA FJÄRRKONTROLLER
Systemet kan känna igen upp till 8 fjärrkontroller.
Om en ny fjärrkontroll behövs beställas, kontakta
Fiats servicenät. Ta med ditt ID-kort och fordonets
ägarbevis.
DEAD LOCK-ANORDNING
(till versioner/marknader där förutsett)
Detta är en säkerhetsanordning som förhindrar att
de invändiga handtagen fungerar vilket förhindrar att
dörrarna öppnas inifrån kupén ifall någon har försökt
att göra inbrott i bilen (t.ex. vid krossning av en
ruta).
Dead lock-anordningen är därför det bästa möjliga
skyddet mot inbrottsförsök. Det rekommenderas
därmed att aktivera det varje gång som fordonet
lämnas parkerat.
VARNING
När dead lock-anordningen aktiverad
kan man inte längre öppna dörrarna
från insidan: Se därför till att ingen finns kvar i
fordonet innan du lämnar det .
VARNING
Om batteriet till nyckeln med
fjärrkontroll är urladdat är der enda
sättet att aktivera anordningen att sätta i
nyckeln i dörrlåset enligt beskrivningen ovan; i
så fall förblir anordningen aktiverad endast
på de bakre dörrarna.
Aktivera funktionen
Anordningen aktiveras automatiskt på alla dörrar
genom att trycka två gånger på knappen
på nyckeln
med fjärrkontroll.
Aktiveringen av anordningen signaleras genom att
körriktningsvisarna blinkar 2 gånger.
Anordningen aktiveras inte om en eller flera dörrar
inte stängts riktigt. Det förhindrar att en person
kan gå in i bilen genom den öppna dörren och förbli
innestängd i kupén när dörren stängs.
Inaktivera funktionen
Anordningen inaktiveras automatiskt på alla dörrar i
följande fall:
vid en upplåsning av dörrarna;
då startnyckeln vrids till MAR.
