2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

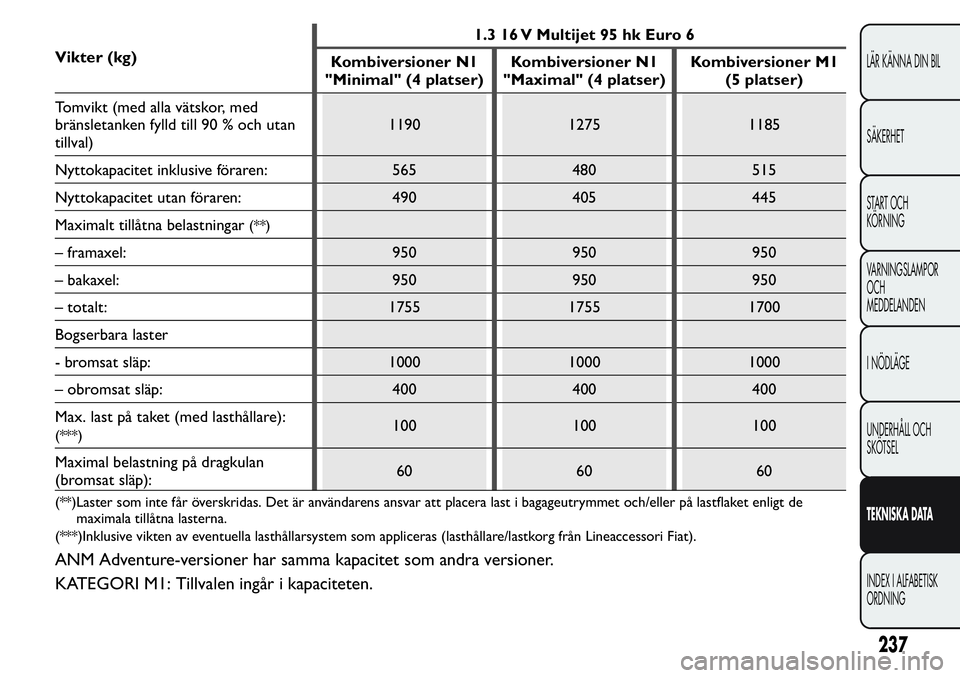

Vikter (kg)1.3 16 V Multijet 95 hk Euro 6
Kombiversioner N1
"Minimal" (4 platser)Kombiversioner N1
"Maximal" (4 platser)Kombiversioner M1
(5 platser)
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan
tillval)1190 1275 1185
Nyttokapacitet inklusive föraren: 565 480 515
Nyttokapacitet utan föraren: 490 405 445
Maximalt tillåtna belastningar
(**)
– framaxel: 950 950 950
– bakaxel: 950 950 950
– totalt: 1755 1755 1700
Bogserbara laster
- bromsat släp: 1000 1000 1000
– obromsat släp: 400 400 400
Max. last på taket (med lasthållare):
(***)100 100 100
Maximal belastning på dragkulan
(bromsat släp):60 60 60
(**)Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de
maximala tillåtna lasterna.
(***)Inklusive vikten av eventuella lasthållarsystem som appliceras (lasthållare/lastkorg från Lineaccessori Fiat).
ANM Adventure-versioner har samma kapacitet som andra versioner.
KATEGORI M1: Tillvalen ingår i kapaciteten.
237
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

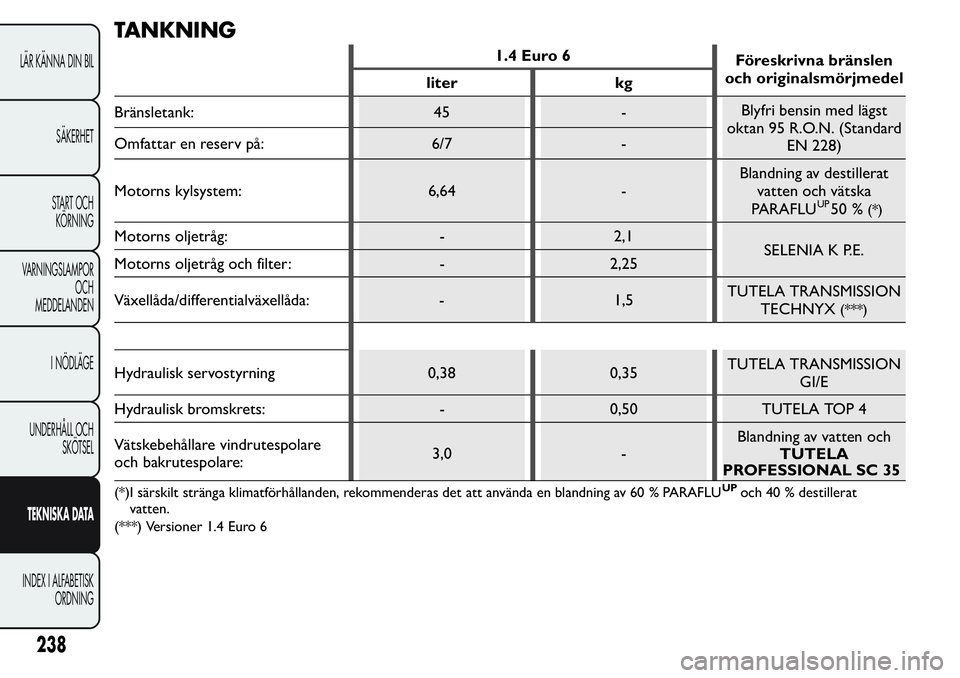

TANKNING
1.4 Euro 6
Föreskrivna bränslen
och originalsmörjmedel
liter kg
Bränsletank: 45 -Blyfri bensin med lägst
oktan 95 R.O.N. (Standard
EN 228) Omfattar en reserv på: 6/7 -
Motorns kylsystem: 6,64 -Blandning av destillerat
vatten och vätska
PARAFLU
UP50 %(*)
Motorns oljetråg: - 2,1
SELENIA K P.E.
Motorns oljetråg och filter: - 2,25
Växellåda/differentialväxellåda: - 1,5TUTELA TRANSMISSION
TECHNYX
(***)
Hydraulisk servostyrning 0,38 0,35TUTELA TRANSMISSION
GI/E
Hydraulisk bromskrets: - 0,50 TUTELA TOP 4
Vätskebehållare vindrutespolare
och bakrutespolare:3,0 -Blandning av vatten och
TUTELA
PROFESSIONAL SC 35
(*)I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat
vatten.
(***) Versioner 1.4 Euro 6
238
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

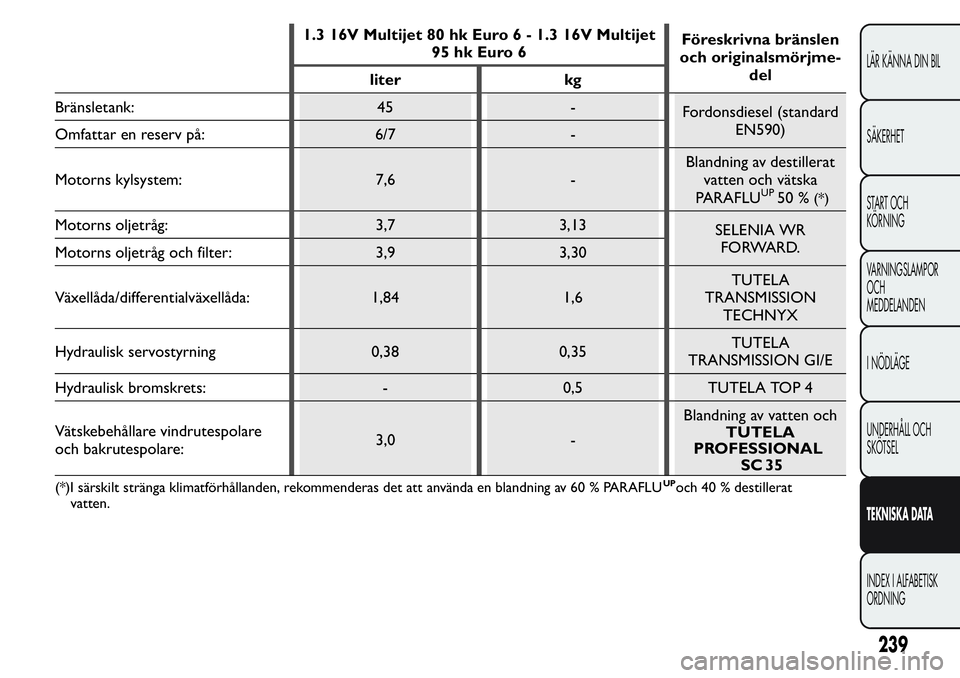

1.3 16V Multijet 80 hk Euro 6 - 1.3 16V Multijet
95 hk Euro 6Föreskrivna bränslen
och originalsmörjme-
del
liter kg
Bränsletank: 45 -
Fordonsdiesel (standard
EN590)
Omfattar en reserv på: 6/7 -
Motorns kylsystem: 7,6 -Blandning av destillerat
vatten och vätska
PARAFLU
UP50 %(*)
Motorns oljetråg: 3,7 3,13
SELENIA WR
FORWARD.
Motorns oljetråg och filter: 3,9 3,30
Växellåda/differentialväxellåda: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Hydraulisk servostyrning 0,38 0,35TUTELA
TRANSMISSION GI/E
Hydraulisk bromskrets: - 0,5 TUTELA TOP 4
Vätskebehållare vindrutespolare
och bakrutespolare:3,0 -Blandning av vatten och
TUTELA
PROFESSIONAL
35
(*)I särskilt stränga klimatförhållanden, rekommenderas det att använda en blandning av 60 % PARAFLUUPoch 40 % destillerat
vatten.
239
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
SC

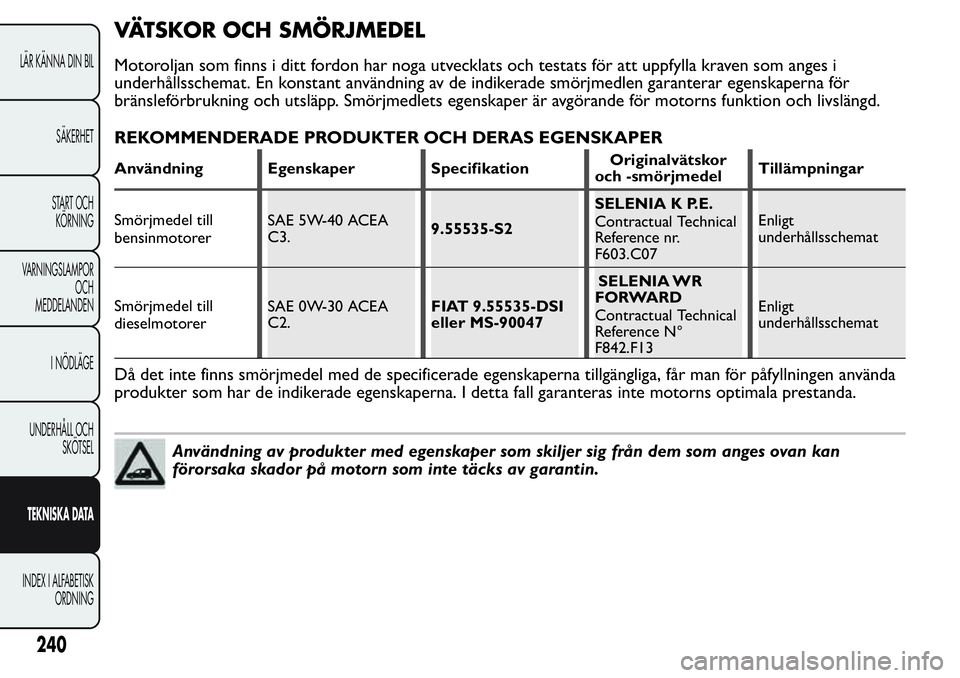

VÄTSKOR OCH SMÖRJMEDEL
Motoroljan som finns i ditt fordon har noga utvecklats och testats för att uppfylla kraven som anges i
underhållsschemat. En konstant användning av de indikerade smörjmedlen garanterar egenskaperna för
bränsleförbrukning och utsläpp. Smörjmedlets egenskaper är avgörande för motorns funktion och livslängd.
REKOMMENDERADE PRODUKTER OCH DERAS EGENSKAPER
Användning Egenskaper SpecifikationOriginalvätskor
och -smörjmedelTillämpningar
Smörjmedel till
bensinmotorerSAE 5W-40 ACEA
C3.9.55535-S2SELENIA K P.E.
Contractual Technical
Reference nr.
F603.C07Enligt
underhållsschemat
Smörjmedel till
dieselmotorerSAE 0W-30 ACEA
C2.FIAT 9.55535-DSI
eller MS-90047SELENIA WR
FORWARD
Contractual Technical
Reference N°
F842.F13Enligt
underhållsschemat
Då det inte finns smörjmedel med de specificerade egenskaperna tillgängliga, får man för påfyllningen använda
produkter som har de indikerade egenskaperna. I detta fall garanteras inte motorns optimala prestanda.
Användning av produkter med egenskaper som skiljer sig från dem som anges ovan kan
förorsaka skador på motorn som inte täcks av garantin.
240
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

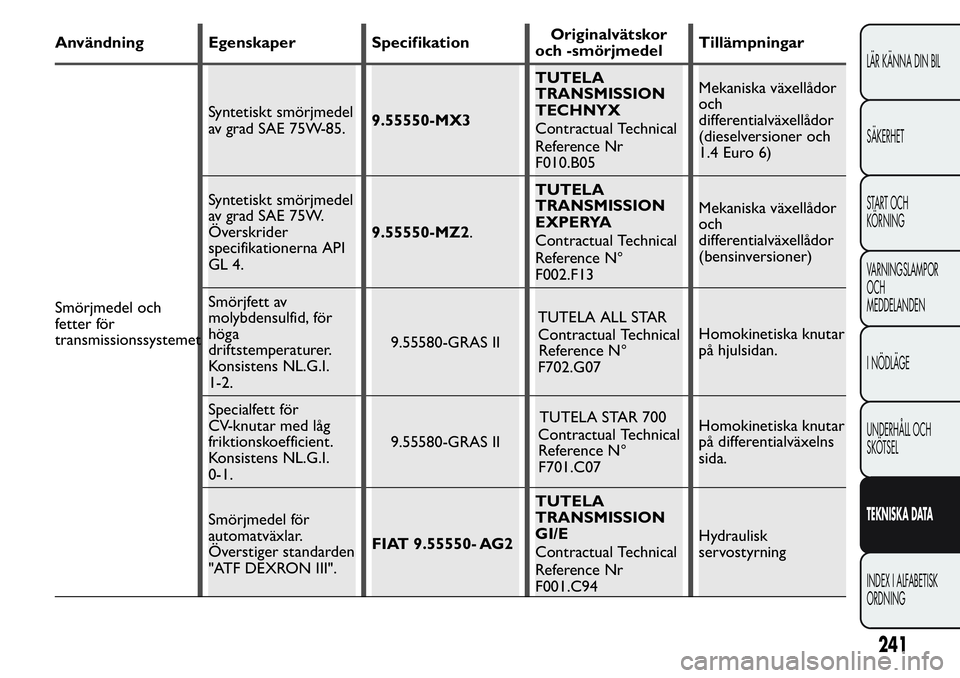

Användning Egenskaper SpecifikationOriginalvätskor
och -smörjmedelTillämpningar
Smörjmedel och
fetter för
transmissionssystemetSyntetiskt smörjmedel
av grad SAE 75W-85.9.55550-MX3TUTELA
TRANSMISSION
TECHNYX
Contractual Technical
Reference Nr
F010.B05Mekaniska växellådor
och
differentialväxellådor
(dieselversioner och
1.4 Euro 6)
Syntetiskt smörjmedel
av grad SAE 75W.
Överskrider
specifikationerna API
GL 4.9.55550-MZ2.TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference N°
F002.F13Mekaniska växellådor
och
differentialväxellådor
(bensinversioner)
Smörjfett av
molybdensulfid, för
höga
driftstemperaturer.
Konsistens NL.G.I.
1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N°
F702.G07Homokinetiska knutar
på hjulsidan.
Specialfett för
CV-knutar med låg
friktionskoefficient.
Konsistens NL.G.I.
0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Homokinetiska knutar
på differentialväxelns
sida.
Smörjmedel för
automatväxlar.
Överstiger standarden
"ATF DEXRON III".FIAT 9.55550- AG2TUTELA
TRANSMISSION
GI/E
Contractual Technical
Reference Nr
F001.C94Hydraulisk
servostyrning
241
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

Användning Egenskaper SpecifikationOriginalvätskor
och -smörjmedelTillämpningar

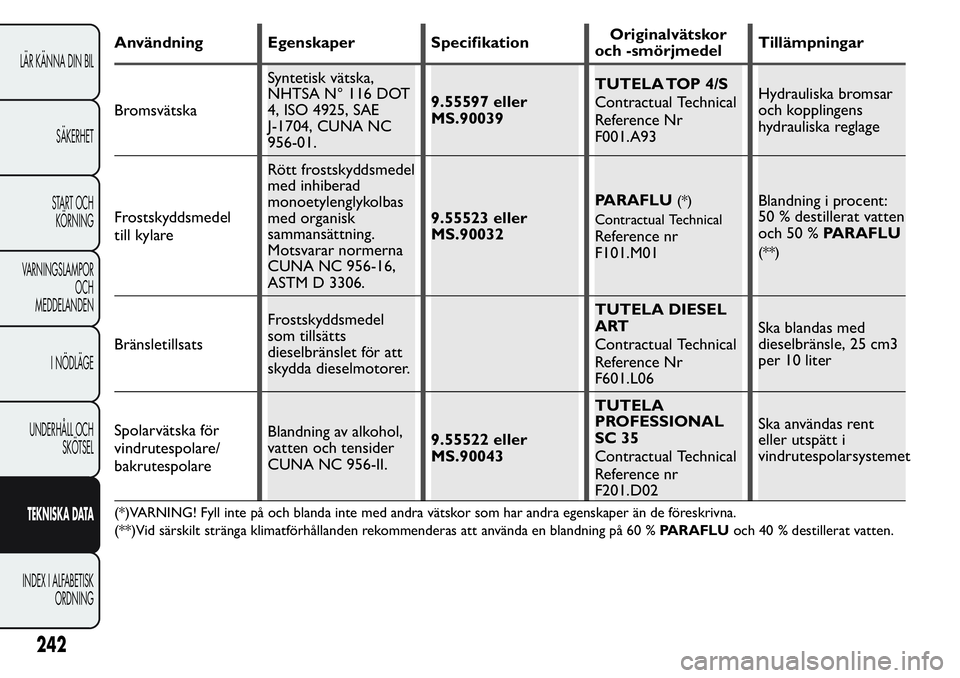

BromsvätskaSyntetisk vätska,
NHTSA N° 116 DOT
4, ISO 4925, SAE
J-1704, CUNA NC
956-01.9.55597 eller
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference Nr
F001.A93Hydrauliska bromsar
och kopplingens
hydrauliska reglage
Frostskyddsmedel
till kylareRött frostskyddsmedel
med inhiberad
monoetylenglykolbas
med organisk
sammansättning.
Motsvarar normerna
CUNA NC 956-16,
ASTM D 3306.9.55523 eller
MS.90032PARAFLU
(*)
Contractual Technical
Reference nr
F101.M01Blandning i procent:
50 % destillerat vatten
och 50 %PARAFLU(**)
BränsletillsatsFrostskyddsmedel
som tillsätts
dieselbränslet för att
skydda dieselmotorer.TUTELA DIESEL
ART
Contractual Technical
Reference Nr
F601.L06Ska blandas med
dieselbränsle, 25 cm3
per 10 liter
Spolarvätska för
vindrutespolare/
bakrutespolareBlandning av alkohol,
vatten och tensider
CUNA NC 956-II.9.55522 eller
MS.90043TUTELA
PROFESSIONAL
SC 35
Contractual Technical
Reference nr
F201.D02Ska användas rent
eller utspätt i
vindrutespolarsystemet
(*)VARNING! Fyll inte på och blanda inte med andra vätskor som har andra egenskaper än de föreskrivna.
(**)Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLUoch 40 % destillerat vatten.
242
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

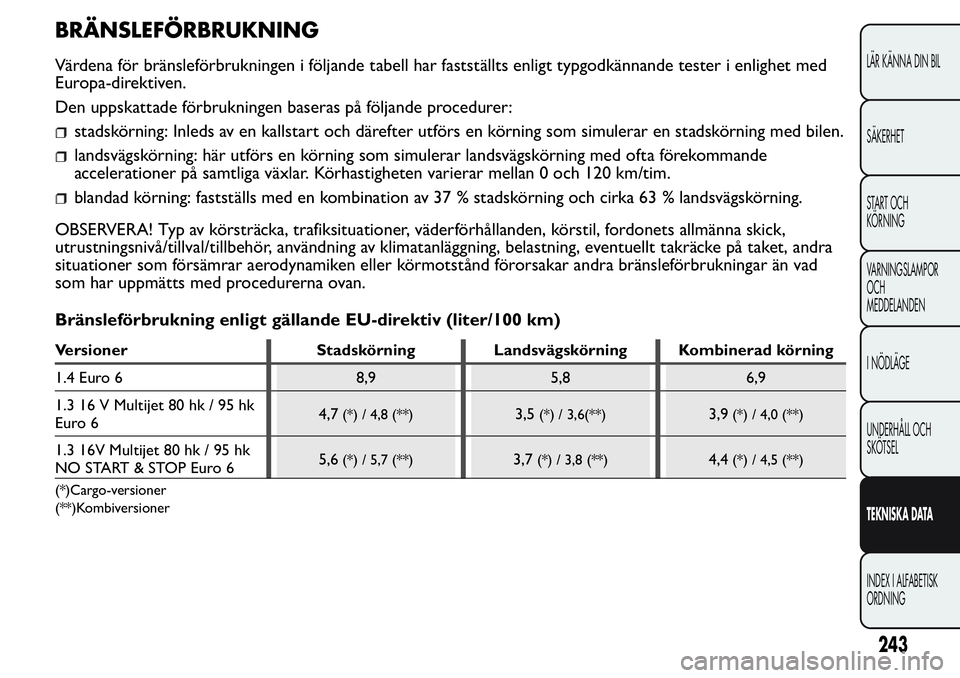

BRÄNSLEFÖRBRUKNING
Värdena för bränsleförbrukningen i följande tabell har fastställts enligt typgodkännande tester i enlighet med
Europa-direktiven.
Den uppskattade förbrukningen baseras på följande procedurer:
stadskörning: Inleds av en kallstart och därefter utförs en körning som simulerar en stadskörning med bilen.
landsvägskörning: här utförs en körning som simulerar landsvägskörning med ofta förekommande
accelerationer på samtliga växlar. Körhastigheten varierar mellan 0 och 120 km/tim.
blandad körning: fastställs med en kombination av 37 % stadskörning och cirka 63 % landsvägskörning.
OBSERVERA! Typ av körsträcka, trafiksituationer, väderförhållanden, körstil, fordonets allmänna skick,
utrustningsnivå/tillval/tillbehör, användning av klimatanläggning, belastning, eventuellt takräcke på taket, andra
situationer som försämrar aerodynamiken eller körmotstånd förorsakar andra bränsleförbrukningar än vad
som har uppmätts med procedurerna ovan.
Bränsleförbrukning enligt gällande EU-direktiv (liter/100 km)
Versioner Stadskörning Landsvägskörning Kombinerad körning
1.4 Euro 6 8,9 5,8 6,9
1.3 16 V Multijet 80 hk / 95 hk
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 hk / 95 hk
NO START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Cargo-versioner
(**)Kombiversioner
243
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

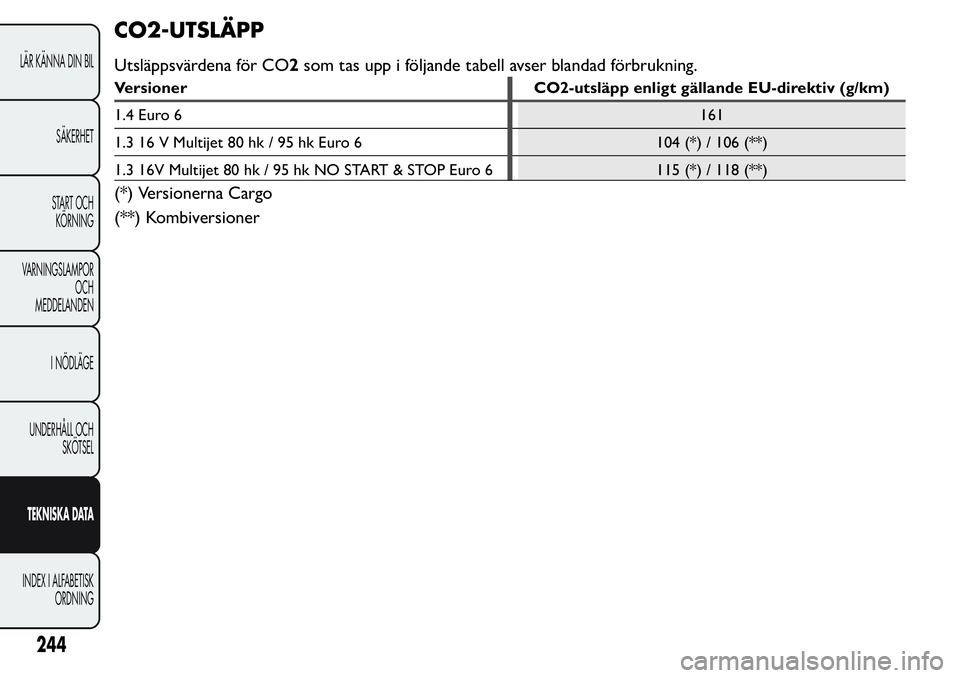

CO2-UTSLÄPP
Utsläppsvärdena för CO2som tas upp i följande tabell avser blandad förbrukning.
Versioner CO2-utsläpp enligt gällande EU-direktiv (g/km)
1.4 Euro 6161
1.3 16 V Multijet 80 hk / 95 hk Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 hk / 95 hk NO START & STOP Euro 6 115 (*) / 118 (**)
(*) Versionerna Cargo
(**) Kombiversioner
