2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

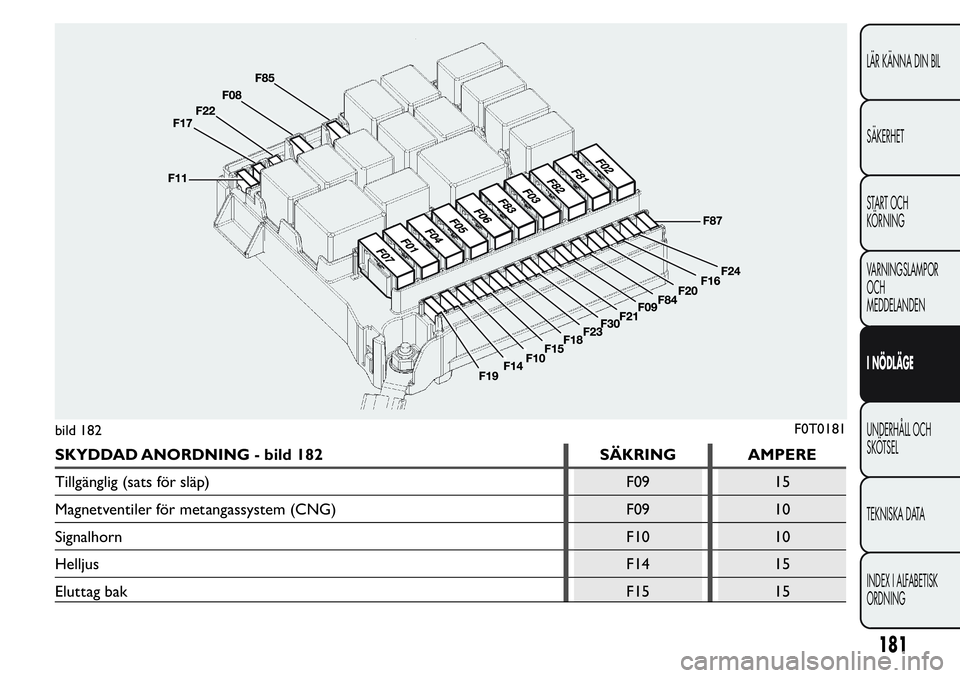

SKYDDAD ANORDNING - bild 182 SÄKRING AMPERE
Tillgänglig (sats för släp) F09 15
Magnetventiler för metangassystem (CNG) F09 10
Signalhorn F10 10
HelljusF14 15
Eluttag bak F15 15
bild 182F0T0181
181
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

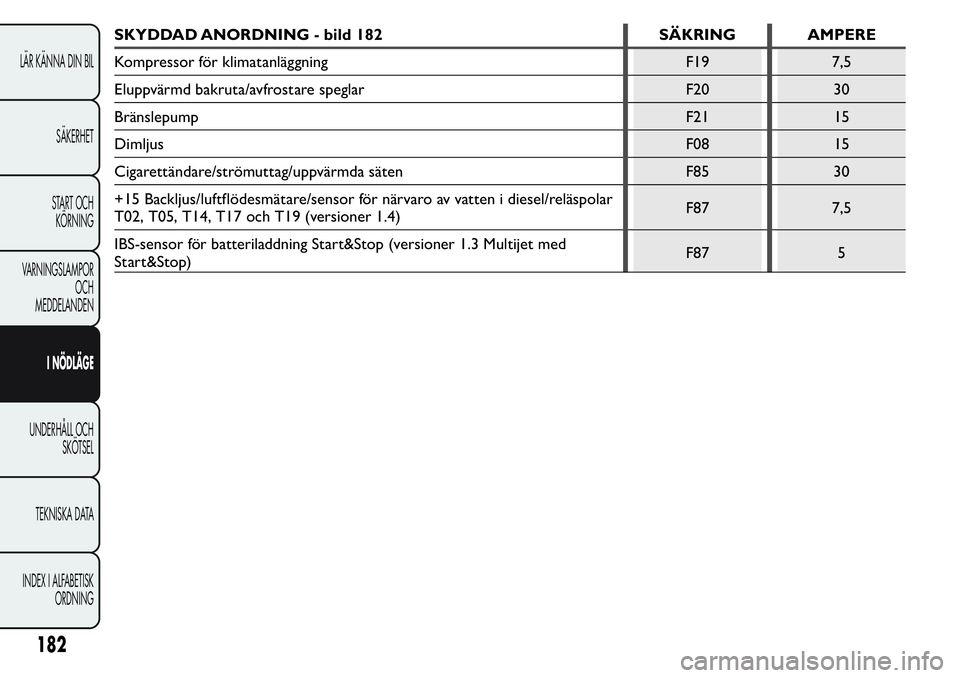

SKYDDAD ANORDNING - bild 182 SÄKRING AMPERE
Kompressor för klimatanläggning F19 7,5
Eluppvärmd bakruta/avfrostare speglar F20 30
Bränslepump F21 15
DimljusF08 15
Cigarettändare/strömuttag/uppvärmda säten F85 30
+15 Backljus/luftflödesmätare/sensor för närvaro av vatten i diesel/reläspolar
T02, T05, T14, T17 och T19 (versioner 1.4)F87 7,5
IBS-sensor för batteriladdning Start&Stop (versioner 1.3 Multijet med
Start&Stop)F87 5
182
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

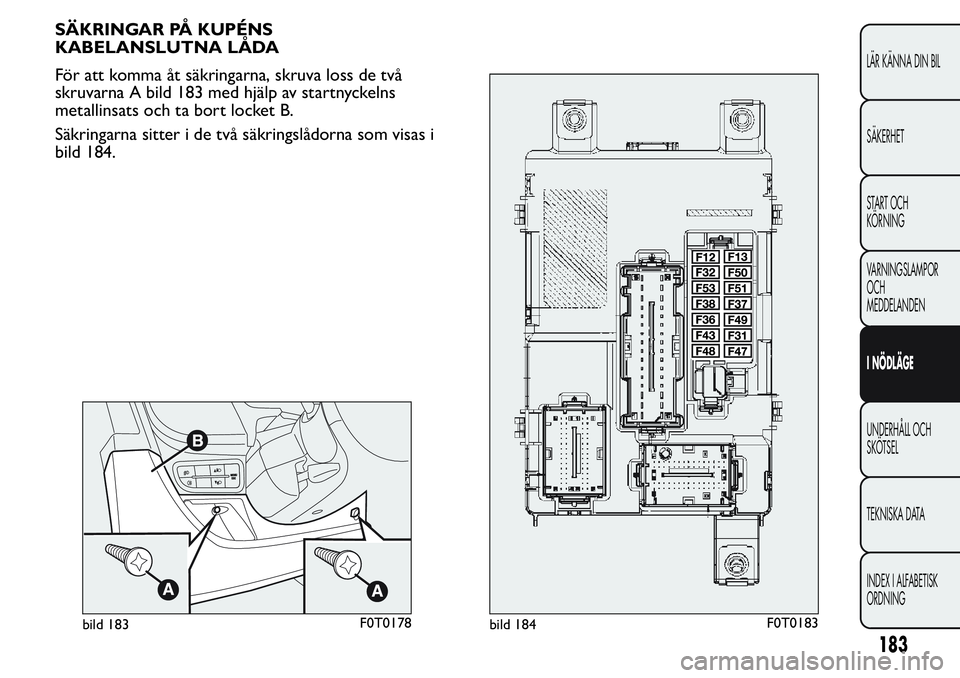

SÄKRINGAR PÅ KUPÉNS
KABELANSLUTNA LÅDA
För att komma åt säkringarna, skruva loss de två
skruvarna A bild 183 med hjälp av startnyckelns
metallinsats och ta bort locket B.
Säkringarna sitter i de två säkringslådorna som visas i
bild 184.
bild 183F0T0178bild 184F0T0183
183
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

SKYDDAD ANORDNING - bild 184 SÄKRING AMPERE
Halvljus (passagerarsidan)
F12
(*)7,5
Halvljus (förarsidan)/Regleringsanordning för strålkastarinställningen F13
7,5/5
(*)
INT/A reläspole SCM F31 5
Tidsinställd invändig belysning
F32
(*)7,5
Nod Radio/styrenhet för systemet
Bluetooth/Nod Blue&Me™/Uttag för
felsökning EOBD-system/styrenhet volymetriskt larm/styrenhet larmsirènF36 10
Nod instrumentpanel/reglage stoppljud (NA) F37 5
Ställdon till dörrarnas/bagageluckans lås
(*)F38 20
Tvåriktad pump vindrutespolare/bakrutespolare F43 15
Främre fönsterhiss (förarsidan)
(*)F47 20
Främre fönsterhiss (passagerarsidan)
(*)F48 20
Belysning av reglage/styrenhet parkeringssensorer/reglage externa elektriska
speglar/styrenhet volymetriska larmF49 5
INT nod Radio/styrenhet för
Bluetooth-systemet/Nod Blue&Me™/rörelse
externa elektriska speglar/brytare koppling/
Reglage stoppljus (NC)F51 7,5
Nod instrumentpanel F53 5
Avfrostare yttre speglar F41 7,5
Tillgänglig F45 -
Tillgänglig F46 -
Tillgänglig F90 -
(*)För berörda versioner och marknader
184
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
®
®

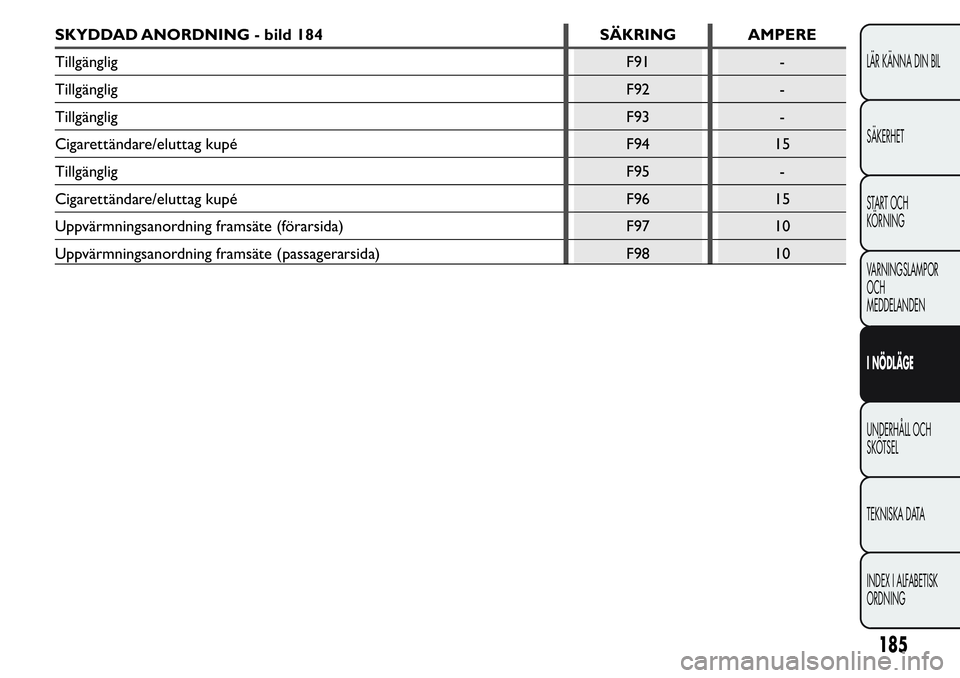

SKYDDAD ANORDNING - bild 184 SÄKRING AMPERE
Tillgänglig F91 -
Tillgänglig F92 -
Tillgänglig F93 -
Cigarettändare/eluttag kupé F94 15
Tillgänglig F95 -
Cigarettändare/eluttag kupé F96 15
Uppvärmningsanordning framsäte (förarsida) F97 10
Uppvärmningsanordning framsäte (passagerarsida) F98 10
185
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

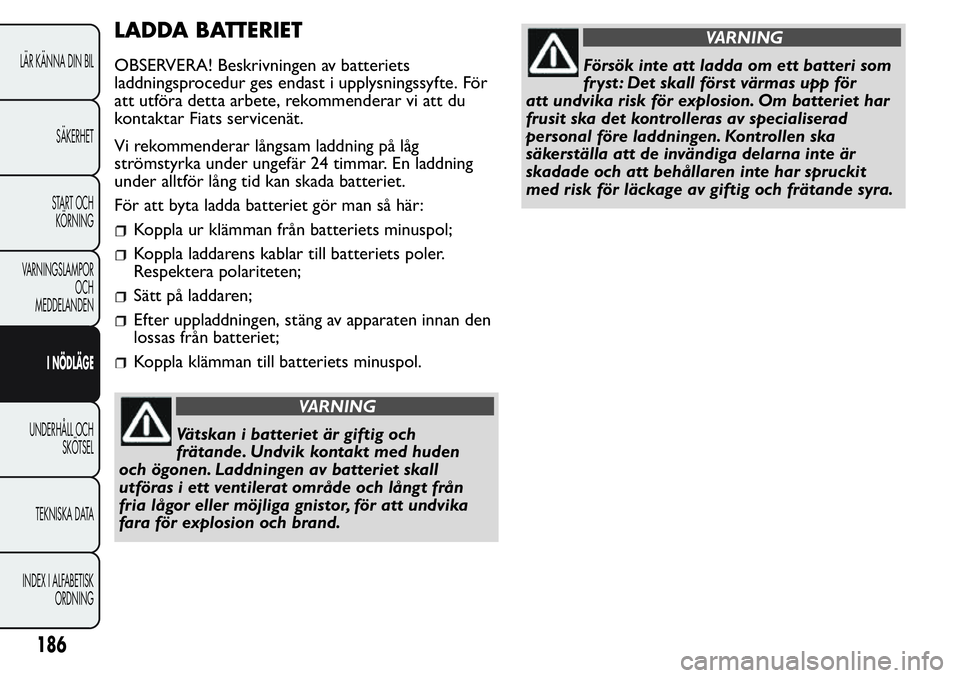

LADDA BATTERIET
OBSERVERA! Beskrivningen av batteriets
laddningsprocedur ges endast i upplysningssyfte. För
att utföra detta arbete, rekommenderar vi att du
kontaktar Fiats servicenät.
Vi rekommenderar långsam laddning på låg
strömstyrka under ungefär 24 timmar. En laddning
under alltför lång tid kan skada batteriet.
För att byta ladda batteriet gör man så här:
Koppla ur klämman från batteriets minuspol;
Koppla laddarens kablar till batteriets poler.
Respektera polariteten;
Sätt på laddaren;
Efter uppladdningen, stäng av apparaten innan den
lossas från batteriet;
Koppla klämman till batteriets minuspol.
VARNING
Vätskan i batteriet är giftig och
frätande. Undvik kontakt med huden
och ögonen. Laddningen av batteriet skall
utföras i ett ventilerat område och långt från
fria lågor eller möjliga gnistor, för att undvika
fara för explosion och brand.
VARNING
Försök inte att ladda om ett batteri som
fryst : Det skall först värmas upp för
att undvika risk för explosion. Om batteriet har
frusit ska det kontrolleras av specialiserad
personal före laddningen. Kontrollen ska
säkerställa att de invändiga delarna inte är
skadade och att behållaren inte har spruckit
med risk för läckage av giftig och frätande syra.
186
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

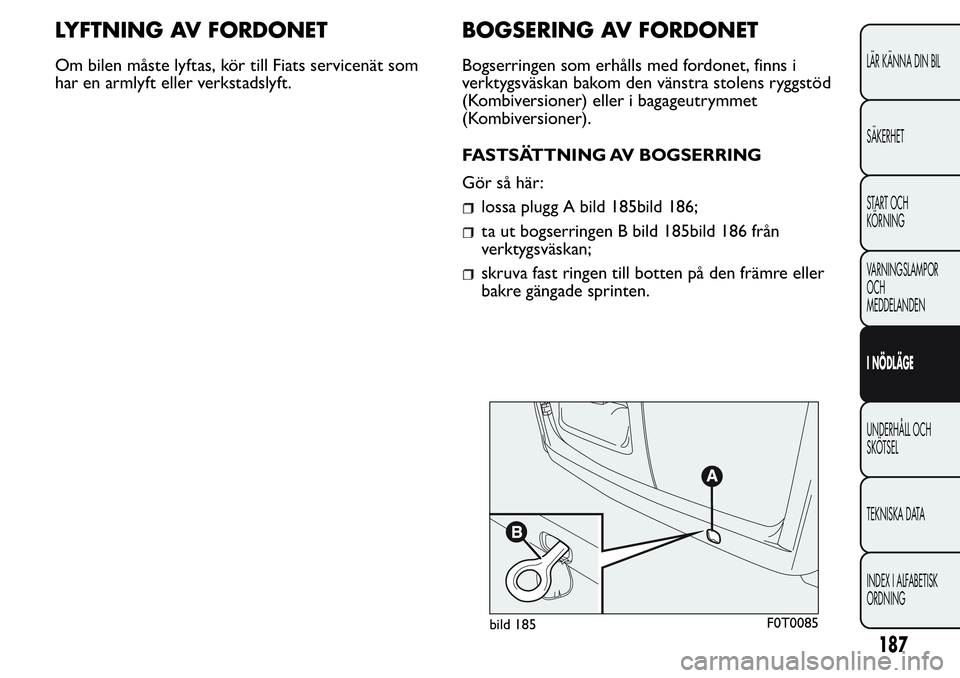

LYFTNING AV FORDONET
Om bilen måste lyftas, kör till Fiats servicenät som
har en armlyft eller verkstadslyft.
BOGSERING AV FORDONET
Bogserringen som erhålls med fordonet, finns i
verktygsväskan bakom den vänstra stolens ryggstöd
(Kombiversioner) eller i bagageutrymmet
(Kombiversioner).
FASTSÄTTNING AV BOGSERRING
Gör så här:
lossa plugg A bild 185bild 186;
ta ut bogserringen B bild 185bild 186 från
verktygsväskan;
skruva fast ringen till botten på den främre eller
bakre gängade sprinten.
bild 185F0T0085
187
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

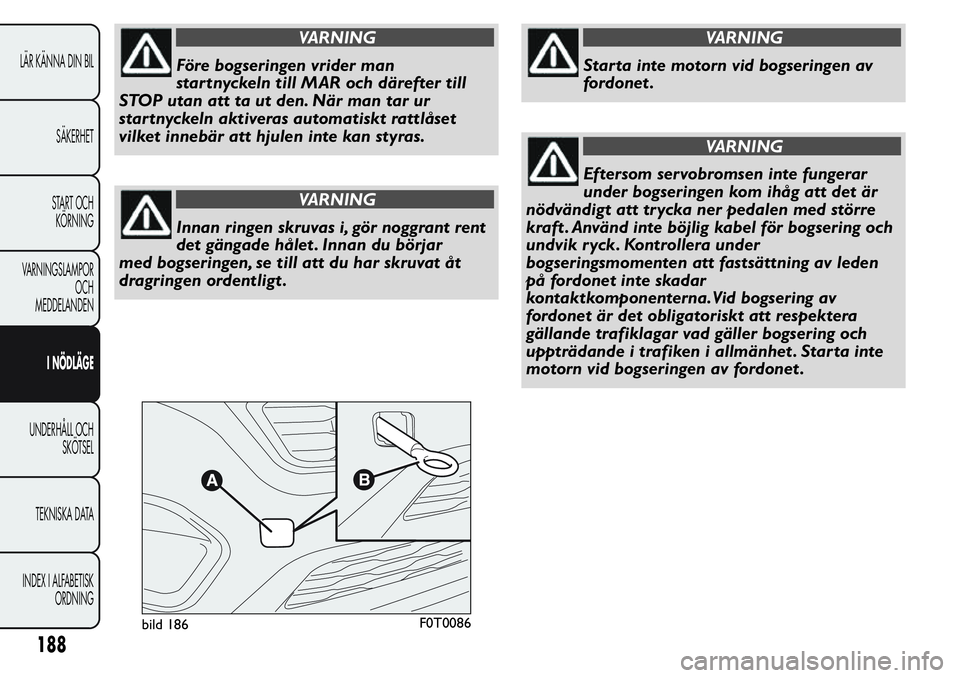

VARNING
Före bogseringen vrider man
startnyckeln till MAR och därefter till
STOP utan att ta ut den. När man tar ur
star tnyckeln aktiveras automatiskt rattlåset
vilket innebär att hjulen inte kan styras.
VARNING
Innan ringen skruvas i, gör noggrant rent
det gängade hålet . Innan du börjar
med bogseringen, se till att du har skruvat åt
dragringen ordentligt .
VARNING
Star ta inte motorn vid bogseringen av
fordonet .
VARNING
Eftersom servobromsen inte fungerar
under bogseringen kom ihåg att det är
nödvändigt att trycka ner pedalen med större
kraft . Använd inte böjlig kabel för bogsering och
undvik ryck. Kontrollera under
bogseringsmomenten att fastsättning av leden
på fordonet inte skadar
kontaktkomponenterna.Vid bogsering av
fordonet är det obligatoriskt att respektera
gällande trafiklagar vad gäller bogsering och
uppträdande i trafiken i allmänhet . Starta inte
motorn vid bogseringen av fordonet .
bild 186F0T0086
