2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

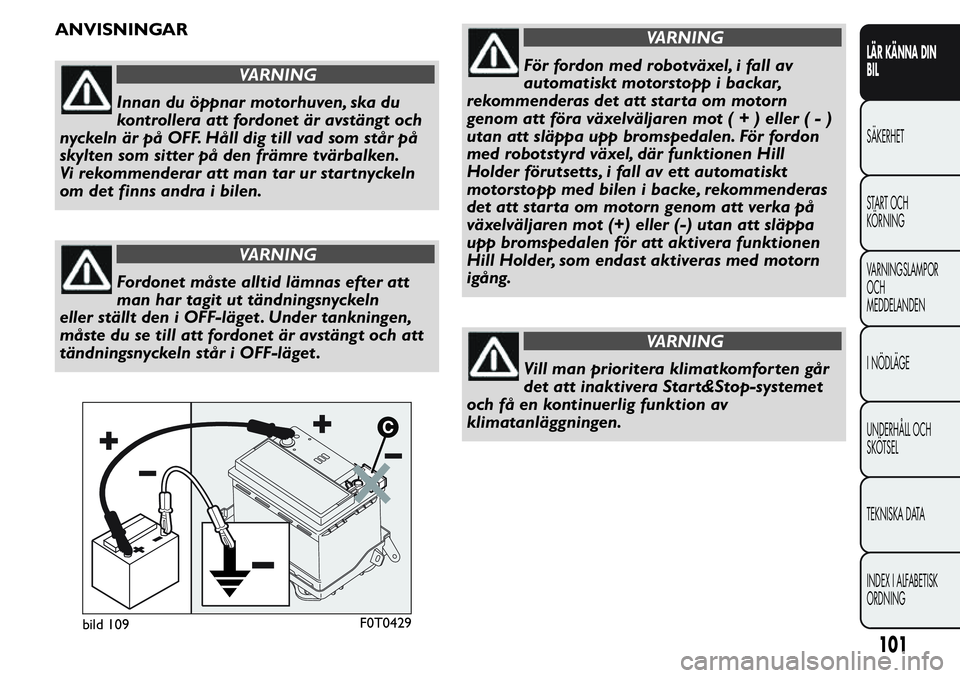

ANVISNINGAR
VARNING
Innan du öppnar motorhuven, ska du
kontrollera att fordonet är avstängt och
nyckeln är på OFF. Håll dig till vad som står på
skylten som sitter på den främre tvärbalken.
Vi rekommenderar att man tar ur startnyckeln
om det finns andra i bilen.
VARNING
Fordonet måste alltid lämnas efter att
man har tagit ut tändningsnyckeln
eller ställt den i OFF-läget . Under tankningen,
måste du se till att fordonet är avstängt och att
tändningsnyckeln står i OFF-läget .
VARNING
För fordon med robotväxel, i fall av
automatiskt motorstopp i backar,
rekommenderas det att star ta om motorn
genom att föra växelväljaren mot(+)eller(-)
utan att släppa upp bromspedalen. För fordon
med robotstyrd växel, där funktionen Hill
Holder förutsetts, i fall av ett automatiskt
motorstopp med bilen i backe, rekommenderas
det att star ta om motorn genom att verka på
växelväljaren mot (+) eller (-) utan att släppa
upp bromspedalen för att aktivera funktionen
Hill Holder, som endast aktiveras med motorn
igång.
VARNING
Vill man prioritera klimatkomforten går
det att inaktivera Star t&Stop-systemet
och få en kontinuerlig funktion av
klimatanläggningen.
bild 109F0T0429
101
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

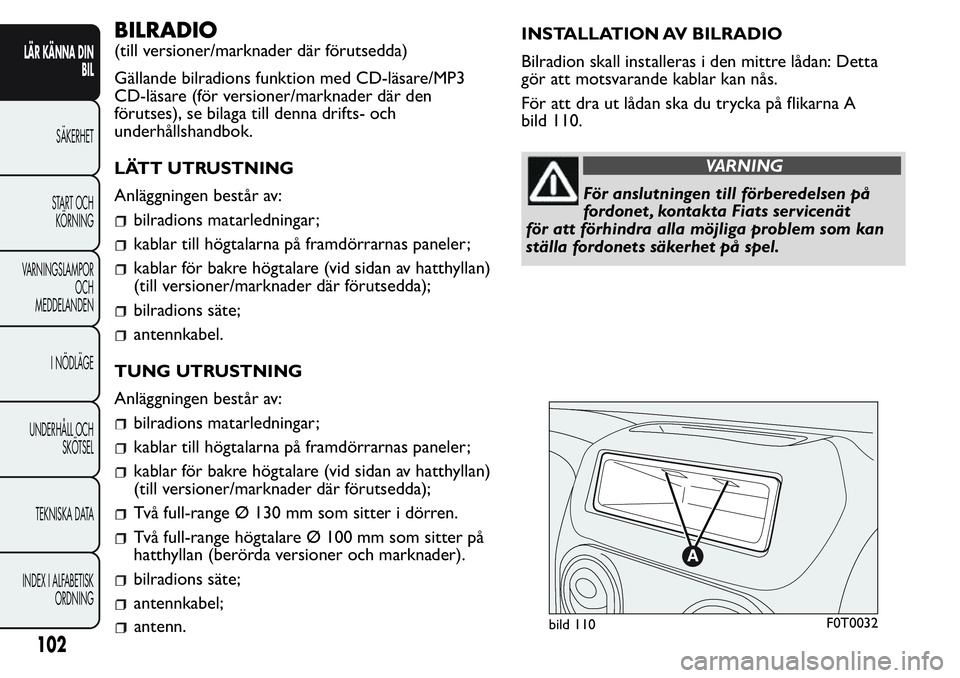

BILRADIO
(till versioner/marknader där förutsedda)
Gällande bilradions funktion med CD-läsare/MP3
CD-läsare (för versioner/marknader där den
förutses), se bilaga till denna drifts- och
underhållshandbok.
LÄTT UTRUSTNING
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på framdörrarnas paneler;
kablar för bakre högtalare (vid sidan av hatthyllan)
(till versioner/marknader där förutsedda);
bilradions säte;
antennkabel.
TUNG UTRUSTNING
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på framdörrarnas paneler;
kablar för bakre högtalare (vid sidan av hatthyllan)
(till versioner/marknader där förutsedda);
Två full-range Ø 130 mm som sitter i dörren.
Två full-range högtalare Ø 100 mm som sitter på
hatthyllan (berörda versioner och marknader).
bilradions säte;
antennkabel;
antenn.INSTALLATION AV BILRADIO
Bilradion skall installeras i den mittre lådan: Detta
gör att motsvarande kablar kan nås.
För att dra ut lådan ska du trycka på flikarna A
bild 110.
VARNING
För anslutningen till förberedelsen på
fordonet , kontakta Fiats servicenät
för att förhindra alla möjliga problem som kan
ställa fordonets säkerhet på spel.
bild 110F0T0032
102
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

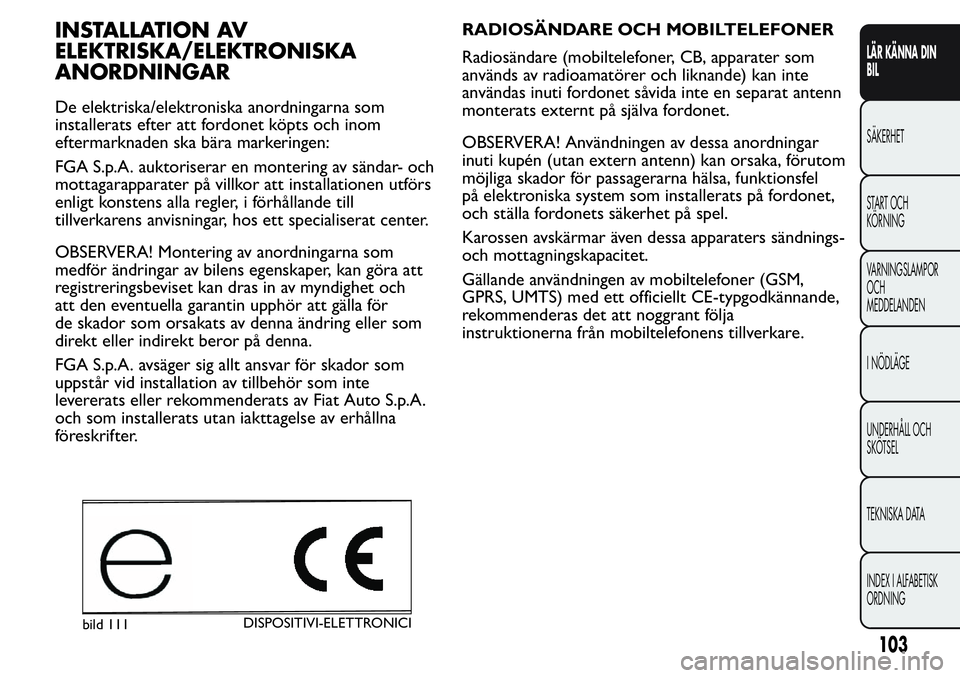

INSTALLATION AV
ELEKTRISKA/ELEKTRONISKA
ANORDNINGAR
De elektriska/elektroniska anordningarna som
installerats efter att fordonet köpts och inom
eftermarknaden ska bära markeringen:
FGA S.p.A. auktoriserar en montering av sändar- och
mottagarapparater på villkor att installationen utförs
enligt konstens alla regler, i förhållande till
tillverkarens anvisningar, hos ett specialiserat center.
OBSERVERA! Montering av anordningarna som
medför ändringar av bilens egenskaper, kan göra att
registreringsbeviset kan dras in av myndighet och
att den eventuella garantin upphör att gälla för
de skador som orsakats av denna ändring eller som
direkt eller indirekt beror på denna.
FGA S.p.A. avsäger sig allt ansvar för skador som
uppstår vid installation av tillbehör som inte
levererats eller rekommenderats av Fiat Auto S.p.A.
och som installerats utan iakttagelse av erhållna
föreskrifter.RADIOSÄNDARE OCH MOBILTELEFONER
Radiosändare (mobiltelefoner, CB, apparater som
används av radioamatörer och liknande) kan inte
användas inuti fordonet såvida inte en separat antenn
monterats externt på själva fordonet.
OBSERVERA! Användningen av dessa anordningar
inuti kupén (utan extern antenn) kan orsaka, förutom
möjliga skador för passagerarna hälsa, funktionsfel
på elektroniska system som installerats på fordonet,
och ställa fordonets säkerhet på spel.
Karossen avskärmar även dessa apparaters sändnings-
och mottagningskapacitet.
Gällande användningen av mobiltelefoner (GSM,
GPRS, UMTS) med ett officiellt CE-typgodkännande,
rekommenderas det att noggrant följa
instruktionerna från mobiltelefonens tillverkare.
bild 111DISPOSITIVI-ELETTRONICI
103
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

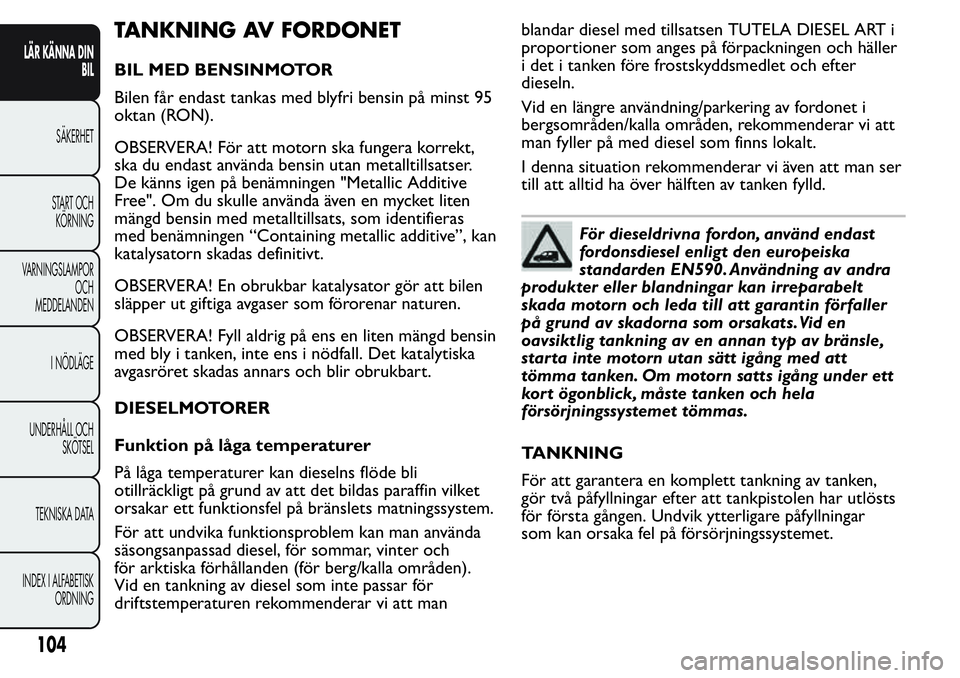

TANKNING AV FORDONET
BIL MED BENSINMOTOR
Bilen får endast tankas med blyfri bensin på minst 95
oktan (RON).
OBSERVERA! För att motorn ska fungera korrekt,
ska du endast använda bensin utan metalltillsatser.
De känns igen på benämningen "Metallic Additive
Free". Om du skulle använda även en mycket liten
mängd bensin med metalltillsats, som identifieras
med benämningen “Containing metallic additive”, kan
katalysatorn skadas definitivt.
OBSERVERA! En obrukbar katalysator gör att bilen
släpper ut giftiga avgaser som förorenar naturen.
OBSERVERA! Fyll aldrig på ens en liten mängd bensin
med bly i tanken, inte ens i nödfall. Det katalytiska
avgasröret skadas annars och blir obrukbart.
DIESELMOTORER
Funktion på låga temperaturer
På låga temperaturer kan dieselns flöde bli
otillräckligt på grund av att det bildas paraffin vilket
orsakar ett funktionsfel på bränslets matningssystem.
För att undvika funktionsproblem kan man använda
säsongsanpassad diesel, för sommar, vinter och
för arktiska förhållanden (för berg/kalla områden).
Vid en tankning av diesel som inte passar för
driftstemperaturen rekommenderar vi att manblandar diesel med tillsatsen TUTELA DIESEL ART i
proportioner som anges på förpackningen och häller
i det i tanken före frostskyddsmedlet och efter
dieseln.
Vid en längre användning/parkering av fordonet i
bergsområden/kalla områden, rekommenderar vi att
man fyller på med diesel som finns lokalt.
I denna situation rekommenderar vi även att man ser
till att alltid ha över hälften av tanken fylld.
För dieseldrivna fordon, använd endast
fordonsdiesel enligt den europeiska
standarden EN590. Användning av andra
produkter eller blandningar kan irreparabelt
skada motorn och leda till att garantin förfaller
på grund av skadorna som orsakats.Vid en
oavsiktlig tankning av en annan typ av bränsle,
starta inte motorn utan sätt igång med att
tömma tanken. Om motorn satts igång under ett
kort ögonblick, måste tanken och hela
försörjningssystemet tömmas.
TANKNING
För att garantera en komplett tankning av tanken,
gör två påfyllningar efter att tankpistolen har utlösts
för första gången. Undvik ytterligare påfyllningar
som kan orsaka fel på försörjningssystemet.
104
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

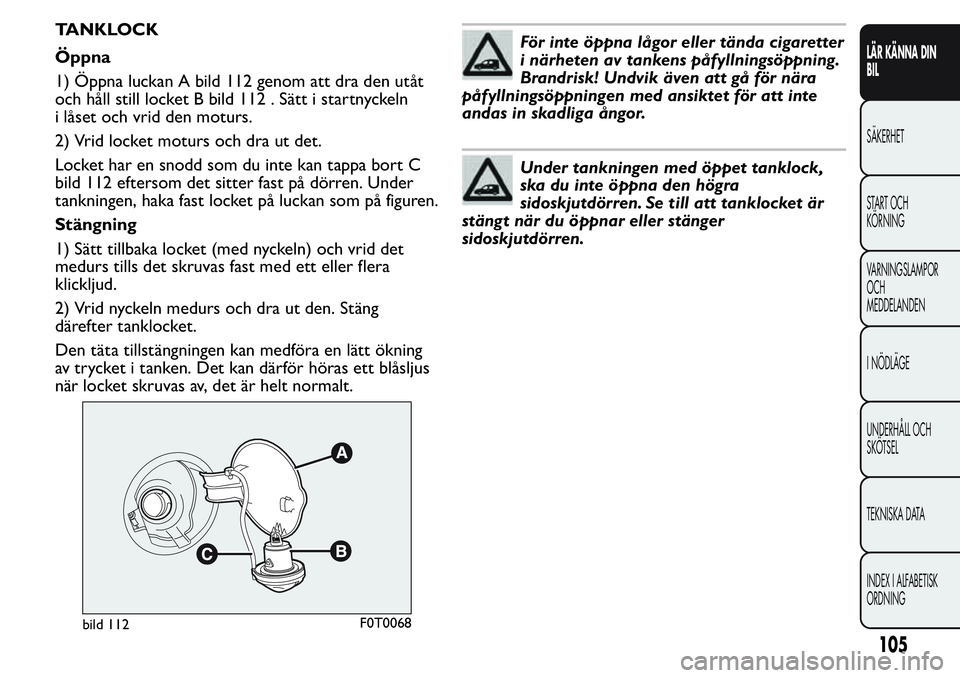

TANKLOCK
Öppna
1) Öppna luckan A bild 112 genom att dra den utåt
och håll still locket B bild 112 . Sätt i startnyckeln
i låset och vrid den moturs.
2) Vrid locket moturs och dra ut det.
Locket har en snodd som du inte kan tappa bort C
bild 112 eftersom det sitter fast på dörren. Under
tankningen, haka fast locket på luckan som på figuren.
Stängning
1) Sätt tillbaka locket (med nyckeln) och vrid det
medurs tills det skruvas fast med ett eller flera
klickljud.
2) Vrid nyckeln medurs och dra ut den. Stäng
därefter tanklocket.
Den täta tillstängningen kan medföra en lätt ökning
av trycket i tanken. Det kan därför höras ett blåsljus
när locket skruvas av, det är helt normalt.För inte öppna lågor eller tända cigaretter
i närheten av tankens påfyllningsöppning.
Brandrisk! Undvik även att gå för nära
påfyllningsöppningen med ansiktet för att inte
andas in skadliga ångor.
Under tankningen med öppet tanklock,
ska du inte öppna den högra
sidoskjutdörren. Se till att tanklocket är
stängt när du öppnar eller stänger
sidoskjutdörren.
bild 112F0T0068
105
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

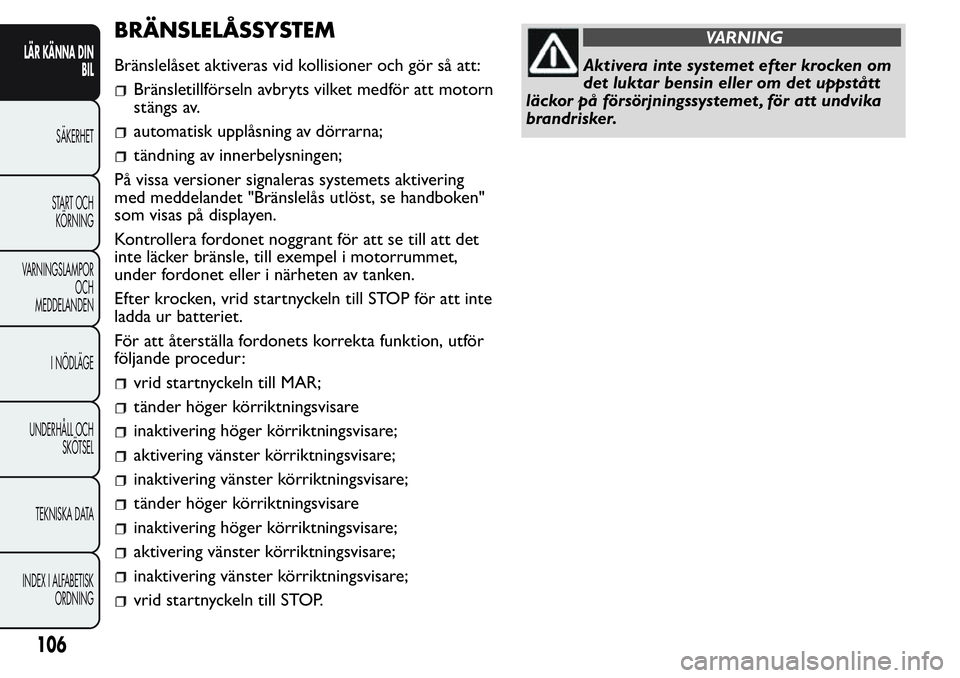

BRÄNSLELÅSSYSTEM
Bränslelåset aktiveras vid kollisioner och gör så att:
Bränsletillförseln avbryts vilket medför att motorn
stängs av.
automatisk upplåsning av dörrarna;
tändning av innerbelysningen;
På vissa versioner signaleras systemets aktivering
med meddelandet "Bränslelås utlöst, se handboken"
som visas på displayen.
Kontrollera fordonet noggrant för att se till att det
inte läcker bränsle, till exempel i motorrummet,
under fordonet eller i närheten av tanken.
Efter krocken, vrid startnyckeln till STOP för att inte
ladda ur batteriet.
För att återställa fordonets korrekta funktion, utför
följande procedur:
vrid startnyckeln till MAR;
tänder höger körriktningsvisare
inaktivering höger körriktningsvisare;
aktivering vänster körriktningsvisare;
inaktivering vänster körriktningsvisare;
tänder höger körriktningsvisare
inaktivering höger körriktningsvisare;
aktivering vänster körriktningsvisare;
inaktivering vänster körriktningsvisare;
vrid startnyckeln till STOP.
VARNING
Aktivera inte systemet efter krocken om
det luktar bensin eller om det uppstått
läckor på försörjningssystemet , för att undvika
brandrisker.
106
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

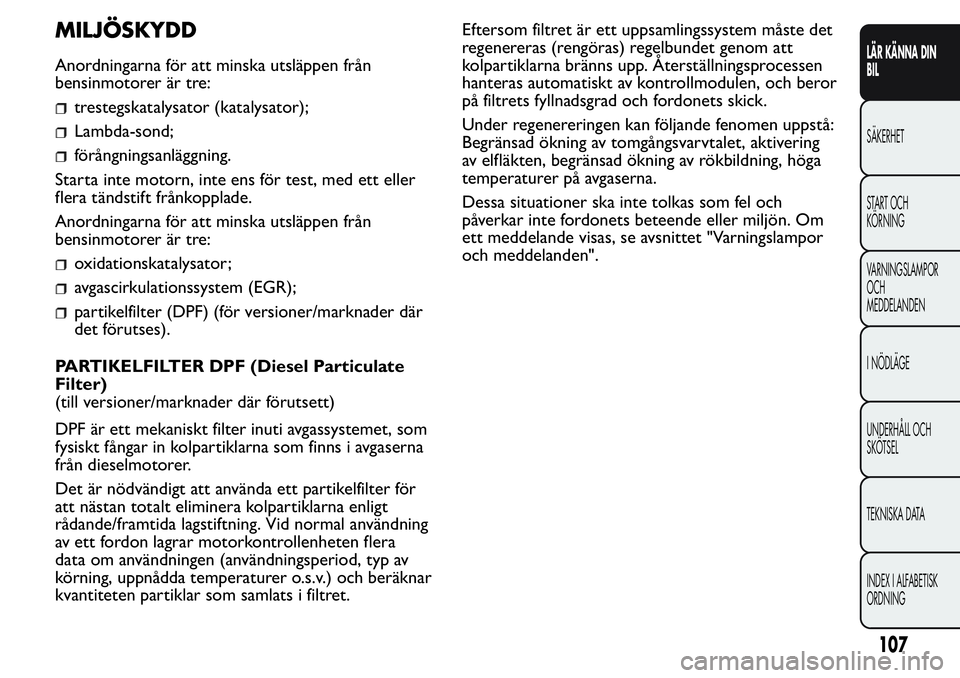

MILJÖSKYDD
Anordningarna för att minska utsläppen från
bensinmotorer är tre:
trestegskatalysator (katalysator);
Lambda-sond;
förångningsanläggning.
Starta inte motorn, inte ens för test, med ett eller
flera tändstift frånkopplade.
Anordningarna för att minska utsläppen från
bensinmotorer är tre:
oxidationskatalysator;
avgascirkulationssystem (EGR);
partikelfilter (DPF) (för versioner/marknader där
det förutses).
PARTIKELFILTER DPF (Diesel Particulate
Filter)
(till versioner/marknader där förutsett)
DPF är ett mekaniskt filter inuti avgassystemet, som
fysiskt fångar in kolpartiklarna som finns i avgaserna
från dieselmotorer.
Det är nödvändigt att använda ett partikelfilter för
att nästan totalt eliminera kolpartiklarna enligt
rådande/framtida lagstiftning. Vid normal användning
av ett fordon lagrar motorkontrollenheten flera
data om användningen (användningsperiod, typ av
körning, uppnådda temperaturer o.s.v.) och beräknar
kvantiteten partiklar som samlats i filtret.Eftersom filtret är ett uppsamlingssystem måste det
regenereras (rengöras) regelbundet genom att
kolpartiklarna bränns upp. Återställningsprocessen
hanteras automatiskt av kontrollmodulen, och beror
på filtrets fyllnadsgrad och fordonets skick.
Under regenereringen kan följande fenomen uppstå:
Begränsad ökning av tomgångsvarvtalet, aktivering
av elfläkten, begränsad ökning av rökbildning, höga
temperaturer på avgaserna.
Dessa situationer ska inte tolkas som fel och
påverkar inte fordonets beteende eller miljön. Om
ett meddelande visas, se avsnittet "Varningslampor
och meddelanden".
107
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

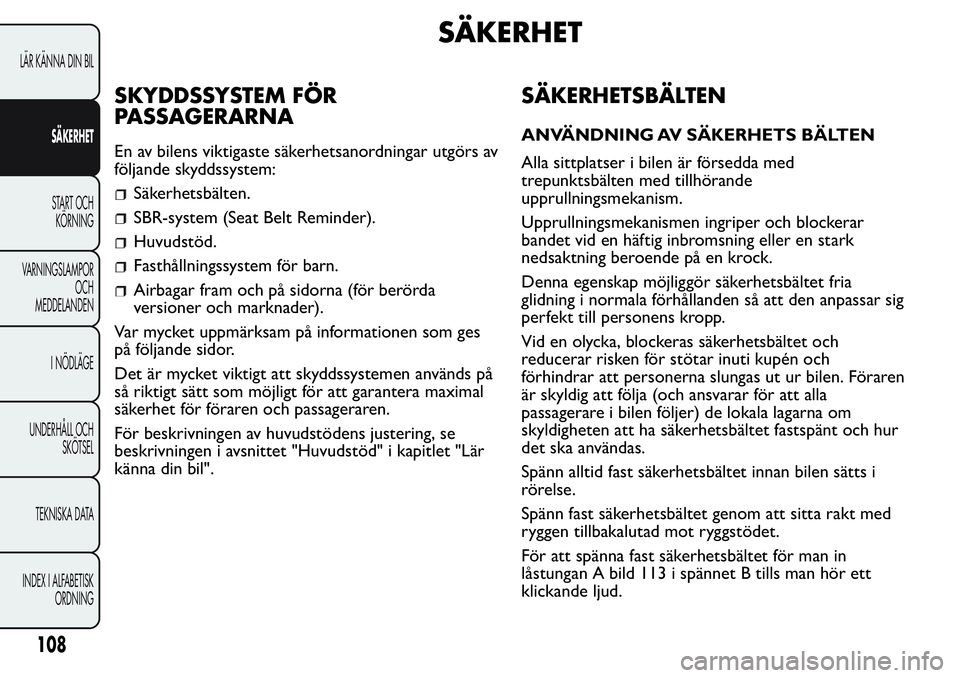

SÄKERHET
SKYDDSSYSTEM FÖR
PASSAGERARNA
En av bilens viktigaste säkerhetsanordningar utgörs av
följande skyddssystem:
Säkerhetsbälten.
SBR-system (Seat Belt Reminder).
Huvudstöd.
Fasthållningssystem för barn.
Airbagar fram och på sidorna (för berörda
versioner och marknader).
Var mycket uppmärksam på informationen som ges
på följande sidor.
Det är mycket viktigt att skyddssystemen används på
så riktigt sätt som möjligt för att garantera maximal
säkerhet för föraren och passageraren.
För beskrivningen av huvudstödens justering, se
beskrivningen i avsnittet "Huvudstöd" i kapitlet "Lär
känna din bil".
SÄKERHETSBÄLTEN
ANVÄNDNING AV SÄKERHETS BÄLTEN
Alla sittplatser i bilen är försedda med
trepunktsbälten med tillhörande
upprullningsmekanism.
Upprullningsmekanismen ingriper och blockerar
bandet vid en häftig inbromsning eller en stark
nedsaktning beroende på en krock.
Denna egenskap möjliggör säkerhetsbältet fria
glidning i normala förhållanden så att den anpassar sig
perfekt till personens kropp.
Vid en olycka, blockeras säkerhetsbältet och
reducerar risken för stötar inuti kupén och
förhindrar att personerna slungas ut ur bilen. Föraren
är skyldig att följa (och ansvarar för att alla
passagerare i bilen följer) de lokala lagarna om
skyldigheten att ha säkerhetsbältet fastspänt och hur
det ska användas.
Spänn alltid fast säkerhetsbältet innan bilen sätts i
rörelse.
Spänn fast säkerhetsbältet genom att sitta rakt med
ryggen tillbakalutad mot ryggstödet.
För att spänna fast säkerhetsbältet för man in
låstungan A bild 113 i spännet B tills man hör ett
klickande ljud.
108
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
