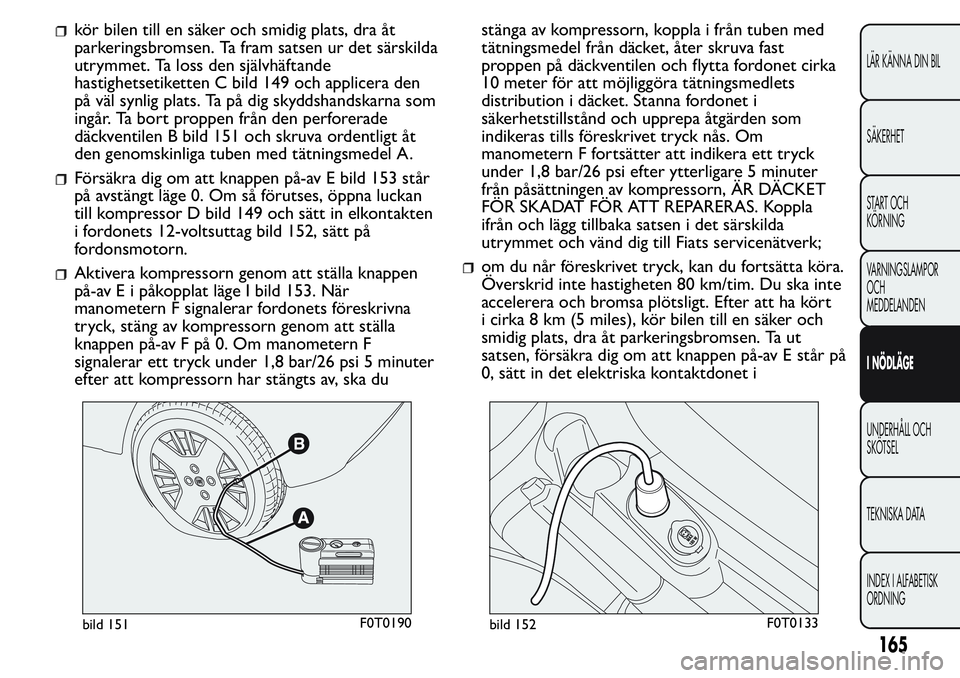

2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

kör bilen till en säker och smidig plats, dra åt
parkeringsbromsen. Ta fram satsen ur det särskilda
utrymmet. Ta loss den självhäftande
hastighetsetiketten C bild 149 och applicera den
på väl synlig plats. Ta på dig skyddshandskarna som
ingår. Ta bort proppen från den perforerade
däckventilen B bild 151 och skruva ordentligt åt
den genomskinliga tuben med tätningsmedel A.
Försäkra dig om att knappen på-av E bild 153 står
på avstängt läge 0. Om så förutses, öppna luckan
till kompressor D bild 149 och sätt in elkontakten
i fordonets 12-voltsuttag bild 152, sätt på
fordonsmotorn.
Aktivera kompressorn genom att ställa knappen
på-av E i påkopplat läge I bild 153. När
manometern F signalerar fordonets föreskrivna
tryck, stäng av kompressorn genom att ställa
knappen på-av F på 0. Om manometern F
signalerar ett tryck under 1,8 bar/26 psi 5 minuter
efter att kompressorn har stängts av, ska dustänga av kompressorn, koppla i från tuben med
tätningsmedel från däcket, åter skruva fast
proppen på däckventilen och flytta fordonet cirka
10 meter för att möjliggöra tätningsmedlets
distribution i däcket. Stanna fordonet i
säkerhetstillstånd och upprepa åtgärden som
indikeras tills föreskrivet tryck nås. Om
manometern F fortsätter att indikera ett tryck
under 1,8 bar/26 psi efter ytterligare 5 minuter
från påsättningen av kompressorn, ÄR DÄCKET
FÖR SKADAT FÖR ATT REPARERAS. Koppla
ifrån och lägg tillbaka satsen i det särskilda
utrymmet och vänd dig till Fiats servicenätverk;om du når föreskrivet tryck, kan du fortsätta köra.
Överskrid inte hastigheten 80 km/tim. Du ska inte
accelerera och bromsa plötsligt. Efter att ha kört
i cirka 8 km (5 miles), kör bilen till en säker och
smidig plats, dra åt parkeringsbromsen. Ta ut
satsen, försäkra dig om att knappen på-av E står på
0, sätt in det elektriska kontaktdonet i
bild 151F0T0190bild 152F0T0133
165
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

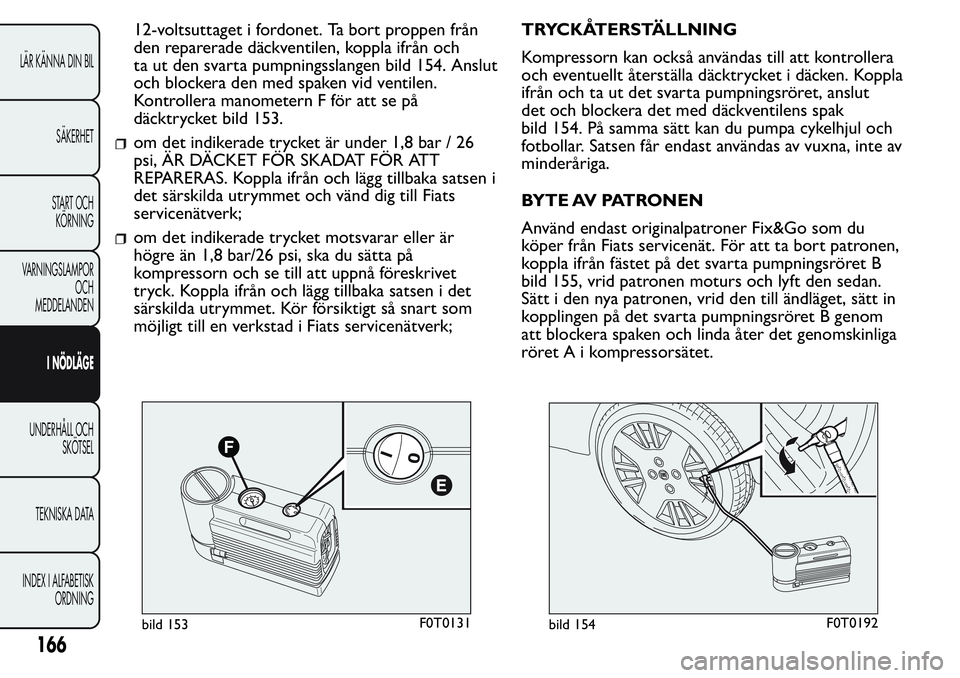

12-voltsuttaget i fordonet. Ta bort proppen från
den reparerade däckventilen, koppla ifrån och
ta ut den svarta pumpningsslangen bild 154. Anslut
och blockera den med spaken vid ventilen.
Kontrollera manometern F för att se på
däcktrycket bild 153.
om det indikerade trycket är under 1,8 bar / 26
psi, ÄR DÄCKET FÖR SKADAT FÖR ATT
REPARERAS. Koppla ifrån och lägg tillbaka satsen i
det särskilda utrymmet och vänd dig till Fiats
servicenätverk;
om det indikerade trycket motsvarar eller är
högre än 1,8 bar/26 psi, ska du sätta på
kompressorn och se till att uppnå föreskrivet
tryck. Koppla ifrån och lägg tillbaka satsen i det
särskilda utrymmet. Kör försiktigt så snart som
möjligt till en verkstad i Fiats servicenätverk;TRYCKÅTERSTÄLLNING
Kompressorn kan också användas till att kontrollera
och eventuellt återställa däcktrycket i däcken. Koppla
ifrån och ta ut det svarta pumpningsröret, anslut
det och blockera det med däckventilens spak
bild 154. På samma sätt kan du pumpa cykelhjul och
fotbollar. Satsen får endast användas av vuxna, inte av
minderåriga.
BYTE AV PATRONEN
Använd endast originalpatroner Fix&Go som du
köper från Fiats servicenät. För att ta bort patronen,
koppla ifrån fästet på det svarta pumpningsröret B
bild 155, vrid patronen moturs och lyft den sedan.
Sätt i den nya patronen, vrid den till ändläget, sätt in
kopplingen på det svarta pumpningsröret B genom
att blockera spaken och linda åter det genomskinliga
röretAikompressorsätet.
bild 153F0T0131bild 154F0T0192
166
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

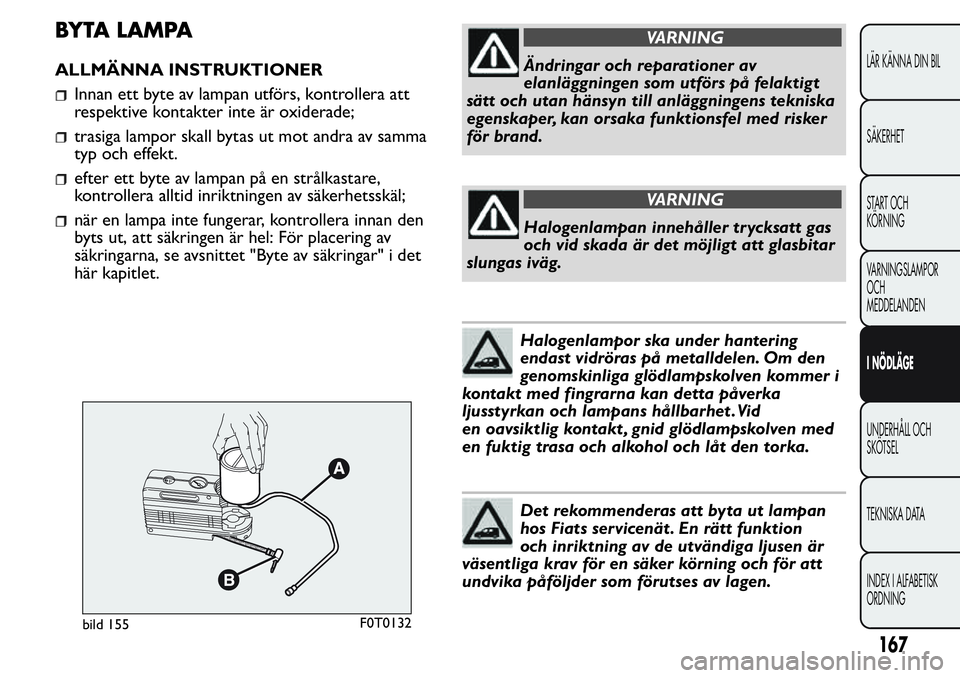

BYTA LAMPA
ALLMÄNNA INSTRUKTIONER
Innan ett byte av lampan utförs, kontrollera att
respektive kontakter inte är oxiderade;
trasiga lampor skall bytas ut mot andra av samma
typ och effekt.
efter ett byte av lampan på en strålkastare,
kontrollera alltid inriktningen av säkerhetsskäl;
när en lampa inte fungerar, kontrollera innan den
byts ut, att säkringen är hel: För placering av
säkringarna, se avsnittet "Byte av säkringar" i det
här kapitlet.
VARNING
Ändringar och reparationer av
elanläggningen som utförs på felaktigt
sätt och utan hänsyn till anläggningens tekniska
egenskaper, kan orsaka funktionsfel med risker
för brand.
VARNING
Halogenlampan innehåller tr ycksatt gas
och vid skada är det möjligt att glasbitar
slungas iväg.
Halogenlampor ska under hantering
endast vidröras på metalldelen. Om den
genomskinliga glödlampskolven kommer i
kontakt med fingrarna kan detta påverka
ljusstyrkan och lampans hållbarhet .Vid
en oavsiktlig kontakt , gnid glödlampskolven med
en fuktig trasa och alkohol och låt den torka.
Det rekommenderas att byta ut lampan
hos Fiats servicenät . En rätt funktion
och inriktning av de utvändiga ljusen är
väsentliga krav för en säker körning och för att
undvika påföljder som förutses av lagen.
bild 155F0T0132
167
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

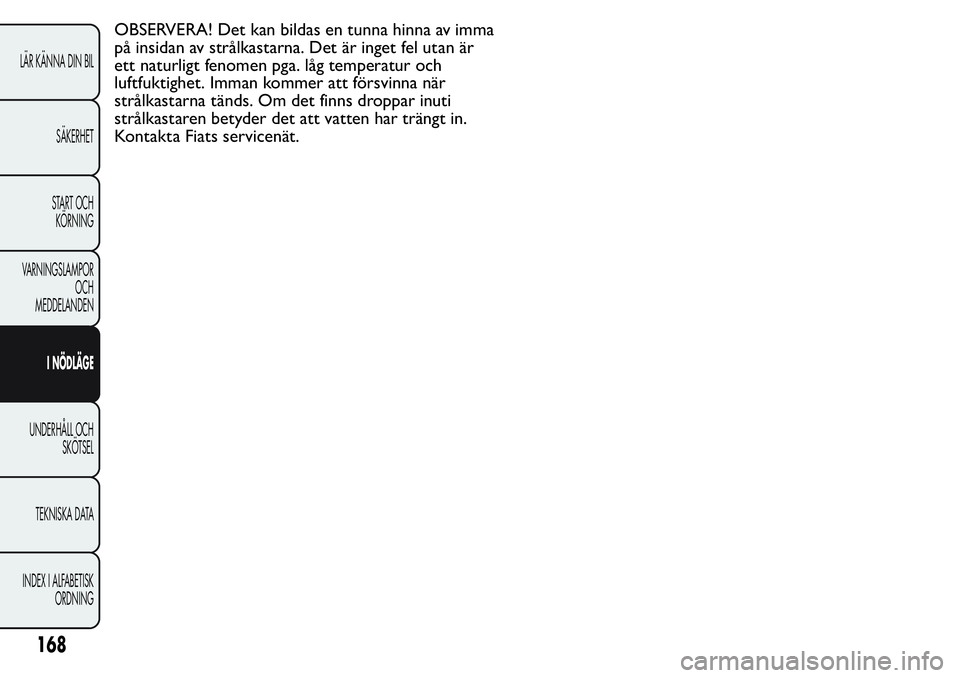

OBSERVERA! Det kan bildas en tunna hinna av imma
på insidan av strålkastarna. Det är inget fel utan är
ett naturligt fenomen pga. låg temperatur och
luftfuktighet. Imman kommer att försvinna när
strålkastarna tänds. Om det finns droppar inuti
strålkastaren betyder det att vatten har trängt in.
Kontakta Fiats servicenät.
168
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

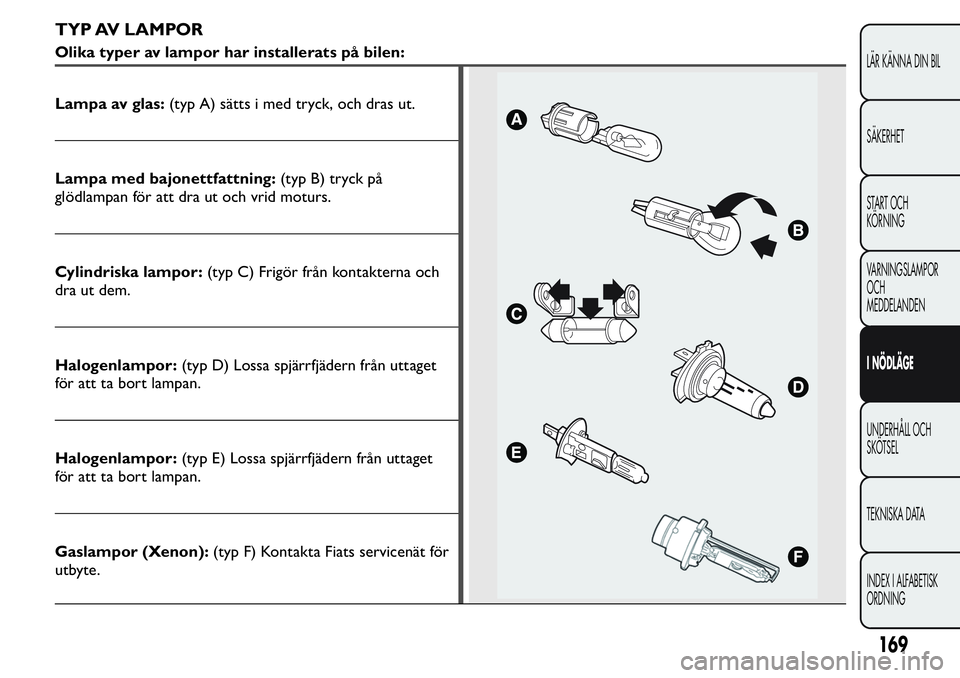

TYP AV LAMPOR
Olika typer av lampor har installerats på bilen:
Lampa av glas:(typ A) sätts i med tryck, och dras ut.
Lampa med bajonettfattning:(typ B) tryck på
glödlampan för att dra ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och
dra ut dem.
Halogenlampor:(typ D) Lossa spjärrfjädern från uttaget
för att ta bort lampan.
Halogenlampor:(typ E) Lossa spjärrfjädern från uttaget
för att ta bort lampan.
Gaslampor (Xenon):(typ F) Kontakta Fiats servicenät för
utbyte.
169
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

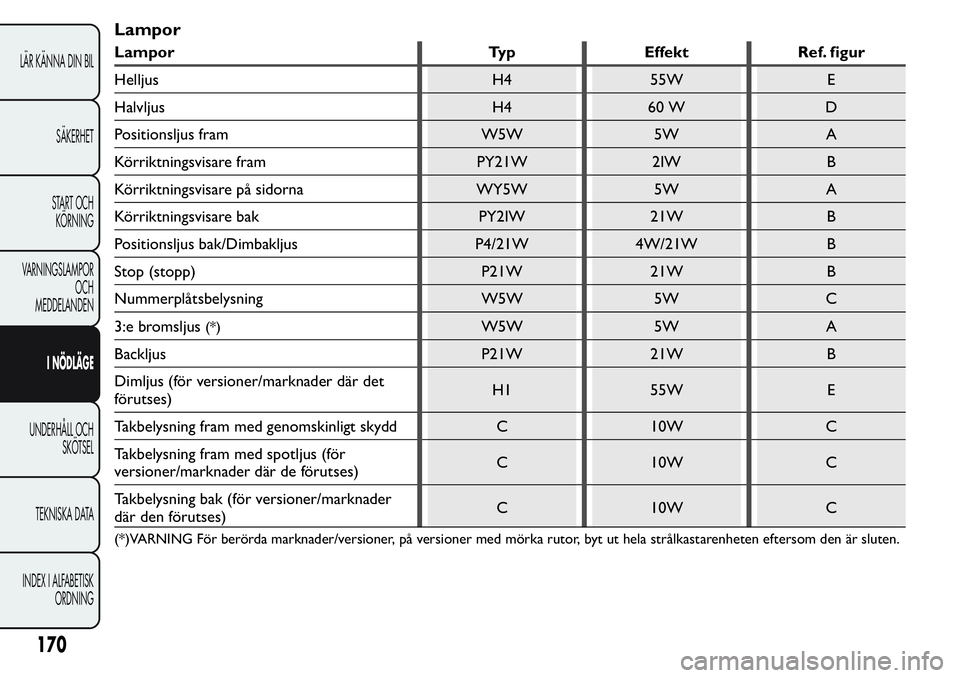

Lampor
Lampor Typ Effekt Ref. figur
Helljus H4 55W E
Halvljus H4 60 W D
Positionsljus fram W5W 5W A
Körriktningsvisare fram PY21W 2IW B
Körriktningsvisare på sidorna WY5W 5W A
Körriktningsvisare bak PY2IW 21W B
Positionsljus bak/Dimbakljus P4/21W 4W/21W B
Stop (stopp) P21W 21W B
Nummerplåtsbelysning W5W 5W C
3:e bromsljus
(*)W5W 5W A
Backljus P21W 21W B
Dimljus (för versioner/marknader där det
förutses)H1 55W E
Takbelysning fram med genomskinligt skydd C 10W C
Takbelysning fram med spotljus (för
versioner/marknader där de förutses)C 10W C
Takbelysning bak (för versioner/marknader
där den förutses)C 10W C
(*)VARNING För berörda marknader/versioner, på versioner med mörka rutor, byt ut hela strålkastarenheten eftersom den är sluten.
170
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

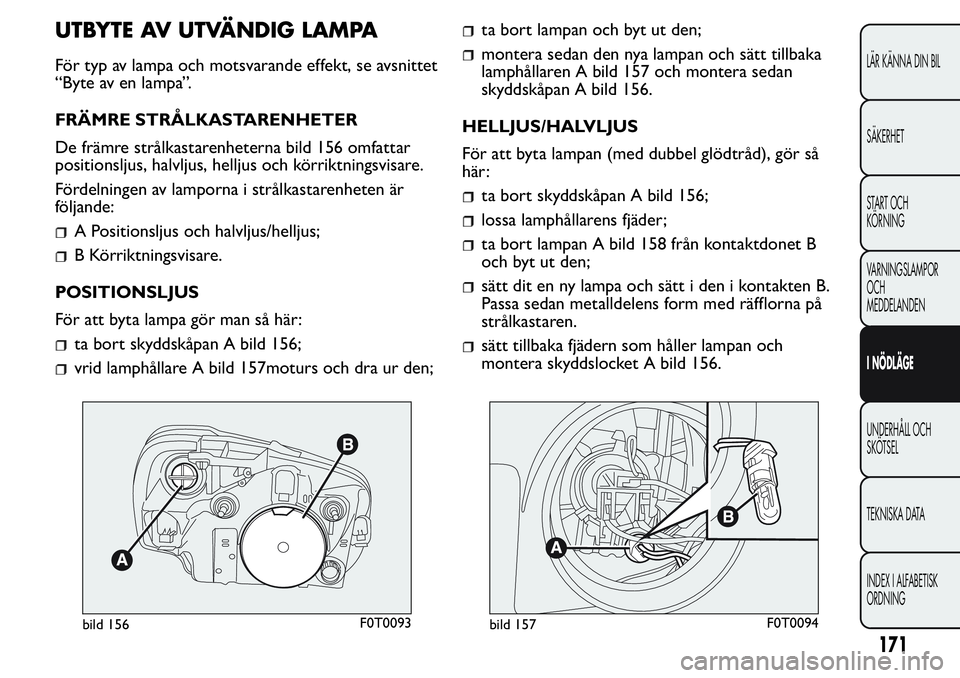

UTBYTE AV UTVÄNDIG LAMPA
För typ av lampa och motsvarande effekt, se avsnittet
“Byte av en lampa”.
FRÄMRE STRÅLKASTARENHETER
De främre strålkastarenheterna bild 156 omfattar
positionsljus, halvljus, helljus och körriktningsvisare.
Fördelningen av lamporna i strålkastarenheten är
följande:
A Positionsljus och halvljus/helljus;
B Körriktningsvisare.
POSITIONSLJUS
För att byta lampa gör man så här:
ta bort skyddskåpan A bild 156;
vrid lamphållare A bild 157moturs och dra ur den;
ta bort lampan och byt ut den;
montera sedan den nya lampan och sätt tillbaka
lamphållaren A bild 157 och montera sedan
skyddskåpan A bild 156.
HELLJUS/HALVLJUS
För att byta lampan (med dubbel glödtråd), gör så
här:
ta bort skyddskåpan A bild 156;
lossa lamphållarens fjäder;
ta bort lampan A bild 158 från kontaktdonet B
och byt ut den;
sätt dit en ny lampa och sätt i den i kontakten B.
Passa sedan metalldelens form med räfflorna på
strålkastaren.
sätt tillbaka fjädern som håller lampan och
montera skyddslocket A bild 156.
bild 156F0T0093bild 157F0T0094
171
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

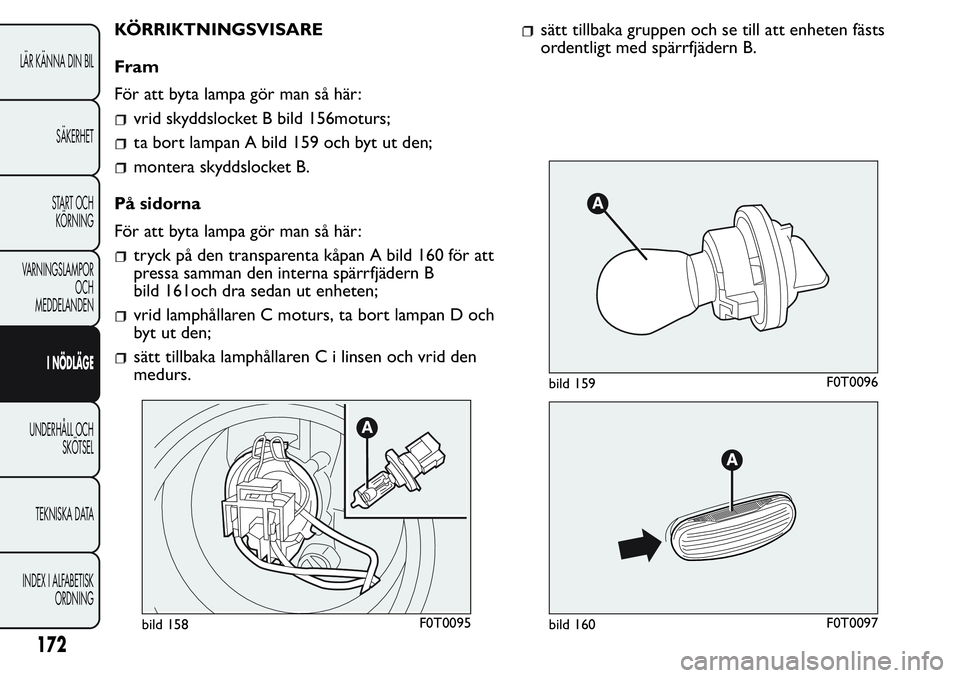

KÖRRIKTNINGSVISARE
Fram
För att byta lampa gör man så här:
vrid skyddslocket B bild 156moturs;
ta bort lampan A bild 159 och byt ut den;
montera skyddslocket B.
På sidorna
För att byta lampa gör man så här:
tryck på den transparenta kåpan A bild 160 för att
pressa samman den interna spärrfjädern B
bild 161och dra sedan ut enheten;
vrid lamphållaren C moturs, ta bort lampan D och
byt ut den;
sätt tillbaka lamphållaren C i linsen och vrid den
medurs.
sätt tillbaka gruppen och se till att enheten fästs
ordentligt med spärrfjädern B.
bild 158F0T0095
bild 159F0T0096
bild 160F0T0097
