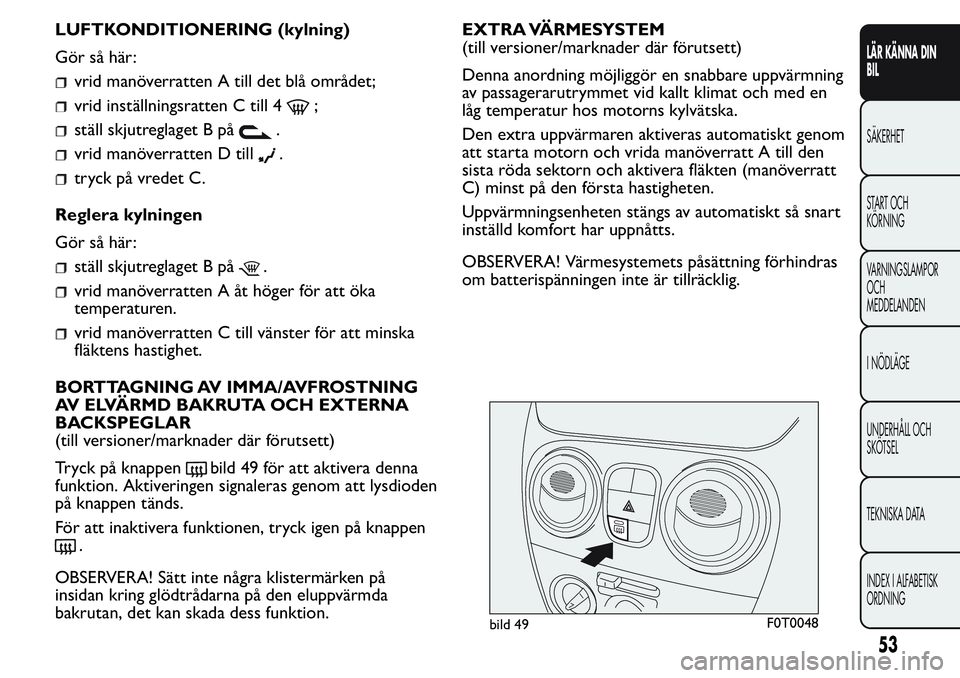

2017 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

LUFTKONDITIONERING (kylning)
Gör så här:
vrid manöverratten A till det blå området;
vrid inställningsratten C till 4;
ställ skjutreglaget B på.
vrid manöverratten D till.
tryck på vredet C.
Reglera kylningen
Gör så här:
ställ skjutreglaget B på.
vrid manöverratten A åt höger för att öka
temperaturen.
vrid manöverratten C till vänster för att minska
fläktens hastighet.
BORTTAGNING AV IMMA/AVFROSTNING
AV ELVÄRMD BAKRUTA OCH EXTERNA
BACKSPEGLAR
(till versioner/marknader där förutsett)
Tryck på knappen
bild 49 för att aktivera denna
funktion. Aktiveringen signaleras genom att lysdioden
på knappen tänds.
För att inaktivera funktionen, tryck igen på knappen
.
OBSERVERA! Sätt inte några klistermärken på
insidan kring glödtrådarna på den eluppvärmda
bakrutan, det kan skada dess funktion.EXTRA VÄRMESYSTEM
(till versioner/marknader där förutsett)
Denna anordning möjliggör en snabbare uppvärmning
av passagerarutrymmet vid kallt klimat och med en
låg temperatur hos motorns kylvätska.
Den extra uppvärmaren aktiveras automatiskt genom
att starta motorn och vrida manöverratt A till den
sista röda sektorn och aktivera fläkten (manöverratt
C) minst på den första hastigheten.
Uppvärmningsenheten stängs av automatiskt så snart
inställd komfort har uppnåtts.
OBSERVERA! Värmesystemets påsättning förhindras
om batterispänningen inte är tillräcklig.
bild 49F0T0048
53
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

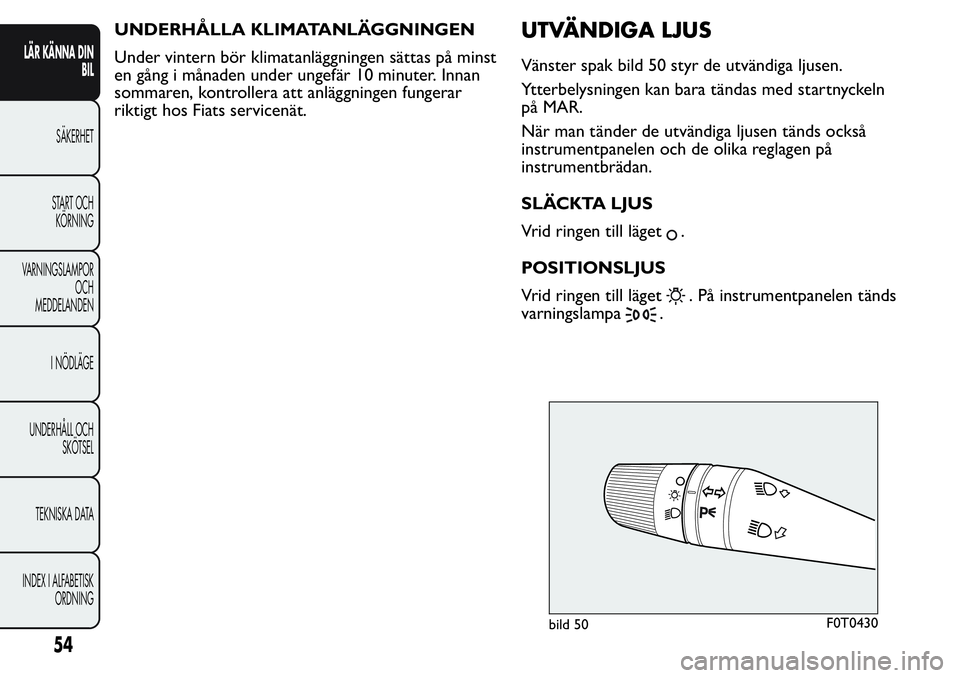

UNDERHÅLLA KLIMATANLÄGGNINGEN
Under vintern bör klimatanläggningen sättas på minst
en gång i månaden under ungefär 10 minuter. Innan
sommaren, kontrollera att anläggningen fungerar
riktigt hos Fiats servicenät.UTVÄNDIGA LJUS
Vänster spak bild 50 styr de utvändiga ljusen.
Ytterbelysningen kan bara tändas med startnyckeln
på MAR.
När man tänder de utvändiga ljusen tänds också
instrumentpanelen och de olika reglagen på
instrumentbrädan.
SLÄCKTA LJUS
Vrid ringen till läget
.
POSITIONSLJUS
Vrid ringen till läget
. På instrumentpanelen tänds
varningslampa
.
bild 50F0T0430
54
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

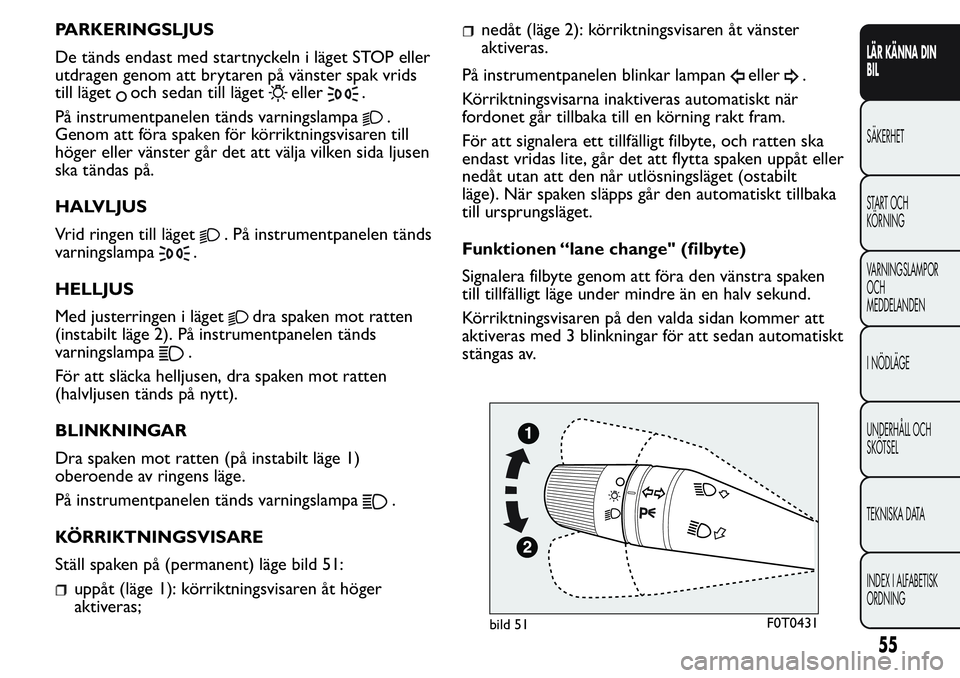

PARKERINGSLJUS
De tänds endast med startnyckeln i läget STOP eller
utdragen genom att brytaren på vänster spak vrids
till läget
och sedan till lägeteller.
På instrumentpanelen tänds varningslampa
.
Genom att föra spaken för körriktningsvisaren till
höger eller vänster går det att välja vilken sida ljusen
ska tändas på.
HALVLJUS
Vrid ringen till läget
. På instrumentpanelen tänds
varningslampa
.
HELLJUS
Med justerringen i läget
dra spaken mot ratten
(instabilt läge 2). På instrumentpanelen tänds
varningslampa
.
För att släcka helljusen, dra spaken mot ratten
(halvljusen tänds på nytt).
BLINKNINGAR
Dra spaken mot ratten (på instabilt läge 1)
oberoende av ringens läge.
På instrumentpanelen tänds varningslampa
.
KÖRRIKTNINGSVISARE
Ställ spaken på (permanent) läge bild 51:
uppåt (läge 1): körriktningsvisaren åt höger
aktiveras;
nedåt (läge 2): körriktningsvisaren åt vänster
aktiveras.
På instrumentpanelen blinkar lampan
eller.
Körriktningsvisarna inaktiveras automatiskt när
fordonet går tillbaka till en körning rakt fram.
För att signalera ett tillfälligt filbyte, och ratten ska
endast vridas lite, går det att flytta spaken uppåt eller
nedåt utan att den når utlösningsläget (ostabilt
läge). När spaken släpps går den automatiskt tillbaka
till ursprungsläget.
Funktionen “lane change" (filbyte)
Signalera filbyte genom att föra den vänstra spaken
till tillfälligt läge under mindre än en halv sekund.
Körriktningsvisaren på den valda sidan kommer att
aktiveras med 3 blinkningar för att sedan automatiskt
stängas av.
bild 51F0T0431
55
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

ENHETEN “FOLLOW ME HOME”
Tänder belysningen inuti fordonet under en viss
tidsperiod.
Aktivering
Med startnyckeln på läget STOP eller utdragen, dra
spaken mot ratten och använd den inom 2 minuter
efter att motorn stängts av.
Vid varje förflyttning av spaken kommer tiden för
tändning av ljusen att förlängas med 30 sekunder, upp
till maximalt 210 sekunder. Efter denna tid släcks
ljusen automatiskt.
Vid varje aktivering av spaken tänds varningslampan
på instrumentpanelen (tillsammans med
meddelandet som visas på displayen) (se kapitel
"Varningslampor och meddelanden") under tiden som
funktionen förblir aktiv. Varningslampan tänds när
spaken används för första gången och förblir tänd tills
funktionen avaktiveras automatiskt. Varje förflyttning
av spaken ökar bara den tid ljusen ska vara tända.
Inaktivering
Håll spaken tryckt mot ratten i över 2 sekunder.
RENGÖRING AV RUTOR
Höger spak bild 52 styr vindrutetorkare/
vindrutespolare och bakrutetorkare/bakrutespolare
(för versioner/marknader, där den förutses).
VINDRUTETORKARE/VINDRUTESPOLARE
Aktivering sker bara med startnyckeln på MAR.
Höger spak kan ställas på fyra olika lägen:
stillastående vindrutetorkare.
intervallfunktion.
Långsam kontinuerlig funktion.
Snabb kontinuerlig funktion.
Genom att flytta spaken till läget A bild 52 (ostabil)
begränsas funktionen till den tid som spaken hålls för
hand på detta läge.
När spaken släpps går den tillbaka till sitt läge och
stänger automatiskt av vindrutetorkaren.
bild 52F0T0432
56
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

Med spaken på läget, kommer vindrutetorkaren
automatiskt att anpassa funktionshastigheten till
fordonets hastighet.
Med påslagen vindrutetorkare aktiveras automatiskt
bakrutetorkaren om man lägger i backen.
Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning aktiveras motorskyddet som blockerar
torkaren under några sekunder. Om funktionen
inte återställs därefter, kontakta Fiats servicenät .
Intelligent vindrutetorkare
När man drar spaken mot ratten (tillfälligt läge)
aktiveras vindrutetorkaren
Genom att hålla spaken i detta läge i en halv sekund
går det att automatiskt aktivera vindrutespolaren och
vindrutetorkaren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att spaken har
släppts.
Cykeln avslutas med ett slag av vindrutetorkaren
ungefär 6 sekunder efter.
BAKRUTETORKARE/BAKRUTESPOLARE
(till versioner/marknader där förutsett)
Aktivering sker bara med startnyckeln på MAR.
Aktivering
Genom att vrida ringen till läget
aktiveras
bakrutetorkaren på följande sätt:
i intermittent läge när vindrutetorkaren inte
fungerar.
i synkroniserat läge (med hälften av
vindrutetorkarens frekvens) när vindrutetorkaren
fungerar.
kontinuerligt läge med backen ilagd och aktiverat
reglage.
Med vindrutetorkaren i funktion och backen ilagd
aktiveras bakrutetorkaren kontinuerligt.
När spaken skjuts mot instrumentpanelen (instabilt
läge) aktiveras bakrutespolaren. Genom att hålla kvar
spaken i över en halv sekund aktiveras även
bakrutetorkaren. När spaken släpps aktiveras den
intelligenta funktionen, som för vindrutetorkaren.
Inaktivering
Funktionen avslutas när spaken släpps.
Använd inte bakrutetorkaren för att ta
bort snö eller is från bakrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning aktiveras motorskyddet som blockerar
torkaren under några sekunder. Om funktionen
inte återställs därefter, kontakta Fiats servicenät .
57
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

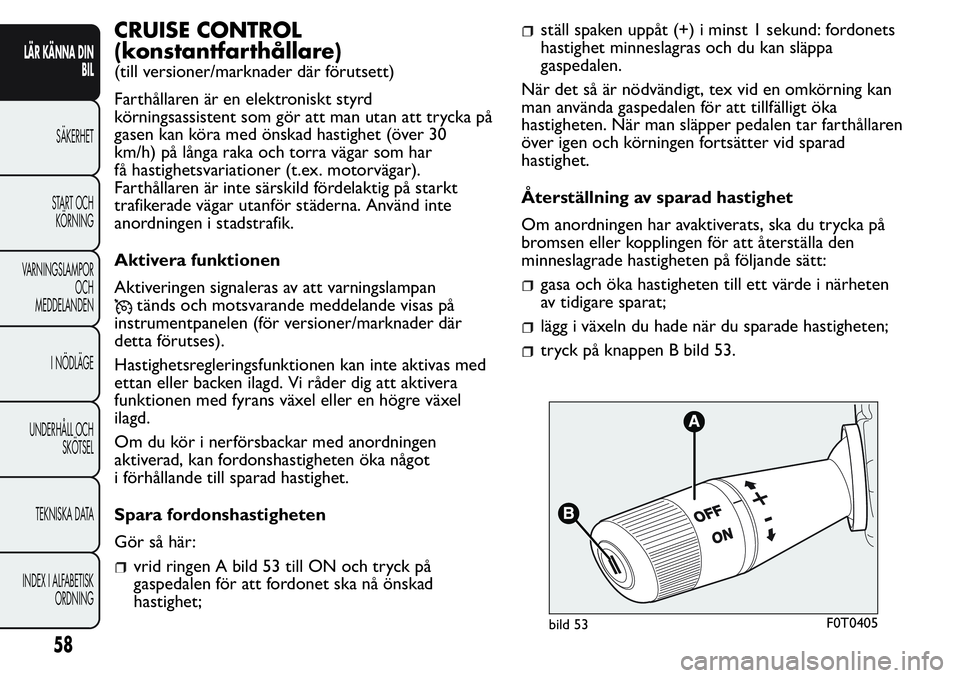

CRUISE CONTROL
(konstantfarthållare)
(till versioner/marknader där förutsett)
Farthållaren är en elektroniskt styrd
körningsassistent som gör att man utan att trycka på
gasen kan köra med önskad hastighet (över 30
km/h) på långa raka och torra vägar som har
få hastighetsvariationer (t.ex. motorvägar).
Farthållaren är inte särskild fördelaktig på starkt
trafikerade vägar utanför städerna. Använd inte
anordningen i stadstrafik.
Aktivera funktionen
Aktiveringen signaleras av att varningslampan
tänds och motsvarande meddelande visas på
instrumentpanelen (för versioner/marknader där
detta förutses).
Hastighetsregleringsfunktionen kan inte aktivas med
ettan eller backen ilagd. Vi råder dig att aktivera
funktionen med fyrans växel eller en högre växel
ilagd.
Om du kör i nerförsbackar med anordningen
aktiverad, kan fordonshastigheten öka något
i förhållande till sparad hastighet.
Spara fordonshastigheten
Gör så här:
vrid ringen A bild 53 till ON och tryck på
gaspedalen för att fordonet ska nå önskad
hastighet;
ställ spaken uppåt (+) i minst 1 sekund: fordonets
hastighet minneslagras och du kan släppa
gaspedalen.
När det så är nödvändigt, tex vid en omkörning kan
man använda gaspedalen för att tillfälligt öka
hastigheten. När man släpper pedalen tar farthållaren
över igen och körningen fortsätter vid sparad
hastighet.
Återställning av sparad hastighet
Om anordningen har avaktiverats, ska du trycka på
bromsen eller kopplingen för att återställa den
minneslagrade hastigheten på följande sätt:
gasa och öka hastigheten till ett värde i närheten
av tidigare sparat;
lägg i växeln du hade när du sparade hastigheten;
tryck på knappen B bild 53.
bild 53F0T0405
58
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

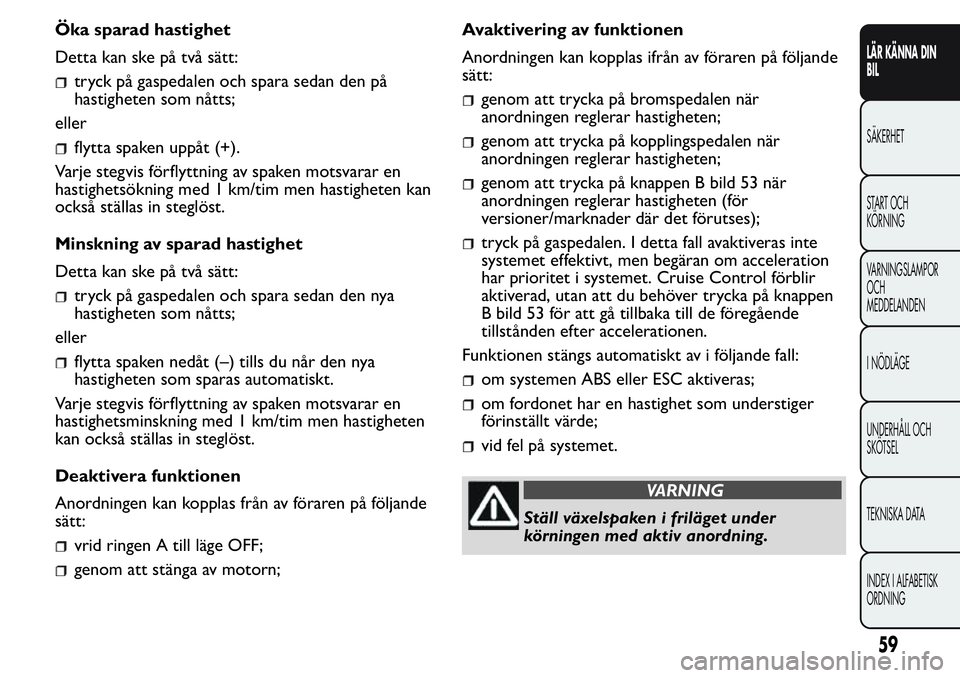

Öka sparad hastighet
Detta kan ske på två sätt:
tryck på gaspedalen och spara sedan den på
hastigheten som nåtts;
eller
flytta spaken uppåt (+).
Varje stegvis förflyttning av spaken motsvarar en
hastighetsökning med 1 km/tim men hastigheten kan
också ställas in steglöst.
Minskning av sparad hastighet
Detta kan ske på två sätt:
tryck på gaspedalen och spara sedan den nya
hastigheten som nåtts;
eller
flytta spaken nedåt (–) tills du når den nya
hastigheten som sparas automatiskt.
Varje stegvis förflyttning av spaken motsvarar en
hastighetsminskning med 1 km/tim men hastigheten
kan också ställas in steglöst.
Deaktivera funktionen
Anordningen kan kopplas från av föraren på följande
sätt:
vrid ringen A till läge OFF;
genom att stänga av motorn;Avaktivering av funktionen
Anordningen kan kopplas ifrån av föraren på följande
sätt:
genom att trycka på bromspedalen när
anordningen reglerar hastigheten;
genom att trycka på kopplingspedalen när
anordningen reglerar hastigheten;
genom att trycka på knappen B bild 53 när
anordningen reglerar hastigheten (för
versioner/marknader där det förutses);
tryck på gaspedalen. I detta fall avaktiveras inte
systemet effektivt, men begäran om acceleration
har prioritet i systemet. Cruise Control förblir
aktiverad, utan att du behöver trycka på knappen
B bild 53 för att gå tillbaka till de föregående
tillstånden efter accelerationen.
Funktionen stängs automatiskt av i följande fall:
om systemen ABS eller ESC aktiveras;
om fordonet har en hastighet som understiger
förinställt värde;
vid fel på systemet.
VARNING
Ställ växelspaken i friläget under
körningen med aktiv anordning.
59
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

VARNING
Vid funktionsfel eller om anordningen
går sönder, vrid brytaren A till läget OFF
och kontakta Fiats servicenät .

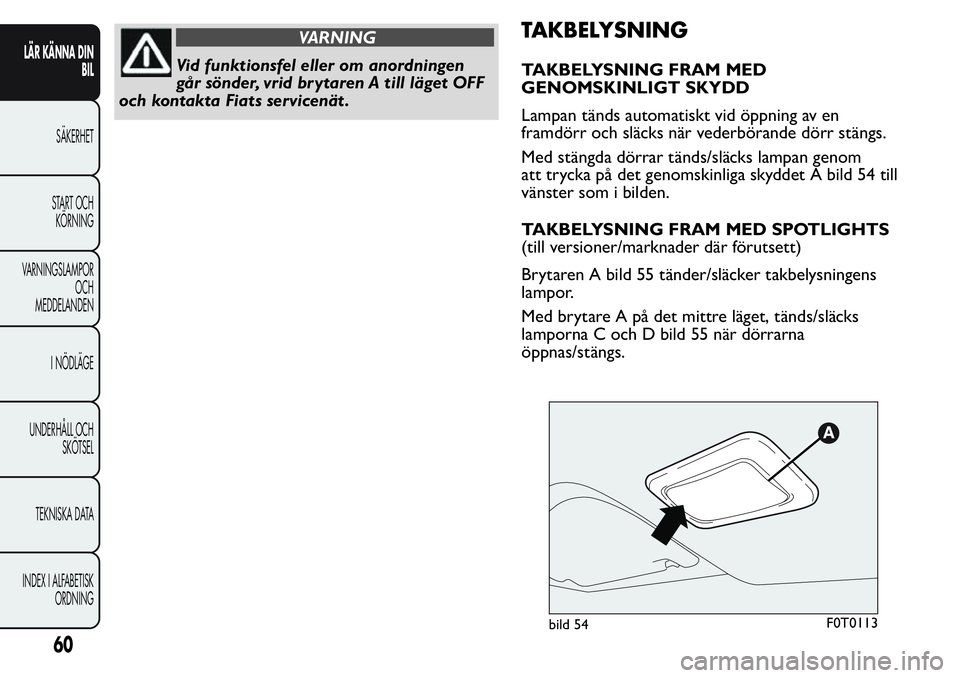

TAKBELYSNING
TAKBELYSNING FRAM MED
GENOMSKINLIGT SKYDD
Lampan tänds automatiskt vid öppning av en
framdörr och släcks när vederbörande dörr stängs.
Med stängda dörrar tänds/släcks lampan genom
att trycka på det genomskinliga skyddet A bild 54 till
vänster som i bilden.
TAKBELYSNING FRAM MED SPOTLIGHTS
(till versioner/marknader där förutsett)
Brytaren A bild 55 tänder/släcker takbelysningens
lampor.
Med brytare A på det mittre läget, tänds/släcks
lamporna C och D bild 55 när dörrarna
öppnas/stängs.
bild 54F0T0113
60
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING
