BREMSER
Versioner Driftsbremser fortil Driftsbremser bagtil Parkeringsbremse
1.4 Euro 6
Skivebremser. tromlebremserMekanisk håndbremse,
virkende på
baghjulsbremserne. 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
VIGTIGT Vand, is og vejsalt kan sætte sig på bremseskiverne og nedsætte bremsevirkningen ved
førstkommende bremsning.
OPHÆNG
Versioner Foran Bag
1.4 Euro 6
Uafhængig ophængning type McPherson Med torsionsbro 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 CV Euro 6
221
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

STYRESYSTEM
Versioner Vendediameter mellem fortove (m) Tipo
1.4 Euro 6
9,95tandstangsstyring med hydraulisk servo
(afhængigt af versioner/markeder) 1.3 16V Multijet 80 CV Euro 6
1.3 16V Multijet 95 hk Euro 6
222
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

HJUL
FÆLGEOGDÆK
Fælge i presset stål eller i letmetal. Slangeløse
radialdæk. Alle godkendte dæk fremgår af bilens
standardtypegodkendelse.
VIGTIGT I tilfælde af uoverensstemmelse mellem
instruktionsbogen og standardtypegodkendelsen er
det alene sidstnævnte, der er gældende.
Ud over at overholde de specificerede dimensioner
skal dækkene af hensyn til køresikkerheden og iflg.
loven være af samme mærke og type på alle fire hjul.
VIGTIGT Der må ikke monteres slange i slangeløse
dæk (tubeless).
RESERVEHJUL
Fælg i presset stål. Slangeløst dæk.
HJULGEOMETRI
Forhjulenes spidsning målt mellem fælgene: –1 ±1
mm.
Målet gælder ved køreklar vægt.
FORKLARING TIL MÆRKNING PÅ DÆK
Eksempel: 175/70 R 14 91T(se fig. 204)
175Nominel bredde (S, afstand i mm mellem
siderne).
70Forhold mellem højde og bredde (H/S) i procent.
RRadialdæk.
14Fælgdiameter (Ø) i tommer.
91Belastningsindeks (bæreevne)
TMaks. hastighedsindeks
Maks. hastighedsindeks
Qindtil 160 km/t
Rindtil 170 km/t
Sindtil 180 km/t
Tindtil 190 km/t
Uindtil 200 km/t
Hindtil 210 km/t
Vindtil 240 km/t
Windtil 270 km/t
Yindtil 300 km/t
fig. 204F0T0014
223
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

Hastighedsindeks for vinterdæk
QM+Sindtil 160 km/t
TM+Sindtil 190 km/t
HM+Sindtil 210 km/t
Belastningsindeks (bæreevne)
Belastningsindeks (bæreevne)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
Belastningsindeks (bæreevne)
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
224
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel: 5 1/2J x 14 H2 ET 44(se fig. 204)
5 1/2fælgdiameter i tommer (1).
Jprofil af fælgkant (forhøjningen i siden som vulsten
på dækket ligger an mod) (2).
14nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres) (3 = Ø).
H2form og nummer på "hump" (profil langs
omkredsen der holder det slangeløse dæk på
plads i fælgen).
ET 44indpresningsdybde (afstanden fra fælgmidten
til anlægsfladen mod navet).
DÆK MED RIM PROTECTOR
(FÆLGBESKYTTELSE)
BEMÆRK
Hvis der bruges integrerede hjulkapsler,
der er fastgjort (ved hjælp af fjeder)
til metalfælg og dæk, der ikke er originalt
udstyr, after sale, udstyret med "Rim Protector"
fig. 205, må hjulkapslerne IKKE påmonteres.
Brug af dæk og hjulkapsler, der ikke passer, kan
føre til pludselig tab af dæktr yk.
fig. 205F0S0351
225
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

FABRIKSMONTEREDE FÆLGE OG DÆK
Versioner FælgeFabriksmonterede
dækVinterdæk
Reservehjul(*) Fælg - Dæk
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (afhængigt af versioner/markeder)
(**) Versionerne Adventure kombineret med Traction Plus
226
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

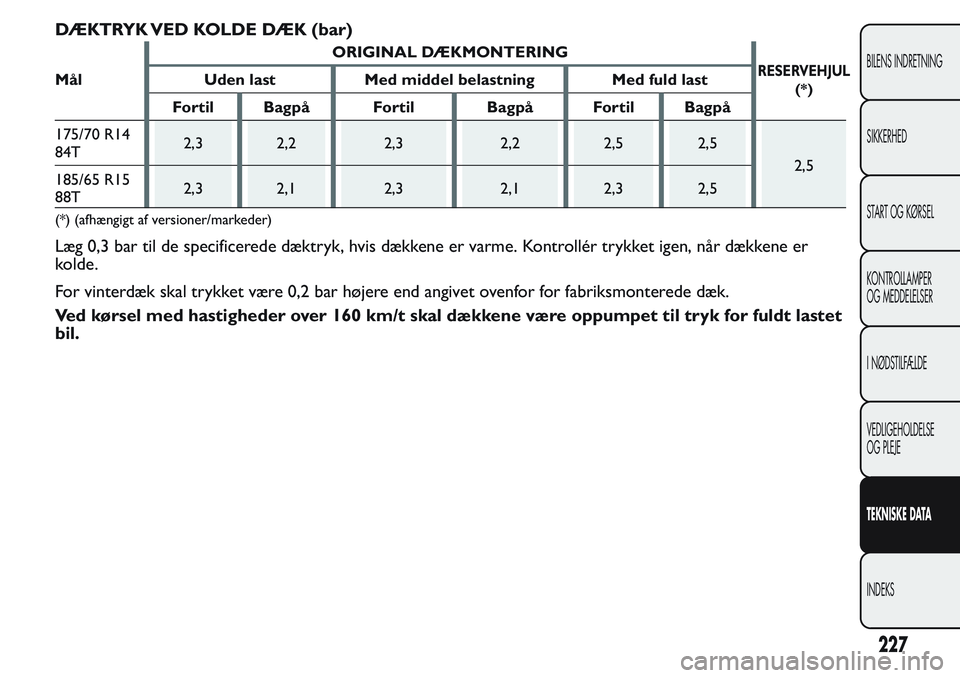

DÆKTRYK VED KOLDE DÆK (bar)
MålORIGINAL DÆKMONTERINGRESERVEHJUL
(*)Uden last Med middel belastning Med fuld last
Fortil Bagpå Fortil Bagpå Fortil Bagpå
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (afhængigt af versioner/markeder)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme. Kontrollér trykket igen, når dækkene er
kolde.
For vinterdæk skal trykket være 0,2 bar højere end angivet ovenfor for fabriksmonterede dæk.
Ved kørsel med hastigheder over 160 km/t skal dækkene være oppumpet til tryk for fuldt lastet
bil.
227
BILENS INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

STØRRELSER
Målene er angivet i mm og gælder for bil med standarddæk.
Højden gælder med bilen i ubelastet tilstand.
fig. 206F0T0160
