Spia Cosa significa
SISTEMA iTPMS
Avaria sistema iTPMS
La spia si accende quando viene rilevata un'avaria al sistema iTPMS. Nel caso in cui vengano montate
una o più ruote sprovviste di sensore, sul display verrà visualizzato un messaggio di avvertimento fino a
quando non saranno ripristinate le condizioni iniziali.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
potrebbe essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche. Provvedere alla
riparazione immediata mediante l'apposito kit di riparazione pneumatici (vedere paragrafo "Kit Fix&Go
automatic" nel capitolo "In emergenza") e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Pressione pneumatici insufficiente
La spia si accende, unitamente al messaggio visualizzato sul display, per segnalare che la pressione degli
pneumatici è inferiore al valore raccomandato e/o che si sta verificando una lenta perdita di pressione. In
questi casi potrebbero non essere garantiti la migliore durata dello pneumatico ed un consumo di
combustibile ottimale.
In qualsiasi condizione nella quale sul display venga visualizzato il messaggio dedicato, fare
TASSATIVAMENTE riferimento a quanto descritto nel paragrafo "Ruote" del capitolo "Dati tecnici",
attenendosi scrupolosamente a quanto in esso contenuto.
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di "Reset".
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poichè la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
AVARIA SISTEMA ABS
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene
inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS. Procedere con prudenza e
rivolgersi appena possibile alla Rete Assistenziale Fiat.
55

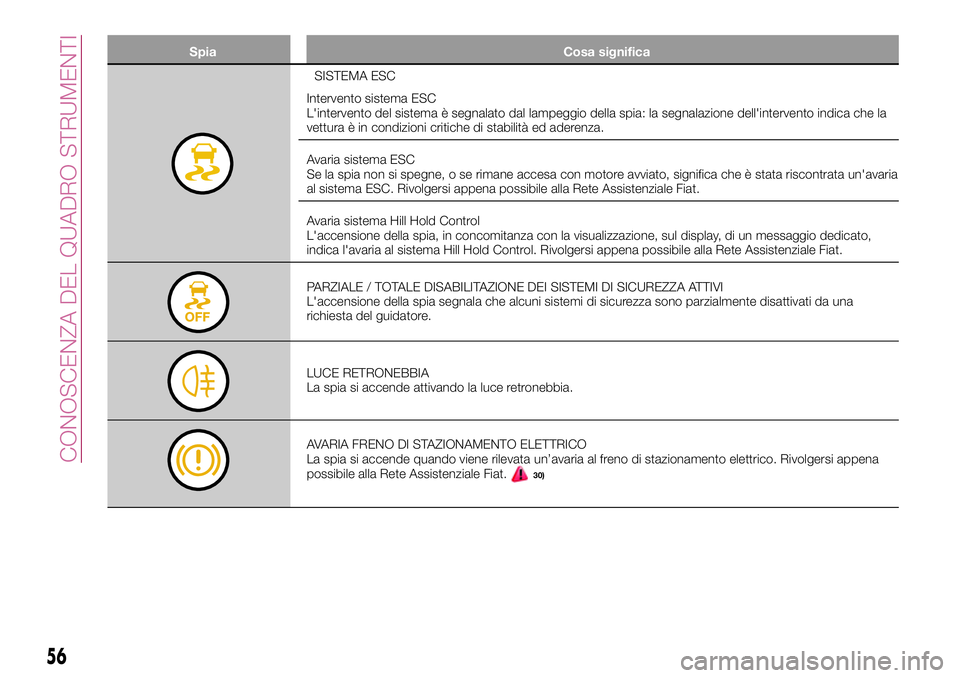

Spia Cosa significa
SISTEMA ESC
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore avviato, significa che è stata riscontrata un'avaria
al sistema ESC. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Hold Control
L'accensione della spia, in concomitanza con la visualizzazione, sul display, di un messaggio dedicato,
indica l'avaria al sistema Hill Hold Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
PARZIALE / TOTALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza sono parzialmente disattivati da una
richiesta del guidatore.
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA FRENO DI STAZIONAMENTO ELETTRICO
La spia si accende quando viene rilevata un’avaria al freno di stazionamento elettrico. Rivolgersi appena
possibile alla Rete Assistenziale Fiat.
30)
56
CONOSCENZA DEL QUADRO STRUMENTI

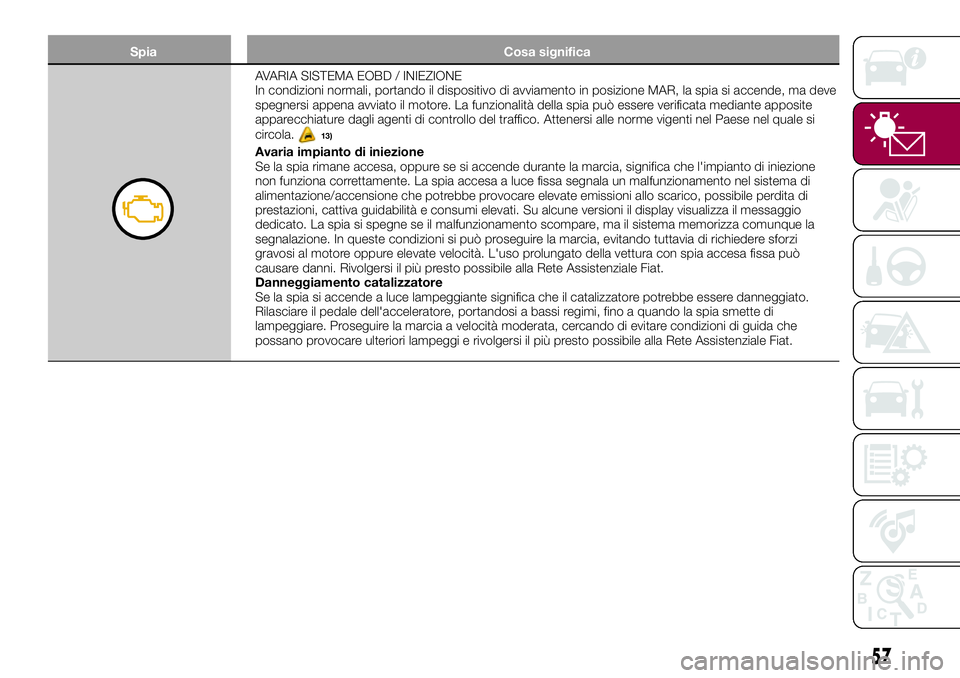

Spia Cosa significa
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, portando il dispositivo di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi appena avviato il motore. La funzionalità della spia può essere verificata mediante apposite
apparecchiature dagli agenti di controllo del traffico. Attenersi alle norme vigenti nel Paese nel quale si
circola.
13)
Avaria impianto di iniezione
Se la spia rimane accesa, oppure se si accende durante la marcia, significa che l'impianto di iniezione
non funziona correttamente. La spia accesa a luce fissa segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati. Su alcune versioni il display visualizza il messaggio
dedicato. La spia si spegne se il malfunzionamento scompare, ma il sistema memorizza comunque la
segnalazione. In queste condizioni si può proseguire la marcia, evitando tuttavia di richiedere sforzi
gravosi al motore oppure elevate velocità. L'uso prolungato della vettura con spia accesa fissa può
causare danni. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
Danneggiamento catalizzatore
Se la spia si accende a luce lampeggiante significa che il catalizzatore potrebbe essere danneggiato.
Rilasciare il pedale dell'acceleratore, portandosi a bassi regimi, fino a quando la spia smette di
lampeggiare. Proseguire la marcia a velocità moderata, cercando di evitare condizioni di guida che
possano provocare ulteriori lampeggi e rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
57

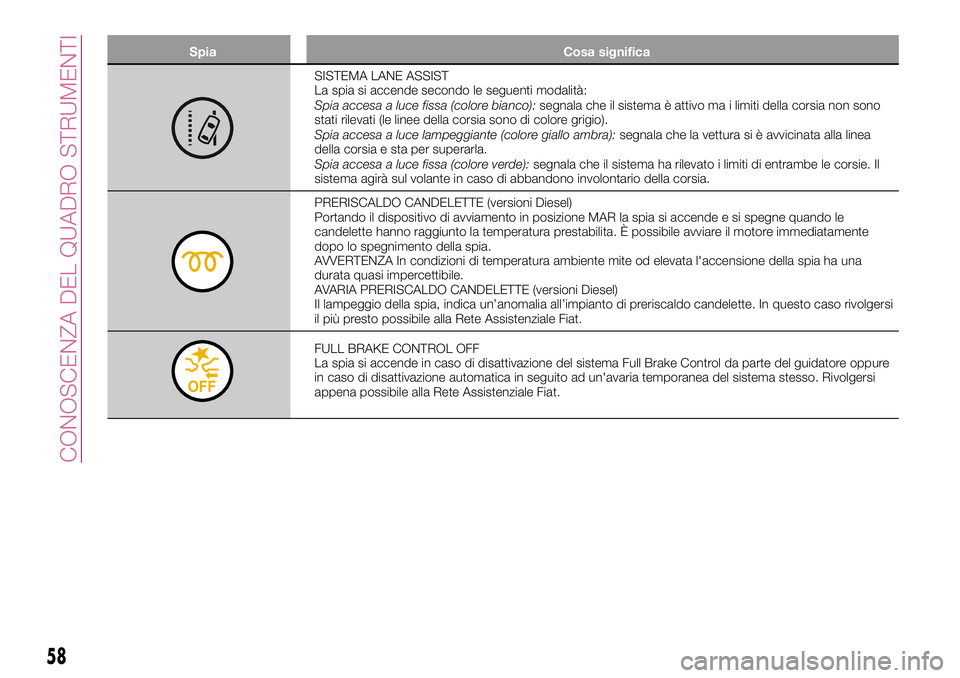

Spia Cosa significa
SISTEMA LANE ASSIST
La spia si accende secondo le seguenti modalità:
Spia accesa a luce fissa (colore bianco):segnala che il sistema è attivo ma i limiti della corsia non sono
stati rilevati (le linee della corsia sono di colore grigio).
Spia accesa a luce lampeggiante (colore giallo ambra):segnala che la vettura si è avvicinata alla linea
della corsia e sta per superarla.
Spia accesa a luce fissa (colore verde):segnala che il sistema ha rilevato i limiti di entrambe le corsie. Il
sistema agirà sul volante in caso di abbandono involontario della corsia.
PRERISCALDO CANDELETTE (versioni Diesel)
Portando il dispositivo di avviamento in posizione MAR la spia si accende e si spegne quando le
candelette hanno raggiunto la temperatura prestabilita. È possibile avviare il motore immediatamente
dopo lo spegnimento della spia.
AVVERTENZA In condizioni di temperatura ambiente mite od elevata l'accensione della spia ha una
durata quasi impercettibile.
AVARIA PRERISCALDO CANDELETTE (versioni Diesel)
Il lampeggio della spia, indica un’anomalia all’impianto di preriscaldo candelette. In questo caso rivolgersi
il più presto possibile alla Rete Assistenziale Fiat.
FULL BRAKE CONTROL OFF
La spia si accende in caso di disattivazione del sistema Full Brake Control da parte del guidatore oppure
in caso di disattivazione automatica in seguito ad un'avaria temporanea del sistema stesso. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
58
CONOSCENZA DEL QUADRO STRUMENTI

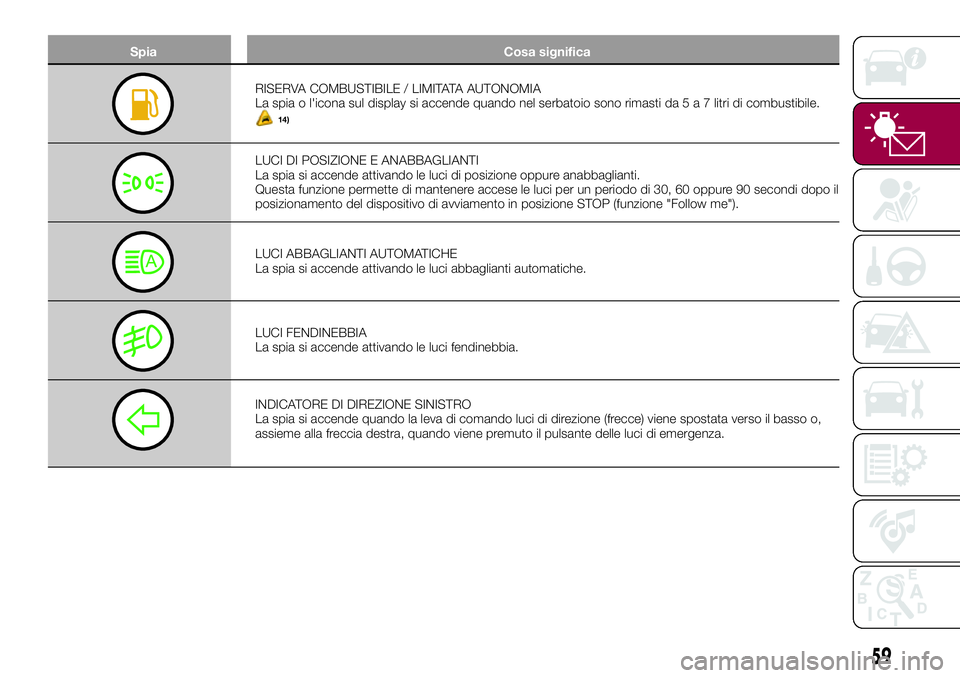

Spia Cosa significa
RISERVA COMBUSTIBILE / LIMITATAAUTONOMIA
La spia o l'icona sul display si accende quando nel serbatoio sono rimasti da5a7litri di combustibile.
14)
LUCI DI POSIZIONE E ANABBAGLIANTI
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Questa funzione permette di mantenere accese le luci per un periodo di 30, 60 oppure 90 secondi dopo il
posizionamento del dispositivo di avviamento in posizione STOP (funzione "Follow me").
LUCI ABBAGLIANTI AUTOMATICHE
La spia si accende attivando le luci abbaglianti automatiche.
LUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
INDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il pulsante delle luci di emergenza.
59

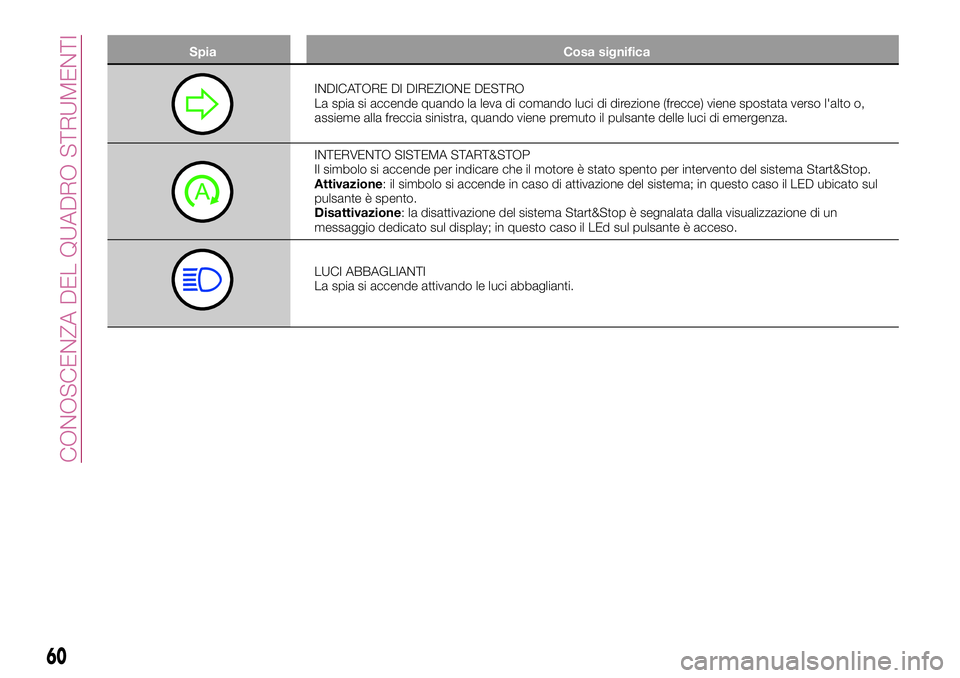

Spia Cosa significa
INDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto o,
assieme alla freccia sinistra, quando viene premuto il pulsante delle luci di emergenza.
INTERVENTO SISTEMA START&STOP
Il simbolo si accende per indicare che il motore è stato spento per intervento del sistema Start&Stop.
Attivazione: il simbolo si accende in caso di attivazione del sistema; in questo caso il LED ubicato sul
pulsante è spento.
Disattivazione: la disattivazione del sistema Start&Stop è segnalata dalla visualizzazione di un
messaggio dedicato sul display; in questo caso il LEd sul pulsante è acceso.
LUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
60
CONOSCENZA DEL QUADRO STRUMENTI

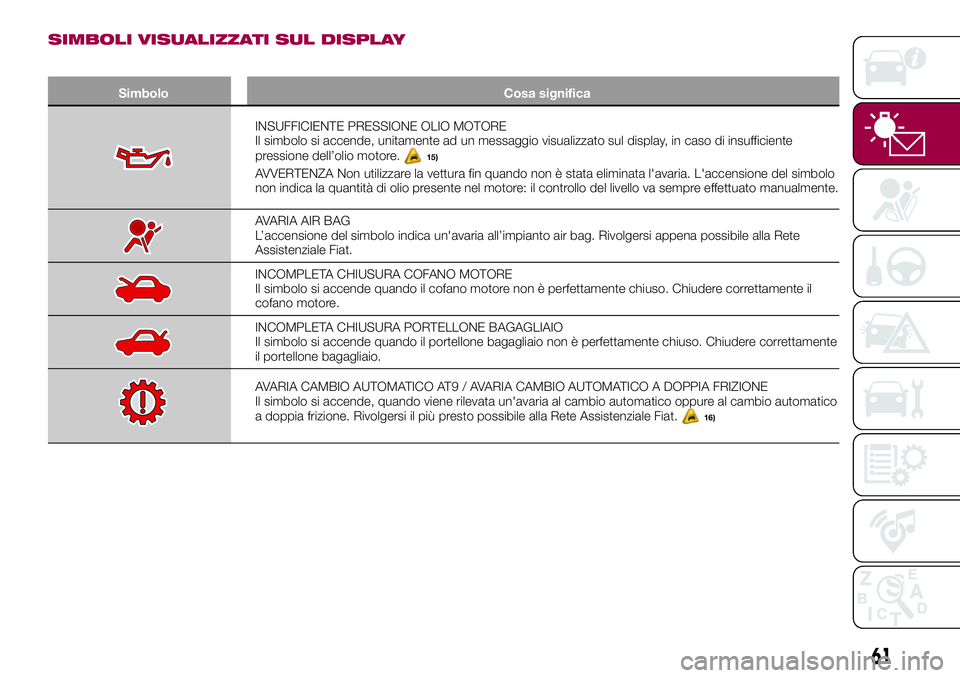

SIMBOLI VISUALIZZATI SUL DISPLAY
Simbolo Cosa significa
INSUFFICIENTE PRESSIONE OLIO MOTORE
Il simbolo si accende, unitamente ad un messaggio visualizzato sul display, in caso di insufficiente
pressione dell’olio motore.
15)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
AVARIA AIR BAG
L’accensione del simbolo indica un'avaria all’impianto air bag. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
INCOMPLETA CHIUSURA COFANO MOTORE
Il simbolo si accende quando il cofano motore non è perfettamente chiuso. Chiudere correttamente il
cofano motore.
INCOMPLETA CHIUSURA PORTELLONE BAGAGLIAIO
Il simbolo si accende quando il portellone bagagliaio non è perfettamente chiuso. Chiudere correttamente
il portellone bagagliaio.
AVARIA CAMBIO AUTOMATICO AT9 / AVARIA CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende, quando viene rilevata un'avaria al cambio automatico oppure al cambio automatico
a doppia frizione. Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
16)
61

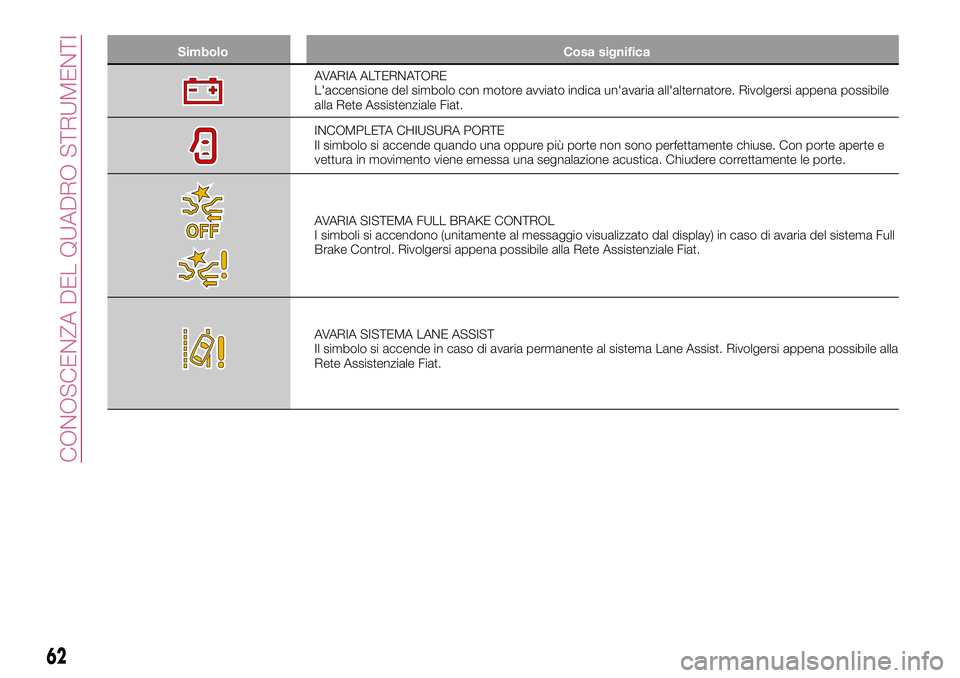

Simbolo Cosa significa
AVARIA ALTERNATORE
L'accensione del simbolo con motore avviato indica un'avaria all'alternatore. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
INCOMPLETA CHIUSURA PORTE
Il simbolo si accende quando una oppure più porte non sono perfettamente chiuse. Con porte aperte e
vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
AVARIA SISTEMA FULL BRAKE CONTROL
I simboli si accendono (unitamente al messaggio visualizzato dal display) in caso di avaria del sistema Full
Brake Control. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
AVARIA SISTEMA LANE ASSIST
Il simbolo si accende in caso di avaria permanente al sistema Lane Assist. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
62
