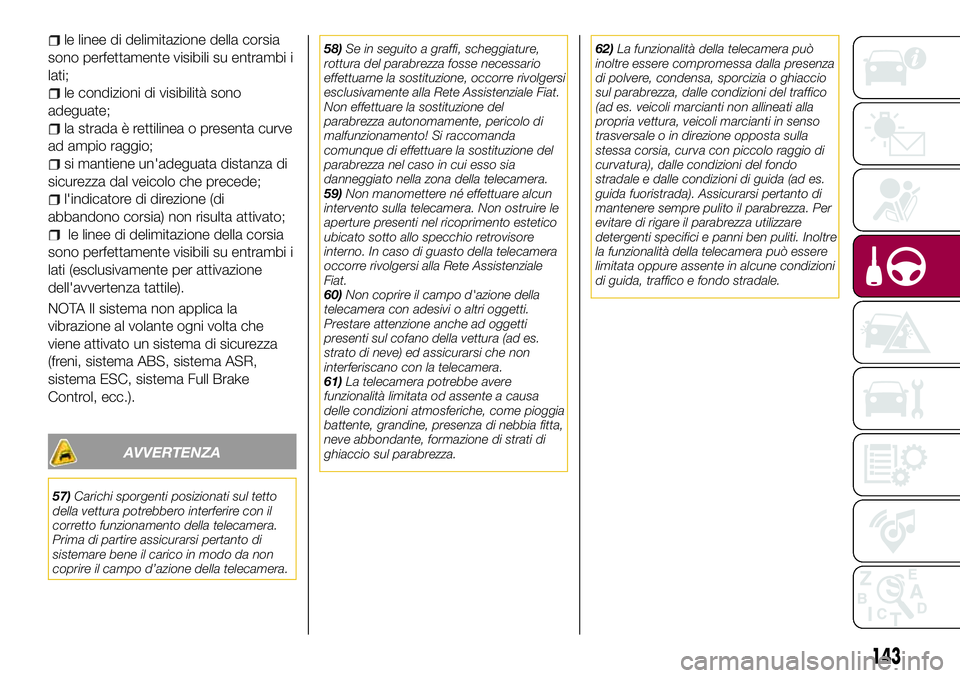

le linee di delimitazione della corsia
sono perfettamente visibili su entrambi i
lati;
le condizioni di visibilità sono
adeguate;
la strada è rettilinea o presenta curve
ad ampio raggio;
si mantiene un'adeguata distanza di
sicurezza dal veicolo che precede;
l'indicatore di direzione (di
abbandono corsia) non risulta attivato;
le linee di delimitazione della corsia
sono perfettamente visibili su entrambi i
lati (esclusivamente per attivazione
dell'avvertenza tattile).
NOTA Il sistema non applica la
vibrazione al volante ogni volta che
viene attivato un sistema di sicurezza
(freni, sistema ABS, sistema ASR,
sistema ESC, sistema Full Brake
Control, ecc.).
AVVERTENZA
57)Carichi sporgenti posizionati sul tetto
della vettura potrebbero interferire con il
corretto funzionamento della telecamera.
Prima di partire assicurarsi pertanto di
sistemare bene il carico in modo da non
coprire il campo d’azione della telecamera.58)Se in seguito a graffi, scheggiature,
rottura del parabrezza fosse necessario
effettuarne la sostituzione, occorre rivolgersi
esclusivamente alla Rete Assistenziale Fiat.
Non effettuare la sostituzione del
parabrezza autonomamente, pericolo di
malfunzionamento! Si raccomanda
comunque di effettuare la sostituzione del
parabrezza nel caso in cui esso sia
danneggiato nella zona della telecamera.
59)Non manomettere né effettuare alcun
intervento sulla telecamera. Non ostruire le
aperture presenti nel ricoprimento estetico
ubicato sotto allo specchio retrovisore
interno. In caso di guasto della telecamera
occorre rivolgersi alla Rete Assistenziale
Fiat.
60)Non coprire il campo d'azione della
telecamera con adesivi o altri oggetti.
Prestare attenzione anche ad oggetti
presenti sul cofano della vettura (ad es.
strato di neve) ed assicurarsi che non
interferiscano con la telecamera.
61)La telecamera potrebbe avere
funzionalità limitata od assente a causa
delle condizioni atmosferiche, come pioggia
battente, grandine, presenza di nebbia fitta,
neve abbondante, formazione di strati di
ghiaccio sul parabrezza.62)La funzionalità della telecamera può
inoltre essere compromessa dalla presenza
di polvere, condensa, sporcizia o ghiaccio
sul parabrezza, dalle condizioni del traffico
(ad es. veicoli marcianti non allineati alla
propria vettura, veicoli marcianti in senso
trasversale o in direzione opposta sulla
stessa corsia, curva con piccolo raggio di
curvatura), dalle condizioni del fondo
stradale e dalle condizioni di guida (ad es.
guida fuoristrada). Assicurarsi pertanto di
mantenere sempre pulito il parabrezza. Per
evitare di rigare il parabrezza utilizzare
detergenti specifici e panni ben puliti. Inoltre
la funzionalità della telecamera può essere
limitata oppure assente in alcune condizioni
di guida, traffico e fondo stradale.
143

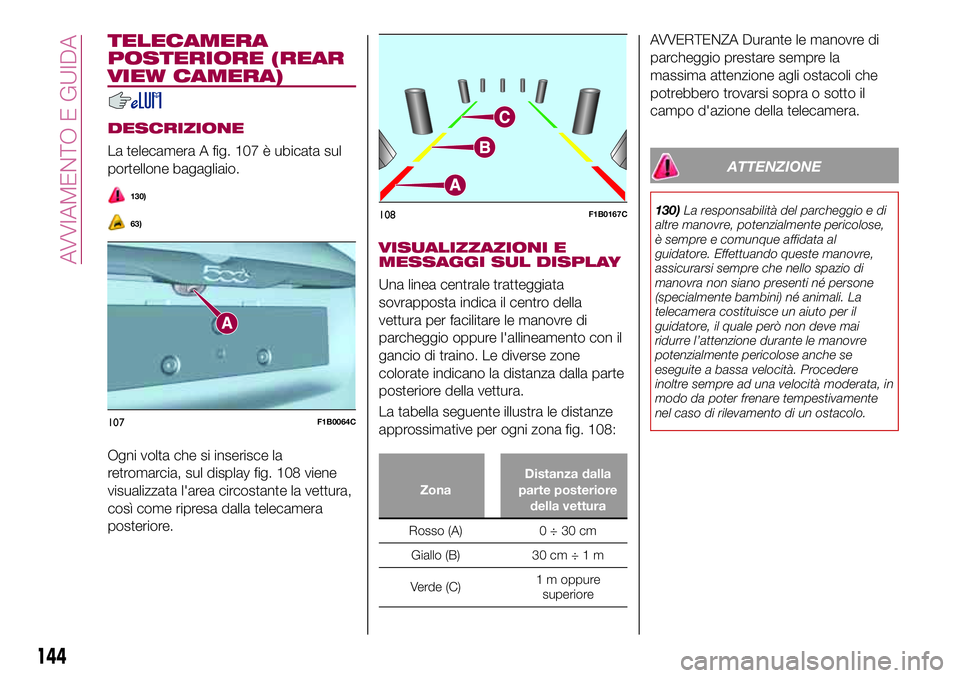

TELECAMERA
POSTERIORE (REAR
VIEW CAMERA)
DESCRIZIONE
La telecamera A fig. 107 è ubicata sul
portellone bagagliaio.
130)
63)
Ogni volta che si inserisce la
retromarcia, sul display fig. 108 viene
visualizzata l'area circostante la vettura,
così come ripresa dalla telecamera
posteriore.
VISUALIZZAZIONI E
MESSAGGI SUL DISPLAY
Una linea centrale tratteggiata
sovrapposta indica il centro della
vettura per facilitare le manovre di
parcheggio oppure l'allineamento con il
gancio di traino. Le diverse zone
colorate indicano la distanza dalla parte
posteriore della vettura.
La tabella seguente illustra le distanze
approssimative per ogni zona fig. 108:
ZonaDistanza dalla
parte posteriore
della vettura
Rosso (A) 0 ÷ 30 cm
Giallo (B) 30 cm÷1m
Verde (C)1 m oppure
superiore
AVVERTENZA Durante le manovre di
parcheggio prestare sempre la
massima attenzione agli ostacoli che
potrebbero trovarsi sopra o sotto il
campo d'azione della telecamera.
ATTENZIONE
130)La responsabilità del parcheggio e di
altre manovre, potenzialmente pericolose,
è sempre e comunque affidata al
guidatore. Effettuando queste manovre,
assicurarsi sempre che nello spazio di
manovra non siano presenti né persone
(specialmente bambini) né animali. La
telecamera costituisce un aiuto per il
guidatore, il quale però non deve mai
ridurre l’attenzione durante le manovre
potenzialmente pericolose anche se
eseguite a bassa velocità. Procedere
inoltre sempre ad una velocità moderata, in
modo da poter frenare tempestivamente
nel caso di rilevamento di un ostacolo.
107F1B0064C
108F1B0167C
144
AVVIAMENTO E GUIDA

AVVERTENZA
63)Per il corretto funzionamento è
indispensabile che la telecamera sia
sempre pulita da fango, sporcizia, neve o
ghiaccio. Durante la pulizia della telecamera
prestare la massima attenzione a non
rigarla o danneggiarla; evitare l’uso di panni
asciutti, ruvidi o duri. La telecamera deve
essere lavata con acqua pulita,
eventualmente con l’aggiunta di shampoo
per auto. Nelle stazioni di lavaggio che
utilizzano idropulitrici a getto di vapore o ad
alta pressione, pulire rapidamente la
telecamera mantenendo l’ugello oltre i
10 cm di distanza. Non apporre inoltre
adesivi sulla telecamera.

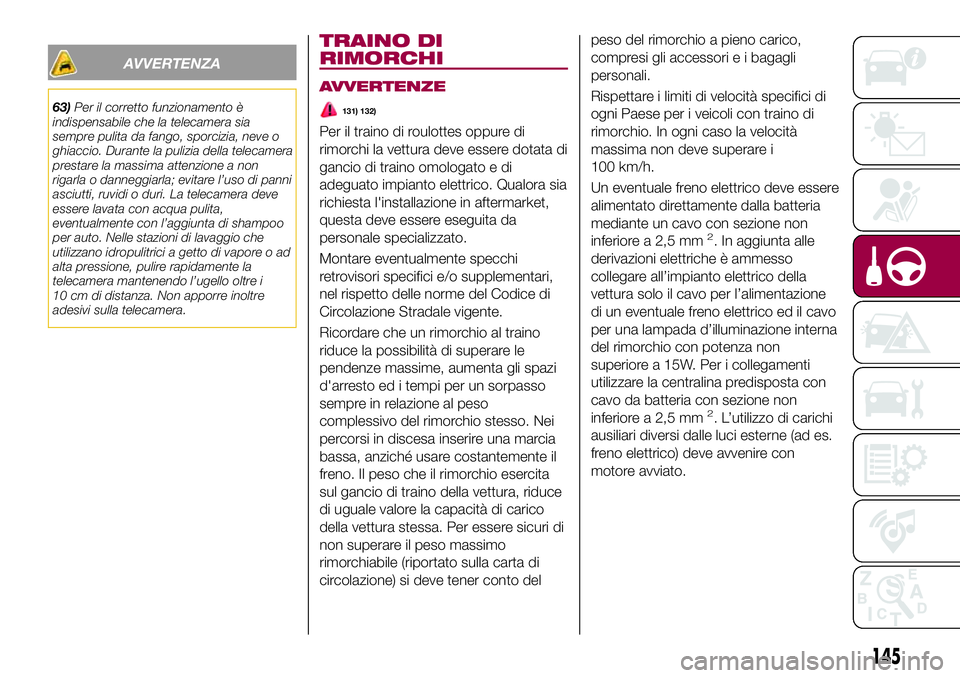

TRAINO DI
RIMORCHI
AVVERTENZE
131) 132)
Per il traino di roulottes oppure di
rimorchi la vettura deve essere dotata di
gancio di traino omologato e di
adeguato impianto elettrico. Qualora sia
richiesta l'installazione in aftermarket,
questa deve essere eseguita da
personale specializzato.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice di
Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d'arresto ed i tempi per un sorpasso
sempre in relazione al peso
complessivo del rimorchio stesso. Nei
percorsi in discesa inserire una marcia
bassa, anziché usare costantemente il
freno. Il peso che il rimorchio esercita
sul gancio di traino della vettura, riduce
di uguale valore la capacità di carico
della vettura stessa. Per essere sicuri di
non superare il peso massimo
rimorchiabile (riportato sulla carta di
circolazione) si deve tener conto delpeso del rimorchio a pieno carico,
compresi gli accessori e i bagagli
personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
rimorchio. In ogni caso la velocità
massima non deve superare i
100 km/h.
Un eventuale freno elettrico deve essere
alimentato direttamente dalla batteria
mediante un cavo con sezione non
inferiore a 2,5 mm
2. In aggiunta alle
derivazioni elettriche è ammesso
collegare all’impianto elettrico della
vettura solo il cavo per l’alimentazione
di un eventuale freno elettrico ed il cavo
per una lampada d’illuminazione interna
del rimorchio con potenza non
superiore a 15W. Per i collegamenti
utilizzare la centralina predisposta con
cavo da batteria con sezione non
inferiore a 2,5 mm
2. L’utilizzo di carichi
ausiliari diversi dalle luci esterne (ad es.
freno elettrico) deve avvenire con
motore avviato.
145

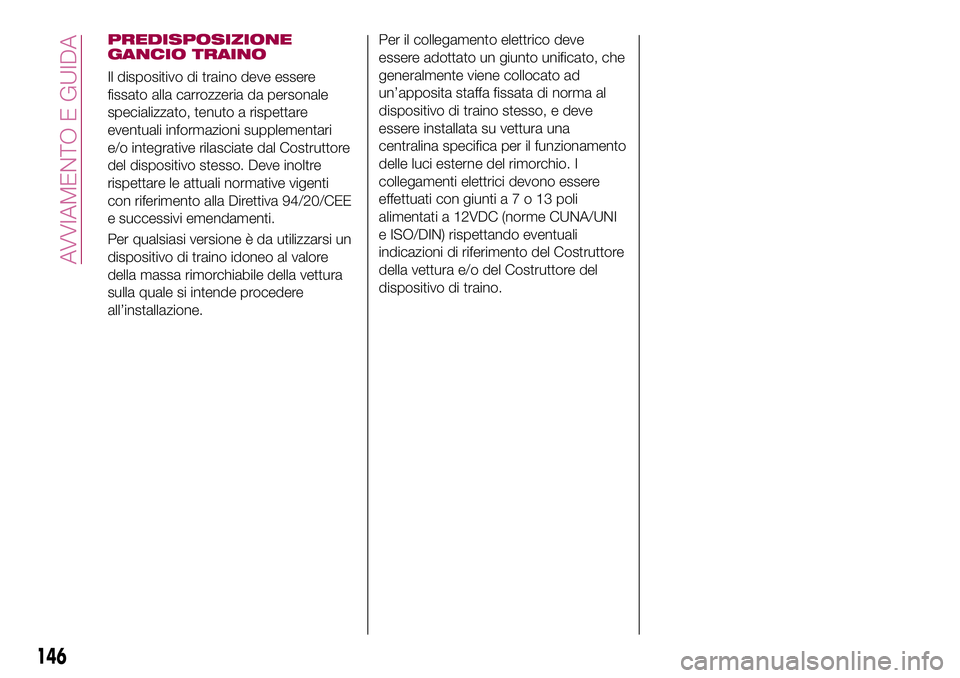

PREDISPOSIZIONE
GANCIO TRAINO
Il dispositivo di traino deve essere
fissato alla carrozzeria da personale
specializzato, tenuto a rispettare
eventuali informazioni supplementari
e/o integrative rilasciate dal Costruttore
del dispositivo stesso. Deve inoltre
rispettare le attuali normative vigenti
con riferimento alla Direttiva 94/20/CEE
e successivi emendamenti.
Per qualsiasi versione è da utilizzarsi un
dispositivo di traino idoneo al valore
della massa rimorchiabile della vettura
sulla quale si intende procedere
all’installazione.Per il collegamento elettrico deve
essere adottato un giunto unificato, che
generalmente viene collocato ad
un’apposita staffa fissata di norma al
dispositivo di traino stesso, e deve
essere installata su vettura una
centralina specifica per il funzionamento
delle luci esterne del rimorchio. I
collegamenti elettrici devono essere
effettuati con giuntia7o13poli
alimentati a 12VDC (norme CUNA/UNI
e ISO/DIN) rispettando eventuali
indicazioni di riferimento del Costruttore
della vettura e/o del Costruttore del
dispositivo di traino.
146
AVVIAMENTO E GUIDA

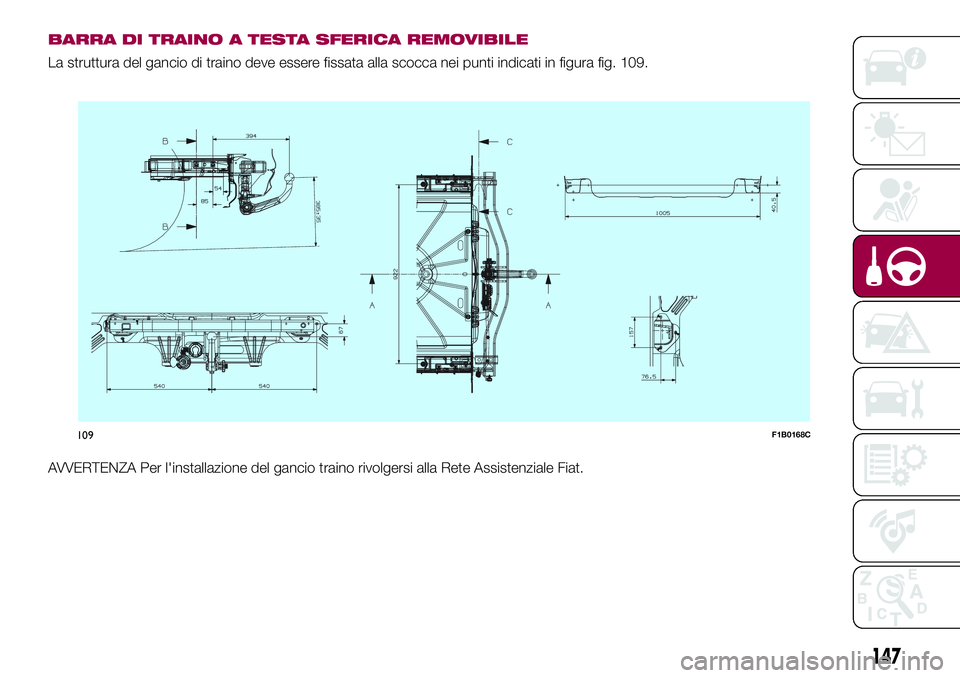

BARRA DI TRAINO A TESTA SFERICA REMOVIBILE
La struttura del gancio di traino deve essere fissata alla scocca nei punti indicati in figura fig. 109.
AVVERTENZA Per l'installazione del gancio traino rivolgersi alla Rete Assistenziale Fiat.
109F1B0168C
147

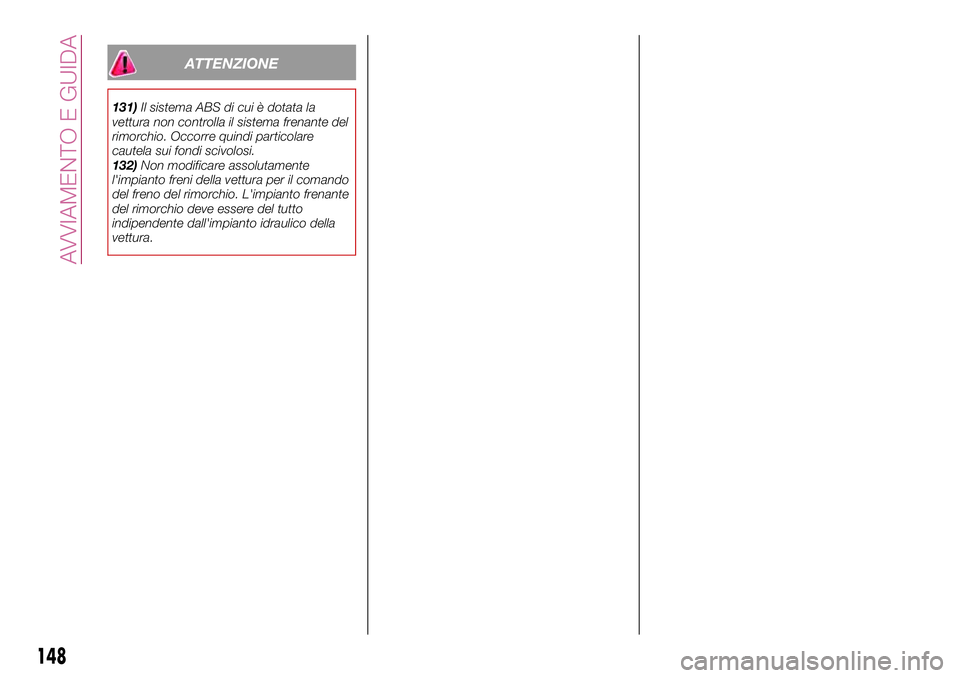

ATTENZIONE
131)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Occorre quindi particolare
cautela sui fondi scivolosi.
132)Non modificare assolutamente
l'impianto freni della vettura per il comando
del freno del rimorchio. L'impianto frenante
del rimorchio deve essere del tutto
indipendente dall'impianto idraulico della
vettura.
148
AVVIAMENTO E GUIDA

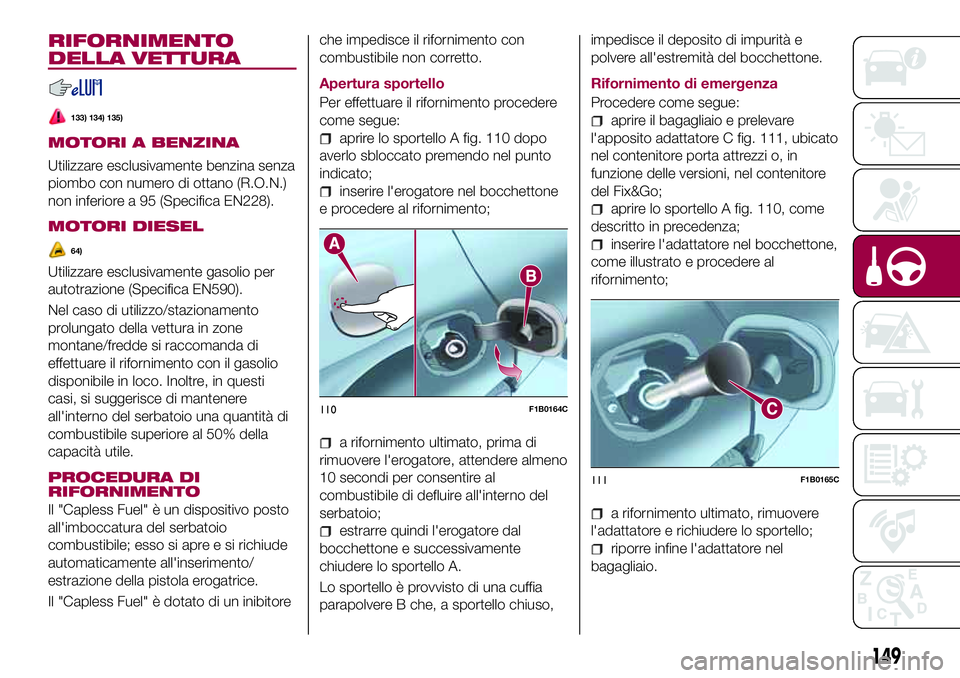

RIFORNIMENTO
DELLA VETTURA
133) 134) 135)
MOTORI A BENZINA
Utilizzare esclusivamente benzina senza
piombo con numero di ottano (R.O.N.)
non inferiore a 95 (Specifica EN228).
MOTORI DIESEL
64)
Utilizzare esclusivamente gasolio per
autotrazione (Specifica EN590).
Nel caso di utilizzo/stazionamento
prolungato della vettura in zone
montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. Inoltre, in questi
casi, si suggerisce di mantenere
all'interno del serbatoio una quantità di
combustibile superiore al 50% della
capacità utile.
PROCEDURA DI
RIFORNIMENTO
Il "Capless Fuel" è un dispositivo posto
all'imboccatura del serbatoio
combustibile; esso si apre e si richiude
automaticamente all'inserimento/
estrazione della pistola erogatrice.
Il "Capless Fuel" è dotato di un inibitoreche impedisce il rifornimento con
combustibile non corretto.
Apertura sportello
Per effettuare il rifornimento procedere
come segue:
aprire lo sportello A fig. 110 dopo
averlo sbloccato premendo nel punto
indicato;
inserire l'erogatore nel bocchettone
e procedere al rifornimento;
a rifornimento ultimato, prima di
rimuovere l'erogatore, attendere almeno
10 secondi per consentire al
combustibile di defluire all'interno del
serbatoio;
estrarre quindi l'erogatore dal
bocchettone e successivamente
chiudere lo sportello A.
Lo sportello è provvisto di una cuffia
parapolvere B che, a sportello chiuso,impedisce il deposito di impurità e
polvere all'estremità del bocchettone.
Rifornimento di emergenza
Procedere come segue:
aprire il bagagliaio e prelevare
l'apposito adattatore C fig. 111, ubicato
nel contenitore porta attrezzi o, in
funzione delle versioni, nel contenitore
del Fix&Go;
aprire lo sportello A fig. 110, come
descritto in precedenza;
inserire l'adattatore nel bocchettone,
come illustrato e procedere al
rifornimento;
a rifornimento ultimato, rimuovere
l'adattatore e richiudere lo sportello;
riporre infine l'adattatore nel
bagagliaio.
110F1B0164C
111F1B0165C
149

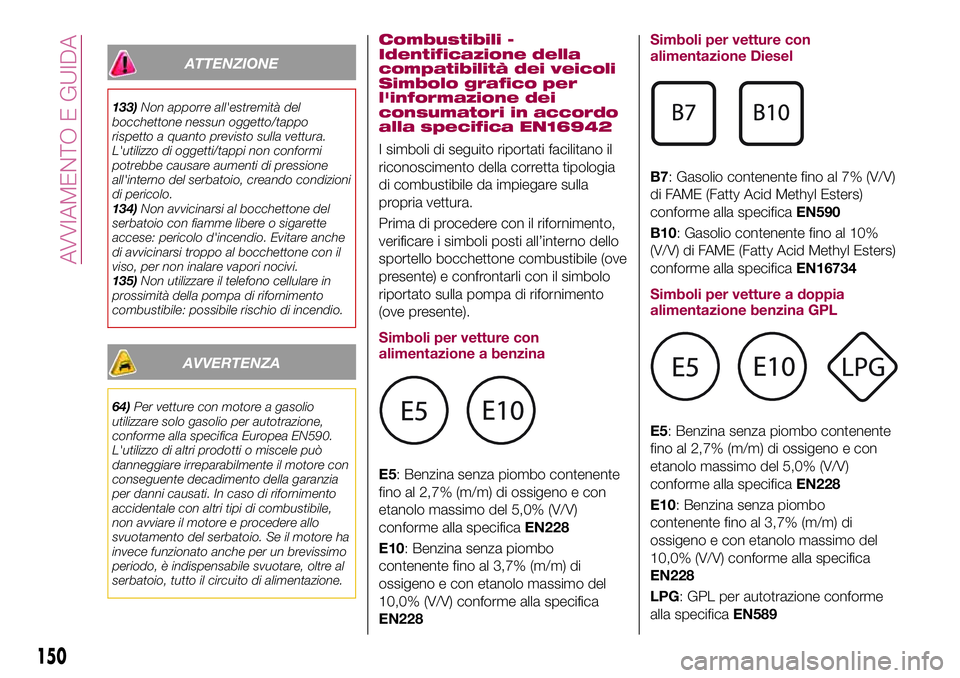

ATTENZIONE
133)Non apporre all'estremità del
bocchettone nessun oggetto/tappo
rispetto a quanto previsto sulla vettura.
L'utilizzo di oggetti/tappi non conformi
potrebbe causare aumenti di pressione
all'interno del serbatoio, creando condizioni
di pericolo.
134)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d'incendio. Evitare anche
di avvicinarsi troppo al bocchettone con il
viso, per non inalare vapori nocivi.
135)Non utilizzare il telefono cellulare in
prossimità della pompa di rifornimento
combustibile: possibile rischio di incendio.
AVVERTENZA
64)Per vetture con motore a gasolio
utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L'utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati. In caso di rifornimento
accidentale con altri tipi di combustibile,
non avviare il motore e procedere allo
svuotamento del serbatoio. Se il motore ha
invece funzionato anche per un brevissimo
periodo, è indispensabile svuotare, oltre al
serbatoio, tutto il circuito di alimentazione.
Combustibili -
Identificazione della
compatibilità dei veicoli
Simbolo grafico per
l'informazione dei
consumatori in accordo
alla specifica EN16942
I simboli di seguito riportati facilitano il
riconoscimento della corretta tipologia
di combustibile da impiegare sulla
propria vettura.
Prima di procedere con il rifornimento,
verificare i simboli posti all’interno dello
sportello bocchettone combustibile (ove
presente) e confrontarli con il simbolo
riportato sulla pompa di rifornimento
(ove presente).
Simboli per vetture con
alimentazione a benzina
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228Simboli per vetture con
alimentazione Diesel
B7: Gasolio contenente fino al 7% (V/V)
di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN590
B10: Gasolio contenente fino al 10%
(V/V) di FAME (Fatty Acid Methyl Esters)
conforme alla specificaEN16734
Simboli per vetture a doppia
alimentazione benzina GPL
E5: Benzina senza piombo contenente
fino al 2,7% (m/m) di ossigeno e con
etanolo massimo del 5,0% (V/V)
conforme alla specificaEN228
E10: Benzina senza piombo
contenente fino al 3,7% (m/m) di
ossigeno e con etanolo massimo del
10,0% (V/V) conforme alla specifica
EN228
LPG: GPL per autotrazione conforme
alla specificaEN589
150
AVVIAMENTO E GUIDA
