tergicristallo / tergilunotto. Per questa
operazione rivolgersi ad officine
specializzate.
AVVERTENZA Il lavaggio deve essere
eseguito a motore freddo e dispositivo
di avviamento in posizione STOP. Dopo
il lavaggio accertarsi che le varie
protezioni (ad es. cappucci in gomma e
ripari vari) non siano rimosse oppure
danneggiate.
AVVERTENZA
89)Allo scopo di mantenere intatte le
caratteristiche estetiche della verniciatura si
consiglia di non utilizzare prodotti abrasivi
e/o lucidanti per la toelettatura della vettura.90)Presso le stazioni di lavaggio, evitare il
lavaggio stesso con rulli e/o spazzoloni.
Lavare la vettura esclusivamente a mano
utilizzando prodotti detergenti a PH neutro;
asciugarla mediante utilizzo di pelle
scamosciata inumidita. Non utilizzare
prodotti abrasivi e/o lucidanti per la
toelettatura della vettura. Gli escrementi
degli uccelli devono essere lavati
immediatamente e con cura, in quanto la
loro acidità risulta particolarmente
aggressiva. Evitare (se non indispensabile)
di parcheggiare la vettura sotto gli alberi;
rimuovere immediatamente le sostanze
resinose di natura vegetale poiché, una
volta essiccate, per essere rimosse
potrebbero richiedere l'impiego di prodotti
abrasivi e/o lucidanti, fortemente
sconsigliati in quanto potenziali cause di
alterazione della caratteristica opacità della
vernice. Per la pulizia del parabrezza
anteriore e del lunotto posteriore non
utilizzare liquido lavavetro puro; è
necessario diluirlo quantomeno al 50% con
acqua. Limitare l'utilizzo di liquido lavavetro
puro soltanto quando strettamente
richiesto dalle condizioni di temperatura
esterna.
AVVERTENZA
7)I detersivi inquinano le acque. Effettuare
il lavaggio della vettura solo in zone
attrezzate per la raccolta e la depurazione
dei liquidi impiegati per il lavaggio stesso.
INTERNI
189) 190) 191)
Verificare periodicamente lo stato di
pulizia degli interni, al di sotto dei
tappeti, che potrebbero causare
l’ossidazione della lamiera.
SEDILI E PARTI IN
TESSUTO
Eliminare la polvere con una spazzola
morbida o mediante un aspirapolvere.
Per una migliore pulizia dei rivestimenti
in velluto si consiglia di inumidire la
spazzola. Strofinare i sedili con una
spugna inumidita in una soluzione di
acqua e detergente neutro.
SEDILI IN PELLE(ove presenti)
Eliminare lo sporco secco con una pelle
di daino od un panno appena umidi,
senza esercitare troppa pressione.
Togliere le macchie di liquidi o di grasso
con un panno asciutto assorbente,
senza strofinare. Passare
successivamente un panno morbido o
pelle di daino inumidita con acqua e
sapone neutro. Se la macchia persiste,
usare prodotti specifici, prestando
particolare attenzione alle istruzioni
d'uso.
207

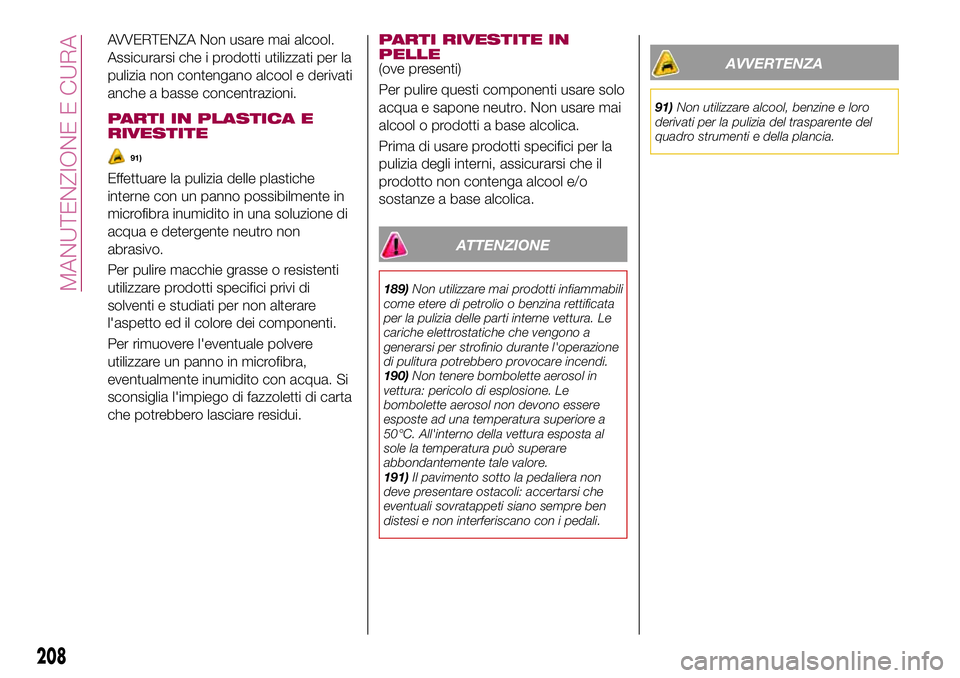

AVVERTENZA Non usare mai alcool.
Assicurarsi che i prodotti utilizzati per la
pulizia non contengano alcool e derivati
anche a basse concentrazioni.
PARTI IN PLASTICA E
RIVESTITE
91)
Effettuare la pulizia delle plastiche
interne con un panno possibilmente in
microfibra inumidito in una soluzione di
acqua e detergente neutro non
abrasivo.
Per pulire macchie grasse o resistenti
utilizzare prodotti specifici privi di
solventi e studiati per non alterare
l'aspetto ed il colore dei componenti.
Per rimuovere l'eventuale polvere
utilizzare un panno in microfibra,
eventualmente inumidito con acqua. Si
sconsiglia l'impiego di fazzoletti di carta
che potrebbero lasciare residui.
PARTI RIVESTITE IN
PELLE
(ove presenti)
Per pulire questi componenti usare solo
acqua e sapone neutro. Non usare mai
alcool o prodotti a base alcolica.
Prima di usare prodotti specifici per la
pulizia degli interni, assicurarsi che il
prodotto non contenga alcool e/o
sostanze a base alcolica.
ATTENZIONE
189)Non utilizzare mai prodotti infiammabili
come etere di petrolio o benzina rettificata
per la pulizia delle parti interne vettura. Le
cariche elettrostatiche che vengono a
generarsi per strofinio durante l'operazione
di pulitura potrebbero provocare incendi.
190)Non tenere bombolette aerosol in
vettura: pericolo di esplosione. Le
bombolette aerosol non devono essere
esposte ad una temperatura superiore a
50°C. All'interno della vettura esposta al
sole la temperatura può superare
abbondantemente tale valore.
191)Il pavimento sotto la pedaliera non
deve presentare ostacoli: accertarsi che
eventuali sovratappeti siano sempre ben
distesi e non interferiscano con i pedali.
AVVERTENZA
91)Non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
quadro strumenti e della plancia.
208
MANUTENZIONE E CURA

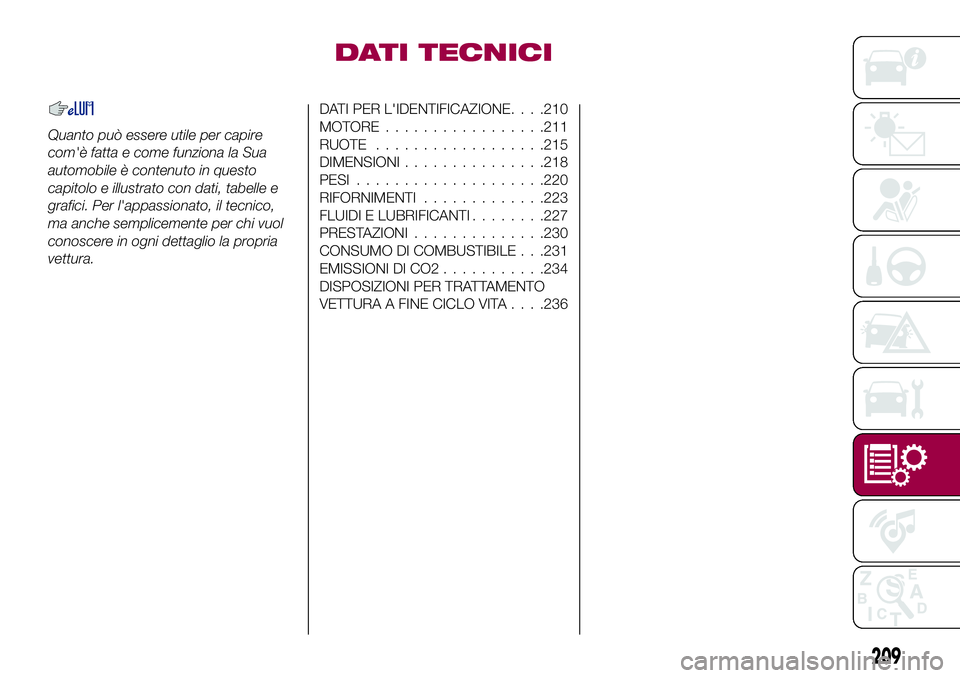

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio la propria
vettura.
DATI PER L'IDENTIFICAZIONE. . . .210
MOTORE.................211
RUOTE..................215
DIMENSIONI...............218
PESI....................220
RIFORNIMENTI.............223
FLUIDI E LUBRIFICANTI........227
PRESTAZIONI..............230
CONSUMO DI COMBUSTIBILE . . .231
EMISSIONI DI CO2...........234
DISPOSIZIONI PER TRATTAMENTO
VETTURA A FINE CICLO VITA. . . .236
209

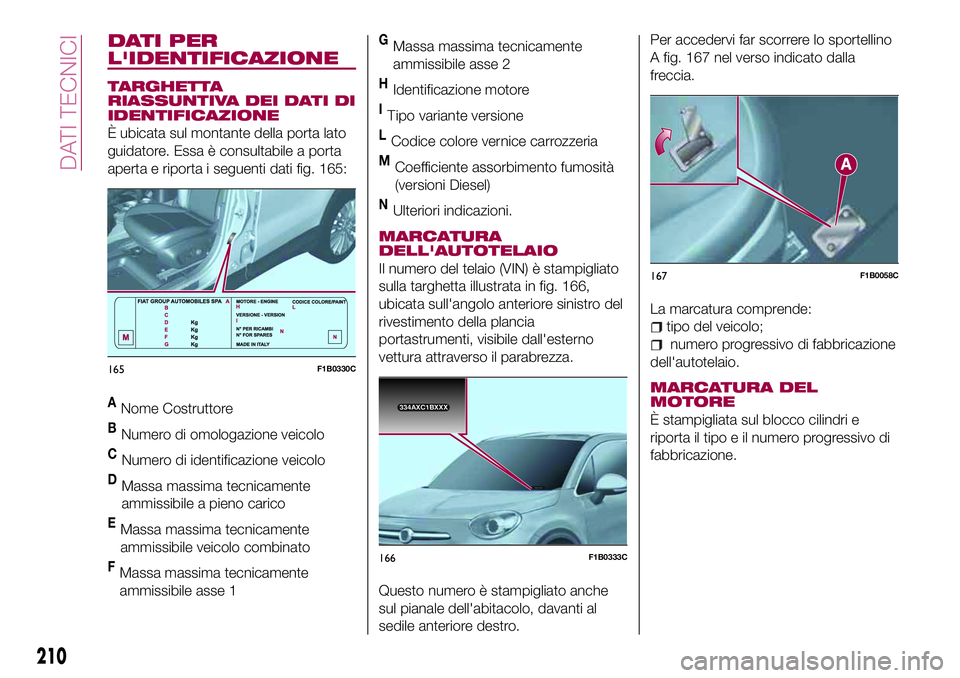

DATI PER
L'IDENTIFICAZIONE
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È ubicata sul montante della porta lato
guidatore. Essa è consultabile a porta
aperta e riporta i seguenti dati fig. 165:
ANome Costruttore
BNumero di omologazione veicolo
CNumero di identificazione veicolo
DMassa massima tecnicamente
ammissibile a pieno carico
EMassa massima tecnicamente
ammissibile veicolo combinato
FMassa massima tecnicamente
ammissibile asse 1
GMassa massima tecnicamente
ammissibile asse 2
HIdentificazione motore
ITipo variante versione
LCodice colore vernice carrozzeria
MCoefficiente assorbimento fumosità
(versioni Diesel)
NUlteriori indicazioni.
MARCATURA
DELL'AUTOTELAIO
Il numero del telaio (VIN) è stampigliato
sulla targhetta illustrata in fig. 166,
ubicata sull'angolo anteriore sinistro del
rivestimento della plancia
portastrumenti, visibile dall'esterno
vettura attraverso il parabrezza.
Questo numero è stampigliato anche
sul pianale dell'abitacolo, davanti al
sedile anteriore destro.Per accedervi far scorrere lo sportellino
A fig. 167 nel verso indicato dalla
freccia.
La marcatura comprende:
tipo del veicolo;
numero progressivo di fabbricazione
dell'autotelaio.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
165F1B0330C
334
AXC1
BXXX
334AXC1BXXX
166F1B0333C
167F1B0058C
210
DATI TECNICI

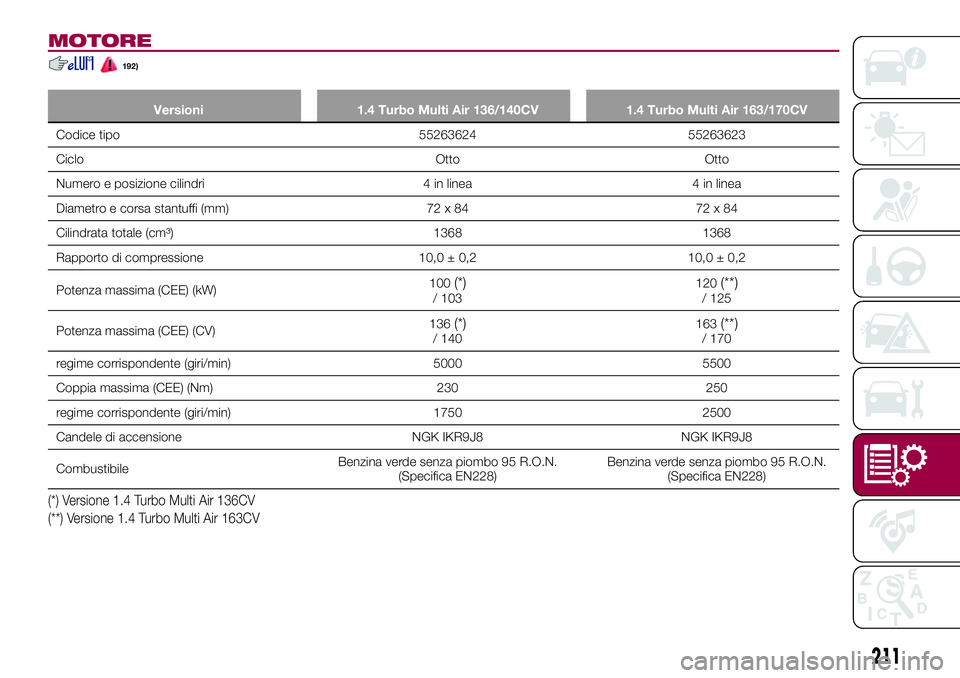

MOTORE
192)
Versioni 1.4 Turbo Multi Air 136/140CV 1.4 Turbo Multi Air 163/170CV
Codice tipo 55263624 55263623
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72 x 84 72 x 84
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 10,0 ± 0,2 10,0 ± 0,2
Potenza massima (CEE) (kW)100
(*)/ 103120(**)/ 125
Potenza massima (CEE) (CV)136
(*)/ 140163(**)/ 170
regime corrispondente (giri/min) 5000 5500
Coppia massima (CEE) (Nm) 230 250
regime corrispondente (giri/min) 1750 2500
Candele di accensione NGK IKR9J8 NGK IKR9J8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Versione 1.4 Turbo Multi Air 136CV
(**) Versione 1.4 Turbo Multi Air 163CV
211

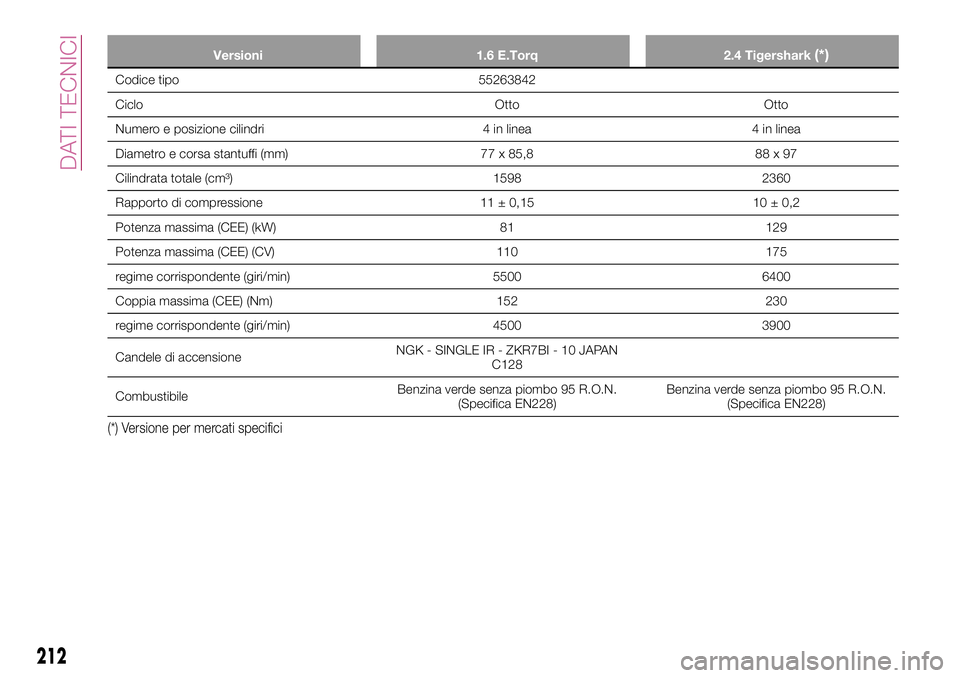

Versioni 1.6 E.Torq 2.4 Tigershark(*)
Codice tipo 55263842
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 77 x 85,8 88 x 97
Cilindrata totale (cm³) 1598 2360
Rapporto di compressione 11 ± 0,15 10 ± 0,2
Potenza massima (CEE) (kW) 81 129
Potenza massima (CEE) (CV) 110 175
regime corrispondente (giri/min) 5500 6400
Coppia massima (CEE) (Nm) 152 230
regime corrispondente (giri/min) 4500 3900
Candele di accensioneNGK - SINGLE IR - ZKR7BI - 10 JAPAN
C128
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
(Specifica EN228)
(*) Versione per mercati specifici
212
DATI TECNICI

Versioni 1.3 Multijet 1.6 Multijet 2.0 Multijet(*)2.0 Multijet(**)
Codice tipo 55266963 55260384 55263087 55263088
Ciclo Diesel Diesel Diesel Diesel
Numero e posizione
cilindri4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa
stantuffi (mm)69,6 X 82 79,5 x 80,5 83 x 90,4 83 x 90,4
Cilindrata totale (cm³) 1248 1598 1956 1956
Rapporto di
compressione16,8 ± 0,2 16,5 ± 0,4 16,5 ± 0,4 16,5 ± 0,4
Potenza massima (CEE)
(kW)70
88 / 84,4
(***)103 / 100(***)103 / 100(***)
Potenza massima (CEE)
(CV)95
120 / 115(***)140 / 136(***)140 / 136(***)
regime corrispondente
(giri/min)3750 3750 3750 4000
Coppia massima (CEE)
(Nm)200 320 350 350
regime corrispondente
(giri/min)1750 1750 1750 1500
CombustibileGasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)Gasolio per autotrazione
(Specifica EN590)
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico AT9
(***) Versione per mercati specifici
213

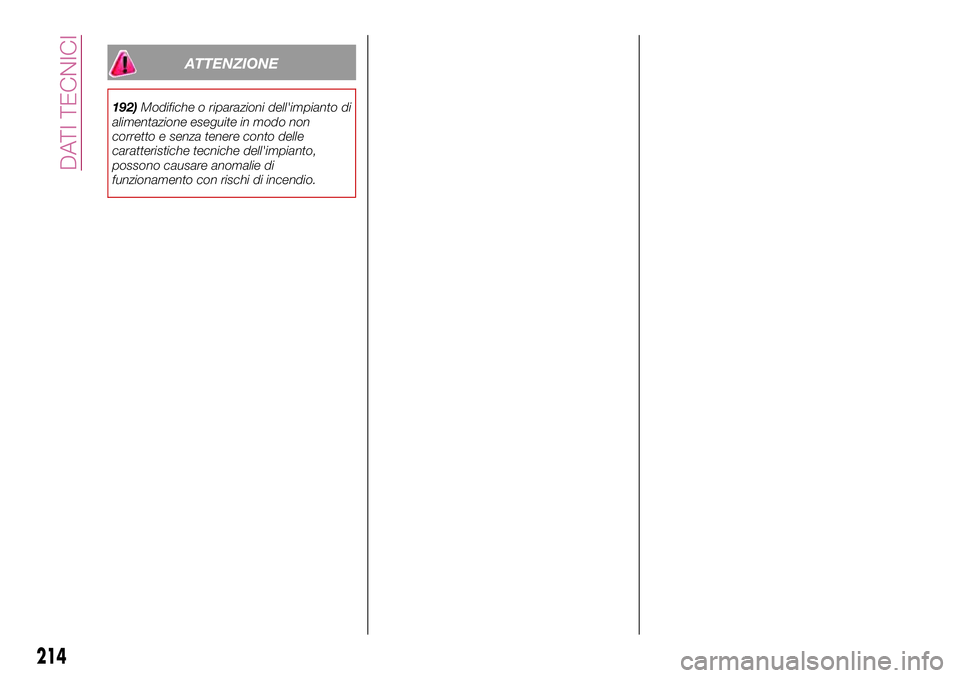

ATTENZIONE
192)Modifiche o riparazioni dell'impianto di
alimentazione eseguite in modo non
corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto,
possono causare anomalie di
funzionamento con rischi di incendio.
