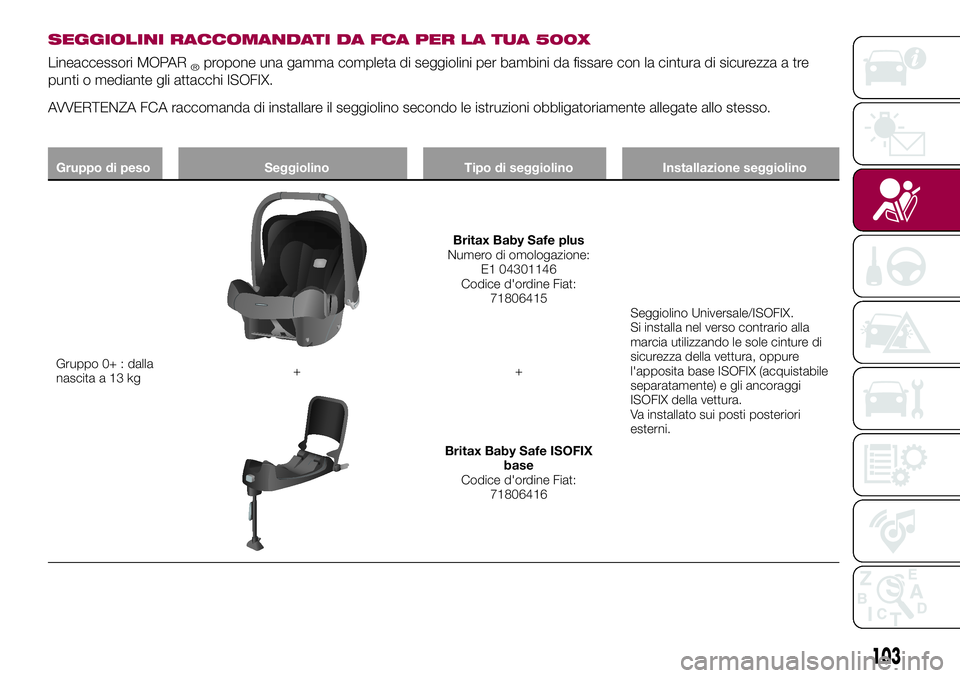

SEGGIOLINI RACCOMANDATI DA FCA PER LA TUA 500X
Lineaccessori MOPAR®propone una gamma completa di seggiolini per bambini da fissare con la cintura di sicurezza a tre
punti o mediante gli attacchi ISOFIX.
AVVERTENZA FCA raccomanda di installare il seggiolino secondo le istruzioni obbligatoriamente allegate allo stesso.
Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 0+ : dalla
nascita a 13 kg
Britax Baby Safe plus
Numero di omologazione:
E1 04301146
Codice d'ordine Fiat:
71806415
Seggiolino Universale/ISOFIX.
Si installa nel verso contrario alla
marcia utilizzando le sole cinture di
sicurezza della vettura, oppure
l'apposita base ISOFIX (acquistabile
separatamente) e gli ancoraggi
ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Britax Baby Safe ISOFIX
base
Codice d'ordine Fiat:
71806416
103

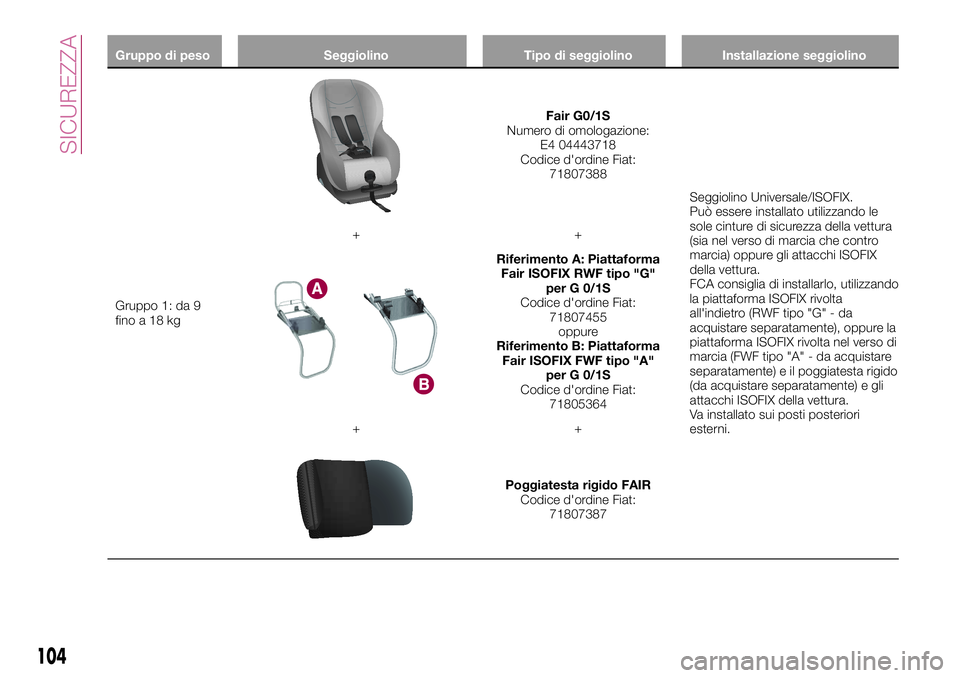

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1: da 9
finoa18kg
Fair G0/1S
Numero di omologazione:
E4 04443718
Codice d'ordine Fiat:
71807388
Seggiolino Universale/ISOFIX.
Può essere installato utilizzando le
sole cinture di sicurezza della vettura
(sia nel verso di marcia che contro
marcia) oppure gli attacchi ISOFIX
della vettura.
FCA consiglia di installarlo, utilizzando
la piattaforma ISOFIX rivolta
all'indietro (RWF tipo "G" - da
acquistare separatamente), oppure la
piattaforma ISOFIX rivolta nel verso di
marcia (FWF tipo "A" - da acquistare
separatamente) e il poggiatesta rigido
(da acquistare separatamente) e gli
attacchi ISOFIX della vettura.
Va installato sui posti posteriori
esterni. ++
Riferimento A: Piattaforma
Fair ISOFIX RWF tipo "G"
per G 0/1S
Codice d'ordine Fiat:
71807455
oppure
Riferimento B: Piattaforma
Fair ISOFIX FWF tipo "A"
per G 0/1S
Codice d'ordine Fiat:
71805364
++
Poggiatesta rigido FAIR
Codice d'ordine Fiat:
71807387
104
SICUREZZA

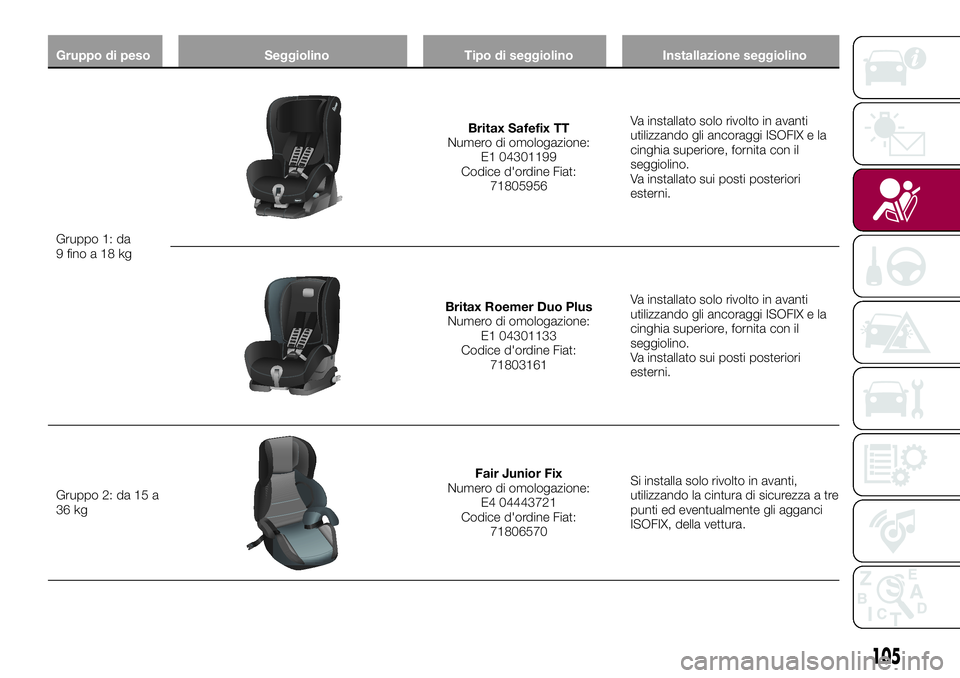

Gruppo di peso Seggiolino Tipo di seggiolino Installazione seggiolino
Gruppo 1: da
9finoa18kg
Britax Safefix TT
Numero di omologazione:
E1 04301199
Codice d'ordine Fiat:
71805956Va installato solo rivolto in avanti
utilizzando gli ancoraggi ISOFIX e la
cinghia superiore, fornita con il
seggiolino.
Va installato sui posti posteriori
esterni.
Britax Roemer Duo Plus
Numero di omologazione:
E1 04301133
Codice d'ordine Fiat:
71803161Va installato solo rivolto in avanti
utilizzando gli ancoraggi ISOFIX e la
cinghia superiore, fornita con il
seggiolino.
Va installato sui posti posteriori
esterni.
Gruppo 2: da 15 a
36 kg
Fair Junior Fix
Numero di omologazione:
E4 04443721
Codice d'ordine Fiat:
71806570Si installa solo rivolto in avanti,
utilizzando la cintura di sicurezza a tre
punti ed eventualmente gli agganci
ISOFIX, della vettura.
105

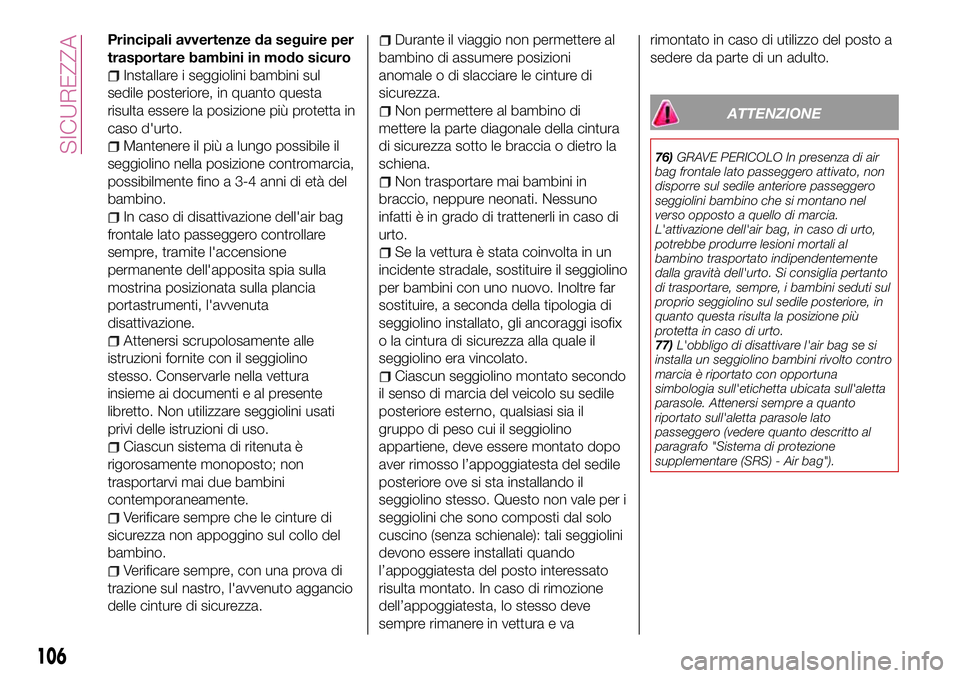

Principali avvertenze da seguire per
trasportare bambini in modo sicuro
Installare i seggiolini bambini sul
sedile posteriore, in quanto questa
risulta essere la posizione più protetta in
caso d'urto.
Mantenere il più a lungo possibile il
seggiolino nella posizione contromarcia,
possibilmente fino a 3-4 anni di età del
bambino.
In caso di disattivazione dell'air bag
frontale lato passeggero controllare
sempre, tramite l'accensione
permanente dell'apposita spia sulla
mostrina posizionata sulla plancia
portastrumenti, l'avvenuta
disattivazione.
Attenersi scrupolosamente alle
istruzioni fornite con il seggiolino
stesso. Conservarle nella vettura
insieme ai documenti e al presente
libretto. Non utilizzare seggiolini usati
privi delle istruzioni di uso.
Ciascun sistema di ritenuta è
rigorosamente monoposto; non
trasportarvi mai due bambini
contemporaneamente.
Verificare sempre che le cinture di
sicurezza non appoggino sul collo del
bambino.
Verificare sempre, con una prova di
trazione sul nastro, l'avvenuto aggancio
delle cinture di sicurezza.
Durante il viaggio non permettere al
bambino di assumere posizioni
anomale o di slacciare le cinture di
sicurezza.
Non permettere al bambino di
mettere la parte diagonale della cintura
di sicurezza sotto le braccia o dietro la
schiena.
Non trasportare mai bambini in
braccio, neppure neonati. Nessuno
infatti è in grado di trattenerli in caso di
urto.
Se la vettura è stata coinvolta in un
incidente stradale, sostituire il seggiolino
per bambini con uno nuovo. Inoltre far
sostituire, a seconda della tipologia di
seggiolino installato, gli ancoraggi isofix
o la cintura di sicurezza alla quale il
seggiolino era vincolato.
Ciascun seggiolino montato secondo
il senso di marcia del veicolo su sedile
posteriore esterno, qualsiasi sia il
gruppo di peso cui il seggiolino
appartiene, deve essere montato dopo
aver rimosso l’appoggiatesta del sedile
posteriore ove si sta installando il
seggiolino stesso. Questo non vale per i
seggiolini che sono composti dal solo
cuscino (senza schienale): tali seggiolini
devono essere installati quando
l’appoggiatesta del posto interessato
risulta montato. In caso di rimozione
dell’appoggiatesta, lo stesso deve
sempre rimanere in vettura e varimontato in caso di utilizzo del posto a
sedere da parte di un adulto.
ATTENZIONE
76)GRAVE PERICOLO In presenza di air
bag frontale lato passeggero attivato, non
disporre sul sedile anteriore passeggero
seggiolini bambino che si montano nel
verso opposto a quello di marcia.
L'attivazione dell'air bag, in caso di urto,
potrebbe produrre lesioni mortali al
bambino trasportato indipendentemente
dalla gravità dell'urto. Si consiglia pertanto
di trasportare, sempre, i bambini seduti sul
proprio seggiolino sul sedile posteriore, in
quanto questa risulta la posizione più
protetta in caso di urto.
77)L'obbligo di disattivare l'air bag se si
installa un seggiolino bambini rivolto contro
marcia è riportato con opportuna
simbologia sull'etichetta ubicata sull'aletta
parasole. Attenersi sempre a quanto
riportato sull'aletta parasole lato
passeggero (vedere quanto descritto al
paragrafo "Sistema di protezione
supplementare (SRS) - Air bag").
106
SICUREZZA

78)Nel caso sia necessario trasportare un
bambino sul sedile anteriore lato
passeggero con un seggiolino che si
monta nel verso contrario di marcia, gli air
bag lato passeggero frontale e laterale
(Side bag) devono essere disattivati
agendo sul Menu principale del display
(vedere quanto descritto al paragrafo
"Display" nel capitolo "Conoscenza del
quadro strumenti"), verificandone
l'avvenuta disattivazione tramite
l'accensione del LED
OFFsulla
mostrina posizionata sulla plancia
portastrumenti. Inoltre il sedile passeggero
dovrà essere regolato nella posizione più
arretrata, al fine di evitare eventuali contatti
del seggiolino bambini con la plancia.
79)Non movimentare il sedile anteriore o
posteriore in presenza di un bambino
seduto od alloggiato nell'apposito
seggiolino
80)Un montaggio scorretto del seggiolino
può rendere inefficace il sistema di
protezione. In caso di incidente, infatti, il
seggiolino potrebbe allentarsi ed il bambino
potrebbe subire lesioni anche letali. Per
l'installazione di un sistema di protezione
per neonato o per bambino attenersi
scrupolosamente alle istruzioni riportate dal
Produttore.
81)Quando il sistema di protezione per
bambini non viene utilizzato, fissarlo con la
cintura di sicurezza oppure mediante gli
ancoraggi ISOFIX, oppure rimuoverlo dalla
vettura. Non lasciarlo svincolato all'interno
dell'abitacolo. In questo modo si evita che,
in caso di brusca frenata o di incidente,
possa provocare lesioni agli occupanti.82)Dopo aver installato un seggiolino
bambini, non movimentare il sedile:
rimuovere sempre il seggiolino prima di
eseguire qualsiasi tipo di regolazione.
83)Assicurarsi sempre che il tratto
diagonale della cintura di sicurezza non
passi sotto le braccia oppure dietro la
schiena del bambino. In caso di incidente
la cintura di sicurezza non sarà in grado di
trattenere il bambino, con il rischio di
provocarne lesioni anche mortali. Il
bambino deve pertanto sempre indossare
correttamente la propria cintura di
sicurezza.
84)Non utilizzare lo stesso ancoraggio
inferiore per installare più di un sistema di
protezione per bambini.
85)Se un seggiolino ISOFIX Universale non
è fissato con tutti e tre gli ancoraggi, il
seggiolino non sarà in grado di proteggere
il bambino in modo corretto. In caso di
incidente il bambino potrebbe subire lesioni
gravi anche mortali.
86)Montare il seggiolino solo a vettura
ferma. Il seggiolino è correttamente
ancorato alle staffe di predisposizione
quando si percepiscono gli scatti che
accertano l'avvenuto aggancio. Attenersi in
ogni caso alle istruzioni di montaggio,
smontaggio e posizionamento, che il
Costruttore del seggiolino è tenuto a fornire
con lo stesso.

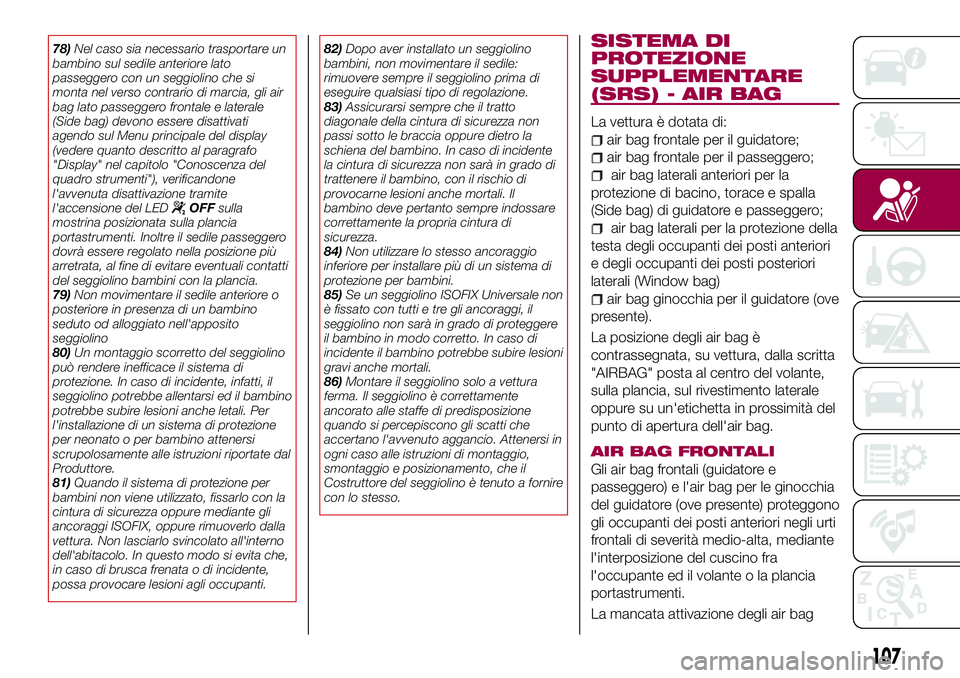

SISTEMA DI
PROTEZIONE
SUPPLEMENTARE
(SRS) - AIR BAG
La vettura è dotata di:
air bag frontale per il guidatore;
air bag frontale per il passeggero;
air bag laterali anteriori per la
protezione di bacino, torace e spalla
(Side bag) di guidatore e passeggero;
air bag laterali per la protezione della
testa degli occupanti dei posti anteriori
e degli occupanti dei posti posteriori
laterali (Window bag)
air bag ginocchia per il guidatore (ove
presente).
La posizione degli air bag è
contrassegnata, su vettura, dalla scritta
"AIRBAG" posta al centro del volante,
sulla plancia, sul rivestimento laterale
oppure su un'etichetta in prossimità del
punto di apertura dell'air bag.
AIR BAG FRONTALI
Gli air bag frontali (guidatore e
passeggero) e l'air bag per le ginocchia
del guidatore (ove presente) proteggono
gli occupanti dei posti anteriori negli urti
frontali di severità medio-alta, mediante
l'interposizione del cuscino fra
l'occupante ed il volante o la plancia
portastrumenti.
La mancata attivazione degli air bag
107

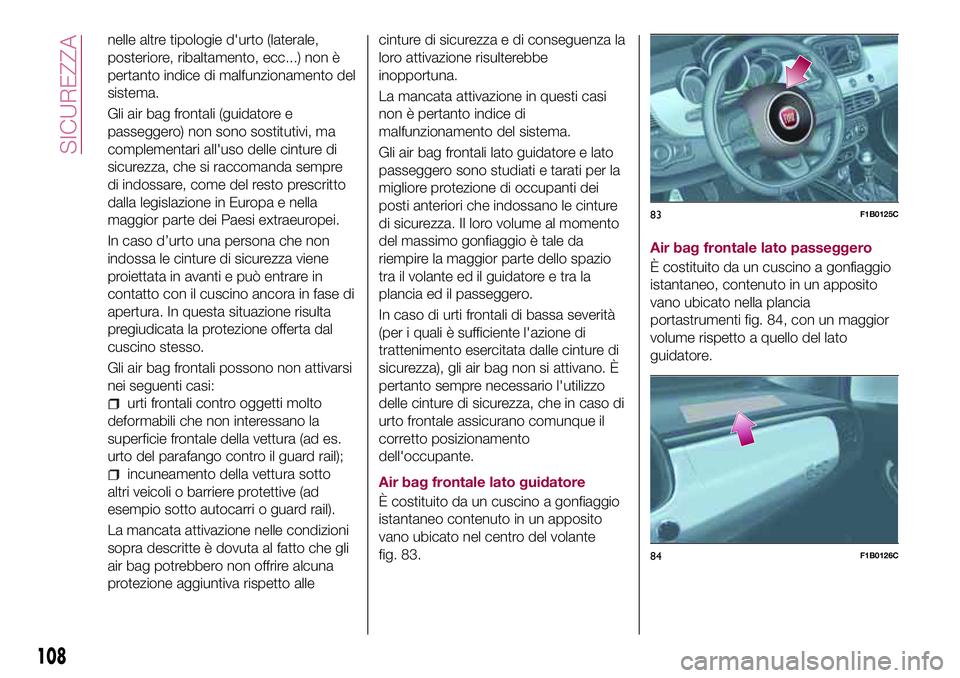

nelle altre tipologie d'urto (laterale,
posteriore, ribaltamento, ecc...) non è
pertanto indice di malfunzionamento del
sistema.
Gli air bag frontali (guidatore e
passeggero) non sono sostitutivi, ma
complementari all'uso delle cinture di
sicurezza, che si raccomanda sempre
di indossare, come del resto prescritto
dalla legislazione in Europa e nella
maggior parte dei Paesi extraeuropei.
In caso d’urto una persona che non
indossa le cinture di sicurezza viene
proiettata in avanti e può entrare in
contatto con il cuscino ancora in fase di
apertura. In questa situazione risulta
pregiudicata la protezione offerta dal
cuscino stesso.
Gli air bag frontali possono non attivarsi
nei seguenti casi:
urti frontali contro oggetti molto
deformabili che non interessano la
superficie frontale della vettura (ad es.
urto del parafango contro il guard rail);
incuneamento della vettura sotto
altri veicoli o barriere protettive (ad
esempio sotto autocarri o guard rail).
La mancata attivazione nelle condizioni
sopra descritte è dovuta al fatto che gli
air bag potrebbero non offrire alcuna
protezione aggiuntiva rispetto allecinture di sicurezza e di conseguenza la
loro attivazione risulterebbe
inopportuna.
La mancata attivazione in questi casi
non è pertanto indice di
malfunzionamento del sistema.
Gli air bag frontali lato guidatore e lato
passeggero sono studiati e tarati per la
migliore protezione di occupanti dei
posti anteriori che indossano le cinture
di sicurezza. Il loro volume al momento
del massimo gonfiaggio è tale da
riempire la maggior parte dello spazio
tra il volante ed il guidatore e tra la
plancia ed il passeggero.
In caso di urti frontali di bassa severità
(per i quali è sufficiente l'azione di
trattenimento esercitata dalle cinture di
sicurezza), gli air bag non si attivano. È
pertanto sempre necessario l'utilizzo
delle cinture di sicurezza, che in caso di
urto frontale assicurano comunque il
corretto posizionamento
dell'occupante.
Air bag frontale lato guidatore
È costituito da un cuscino a gonfiaggio
istantaneo contenuto in un apposito
vano ubicato nel centro del volante
fig. 83.Air bag frontale lato passeggero
È costituito da un cuscino a gonfiaggio
istantaneo, contenuto in un apposito
vano ubicato nella plancia
portastrumenti fig. 84, con un maggior
volume rispetto a quello del lato
guidatore.
83F1B0125C
84F1B0126C
108
SICUREZZA

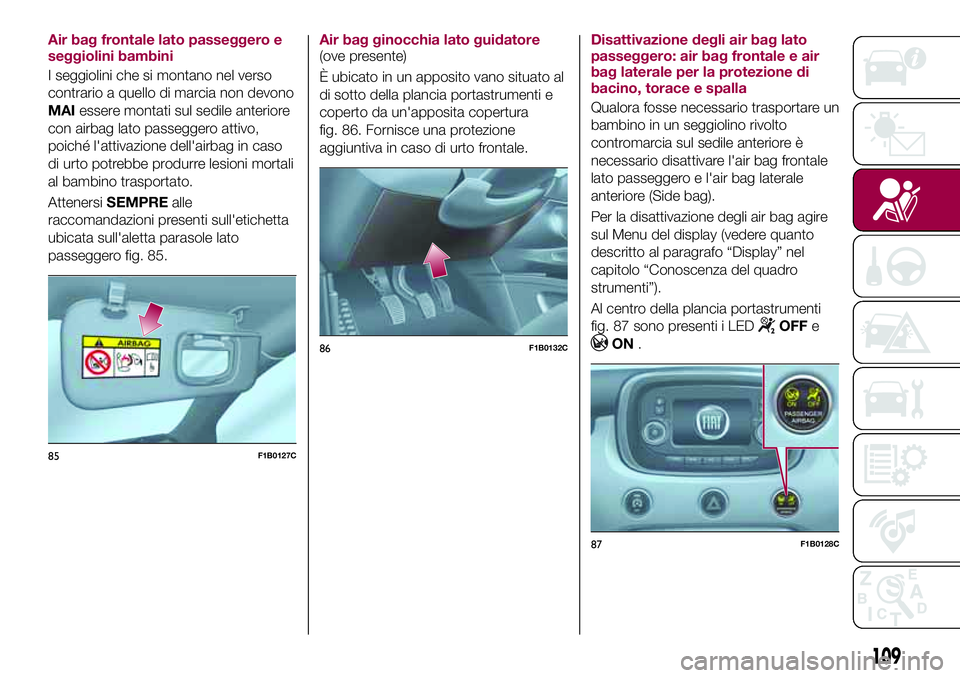

Air bag frontale lato passeggero e
seggiolini bambini
I seggiolini che si montano nel verso
contrario a quello di marcia non devono
MAIessere montati sul sedile anteriore
con airbag lato passeggero attivo,
poiché l'attivazione dell'airbag in caso
di urto potrebbe produrre lesioni mortali
al bambino trasportato.
AttenersiSEMPREalle
raccomandazioni presenti sull'etichetta
ubicata sull'aletta parasole lato
passeggero fig. 85.Air bag ginocchia lato guidatore
(ove presente)
È ubicato in un apposito vano situato al
di sotto della plancia portastrumenti e
coperto da un'apposita copertura
fig. 86. Fornisce una protezione
aggiuntiva in caso di urto frontale.Disattivazione degli air bag lato
passeggero: air bag frontale e air
bag laterale per la protezione di
bacino, torace e spalla
Qualora fosse necessario trasportare un
bambino in un seggiolino rivolto
contromarcia sul sedile anteriore è
necessario disattivare l'air bag frontale
lato passeggero e l'air bag laterale
anteriore (Side bag).
Per la disattivazione degli air bag agire
sul Menu del display (vedere quanto
descritto al paragrafo “Display” nel
capitolo “Conoscenza del quadro
strumenti”).
Al centro della plancia portastrumenti
fig. 87 sono presenti i LED
OFFe
ON.
85F1B0127C
86F1B0132C
87F1B0128C
109

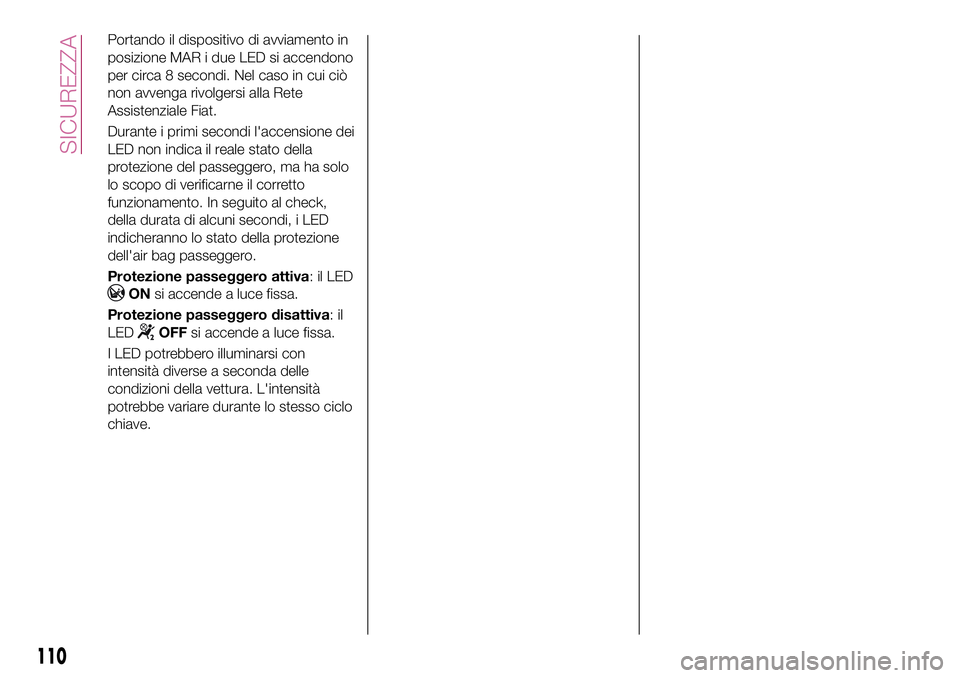

Portando il dispositivo di avviamento in
posizione MAR i due LED si accendono
per circa 8 secondi. Nel caso in cui ciò
non avvenga rivolgersi alla Rete
Assistenziale Fiat.
Durante i primi secondi l'accensione dei
LED non indica il reale stato della
protezione del passeggero, ma ha solo
lo scopo di verificarne il corretto
funzionamento. In seguito al check,
della durata di alcuni secondi, i LED
indicheranno lo stato della protezione
dell'air bag passeggero.
Protezione passeggero attiva:ilLED
ONsi accende a luce fissa.
Protezione passeggero disattiva:il
LED
OFFsi accende a luce fissa.
I LED potrebbero illuminarsi con
intensità diverse a seconda delle
condizioni della vettura. L'intensità
potrebbe variare durante lo stesso ciclo
chiave.
110
SICUREZZA
