2017 FIAT 500X Libretto Uso Manutenzione (in Italian)

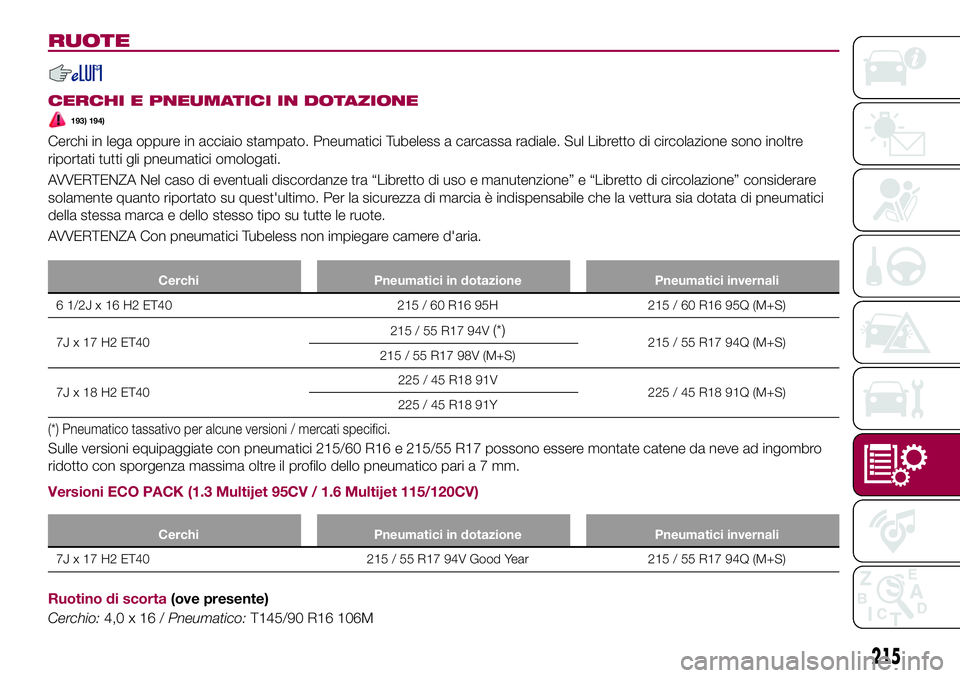

RUOTE
CERCHI E PNEUMATICI IN DOTAZIONE
193) 194)
Cerchi in lega oppure in acciaio stampato. Pneumatici Tubeless a carcassa radiale. Sul Libretto di circolazione sono inoltre
riportati tutti gli pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra “Libretto di uso e manutenzione” e “Libretto di circolazione” considerare
solamente quanto riportato su quest'ultimo. Per la sicurezza di marcia è indispensabile che la vettura sia dotata di pneumatici
della stessa marca e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.
Cerchi Pneumatici in dotazione Pneumatici invernali
6 1/2J x 16 H2 ET40 215 / 60 R16 95H 215 / 60 R16 95Q (M+S)
7J x 17 H2 ET40215 / 55 R17 94V
(*)215 / 55 R17 94Q (M+S)
215 / 55 R17 98V (M+S)
7J x 18 H2 ET40225 / 45 R18 91V
225 / 45 R18 91Q (M+S)
225 / 45 R18 91Y
(*) Pneumatico tassativo per alcune versioni / mercati specifici.
Sulle versioni equipaggiate con pneumatici 215/60 R16 e 215/55 R17 possono essere montate catene da neve ad ingombro
ridotto con sporgenza massima oltre il profilo dello pneumatico paria7mm.
Versioni ECO PACK (1.3 Multijet 95CV / 1.6 Multijet 115/120CV)
Cerchi Pneumatici in dotazione Pneumatici invernali
7J x 17 H2 ET40 215 / 55 R17 94V Good Year 215 / 55 R17 94Q (M+S)
Ruotino di scorta(ove presente)
Cerchio:4,0x16/Pneumatico:T145/90 R16 106M
215

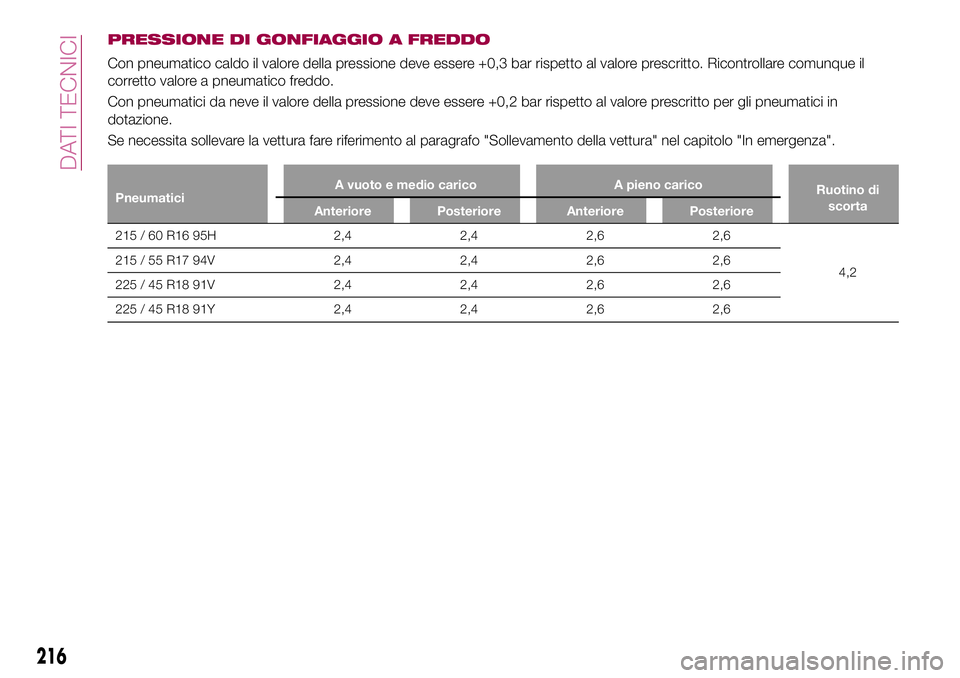

PRESSIONE DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.
Con pneumatici da neve il valore della pressione deve essere +0,2 bar rispetto al valore prescritto per gli pneumatici in
dotazione.
Se necessita sollevare la vettura fare riferimento al paragrafo "Sollevamento della vettura" nel capitolo "In emergenza".
PneumaticiA vuoto e medio carico A pieno carico
Ruotino di
scorta
Anteriore Posteriore Anteriore Posteriore
215 / 60 R16 95H 2,4 2,4 2,6 2,6
4,2 215 / 55 R17 94V 2,4 2,4 2,6 2,6
225 / 45 R18 91V 2,4 2,4 2,6 2,6
225 / 45 R18 91Y 2,4 2,4 2,6 2,6
216
DATI TECNICI

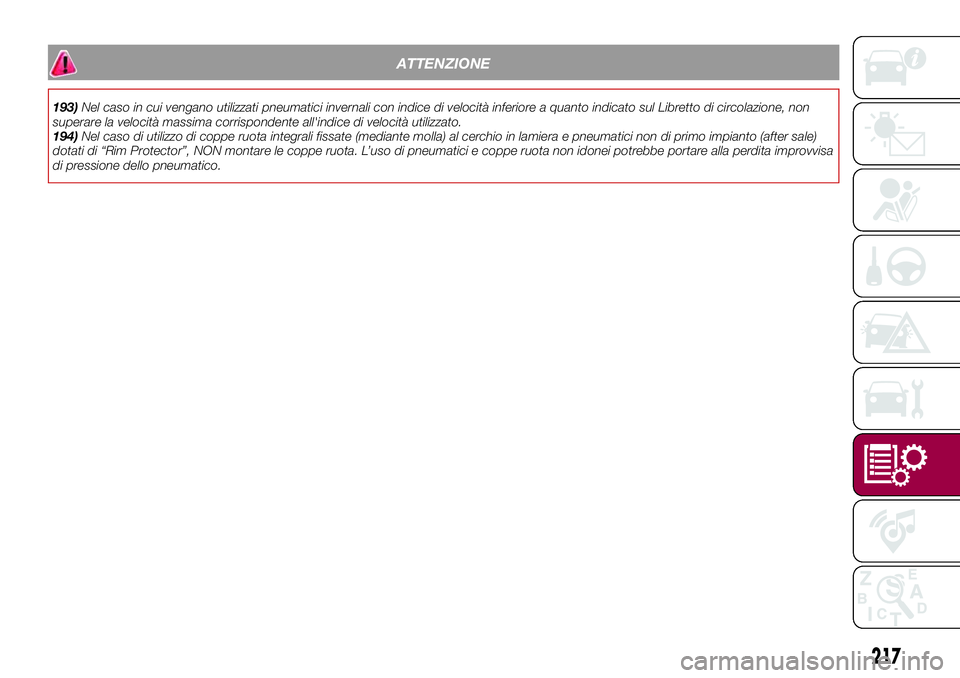

ATTENZIONE
193)Nel caso in cui vengano utilizzati pneumatici invernali con indice di velocità inferiore a quanto indicato sul Libretto di circolazione, non
superare la velocità massima corrispondente all'indice di velocità utilizzato.
194)Nel caso di utilizzo di coppe ruota integrali fissate (mediante molla) al cerchio in lamiera e pneumatici non di primo impianto (after sale)
dotati di “Rim Protector”, NON montare le coppe ruota. L’uso di pneumatici e coppe ruota non idonei potrebbe portare alla perdita improvvisa
di pressione dello pneumatico.
217

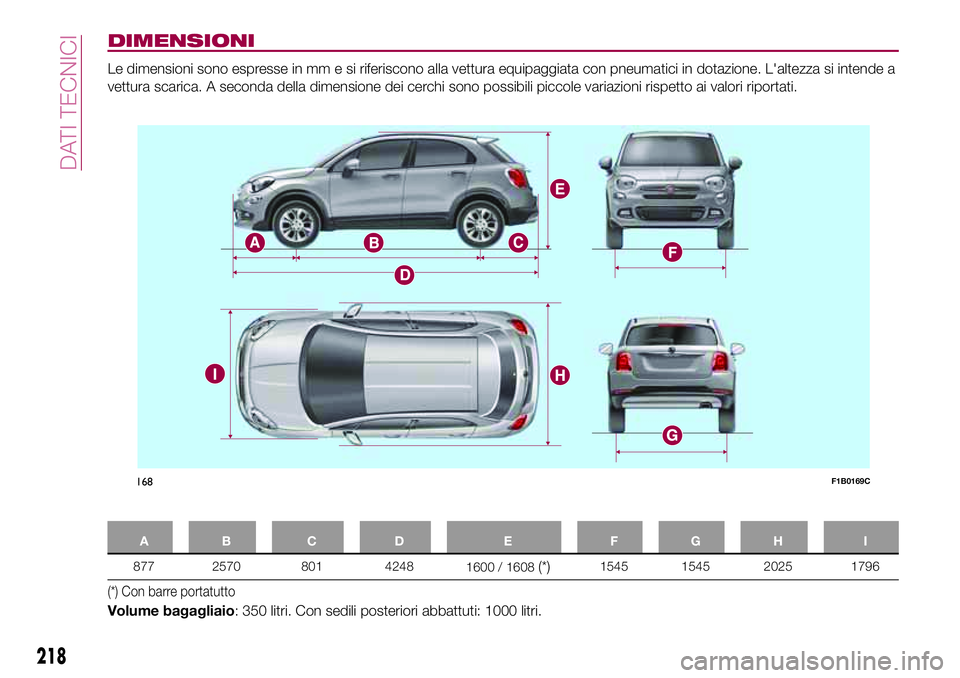

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
877 2570 801 4248
1600 / 1608(*)1545 1545 2025 1796
(*) Con barre portatutto
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
168F1B0169C
218
DATI TECNICI

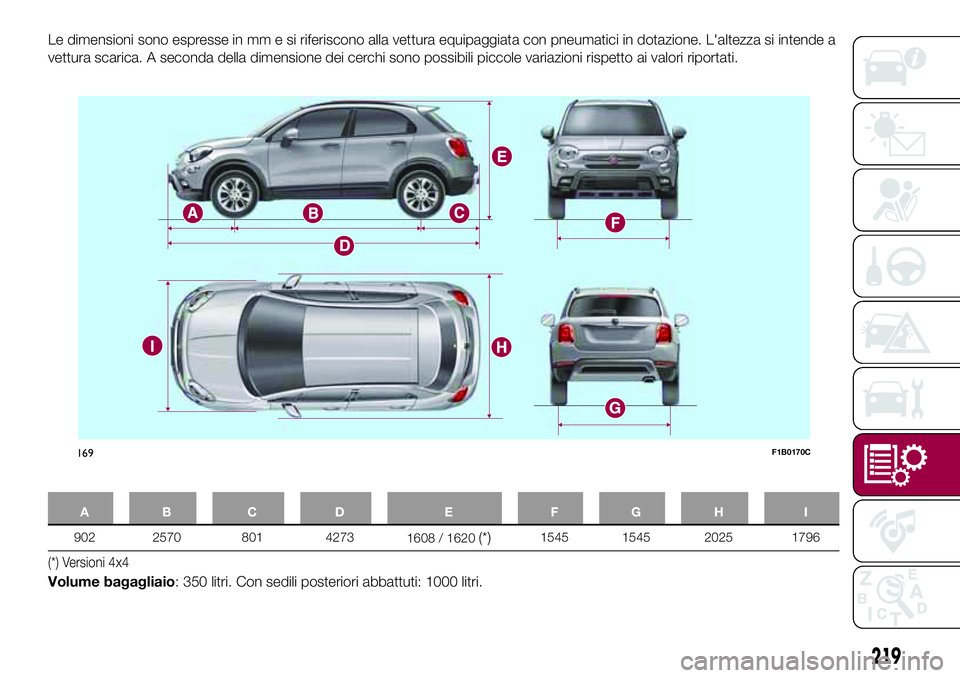

Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica. A seconda della dimensione dei cerchi sono possibili piccole variazioni rispetto ai valori riportati.
AB C D E FGH I
902 2570 801 4273
1608 / 1620(*)1545 1545 2025 1796
(*) Versioni 4x4
Volume bagagliaio: 350 litri. Con sedili posteriori abbattuti: 1000 litri.
169F1B0170C
219

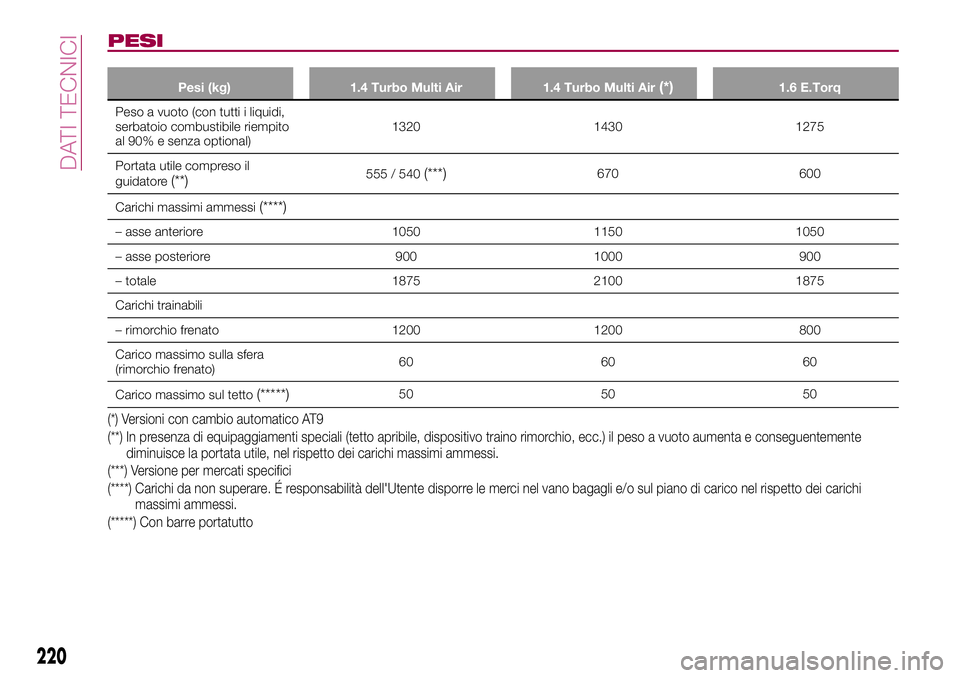

PESI
Pesi (kg) 1.4 Turbo Multi Air 1.4 Turbo Multi Air(*)1.6 E.Torq
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional)1320 1430 1275
Portata utile compreso il
guidatore
(**)555 / 540(***)670 600
Carichi massimi ammessi
(****)
– asse anteriore 1050 1150 1050
– asse posteriore 900 1000 900
– totale 1875 2100 1875
Carichi trainabili
– rimorchio frenato 1200 1200 800
Carico massimo sulla sfera
(rimorchio frenato)60 60 60
Carico massimo sul tetto
(*****)50 50 50
(*) Versioni con cambio automatico AT9
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente
diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Versione per mercati specifici
(****) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi
massimi ammessi.
(*****) Con barre portatutto
220
DATI TECNICI

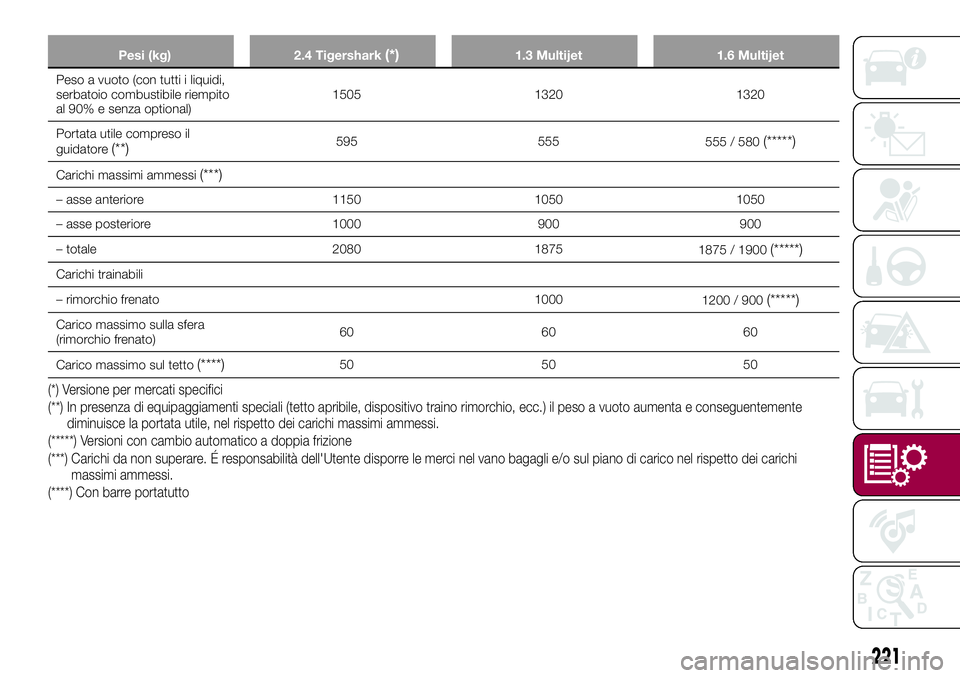

Pesi (kg) 2.4 Tigershark(*)1.3 Multijet 1.6 Multijet
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito
al 90% e senza optional)1505 1320 1320
Portata utile compreso il
guidatore
(**)595 555
555 / 580(*****)
Carichi massimi ammessi(***)
– asse anteriore 1150 1050 1050
– asse posteriore 1000 900 900
– totale 2080 1875
1875 / 1900
(*****)
Carichi trainabili
– rimorchio frenato 1000
1200 / 900
(*****)
Carico massimo sulla sfera
(rimorchio frenato)60 60 60
Carico massimo sul tetto
(****)50 50 50
(*) Versione per mercati specifici
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente
diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(*****) Versioni con cambio automatico a doppia frizione
(***) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi
massimi ammessi.
(****) Con barre portatutto
221

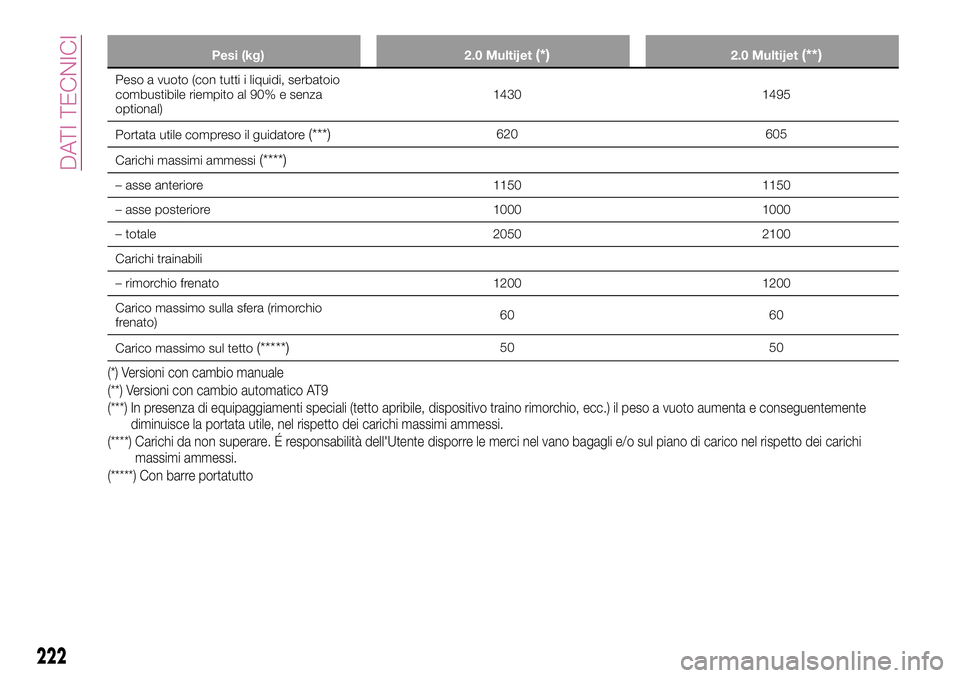

Pesi (kg) 2.0 Multijet(*)2.0 Multijet(**)
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza
optional)1430 1495
Portata utile compreso il guidatore
(***)620 605
Carichi massimi ammessi
(****)
– asse anteriore 1150 1150
– asse posteriore 1000 1000
– totale 2050 2100
Carichi trainabili
– rimorchio frenato 1200 1200
Carico massimo sulla sfera (rimorchio
frenato)60 60
Carico massimo sul tetto
(*****)50 50
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico AT9
(***) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente
diminuisce la portata utile, nel rispetto dei carichi massimi ammessi.
(****) Carichi da non superare. É responsabilità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi
massimi ammessi.
(*****) Con barre portatutto
222
