2017 FIAT 500X Libretto Uso Manutenzione (in Italian)

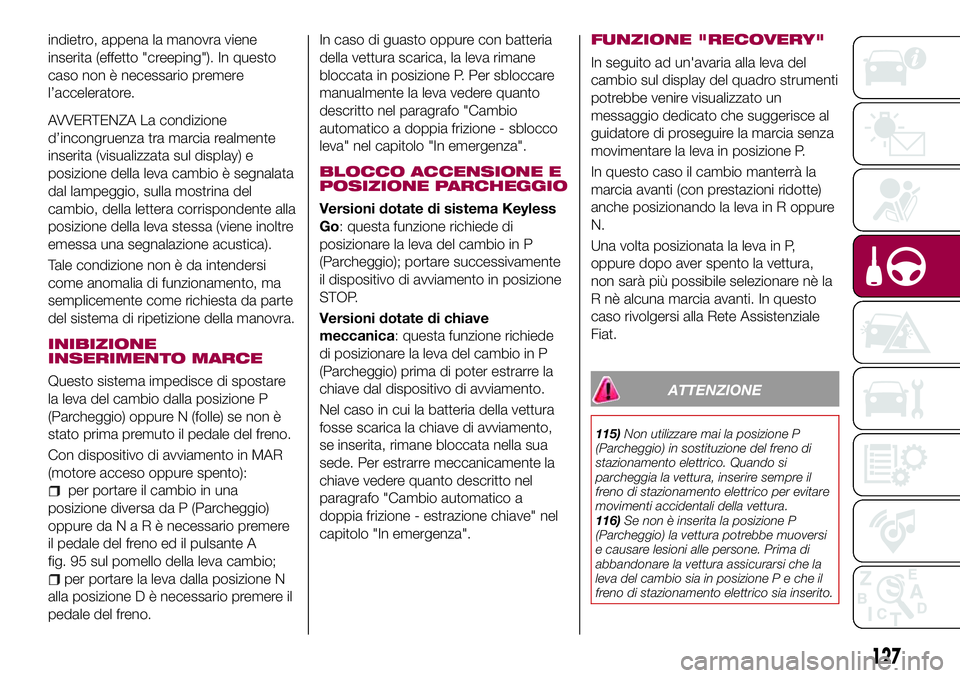

indietro, appena la manovra viene
inserita (effetto "creeping"). In questo
caso non è necessario premere
l’acceleratore.
AVVERTENZA La condizione
d’incongruenza tra marcia realmente
inserita (visualizzata sul display) e
posizione della leva cambio è segnalata
dal lampeggio, sulla mostrina del
cambio, della lettera corrispondente alla
posizione della leva stessa (viene inoltre
emessa una segnalazione acustica).
Tale condizione non è da intendersi
come anomalia di funzionamento, ma
semplicemente come richiesta da parte
del sistema di ripetizione della manovra.
INIBIZIONE
INSERIMENTO MARCE
Questo sistema impedisce di spostare
la leva del cambio dalla posizione P
(Parcheggio) oppure N (folle) se non è
stato prima premuto il pedale del freno.
Con dispositivo di avviamento in MAR
(motore acceso oppure spento):
per portare il cambio in una
posizione diversa da P (Parcheggio)
oppure daNaRènecessario premere
il pedale del freno ed il pulsante A
fig. 95 sul pomello della leva cambio;
per portare la leva dalla posizione N
alla posizione D è necessario premere il
pedale del freno.In caso di guasto oppure con batteria
della vettura scarica, la leva rimane
bloccata in posizione P. Per sbloccare
manualmente la leva vedere quanto
descritto nel paragrafo "Cambio
automatico a doppia frizione - sblocco
leva" nel capitolo "In emergenza".
BLOCCO ACCENSIONE E
POSIZIONE PARCHEGGIO
Versioni dotate di sistema Keyless
Go: questa funzione richiede di
posizionare la leva del cambio in P
(Parcheggio); portare successivamente
il dispositivo di avviamento in posizione
STOP.
Versioni dotate di chiave
meccanica: questa funzione richiede
di posizionare la leva del cambio in P
(Parcheggio) prima di poter estrarre la
chiave dal dispositivo di avviamento.
Nel caso in cui la batteria della vettura
fosse scarica la chiave di avviamento,
se inserita, rimane bloccata nella sua
sede. Per estrarre meccanicamente la
chiave vedere quanto descritto nel
paragrafo "Cambio automatico a
doppia frizione - estrazione chiave" nel
capitolo "In emergenza".
FUNZIONE "RECOVERY"
In seguito ad un'avaria alla leva del
cambio sul display del quadro strumenti
potrebbe venire visualizzato un
messaggio dedicato che suggerisce al
guidatore di proseguire la marcia senza
movimentare la leva in posizione P.
In questo caso il cambio manterrà la
marcia avanti (con prestazioni ridotte)
anche posizionando la leva in R oppure
N.
Una volta posizionata la leva in P,
oppure dopo aver spento la vettura,
non sarà più possibile selezionare nè la
R nè alcuna marcia avanti. In questo
caso rivolgersi alla Rete Assistenziale
Fiat.
ATTENZIONE
115)Non utilizzare mai la posizione P
(Parcheggio) in sostituzione del freno di
stazionamento elettrico. Quando si
parcheggia la vettura, inserire sempre il
freno di stazionamento elettrico per evitare
movimenti accidentali della vettura.
116)Se non è inserita la posizione P
(Parcheggio) la vettura potrebbe muoversi
e causare lesioni alle persone. Prima di
abbandonare la vettura assicurarsi che la
leva del cambio sia in posizione P e che il
freno di stazionamento elettrico sia inserito.
127

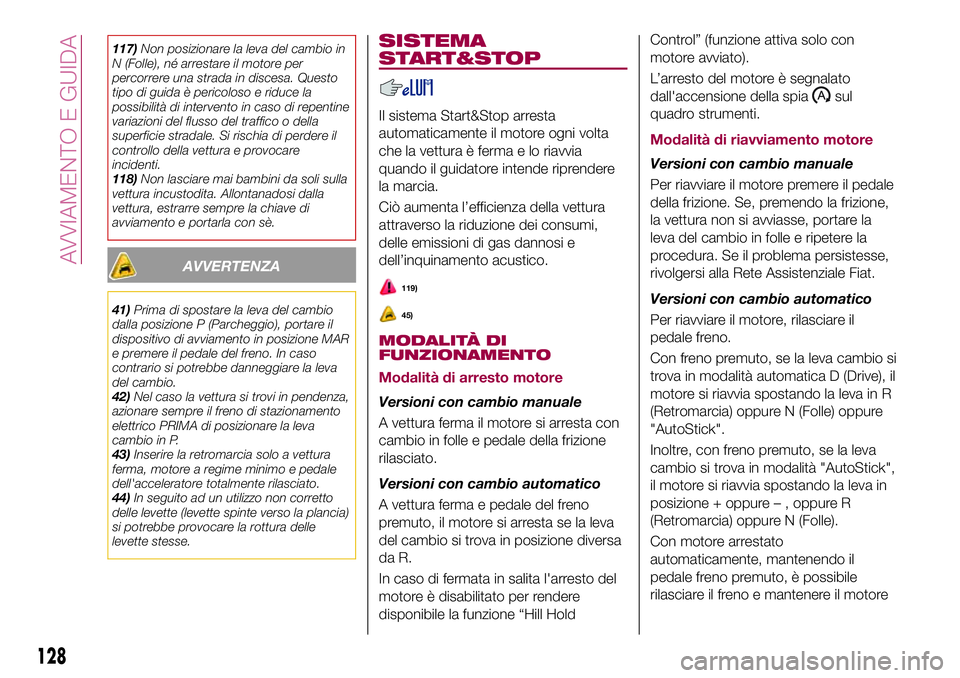

117)Non posizionare la leva del cambio in
N (Folle), né arrestare il motore per
percorrere una strada in discesa. Questo
tipo di guida è pericoloso e riduce la
possibilità di intervento in caso di repentine
variazioni del flusso del traffico o della
superficie stradale. Si rischia di perdere il
controllo della vettura e provocare
incidenti.
118)Non lasciare mai bambini da soli sulla
vettura incustodita. Allontanadosi dalla
vettura, estrarre sempre la chiave di
avviamento e portarla con sè.
AVVERTENZA
41)Prima di spostare la leva del cambio
dalla posizione P (Parcheggio), portare il
dispositivo di avviamento in posizione MAR
e premere il pedale del freno. In caso
contrario si potrebbe danneggiare la leva
del cambio.
42)Nel caso la vettura si trovi in pendenza,
azionare sempre il freno di stazionamento
elettrico PRIMA di posizionare la leva
cambio in P.
43)Inserire la retromarcia solo a vettura
ferma, motore a regime minimo e pedale
dell'acceleratore totalmente rilasciato.
44)In seguito ad un utilizzo non corretto
delle levette (levette spinte verso la plancia)
si potrebbe provocare la rottura delle
levette stesse.
SISTEMA
START&STOP
Il sistema Start&Stop arresta
automaticamente il motore ogni volta
che la vettura è ferma e lo riavvia
quando il guidatore intende riprendere
la marcia.
Ciò aumenta l’efficienza della vettura
attraverso la riduzione dei consumi,
delle emissioni di gas dannosi e
dell’inquinamento acustico.
119)
45)
MODALITÀ DI
FUNZIONAMENTO
Modalità di arresto motore
Versioni con cambio manuale
A vettura ferma il motore si arresta con
cambio in folle e pedale della frizione
rilasciato.
Versioni con cambio automatico
A vettura ferma e pedale del freno
premuto, il motore si arresta se la leva
del cambio si trova in posizione diversa
da R.
In caso di fermata in salita l'arresto del
motore è disabilitato per rendere
disponibile la funzione “Hill HoldControl” (funzione attiva solo con
motore avviato).
L’arresto del motore è segnalato
dall'accensione della spia
sul
quadro strumenti.
Modalità di riavviamento motore
Versioni con cambio manuale
Per riavviare il motore premere il pedale
della frizione. Se, premendo la frizione,
la vettura non si avviasse, portare la
leva del cambio in folle e ripetere la
procedura. Se il problema persistesse,
rivolgersi alla Rete Assistenziale Fiat.
Versioni con cambio automatico
Per riavviare il motore, rilasciare il
pedale freno.
Con freno premuto, se la leva cambio si
trova in modalità automatica D (Drive), il
motore si riavvia spostando la leva in R
(Retromarcia) oppure N (Folle) oppure
"AutoStick".
Inoltre, con freno premuto, se la leva
cambio si trova in modalità "AutoStick",
il motore si riavvia spostando la leva in
posizione + oppure – , oppure R
(Retromarcia) oppure N (Folle).
Con motore arrestato
automaticamente, mantenendo il
pedale freno premuto, è possibile
rilasciare il freno e mantenere il motore
128
AVVIAMENTO E GUIDA

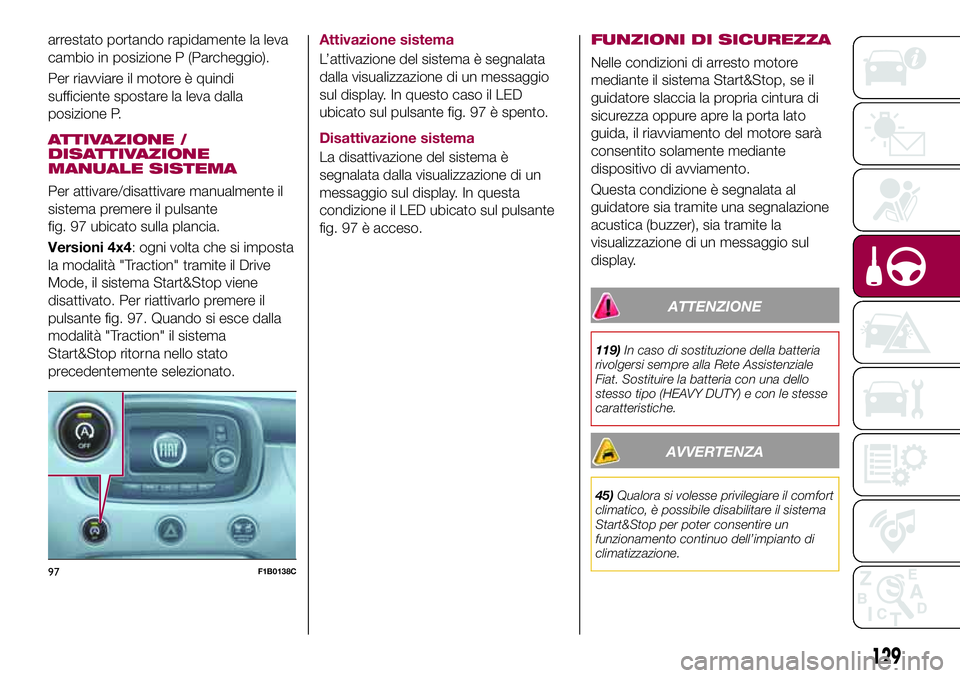

arrestato portando rapidamente la leva
cambio in posizione P (Parcheggio).
Per riavviare il motore è quindi
sufficiente spostare la leva dalla
posizione P.
ATTIVAZIONE /
DISATTIVAZIONE
MANUALE SISTEMA
Per attivare/disattivare manualmente il
sistema premere il pulsante
fig. 97 ubicato sulla plancia.
Versioni 4x4: ogni volta che si imposta
la modalità "Traction" tramite il Drive
Mode, il sistema Start&Stop viene
disattivato. Per riattivarlo premere il
pulsante fig. 97. Quando si esce dalla
modalità "Traction" il sistema
Start&Stop ritorna nello stato
precedentemente selezionato.Attivazione sistema
L’attivazione del sistema è segnalata
dalla visualizzazione di un messaggio
sul display. In questo caso il LED
ubicato sul pulsante fig. 97 è spento.
Disattivazione sistema
La disattivazione del sistema è
segnalata dalla visualizzazione di un
messaggio sul display. In questa
condizione il LED ubicato sul pulsante
fig. 97 è acceso.
FUNZIONI DI SICUREZZA
Nelle condizioni di arresto motore
mediante il sistema Start&Stop, se il
guidatore slaccia la propria cintura di
sicurezza oppure apre la porta lato
guida, il riavviamento del motore sarà
consentito solamente mediante
dispositivo di avviamento.
Questa condizione è segnalata al
guidatore sia tramite una segnalazione
acustica (buzzer), sia tramite la
visualizzazione di un messaggio sul
display.
ATTENZIONE
119)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Fiat. Sostituire la batteria con una dello
stesso tipo (HEAVY DUTY) e con le stesse
caratteristiche.
AVVERTENZA
45)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Start&Stop per poter consentire un
funzionamento continuo dell’impianto di
climatizzazione.
97F1B0138C
129

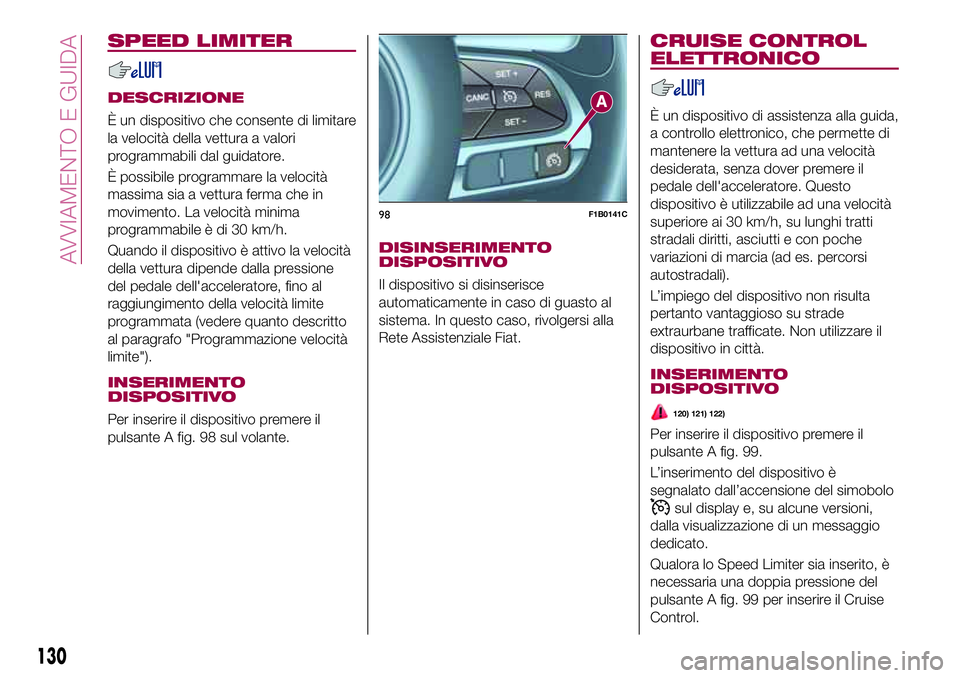

SPEED LIMITER
DESCRIZIONE
È un dispositivo che consente di limitare
la velocità della vettura a valori
programmabili dal guidatore.
È possibile programmare la velocità
massima sia a vettura ferma che in
movimento. La velocità minima
programmabile è di 30 km/h.
Quando il dispositivo è attivo la velocità
della vettura dipende dalla pressione
del pedale dell'acceleratore, fino al
raggiungimento della velocità limite
programmata (vedere quanto descritto
al paragrafo "Programmazione velocità
limite").
INSERIMENTO
DISPOSITIVO
Per inserire il dispositivo premere il
pulsante A fig. 98 sul volante.
DISINSERIMENTO
DISPOSITIVO
Il dispositivo si disinserisce
automaticamente in caso di guasto al
sistema. In questo caso, rivolgersi alla
Rete Assistenziale Fiat.
CRUISE CONTROL
ELETTRONICO
È un dispositivo di assistenza alla guida,
a controllo elettronico, che permette di
mantenere la vettura ad una velocità
desiderata, senza dover premere il
pedale dell'acceleratore. Questo
dispositivo è utilizzabile ad una velocità
superiore ai 30 km/h, su lunghi tratti
stradali diritti, asciutti e con poche
variazioni di marcia (ad es. percorsi
autostradali).
L’impiego del dispositivo non risulta
pertanto vantaggioso su strade
extraurbane trafficate. Non utilizzare il
dispositivo in città.
INSERIMENTO
DISPOSITIVO
120) 121) 122)
Per inserire il dispositivo premere il
pulsante A fig. 99.
L’inserimento del dispositivo è
segnalato dall’accensione del simobolo
sul display e, su alcune versioni,
dalla visualizzazione di un messaggio
dedicato.
Qualora lo Speed Limiter sia inserito, è
necessaria una doppia pressione del
pulsante A fig. 99 per inserire il Cruise
Control.
98F1B0141C
130
AVVIAMENTO E GUIDA

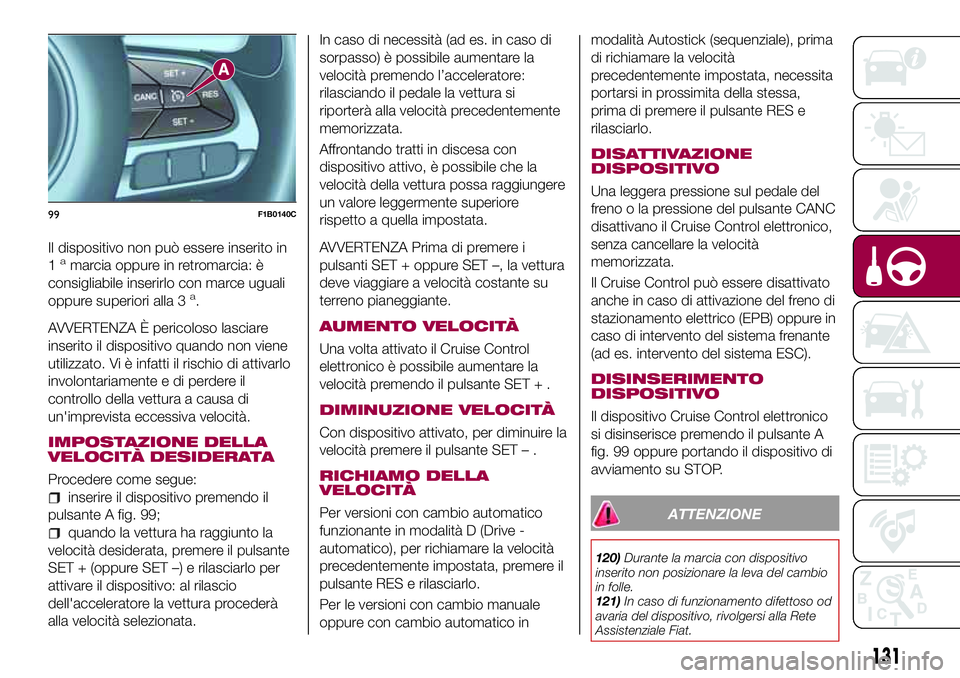

Il dispositivo non può essere inserito in
1amarcia oppure in retromarcia: è
consigliabile inserirlo con marce uguali
oppure superiori alla 3
a.
AVVERTENZA È pericoloso lasciare
inserito il dispositivo quando non viene
utilizzato. Vi è infatti il rischio di attivarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
IMPOSTAZIONE DELLA
VELOCITÀ DESIDERATA
Procedere come segue:
inserire il dispositivo premendo il
pulsante A fig. 99;
quando la vettura ha raggiunto la
velocità desiderata, premere il pulsante
SET + (oppure SET –) e rilasciarlo per
attivare il dispositivo: al rilascio
dell'acceleratore la vettura procederà
alla velocità selezionata.In caso di necessità (ad es. in caso di
sorpasso) è possibile aumentare la
velocità premendo l’acceleratore:
rilasciando il pedale la vettura si
riporterà alla velocità precedentemente
memorizzata.
Affrontando tratti in discesa con
dispositivo attivo, è possibile che la
velocità della vettura possa raggiungere
un valore leggermente superiore
rispetto a quella impostata.
AVVERTENZA Prima di premere i
pulsanti SET + oppure SET –, la vettura
deve viaggiare a velocità costante su
terreno pianeggiante.
AUMENTO VELOCITÀ
Una volta attivato il Cruise Control
elettronico è possibile aumentare la
velocità premendo il pulsante SET + .
DIMINUZIONE VELOCITÀ
Con dispositivo attivato, per diminuire la
velocità premere il pulsante SET – .
RICHIAMO DELLA
VELOCITÀ
Per versioni con cambio automatico
funzionante in modalità D (Drive -
automatico), per richiamare la velocità
precedentemente impostata, premere il
pulsante RES e rilasciarlo.
Per le versioni con cambio manuale
oppure con cambio automatico inmodalità Autostick (sequenziale), prima
di richiamare la velocità
precedentemente impostata, necessita
portarsi in prossimita della stessa,
prima di premere il pulsante RES e
rilasciarlo.
DISATTIVAZIONE
DISPOSITIVO
Una leggera pressione sul pedale del
freno o la pressione del pulsante CANC
disattivano il Cruise Control elettronico,
senza cancellare la velocità
memorizzata.
Il Cruise Control può essere disattivato
anche in caso di attivazione del freno di
stazionamento elettrico (EPB) oppure in
caso di intervento del sistema frenante
(ad es. intervento del sistema ESC).
DISINSERIMENTO
DISPOSITIVO
Il dispositivo Cruise Control elettronico
si disinserisce premendo il pulsante A
fig. 99 oppure portando il dispositivo di
avviamento su STOP.
ATTENZIONE
120)Durante la marcia con dispositivo
inserito non posizionare la leva del cambio
in folle.
121)In caso di funzionamento difettoso od
avaria del dispositivo, rivolgersi alla Rete
Assistenziale Fiat.
99F1B0140C
131

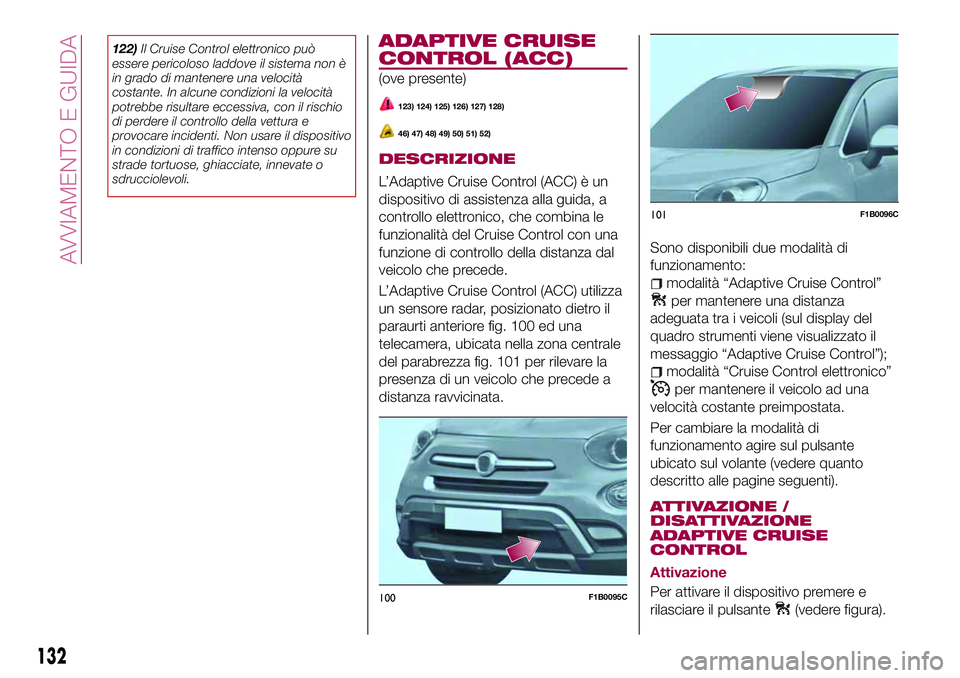

122)Il Cruise Control elettronico può
essere pericoloso laddove il sistema non è
in grado di mantenere una velocità
costante. In alcune condizioni la velocità
potrebbe risultare eccessiva, con il rischio
di perdere il controllo della vettura e
provocare incidenti. Non usare il dispositivo
in condizioni di traffico intenso oppure su
strade tortuose, ghiacciate, innevate o
sdrucciolevoli.ADAPTIVE CRUISE
CONTROL (ACC)
(ove presente)
123) 124) 125) 126) 127) 128)
46) 47) 48) 49) 50) 51) 52)
DESCRIZIONE
L’Adaptive Cruise Control (ACC) è un
dispositivo di assistenza alla guida, a
controllo elettronico, che combina le
funzionalità del Cruise Control con una
funzione di controllo della distanza dal
veicolo che precede.
L’Adaptive Cruise Control (ACC) utilizza
un sensore radar, posizionato dietro il
paraurti anteriore fig. 100 ed una
telecamera, ubicata nella zona centrale
del parabrezza fig. 101 per rilevare la
presenza di un veicolo che precede a
distanza ravvicinata.Sono disponibili due modalità di
funzionamento:
modalità “Adaptive Cruise Control”
per mantenere una distanza
adeguata tra i veicoli (sul display del
quadro strumenti viene visualizzato il
messaggio “Adaptive Cruise Control”);
modalità “Cruise Control elettronico”
per mantenere il veicolo ad una
velocità costante preimpostata.
Per cambiare la modalità di
funzionamento agire sul pulsante
ubicato sul volante (vedere quanto
descritto alle pagine seguenti).
ATTIVAZIONE /
DISATTIVAZIONE
ADAPTIVE CRUISE
CONTROL
Attivazione
Per attivare il dispositivo premere e
rilasciare il pulsante
(vedere figura).100F1B0095C
101F1B0096C
132
AVVIAMENTO E GUIDA

AVVERTENZA È pericoloso lasciare il
dispositivo attivato quando non viene
utilizzato: vi è il rischio di impostarlo
involontariamente e di perdere il
controllo della vettura a causa di
un'imprevista eccessiva velocità.
Disattivazione
Con dispositivo attivo, per disattivarlo
premere e rilasciare il pulsante
. Sul
display verrà visualizzato un messaggio
dedicato.
IMPOSTAZIONE DELLA
VELOCITÀ DESIDERATA
Il dispositivo può essere impostato solo
con velocità superiore a 30 km/h
(oppure velore equivalente in miglia) ed
inferiore a 160 km/h (oppure velore
equivalente in miglia).
Quando la vettura raggiunge la velocità
desiderata, premere e rilasciare il
pulsante SET + oppure SET – perimpostare la velocità alla velocità
corrente: sul display verrà visualizzata la
velocità impostata. Sollevare quindi il
piede dal pedale dell'acceleratore.
Con sistema impostato l'icona dedicata
sul display (vedere paragrafo
precedente) è di colore bianco sulle
versioni con display monocolore e di
colore verde sulle versioni con display a
colori.
AVVERTENZA Agendo sul pedale
acceleratore, la velocità vettura può
superare il valore impostato.
Mantenendo premuto l'acceleratore:
sul display verrà visualizzato, per
qualche secondo, un messaggio
dedicato;
il dispositivo non sarà in grado di
controllare la distanza tra vettura ed il
veicolo che precede. In questo caso la
velocità sarà determinata soltanto dalla
posizione del pedale dell'acceleratore.
Non appena il pedale acceleratore viene
rilasciato, il dispositivo tornerà ad un
normale funzionamento.
Il sistemanonpuò essere impostato
quando si preme il pedale del freno;
quando i freni sono surriscaldati;
quando è stato azionato il freno di
stazionamento elettrico;
quando la leva del cambio è in
posizione P (parcheggio), R
(retromarcia) oppure N (folle) (versionicon cambio automatico oppure cambio
automatico a doppia frizione);
quando la leva del cambio è in
posizione R (retromarcia), in folle oppure
in 1
a(prima marcia inserita) (versioni
con cambio manuale);
quando viene premuta la frizione
(versioni con cambio manuale);
quando i giri del motore vanno al di
sopra di una soglia massima (sia
versioni con cambio manuale sia
versioni con cambio automatico/
cambio automatico a doppia frizione)
oppure al di sotto di una soglia minima
(solo versioni con cambio manuale);
quando la velocità della vettura non
rientra nella gamma di velocità
impostabile;
quando è in corso, oppure si è
appena concluso, un intervento del
sistema ESC (oppure ABS oppure altri
sistemi di controllo della stabilità);
quando il sistema ESC è disinserito;
quando è in corso un intervento di
frenata automatica da parte del sistema
Full Brake Control (ove presente);
quando lo Speed Limiter è attivo;
quando il Cruise Control elettronico è
attivo;
in caso avaria del dispositivo stesso;
in caso di motore spento;
in caso di ostruzione del sensore
radar (in questo caso occorre pulire la

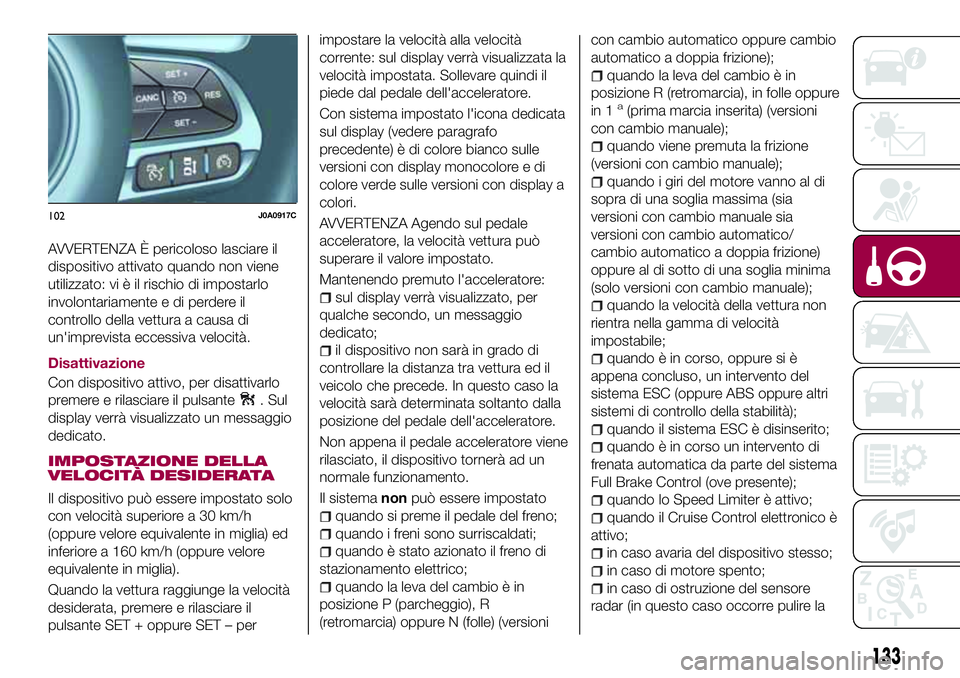

102J0A0917C
133

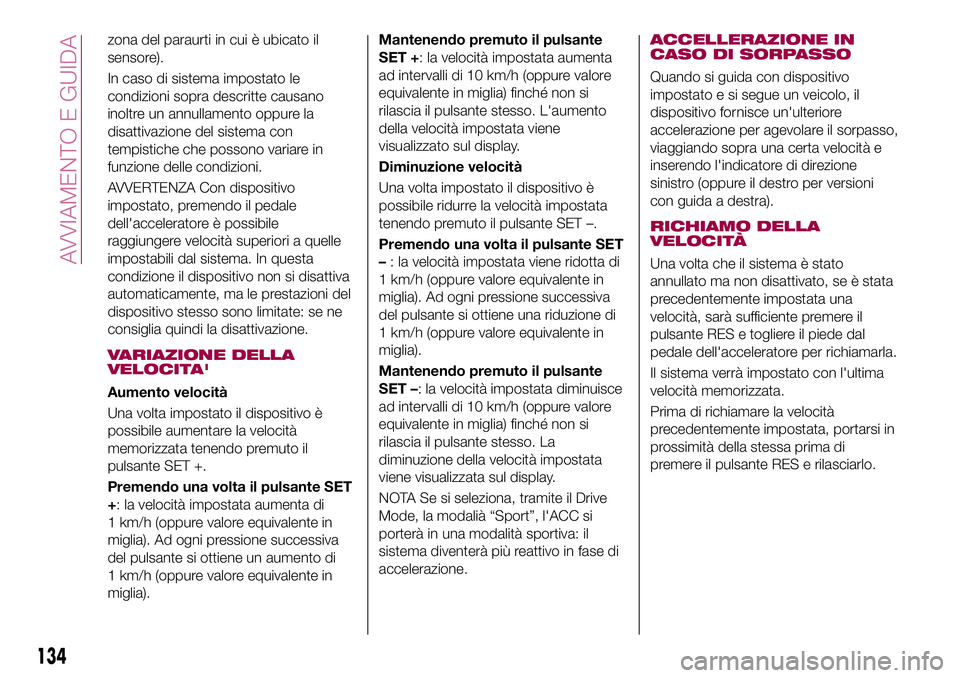

zona del paraurti in cui è ubicato il
sensore).
In caso di sistema impostato le
condizioni sopra descritte causano
inoltre un annullamento oppure la
disattivazione del sistema con
tempistiche che possono variare in
funzione delle condizioni.
AVVERTENZA Con dispositivo
impostato, premendo il pedale
dell'acceleratore è possibile
raggiungere velocità superiori a quelle
impostabili dal sistema. In questa
condizione il dispositivo non si disattiva
automaticamente, ma le prestazioni del
dispositivo stesso sono limitate: se ne
consiglia quindi la disattivazione.
VARIAZIONE DELLA
VELOCITA'
Aumento velocità
Una volta impostato il dispositivo è
possibile aumentare la velocità
memorizzata tenendo premuto il
pulsante SET +.
Premendo una volta il pulsante SET
+: la velocità impostata aumenta di
1 km/h (oppure valore equivalente in
miglia). Ad ogni pressione successiva
del pulsante si ottiene un aumento di
1 km/h (oppure valore equivalente in
miglia).Mantenendo premuto il pulsante
SET +: la velocità impostata aumenta
ad intervalli di 10 km/h (oppure valore
equivalente in miglia) finché non si
rilascia il pulsante stesso. L'aumento
della velocità impostata viene
visualizzato sul display.
Diminuzione velocità
Una volta impostato il dispositivo è
possibile ridurre la velocità impostata
tenendo premuto il pulsante SET –.
Premendo una volta il pulsante SET
–: la velocità impostata viene ridotta di
1 km/h (oppure valore equivalente in
miglia). Ad ogni pressione successiva
del pulsante si ottiene una riduzione di
1 km/h (oppure valore equivalente in
miglia).
Mantenendo premuto il pulsante
SET –: la velocità impostata diminuisce
ad intervalli di 10 km/h (oppure valore
equivalente in miglia) finché non si
rilascia il pulsante stesso. La
diminuzione della velocità impostata
viene visualizzata sul display.
NOTA Se si seleziona, tramite il Drive
Mode, la modalià “Sport”, l'ACC si
porterà in una modalità sportiva: il
sistema diventerà più reattivo in fase di
accelerazione.
ACCELLERAZIONE IN
CASO DI SORPASSO
Quando si guida con dispositivo
impostato e si segue un veicolo, il
dispositivo fornisce un'ulteriore
accelerazione per agevolare il sorpasso,
viaggiando sopra una certa velocità e
inserendo l'indicatore di direzione
sinistro (oppure il destro per versioni
con guida a destra).
RICHIAMO DELLA
VELOCITÀ
Una volta che il sistema è stato
annullato ma non disattivato, se è stata
precedentemente impostata una
velocità, sarà sufficiente premere il
pulsante RES e togliere il piede dal
pedale dell'acceleratore per richiamarla.
Il sistema verrà impostato con l'ultima
velocità memorizzata.
Prima di richiamare la velocità
precedentemente impostata, portarsi in
prossimità della stessa prima di
premere il pulsante RES e rilasciarlo.
134
AVVIAMENTO E GUIDA
