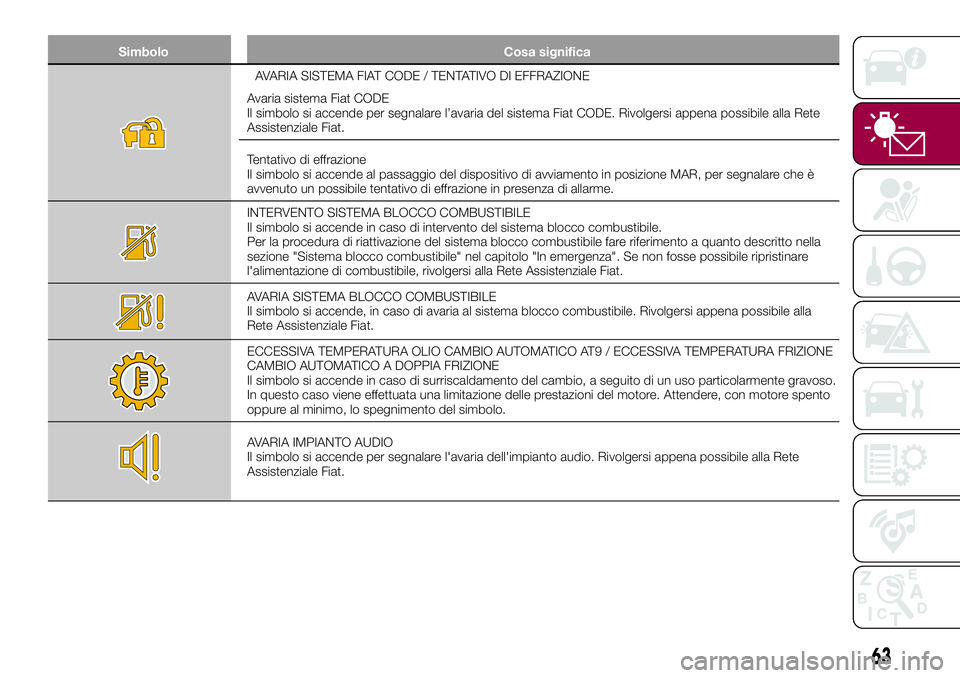

Simbolo Cosa significa
AVARIA SISTEMA FIAT CODE / TENTATIVO DI EFFRAZIONE
Avaria sistema Fiat CODE
Il simbolo si accende per segnalare l’avaria del sistema Fiat CODE. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
Tentativo di effrazione
Il simbolo si accende al passaggio del dispositivo di avviamento in posizione MAR, per segnalare che è
avvenuto un possibile tentativo di effrazione in presenza di allarme.
INTERVENTO SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende in caso di intervento del sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile fare riferimento a quanto descritto nella
sezione "Sistema blocco combustibile" nel capitolo "In emergenza". Se non fosse possibile ripristinare
l'alimentazione di combustibile, rivolgersi alla Rete Assistenziale Fiat.
AVARIA SISTEMA BLOCCO COMBUSTIBILE
Il simbolo si accende, in caso di avaria al sistema blocco combustibile. Rivolgersi appena possibile alla
Rete Assistenziale Fiat.
ECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT9 / ECCESSIVA TEMPERATURA FRIZIONE
CAMBIO AUTOMATICO A DOPPIA FRIZIONE
Il simbolo si accende in caso di surriscaldamento del cambio, a seguito di un uso particolarmente gravoso.
In questo caso viene effettuata una limitazione delle prestazioni del motore. Attendere, con motore spento
oppure al minimo, lo spegnimento del simbolo.
AVARIA IMPIANTO AUDIO
Il simbolo si accende per segnalare l'avaria dell'impianto audio. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
63

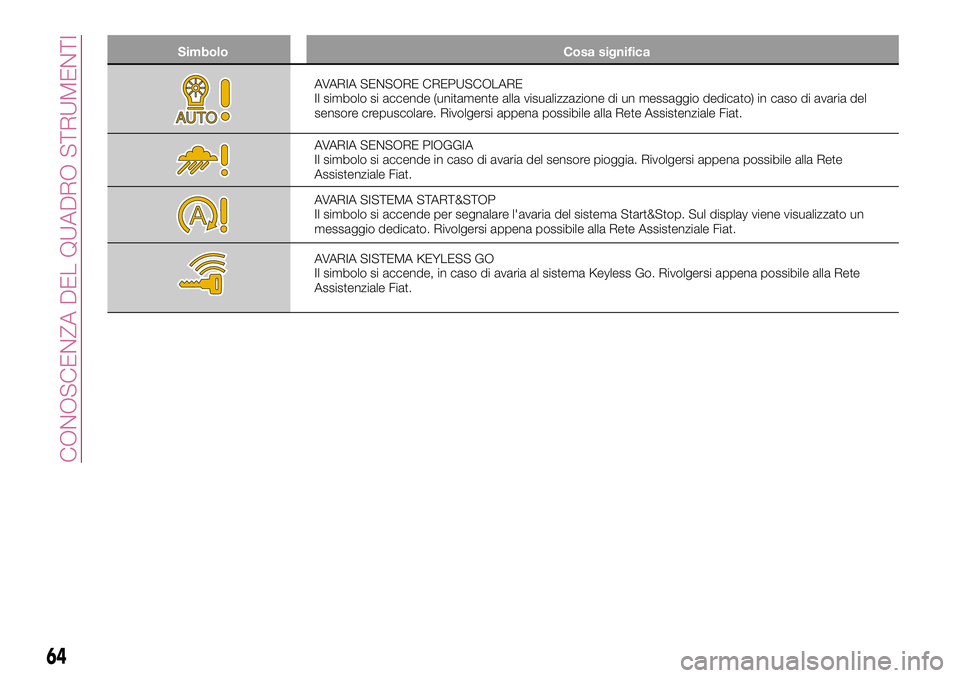

Simbolo Cosa significa
AVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
AVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
AVARIA SISTEMA START&STOP
Il simbolo si accende per segnalare l'avaria del sistema Start&Stop. Sul display viene visualizzato un
messaggio dedicato. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
AVARIA SISTEMA KEYLESS GO
Il simbolo si accende, in caso di avaria al sistema Keyless Go. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
64
CONOSCENZA DEL QUADRO STRUMENTI

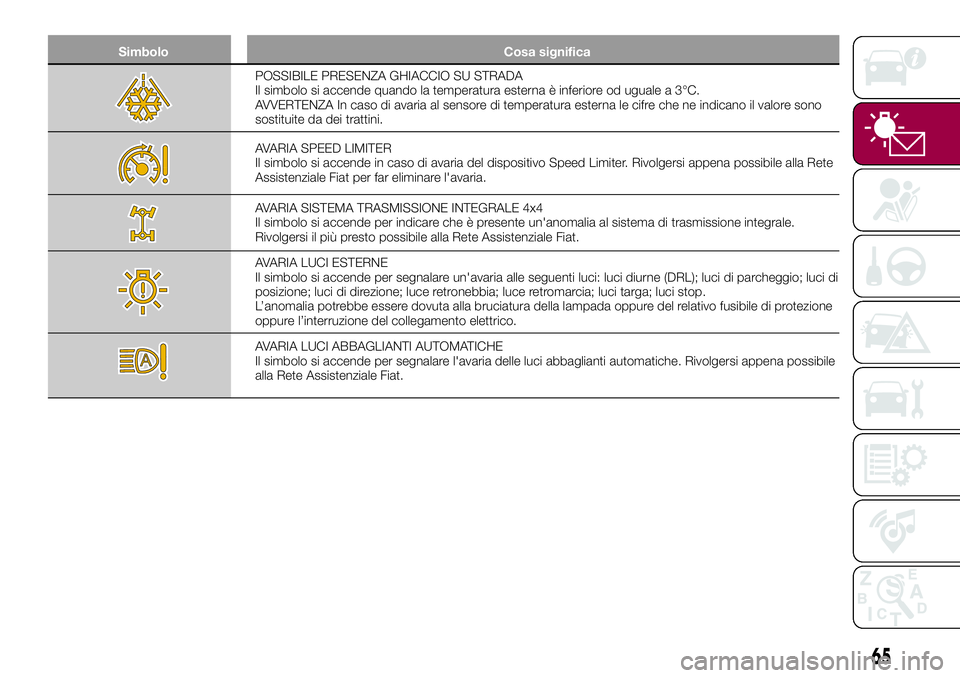

Simbolo Cosa significa
POSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo si accende quando la temperatura esterna è inferiore od uguale a 3°C.
AVVERTENZA In caso di avaria al sensore di temperatura esterna le cifre che ne indicano il valore sono
sostituite da dei trattini.
AVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per far eliminare l'avaria.
AVARIA SISTEMA TRASMISSIONE INTEGRALE 4x4
Il simbolo si accende per indicare che è presente un'anomalia al sistema di trasmissione integrale.
Rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
AVARIA LUCI ESTERNE
Il simbolo si accende per segnalare un'avaria alle seguenti luci: luci diurne (DRL); luci di parcheggio; luci di
posizione; luci di direzione; luce retronebbia; luce retromarcia; luci targa; luci stop.
L’anomalia potrebbe essere dovuta alla bruciatura della lampada oppure del relativo fusibile di protezione
oppure l’interruzione del collegamento elettrico.
AVARIA LUCI ABBAGLIANTI AUTOMATICHE
Il simbolo si accende per segnalare l'avaria delle luci abbaglianti automatiche. Rivolgersi appena possibile
alla Rete Assistenziale Fiat.
65

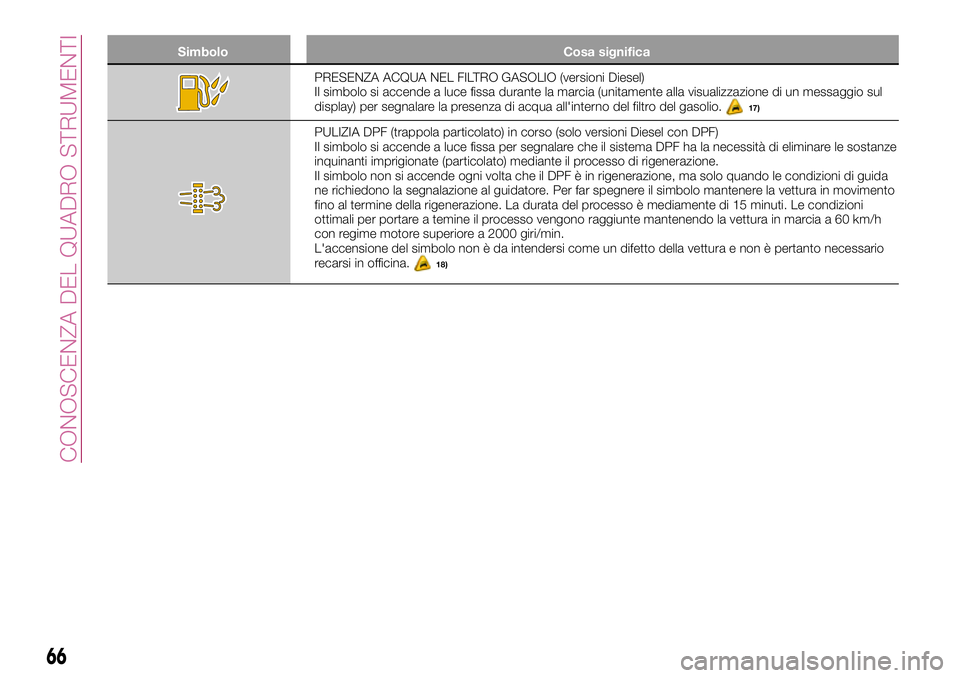

Simbolo Cosa significa
PRESENZA ACQUA NEL FILTRO GASOLIO (versioni Diesel)
Il simbolo si accende a luce fissa durante la marcia (unitamente alla visualizzazione di un messaggio sul
display) per segnalare la presenza di acqua all'interno del filtro del gasolio.
17)
PULIZIA DPF (trappola particolato) in corso (solo versioni Diesel con DPF)
Il simbolo si accende a luce fissa per segnalare che il sistema DPF ha la necessità di eliminare le sostanze
inquinanti imprigionate (particolato) mediante il processo di rigenerazione.
Il simbolo non si accende ogni volta che il DPF è in rigenerazione, ma solo quando le condizioni di guida
ne richiedono la segnalazione al guidatore. Per far spegnere il simbolo mantenere la vettura in movimento
fino al termine della rigenerazione. La durata del processo è mediamente di 15 minuti. Le condizioni
ottimali per portare a temine il processo vengono raggiunte mantenendo la vettura in marcia a 60 km/h
con regime motore superiore a 2000 giri/min.
L'accensione del simbolo non è da intendersi come un difetto della vettura e non è pertanto necessario
recarsi in officina.
18)
66
CONOSCENZA DEL QUADRO STRUMENTI

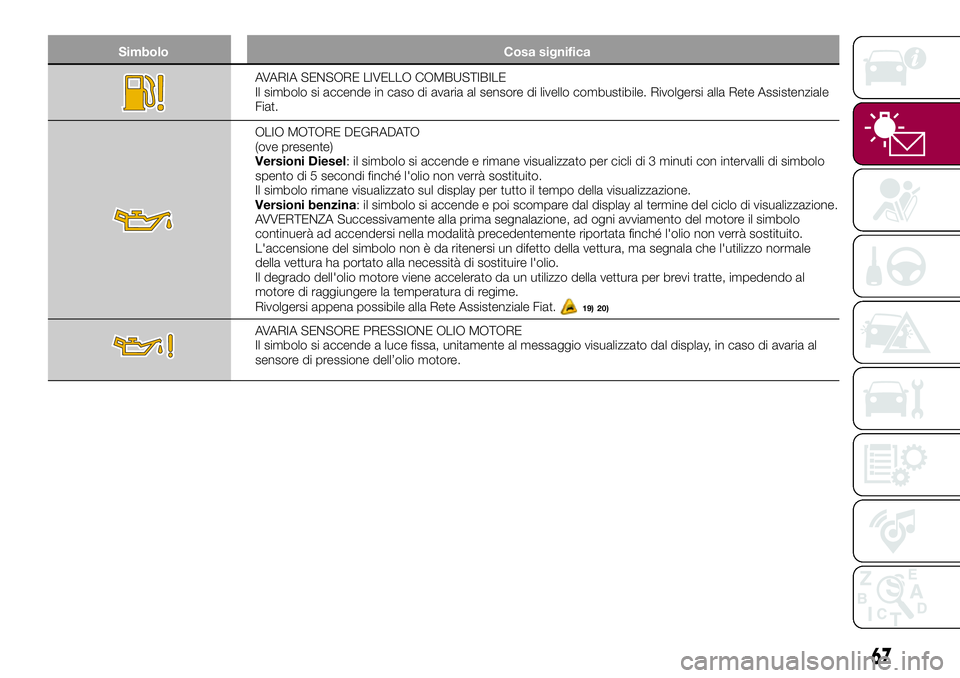

Simbolo Cosa significa
AVARIA SENSORE LIVELLO COMBUSTIBILE
Il simbolo si accende in caso di avaria al sensore di livello combustibile. Rivolgersi alla Rete Assistenziale
Fiat.
OLIO MOTORE DEGRADATO
(ove presente)
Versioni Diesel: il simbolo si accende e rimane visualizzato per cicli di 3 minuti con intervalli di simbolo
spento di 5 secondi finché l'olio non verrà sostituito.
Il simbolo rimane visualizzato sul display per tutto il tempo della visualizzazione.
Versioni benzina: il simbolo si accende e poi scompare dal display al termine del ciclo di visualizzazione.
AVVERTENZA Successivamente alla prima segnalazione, ad ogni avviamento del motore il simbolo
continuerà ad accendersi nella modalità precedentemente riportata finché l'olio non verrà sostituito.
L'accensione del simbolo non è da ritenersi un difetto della vettura, ma segnala che l'utilizzo normale
della vettura ha portato alla necessità di sostituire l'olio.
Il degrado dell'olio motore viene accelerato da un utilizzo della vettura per brevi tratte, impedendo al
motore di raggiungere la temperatura di regime.
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
19) 20)
AVARIA SENSORE PRESSIONE OLIO MOTORE
Il simbolo si accende a luce fissa, unitamente al messaggio visualizzato dal display, in caso di avaria al
sensore di pressione dell’olio motore.
67

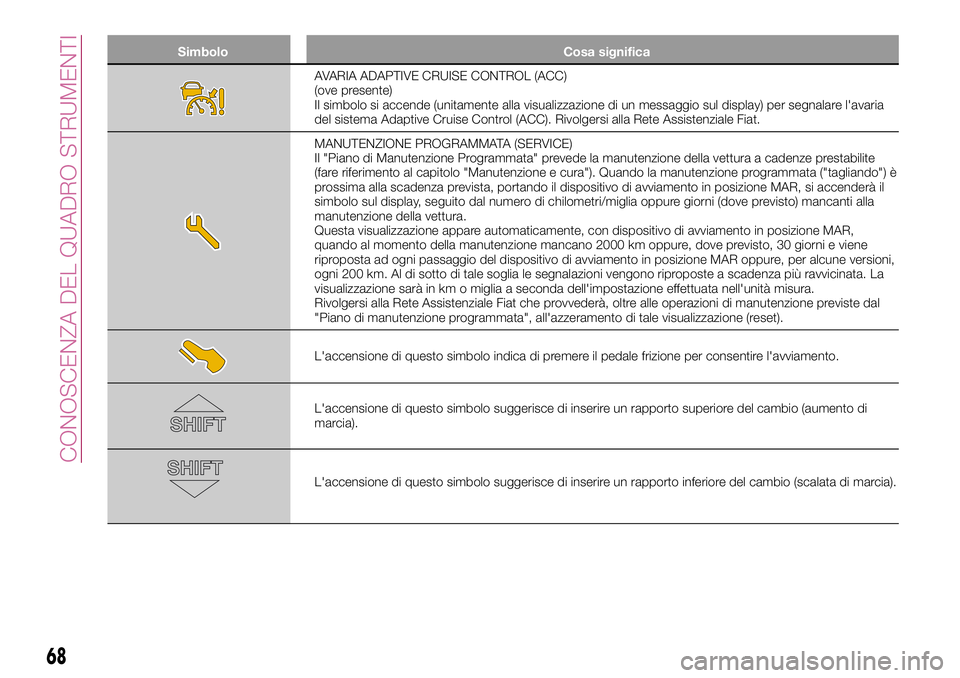

Simbolo Cosa significa
AVARIA ADAPTIVE CRUISE CONTROL (ACC)
(ove presente)
Il simbolo si accende (unitamente alla visualizzazione di un messaggio sul display) per segnalare l'avaria
del sistema Adaptive Cruise Control (ACC). Rivolgersi alla Rete Assistenziale Fiat.
MANUTENZIONE PROGRAMMATA (SERVICE)
Il "Piano di Manutenzione Programmata" prevede la manutenzione della vettura a cadenze prestabilite
(fare riferimento al capitolo "Manutenzione e cura"). Quando la manutenzione programmata ("tagliando") è
prossima alla scadenza prevista, portando il dispositivo di avviamento in posizione MAR, si accenderà il
simbolo sul display, seguito dal numero di chilometri/miglia oppure giorni (dove previsto) mancanti alla
manutenzione della vettura.
Questa visualizzazione appare automaticamente, con dispositivo di avviamento in posizione MAR,
quando al momento della manutenzione mancano 2000 km oppure, dove previsto, 30 giorni e viene
riproposta ad ogni passaggio del dispositivo di avviamento in posizione MAR oppure, per alcune versioni,
ogni 200 km. Al di sotto di tale soglia le segnalazioni vengono riproposte a scadenza più ravvicinata. La
visualizzazione sarà in km o miglia a seconda dell'impostazione effettuata nell'unità misura.
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione previste dal
"Piano di manutenzione programmata", all'azzeramento di tale visualizzazione (reset).
L'accensione di questo simbolo indica di premere il pedale frizione per consentire l'avviamento.
L'accensione di questo simbolo suggerisce di inserire un rapporto superiore del cambio (aumento di
marcia).
L'accensione di questo simbolo suggerisce di inserire un rapporto inferiore del cambio (scalata di marcia).
68
CONOSCENZA DEL QUADRO STRUMENTI

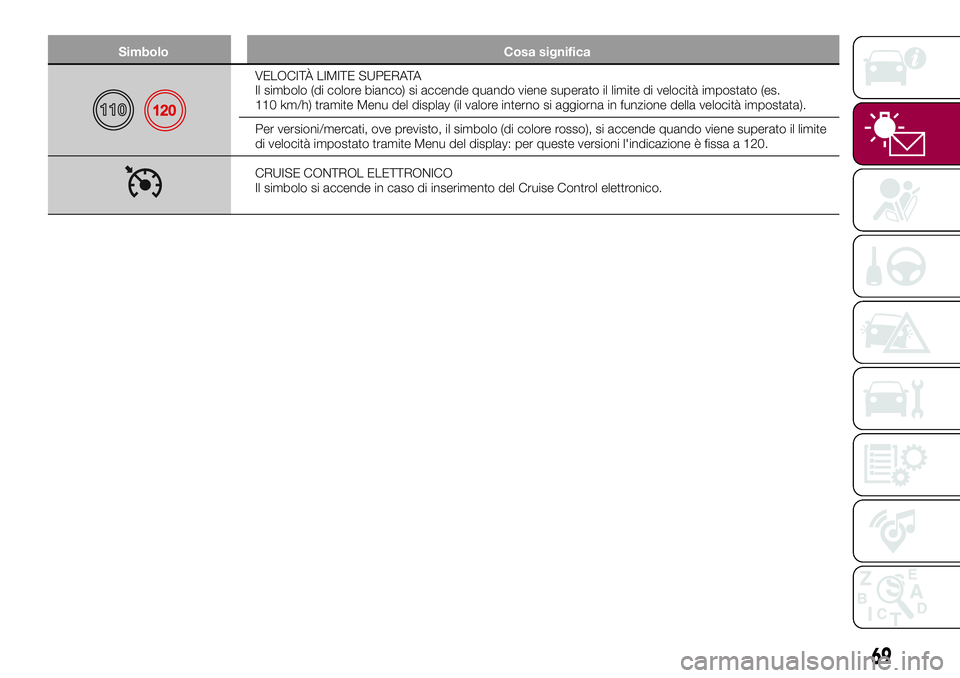

Simbolo Cosa significa
VELOCITÀ LIMITE SUPERATA
Il simbolo (di colore bianco) si accende quando viene superato il limite di velocità impostato (es.
110 km/h) tramite Menu del display (il valore interno si aggiorna in funzione della velocità impostata).
Per versioni/mercati, ove previsto, il simbolo (di colore rosso), si accende quando viene superato il limite
di velocità impostato tramite Menu del display: per queste versioni l'indicazione è fissa a 120.
CRUISE CONTROL ELETTRONICO
Il simbolo si accende in caso di inserimento del Cruise Control elettronico.
69

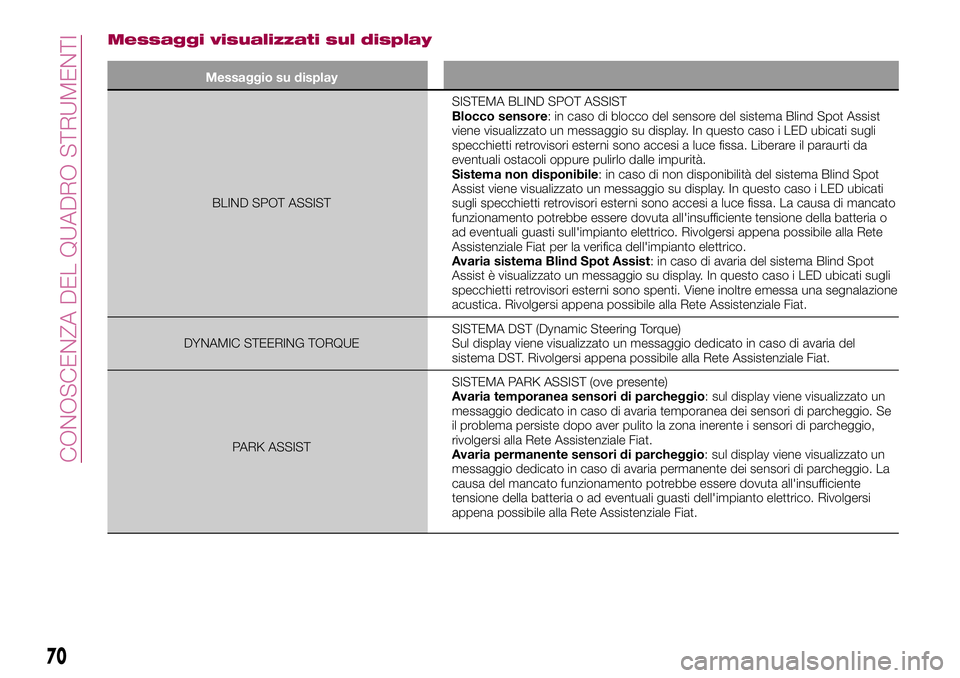

Messaggi visualizzati sul display
Messaggio su display
BLIND SPOT ASSISTSISTEMA BLIND SPOT ASSIST
Blocco sensore: in caso di blocco del sensore del sistema Blind Spot Assist
viene visualizzato un messaggio su display. In questo caso i LED ubicati sugli
specchietti retrovisori esterni sono accesi a luce fissa. Liberare il paraurti da
eventuali ostacoli oppure pulirlo dalle impurità.
Sistema non disponibile: in caso di non disponibilità del sistema Blind Spot
Assist viene visualizzato un messaggio su display. In questo caso i LED ubicati
sugli specchietti retrovisori esterni sono accesi a luce fissa. La causa di mancato
funzionamento potrebbe essere dovuta all'insufficiente tensione della batteria o
ad eventuali guasti sull'impianto elettrico. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per la verifica dell'impianto elettrico.
Avaria sistema Blind Spot Assist: in caso di avaria del sistema Blind Spot
Assist è visualizzato un messaggio su display. In questo caso i LED ubicati sugli
specchietti retrovisori esterni sono spenti. Viene inoltre emessa una segnalazione
acustica. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
DYNAMIC STEERING TORQUESISTEMA DST (Dynamic Steering Torque)
Sul display viene visualizzato un messaggio dedicato in caso di avaria del
sistema DST. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
PARK ASSISTSISTEMA PARK ASSIST (ove presente)
Avaria temporanea sensori di parcheggio: sul display viene visualizzato un
messaggio dedicato in caso di avaria temporanea dei sensori di parcheggio. Se
il problema persiste dopo aver pulito la zona inerente i sensori di parcheggio,
rivolgersi alla Rete Assistenziale Fiat.
Avaria permanente sensori di parcheggio: sul display viene visualizzato un
messaggio dedicato in caso di avaria permanente dei sensori di parcheggio. La
causa del mancato funzionamento potrebbe essere dovuta all'insufficiente
tensione della batteria o ad eventuali guasti dell'impianto elettrico. Rivolgersi
appena possibile alla Rete Assistenziale Fiat.
70
