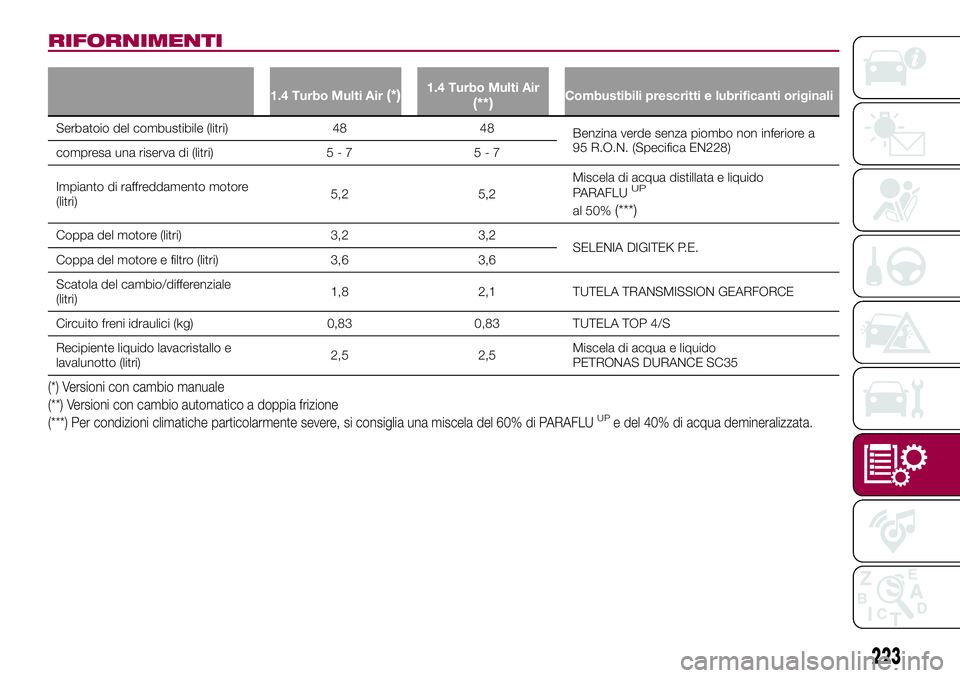

RIFORNIMENTI
1.4 Turbo Multi Air(*)1.4 Turbo Multi Air(**)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)5,2 5,2Miscela di acqua distillata e liquido
PARAFLU
UP
al 50%(***)
Coppa del motore (litri) 3,2 3,2
SELENIA DIGITEK P.E.
Coppa del motore e filtro (litri) 3,6 3,6
Scatola del cambio/differenziale
(litri)1,8 2,1 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido
PETRONAS DURANCE SC35
(*) Versioni con cambio manuale
(**) Versioni con cambio automatico a doppia frizione
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
223

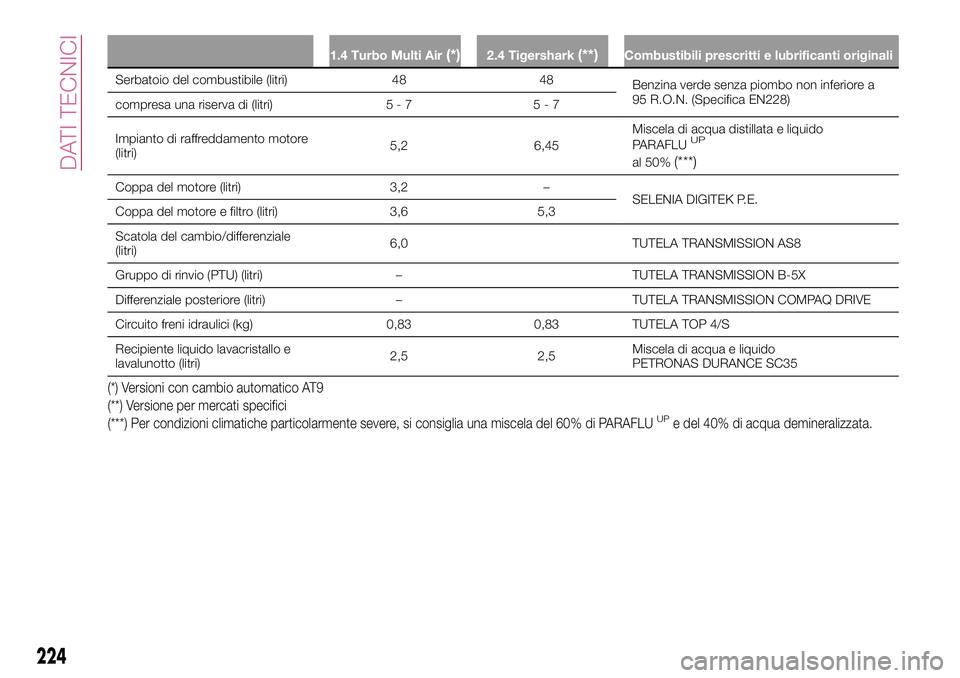

1.4 Turbo Multi Air(*)2.4 Tigershark(**)Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48
Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228)
compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)5,2 6,45Miscela di acqua distillata e liquido
PARAFLU
UP
al 50%(***)
Coppa del motore (litri) 3,2 –
SELENIA DIGITEK P.E.
Coppa del motore e filtro (litri) 3,6 5,3
Scatola del cambio/differenziale
(litri)6,0 TUTELA TRANSMISSION AS8
Gruppo di rinvio (PTU) (litri) – TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) – TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido
PETRONAS DURANCE SC35
(*) Versioni con cambio automatico AT9
(**) Versione per mercati specifici
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
224
DATI TECNICI

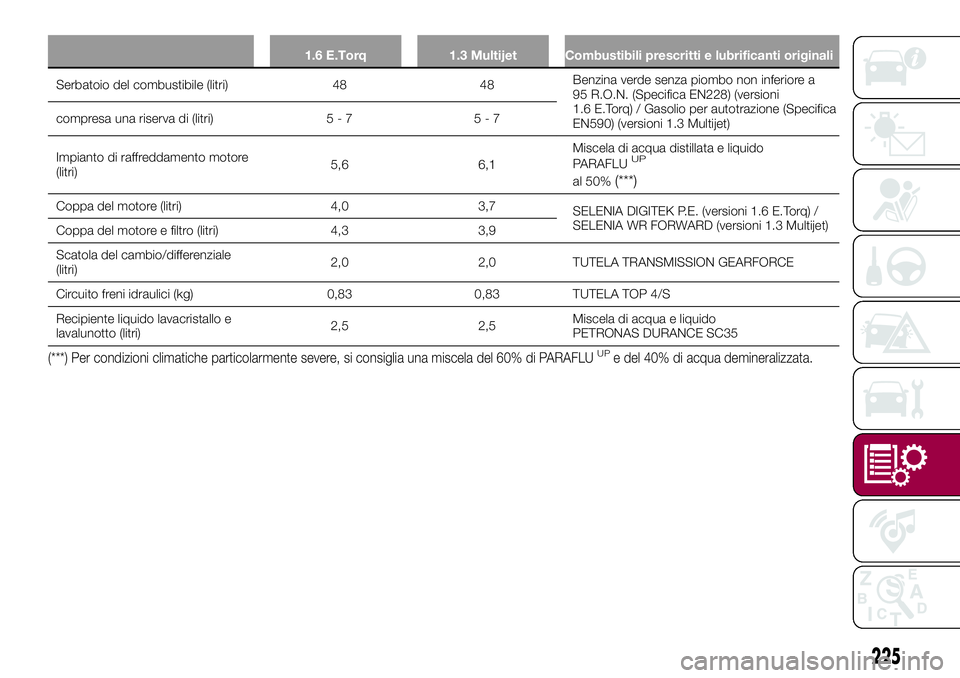

1.6 E.Torq 1.3 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48Benzina verde senza piombo non inferiore a
95 R.O.N. (Specifica EN228) (versioni
1.6 E.Torq) / Gasolio per autotrazione (Specifica
EN590) (versioni 1.3 Multijet) compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)5,6 6,1Miscela di acqua distillata e liquido
PARAFLU
UP
al 50%(***)
Coppa del motore (litri) 4,0 3,7
SELENIA DIGITEK P.E. (versioni 1.6 E.Torq) /
SELENIA WR FORWARD (versioni 1.3 Multijet)
Coppa del motore e filtro (litri) 4,3 3,9
Scatola del cambio/differenziale
(litri)2,0 2,0 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido
PETRONAS DURANCE SC35
(***) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
225

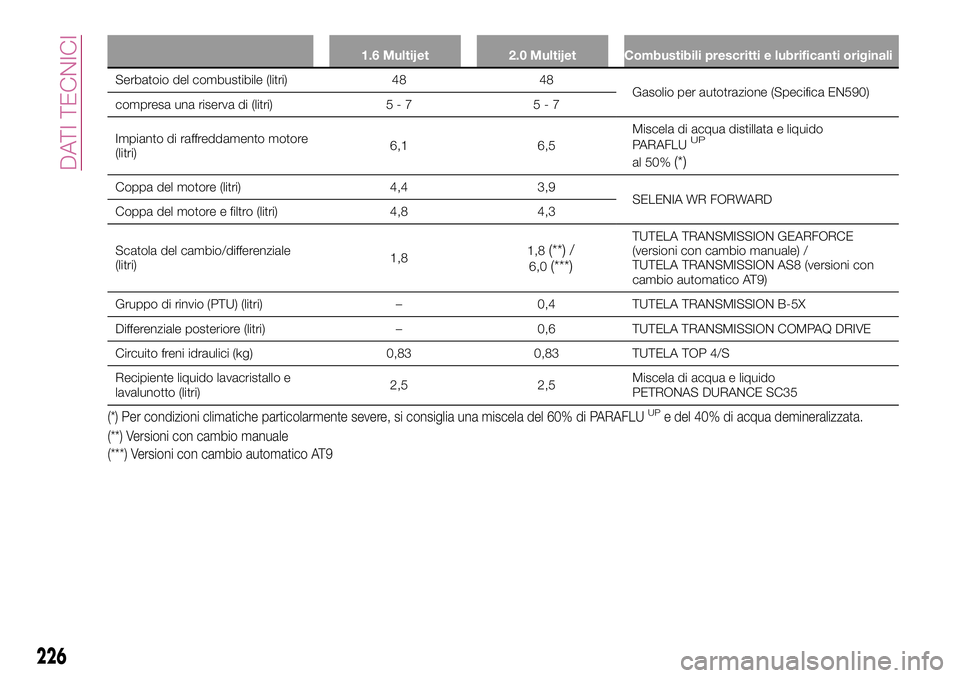

1.6 Multijet 2.0 Multijet Combustibili prescritti e lubrificanti originali
Serbatoio del combustibile (litri) 48 48
Gasolio per autotrazione (Specifica EN590)
compresa una riserva di (litri) 5 - 7 5 - 7
Impianto di raffreddamento motore
(litri)6,1 6,5Miscela di acqua distillata e liquido
PARAFLU
UP
al 50%(*)
Coppa del motore (litri) 4,4 3,9
SELENIA WR FORWARD
Coppa del motore e filtro (litri) 4,8 4,3
Scatola del cambio/differenziale
(litri)1,81,8
(**) / 6,0(***)
TUTELA TRANSMISSION GEARFORCE
(versioni con cambio manuale) /
TUTELA TRANSMISSION AS8 (versioni con
cambio automatico AT9)
Gruppo di rinvio (PTU) (litri) – 0,4 TUTELA TRANSMISSION B-5X
Differenziale posteriore (litri) – 0,6 TUTELA TRANSMISSION COMPAQ DRIVE
Circuito freni idraulici (kg) 0,83 0,83 TUTELA TOP 4/S
Recipiente liquido lavacristallo e
lavalunotto (litri)2,5 2,5Miscela di acqua e liquido
PETRONAS DURANCE SC35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) Versioni con cambio manuale
(***) Versioni con cambio automatico AT9
226
DATI TECNICI

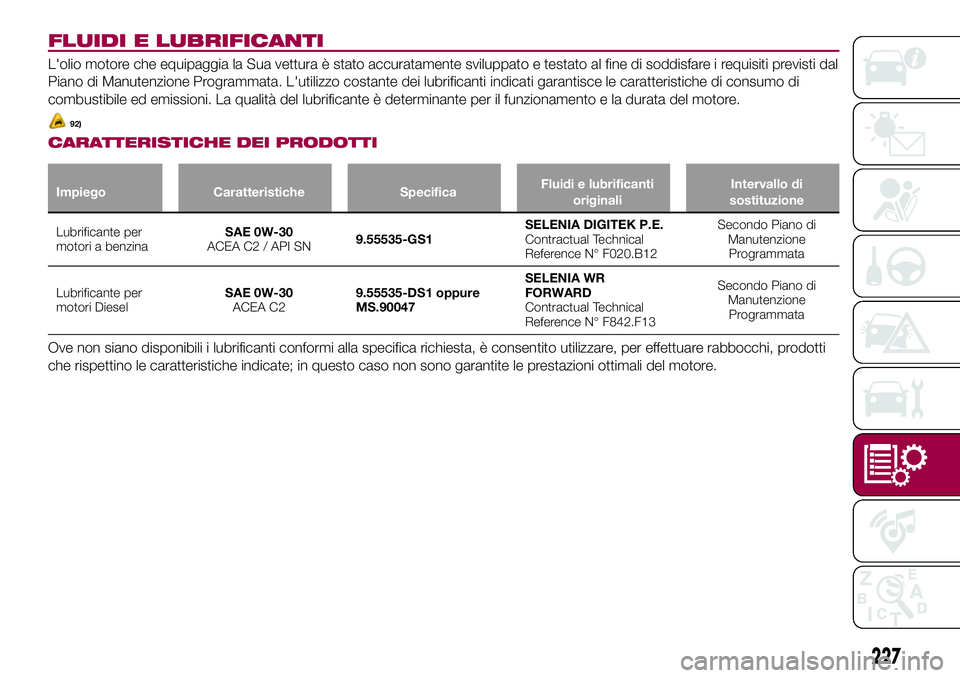

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per
motori a benzinaSAE 0W-30
ACEA C2 / API SN9.55535-GS1SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per
motori DieselSAE 0W-30
ACEA C29.55535-DS1 oppure
MS.90047SELENIA WR
FORWARD
Contractual Technical
Reference N° F842.F13Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
227
92)

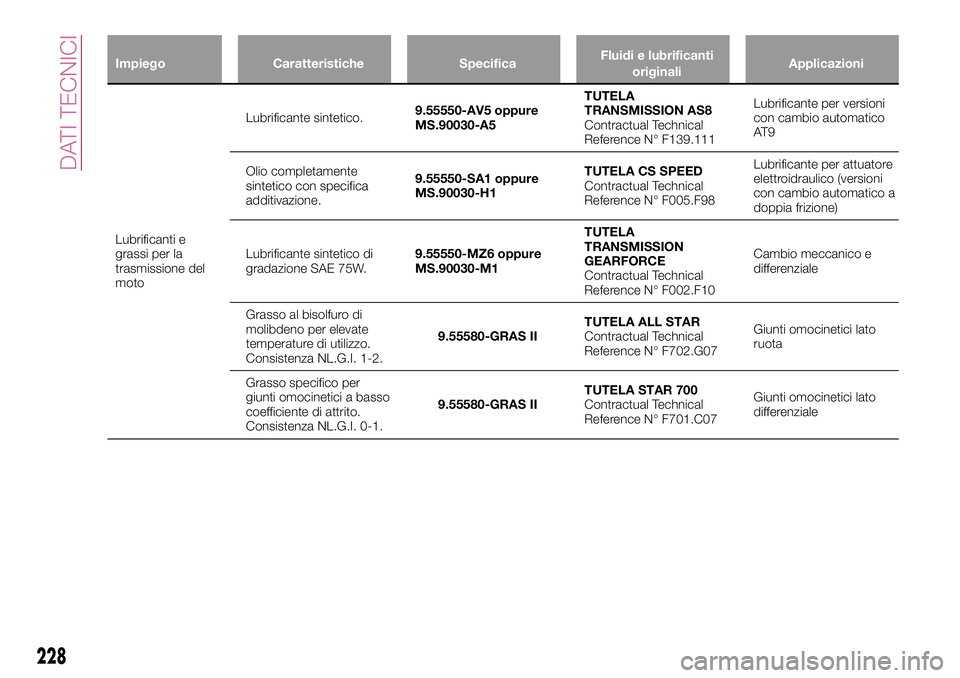

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e
grassi per la
trasmissione del
motoLubrificante sintetico.9.55550-AV5 oppure
MS.90030-A5TUTELA
TRANSMISSION AS8
Contractual Technical
Reference N° F139.111Lubrificante per versioni
con cambio automatico
AT 9
Olio completamente
sintetico con specifica
additivazione.9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per attuatore
elettroidraulico (versioni
con cambio automatico a
doppia frizione)
Lubrificante sintetico di
gradazione SAE 75W.9.55550-MZ6 oppure
MS.90030-M1TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambio meccanico e
differenziale
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2.9.55580-GRAS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per
giunti omocinetici a basso
coefficiente di attrito.
Consistenza NL.G.I. 0-1.9.55580-GRAS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
228
DATI TECNICI

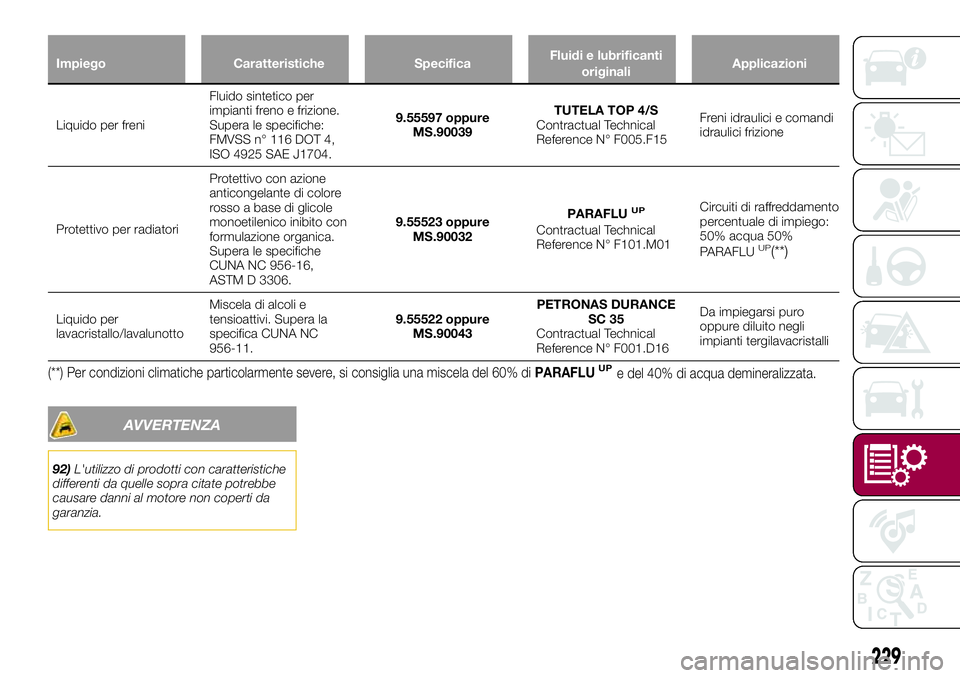

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Liquido per freniFluido sintetico per
impianti freno e frizione.
Supera le specifiche:
FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704.9.55597 oppure
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Freni idraulici e comandi
idraulici frizione
Protettivo per radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16,
ASTM D 3306.9.55523 oppure
MS.90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Circuiti di raffreddamento
percentuale di impiego:
50% acqua 50%
PARAFLU
UP(**)
Liquido per
lavacristallo/lavalunottoMiscela di alcoli e
tensioattivi. Supera la
specifica CUNA NC
956-11.9.55522 oppure
MS.90043PETRONAS DURANCE
SC 35
Contractual Technical
Reference N° F001.D16Da impiegarsi puro
oppure diluito negli
impianti tergilavacristalli
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUP
AVVERTENZA
92)L'utilizzo di prodotti con caratteristiche
differenti da quelle sopra citate potrebbe
causare danni al motore non coperti da
garanzia.
229
e del 40% di acqua demineralizzata.

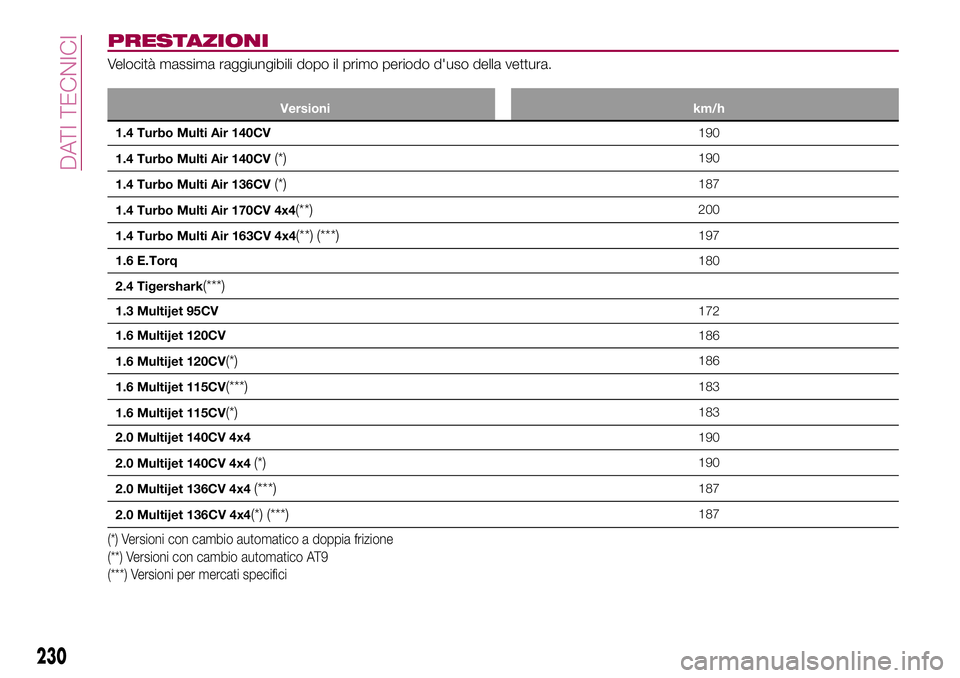

PRESTAZIONI
Velocità massima raggiungibili dopo il primo periodo d'uso della vettura.
Versioni km/h
1.4 Turbo Multi Air 140CV190
1.4 Turbo Multi Air 140CV
(*)190
1.4 Turbo Multi Air 136CV
(*)187
1.4 Turbo Multi Air 170CV 4x4
(**)200
1.4 Turbo Multi Air 163CV 4x4
(**) (***)197
1.6 E.Torq180
2.4 Tigershark
(***)
1.3 Multijet 95CV172
1.6 Multijet 120CV186
1.6 Multijet 120CV
(*)186
1.6 Multijet 115CV
(***)183
1.6 Multijet 115CV
(*)183
2.0 Multijet 140CV 4x4190
2.0 Multijet 140CV 4x4
(*)190
2.0 Multijet 136CV 4x4
(***)187
2.0 Multijet 136CV 4x4
(*) (***)187
(*) Versioni con cambio automatico a doppia frizione
(**) Versioni con cambio automatico AT9
(***) Versioni per mercati specifici
230
