2017 FIAT 500X Libretto Uso Manutenzione (in Italian)

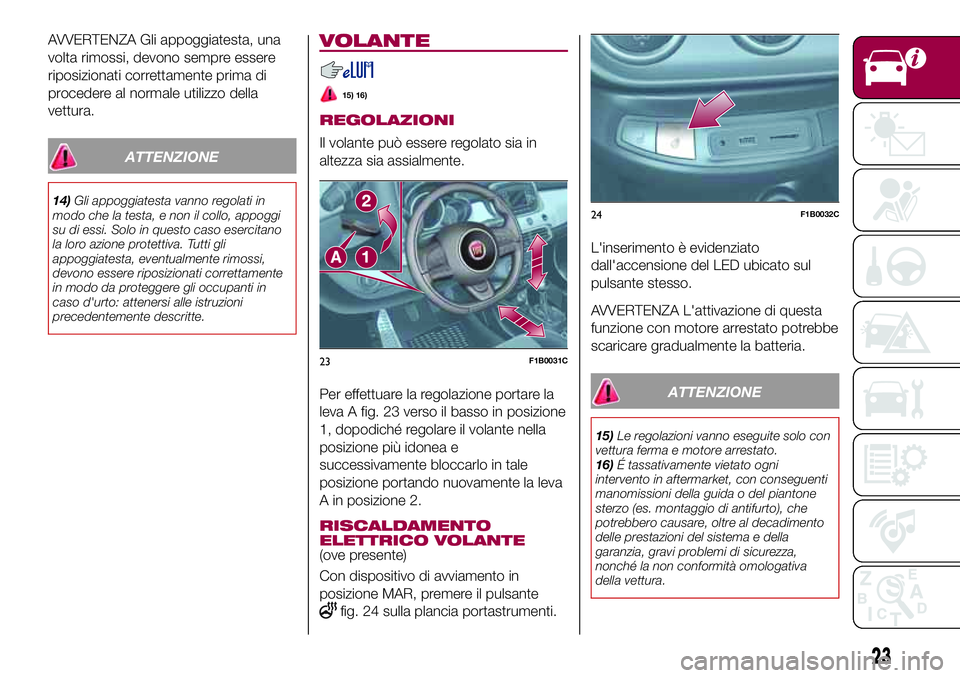

AVVERTENZA Gli appoggiatesta, una
volta rimossi, devono sempre essere
riposizionati correttamente prima di
procedere al normale utilizzo della
vettura.
ATTENZIONE
14)Gli appoggiatesta vanno regolati in
modo che la testa, e non il collo, appoggi
su di essi. Solo in questo caso esercitano
la loro azione protettiva. Tutti gli
appoggiatesta, eventualmente rimossi,
devono essere riposizionati correttamente
in modo da proteggere gli occupanti in
caso d'urto: attenersi alle istruzioni
precedentemente descritte.
VOLANTE
15) 16)
REGOLAZIONI
Il volante può essere regolato sia in
altezza sia assialmente.
Per effettuare la regolazione portare la
leva A fig. 23 verso il basso in posizione
1, dopodiché regolare il volante nella
posizione più idonea e
successivamente bloccarlo in tale
posizione portando nuovamente la leva
A in posizione 2.
RISCALDAMENTO
ELETTRICO VOLANTE
(ove presente)
Con dispositivo di avviamento in
posizione MAR, premere il pulsante
fig. 24 sulla plancia portastrumenti.L'inserimento è evidenziato
dall'accensione del LED ubicato sul
pulsante stesso.
AVVERTENZA L'attivazione di questa
funzione con motore arrestato potrebbe
scaricare gradualmente la batteria.
ATTENZIONE
15)Le regolazioni vanno eseguite solo con
vettura ferma e motore arrestato.
16)É tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa
della vettura.
23F1B0031C
24F1B0032C
23

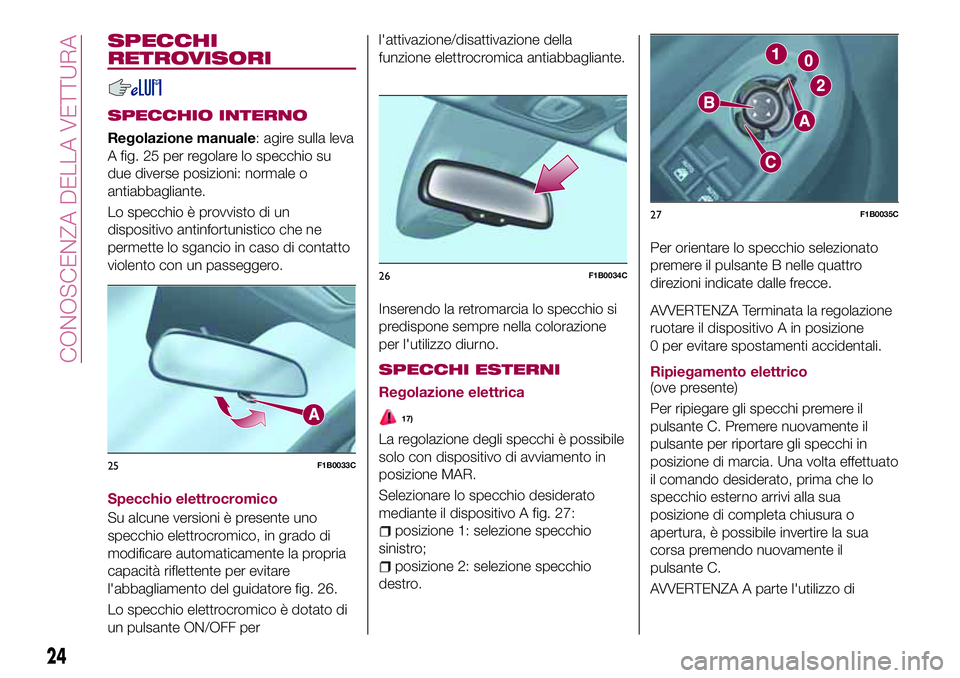

SPECCHI
RETROVISORI
SPECCHIO INTERNO
Regolazione manuale: agire sulla leva
A fig. 25 per regolare lo specchio su
due diverse posizioni: normale o
antiabbagliante.
Lo specchio è provvisto di un
dispositivo antinfortunistico che ne
permette lo sgancio in caso di contatto
violento con un passeggero.
Specchio elettrocromico
Su alcune versioni è presente uno
specchio elettrocromico, in grado di
modificare automaticamente la propria
capacità riflettente per evitare
l'abbagliamento del guidatore fig. 26.
Lo specchio elettrocromico è dotato di
un pulsante ON/OFF perl'attivazione/disattivazione della
funzione elettrocromica antiabbagliante.
Inserendo la retromarcia lo specchio si
predispone sempre nella colorazione
per l'utilizzo diurno.
SPECCHI ESTERNI
Regolazione elettrica
17)
La regolazione degli specchi è possibile
solo con dispositivo di avviamento in
posizione MAR.
Selezionare lo specchio desiderato
mediante il dispositivo A fig. 27:
posizione 1: selezione specchio
sinistro;
posizione 2: selezione specchio
destro.Per orientare lo specchio selezionato
premere il pulsante B nelle quattro
direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione
ruotare il dispositivo A in posizione
0 per evitare spostamenti accidentali.
Ripiegamento elettrico
(ove presente)
Per ripiegare gli specchi premere il
pulsante C. Premere nuovamente il
pulsante per riportare gli specchi in
posizione di marcia. Una volta effettuato
il comando desiderato, prima che lo
specchio esterno arrivi alla sua
posizione di completa chiusura o
apertura, è possibile invertire la sua
corsa premendo nuovamente il
pulsante C.
AVVERTENZA A parte l'utilizzo di
25F1B0033C
26F1B0034C
27F1B0035C
24
CONOSCENZA DELLA VETTURA

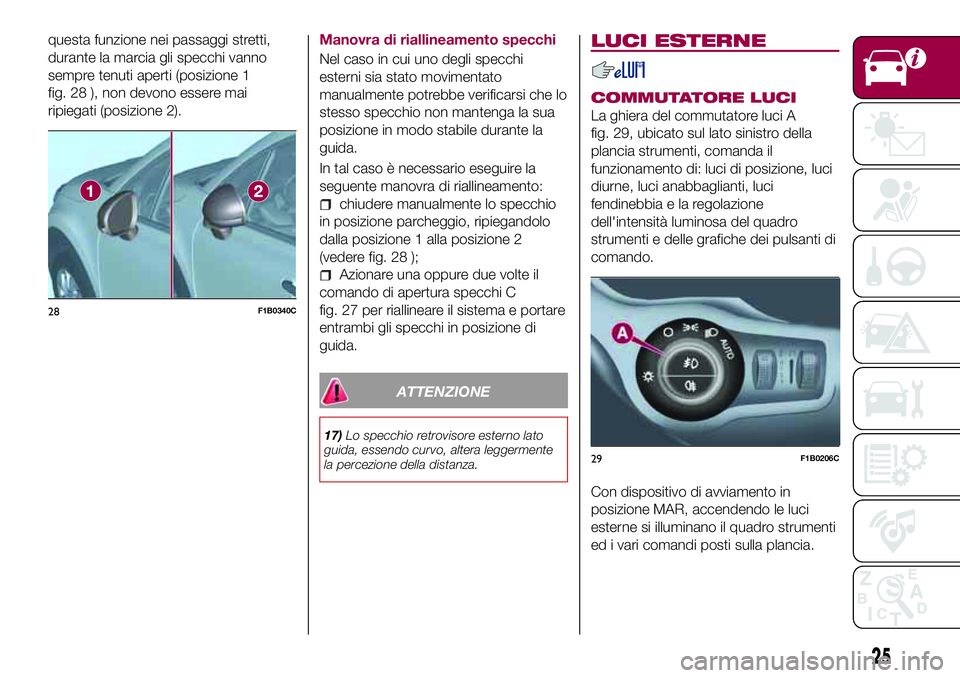

questa funzione nei passaggi stretti,
durante la marcia gli specchi vanno
sempre tenuti aperti (posizione 1
fig. 28 ), non devono essere mai
ripiegati (posizione 2).Manovra di riallineamento specchi
Nel caso in cui uno degli specchi
esterni sia stato movimentato
manualmente potrebbe verificarsi che lo
stesso specchio non mantenga la sua
posizione in modo stabile durante la
guida.
In tal caso è necessario eseguire la
seguente manovra di riallineamento:
chiudere manualmente lo specchio
in posizione parcheggio, ripiegandolo
dalla posizione 1 alla posizione 2
(vedere fig. 28 );
Azionare una oppure due volte il
comando di apertura specchi C
fig. 27 per riallineare il sistema e portare
entrambi gli specchi in posizione di
guida.
ATTENZIONE
17)Lo specchio retrovisore esterno lato
guida, essendo curvo, altera leggermente
la percezione della distanza.
LUCI ESTERNE
COMMUTATORE LUCI
La ghiera del commutatore luci A
fig. 29, ubicato sul lato sinistro della
plancia strumenti, comanda il
funzionamento di: luci di posizione, luci
diurne, luci anabbaglianti, luci
fendinebbia e la regolazione
dell'intensità luminosa del quadro
strumenti e delle grafiche dei pulsanti di
comando.
Con dispositivo di avviamento in
posizione MAR, accendendo le luci
esterne si illuminano il quadro strumenti
ed i vari comandi posti sulla plancia.
28F1B0340C
29F1B0206C
25

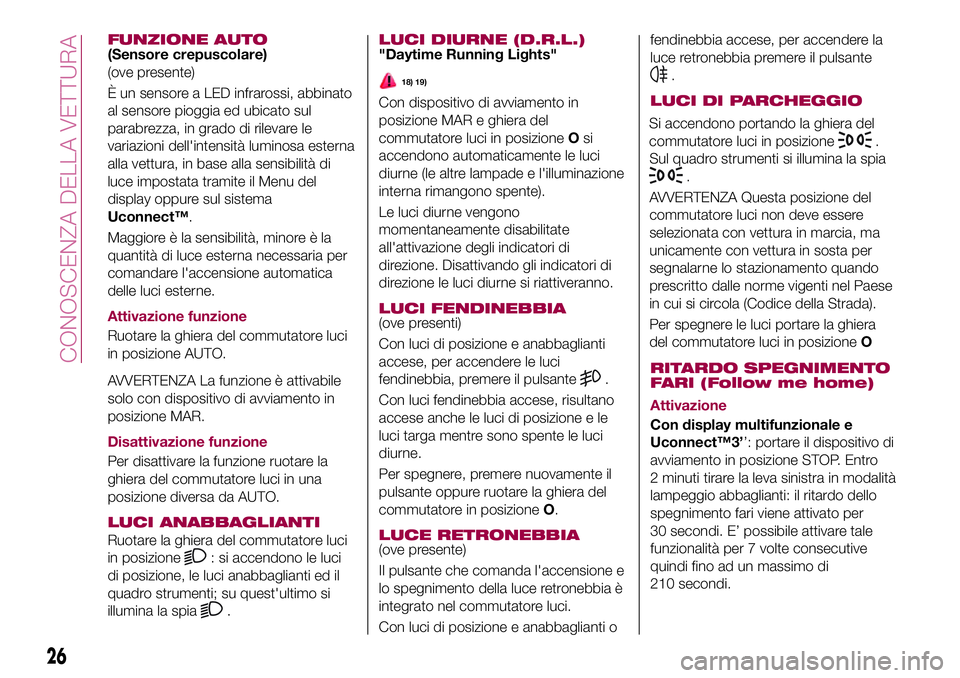

FUNZIONE AUTO(Sensore crepuscolare)
(ove presente)
È un sensore a LED infrarossi, abbinato
al sensore pioggia ed ubicato sul
parabrezza, in grado di rilevare le
variazioni dell'intensità luminosa esterna
alla vettura, in base alla sensibilità di
luce impostata tramite il Menu del
display oppure sul sistema
Uconnect™.
Maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
comandare l'accensione automatica
delle luci esterne.
Attivazione funzione
Ruotare la ghiera del commutatore luci
in posizione AUTO.
AVVERTENZA La funzione è attivabile
solo con dispositivo di avviamento in
posizione MAR.
Disattivazione funzione
Per disattivare la funzione ruotare la
ghiera del commutatore luci in una
posizione diversa da AUTO.
LUCI ANABBAGLIANTI
Ruotare la ghiera del commutatore luci
in posizione
: si accendono le luci
di posizione, le luci anabbaglianti ed il
quadro strumenti; su quest'ultimo si
illumina la spia
.
LUCI DIURNE (D.R.L.)"Daytime Running Lights"
18) 19)
Con dispositivo di avviamento in
posizione MAR e ghiera del
commutatore luci in posizioneOsi
accendono automaticamente le luci
diurne (le altre lampade e l'illuminazione
interna rimangono spente).
Le luci diurne vengono
momentaneamente disabilitate
all'attivazione degli indicatori di
direzione. Disattivando gli indicatori di
direzione le luci diurne si riattiveranno.
LUCI FENDINEBBIA(ove presenti)
Con luci di posizione e anabbaglianti
accese, per accendere le luci
fendinebbia, premere il pulsante
.
Con luci fendinebbia accese, risultano
accese anche le luci di posizione e le
luci targa mentre sono spente le luci
diurne.
Per spegnere, premere nuovamente il
pulsante oppure ruotare la ghiera del
commutatore in posizioneO.
LUCE RETRONEBBIA(ove presente)
Il pulsante che comanda l'accensione e
lo spegnimento della luce retronebbia è
integrato nel commutatore luci.
Con luci di posizione e anabbaglianti ofendinebbia accese, per accendere la
luce retronebbia premere il pulsante
.
LUCI DI PARCHEGGIO
RITARDO SPEGNIMENTO
FARI (Follow me home)
Attivazione
Con display multifunzionale e
Uconnect™3’’: portare il dispositivo di
avviamento in posizione STOP. Entro
2 minuti tirare la leva sinistra in modalità
lampeggio abbaglianti: il ritardo dello
spegnimento fari viene attivato per
30 secondi. E’ possibile attivare tale
funzionalità per 7 volte consecutive
quindi fino ad un massimo di
210 secondi.
26
CONOSCENZA DELLA VETTURA
Si accendono portando la ghiera del
commutatore luci in posizione
.
Sul quadro strumenti si illumina la spia
.
AVVERTENZA Questa posizione del
commutatore luci non deve essere
selezionata con vettura in marcia, ma
unicamente con vettura in sosta per
segnalarne lo stazionamento quando
prescritto dalle norme vigenti nel Paese
in cui si circola (Codice della Strada).
Per spegnere le luci portare la ghiera
del commutatore luci in posizioneO

è impostato su 0 secondi è possibile,
agendo sulla leva delle luci abbaglianti
entro 2 minuti dallo spegnimento del
motore, attivare l’accensione delle luci
per un tempo predefinito di 30 secondi.
E’ possibile attivare l’accensione delle
luci per 7 volte fino ad un massimo di
210 secondi.
Se il valore impostato sul Menu è
diverso da 0, è possibile attivare
l’accensione delle luci per il tempo
preselezionato portando la ghiera dalla
posizione
(con motore avviato), alla
posizioneO(con motore spento).
Sulle versioni dotate disensore
crepuscolare è possibile attivare la
funzionalità in modo automatico: con
motore avviato, ruotare la ghiera in
posizioneAUTO. Se il sensore rileva
una scarsa quantità di luce attiva i fari
anabbaglianti. Quando si spegne il
motore con i fari accesi si attiva
automaticamente il ritardo dello
spegnimento dei fari per il tempo
selezionato nel Menu.Disattivazione
Se l’attivazione avviene tramite la leva al
volante sinistra, la funzione può essere
disattivata mantenendo la leva sinistra
in modalità “lampeggio abbaglianti” per
oltre 2 secondi oppure attendendo il
tempo di attivazione visualizzato sul
display.
Se l’attivazione avviene tramite la ghiera
luci ubicata sulla leva sinistra non sarà
possibile disattivare la funzionalità. Lo
spegnimento dei fari avverrà al termine
della durata impostata.
Portando il dispositivo di avviamento in
posizione AVV la funzione viene
disattivata.
LUCI ABBAGLIANTI
Con ghiera del commutatore luci in
posizione
oAUTOspingere la leva
sinistra A fig. 30 in avanti verso la
plancia portastrumenti.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.
Lampeggi
Tirare verso di sé la leva A fig. 30,
posizione instabile; al rilascio la leva
torna automaticamente in posizione
stabile centrale.
A luci abbaglianti inserite sul quadro
strumenti si illumina la spia
.Luci abbaglianti automatiche
(ove presenti)
Al fine di non disturbare gli altri utenti
della strada, le luci abbaglianti si
disattivano automaticamente nel caso
in cui si incrocia un veicolo che proceda
nel senso opposto di marcia oppure nel
caso in cui ci si accodi ad un veicolo
che proceda nello stesso senso di
marcia.
La funzione è impostabile attraverso
Menu del display (vedere quanto
descritto al paragrafo "Display" nel
capitolo "Conoscenza del quadro
strumenti"); per l'attivazione è
necessario ruotare la ghiera del
commutatore luci su AUTO.
La funzione si attiva spingendo la leva
verso la plancia portastrumenti
(posizione stabile); sul quadro strumenti
si accende la spia
. Ad abbaglianti
30F1B0037C
27

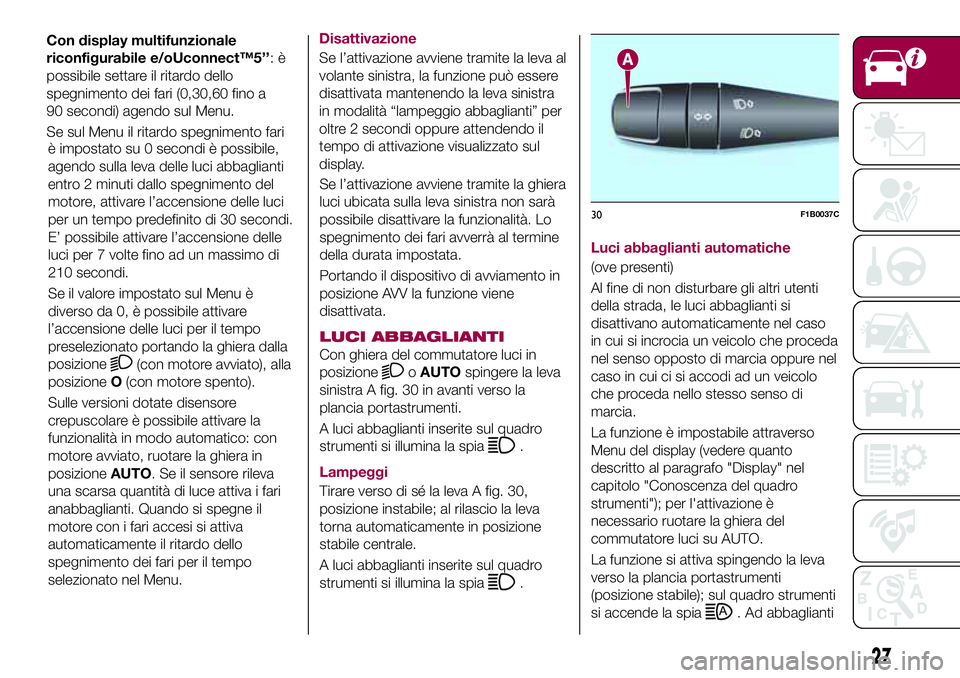

Con display multifunzionale
riconfigurabile e/oUconnect™5’’:è
possibile settare il ritardo dello
spegnimento dei fari (0,30,60 fino a
90 secondi) agendo sul Menu.
Se sul Menu il ritardo spegnimento fari

accesi sul quadro strumenti si accende
anche la spia

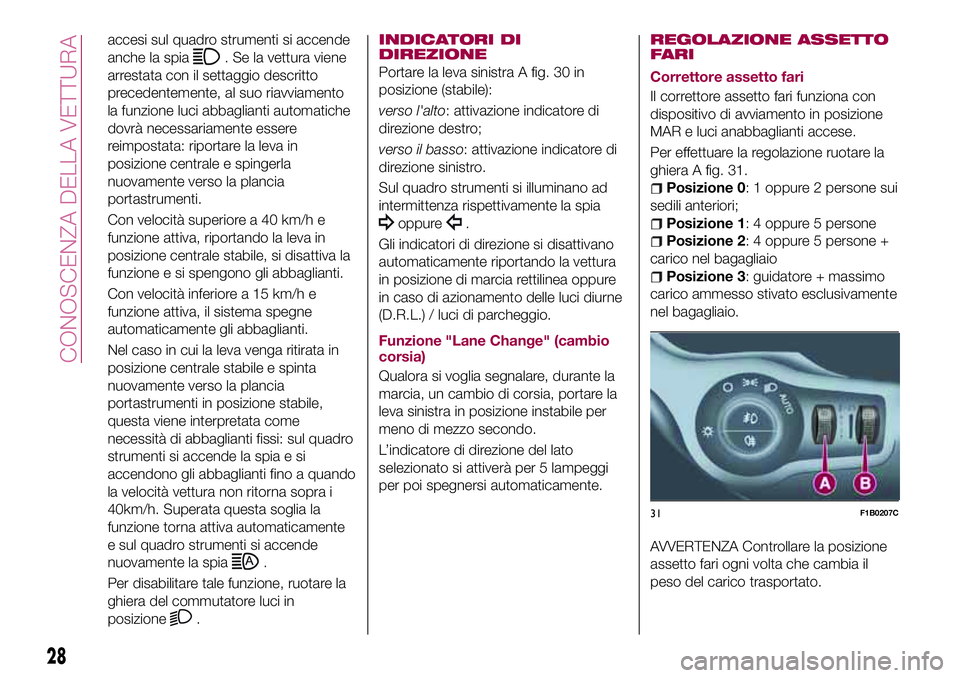

. Se la vettura viene
arrestata con il settaggio descritto
precedentemente, al suo riavviamento
la funzione luci abbaglianti automatiche
dovrà necessariamente essere
reimpostata: riportare la leva in
posizione centrale e spingerla
nuovamente verso la plancia
portastrumenti.
Con velocità superiore a 40 km/h e
funzione attiva, riportando la leva in
posizione centrale stabile, si disattiva la
funzione e si spengono gli abbaglianti.
Con velocità inferiore a 15 km/h e
funzione attiva, il sistema spegne
automaticamente gli abbaglianti.
Nel caso in cui la leva venga ritirata in
posizione centrale stabile e spinta
nuovamente verso la plancia
portastrumenti in posizione stabile,
questa viene interpretata come
necessità di abbaglianti fissi: sul quadro
strumenti si accende la spia e si
accendono gli abbaglianti fino a quando
la velocità vettura non ritorna sopra i
40km/h. Superata questa soglia la
funzione torna attiva automaticamente
e sul quadro strumenti si accende
nuovamente la spia
.
Per disabilitare tale funzione, ruotare la
ghiera del commutatore luci in
posizione
.
INDICATORI DI
DIREZIONE
Portare la leva sinistra A fig. 30 in
posizione (stabile):
verso l'alto: attivazione indicatore di
direzione destro;
verso il basso: attivazione indicatore di
direzione sinistro.
Sul quadro strumenti si illuminano ad
intermittenza rispettivamente la spia
oppure.
Gli indicatori di direzione si disattivano
automaticamente riportando la vettura
in posizione di marcia rettilinea oppure
in caso di azionamento delle luci diurne
(D.R.L.) / luci di parcheggio.
Funzione "Lane Change" (cambio
corsia)
Qualora si voglia segnalare, durante la
marcia, un cambio di corsia, portare la
leva sinistra in posizione instabile per
meno di mezzo secondo.
L’indicatore di direzione del lato
selezionato si attiverà per 5 lampeggi
per poi spegnersi automaticamente.
REGOLAZIONE ASSETTO
FARI
Correttore assetto fari
Il correttore assetto fari funziona con
dispositivo di avviamento in posizione
MAR e luci anabbaglianti accese.
Per effettuare la regolazione ruotare la
ghiera A fig. 31.
Posizione 0: 1 oppure 2 persone sui
sedili anteriori;
Posizione 1: 4 oppure 5 persone
Posizione 2: 4 oppure 5 persone +
carico nel bagagliaio
Posizione 3: guidatore + massimo
carico ammesso stivato esclusivamente
nel bagagliaio.
AVVERTENZA Controllare la posizione
assetto fari ogni volta che cambia il
peso del carico trasportato.
31F1B0207C
28
CONOSCENZA DELLA VETTURA

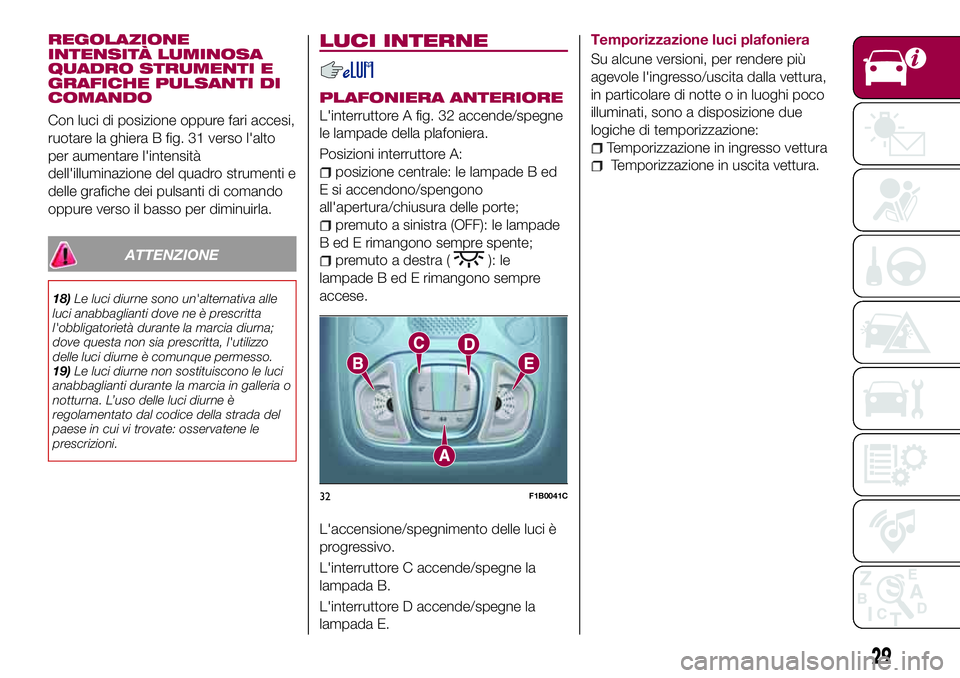

REGOLAZIONE
INTENSITÀ LUMINOSA
QUADRO STRUMENTI E
GRAFICHE PULSANTI DI
COMANDO
Con luci di posizione oppure fari accesi,
ruotare la ghiera B fig. 31 verso l'alto
per aumentare l'intensità
dell'illuminazione del quadro strumenti e
delle grafiche dei pulsanti di comando
oppure verso il basso per diminuirla.
ATTENZIONE
18)Le luci diurne sono un'alternativa alle
luci anabbaglianti dove ne è prescritta
l'obbligatorietà durante la marcia diurna;
dove questa non sia prescritta, l'utilizzo
delle luci diurne è comunque permesso.
19)Le luci diurne non sostituiscono le luci
anabbaglianti durante la marcia in galleria o
notturna. L’uso delle luci diurne è
regolamentato dal codice della strada del
paese in cui vi trovate: osservatene le
prescrizioni.
LUCI INTERNE
PLAFONIERA ANTERIORE
L'interruttore A fig. 32 accende/spegne
le lampade della plafoniera.
Posizioni interruttore A:
posizione centrale: le lampade B ed
E si accendono/spengono
all'apertura/chiusura delle porte;
premuto a sinistra (OFF): le lampade
B ed E rimangono sempre spente;
premuto a destra (): le
lampade B ed E rimangono sempre
accese.
L'accensione/spegnimento delle luci è
progressivo.
L'interruttore C accende/spegne la
lampada B.
L'interruttore D accende/spegne la
lampada E.Temporizzazione luci plafoniera
Su alcune versioni, per rendere più
agevole l'ingresso/uscita dalla vettura,
in particolare di notte o in luoghi poco
illuminati, sono a disposizione due
logiche di temporizzazione:
Temporizzazione in ingresso vettura
Temporizzazione in uscita vettura.
32F1B0041C
29

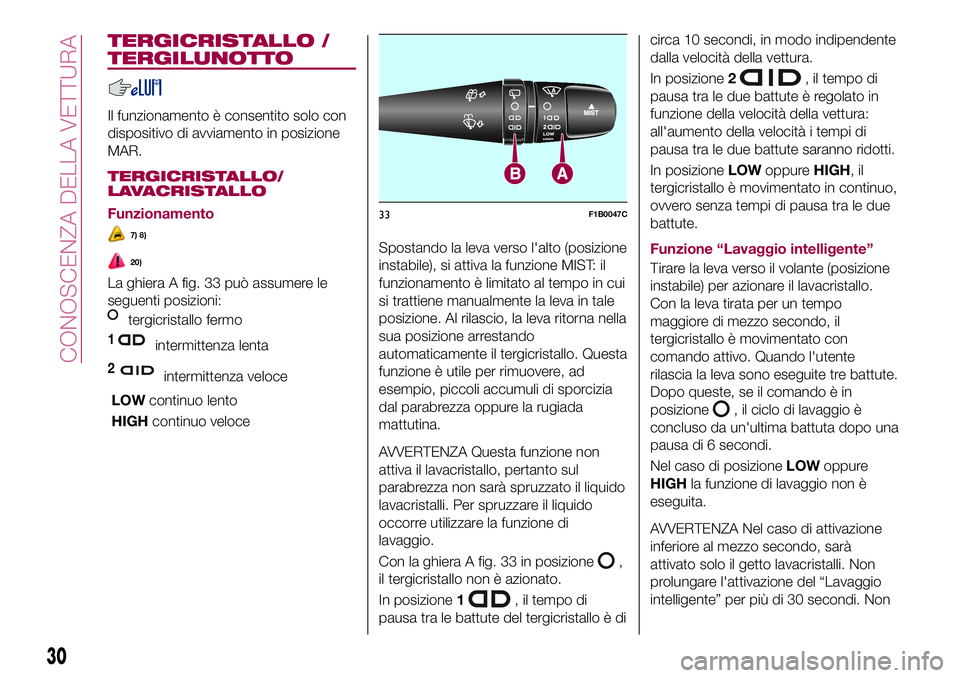

TERGICRISTALLO /
TERGILUNOTTO
Il funzionamento è consentito solo con
dispositivo di avviamento in posizione
MAR.
TERGICRISTALLO/
LAVACRISTALLO
Funzionamento
7) 8)
20)
La ghiera A fig. 33 può assumere le
seguenti posizioni:
tergicristallo fermo
1intermittenza lenta
2intermittenza veloce
LOWcontinuo lento
HIGHcontinuo veloceSpostando la leva verso l'alto (posizione
instabile), si attiva la funzione MIST: il
funzionamento è limitato al tempo in cui
si trattiene manualmente la leva in tale
posizione. Al rilascio, la leva ritorna nella
sua posizione arrestando
automaticamente il tergicristallo. Questa
funzione è utile per rimuovere, ad
esempio, piccoli accumuli di sporcizia
dal parabrezza oppure la rugiada
mattutina.
AVVERTENZA Questa funzione non
attiva il lavacristallo, pertanto sul
parabrezza non sarà spruzzato il liquido
lavacristalli. Per spruzzare il liquido
occorre utilizzare la funzione di
lavaggio.
Con la ghiera A fig. 33 in posizione,
il tergicristallo non è azionato.
In posizione1
, il tempo di
pausa tra le battute del tergicristallo è dicirca 10 secondi, in modo indipendente
dalla velocità della vettura.
In posizione2
, il tempo di
pausa tra le due battute è regolato in
funzione della velocità della vettura:
all'aumento della velocità i tempi di
pausa tra le due battute saranno ridotti.
In posizioneLOWoppureHIGH,il
tergicristallo è movimentato in continuo,
ovvero senza tempi di pausa tra le due
battute.
Funzione “Lavaggio intelligente”
Tirare la leva verso il volante (posizione
instabile) per azionare il lavacristallo.
Con la leva tirata per un tempo
maggiore di mezzo secondo, il
tergicristallo è movimentato con
comando attivo. Quando l'utente
rilascia la leva sono eseguite tre battute.
Dopo queste, se il comando è in
posizione
, il ciclo di lavaggio è
concluso da un'ultima battuta dopo una
pausa di 6 secondi.
Nel caso di posizioneLOWoppure
HIGHla funzione di lavaggio non è
eseguita.
AVVERTENZA Nel caso di attivazione
inferiore al mezzo secondo, sarà
attivato solo il getto lavacristalli. Non
prolungare l'attivazione del “Lavaggio
intelligente” per più di 30 secondi. Non
MIST1
2LO
WH
IGH
A
33F1B0047C
30
CONOSCENZA DELLA VETTURA
