15
DS4_sk _Chap01_instruments- de-bord_ed01-2016
1. Otáčkomer (x 1000 ot./min alebo rpm).
2. U kazovateľ prevodového stupňa alebo
polohy voliča a zaradeného stupňa
automatizovanej alebo automatickej
prevodovky.
3.
U

kazovateľ rýchlosti (km/h alebo mph).
4.
S

tredný displej.
5.
P

alivomer a združená kontrolka minimálnej
hladiny.
Číselníky a displeje
6. Denné počítadlo kilometrov (km alebo mí l e).
7.
K

ľúč na údržbu (v prípade nevykonania
bezprostrednej revízie alebo neskorej
revízie),
p

očítadlo kilometrov (km alebo míle).
Ovládacie tlačidlá
Združený prístroj s možnosťou osobného nastavenia farieb - typ 2
A. „FAREBNé číselníky“ (Farebné číselníky):
osobné nastavenie farby podsvietenia
číselníkov.
B.
„

FAREBN
é
displeje“ (Farebné displeje):
osobné nastavenie farby podsvietenia
displejov.
C.
R

eostat osvetlenia (dostupný v nočnom
režime)
D.
S

pustenie manuálneho testu (postup pre
kontrolu stavu funkcií a zobrazovania
výstražných správ vozidla).
V

ynulovanie ukazovateľa údržby alebo
denného počítadla kilometrov.
01
Palubn

16
DS4_sk _Chap01_instruments- de-bord_ed01-2016
Centrálna obrazovka a ovládač združeného prístroja typ 2
1. Odporúčania pre regulátor alebo obmedzovač rýchlosti (tempomat).
2.
U

kazovateľ hladiny motorového oleja*.
U

kazovateľ údržby.
U

kazovatele autonómie (km alebo míle)
spojené s aditívom AdBlue a so systémom
SCR (Diesel BlueHDi).
P

ráve počúvaný zdroj zvuku.
P

ripomenutie navigačných odporúčaní.
P

ripomenutie rýchlosti vozidla. K dispozícii máte tlačidlo, ktoré sa nachádza
na konci ovládača stierača, ktorým môžete
aktivovať zobrazenie jednotlivých dostupných
aktívnych funkcií (palubný počítač, práve
počúvaný zdroj zvruku, navigácia a
navádzanie...).
Pri priblížení sa k maximálnym otáčkam motora
dieliky na ciferníku blikajú, aby vás upozornili,
že je nevyhnutné zaradiť vyšší prevodový
stupeň.
Otáčkomer
* Podľa verzie.
Súčasne sa tam môžu dočasne zobrazovať
výstražné hlásenia alebo informácie. Po zapnutí alebo vypnutí zapaľovania
sa ručička ukazovateľa rýchlosti a
štvorčeky otáčkomera a mierka hladiny
paliva úplne pretočia a vrátia sa na 0.
Zobrazovacie zóny
Ovládač
01
Palubn

17
DS4_sk _Chap01_instruments- de-bord_ed01-2016
Vizuálne označenia, ktoré informujú vodiča o uvedení určitého systému do činnosti (kontrolky
aktivácie alebo deaktivácie) alebo vzniku poruchy (výstražná kontrolka).
Svetelné kontrolky
Po zapnutí zapaľovania
Po zapnutí zapaľovania sa na niekoľko sekúnd
rozsvietia nietoré výstražné kontrolky.
Tieto kontrolky musia zhasnúť hneď po
naštartovaní motora.
Ak kontrolka stále svieti, pred tým, ako vozidlo
uvediete do pohybu, zistite si význam danej
výstražnej kontrolky.
Združené výstrahy
Niektoré kontrolky sa môžu prejaviť oboma
spôsobmi. Svieti trvalo alebo bliká.
Porovnanie typu osvetlenia v závislosti od
fungovania vozidla umožňuje zistiť, či je
situácia normálna, alebo došlo k nejakej
poruche. V prípade poruchy môže byť
rozsvietenie kontrolky sprevádzané zvukovým
signálom a/alebo správou.
Výstražné kontrolky
Pri motore v chode alebo za jazdy signalizuje
rozsvietenie nasledovných kontroliek vznik
poruchy, ktorá vyžaduje zásah vodiča.
Akákoľvek porucha, ktorá má za následok
rozsvietenie výstražnej kontrolky, musí byť
predmetom podrobnej diagnostiky na základe
súvisiacej zobrazenej správy.
V prípade problémov sa obráťte na sieť
CITROËN alebo na kvalifikovaný servis.
Kontrolky činnosti
Rozsvietenie niektorej z nasledujúcich
kontroliek na združenom prístroji a/alebo
na displeji združeného prístroja potvrdzuje
uvedenie príslušného systému do činnosti.
Kontrolky neutralizácie
Rozsvietenie jednej z nasledujúcich kontroliek
potvrdí úmyselné vypnutie činnosti príslušného
systému.
Rozsvietenie kontrolky môže sprevádzať
zvukový signál a zobrazenie správy.
01
Palubn

18
DS4_sk _Chap01_instruments- de-bord_ed01-2016
KontrolkasvietiPríčina Činnosti / Pozorovania
STOP trvalo, iba sama
alebo združená s inou
výstražnou kontrolkou
a sprevádzaná
zvukovým signálom a
správou na displeji. Rozsvietenie kontrolky spájajúcej
sa s vážnou poruchou brzdenia,
posilňovača riadenia, obehom
motorového oleja alebo chladiacim
okruhom.
Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok, keďže motor môže za
jazdy zhasnúť.
Vozidlo zaparkujte, vypnite zapaľovanie a kontaktujte
sieť CITROËN alebo kvalifikovaný servis.
Maximálna
teplota chladiacej
kvapaliny trvalo
Teplota chladiacej kvapaliny je príliš
vysoká. Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok.
Počkajte na vychladnutie motora a až potom, v prípade
potreby, hladinu kvapaliny doplňte.
Ak problém pretrváva i naďalej, kontaktujte sieť
CITROËN alebo odborný servis.
Tlak motorového
oleja tr valo.
Porucha mazacieho okruhu motora. Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok.
Zaparkujte vozidlo, vypnite zapaľovanie a obráťte sa
na sieť CITROËN alebo na kvalifikovaný servis.
* Podľa krajiny predaja. Pás nezapnutý/
odopnutý*
stále, potom bliká,
sprevádza ho
stupňujúci sa zvukový
signál. Vodič alebo predný spolujazdec si
nezapli alebo si odopli bezpečnostný
pás.
Potiahnite príslušný popruh, potom vložte západku do
s p o ny.
Táto kontrolka pripomína informácie poskytnuté
kontrolkami na konzole strope.
Minimálne jeden zo zadných
spolujazdcov si odopol pás.
01
Palubn

19
DS4_sk _Chap01_instruments- de-bord_ed01-2016
KontrolkasvietiPríčina Činnosti / Pozorovania
Nabitie batérie tr valo. Porucha obvodu nabíjania batérie
(zanesené alebo uvoľnené svorky,
povolený alebo pretrhnutý remeň
alternátora...). Kontrolka musí zhasnúť pri naštartovaní motora.
V prípade, že nezhasne, obráťte sa na sieť CITROËN
alebo na kvalifikovaný servis.
Elektrická
parkovacia brzda blikajúca.
Elektrická parkovacia brzda sa
automaticky nezatiahne.
Porucha zatiahnutia/uvoľnenia brzdy.
Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok.
Zaparkujte vozidlo na vodorovnom povrchu (horizontálne), zaraďte
prevodový stupeň (na vozidle s automatickou prevodovkou
umiestnite radiacu páku do polohy P ), vypnite zapaľovanie a
obráťte sa na sieť CITROËN alebo iný kvalifikovaný servis.
Parkovacia brzda Tr v a l o Parkovacia brzda je zatiahnutá alebo
zle uvoľnená. Uvoľnite parkovaciu brzdu a kontrolka zhasne; noha je
na brzdovom pedáli.
Dodržujte bezpečnostné pokyny.
Viac informácií o ručnej či elektrickej parkovacej brzde
nájdete v príslušnej rubrike.
01
Palubn

20
DS4_sk _Chap01_instruments- de-bord_ed01-2016
Brzdenietrvalo, združená s
kontrolkou STOP. Výrazný pokles hladiny brzdovej
kvapaliny v brzdovom okruhu. Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok.
Doplňte hladinu vhodnou brzdovou kvapalinou
odporúčanou spoločnosťou CITROËN.
Ak problém pretrváva, nechajte si okruh preveriť v
servisnej sieti CITROËN alebo v kvalifikovanom servise.
+ trvalo, združená s
kontrolkou poruchy
činnosti elektrickej
parkovacej brzdy,
v prípade ak je
uvoľnená.Porucha brzdového okruhu.
Bezpodmienečne zastavte vozidlo v čo najlepších
bezpečnostných podmienkach.
Zastavte, vypnite zapaľovanie a obráťte sa na servisnú
sieť CITROËN alebo na kvalifikovaný servis.
+ trvalo, združená s
kontrolkami STOP
a ABS.Porucha elektronického deliča
brzdného účinku (REF).
Bezpodmienečne zastavte vozidlo za čo najlepších
bezpečnostných podmienok.
Vozidlo si nechajte skontrolovať v sieti CITROËN alebo
v kvalifikovanom servise.
Kontrolka
svietiPríčina Činnosti / Pozorovania
Porucha
elektrickej
parkovacej brzdy trvalo svieti.
Elektrická parkovacia brzda je
nefunkčná. Urýchlene sa obráťte na sieť CITROËN alebo iný
kvalifikovaný servis.
Viac informácií o Elektrickej parkovacej brzde
nájdete v príslušnej rubrike.
01
Palubné pr

21
DS4_sk _Chap01_instruments- de-bord_ed01-2016

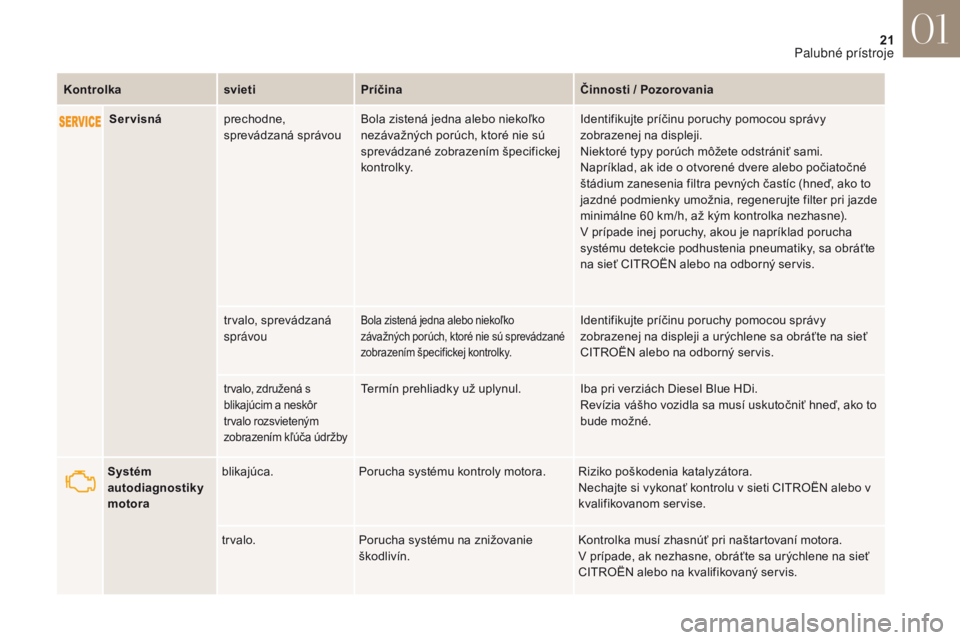

Servisnáprechodne,
sprevádzaná správou Bola zistená jedna alebo niekoľko
nezávažných porúch, ktoré nie sú
sprevádzané zobrazením špecifickej
ko nt r o lk y. Identifikujte príčinu poruchy pomocou správy
zobrazenej na displeji.
Niektoré typy porúch môžete odstrániť sami.
Napríklad, ak ide o otvorené dvere alebo počiatočné
štádium zanesenia filtra pevných častíc (hneď, ako to
jazdné podmienky umožnia, regenerujte filter pri jazde
minimálne 60 km/h, až kým kontrolka nezhasne).
V prípade inej poruchy, akou je napríklad porucha
systému detekcie podhustenia pneumatiky, sa obráťte
na sieť CITROËN alebo na odborný servis.
trvalo, sprevádzaná
správou
Bola zistená jedna alebo niekoľko
závažných porúch, ktoré nie sú sprevádzané
zobrazením špecifickej kontrolky.Identifikujte príčinu poruchy pomocou správy
zobrazenej na displeji a urýchlene sa obráťte na sieť
CITROËN alebo na odborný servis.
trvalo, združená s
blikajúcim a neskôr
trvalo rozsvieteným
zobrazením kľúča údržbyTermín prehliadky už uplynul. Iba pri verziách Diesel Blue HDi. Revízia vášho vozidla sa musí uskutočniť hneď, ako to
bude možné.
Kontrolka
svietiPríčina Činnosti / Pozorovania
Systém
autodiagnostiky
motora blikajúca.
Porucha systému kontroly motora. Riziko poškodenia katalyzátora.
Nechajte si vykonať kontrolu v sieti CITROËN alebo v
kvalifikovanom servise.
tr valo. Porucha systému na znižovanie
škodlivín. Kontrolka musí zhasnúť pri naštartovaní motora.
V prípade, ak nezhasne, obráťte sa urýchlene na sieť
CITROËN alebo na kvalifikovaný servis.
01
Palubné pr

22
DS4_sk _Chap01_instruments- de-bord_ed01-2016
KontrolkasvietiPríčina Činnosti / Pozorovania
Protiblokovací
systém kolies
(ABS) tr valo.
Porucha protiblokovacieho systému
kolies. Vozidlo si zachová klasický spôsob brzdenia.
Jazdite opatrne s obmedzenou rýchlosťou a urýchlene
sa obráťte na sieť CITROËN alebo na kvalifikovaný
servis.
Dynamická
kontrola stability
(CDS/ASR) Bliká
Regulácia systému sa aktivuje. Systém optimalizuje prenos hnacej sily a prispieva k
zlepšeniu smerovej stability vozidla.
Trvalo, spojená s
rozsvietením kontrolky
tlačidla deaktivácie,
sprevádzaná
zvukovým signálom a
správou Systém CDS/ASR alebo asistent
rozjazdu do svahu majú poruchu.
Dajte si systém skontrolovať prostredníctvom siete
CITROËN alebo odborného servisu.
Minimálna
hladina paliva
Trvalo, sprevádzaná
zvukovým signálom a
správou Pri prvom rozsvietení vám zostáva
v palivovej nádrži približne 6
litrov
paliva.
V tomto okamihu začína vozidlo
jazdiť na rezervné množstvo paliva. Bezpodmienečne doplňte palivo, aby ste sa vyhli
poruche.
Pokiaľ sa palivo dostatočne nedoplnilo, táto kontrolka
sa rozsvieti po každom naštartovaní a je sprevádzaná
zvukovým signálom a správou.
Tento zvukový signál a správa opakujú stále častejšie,
ako sa hladina blíži k „0“
.
Objem palivovej nádrže: približne 60
litrov.
Nikdy nejazdite s vozidlom až do úplného
spotrebovania paliva, mohlo by dôjsť k poškodeniu
systému na redukciu škodlivín a vstrekovacieho
systému.
