424
Gérer les imprévus

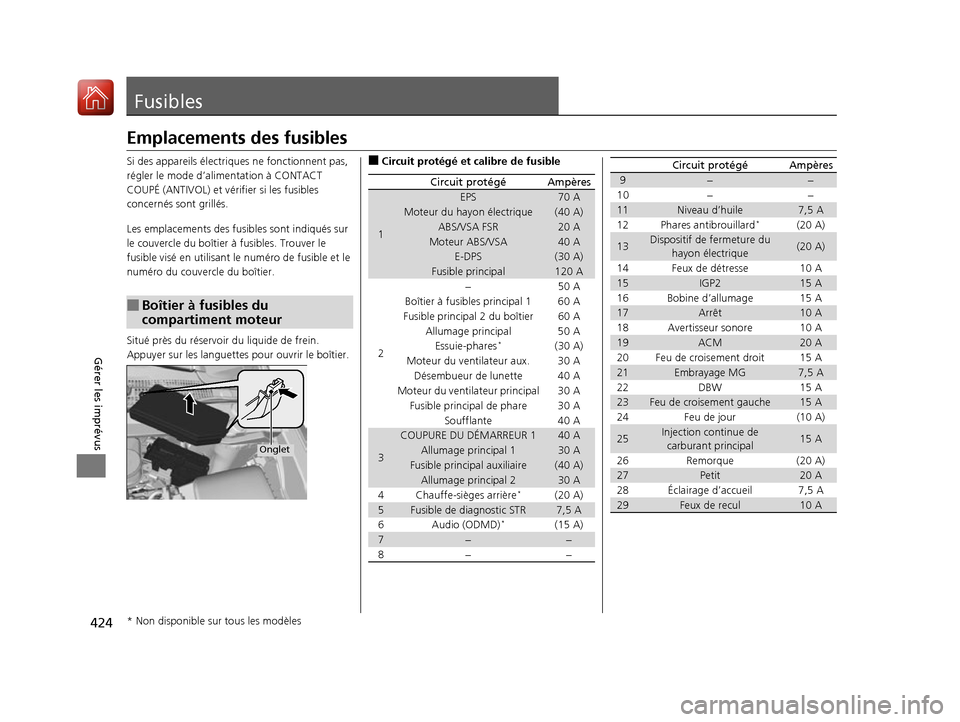

Fusibles
Emplacements des fusibles
Si des appareils électriques ne fonctionnent pas,
régler le mode d’alimentation à CONTACT
COUPÉ (ANTIVOL) et vérifier si les fusibles
concernés sont grillés.
Les emplacements des fusibles sont indiqués sur
le couvercle du boîtier à fusibles. Trouver le
fusible visé en utilisant le numéro de fusible et le
numéro du couvercle du boîtier.
Situé près du réservoir du liquide de frein.
Appuyer sur les languettes pour ouvrir le boîtier.
■Boîtier à fusibles du
compartiment moteur
Onglet
■Circuit protégé et calibre de fusible
Circuit protégéAmpères
1
EPS70 A
Moteur du hayon électrique(40 A)
ABS/VSA FSR20 A
Moteur ABS/VSA40 A
E-DPS(30 A)
Fusible principal120 A
2
−50 A
Boîtier à fusibles principal 1 60 A
Fusible principal 2 du boîtier60 A
Allumage principal 50 A
Essuie-phares*(30 A)
Moteur du ventilateur aux. 30 A Désembueur de lunette 40 A
Moteur du ventilateur principal 30 A
Fusible principal de phare 30 A Soufflante 40 A
3
COUPURE DU DÉMARREUR 140 A
Allumage principal 130 A
Fusible principal auxiliaire(40 A)
Allumage principal 230 A
4 Chauffe-siè ges arrière*(20 A)
5Fusible de diagnostic STR7,5 A
6 Audio (ODMD)*(15 A)
7−−
8− −
9−−
10 − −
11Niveau d’huile7,5 A
12 Phares antibrouillard*(20 A)
13Dispositif de fermeture du hayon électrique(20 A)
14 Feux de détresse 10 A
15IGP215 A
16 Bobine d’allumage 15 A
17Arrêt10 A
18 Avertisseur sonore 10 A
19ACM20 A
20 Feu de croisement droit 15 A
21Embrayage MG7,5 A
22 DBW 15 A
23Feu de croisement gauche15 A
24 Feu de jour (10 A)
25Injection continue de
carburant principal15 A
26 Remorque (20 A)
27Petit20 A
28 Éclairage d’accueil 7,5 A
29Feux de recul10 A
Circuit protégéAmpères
* Non disponible sur tous les modèles
17 ACURA RDX-33TX4C400.book Page 424 Friday, February 19, 2016 6:58 PM

425

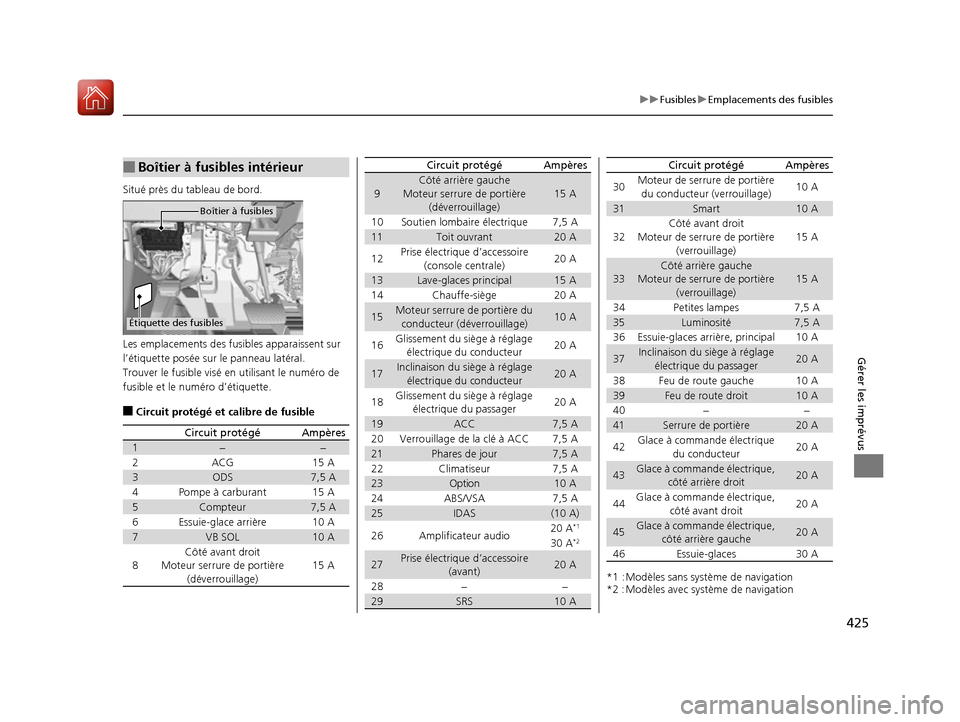

uuFusibles uEmplacements des fusibles
Gérer les imprévus
Situé près du tableau de bord.
Les emplacements des fusi bles apparaissent sur
l’étiquette posée sur le panneau latéral.
Trouver le fusible visé en utilisant le numéro de
fusible et le numéro d’étiquette.
■Circuit protégé et calibre de fusible
■Boîtier à fusibles intérieur
Boîtier à fusibles
Étiquette des fusibles
Circuit protégéAmpères
1−−
2ACG15 A
3ODS7,5 A
4Pompe à carburant15 A
5Compteur7,5 A
6Essuie-glace arrière10 A
7VB SOL10 A
8
Côté avant droit
Moteur serrur e de portière
(déverrouillage)
15 A
9Côté arrière gauche
Moteur serrure de portière
(déverrouillage)15 A
10 Soutien lombaire électrique 7,5 A
11Toit ouvrant20 A
12 Prise électrique
d’accessoire
(console centrale) 20 A
13Lave-glaces principal15 A
14 Chauffe-siège 20 A
15Moteur serrure de portière du
conducteur (déverrouillage)10 A
16 Glissement du siège à réglage
électrique du conducteur 20 A
17Inclinaison du siège à réglage
électrique du conducteur20 A
18 Glissement du siège à réglage
électrique du passager 20 A
19ACC7,5 A
20 Verrouillage de la clé à ACC 7,5 A
21Phares de jour7,5 A
22 Climatiseur 7,5 A
23Option10 A
24 ABS/VSA 7,5 A
25IDAS(10 A)
26 Amplificateur audio 20 A*1
30 A*2
27Prise électrique
d’accessoire
(avant)20 A
28 − −
29SRS10 A
Circuit protégéAmpères
*1 : Modèles sans sy stème de navigation
*2 : Modèles avec système de navigation 30
Moteur de serr
ure de portière
du conducteur (verrouillage) 10 A
31Smart10 A
32 Côté avant droit
Moteur de serr ure de portière
(verrouillage) 15 A
33Côté arrière gauche
Moteur de serr ure de portière
(verrouillage)15 A
34 Petites lampes 7,5 A
35Luminosité7,5 A
36 Essuie-glaces arrière, principal 10 A
37Inclinaison du siège à réglage électrique du passager20 A
38 Feu de route gauche 10 A
39Feu de route droit10 A
40 − −
41Serrure de portière20 A
42 Glace à commande électrique
du conducteur 20 A
43Glace à commande électrique,
côté arrière droit20 A
44 Glace à commande électrique,
côté avant droit 20 A
45Glace à commande électrique,
côté arrière gauche20 A
46 Essuie-glaces 30 A
Circuit protégéAmpères
17 ACURA RDX-33TX4C400.book Page 425 Friday, February 19, 2016 6:58 PM

426
uuFusibles uVérification et remplacement des fusibles
Gérer les imprévus

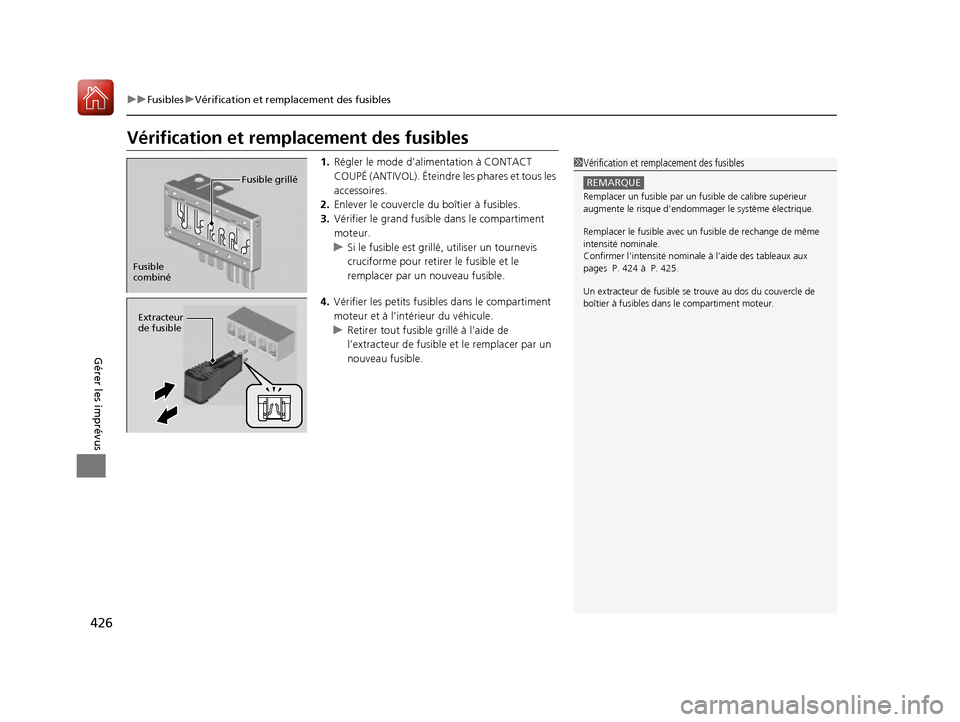

Vérification et remplacement des fusibles
1. Régler le mode d’al imentation à CONTACT
COUPÉ (ANTIVOL). Éteindre les phares et tous les
accessoires.
2. Enlever le couvercle du boîtier à fusibles.
3. Vérifier le grand fusibl e dans le compartiment
moteur.
u Si le fusible est grillé , utiliser un tournevis
cruciforme pour retirer le fusible et le
remplacer par un nouveau fusible.
4. Vérifier les petits fusibles dans le compartiment
moteur et à l’inté rieur du véhicule.
u Retirer tout fusible grillé à l’aide de
l’extracteur de fusible et le remplacer par un
nouveau fusible.1 Vérification et remplacement des fusibles
REMARQUE
Remplacer un fusible par un fusible de calibre supérieur
augmente le risque d’endo mmager le système électrique.
Remplacer le fusible avec un fusible de rechange de même
intensité nominale.
Confirmer l’intensité nominale à l’aide des tableaux aux
pages P. 424 à P. 425.
Un extracteur de fusible se trouve au dos du couvercle de
boîtier à fusibles dans le compartiment moteur.
Fusible
combiné Fusible grillé
Extracteur
de fusible
17 ACURA RDX-33TX4C400.book Page 426
Friday, February 19, 2016 6:58 PM

427
Gérer les imprévus

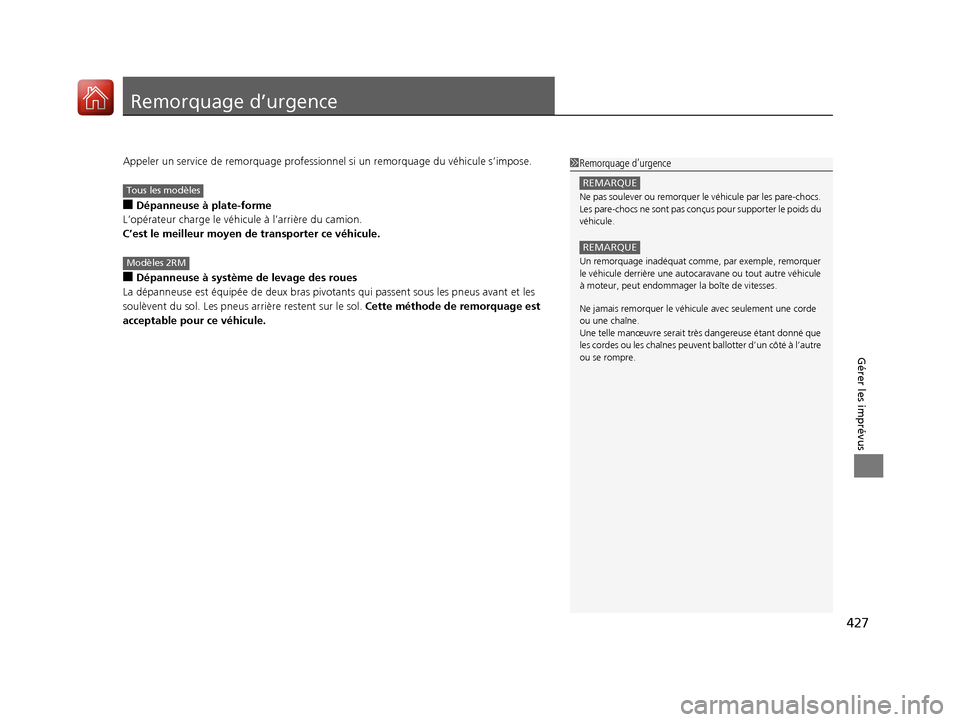

Remorquage d’urgence
Appeler un service de remorquage professionnel si un remorquage du véhicule s’impose.
■Dépanneuse à plate-forme
L’opérateur charge le véhi cule à l’arrière du camion.
C’est le meilleur moyen de transporter ce véhicule.
■Dépanneuse à système de levage des roues
La dépanneuse est équipé e de deux bras pivotants qui passe nt sous les pneus avant et les
soulèvent du sol. Les pneus ar rière restent sur le sol. Cette méthode de remorquage est
acceptable pour ce véhicule.
1 Remorquage d’urgence
REMARQUE
Ne pas soulever ou remorquer le véhicule par les pare-chocs.
Les pare-chocs ne sont pas conçus pour supporter le poids du
véhicule.
REMARQUE
Un remorquage inadéquat comme, par exemple, remorquer
le véhicule derrière une autoca ravane ou tout autre véhicule
à moteur, peut endommager la boîte de vitesses.
Ne jamais remorquer le véhicule avec seulement une corde
ou une chaîne.
Une telle manœuvre serait trè s dangereuse étant donné que
les cordes ou les chaînes peuvent ballotter d’un côté à l’autre
ou se rompre.
Tous les modèles
Modèles 2RM
17 ACURA RDX-33TX4C400.book Page 427 Friday, February 19, 2016 6:58 PM

428
Gérer les imprévus

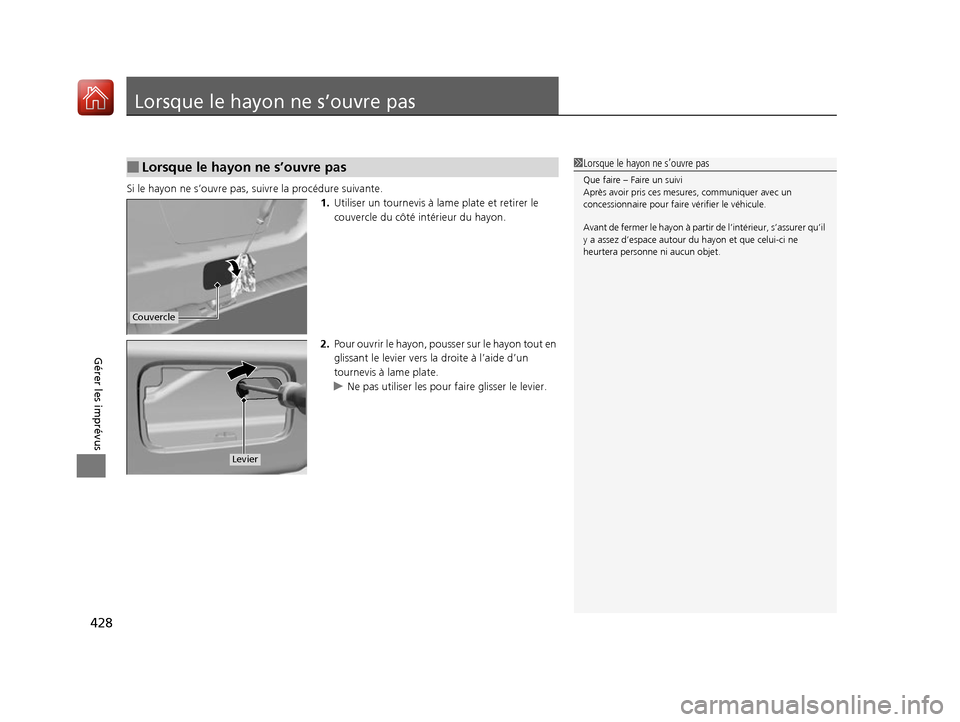

Lorsque le hayon ne s’ouvre pas
Si le hayon ne s’ouvre pas, suivre la procédure suivante.
1.Utiliser un tournevis à lame plate et retirer le
couvercle du côté intérieur du hayon.
2. Pour ouvrir le hayon, pousse r sur le hayon tout en
glissant le levier vers la droite à l’aide d’un
tournevis à lame plate.
u Ne pas utiliser les pour faire glisser le levier.
■Lorsque le hayon ne s’ouvre pas1Lorsque le hayon ne s’ouvre pas
Que faire – Faire un suivi
Après avoir pris ces mesures, communiquer avec un
concessionnaire pour faire vérifier le véhicule.
Avant de fermer le hayon à partir de l’intérieur, s’assurer qu’il
y a assez d’espace autour du hayon et que celui-ci ne
heurtera personne ni aucun objet.
Couvercle
Levier
17 ACURA RDX-33TX4C400.book Page 428 Friday, February 19, 2016 6:58 PM

429

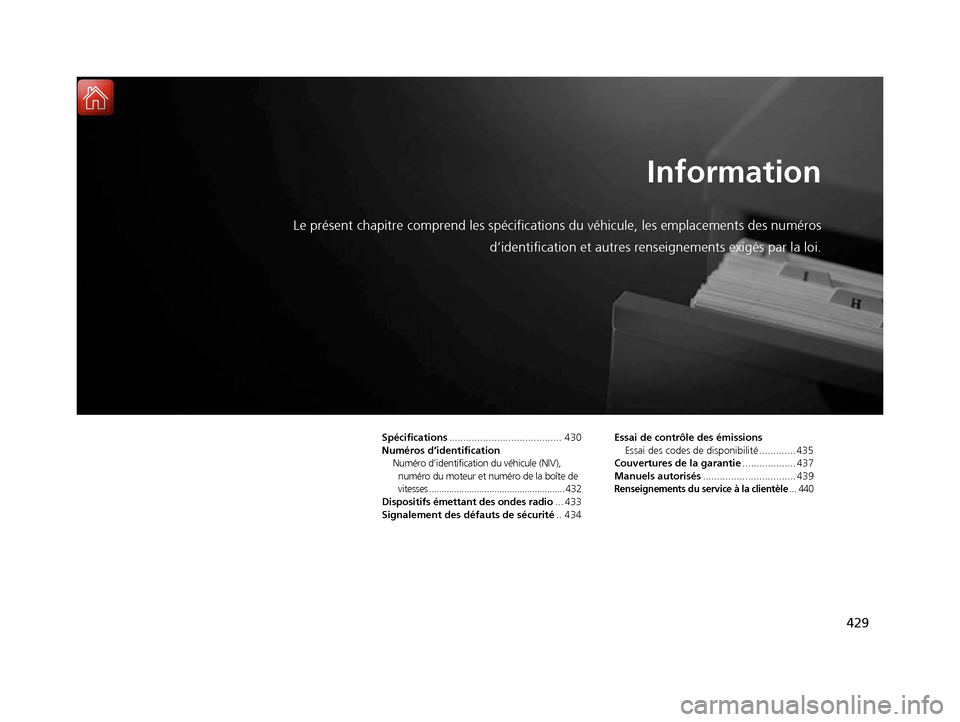

Information
Le présent chapitre comprend les spécifications du véhicule, les emplacements des numéros
d’identification et autres rens eignements exigés par la loi.
Spécifications........................................ 430
Numéros d’identification
Numéro d’identification du véhicule (NIV), numéro du moteur et numéro de la boîte de
vitesses ...................................................... 432
Dispositifs émettant des ondes radio ... 433
Signalement des défauts de sécurité .. 434Essai de contrôle des émissions
Essai des codes de disponibilité ............. 435
Couvertures de la garantie ................... 437
Manuels autorisés ................................. 439
Renseignements du serv ice à la clientèle... 440
17 ACURA RDX-33TX4C400.book Page 429 Friday, February 19, 2016 6:58 PM

430
Information

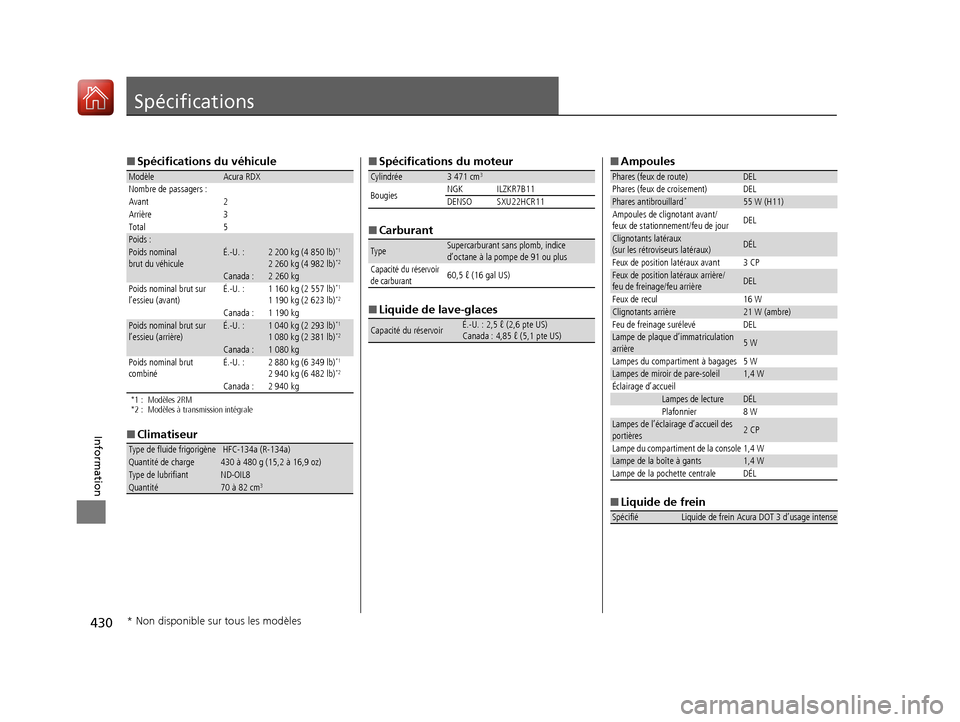

Spécifications
■Spécifications du véhicule
*1 : Modèles 2RM
*2 : Modèles à transmission intégrale
■Climatiseur
ModèleAcura RDX
Nombre de passagers :
Avant 2
Arrière 3
Total 5
Poids :Poids nominal
brut du véhiculeÉ.-U. :2 200 kg (4 850 lb)*1
2 260 kg (4 982 lb)*2
Canada :2 260 kgPoids nominal brut sur
l’essieu (avant)É.-U. :1 160 kg (2 557 lb)*1
1 190 kg (2 623 lb)*2
Canada :1 190 kgPoids nominal brut sur
l’essieu (arrière)É.-U. :1 040 kg (2 293 lb)*1
1 080 kg (2 381 lb)*2
Canada :1 080 kg
Poids nominal brut
combiné É.-U. : 2 880 kg (6 349 lb)*1
2 940 kg (6 482 lb)*2
Canada : 2 940 kg
Type de fluide frigorigène HFC-134a (R-134a)Quantité de charge430 à 480 g (15,2 à 16,9 oz)Type de lubrifiantND-OIL8Quantité70 à 82 cm3
■
Spécifications du moteur
■ Carburant
■ Liquide de lave-glaces
Cylindrée3 471 cm3
Bougies NGK ILZKR7B11
DENSO SXU22HCR11
TypeSupercarburant sans plomb, indice
d’octane à la pompe de 91 ou plus
Capacité du réservoir
de carburant60,5 ℓ (16 gal US)
Capacité du réservoirÉ.-U. : 2,5 ℓ (2,6 pte US)
Canada : 4,85 ℓ (5,1 pte US)
■
Ampoules
■ Liquide de frein
Phares (feux de route)DEL
Phares (feux de croisement) DEL
Phares antibrouillard*55 W (H11)
Ampoules de clignotant avant/
feux de stationnement/feu de jour DEL
Clignotants latéraux
(sur les rétroviseurs latéraux)DÉL
Feux de position latéraux avant 3 CP
Feux de position latéraux arrière/
feu de freinage/feu arrièreDEL
Feux de recul 16 W
Clignotants arrière21 W (ambre)
Feu de freinage surélevé DEL
Lampe de plaque d’immatriculation
arrière5 W
Lampes du compartiment à bagages 5 W
Lampes de miroir de pare-soleil1,4 W
Éclairage d’accueil
Lampes de lectureDÉL
Plafonnier 8 W
Lampes de l’éclairage d’accueil des
portières2 CP
Lampe du compartiment de la console 1,4 W
Lampe de la boîte à gants1,4 W
Lampe de la pochette centrale DÉL
SpécifiéLiquide de frein Acura DOT 3 d’usage intense
* Non disponible sur tous les modèles
17 ACURA RDX-33TX4C400.book Page 430 Friday, February 19, 2016 6:58 PM

431

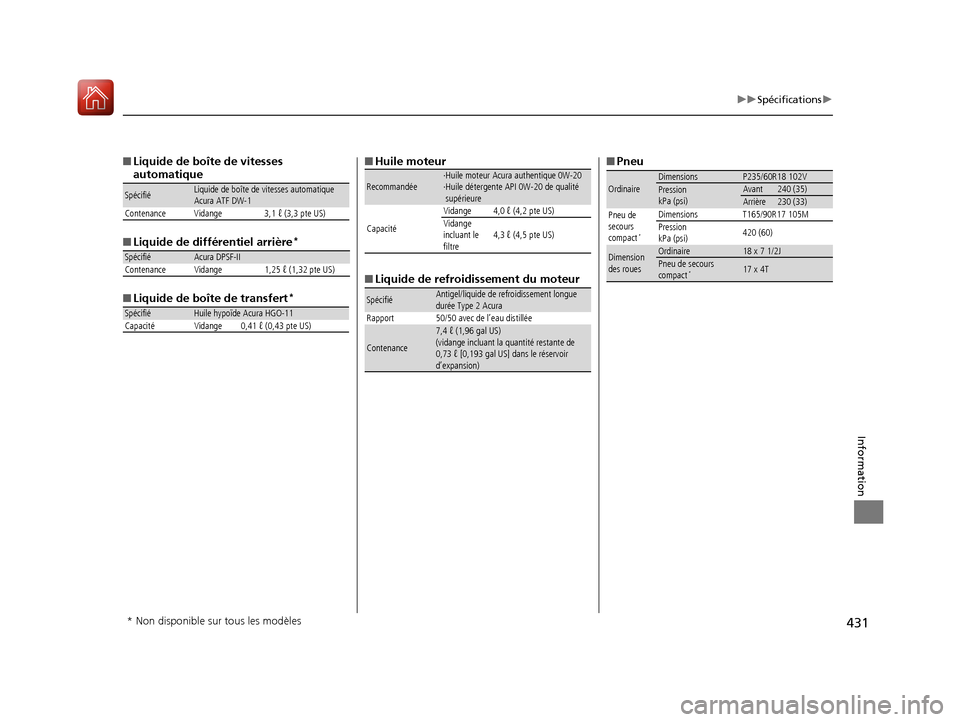

uuSpécifications u
Information
■Liquide de boîte de vitesses
automatique
■ Liquide de différentiel arrière
*
■Liquide de boîte de transfert*
SpécifiéLiquide de boîte de vitesses automatique
Acura ATF DW-1
Contenance Vidange 3,1 ℓ (3,3 pte US)
SpécifiéAcura DPSF-II
Contenance Vidange 1,25 ℓ (1,32 pte US)
SpécifiéHuile hypoïde Acura HGO-11
Capacité Vidange 0,41 ℓ (0,43 pte US)
■ Huile moteur
■ Liquide de refroidissement du moteur
Recommandée·Huile moteur Acura authentique 0W-20
·Huile détergente API 0W-20 de qualité
supérieure
Capacité Vidange 4,0 ℓ (4,2 pte US)
Vidange
incluant le
filtre
4,3 ℓ (4,5 pte US)
SpécifiéAntigel/liquide de refroidissement longue
durée Type 2 Acura
Rapport 50/50 avec de l’eau distillée
Contenance
7,4 ℓ (1,96 gal US)
(vidange incluant la quantité restante de
0,73 ℓ [0,193 gal US] dans le réservoir
d’expansion)
■ Pneu
OrdinaireDimensionsP235/60R18 102VPression
kPa (psi)Avant240 (35)Arrière230 (33)
Pneu de
secours
compact
*
Dimensions T165/90R17 105M
Pression
kPa (psi) 420 (60)
Dimension
des rouesOrdinaire18 x 7 1/2JPneu de secours
compact*17 x 4T
* Non disponible sur tous les modèles
17 ACURA RDX-33TX4C400.book Page 431
Friday, February 19, 2016 6:58 PM
