2016 TOYOTA VERSO Návod na použití (in Czech)

5

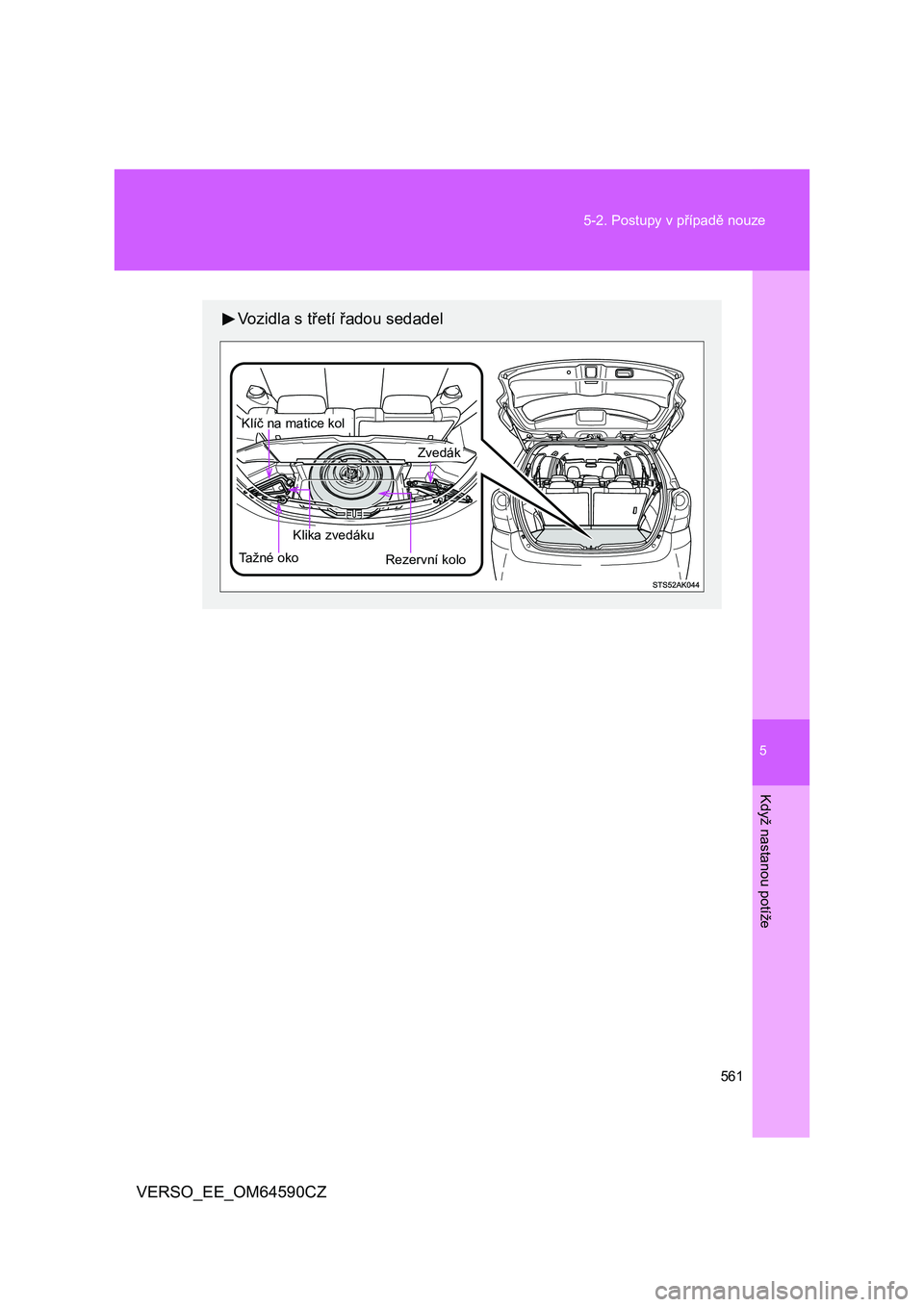

561 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Vozidla s třetí řadou sedadel
Rezervní kolo
Klika zvedáku
Zvedák
Klíč na matice kol
Tažné oko

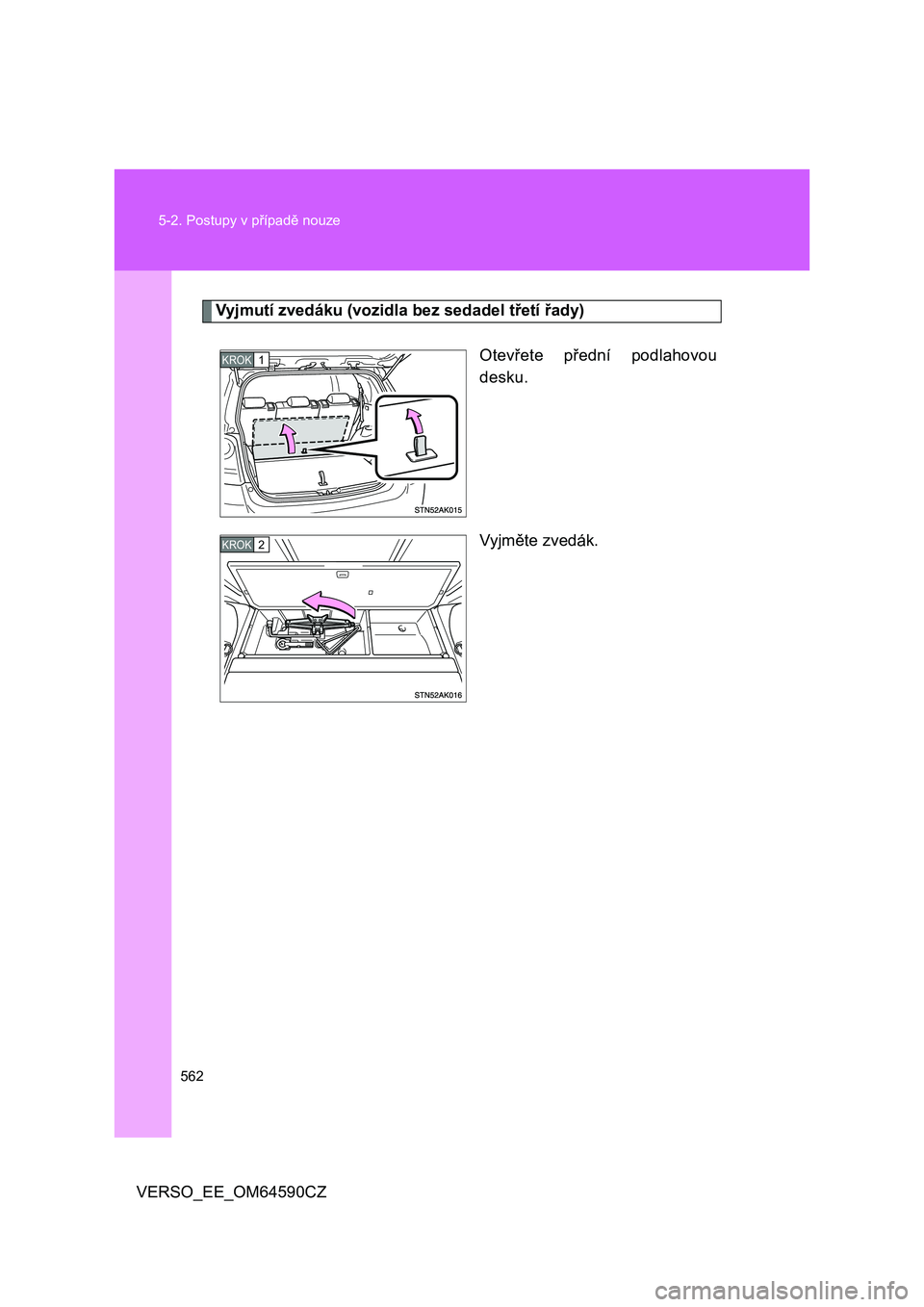

562 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZ
Vyjmutí zvedáku (vozidla bez sedadel třetí řady)
Otevřete přední podlahovou
desku.
Vyjměte zvedák.
KROK1
KROK2

5

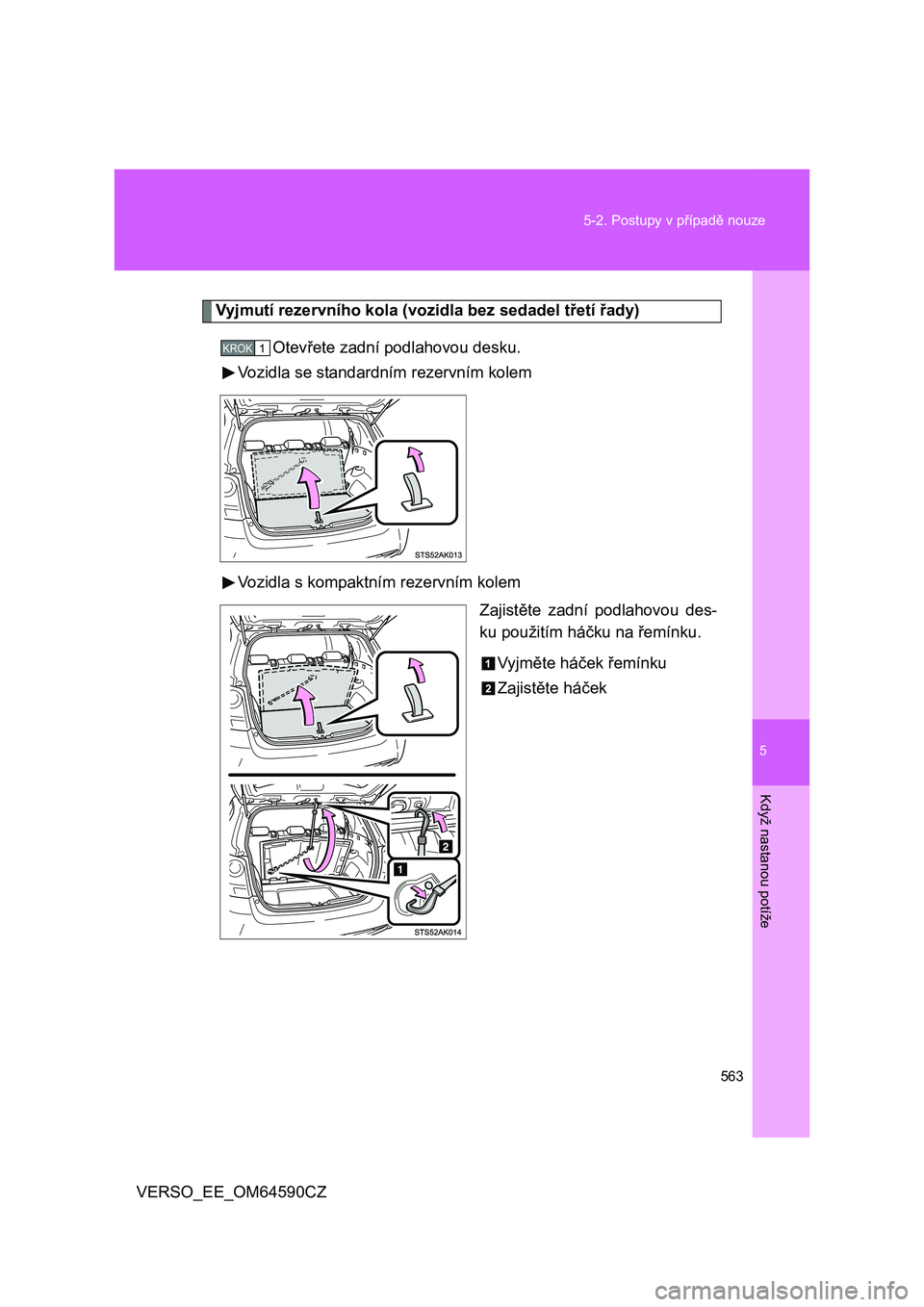

563 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Vyjmutí rezervního kola (vozidla bez sedadel třetí řady)
Otevřete zadní podlahovou desku.
Vozidla se standardním rezervním kolem
Vozidla s kompaktním rezervním kolem
Zajistěte zadní podlahovou des-
ku použitím háčku na řemínku.
Vyjměte háček řemínku
Zajistěte háček
KROK1

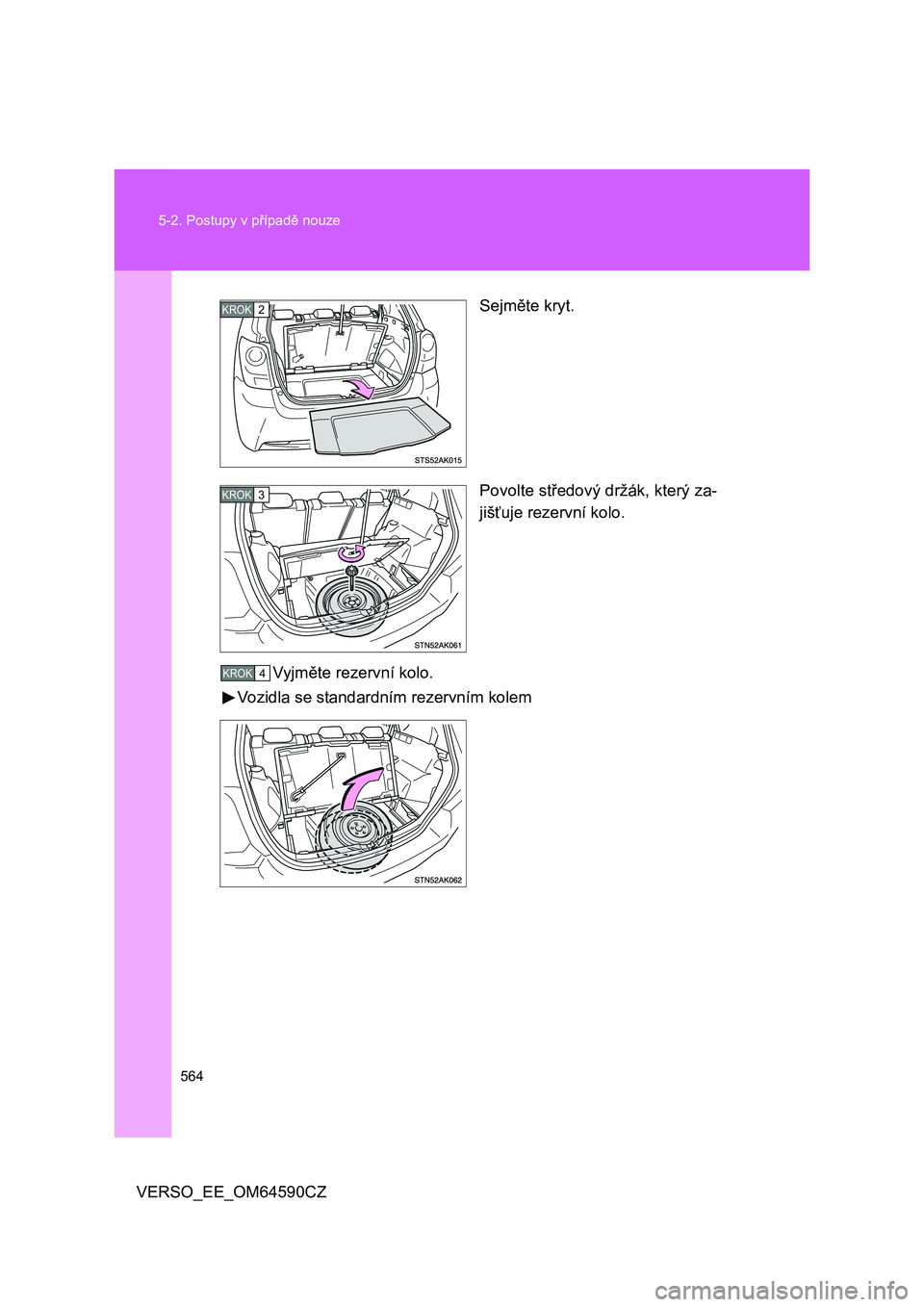

564 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZSejměte kryt.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjměte rezervní kolo.
Vozidla se standardním rezervním kolem
KROK2
KROK3
KROK4

5
565 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZVozidla s kompaktním rezervním kolem
Vyjmutí zvedáku a rezervního kola (vozidla se sedadly třetí řady)
Ujistěte se, že sedadlo třetí řady je v nejvíce vzpřímené poloze.
Otevřete podlahovou desku.
Dejte pozor, aby podlahová deska
nespadla neočekávaně dopředu.
Vyjměte zvedák.
Dotáhnout
Povolit
KROK1
KROK2
KROK3

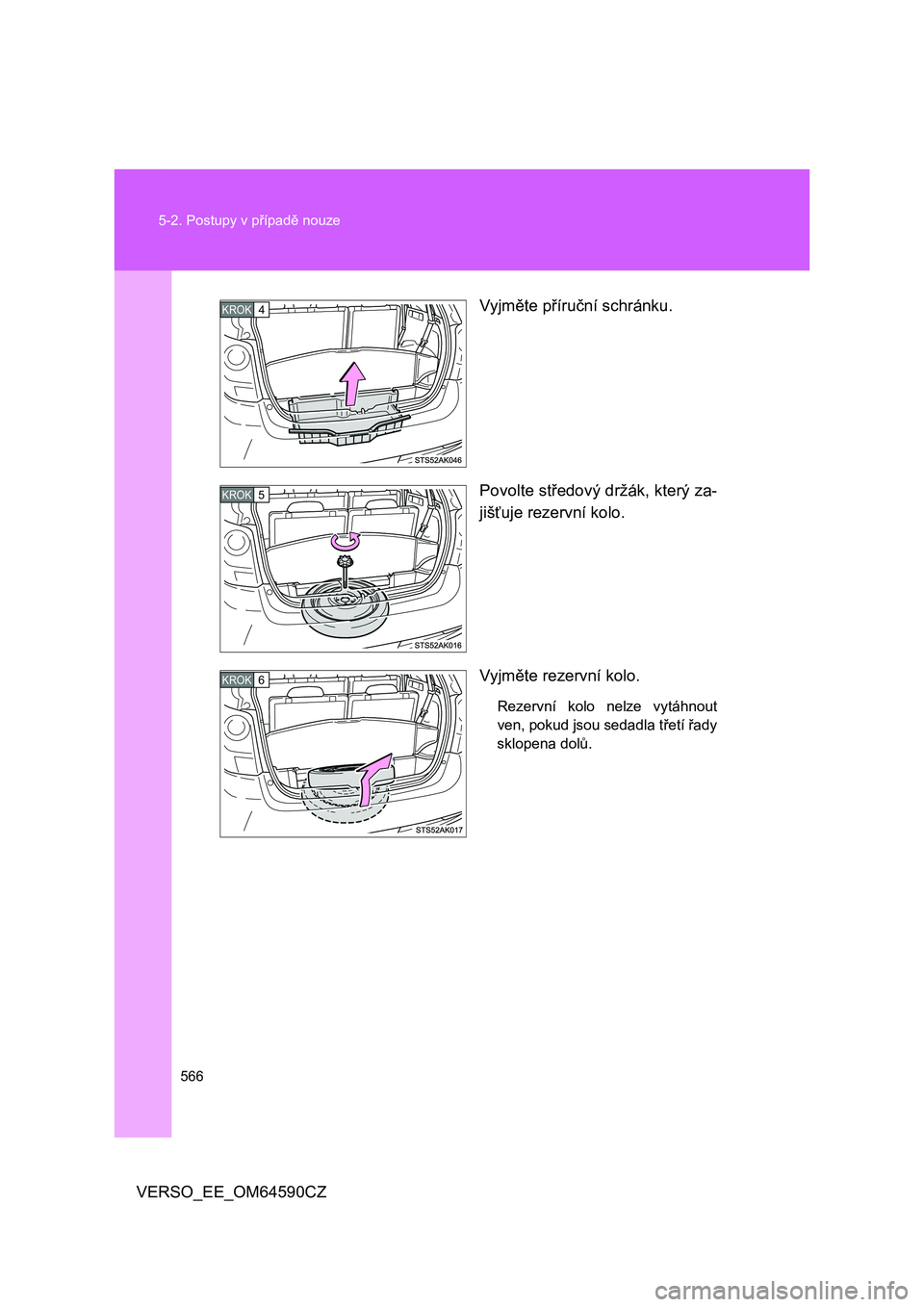

566 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZVyjměte příruční schránku.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjměte rezervní kolo.
Rezervní kolo nelze vytáhnout
ven, pokud jsou sedadla třetí řady
sklopena dolů.
KROK4
KROK5
KROK 6

5

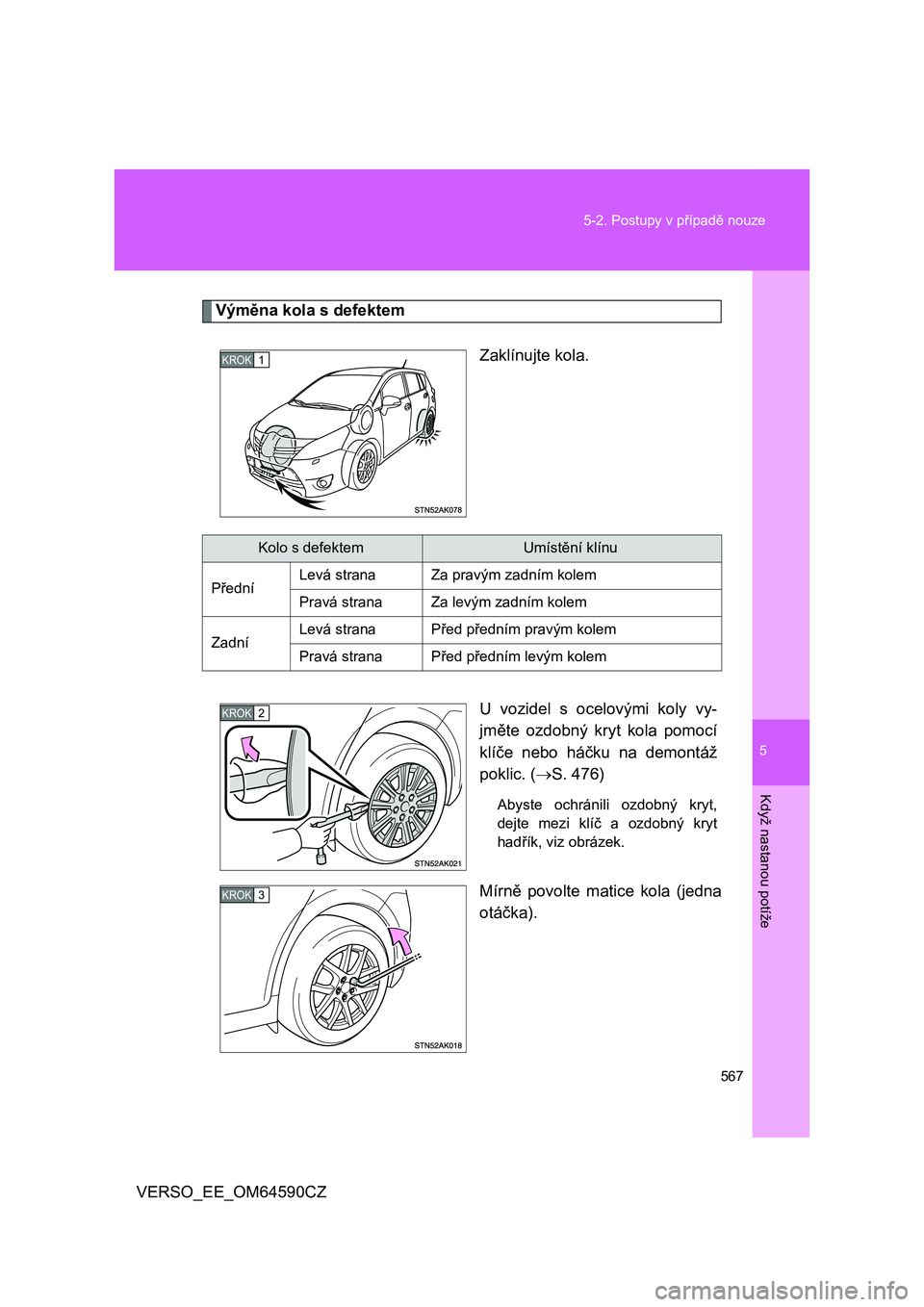

567 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Výměna kola s defektem
Zaklínujte kola.
U vozidel s ocelovými koly vy-
jměte ozdobný kryt kola pomocí
klíče nebo háčku na demontáž
poklic. (S. 476)
Abyste ochránili ozdobný kryt,
dejte mezi klíč a ozdobný kryt
hadřík, viz obrázek.
Mírně povolte matice kola (jedna
otáčka).
KROK1
Kolo s defektemUmístění klínu
PředníLevá strana Za pravým zadním kolem
Pravá strana Za levým zadním kolem
ZadníLevá strana Před předním pravým kolem
Pravá strana Před předním levým kolem
KROK2
KROK3

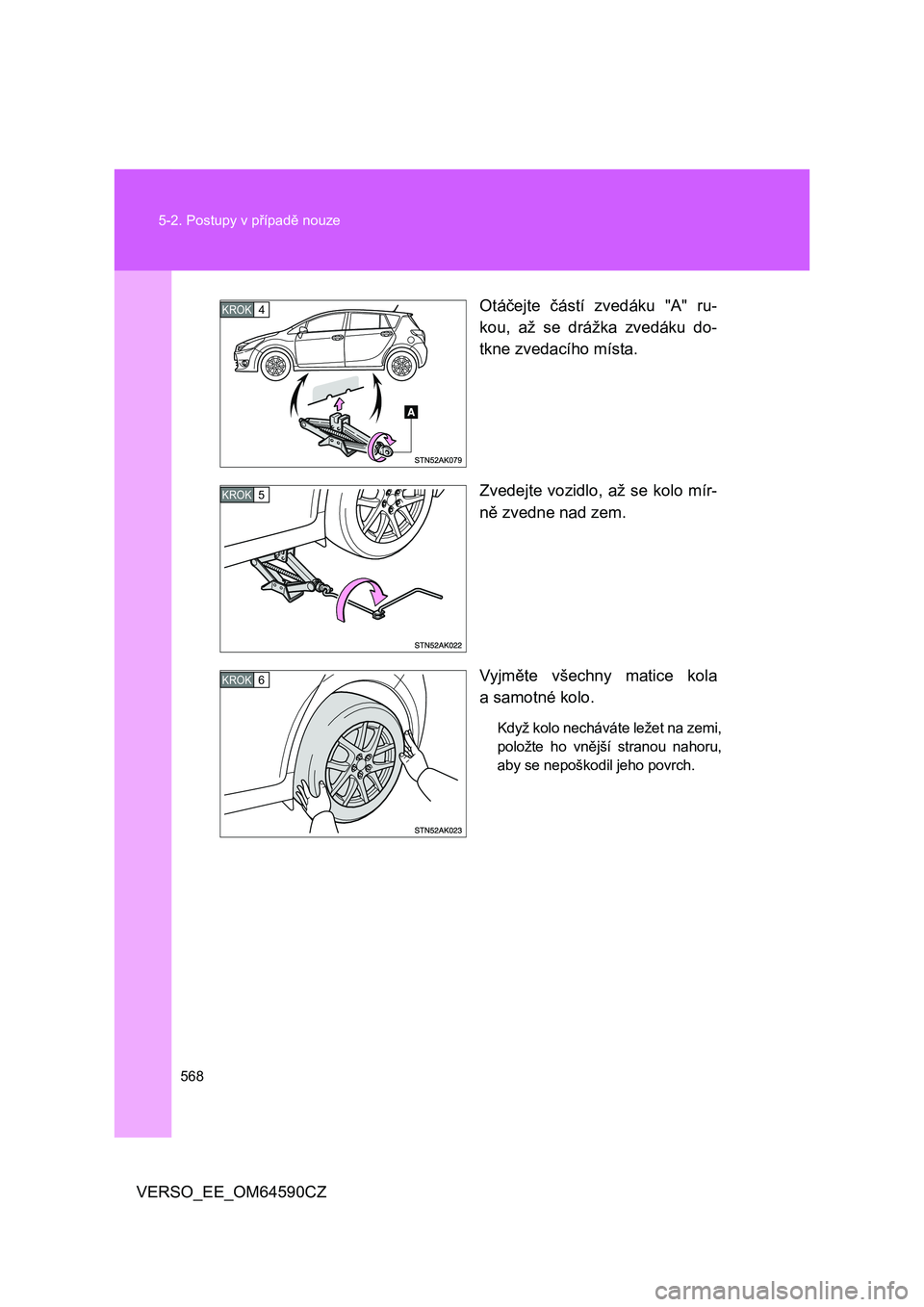

568 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZOtáčejte částí zvedáku "A" ru-
kou, až se drážka zvedáku do-
tkne zvedacího místa.
Zvedejte vozidlo, až se kolo mír-
ně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
KROK4
KROK5
KROK 6
