2016 TOYOTA VERSO Návod na použití (in Czech)

5
577
5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Když dojde k defektu pneumatiky
(vozidla se sadou pro nouzovou opravu pneumatiky)
Vaše vozidlo není vybaveno rezervním kolem, ale místo toho je vyba-
veno sadou pro nouzovou opravu pneumatiky.
Defekt způsobený hřebíkem nebo šroubem, který prošel skrz běhoun
pneumatiky, může být dočasně opraven pomocí sady pro nouzovou
opravu pneumatiky. (Sada obsahuje lahev těsnicího přípravku. Těsni-
cí přípravek lze použít pouze jednou k dočasné opravě jedné pneu-
matiky bez vyjmutí hřebíku nebo šroubu z pneumatiky.) V závislosti
na poškození nemůže být tato sada použita pro opravu pneumatiky.
(S. 580)
Po dočasné opravě pneumatiky pomocí této sady nechte pneumatiku
opravit nebo vyměnit kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným od-
borníkem. Opravy provedené použitím sady pro nouzovou opravu
pneumatiky jsou pouze dočasná opatření. Nechte pneumatiku opravit
a vyměnit co nejdříve.
■Před opravou vozidla
●Zastavte vozidlo na bezpečném místě a na pevném, rovném
povrchu.
●Zabrzděte parkovací brzdu.
●Přesuňte řadicí páku do "P" (Multidrive) nebo "N" (manuální
převodovka).
●Vypněte motor.
●Zapněte varovná světla. (S. 526)

578 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZ

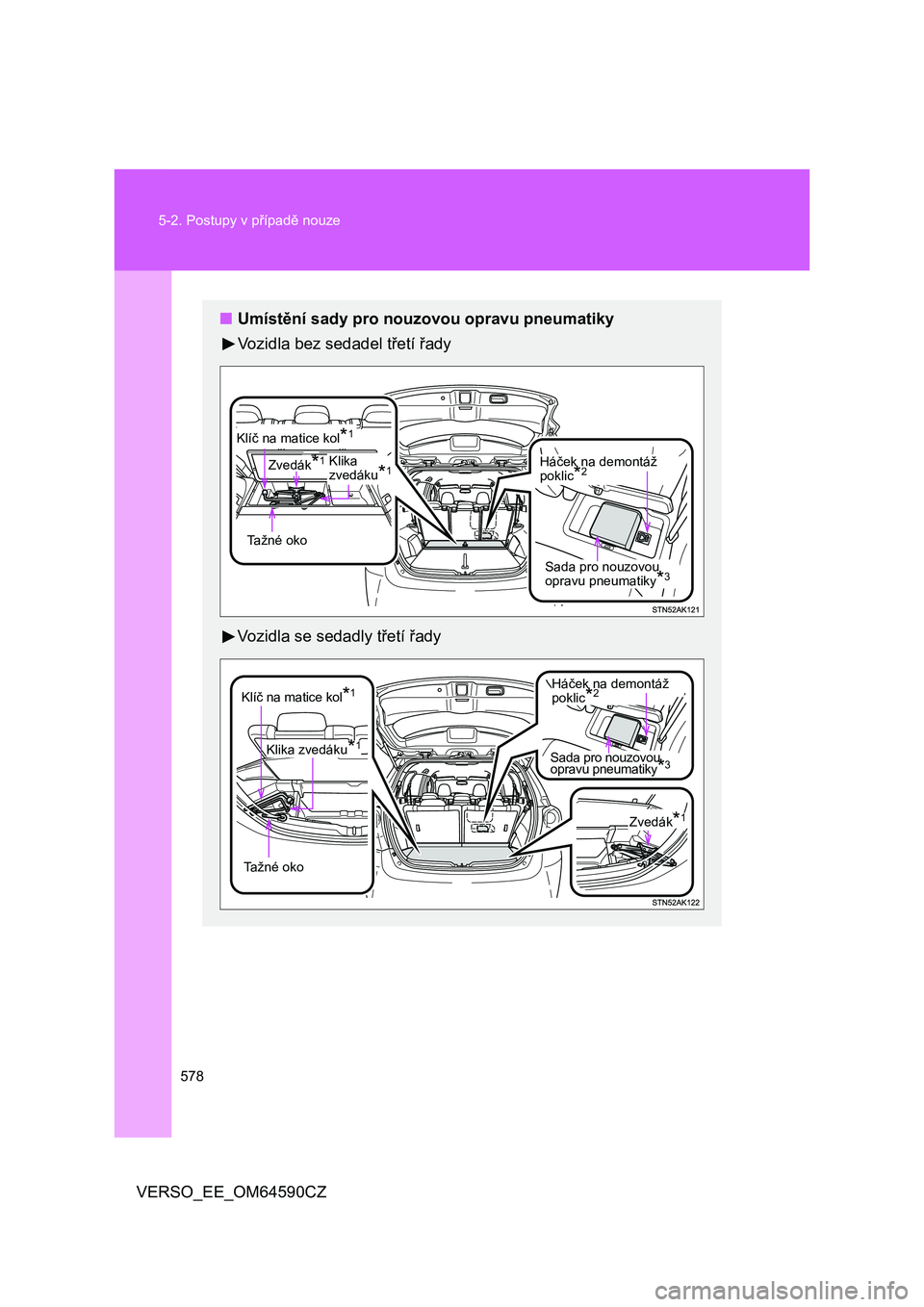

■Umístění sady pro nouzovou opravu pneumatiky
Vozidla bez sedadel třetí řady
Vozidla se sedadly třetí řady
Sada pro nouzovou
opravu pneumatiky*3
Ta ž n é o k o
Zvedák*1Háček na demontáž
poklic*2
Klíč na matice kol*1
Klika
zvedáku*1
Sada pro nouzovou
opravu pneumatiky*3
Tažné oko
Klíč na matice kol*1
Klika zvedáku*1
Háček na demontáž
poklic*2
Zvedák*1

5
579 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
*1: Použijte zvedák, kliku zvedáku a klíč na matice kol. (je-li ve výbavě)
(S. 560)
Zvedák, kliku zvedáku a klíč na matice kol si můžete zakoupit u které-
hokoliv autorizovaného prodejce nebo v servisu Toyota, nebo u jiného
řádně kvalifikovaného a vybaveného odborníka.
*2: Použití háčku na demontáž poklic. (je-li ve výbavě) (S. 476)
*3: Sada pro nouzovou opravu pneumatiky je umístěna v příruční schrán-
ce (typ C). (S. 400)
■Součásti sady pro nouzovou opravu pneumatiky
Spínač kompresoru
Tlakoměr
Napájecí
zástrčka
Černé pouzdro
Nálepky
Tlačítko vypuštění
vzduchu
Tryska
Hadička

580 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZ
Před prováděním nouzové opravy
Zkontrolujte stupeň poškození
pneumatiky.
• Nevytahujte hřebík nebo šroub
z pneumatiky. Vyjmutím před-
mětu se může otvor rozšířit
a znemožnit tak nouzovou opra-
vu pomocí sady.
• Abyste zabránili úniku těsnicího
přípravku, popojeďte s vozi-
dlem tak, aby místo propíchnutí,
pokud je známo, bylo umístěno
na vrcholu pneumatiky.
Vyjmutí sady pro nouzovou opravu pneumatiky
Otevřete příruční schránku (Typ C) (S. 400).
Vyjměte černé pouzdro obsahující sadu pro nouzovou opravu
pneumatiky. (S. 578)
■V následujících případech nemůže být pneumatika opravena pomocí
sady pro nouzovou opravu pneumatiky. Kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota, nebo jiného řádně kvalifiko-
vaného a vybaveného odborníka.
●Když je pneumatika poškozena z důvodu jízdy bez dostatečného tlaku
vzduchu
●Když jsou jakékoliv praskliny nebo poškození kdekoliv na pneumatice,
např. na jejím boku, kromě běhounu
●Když je pneumatika z kola viditelně oddělena
●Když je běhoun rozříznutý nebo poškozený v délce 4 mm nebo více
●Když je poškozeno kolo
●Když jsou poškozeny dvě nebo více pneumatik
●Když na jedné pneumatice proniknou běhounem více než 2 ostré před-
měty, např. hřebíky nebo šrouby
●Když je těsnicí přípravek prošlý
KROK1
KROK2

5
581 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Postup při nouzové opravě
Vyjměte opravnou sadu z černého pouzdra.
Když vyjímáte lahev z originálního sáčku, neroztrhejte ani nevyha-
zujte sáček.
Připevněte 2 nálepky dle obrázku.
Před připevněním nálepek od-
straňte z kola veškeré nečistoty
a vlhkost. Pokud není možné ná-
lepku připevnit, řekněte kterému-
koliv autorizovanému prodejci
nebo servisu Toyota, nebo jinému
řádně kvalifikovanému a vybave-
nému odborníkovi, když nechává-
te pneumatiku opravit a vyměnit,
že byl vstříknut těsnicí přípravek.
Sejměte čepičku z ventilku pro-
píchnuté pneumatiky.
KROK1
KROK2
KROK3
Čepička
Ventilek

582 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZSejměte uzávěr z trysky.
Připojte trysku na ventilek.
Zašroubujte konec trysky směrem
doprava až na doraz.
Lahev by měla být zavěšena svis-
le bez kontaktu se zemí. Pokud
lahev nevisí svisle, pohněte s vo-
zidlem tak, aby byl ventilek pneu-
matiky umístěn správně.
Sejměte uzávěr z lahve.
Vytáhněte hadičku z kompresoru.
KROK4
KROK5
KROK 6
KROK7

5
583 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZPřipojte lahev ke kompresoru.
Zašroubujte konec trysky směrem
doprava až na doraz.
Ujistěte se, že je spínač kompre-
soru vypnutý.
Vyjměte napájecí zástrčku z kom-
presoru.
Připojte napájecí zástrčku do na-
pájecí zásuvky. (S. 404)
KROK 8
KROK9
KROK 10
KROK 11

584 5-2. Postupy v případě nouze
VERSO_EE_OM64590CZZkontrolujte předepsaný tlak huštění.
Umístění štítku - viz obrázek.
Vozidla s levostranným řízením
Vozidla s pravostranným řízením
Nastartujte motor vozidla.
Abyste vstříkli těsnicí prostředek
do pneumatiky, zapněte spínač
kompresoru.
KROK 12
KROK 13
KROK 14
