2016 TOYOTA VERSO Návod na použití (in Czech)

497 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZ
*1: Vozidla s naftovým motorem
*2: Vozidla s benzínovým motorem
*3: Vozidla bez systému bezklíčového nastupování a startování 19 OBD 7,5 A Palubní diagnostický systém
20 STOP 10 ABrzdová světla, třetí brzdové světlo,
protiblokovací brzdový systém,
VSC+, systém zámku řazení, systém
startování
21 SUNROOF 20 A Clona panoramatické střechy
22 DOOR 25 A Systém centrálního zamykání dveří
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Světla pro denní svícení
25 FR FOG 7,5 A Přední mlhová světla
26 AM1
*37,5 A Systém startování
PojistkaAmpérObvod

498 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ■Pod přístrojovým panelem (typ B)
PojistkaAmpérObvod
1 WIPER NO.2 7,5 A Systém dobíjení
2POWER 30 AElektricky ovládaná okna (strana
řidiče)
3 DEF 30 A Odmlžování zadního okna, MIR HTR
■Po výměně pojistky
●Pokud světlo nesvítí ani po výměně pojistky, bude zřejmě potřeba vymě-
nit žárovku. (S. 500)
●Pokud se vyměněná pojistka znovu přepálí, nechte vozidlo zkontrolovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo jiným
řádně kvalifikovaným a vybaveným odborníkem.
■Pokud jsou obvody přetíženy
Pojistky jsou navrženy tak, aby se přepálily, čímž chrání před poškozením
celý kabelový svazek.
■Když měníte žárovky
Toyota doporučuje, abyste používali originální výrobky Toyota určené pro
toto vozidlo. Protože určité žárovky jsou připojeny k obvodům navrženým
pro předcházení přetížení, neoriginální díly nebo díly, které nejsou navrženy
pro toto vozidlo, mohou být nepoužitelné.

499 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZ
VÝSTRAHA
■Abyste zabránili poruchám systémů a požáru vozidla
Dodržujte následující pokyny.
Jejich nedodržení může způsobit poškození vozidla, požár nebo zranění.
●Nikdy nepoužívejte pojistku s vyšší proudovou hodnotou, než předepsa-
nou, nebo jiný předmět namísto pojistky.
●Vždy používejte originální pojistku Toyota nebo ekvivalentní.
Nikdy nenahrazujte pojistku drátkem, ani jako prozatímní opravu.
●Neupravujte pojistky ani pojistkovou skříňku.
UPOZORNĚNÍ
■Před výměnou pojistek
Nechte co nejdříve příčinu elektrického přetížení zjistit a opravit u kteréhoko-
liv autorizovaného prodejce nebo servis Toyota, nebo u jiného řádně kvalifi-
kovaného a vybaveného odborníka.

500
4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

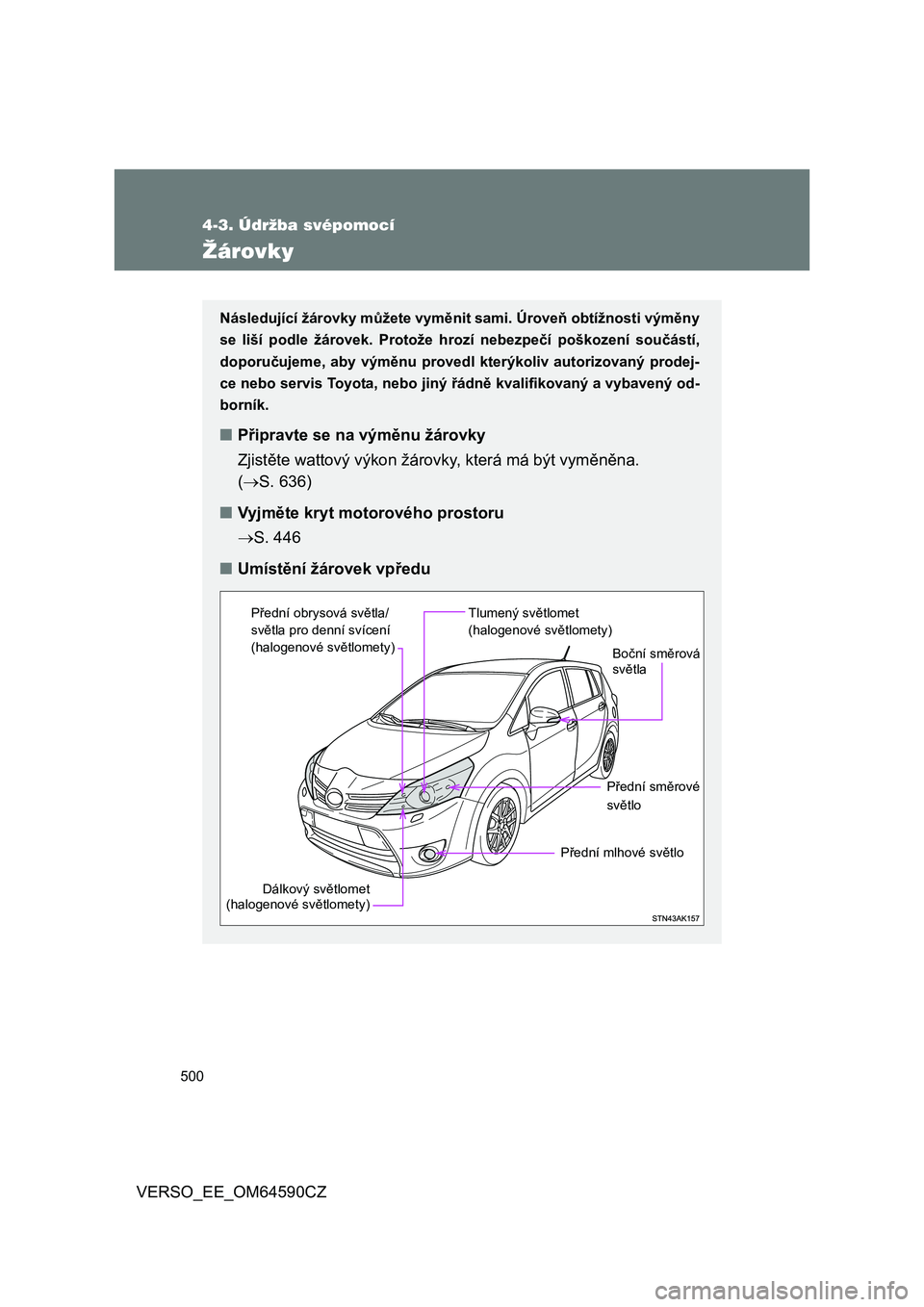

Žárovky
Následující žárovky můžete vyměnit sami. Úroveň obtížnosti výměny
se liší podle žárovek. Protože hrozí nebezpečí poškození součástí,
doporučujeme, aby výměnu provedl kterýkoliv autorizovaný prodej-
ce nebo servis Toyota, nebo jiný řádně kvalifikovaný a vybavený od-
borník.
■Připravte se na výměnu žárovky
Zjistěte wattový výkon žárovky, která má být vyměněna.
(S. 636)
■Vyjměte kryt motorového prostoru
S. 446
■Umístění žárovek vpředu
Dálkový světlomet
(halogenové světlomety)
Tlumený světlomet
(halogenové světlomety)
Přední směrové
světlo
Přední mlhové světlo Přední obrysová světla/
světla pro denní svícení
(halogenové světlomety)
Boční směrová
světla

501 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZ

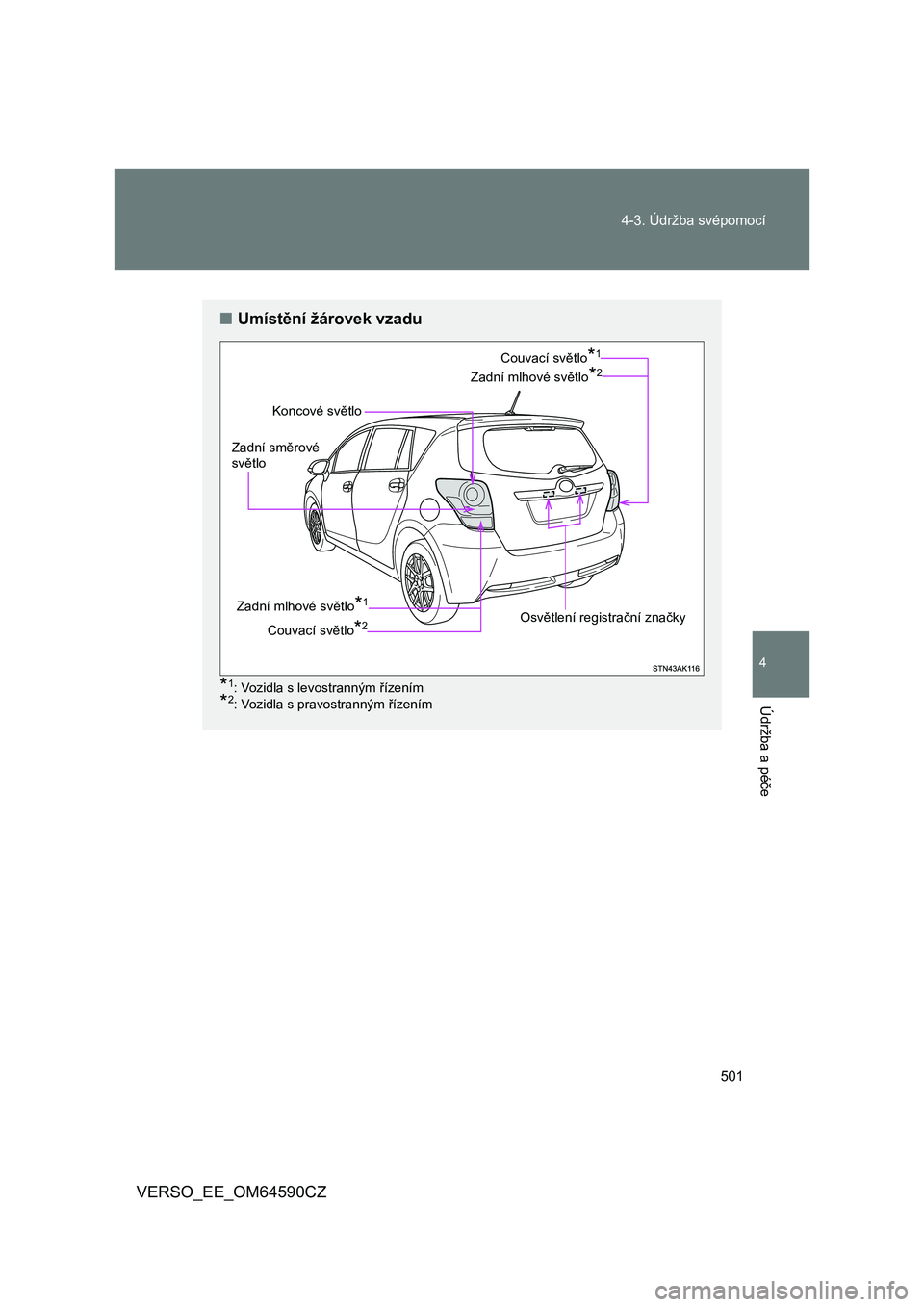

■Umístění žárovek vzadu
*1: Vozidla s levostranným řízením
*2: Vozidla s pravostranným řízením
Koncové světlo
Zadní mlhové světlo*2
Osvětlení registrační značky Zadní směrové
světlo
Couvací světlo*1
Zadní mlhové světlo*1
Couvací světlo*2

502 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

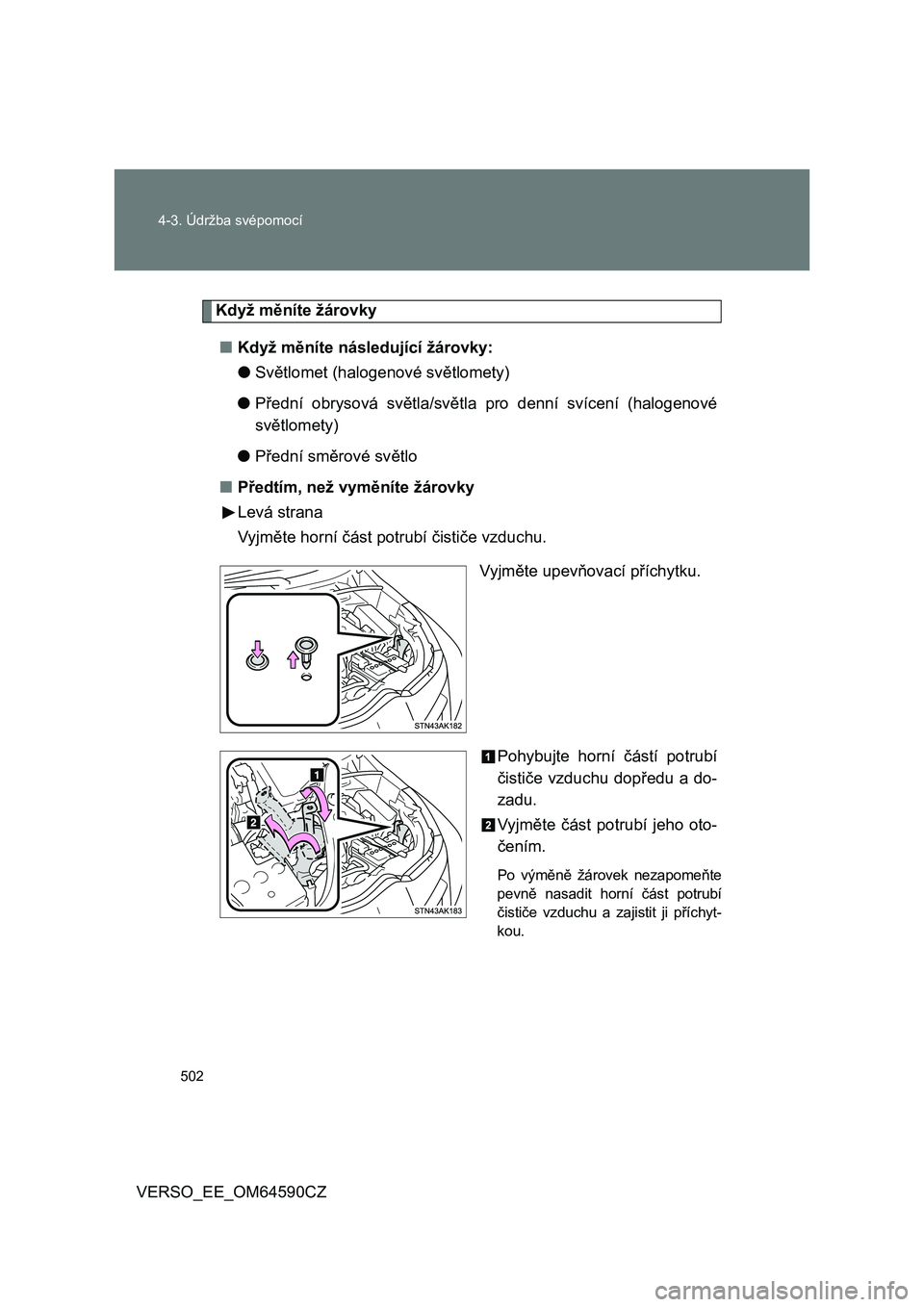

Když měníte žárovky
■Když měníte následující žárovky:
●Světlomet (halogenové světlomety)
●Přední obrysová světla/světla pro denní svícení (halogenové
světlomety)
●Přední směrové světlo
■Předtím, než vyměníte žárovky
Levá strana
Vyjměte horní část potrubí čističe vzduchu.
Vyjměte upevňovací příchytku.
Pohybujte horní částí potrubí
čističe vzduchu dopředu a do-
zadu.
Vyjměte část potrubí jeho oto-
čením.
Po výměně žárovek nezapomeňte
pevně nasadit horní část potrubí
čističe vzduchu a zajistit ji příchyt-
kou.

503 4-3. Údržba svépomocí
4
Údržba a péče

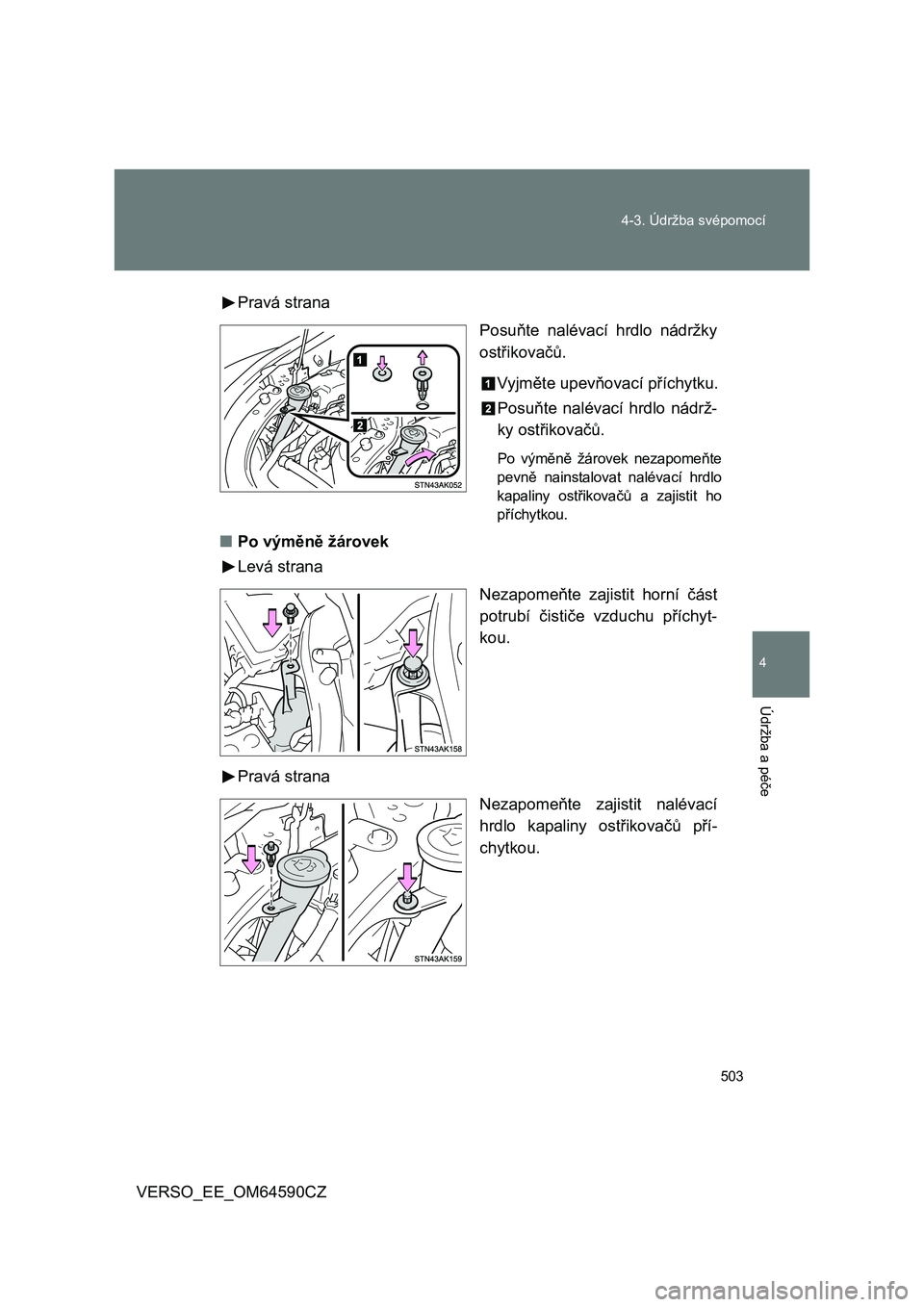

VERSO_EE_OM64590CZPravá strana
Posuňte nalévací hrdlo nádržky
ostřikovačů.
Vyjměte upevňovací příchytku.
Posuňte nalévací hrdlo nádrž-
ky ostřikovačů.
Po výměně žárovek nezapomeňte
pevně nainstalovat nalévací hrdlo
kapaliny ostřikovačů a zajistit ho
příchytkou.
■Po výměně žárovek
Levá strana
Nezapomeňte zajistit horní část
potrubí čističe vzduchu příchyt-
kou.
Pravá strana
Nezapomeňte zajistit nalévací
hrdlo kapaliny ostřikovačů pří-
chytkou.

504 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ

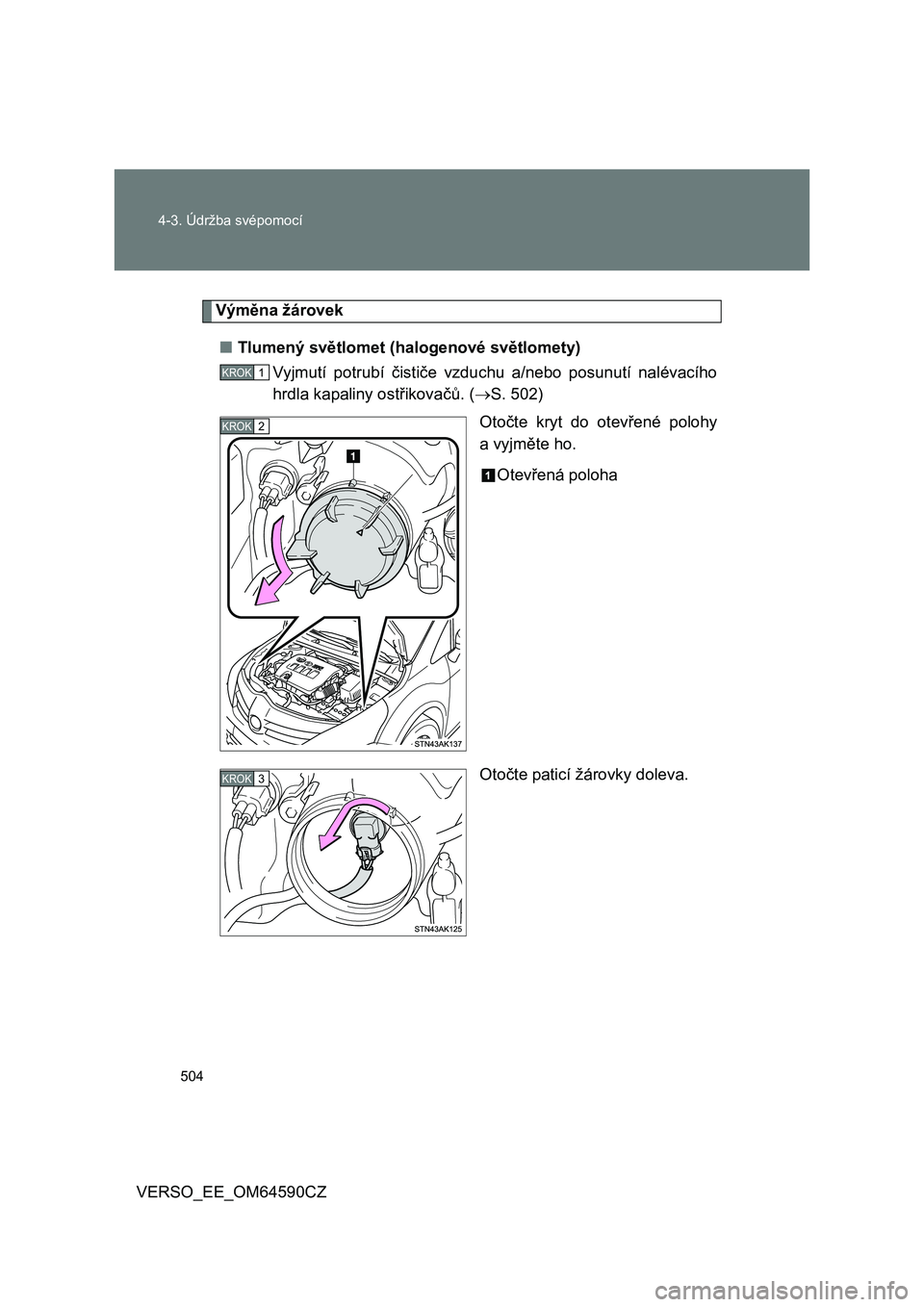

Výměna žárovek
■Tlumený světlomet (halogenové světlomety)
Vyjmutí potrubí čističe vzduchu a/nebo posunutí nalévacího
hrdla kapaliny ostřikovačů. (S. 502)
Otočte kryt do otevřené polohy
avyjměte ho.
Otevřená poloha
Otočte paticí žárovky doleva.
KROK1
KROK2
KROK3
