2016 TOYOTA VERSO Návod na použití (in Czech)

513 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZUvolněte západku ve spodní
části krytu a pak kryt vyjměte.
Zasuňte plochý šroubovák a vy-
jměte čočku směrem ven.
Vyjměte patici z tělesa bočního
směrového světla.
KROK3
KROK4
KROK5

514 4-3. Údržba svépomocí
VERSO_EE_OM64590CZVyjměte žárovku.
Vyměňte žárovku a nasaďte pati-
ci do tělesa bočního směrového
světla.
Zarovnejte výstupky patice s vy-
bráním tělesa bočního směrové-
ho světla.
Zasuňte západku čočky.
Připevněte čočku.
Upravte kabelový svazek na zad-
ní straně čočky.
KROK 6
KROK7
KROK 8

515 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZZasuňte západku krytu.
Připevněte západku ve spodní
části krytu.
KROK9
KROK 10

516 4-3. Údržba svépomocí
VERSO_EE_OM64590CZPřipevněte západky krytu po ce-
lém obvodu.
Nakonec se ujistěte, že je vnější
západka bezpečně nasazena.
■Couvací světlo/zadní mlhové světlo, koncová světlo a zadní
směrové světlo
Otevřete zadní dveře a vyjměte
kryt.
Odklopte tlumicí materiál.
KROK 11
KROK1
KROK2
Tlumicí
materiál

517 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZUvolněte 2 západky a vyjměte
zadní kombinovanou patici svě-
tel.
Vyjměte žárovku.
Koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní ml-
hové světlo
Zarovnejte výstupky a zatlačením
a otočením nasaďte žárovku.
Koncové světlo
Zadní směrové světlo
Couvací světlo nebo zadní ml-
hové světlo
Zkontrolujte, že je kabelový sva-
zek upevněn do svorky.
KROK3
KROK4
KROK5
KROK 6

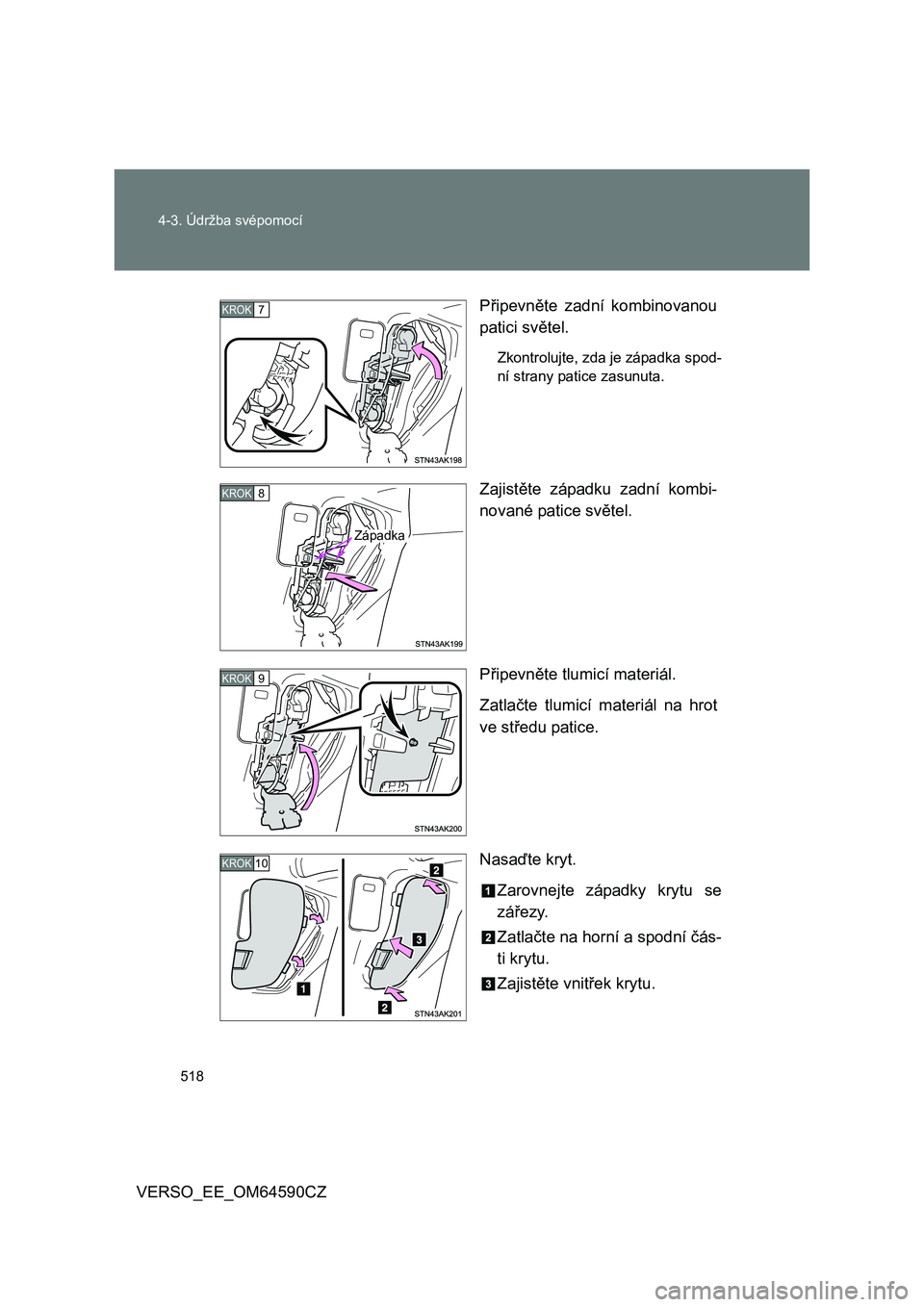

518 4-3. Údržba svépomocí
VERSO_EE_OM64590CZPřipevněte zadní kombinovanou
patici světel.
Zkontrolujte, zda je západka spod-
ní strany patice zasunuta.
Zajistěte západku zadní kombi-
nované patice světel.
Připevněte tlumicí materiál.
Zatlačte tlumicí materiál na hrot
ve středu patice.
Nasaďte kryt.
Zarovnejte západky krytu se
zářezy.
Zatlačte na horní a spodní čás-
ti krytu.
Zajistěte vnitřek krytu.
KROK7
KROK 8
Západka
KROK9
KROK 10

519 4-3. Údržba svépomocí
4
Údržba a péče
VERSO_EE_OM64590CZ■Osvětlení registrační značky
Sejměte kryt.
Vložte patřičně veliký šroubovák
do otvoru krytu a vypačte kryt dle
obrázku.
Abyste zabránili poškození vozi-
dla, obalte šroubovák páskou.
Vyjměte žárovku.
Nasaďte novou žárovku.
Nasaďte kryt.
Vložte příslušně veliký šroubo-
vák do jednoho z otvorů, zatlačte
šroubovák, až uslyšíte zvuk cvak-
nutí. Opakujte to další otvor.
KROK1
KROK2
KROK3
KROK4

520 4-3. Údržba svépomocí
VERSO_EE_OM64590CZUjistěte se, že kryt je zajištěn za-
tlačením na celý kryt.
■Jiná než výše uvedená světla
Pokud je některé z níže uvedených světel vadné, nechte ho vymě-
nit u kterékoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
●Světlomety (výbojkové světlomety)
●Přední obrysová světla/světla pro denní svícení (výbojkové svět-
lomety)
●Třetí brzdové světlo
●Brzdová světla
KROK5
