2016 TOYOTA RAV4 Instructieboekje (in Dutch)

5137-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud en controles
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 530)•Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accukabels)
• Gedestilleerd water
Koelvloeistofniveau
(→Blz. 528)
• Behalve 2WW motor: Toyota Super Long Life Coolant of
een gelijkwaardige hoogwaardige koelvloeistof op basis
van ethyleenglycol en organische zuren, zonder silicaat,
amine, nitriet en boraat
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedemineraliseerd water.
• 2WW motor: Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde originele Toyota
Premium Long Life Coolant 2WW moet worden gemengd
in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water.
Neem voor het gebruik van goedgekeurde koelvloeistof
van vergelijkbare kwaliteit contact op met een erkende
Toyota-dealer of hersteller/r eparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
(→ Blz. 523)
• Behalve 2WW motor: Originele Toyota-motorolie of gelijk-
waardig
• 2WW motor: Originele Toyota-motorolie 5W-30 Premium
Fuel Economy voor 2WW motoren. Neem voor het gebruik
van goedgekeurde motorolie van vergelijkbare kwaliteit
contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 563)• Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Lampen
(→ Blz. 567)
• Lamp met hetzelfde nummer en vermogen als het oor-
spronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier• Sleutel
RAV4_OM_OM42A45E_(EE).book Page 513 Tuesday, October 20, 2015 11:26 AM

5147-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

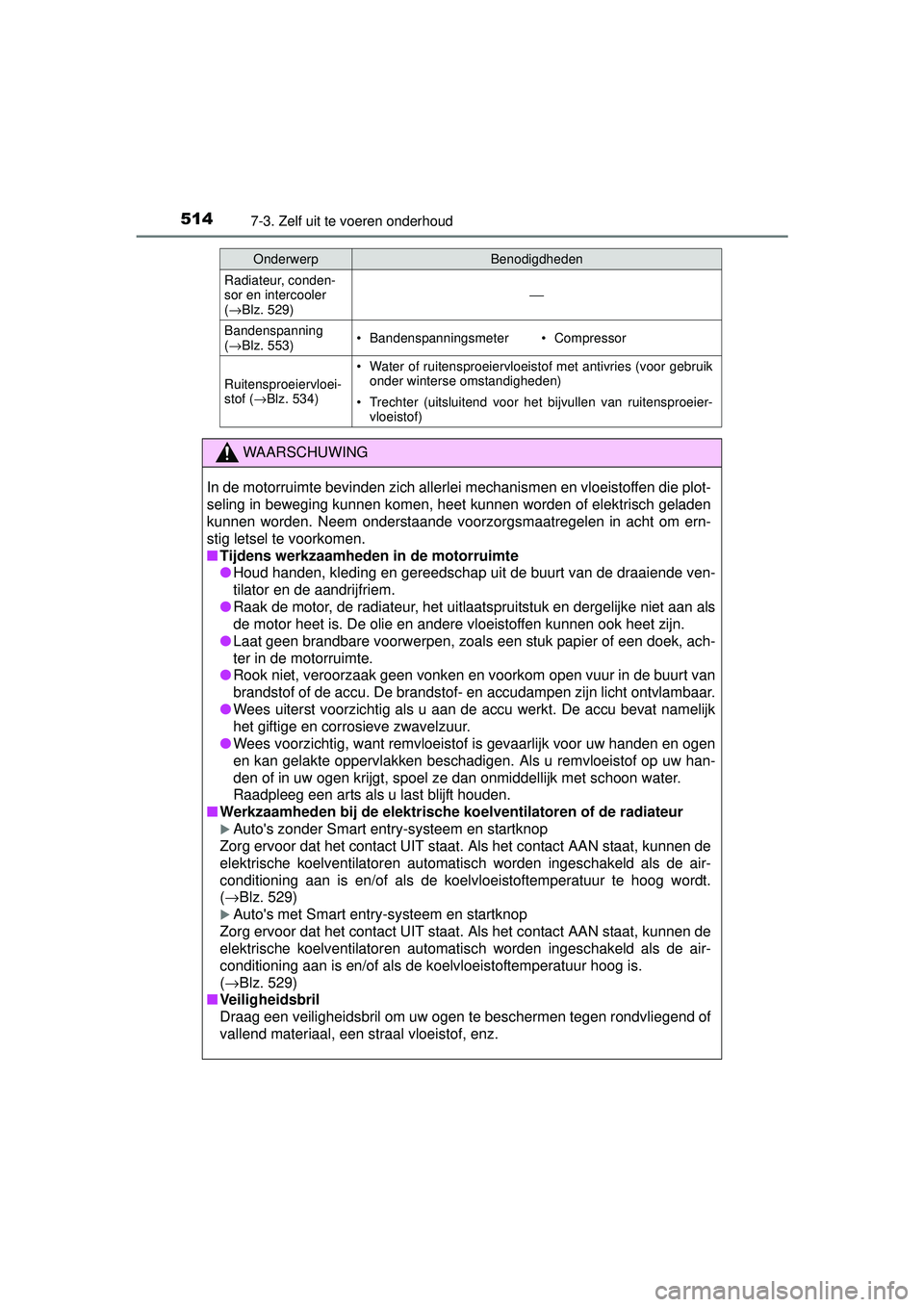

Radiateur, conden-
sor en intercooler
(→Blz. 529)⎯
Bandenspanning
(→Blz. 553)• Bandenspanningsmeter• Compressor
Ruitensproeiervloei-
stof ( →Blz. 534)
• Water of ruitensproeiervloeistof met antivries (voor gebruik
onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruitensproeier-
vloeistof)
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande voorzo rgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■ Tijdens werkzaamheden in de motorruimte
● Houd handen, kleding en gereedschap uit de buurt van de draaiende ven-
tilator en de aandrijfriem.
● Raak de motor, de radiateur, het uitlaatspruitstuk en dergelijke niet aan als
de motor heet is. De olie en andere vloeistoffen kunnen ook heet zijn.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een doek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof- en accudampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Auto's zonder Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staat, kunnen de
elektrische koelventilatoren automatisch worden ingeschakeld als de air-
conditioning aan is en/of als de koelvloeistoftemperatuur te hoog wordt.
( →Blz. 529)
Auto's met Smart entry-systeem en startknop
Zorg ervoor dat het contact UIT staat. Als het contact AAN staat, kunnen de
elektrische koelventilatoren automatisch worden ingeschakeld als de air-
conditioning aan is en/of als de koelvloeistoftemperatuur hoog is.
( →Blz. 529)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
OnderwerpBenodigdheden
RAV4_OM_OM42A45E_(EE).book Page 514 Tuesday, October 20, 2015 11:26 AM

5157-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

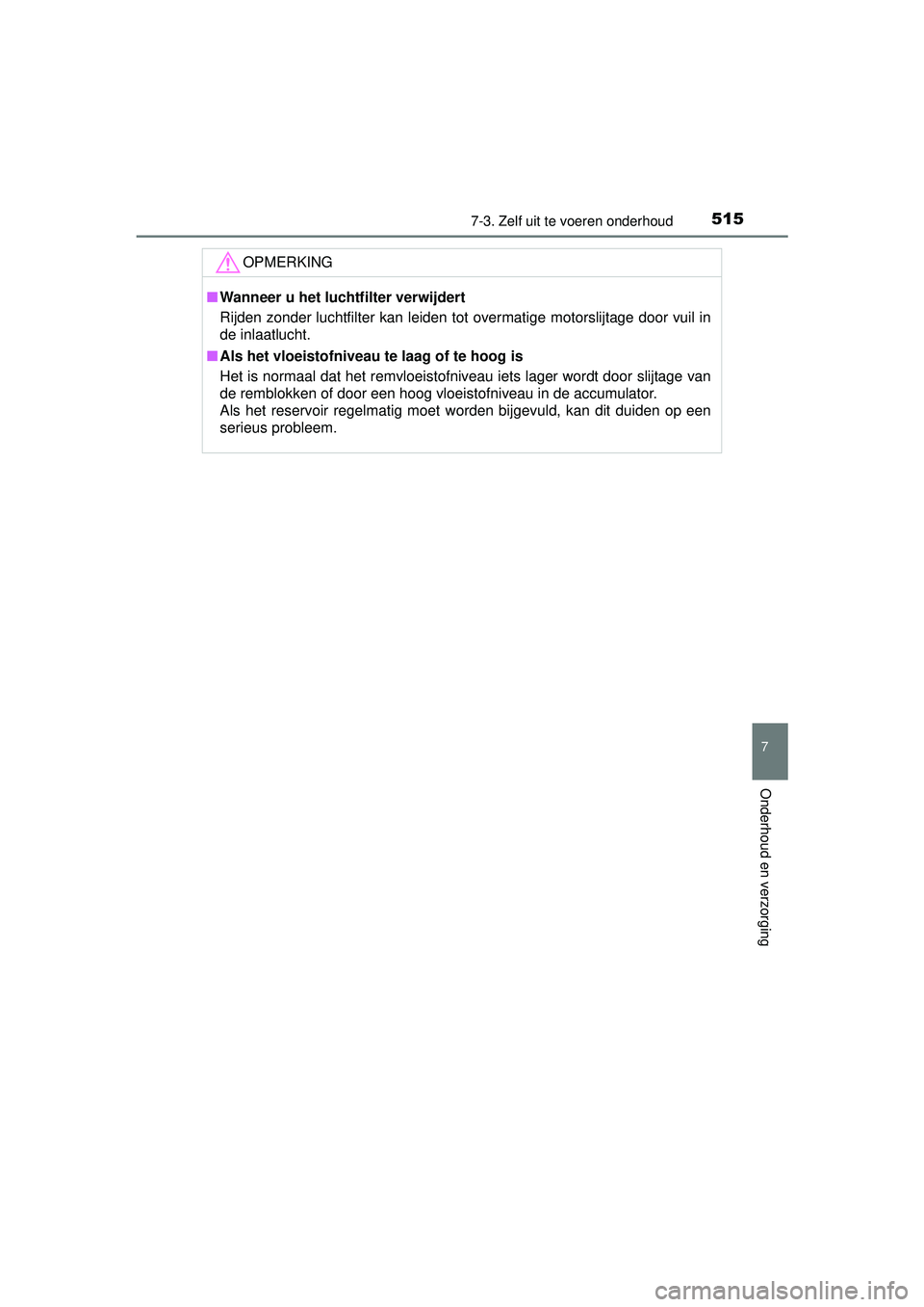

OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijtage door vuil in
de inlaatlucht.
■ Als het vloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulator.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
RAV4_OM_OM42A45E_(EE).book Page 515 Tuesday, October 20, 2015 11:26 AM

5167-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

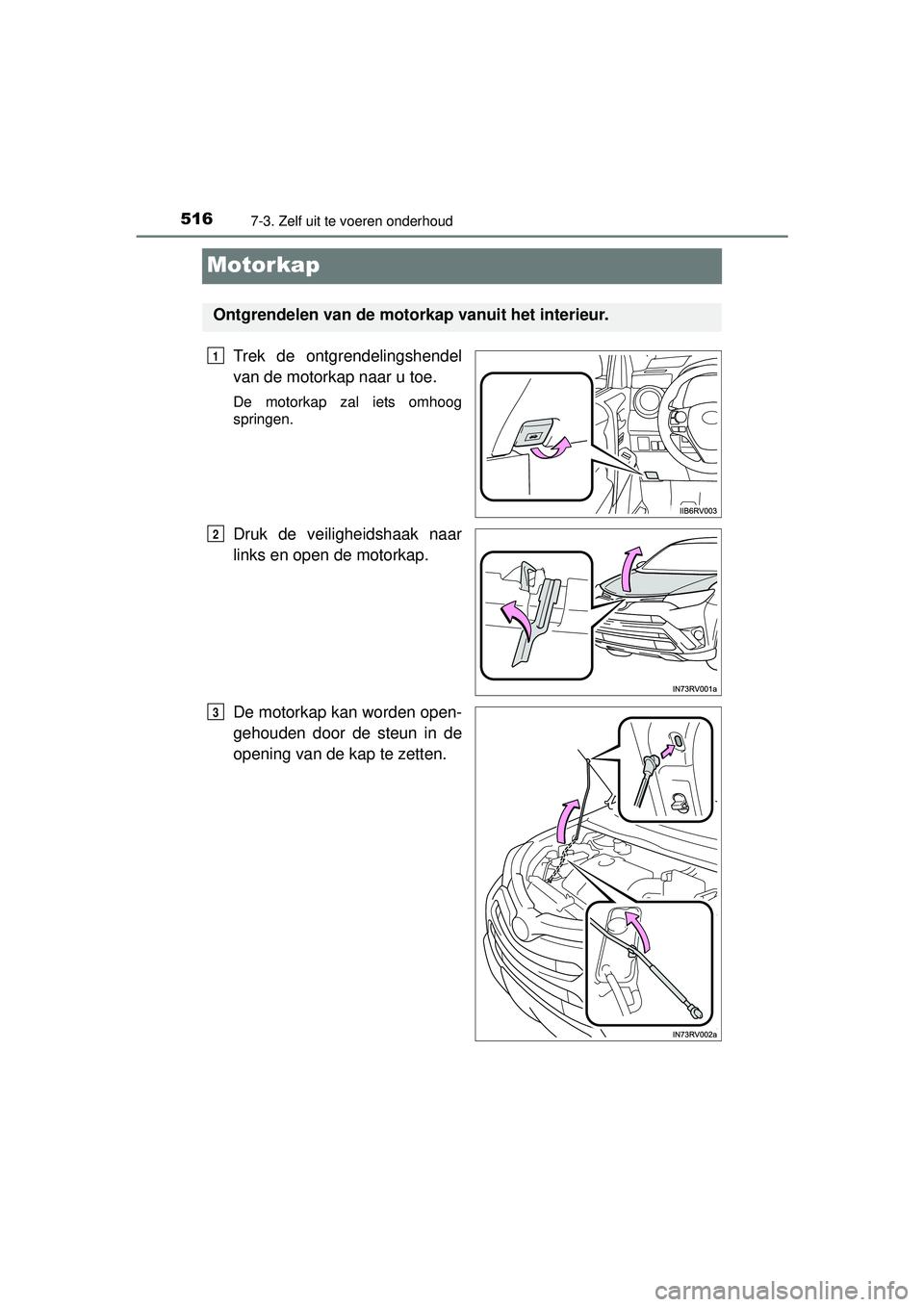

Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Druk de veiligheidshaak naar
links en open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 516 Tuesday, October 20, 2015 11:26 AM

5177-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
RAV4_OM_OM42A45E_(EE).book Page 517 Tuesday, October 20, 2015 11:26 AM

5187-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Plaatsen van een garagekrik
◆Voor
◆Achter
Volg bij het gebruik van een garagekrik altijd de bij de krik gele-
verde handleiding en wees voorzichtig.
Krik de auto uitsluitend op me t de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
RAV4_OM_OM42A45E_(EE).book Page 518 Tuesday, October 20, 2015 11:26 AM

5197-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

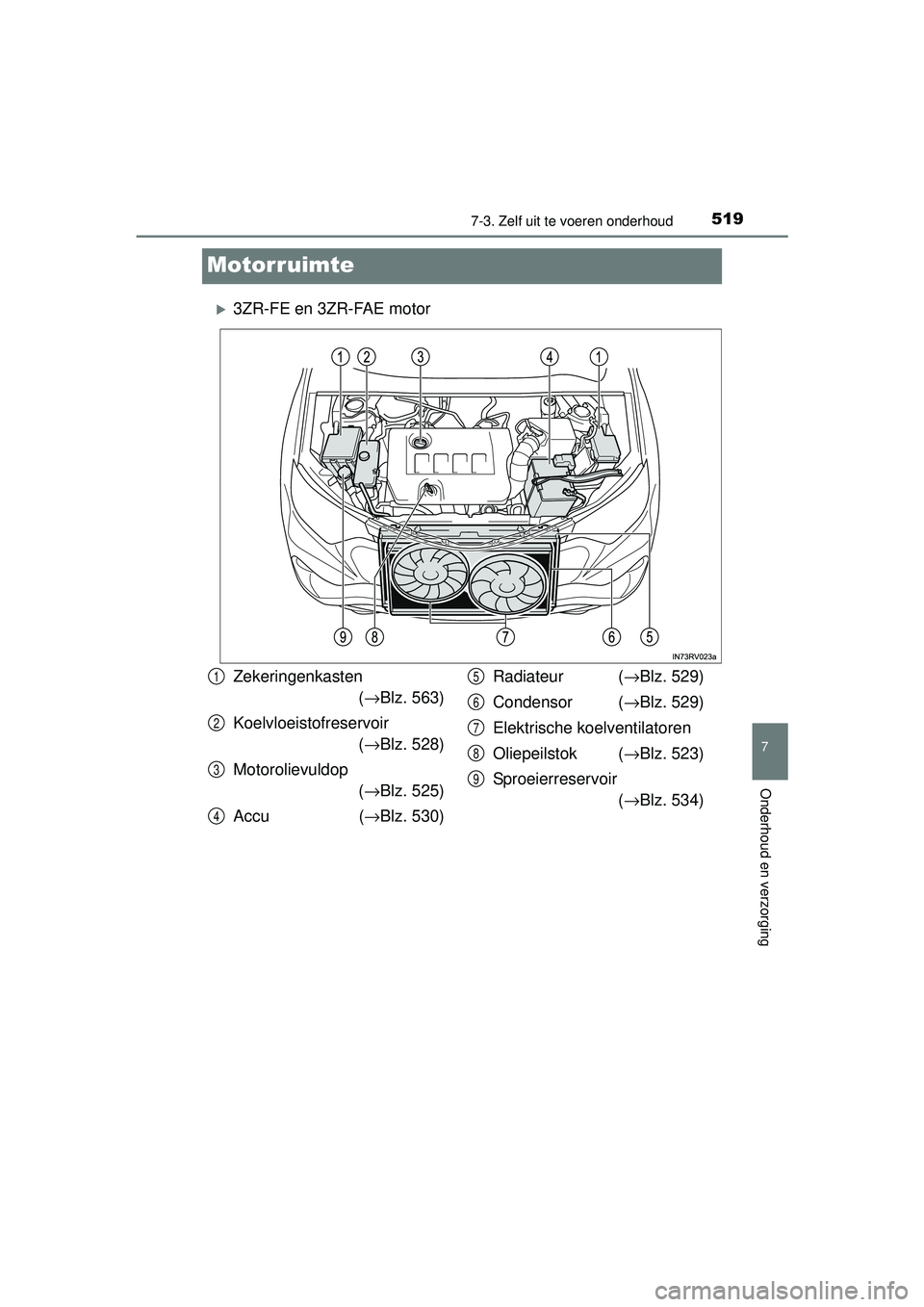

Motorruimte
3ZR-FE en 3ZR-FAE motor
Zekeringenkasten(→ Blz. 563)
Koelvloeistofreservoir (→ Blz. 528)
Motorolievuldop (→ Blz. 525)
Accu ( →Blz. 530) Radiateur (
→Blz. 529)
Condensor ( →Blz. 529)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 523)
Sproeierreservoir
( →Blz. 534)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A45E_(EE).book Page 519 Tuesday, October 20, 2015 11:26 AM

5207-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

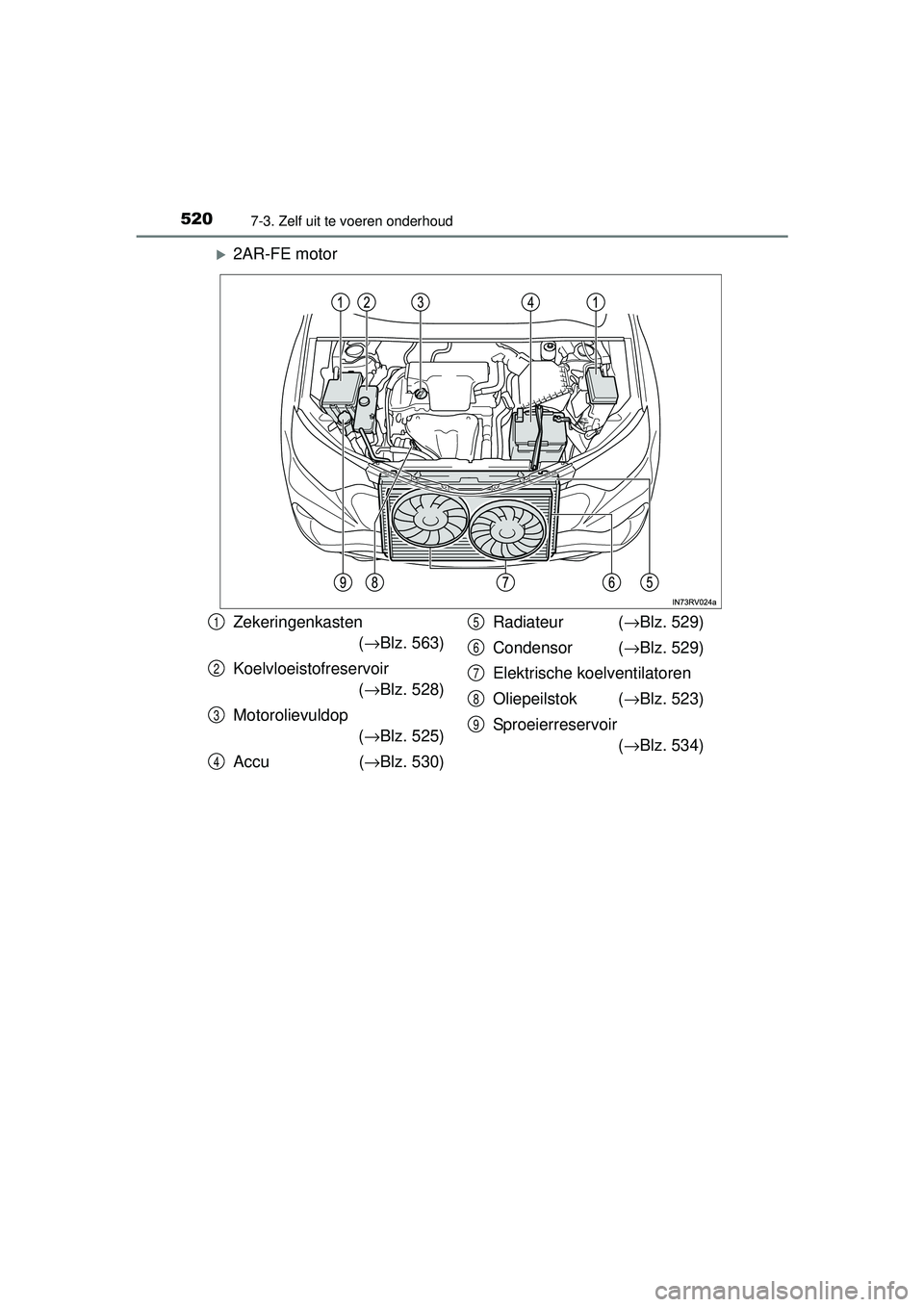

2AR-FE motor
Zekeringenkasten(→ Blz. 563)
Koelvloeistofreservoir (→ Blz. 528)
Motorolievuldop (→ Blz. 525)
Accu ( →Blz. 530) Radiateur (
→Blz. 529)
Condensor ( →Blz. 529)
Elektrische koelventilatoren
Oliepeilstok ( →Blz. 523)
Sproeierreservoir (→ Blz. 534)1
2
3
4
5
6
7
8
9
