2016 TOYOTA RAV4 Instructieboekje (in Dutch)

3694-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)■

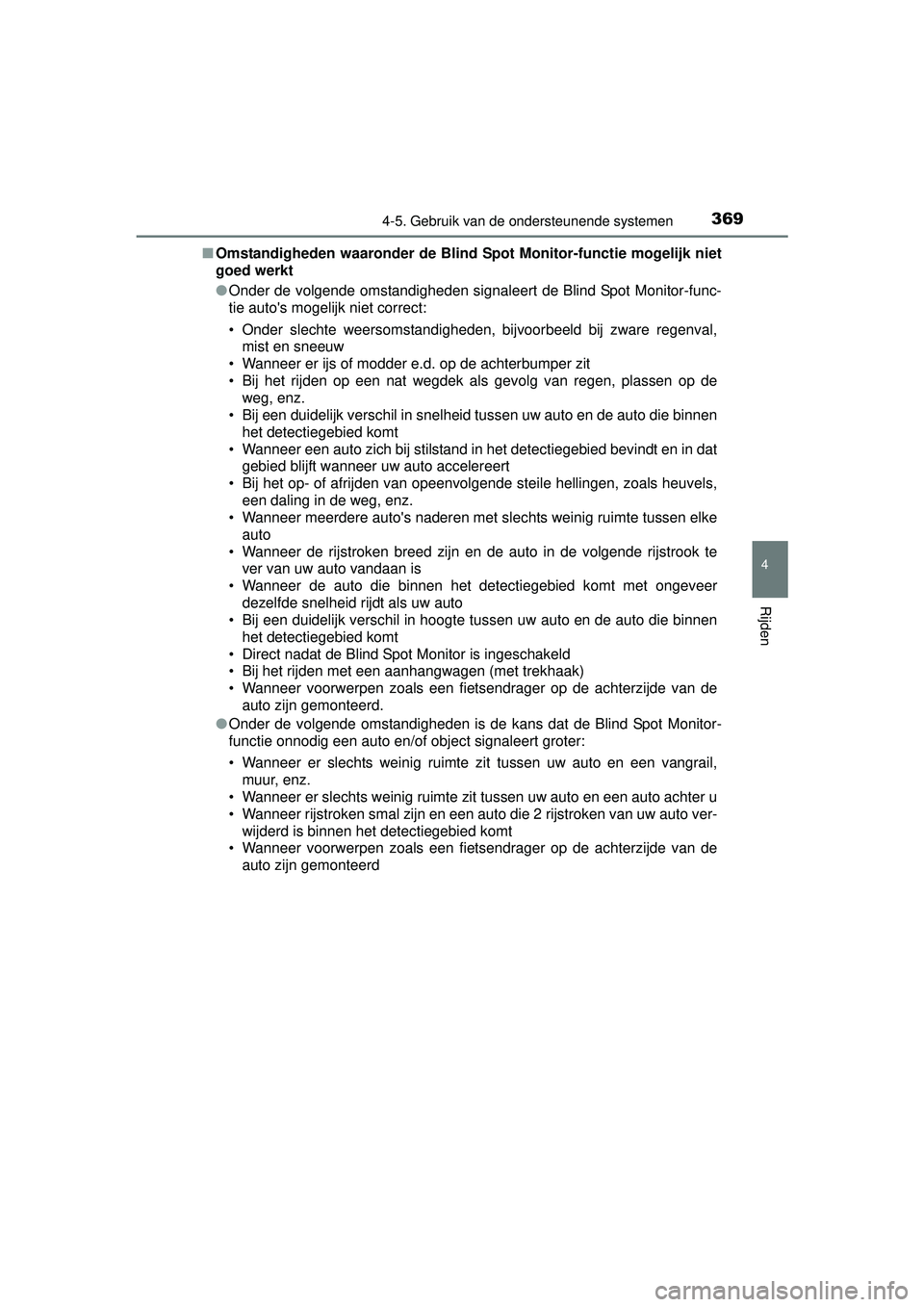

Omstandigheden waaronder de Blind Spot Monitor-functie mogelijk niet
goed werkt
●Onder de volgende omstandigheden signaleert de Blind Spot Monitor-func-
tie auto's mogelijk niet correct:
• Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval,
mist en sneeuw
• Wanneer er ijs of modder e.d. op de achterbumper zit
• Bij het rijden op een nat wegdek als gevolg van regen, plassen op de weg, enz.
• Bij een duidelijk verschil in snelheid tussen uw auto en de auto die binnen het detectiegebied komt
• Wanneer een auto zich bij stilstand in het detectiegebied bevindt en in dat gebied blijft wanneer uw auto accelereert
• Bij het op- of afrijden van opeenvolgende steile hellingen, zoals heuvels,
een daling in de weg, enz.
• Wanneer meerdere auto's naderen met slechts weinig ruimte tussen elke auto
• Wanneer de rijstroken breed zijn en de auto in de volgende rijstrook te ver van uw auto vandaan is
• Wanneer de auto die binnen het detectiegebied komt met ongeveer
dezelfde snelheid rijdt als uw auto
• Bij een duidelijk verschil in hoogte tussen uw auto en de auto die binnen het detectiegebied komt
• Direct nadat de Blind Spot Monitor is ingeschakeld
• Bij het rijden met een aanhangwagen (met trekhaak)
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn gemonteerd.
● Onder de volgende omstandigheden is de kans dat de Blind Spot Monitor-
functie onnodig een auto en/of object signaleert groter:
• Wanneer er slechts weinig ruimte zit tussen uw auto en een vangrail,
muur, enz.
• Wanneer er slechts weinig ruimte zit tussen uw auto en een auto achter u
• Wanneer rijstroken smal zijn en een auto die 2 rijstroken van uw auto ver-
wijderd is binnen het detectiegebied komt
• Wanneer voorwerpen zoals een fietsendrager op de achterzijde van de auto zijn gemonteerd
RAV4_OM_OM42A45E_(EE).book Page 369 Tuesday, October 20, 2015 11:26 AM

3704-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
De Rear Crossing Traffic Alert werkt wanneer de achteruitversnelling
is ingeschakeld. Hij kan andere auto's signaleren die van rechts of
links achter naderen. Hij maakt gebruik van radarsensoren om de
bestuurder te waarschuwen voor de aanwezigheid van andere auto's:
de indicatoren in de buitenspiegels gaan knipperen en er klinkt een
zoemer.
De Rear Crossing Traffic Alert-functie
Naderende auto's Detectiegebieden12
WAARSCHUWING
■Waarschuwingen met betrekking tot het gebruik van het systeem
De bestuurder is volledig verantwoordelijk voor een veilig rijgedrag. Rijd
altijd veilig en houd rekening met de omgeving.
De Rear Crossing Traffic Alert-functie dient slechts ter ondersteuning, ver-
trouw daarom niet uitsluitend op dit systeem. Ook bij gebruik van de Rear
Crossing Traffic Alert-functie dient de bes tuurder altijd voorzichtig te zijn bij
het achteruitrijden. U dient als bestuurder zelf de omgeving achter uw auto
visueel te controleren en voordat u achteruitrijdt te controleren of zich geen
voetgangers, andere voertuigen, enz. achter de auto bevinden. Het niet in
acht nemen van de voorzorgsmaatregelen kan resulteren in ernstig letsel.
Afhankelijk van de omstandigheden werkt het systeem mogelijk niet goed.
Daarom dient de bestuurder altijd zelf de veiligheid te controleren.
RAV4_OM_OM42A45E_(EE).book Page 370 Tuesday, October 20, 2015 11:26 AM

3714-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

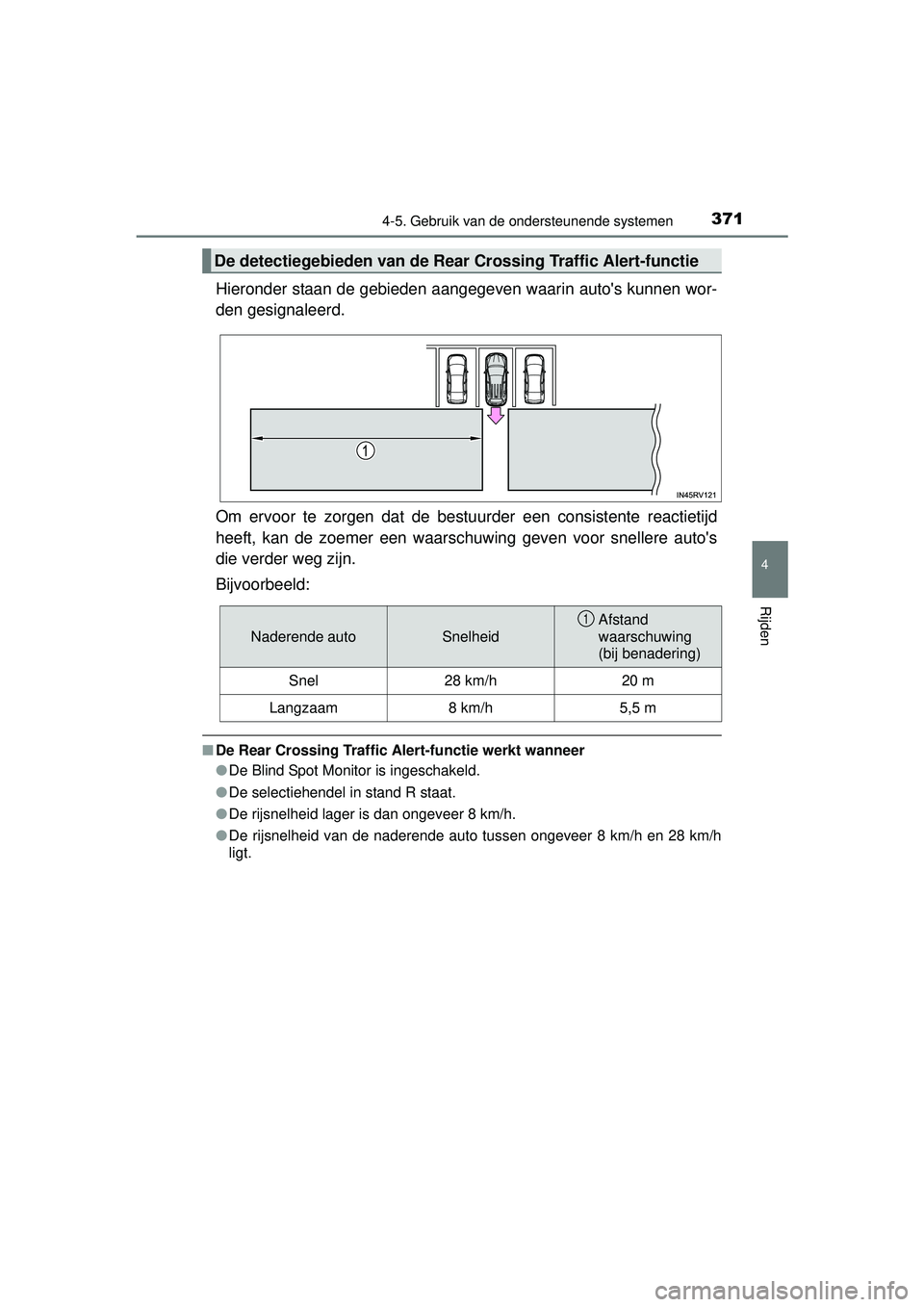

Hieronder staan de gebieden aangegeven waarin auto's kunnen wor-
den gesignaleerd.
Om ervoor te zorgen dat de bestuurder een consistente reactietijd
heeft, kan de zoemer een waarschuwing geven voor snellere auto's
die verder weg zijn.
Bijvoorbeeld:
■De Rear Crossing Traffic Alert-functie werkt wanneer
●De Blind Spot Monitor is ingeschakeld.
● De selectiehendel in stand R staat.
● De rijsnelheid lager is dan ongeveer 8 km/h.
● De rijsnelheid van de naderende auto tussen ongeveer 8 km/h en 28 km/h
ligt.
De detectiegebieden van de Rear Crossing Traffic Alert-functie
Naderende autoSnelheid
Afstand
waarschuwing
(bij benadering)
Snel28 km/h20 m
Langzaam8 km/h5,5 m
1
RAV4_OM_OM42A45E_(EE).book Page 371 Tuesday, October 20, 2015 11:26 AM

3724-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)■
Omstandigheden waaronder de Rear Crossing Traffic Alert-functie een
auto niet signaleert
De Rear Crossing Traffic Alert-functie is niet ontworpen om de volgende
typen voertuigen en/of objecten te signaleren:
●Kleine motorfietsen, fietsen, voetgangers, enz.
*
●Voertuigen die van direct achter de auto naderen
● Vangrails, muren, bebording, geparkeerde auto's en vergelijkbare stil-
staande objecten
*
●Voertuigen die van de auto af bewegen
● Voertuigen die naderen vanuit parkeerruimtes naast uw auto
*
●Voertuigen die achteruit inparkeren in de parkeerruimtes naast uw auto*
*
: Afhankelijk van de omstandigheden wordt er mogelijk een auto en/of object
gesignaleerd.
■ Omstandigheden waaronder de Rear Crossing Traffic Alert-functie
mogelijk niet goed werkt
Onder de volgende omstandigheden signaleert de Rear Crossing Traffic
Alert-functie auto's mogelijk niet correct:
●Wanneer er ijs of modder e.d. op de achterbumper zit
● Onder slechte weersomstandigheden, bijvoorbeeld bij zware regenval, mist
en sneeuw
● Wanneer er continu meerdere auto's naderen
● Parkeren onder een kleine hoek
● Wanneer een auto met hoge snelheid nadert
● Bij het parkeren op een steile helling, zoals heuvels, een daling in de weg,
enz.
● Direct nadat de Blind Spot Monitor is ingeschakeld
● Direct nadat de motor opnieuw is gestart terwijl de Blind Spot Monitor is
ingeschakeld
● Bij het rijden met een aanhangwagen (met trekhaak)
● Voertuigen die niet kunnen worden
waargenomen door de sensoren als
gevolg van obstakels
RAV4_OM_OM42A45E_(EE).book Page 372 Tuesday, October 20, 2015 11:26 AM

373
4
4-5. Gebruik van de ondersteunende systemen
Rijden
RAV4_OM_OM42A45E_(EE)
Ondersteunende systemen
◆ABS (antiblokkeersysteem)
Helpt het blokkeren van de wielen te voorkomen bij plotseling rem-
men of remmen op een glad wegdek
◆Brake Assist
Zorgt voor een grotere remkracht nadat het rempedaal is ingetrapt
als het systeem oordeelt dat er sprake is van een noodstop
◆VSC (Vehicle Stability Control)
Helpt de bestuurder de auto onder controle te houden bij uitwijkma-
noeuvres en het maken van bochten op een glad wegdek
◆TRC (Traction Control)
Zorgt ervoor dat de aandrijfkracht behouden blijft en voorkomt dat
de aandrijvende wielen gaan doorslippen bij het wegrijden met de
auto of bij het accelereren op gladde wegen
◆Hill Start Assist Control
Helpt te voorkomen dat de auto ac hteruit rolt bij het wegrijden op
een helling
◆AUTO LSD-functie (2WD-uitvoeringen)
De AUTO LSD-functie wordt geac tiveerd wanneer het systeem in
de stand TRC UIT is De functie werkt als een van de aangedreven
wielen doorslipt, bijvoorbeeld als het wiel vrijelijk spint op ijs of
modder. Het systeem schakelt de remmen v an het doorslippend
wiel in, maar brengt een gedeelte van het koppel over op het
andere wiel en zorgt er zo voor dat er voldoende aandrijfkracht
behouden blijft.
Om de veiligheid en de prestaties tijdens het rijden te verbeteren
is uw auto uitgerust met de volgende systemen die automatisch
in werking treden als de omstandigheden daar om vragen. Houd
er echter rekening mee dat dit aanvullende systemen zijn en ver-
trouw niet in al te sterke mate op deze systemen als u de auto
bedient.
RAV4_OM_OM42A45E_(EE).book Page 373 Tuesday, October 20, 2015 11:26 AM

3744-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
◆Dynamic Torque Control AWD-systeem (AWD-uitvoeringen)
Schakelt afhankelijk van de rijomstandigheden automatisch van
voorwielaandrijving naar permanente vierwielaandrijving (AWD),
wat bijdraagt aan betrouwbaar rijgedrag en st abiliteit. Voorbeelden
van omstandigheden waaronder het systeem overschakelt op AWD
zijn het nemen van bochten, heuvelopwaarts rijden, wegrijden of
accelereren en als het wegoppervlak glad is ten gevolge van
sneeuw, regen, enz.
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om de benodigde kracht voor
het ronddraaien van het stuurwiel te verminderen
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip-
perlichten automatisch knipperen om het achteropkomende ver-
keer te waarschuwen.
◆Trailer Sway Control (indien aanwezig)
Helpt de bestuurder om de aanhangwagen weer onder controle te
krijgen door op afzonderlijke wielen remdruk uit te oefenen en het
koppel te verminderen wanneer wordt gesignaleerd dat de aan-
hangwagen slingert.
Trailer Sway Control is onderdeel van het VSC-systeem en werkt
niet als het VSC is uitges chakeld of een storing heeft.
RAV4_OM_OM42A45E_(EE).book Page 374 Tuesday, October 20, 2015 11:26 AM

3754-5. Gebruik van de ondersteunende systemen
4
Rijden
RAV4_OM_OM42A45E_(EE)

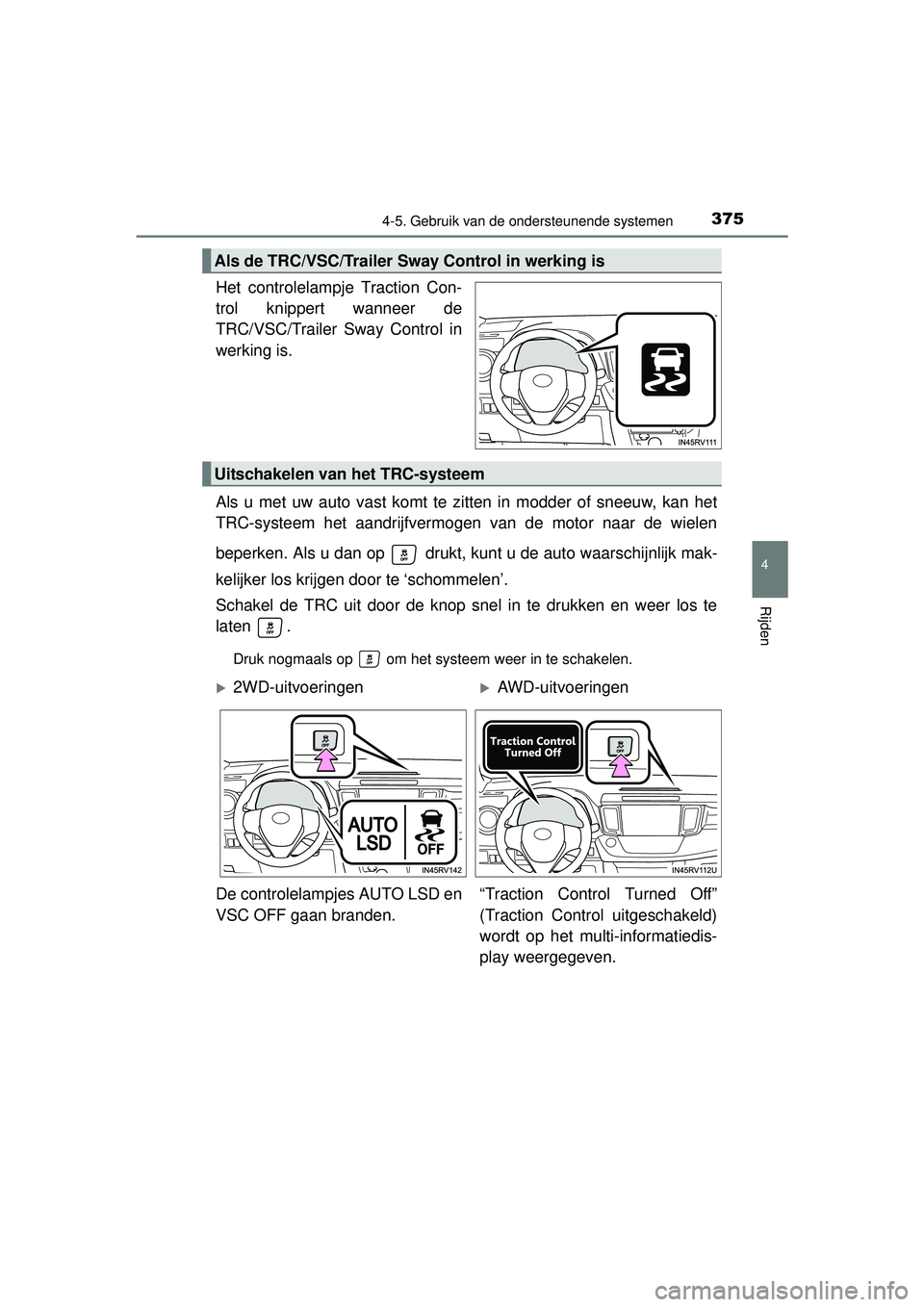

Het controlelampje Traction Con-
trol knippert wanneer de
TRC/VSC/Trailer Sway Control in
werking is.
Als u met uw auto vast komt te zitten in modder of sneeuw, kan het
TRC-systeem het aandrijfvermogen van de motor naar de wielen
beperken. Als u dan op drukt, k unt u de auto waarschijnlijk mak-
kelijker los krijgen d oor te ‘schommelen’.
Schakel de TRC uit door de knop snel in te drukken en weer los te
laten .
Druk nogmaals op om het systeem weer in te schakelen.
Als de TRC/VSC/Trailer Sway Control in werking is
Uitschakelen van het TRC-systeem
2WD-uitvoeringenAWD-uitvoeringen
De controlelamp jes AUTO LSD en
VSC OFF gaan branden. “Traction Control Turned Off”
(Traction Control uitgeschakeld)
wordt op het multi-informatiedis-
play weergegeven.
RAV4_OM_OM42A45E_(EE).book Page 375
Tuesday, October 20, 2015 11:26 AM

3764-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
■Uitschakelen van de TRC/VSC/Trailer Sway Control
Houd meer dan 3 seconden ingedrukt terwijl de auto stilstaat om de
TRC/VSC/Trailer Sway Control uit te schakelen.
“Traction Control Turned Off” (Traction Control uitgeschakeld) wordt weerge-
geven en het controlelampje VSC OFF gaat branden.
*
Druk nogmaals op om de systemen weer in te schakelen.
*: Bij auto's met het Pre-Crash Safety-systeem worden ook het Pre-Crash
Brake Assist-systeem en het Pre-Crash Brake-systeem uitgeschakeld. Het
waarschuwingslampje PCS gaat branden en de melding wordt op het
multi-informatiedisplay weergegeven. ( →Blz. 290)
■ Wanneer het controlelampje AUTO LSD ook knippert als de schakelaar
VSC OFF niet is ingedrukt (2WD-uitvoeringen)
De TRC, AUTO LSD, Hill Start Assist Control en Downhill Assist Control kun-
nen niet in werking worden gesteld. Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Wanneer de melding wordt weergegeven op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al is de schakelaar VSC OFF niet inge-
drukt (AWD-uitvoeringen)
De TRC, Hill Start Assist Control en Downhill Assist Control kunnen niet in
werking worden gesteld. Neem contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
■ Bijgeluiden en trillingen die veroorz aakt worden door de ABS-, Brake
Assist-, VSC-/Trailer Sway Control-, TR C- en Hill Start Assist Control-
systemen
● Het is mogelijk dat u tijdens het starten van de motor of bij het wegrijden een
geluid in de motorruimte hoort wanneer het rempedaal herhaaldelijk wordt
ingetrapt. Dit duidt niet op een storing in een van deze systemen.
● De volgende verschijnselen kunnen zich voordoen als bovenstaande syste-
men in werking zijn. Geen van deze verschijnselen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrich-
ting.
• Nadat de auto tot stilstand is gekomen, kan het geluid van een elektro- motor hoorbaar zijn.
• Er kan een lichte trilling in het rempedaal voelbaar zijn als het antiblok-
keersysteem geactiveerd is.
• Het rempedaal kan iets verder naar beneden bewegen als het antiblok- keersysteem geactiveerd is.
RAV4_OM_OM42A45E_(EE).book Page 376 Tuesday, October 20, 2015 11:26 AM
