2016 TOYOTA RAV4 Instructieboekje (in Dutch)

97
2Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)2. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes ............ 98
Meters en tellers ................ 104
Multi-informatiedisplay ....... 107
Informatie over brandstofverbruik ............. 114
RAV4_OM_OM42A45E_(EE).book Page 97 Tuesday, October 20, 2015 11:26 AM

982. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)

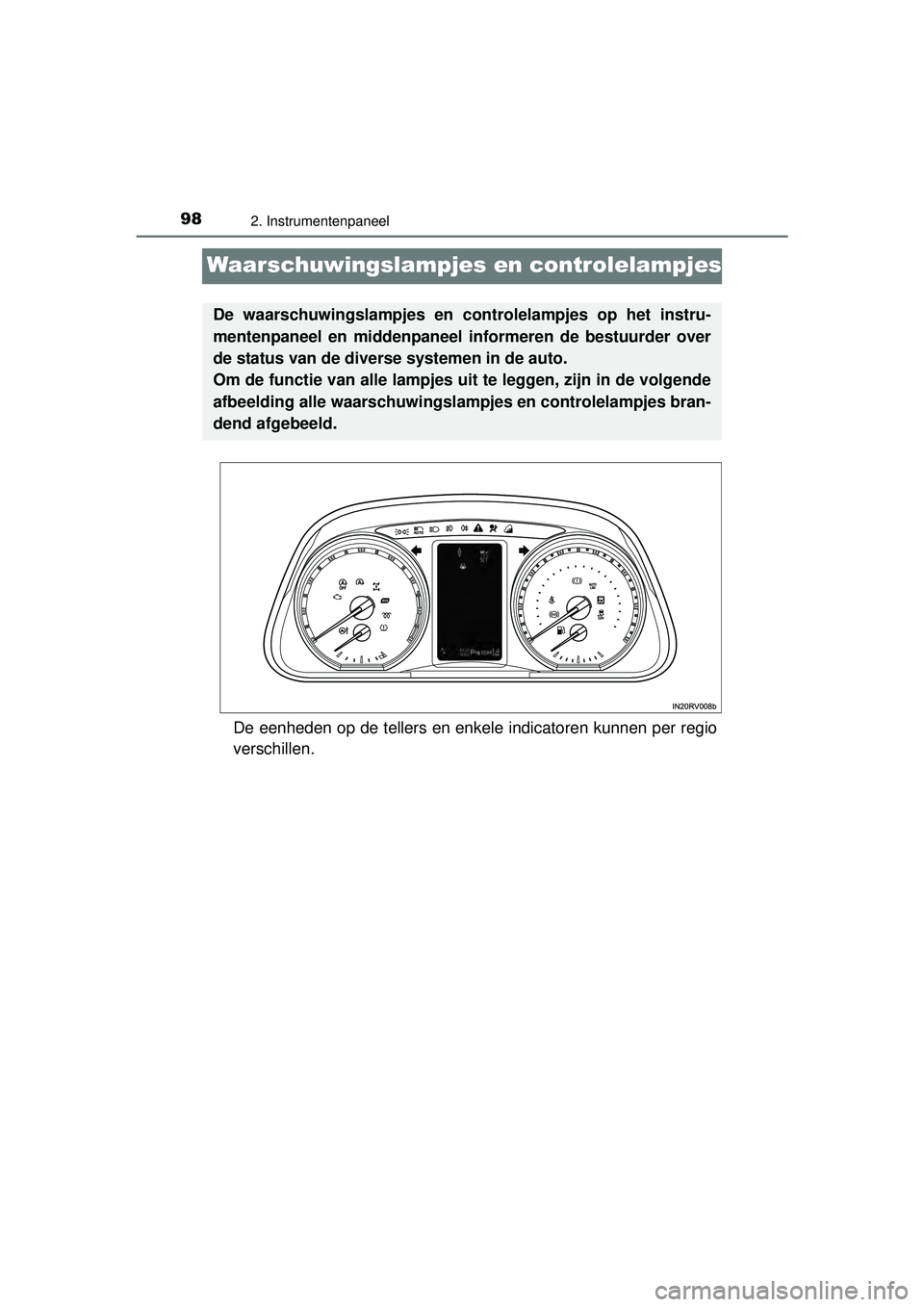

Waarschuwingslampjes en controlelampjes
De eenheden op de tellers en enkele indicatoren kunnen per regio
verschillen.
De waarschuwingslampjes en controlelampjes op het instru-
mentenpaneel en middenpaneel informeren de bestuurder over
de status van de diverse systemen in de auto.
Om de functie van alle lampjes ui t te leggen, zijn in de volgende
afbeelding alle waarschuwingsla mpjes en controlelampjes bran-
dend afgebeeld.
RAV4_OM_OM42A45E_(EE).book Page 98 Tuesday, October 20, 2015 11:26 AM

992. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
Waarschuwingslampjes informeren de bestuurder over storingen in
de aangegeven systemen van de auto.
Waarschuwingslampjes
*1Waarschuwingslampje
remsysteem
(→Blz. 591)Waarschuwingslampje
laag brandstofniveau
(→Blz. 593)
*1Motorcontrolelampje
(→Blz. 591)*2, 3, 4
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 593)
*1Waarschuwingslampje
SRS ( →Blz. 592)*4Controlelampjes
achterpassagiersgordels
(→Blz. 593)
*1Waarschuwingslampje
ABS
(→Blz. 592)*1Centraal
waarschuwingslampje
(→Blz. 599)
*1Waarschuwingslampje
elektrische
stuurbekrachtiging
(→Blz. 592)*1, 2
(indien
aanwezig)
Waarschuwingslampje
PCS
( →Blz. 594)
*1, 2
(indien
aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
( →Blz. 592)
(oranje)
(indien
aanwezig)
Waarschuwingslampje
LDA
( →Blz. 594)
*1Controlelampje
Traction Control
(→Blz. 592)*1
(indien
aanwezig)
Waarschuwingslampje
lage bandenspanning
( →Blz. 595)
Controlelampje
veiligheidsgordel
(→Blz. 593)
RAV4_OM_OM42A45E_(EE).book Page 99 Tuesday, October 20, 2015 11:26 AM

1002. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden als de Toyota Parking Assist-sensor vuil is ofbedekt is met ijs.
*4: Dit lampje brandt in het centrale paneel.
De controlelampjes informeren de bestuurder over de bedrijfsstatus
van de verschillende sy stemen van de auto.
Controlelampjes
Controlelampje
richtingaanwijzers
(→Blz. 257)
(indien
aanwezig)
Controlelampje
cruise control
( →Blz. 331)
Controlelampje
achterlicht
( →Blz. 261)
(indien
aanwezig)
Controlelampje
snelheidsbegrenzer
( →Blz. 335)
Controlelampje
grootlicht
( →Blz. 262)
(indien
aanwezig)
Controlelampje
Dynamic Radar Cruise
Control ( →Blz. 318)
(indien
aanwezig)
Controlelampje
Automatic High Beam-
systeem ( →Blz. 266)
(indien
aanwezig)
Controlelampje
cruise control SET
( →Blz. 331)
(indien
aanwezig)
Controlelampje
mistlampen voor
( →Blz. 270)*1, 2Controlelampje
Traction Control
(→Blz. 375)
Controlelampje
mistachterlicht
( →Blz. 270)
*1Controlelampje
VSC OFF
(→Blz. 375)
(indien
aanwezig)
Controlelampje
voorgloeien
( →Blz. 221, 224)*1
(indien
aanwezig)
Controlelampje
AUTO LSD
( →Blz. 375)
RAV4_OM_OM42A45E_(EE).book Page 100 Tuesday, October 20, 2015 11:26 AM

1012. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
*1
(indien
aanwezig)
Controlelampje Downhill
Assist Control
( →Blz. 360)*3
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 338)
*3Controlelampje
antidiefstalsysteem
(→Blz. 83, 91)
(indien
aanwezig)
Controlelampje Toyota
Parking Assist-sensor
( →Blz. 339)
(indien
aanwezig)
Controlelampje SPORT
( →Blz. 233)
(indien
aanwezig)
Controlelampje LDA
( →Blz. 305)
(indien
aanwezig)
Controlelampje
ECO MODE
( →Blz. 233)*4, 5
(indien
aanwezig)
BSM-indicatoren in
buitenspiegels
( →Blz. 362)
*1
(indien
aanwezig)
Schakeladviesindicator
( →Blz. 254)
(indien
aanwezig)
Controlelampje BSM
( →Blz. 362)
*1
(indien
aanwezig)
ECO-controlelampje
( →Blz. 103)*1, 3Controlelampje
PASSENGER
AIR BAG ( →Blz. 58)
*1
(indien
aanwezig)
Controlelampje
Stop & Start-systeem
( →Blz. 348)*1, 6
(indien
aanwezig)
Waarschuwingslampje
PCS
( →Blz. 294)
*1
(indien
aanwezig)
Controlelampje
uitgeschakeld
Stop & Start-systeem
( →Blz. 349)*7Controlelampje
waarschuwing voor
gladheid
(→Blz. 610)
*1
(indien
aanwezig)
Controlelampje
permanente
vierwielaandrijving
( →Blz. 347)
RAV4_OM_OM42A45E_(EE).book Page 101 Tuesday, October 20, 2015 11:26 AM

1022. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)

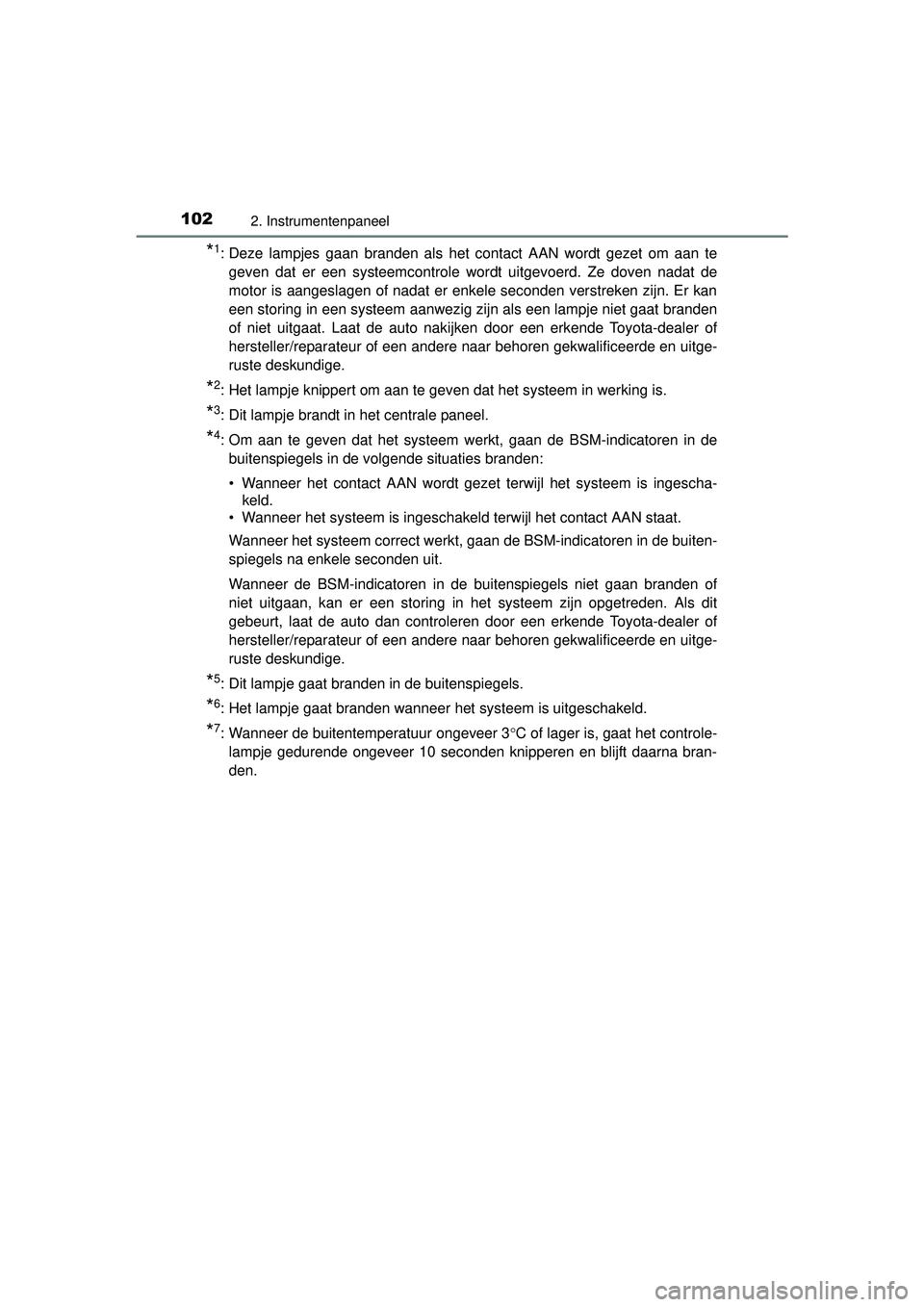

*1: Deze lampjes gaan branden als het contact AAN wordt gezet om aan tegeven dat er een systeemcontrole wordt uitgevoerd. Ze doven nadat de
motor is aangeslagen of nadat er enkele seconden verstreken zijn. Er kan
een storing in een systeem aanwezig zijn als een lampje niet gaat branden
of niet uitgaat. Laat de auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Dit lampje brandt in het centrale paneel.
*4: Om aan te geven dat het systeem werkt, gaan de BSM-indicatoren in debuitenspiegels in de volgende situaties branden:
• Wanneer het contact AAN wordt gezet terwijl het systeem is ingescha- keld.
• Wanneer het systeem is ingeschakeld terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de BSM-indicatoren in de buiten-
spiegels na enkele seconden uit.
Wanneer de BSM-indicatoren in de buitenspiegels niet gaan branden of
niet uitgaan, kan er een storing in het systeem zijn opgetreden. Als dit
gebeurt, laat de auto dan controler en door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
*5: Dit lampje gaat branden in de buitenspiegels.
*6: Het lampje gaat branden wanneer het systeem is uitgeschakeld.
*7: Wanneer de buitentemperatuur ongeveer 3 °C of lager is, gaat het controle-
lampje gedurende ongeveer 10 seconden knipperen en blijft daarna bran-
den.
RAV4_OM_OM42A45E_(EE).book Page 102 Tuesday, October 20, 2015 11:26 AM

1032. Instrumentenpaneel
2
Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)

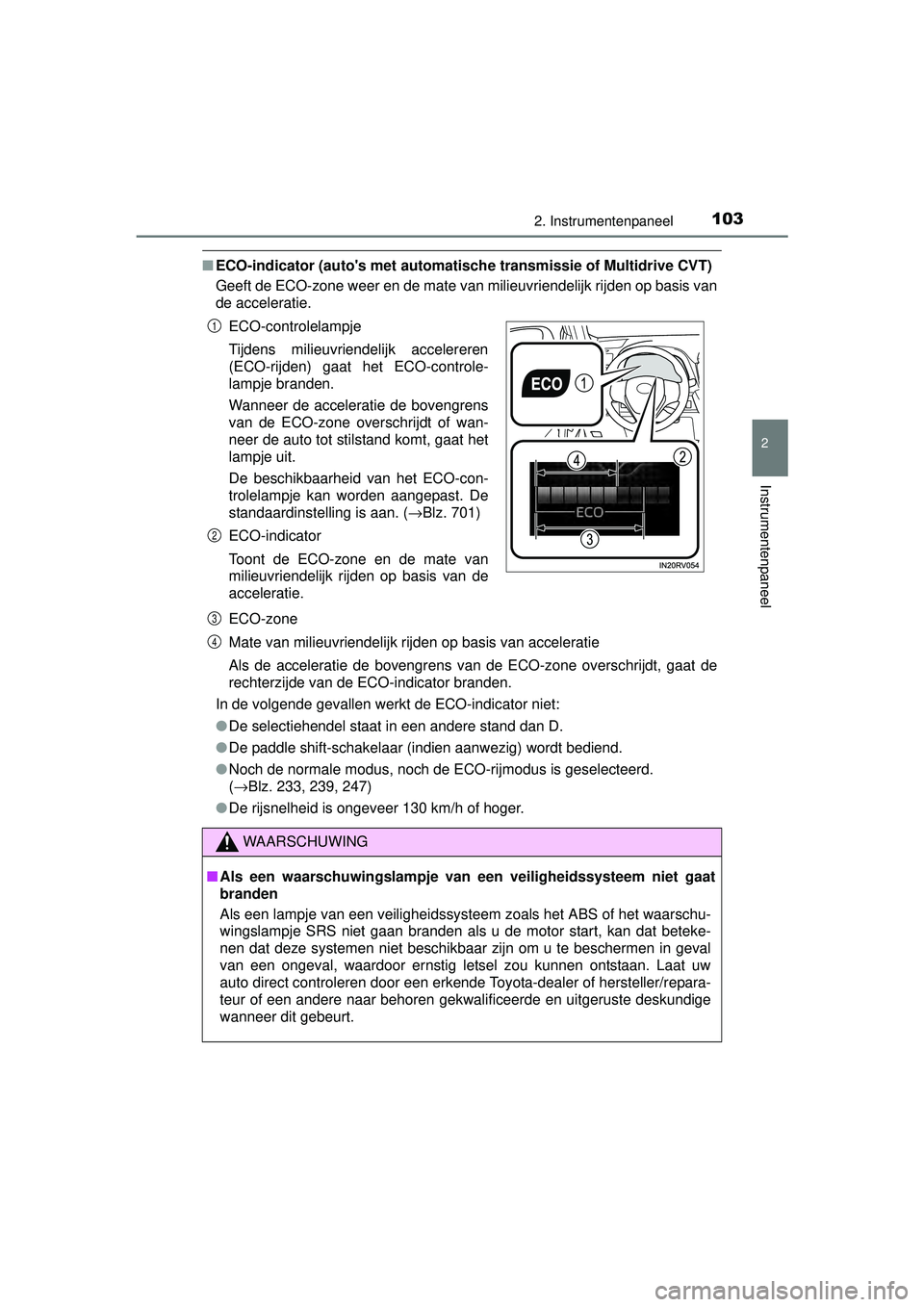

■ECO-indicator (auto's met automati sche transmissie of Multidrive CVT)
Geeft de ECO-zone weer en de mate van milieuvriendelijk rijden op basis van
de acceleratie.
ECO-zone
Mate van milieuvriendelijk rijden op basis van acceleratie
Als de acceleratie de bovengrens van de ECO-zone overschrijdt, gaat de
rechterzijde van de ECO-indicator branden.
In de volgende gevallen werkt de ECO-indicator niet:
● De selectiehendel staat in een andere stand dan D.
● De paddle shift-schakelaar (indien aanwezig) wordt bediend.
● Noch de normale modus, noch de ECO-rijmodus is geselecteerd.
(→Blz. 233, 239, 247)
● De rijsnelheid is ongeveer 130 km/h of hoger. ECO-controlelampje
Tijdens milieuvriendelijk accelereren
(ECO-rijden) gaat het ECO-controle-
lampje branden.
Wanneer de acceleratie de bovengrens
van de ECO-zone overschrijdt of wan-
neer de auto tot stilstand komt, gaat het
lampje uit.
De beschikbaarheid van het ECO-con-
trolelampje kan worden aangepast. De
standaardinstelling is aan. ( →Blz. 701)
ECO-indicator
Toont de ECO-zone en de mate van
milieuvriendelijk rijden op basis van de
acceleratie.
WAARSCHUWING
■ Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals het ABS of het waarschu-
wingslampje SRS niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat uw
auto direct controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
wanneer dit gebeurt.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 103 Tuesday, October 20, 2015 11:26 AM

1042. Instrumentenpaneel
RAV4_OM_OM42A45E_(EE)
Meters en tellers
De eenheden die voor de teller en het display worden gebruikt, kunnen pe\
r
regio verschillen.
Toerenteller
Geeft het motortoerental aan in omwentelingen per minuut.
Snelheidsmeter
Geeft de rijsnelheid weer
Brandstofmeter
Geeft aan hoeveel brandstof er nog in de tank aanwezig is
Schakelstand en schakelbereik (auto's met automatische transmis-
sie of Multidrive CVT)
Geeft de geselecteerde schakelstand of het geselecteerde schakelbereik
weer (→Blz. 231, 237, 245)
Multi-informatiedisplay
Geeft de bestuurder allerlei gegevens met betrekking tot het rijden
(→Blz. 107)
Weergave buitentemperatuur
→Blz. 106
Koelvloeistoftemperatuurmeter
Geeft de koelvloeistoftemperatuur weer
1
2
3
4
5
6
7
