2016 TOYOTA RAV4 Instructieboekje (in Dutch)

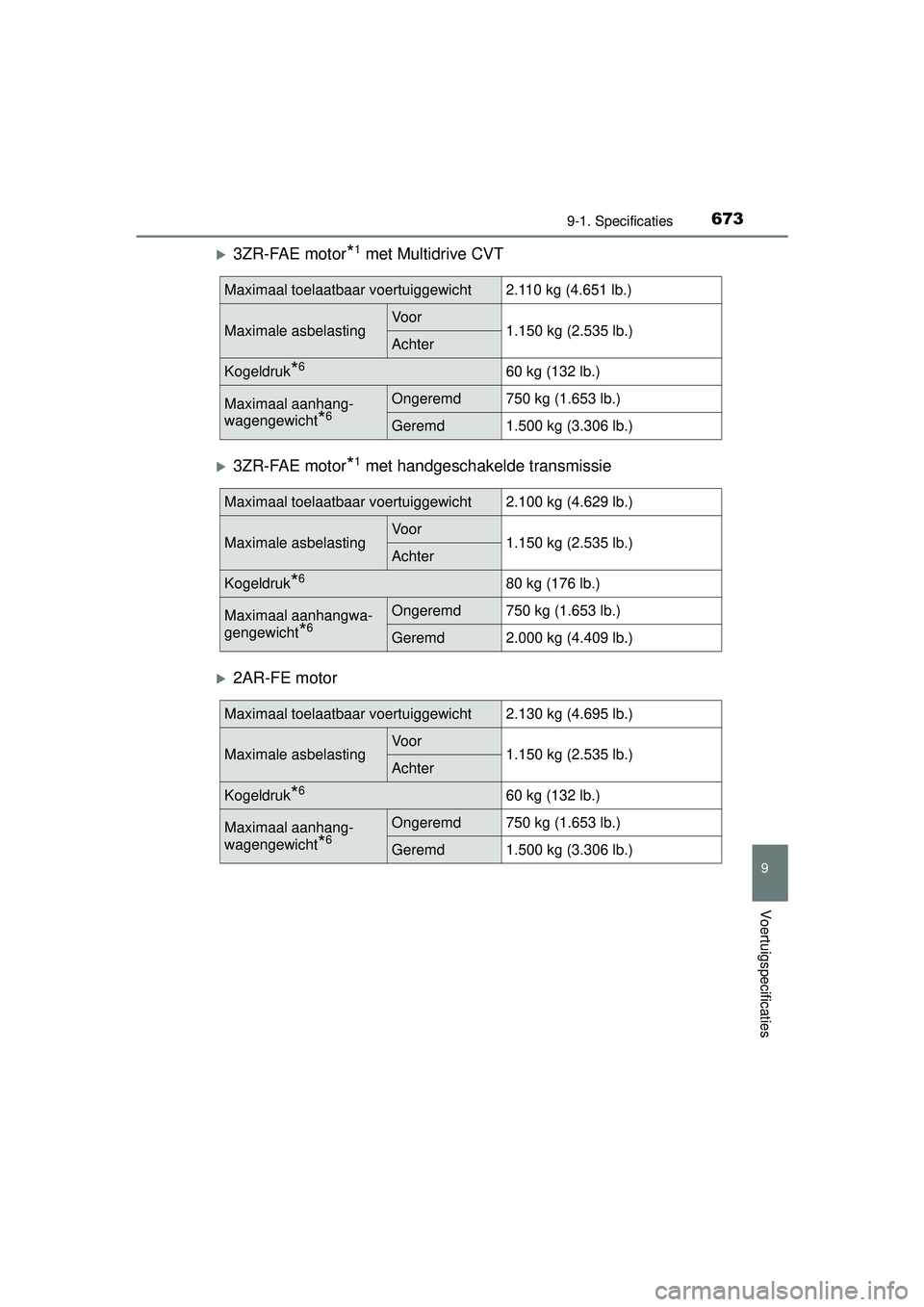

6739-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
3ZR-FAE motor*1 met Multidrive CVT
3ZR-FAE motor*1 met handgeschakelde transmissie
2AR-FE motor
Maximaal toelaatbaar voertuiggewicht2.110 kg (4.651 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
Maximaal toelaatbaar voertuiggewicht2.100 kg (4.629 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*680 kg (176 lb.)
Maximaal aanhangwa-
gengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
Maximaal toelaatbaar voertuiggewicht2.130 kg (4.695 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
RAV4_OM_OM42A45E_(EE).book Page 673 Tuesday, October 20, 2015 11:26 AM

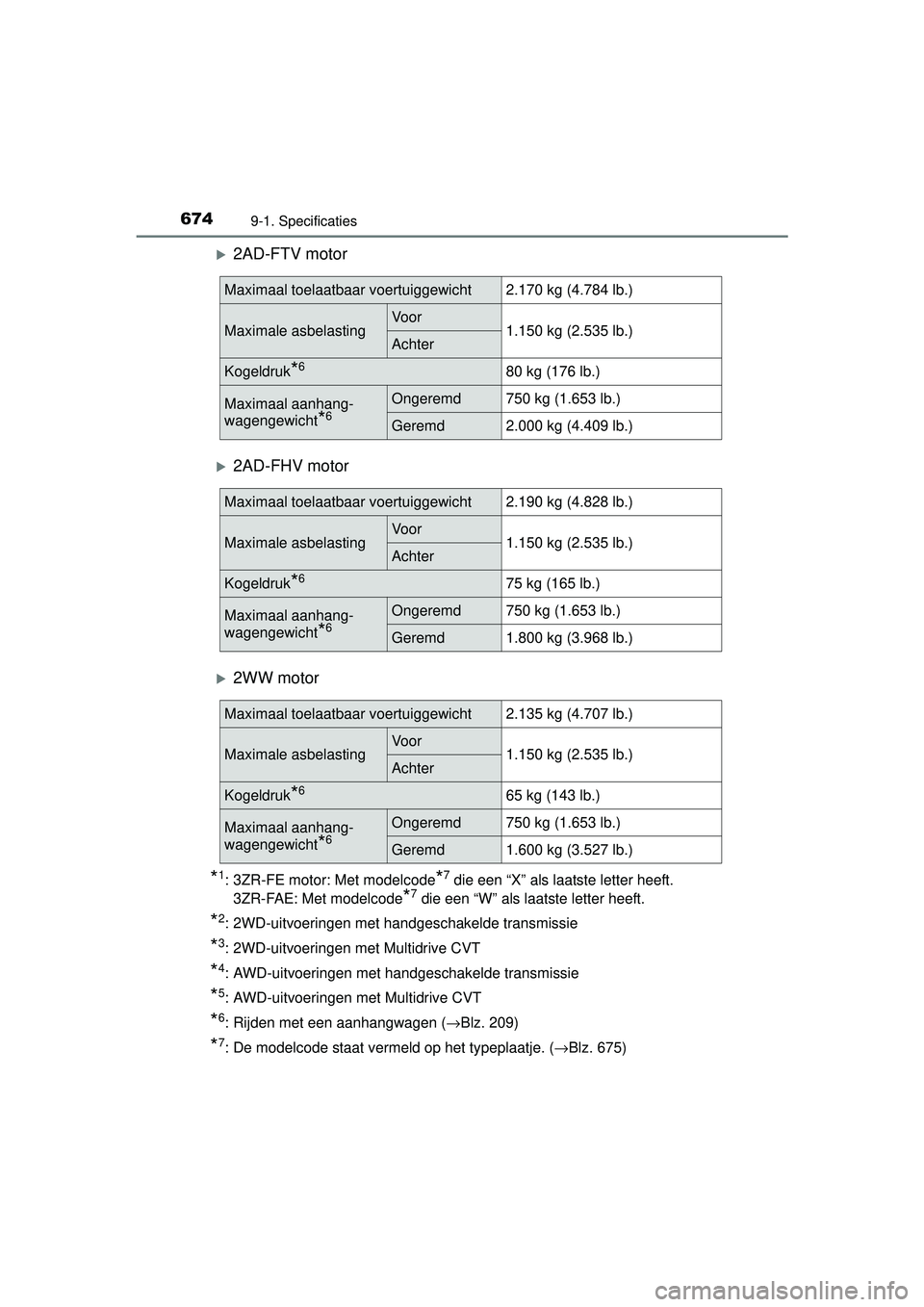

6749-1. Specificaties
RAV4_OM_OM42A45E_(EE)
2AD-FTV motor
2AD-FHV motor
2WW motor
*1: 3ZR-FE motor: Met modelcode*7 die een “X” als laatste letter heeft.
3ZR-FAE: Met modelcode
*7 die een “W” als laatste letter heeft.
*2: 2WD-uitvoeringen met handgeschakelde transmissie
*3: 2WD-uitvoeringen met Multidrive CVT
*4: AWD-uitvoeringen met handgeschakelde transmissie
*5: AWD-uitvoeringen met Multidrive CVT
*6: Rijden met een aanhangwagen ( →Blz. 209)
*7: De modelcode staat vermeld op het typeplaatje. ( →Blz. 675)
Maximaal toelaatbaar voertuiggewicht2.170 kg (4.784 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*680 kg (176 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd2.000 kg (4.409 lb.)
Maximaal toelaatbaar voertuiggewicht2.190 kg (4.828 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*675 kg (165 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.800 kg (3.968 lb.)
Maximaal toelaatbaar voertuiggewicht2.135 kg (4.707 lb.)
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*665 kg (143 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.600 kg (3.527 lb.)
RAV4_OM_OM42A45E_(EE).book Page 674 Tuesday, October 20, 2015 11:26 AM

6759-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het belangrijkste identificatienummer
van uw Toyota. Het wordt gebruikt voor het op naam zetten van de
auto.
Dit nummer is aangebracht
onder de rechter voorstoel.
Bij sommige uitvoeringen is dit
nummer links boven op het
dashboard ingeslagen.
Het voertuigidentificatienummer
staat ook op het typeplaatje.
Identificatie van de auto
RAV4_OM_OM42A45E_(EE).book Page 675 Tuesday, October 20, 2015 11:26 AM

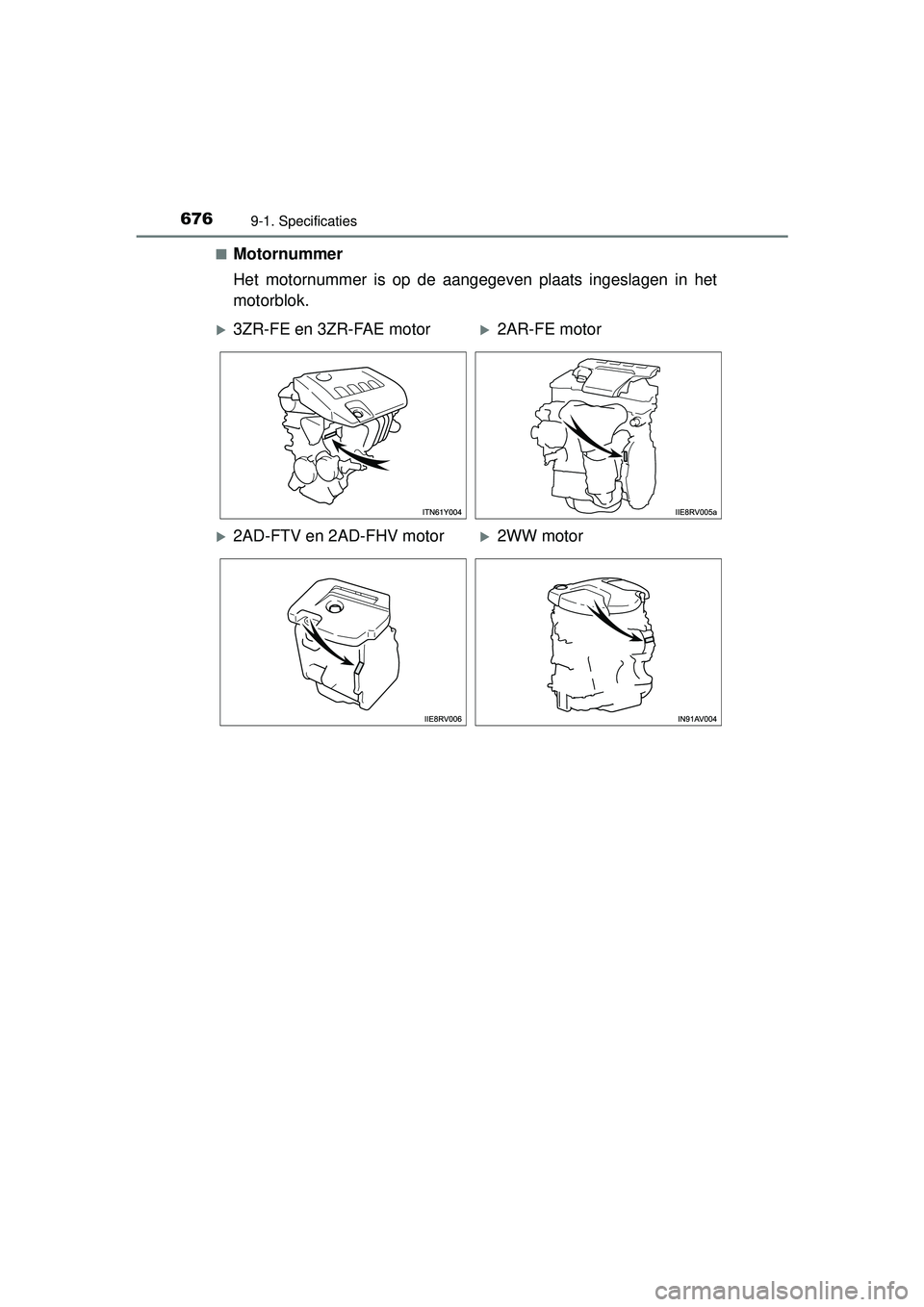

6769-1. Specificaties
RAV4_OM_OM42A45E_(EE)■
Motornummer
Het motornummer is op de aangegeven plaats ingeslagen in het
motorblok.
3ZR-FE en 3ZR-FAE motor2AR-FE motor
2AD-FTV en 2AD-FHV motor2WW motor
RAV4_OM_OM42A45E_(EE).book Page 676
Tuesday, October 20, 2015 11:26 AM

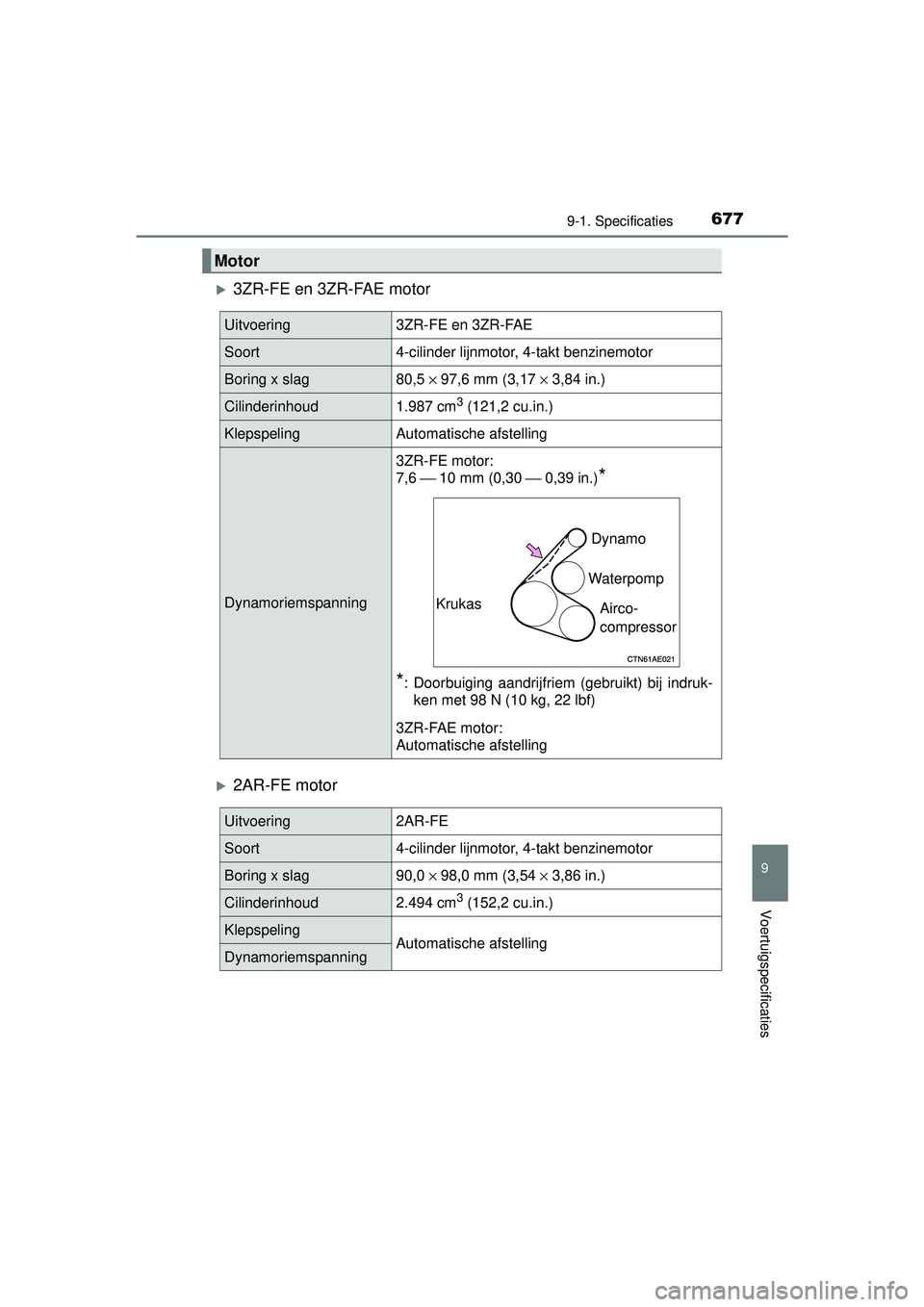

6779-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
3ZR-FE en 3ZR-FAE motor
2AR-FE motor
Motor
Uitvoering3ZR-FE en 3ZR-FAE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag80,5 × 97,6 mm (3,17 × 3,84 in.)
Cilinderinhoud1.987 cm3 (121,2 cu.in.)
KlepspelingAutomatische afstelling
Dynamoriemspanning
3ZR-FE motor:
7,6 ⎯ 10 mm (0,30 ⎯ 0,39 in.)
*
*
: Doorbuiging aandrijfriem (gebruikt) bij indruk- ken met 98 N (10 kg, 22 lbf)
3ZR-FAE motor:
Automatische afstelling
Dynamo
Waterpomp Airco-
compressor
Krukas
Uitvoering2AR-FE
Soort4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag90,0 ×
98,0 mm (3,54 × 3,86 in.)
Cilinderinhoud2.494 cm3 (152,2 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
RAV4_OM_OM42A45E_(EE).book Page 677 Tuesday, October 20, 2015 11:26 AM

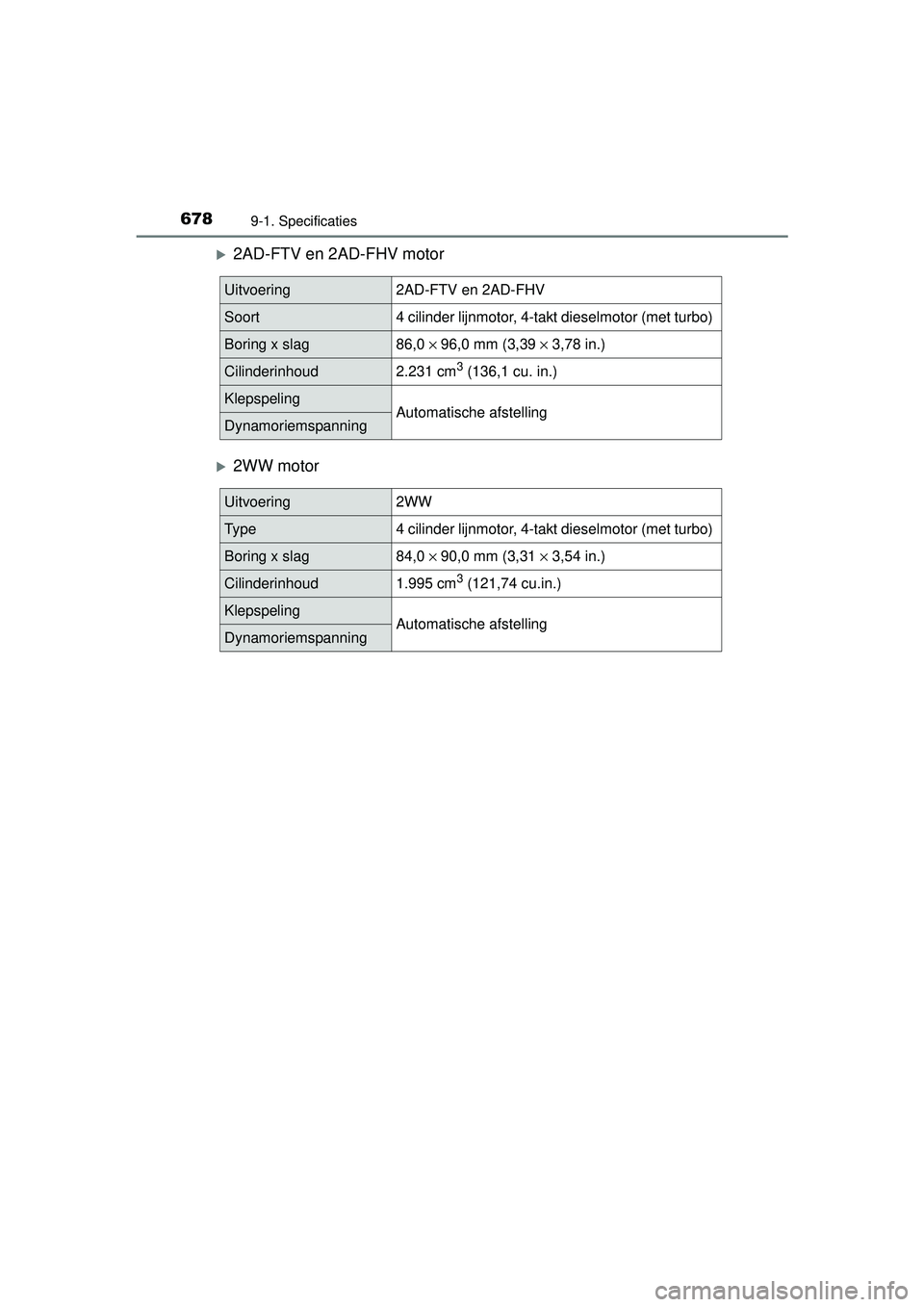

6789-1. Specificaties
RAV4_OM_OM42A45E_(EE)
2AD-FTV en 2AD-FHV motor
2WW motor
Uitvoering2AD-FTV en 2AD-FHV
Soort4 cilinder lijnmotor, 4-takt dieselmotor (met turbo)
Boring x slag86,0 × 96,0 mm (3,39 × 3,78 in.)
Cilinderinhoud2.231 cm3 (136,1 cu. in.)
KlepspelingAutomatische afstellingDynamoriemspanning
Uitvoering2WW
Ty p e4 cilinder lijnmotor, 4-takt dieselmotor (met turbo)
Boring x slag84,0 × 90,0 mm (3,31 × 3,54 in.)
Cilinderinhoud1.995 cm3 (121,74 cu.in.)
KlepspelingAutomatische afstellingDynamoriemspanning
RAV4_OM_OM42A45E_(EE).book Page 678 Tuesday, October 20, 2015 11:26 AM

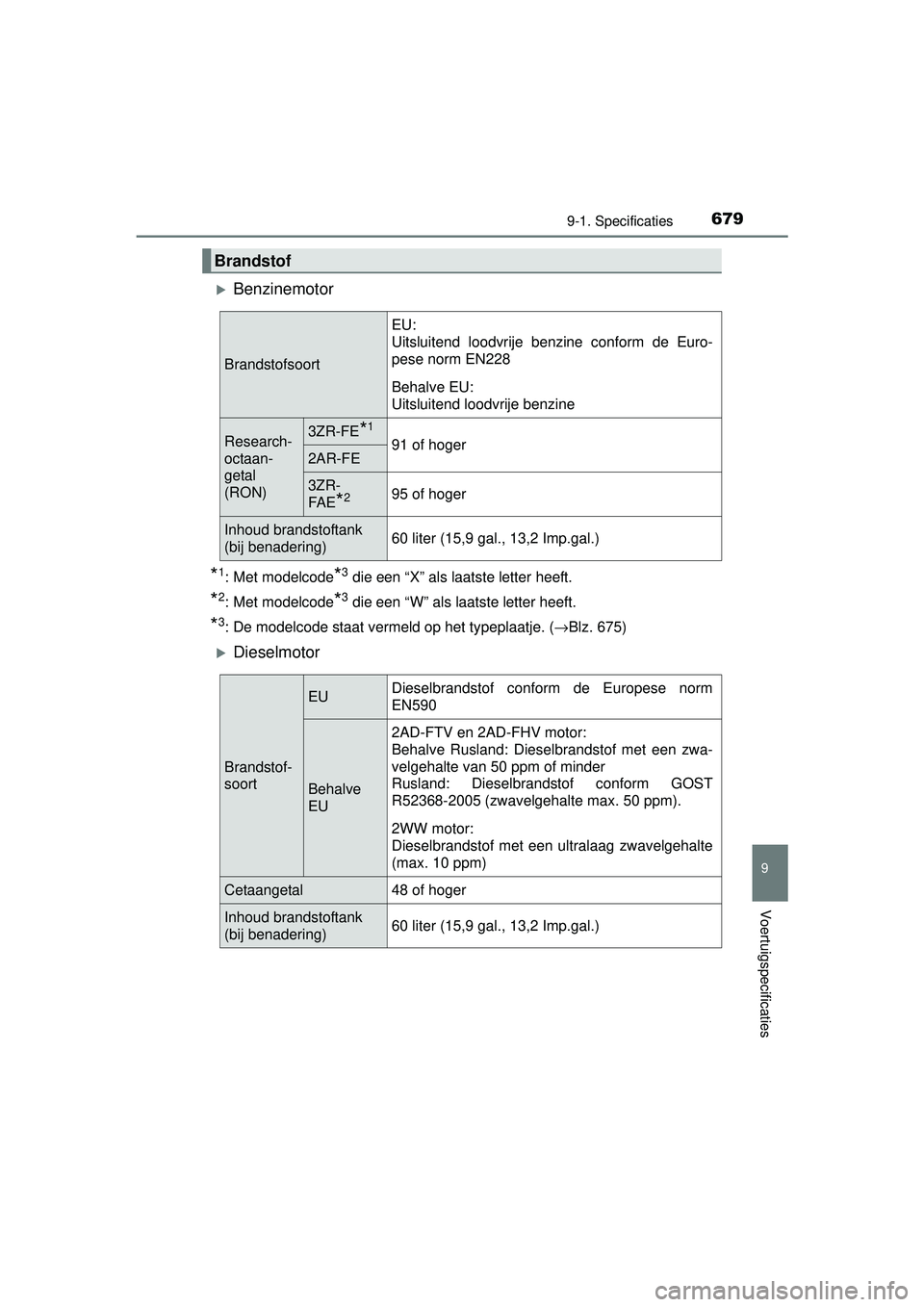

6799-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Benzinemotor
*1: Met modelcode*3 die een “X” als laatste letter heeft.
*2: Met modelcode*3 die een “W” als laatste letter heeft.
*3: De modelcode staat vermeld op het typeplaatje. (→Blz. 675)
Dieselmotor
Brandstof
Brandstofsoort
EU:
Uitsluitend loodvrije benzine conform de Euro-
pese norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-
octaan-
getal
(RON)3ZR-FE*1
91 of hoger2AR-FE
3ZR-
FA E
*2 95 of hoger
Inhoud brandstoftank
(bij benadering)60 liter (15,9 gal., 13,2 Imp.gal.)
Brandstof-
soort
EUDieselbrandstof conform de Europese norm
EN590
Behalve
EU
2AD-FTV en 2AD-FHV motor:
Behalve Rusland: Dieselbrandstof met een zwa-
velgehalte van 50 ppm of minder
Rusland: Dieselbrandstof conform GOST
R52368-2005 (zwavelgehalte max. 50 ppm).
2WW motor:
Dieselbrandstof met een ultralaag zwavelgehalte
(max. 10 ppm)
Cetaangetal48 of hoger
Inhoud brandstoftank
(bij benadering)60 liter (15,9 gal., 13,2 Imp.gal.)
RAV4_OM_OM42A45E_(EE).book Page 679 Tuesday, October 20, 2015 11:26 AM

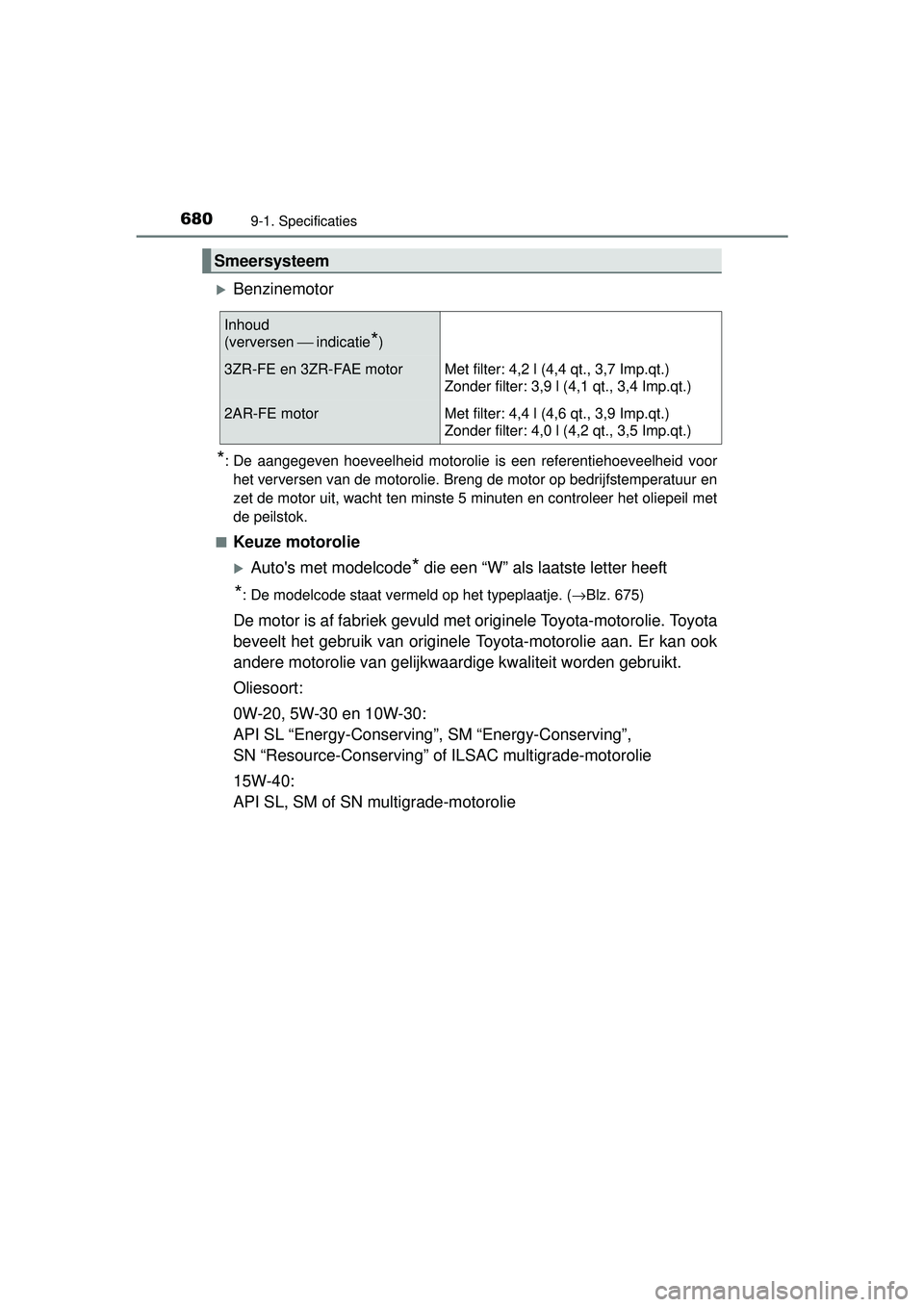

6809-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Benzinemotor
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelheid voorhet verversen van de motorolie. Breng de motor op bedrijfstemperatuur en
zet de motor uit, wacht ten minste 5 minuten en controleer het oliepeil met
de peilstok.
■
Keuze motorolie
Auto's met modelcode* die een “W” als laatste letter heeft
*: De modelcode staat vermeld op het typeplaatje. ( →Blz. 675)
De motor is af fabriek gevuld met originele Toyota-motorolie. Toyota
beveelt het gebruik van originele Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige kwaliteit worden gebruikt.
Oliesoort:
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving” of ILSAC multigrade-motorolie
15W-40:
API SL, SM of SN multigrade-motorolie
Smeersysteem
Inhoud
(verversen ⎯ indicatie
*)
3ZR-FE en 3ZR-FAE motorMet filter: 4,2 l (4,4 qt., 3,7 Imp.qt.)
Zonder filter: 3,9 l (4,1 qt., 3,4 Imp.qt.)
2AR-FE motorMet filter: 4,4 l (4,6 qt., 3,9 Imp.qt.)
Zonder filter: 4,0 l (4,2 qt., 3,5 Imp.qt.)
RAV4_OM_OM42A45E_(EE).book Page 680 Tuesday, October 20, 2015 11:26 AM
