2016 TOYOTA RAV4 Instructieboekje (in Dutch)

5297-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

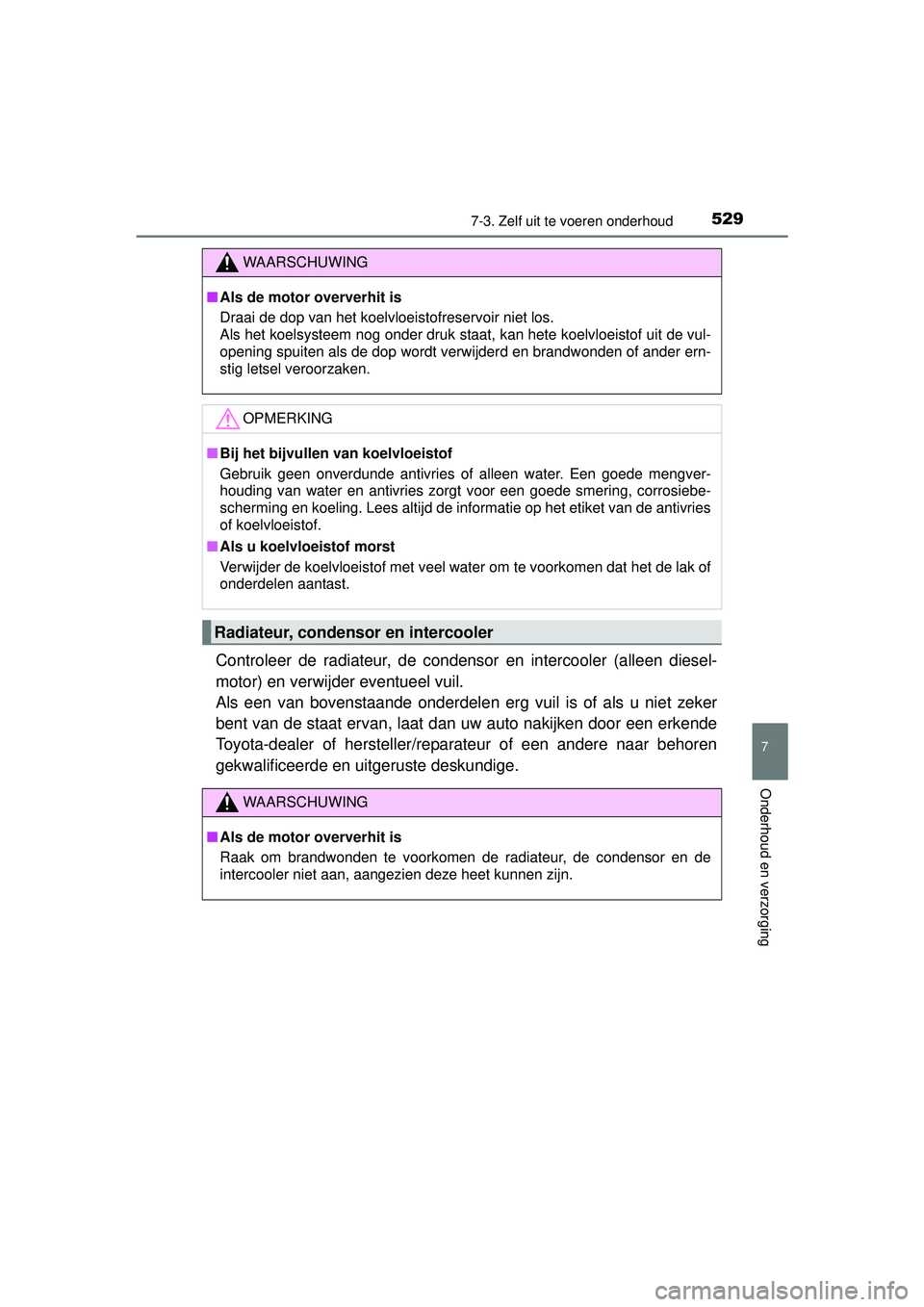

Controleer de radiateur, de condensor en intercooler (alleen diesel-
motor) en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosiebe-
scherming en koeling. Lees altijd de informatie op het etiket van de antivries
of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
RAV4_OM_OM42A45E_(EE).book Page 529 Tuesday, October 20, 2015 11:26 AM

5307-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

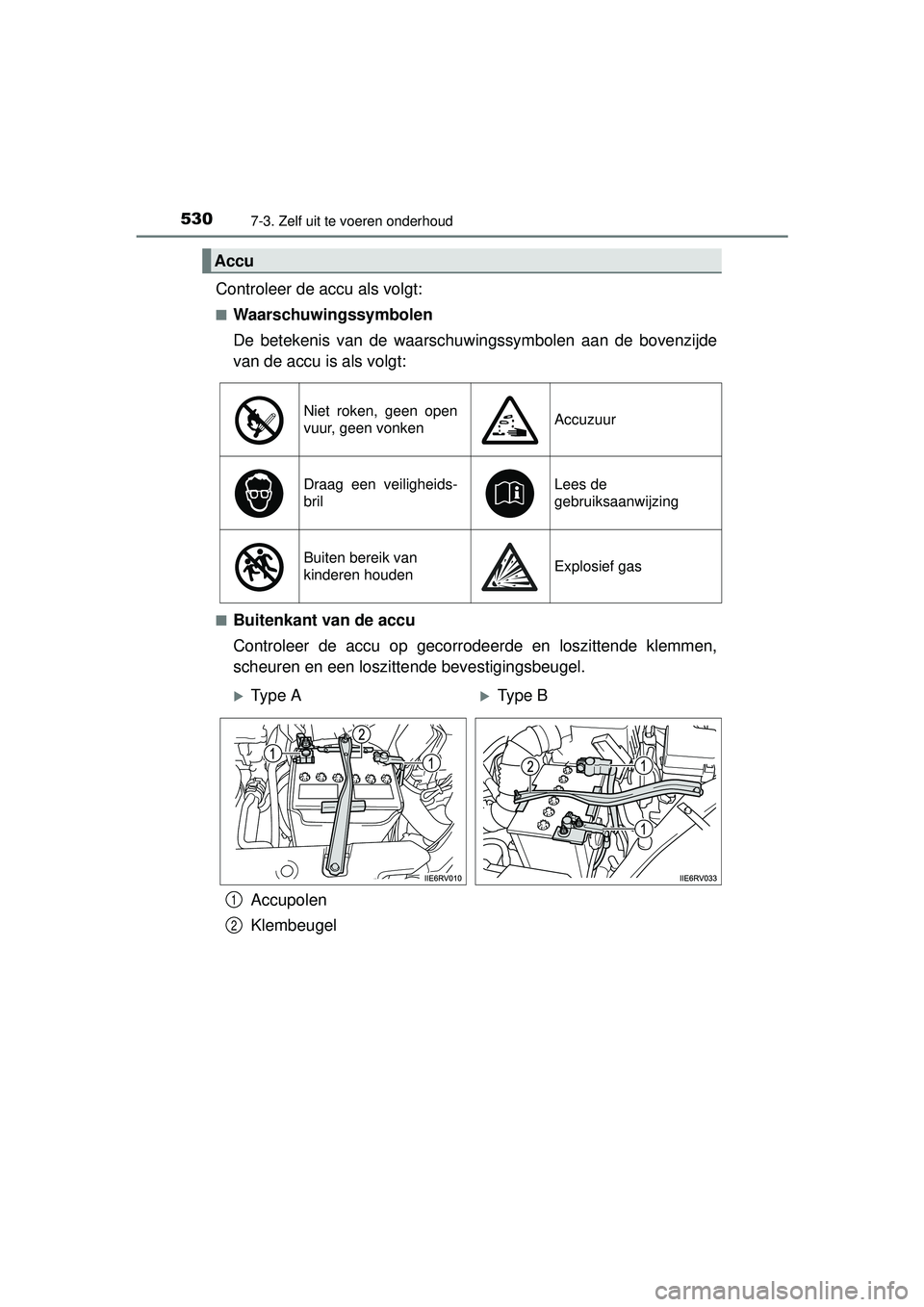

Controleer de accu als volgt:
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
Type AType B
1
2
RAV4_OM_OM42A45E_(EE).book Page 530 Tuesday, October 20, 2015 11:26 AM

5317-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

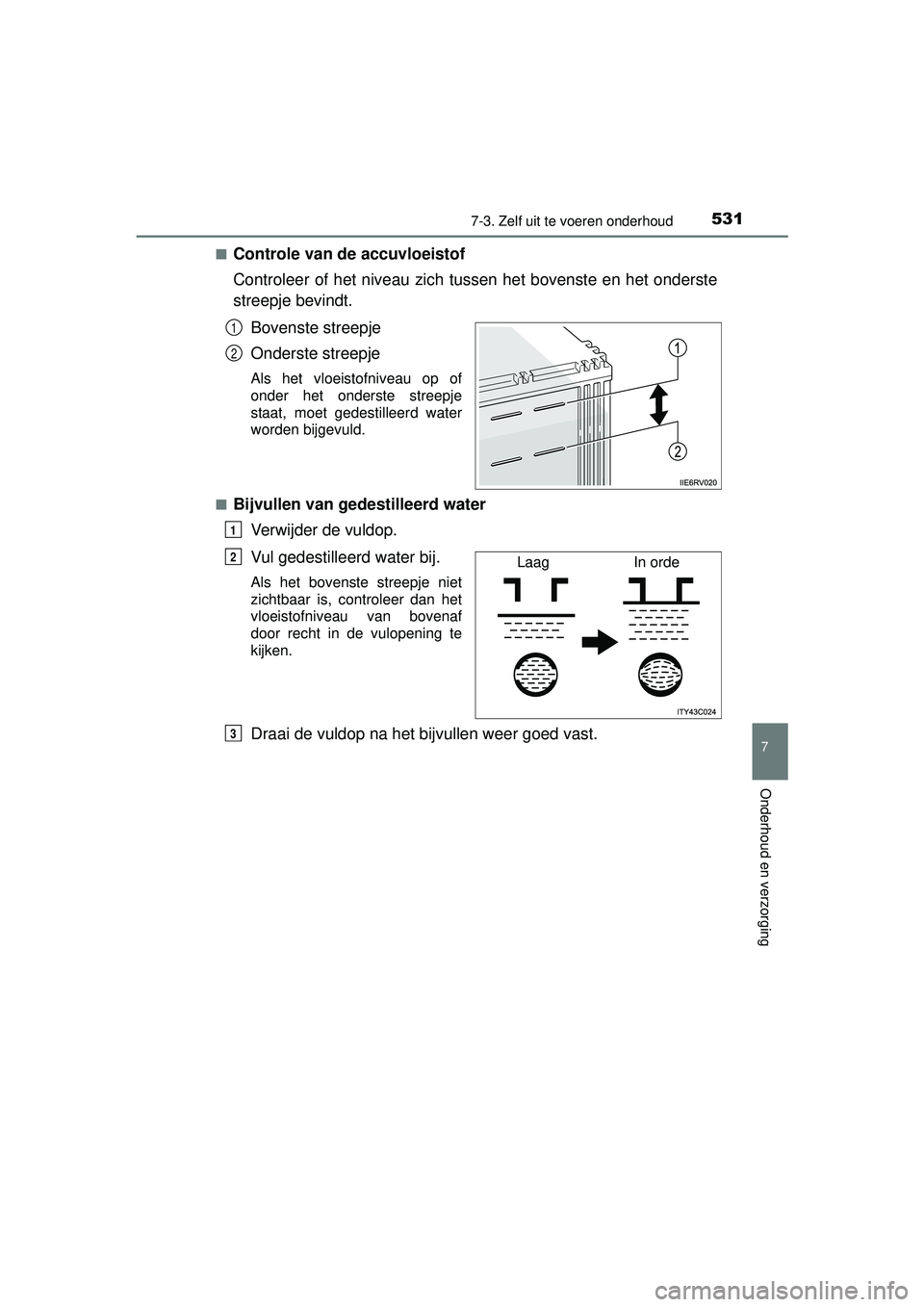

■Controle van de accuvloeistof
Controleer of het niveau zich tussen het bovenste en het onderste
streepje bevindt.Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd water
worden bijgevuld.
■
Bijvullen van gedestilleerd water Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf
door recht in de vulopening te
kijken.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
Laag In orde2
3
RAV4_OM_OM42A45E_(EE).book Page 531 Tuesday, October 20, 2015 11:26 AM

5327-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

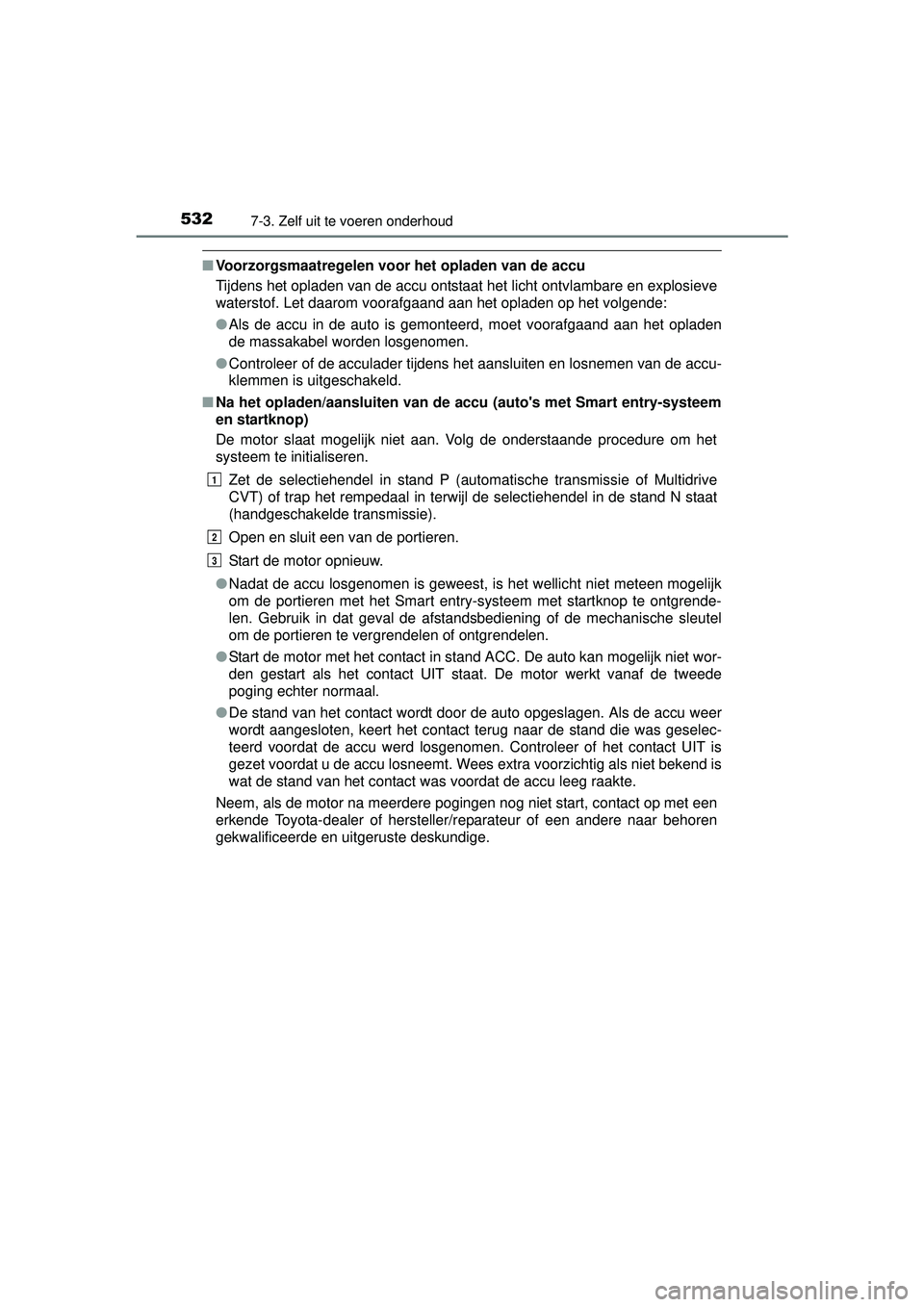

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Let daarom voorafgaand aan het opladen op het volgende:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het
systeem te initialiseren.
Zet de selectiehendel in stand P (automatische transmissie of Multidrive
CVT) of trap het rempedaal in terwijl de selectiehendel in de stand N staat
(handgeschakelde transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
● Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als de motor na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 532 Tuesday, October 20, 2015 11:26 AM

5337-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
■Chemicaliën in de accu
Accuzuur is giftig en bijtend en kan het ontstaan van een licht ontvlambare
en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan
de accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te
voorkomen:
● Veroorzaak geen vonken met gereedschap.
● Rook nooit en steek nooit een lucifer of een aansteker aan bij de accu.
● Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
● Adem of slik nooit elektrolyt in.
● Gebruik een veiligheidsbril als u bij de accu bezig bent.
● Houd kinderen uit de buurt van de accu.
● Wanneer er onvoldoende accuvloeistof is.
Gebruik de accu niet wanneer er onvoldoende vloeistof in de accu zit.
Anders zou de accu kunnen ontploffen.
■ Een veilige plaats voor het opladen van de accu
Laad de accu altijd op in een open ruimte. Laad de accu niet op in een
garage of in een afgesloten ruimte waar onvoldoende ventilatie is.
■ Noodmaatregelen met betrekking tot elektrolyt
● Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een spons of doek op de ogen deppen,
terwijl u naar een arts of het ziekenhuis gaat.
● Als u elektrolyt op de huid krijgt,
dient u de desbetreffende plaats zeer grondig te wassen. Als het pijn doet
of brandt, roept u meteen medische hulp in.
● Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddel-
lijk de kleding uit en volg, indien nodig, de procedure zoals hierboven
beschreven.
● Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische
hulp in.
RAV4_OM_OM42A45E_(EE).book Page 533 Tuesday, October 20, 2015 11:26 AM

5347-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Zonder oliepeilstok
Als een sproeier niet werkt of een
waarschuwingsmelding wordt
weergegeven op het multi-infor-
matiedisplay, is het sproeierreser-
voir mogelijk leeg. Vul ruiten-
sproeiervloeistof bij.
Met oliepeilstok
Als het sproeierreservoir op LOW
staat, vul dan ruitensproeiervloei-
stof bij.
OPMERKING
■ Bij het opladen van de accu
Probeer de accu nooit op te laden bij draaiende motor. Controleer ook of
alle accessoires zijn uitgeschakeld.
■ Bij het bijvullen van gedestilleerd water
Vul niet te veel bij. Anders kan er bij intensief laden accuvloeistof lekken,
waardoor corrosie kan worden veroorzaakt.
Sproeierreservoir
RAV4_OM_OM42A45E_(EE).book Page 534 Tuesday, October 20, 2015 11:26 AM

5357-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

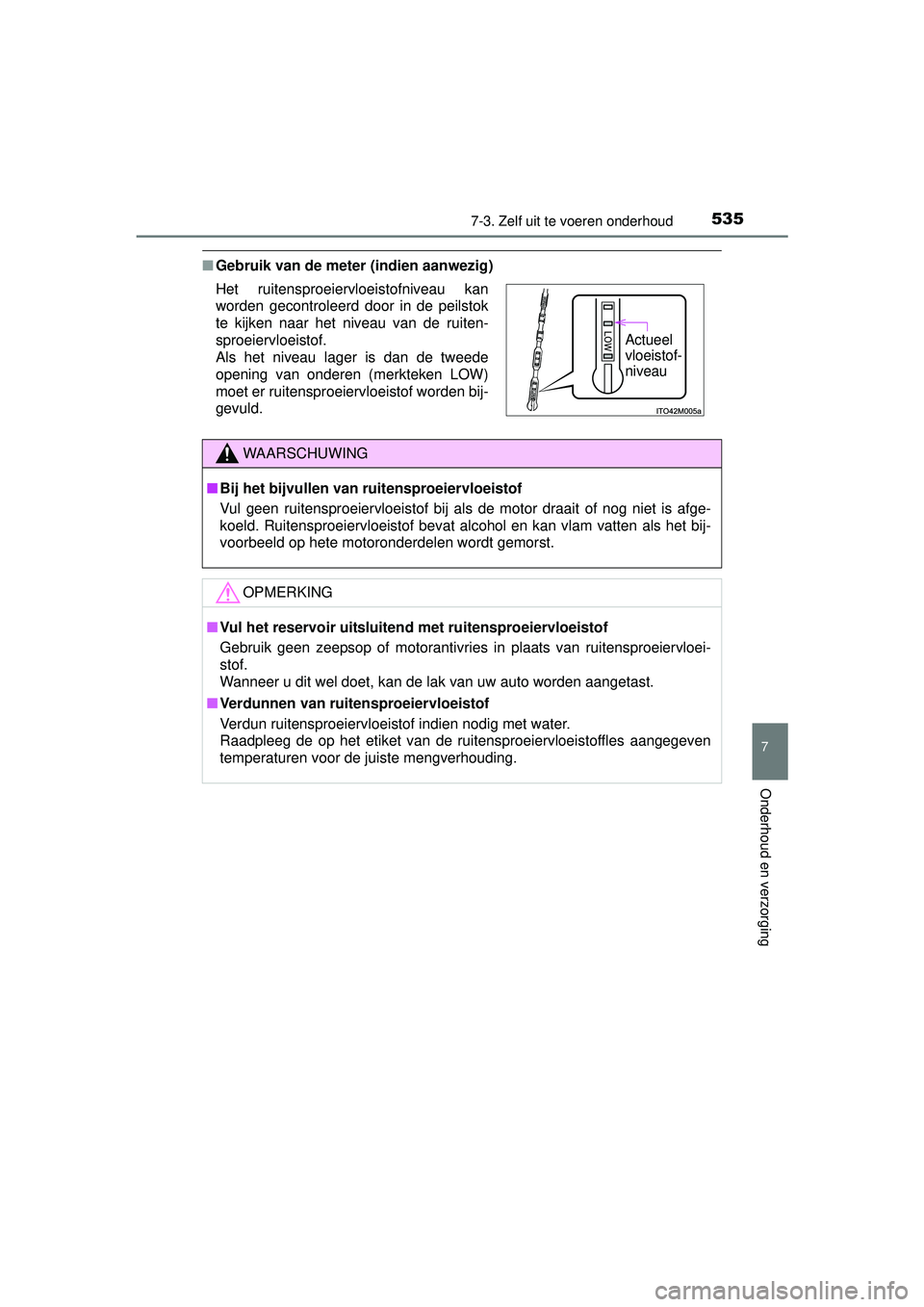

■Gebruik van de meter (indien aanwezig)
Het ruitensproeiervloeistofniveau kan
worden gecontroleerd door in de peilstok
te kijken naar het niveau van de ruiten-
sproeiervloeistof.
Als het niveau lager is dan de tweede
opening van onderen (merkteken LOW)
moet er ruitensproeiervloeistof worden bij-
gevuld.
WAARSCHUWING
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als de motor draait of nog niet is afge-
koeld. Ruitensproeiervloeistof bevat alcohol en kan vlam vatten als het bij-
voorbeeld op hete motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloei-
stof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■ Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengverhouding.
Actueel
vloeistof-
niveau
RAV4_OM_OM42A45E_(EE).book Page 535 Tuesday, October 20, 2015 11:26 AM

5367-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
U kunt het brandstoffilter zelf aftappen. Maar omdat dit lastig is, advi-
seren wij u het brandstoffilter te laten aftappen door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskund ige. Neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitger uste deskundige als u het brand-
stoffilter toch zelf wilt aftappen.
Het water in het brandstoffilter moet worden afgetapt wanneer de
waarschuwingsmelding “Water Accumu lation in Fuel Filter Check
Owner’s Manual” (Water in brandstof filter. Zie handleiding.) verschijnt
op het multi-informatiedisplay en er een zoemer klinkt. ( →Blz. 609)
Auto's zonder Smart entry-systeem en startknop:
Zet het contact UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact UIT.
Plaats een klein bakje onder de aftapplug om het water en de
brandstof in op te vangen.
Draai de aftapplug linksom,
ongeveer 2 - 2,5 slag.
Als u de aftapplug meer slagen los-
draait, zal het water ook om de
plug heen sijpelen.
Beweeg de pompknop tot er
brandstof uit de aftapplug komt.
Draai de aftapplug na het aftappen met de hand vast.
Brandstoffilter (2AD-FTV en 2AD-FHV motor)
1
2
3
4
5
