6338-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)
Als de auto een lekke band heeft
(auto's zonder een reser vewiel)
●Breng de auto tot stilstand op een veilige plaats en een stevige,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehendel in stand P (auto's met automatische trans-
missie of Multidrive CVT) of N (auto's met handgeschakelde trans-
missie).
● Zet de motor af.
● Schakel de alarmknipperlichten in. ( →Blz. 580)
● Auto's met elektrisch bedienbar e achterklep: Schakel het systeem
van de elektrisch bedienbare achterklep uit. ( →Blz. 144)
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset. Een lekke band met perforatieschade door
een spijker of schroef kan voorlopig worden gerepareerd met de
bandenreparatieset.
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd nooit door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt doorgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie niet meer
mogelijk is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een reparatieset
exploderen.
Voordat u de band repareert
RAV4_OM_OM42A45E_(EE).book Page 633 Tuesday, October 20, 2015 11:26 AM

6348-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
*1: Deze is mogelijk bij de bandenreparatieset opgeborgen.
*2: Verwijderen van de krik (→Blz. 622)
*3: Gebruik van de krik (→Blz. 624)

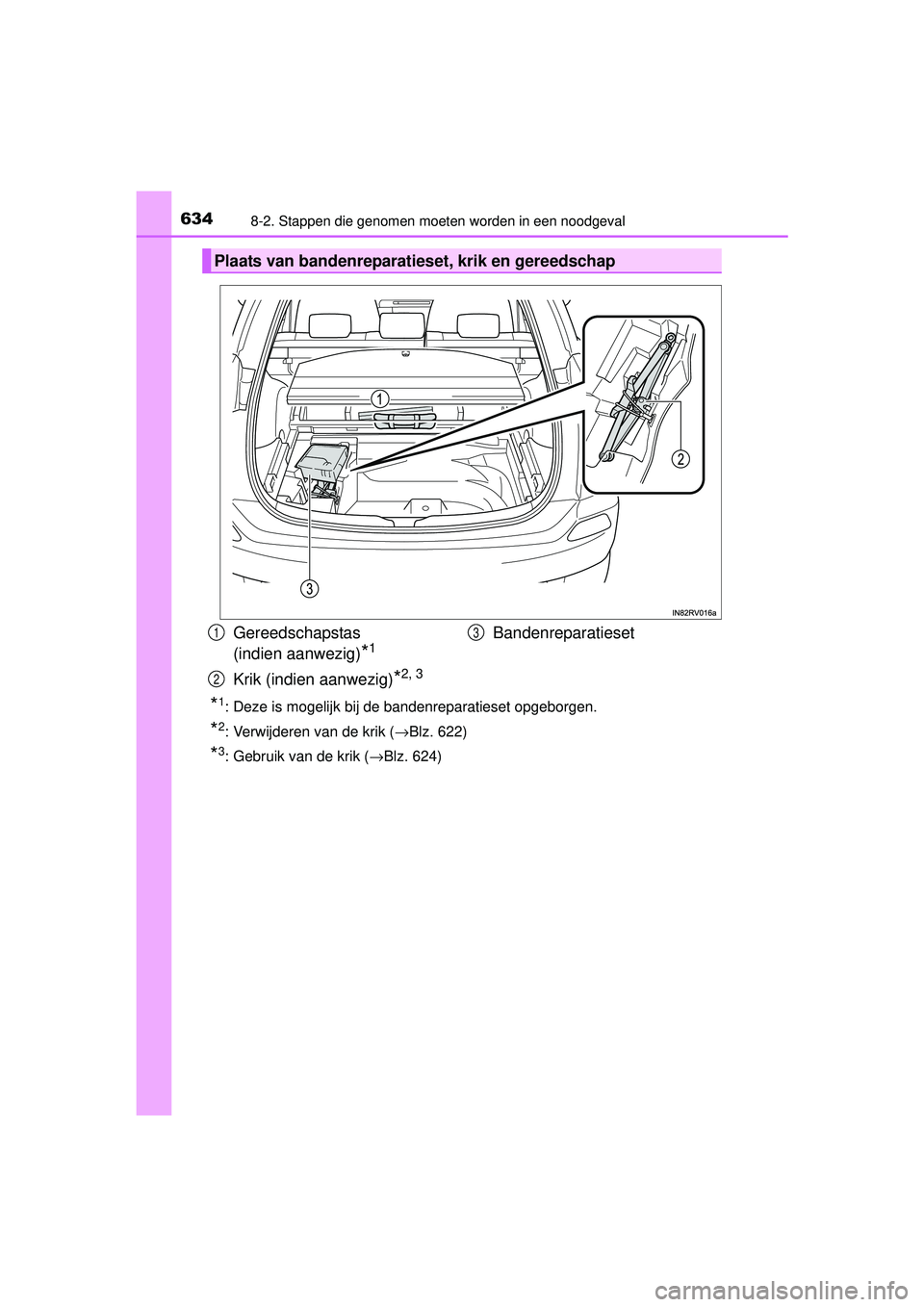

Plaats van bandenreparatieset, krik en gereedschap
Gereedschapstas
(indien aanwezig)
*1
Krik (indien aanwezig)*2, 3
Bandenreparatieset1
2
3
RAV4_OM_OM42A45E_(EE).book Page 634 Tuesday, October 20, 2015 11:26 AM

6358-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

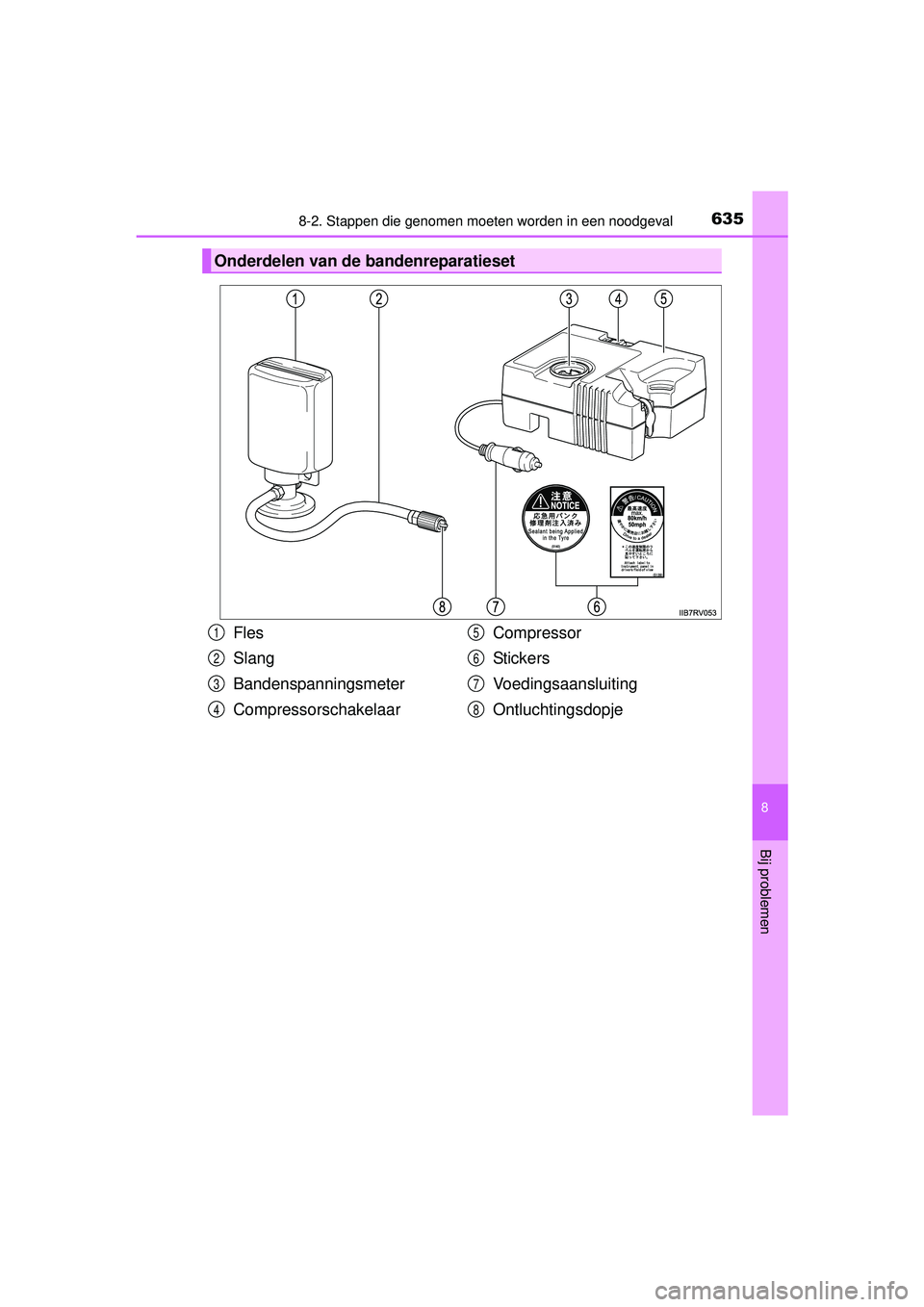

Onderdelen van de bandenreparatieset
Fles
Slang
Bandenspanningsmeter
CompressorschakelaarCompressor
St ic ke rs
Voedingsaansluiting
Ontluchtingsdopje1
2
3
4
5
6
7
8
RAV4_OM_OM42A45E_(EE).book Page 635
Tuesday, October 20, 2015 11:26 AM

6368-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

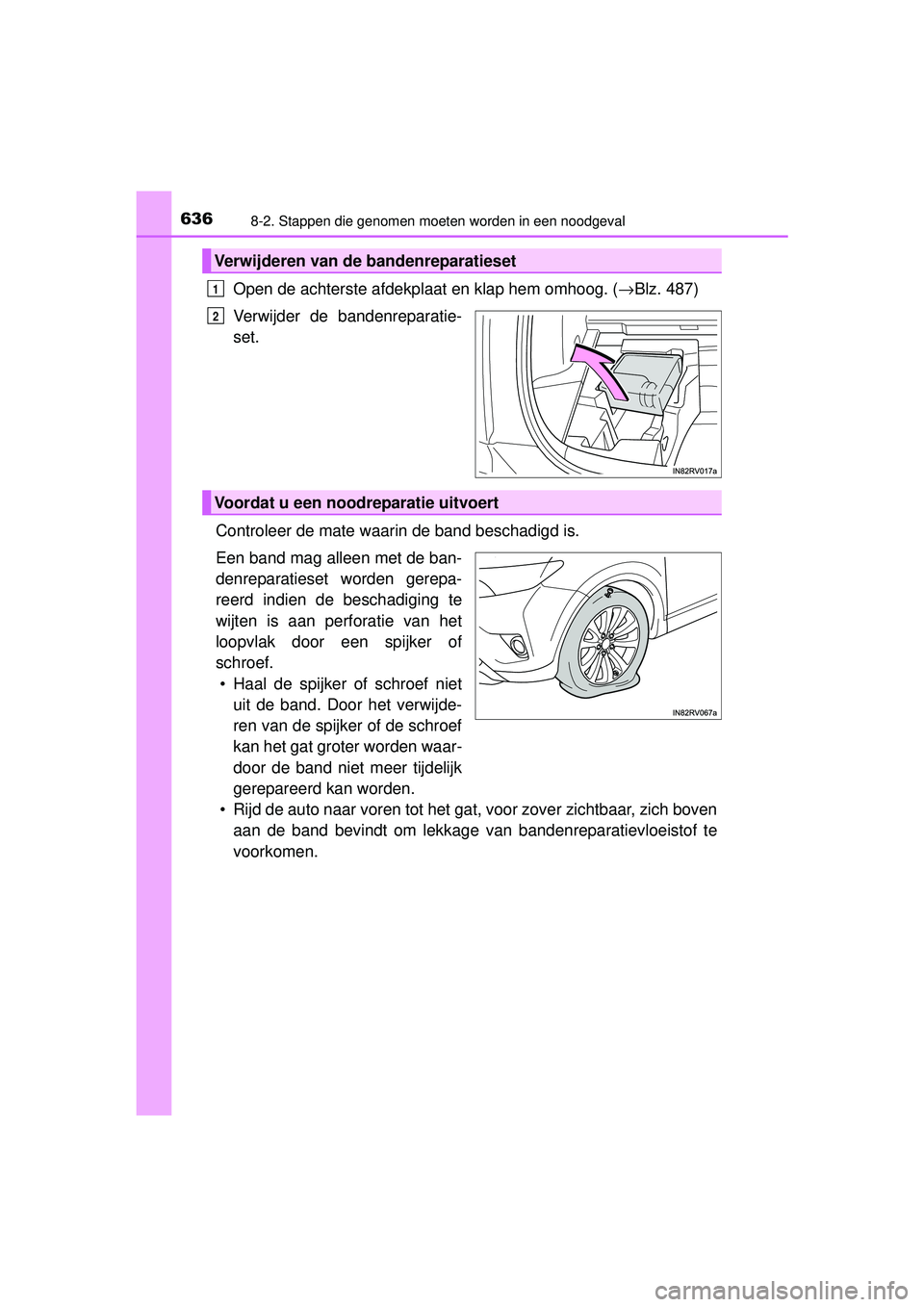

Open de achterste afdekplaat en klap hem omhoog. (→Blz. 487)
Verwijder de bandenreparatie-
set.
Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de ban-
denreparatieset worden gerepa-
reerd indien de beschadiging te
wijten is aan perforatie van het
loopvlak door een spijker of
schroef. • Haal de spijker of schroef niet uit de band. Door het verwijde-
ren van de spijker of de schroef
kan het gat groter worden waar-
door de band niet meer tijdelijk
gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zich boven aan de band bevindt om lekkage van bandenreparatievloeistof te
voorkomen.
Verwijderen van de bandenreparatieset
1
2
Voordat u een noodreparatie uitvoert
RAV4_OM_OM42A45E_(EE).book Page 636 Tuesday, October 20, 2015 11:26 AM

6378-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

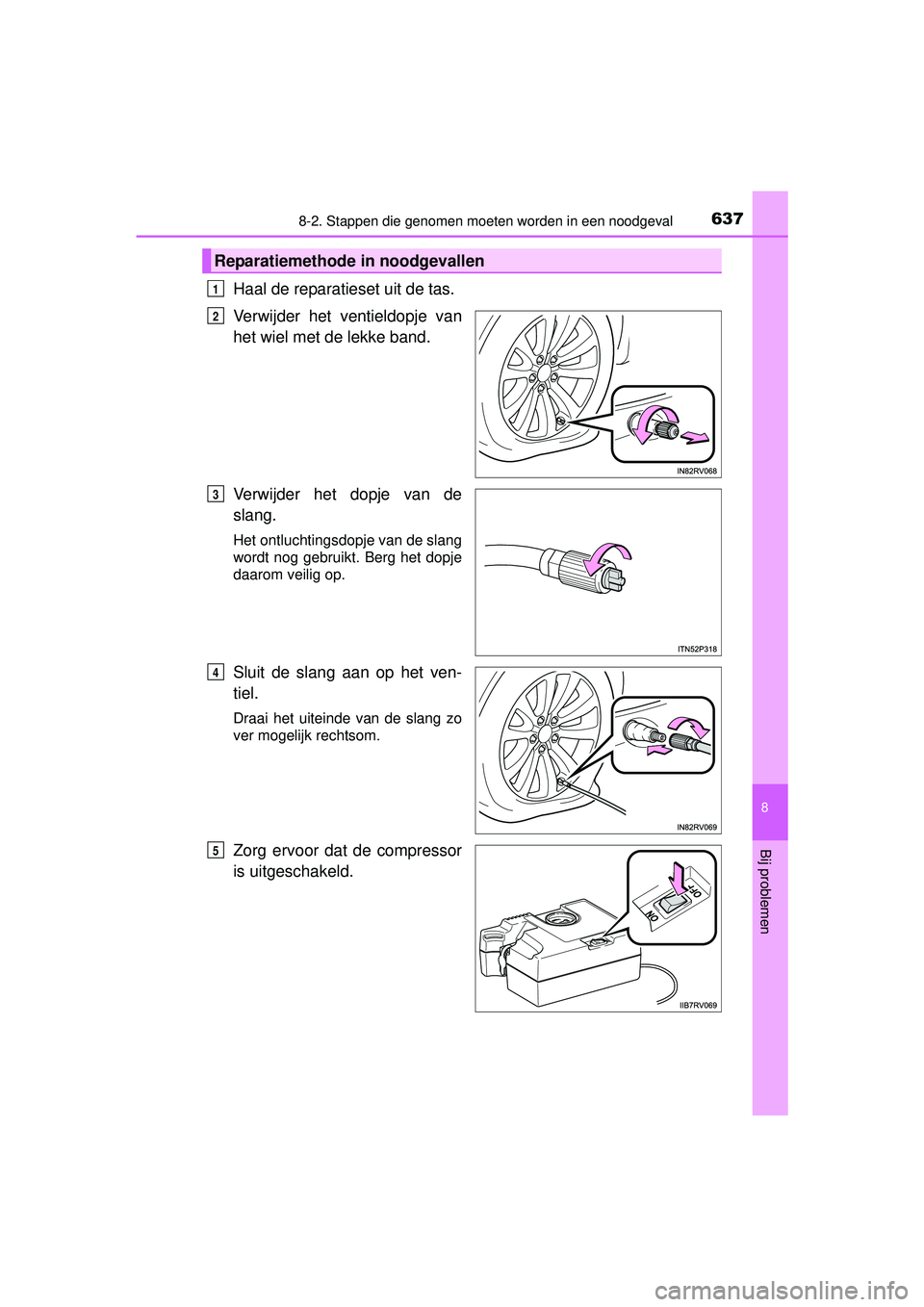

Haal de reparatieset uit de tas.
Verwijder het ventieldopje van
het wiel met de lekke band.
Verwijder het dopje van de
slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Reparatiemethode in noodgevallen
1
2
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 637 Tuesday, October 20, 2015 11:26 AM

6388-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Verwijder de rubber stop van de
compressor.
Sluit de voedingsaansluiting aan op de accessoireaansluiting.6
7
Linkerzijde van dashboardRechterzijde van dashboard
Achterzijde consolevak
RAV4_OM_OM42A45E_(EE).book Page 638 Tuesday, October 20, 2015 11:26 AM

6398-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

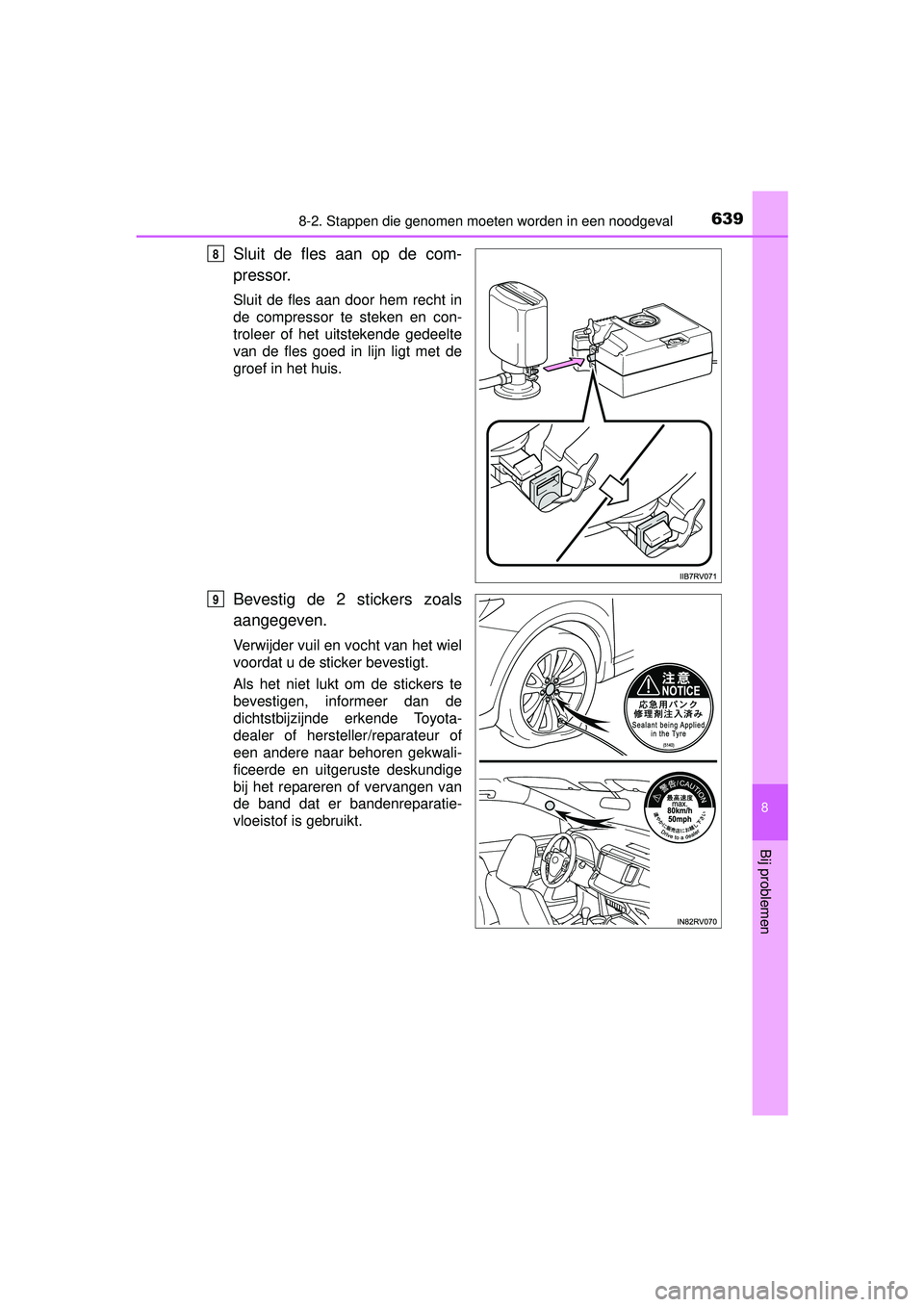

Sluit de fles aan op de com-
pressor.
Sluit de fles aan door hem recht in
de compressor te steken en con-
troleer of het uitstekende gedeelte
van de fles goed in lijn ligt met de
groef in het huis.
Bevestig de 2 stickers zoals
aangegeven.
Verwijder vuil en vocht van het wiel
voordat u de sticker bevestigt.
Als het niet lukt om de stickers te
bevestigen, informeer dan de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige
bij het repareren of vervangen van
de band dat er bandenreparatie-
vloeistof is gebruikt.
8
9
RAV4_OM_OM42A45E_(EE).book Page 639 Tuesday, October 20, 2015 11:26 AM

6408-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

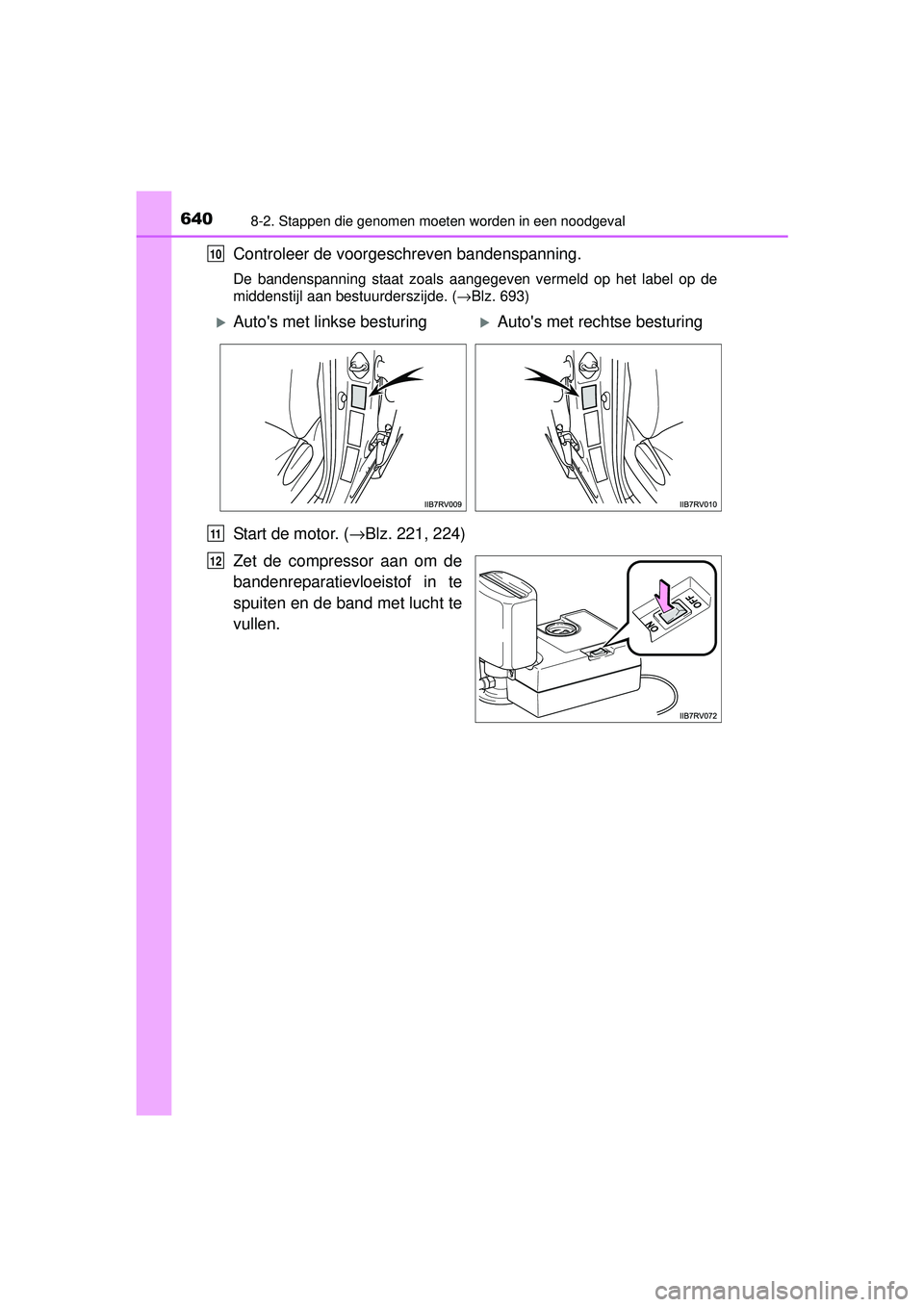

Controleer de voorgeschreven bandenspanning.
De bandenspanning staat zoals aangegeven vermeld op het label op de
middenstijl aan bestuurderszijde. (→Blz. 693)
Start de motor. (→Blz. 221, 224)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
10
Auto's met linkse besturingAuto's met rechtse besturing
11
12
