5137-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud en controles
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Toestand accu
(→ Blz. 530)•Warm water• Zuiveringszout•Vet
• Universele sleutel (voor de bouten van de accukabels)
• Gedestilleerd water
Koelvloeistofniveau
(→Blz. 528)
• Behalve 2WW motor: Toyota Super Long Life Coolant of
een gelijkwaardige hoogwaardige koelvloeistof op basis
van ethyleenglycol en organische zuren, zonder silicaat,
amine, nitriet en boraat
Toyota Super Long Life Coolant is voorgemixt met 50%
koelvloeistof en 50% gedemineraliseerd water.
• 2WW motor: Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde originele Toyota
Premium Long Life Coolant 2WW moet worden gemengd
in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water.
Neem voor het gebruik van goedgekeurde koelvloeistof
van vergelijkbare kwaliteit contact op met een erkende
Toyota-dealer of hersteller/r eparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Trechter (uitsluitend voor het bijvullen van koelvloeistof)
Motoroliepeil
(→ Blz. 523)
• Behalve 2WW motor: Originele Toyota-motorolie of gelijk-
waardig
• 2WW motor: Originele Toyota-motorolie 5W-30 Premium
Fuel Economy voor 2WW motoren. Neem voor het gebruik
van goedgekeurde motorolie van vergelijkbare kwaliteit
contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 563)• Zekering met dezelfde stroomsterkte als de oorspronkelijke
zekering
Lampen
(→ Blz. 567)
• Lamp met hetzelfde nummer en vermogen als het oor-
spronkelijke exemplaar
• Kruiskopschroevendraaier
• Sleufkopschroevendraaier• Sleutel
RAV4_OM_OM42A45E_(EE).book Page 513 Tuesday, October 20, 2015 11:26 AM

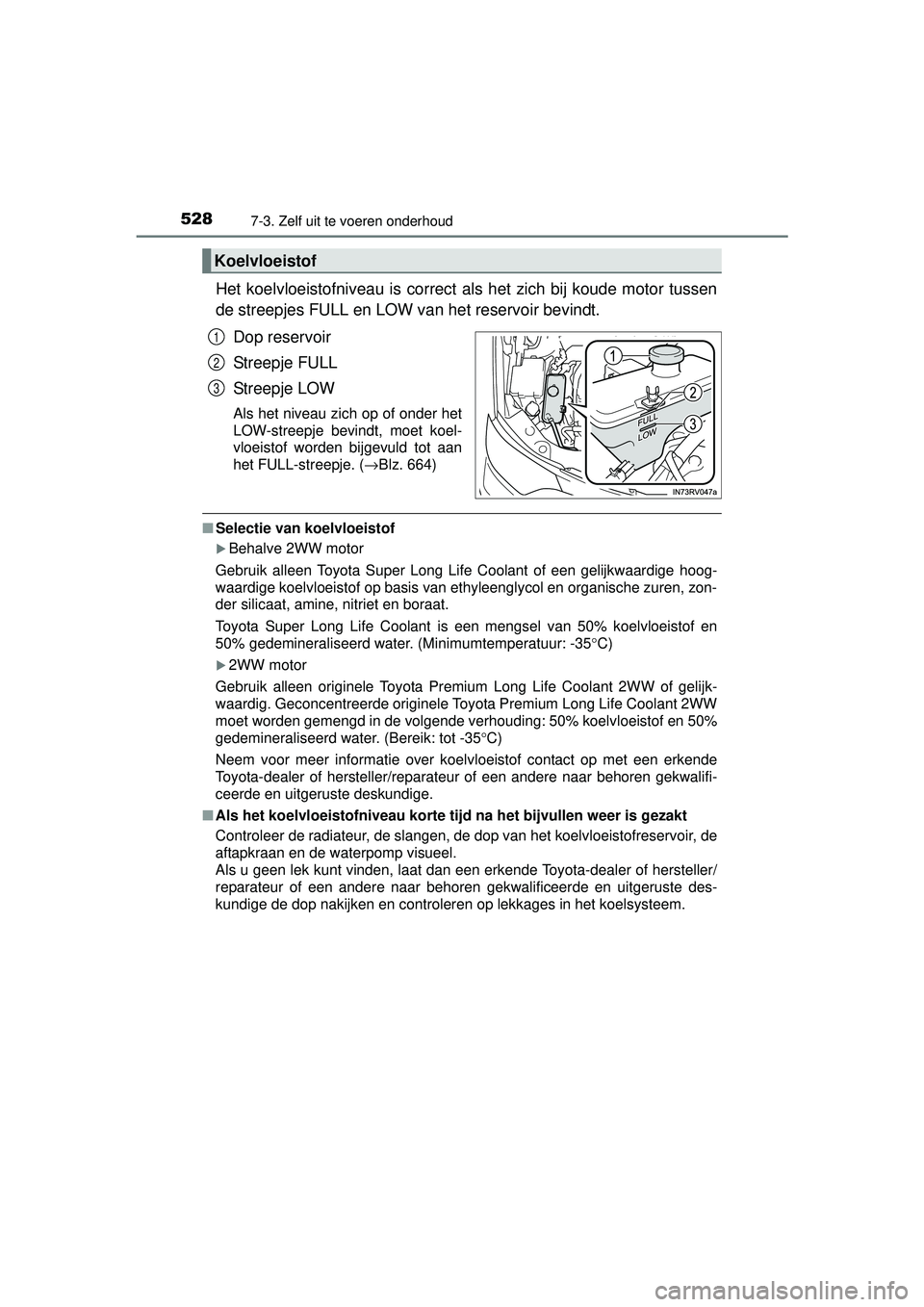

5287-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW van het reservoir bevindt.Dop reservoir
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het
LOW-streepje bevindt, moet koel-
vloeistof worden bijgevuld tot aan
het FULL-streepje. ( →Blz. 664)
■Selectie van koelvloeistof
Behalve 2WW motor
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicaat, amine, nitriet en boraat.
Toyota Super Long Life Coolant is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
2WW motor
Gebruik alleen originele Toyota Premium Long Life Coolant 2WW of gelijk-
waardig. Geconcentreerde originele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhouding: 50% koelvloeistof en 50%
gedemineraliseerd water. (Bereik: tot -35° C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 528 Tuesday, October 20, 2015 11:26 AM

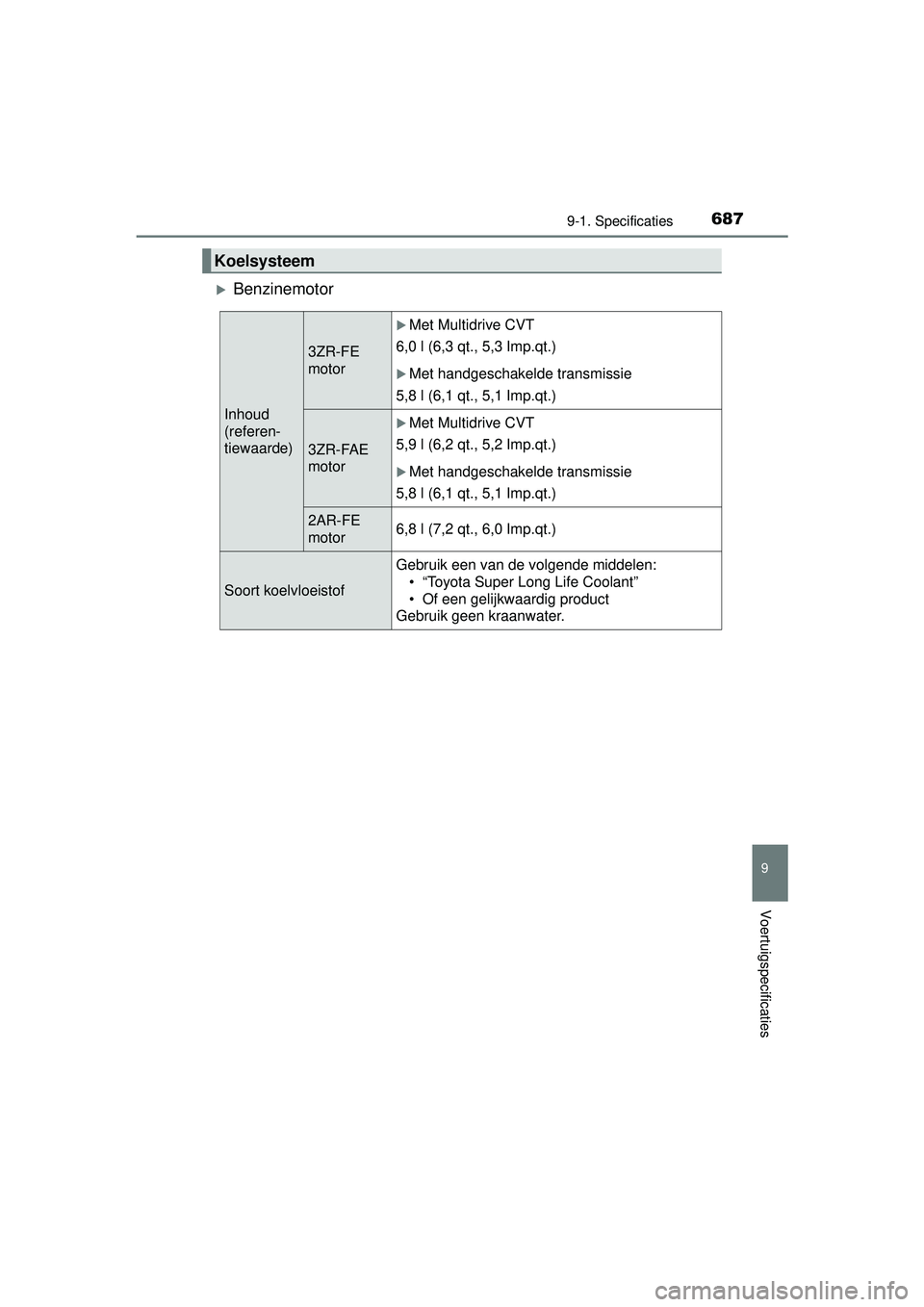

6879-1. Specificaties
RAV4_OM_OM42A45E_(EE)
9
Voertuigspecificaties
Benzinemotor
Koelsysteem
Inhoud
(referen-
tiewaarde)
3ZR-FE
motor
Met Multidrive CVT
6,0 l (6,3 qt., 5,3 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
3ZR-FAE
motor
Met Multidrive CVT
5,9 l (6,2 qt., 5,2 Imp.qt.)
Met handgeschakelde transmissie
5,8 l (6,1 qt., 5,1 Imp.qt.)
2AR-FE
motor6,8 l (7,2 qt., 6,0 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
RAV4_OM_OM42A45E_(EE).book Page 687 Tuesday, October 20, 2015 11:26 AM

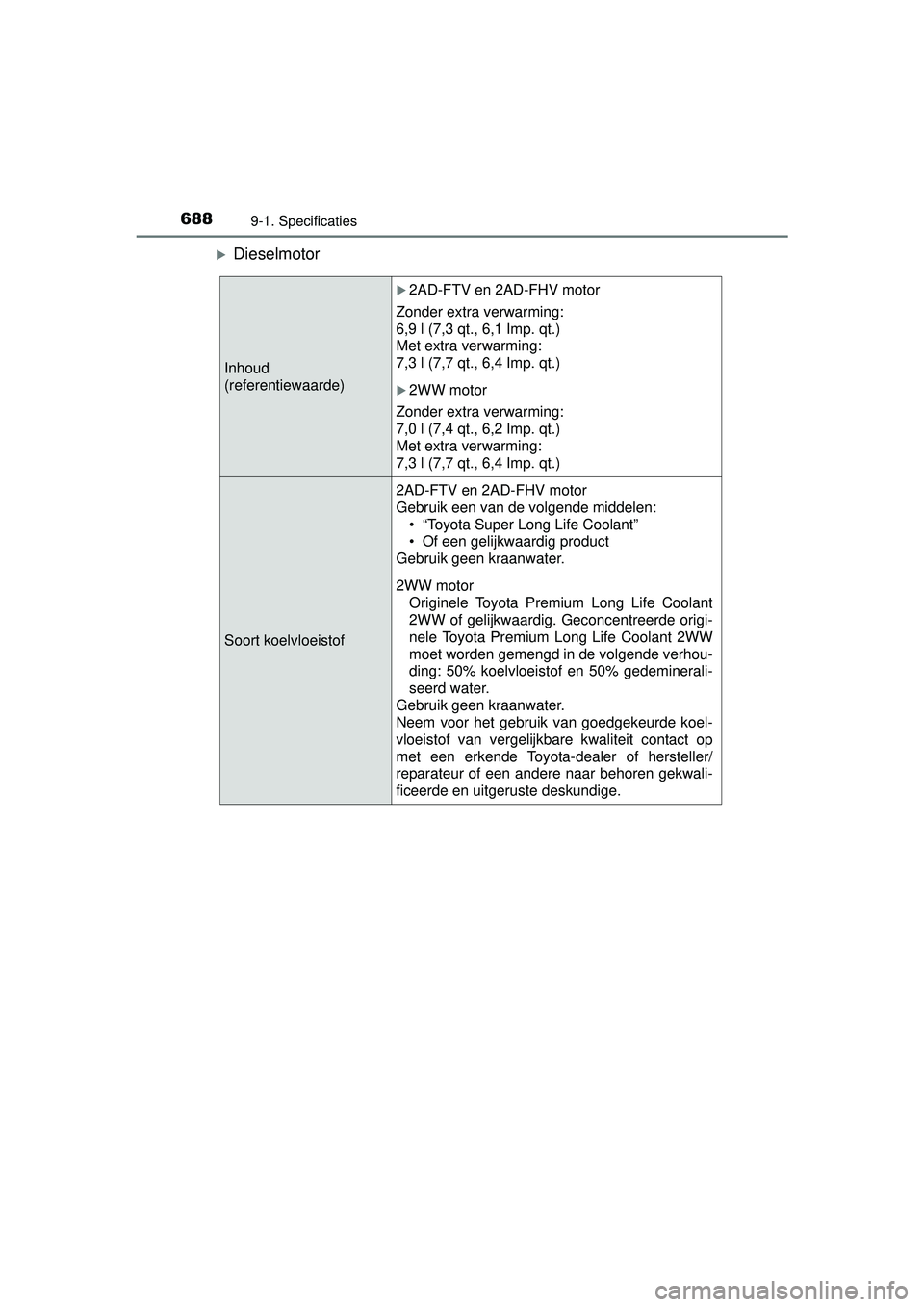

6889-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Dieselmotor
Inhoud
(referentiewaarde)
2AD-FTV en 2AD-FHV motor
Zonder extra verwarming:
6,9 l (7,3 qt., 6,1 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
2WW motor
Zonder extra verwarming:
7,0 l (7,4 qt., 6,2 Imp. qt.)
Met extra verwarming:
7,3 l (7,7 qt., 6,4 Imp. qt.)
Soort koelvloeistof
2AD-FTV en 2AD-FHV motor
Gebruik een van de volgende middelen: • “Toyota Super Long Life Coolant”
• Of een gelijkwaardig product
Gebruik geen kraanwater.
2WW motor Originele Toyota Premium Long Life Coolant
2WW of gelijkwaardig. Geconcentreerde origi-
nele Toyota Premium Long Life Coolant 2WW
moet worden gemengd in de volgende verhou-
ding: 50% koelvloeistof en 50% gedeminerali-
seerd water.
Gebruik geen kraanwater.
Neem voor het gebruik van goedgekeurde koel-
vloeistof van vergelijkbare kwaliteit contact op
met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
