2016 TOYOTA RAV4 Instructieboekje (in Dutch)

5697-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

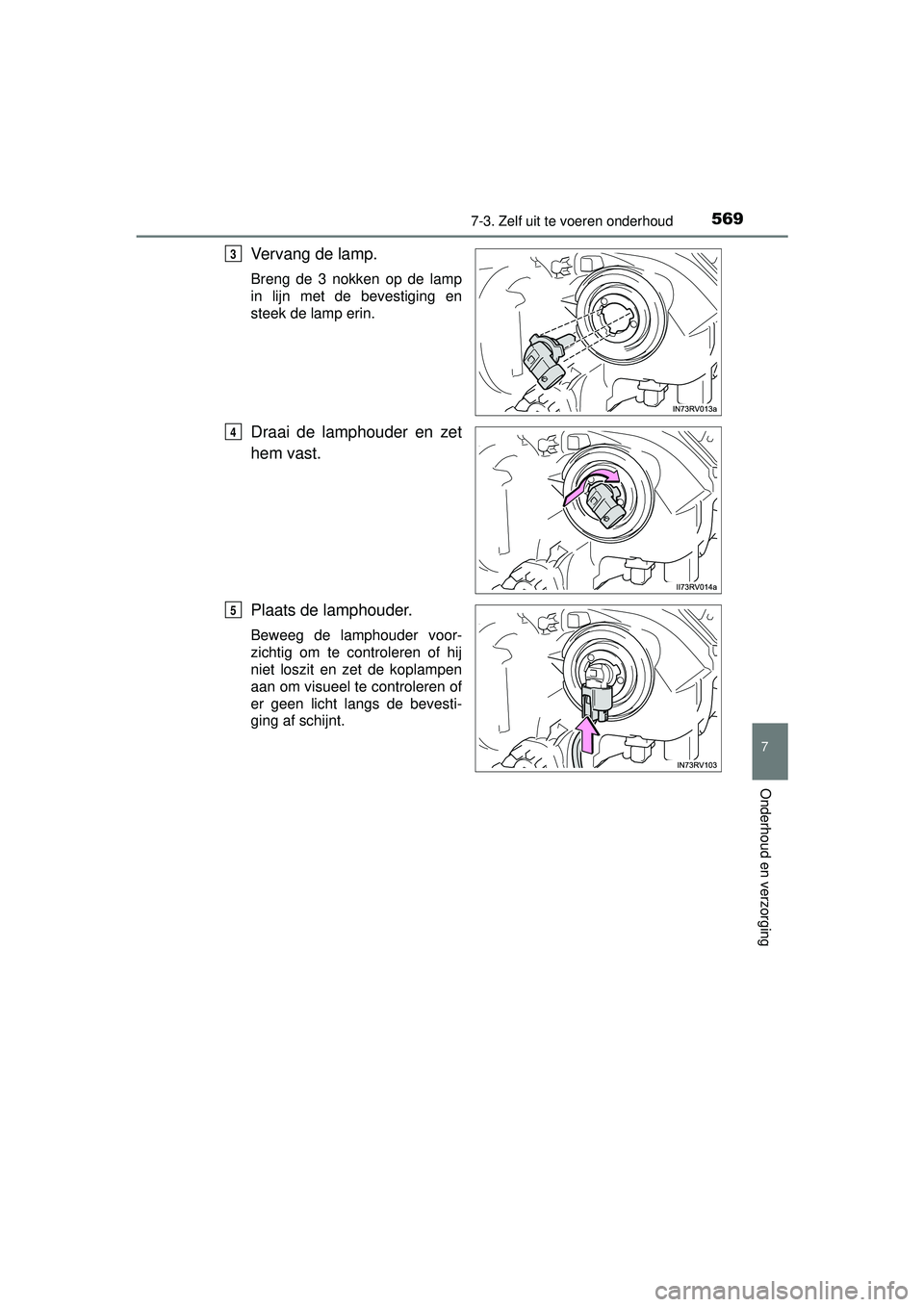

Vervang de lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin.
Draai de lamphouder en zet
hem vast.
Plaats de lamphouder.
Beweeg de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de koplampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging af schijnt.
3
4
5
RAV4_OM_OM42A45E_(EE).book Page 569 Tuesday, October 20, 2015 11:26 AM

5707-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

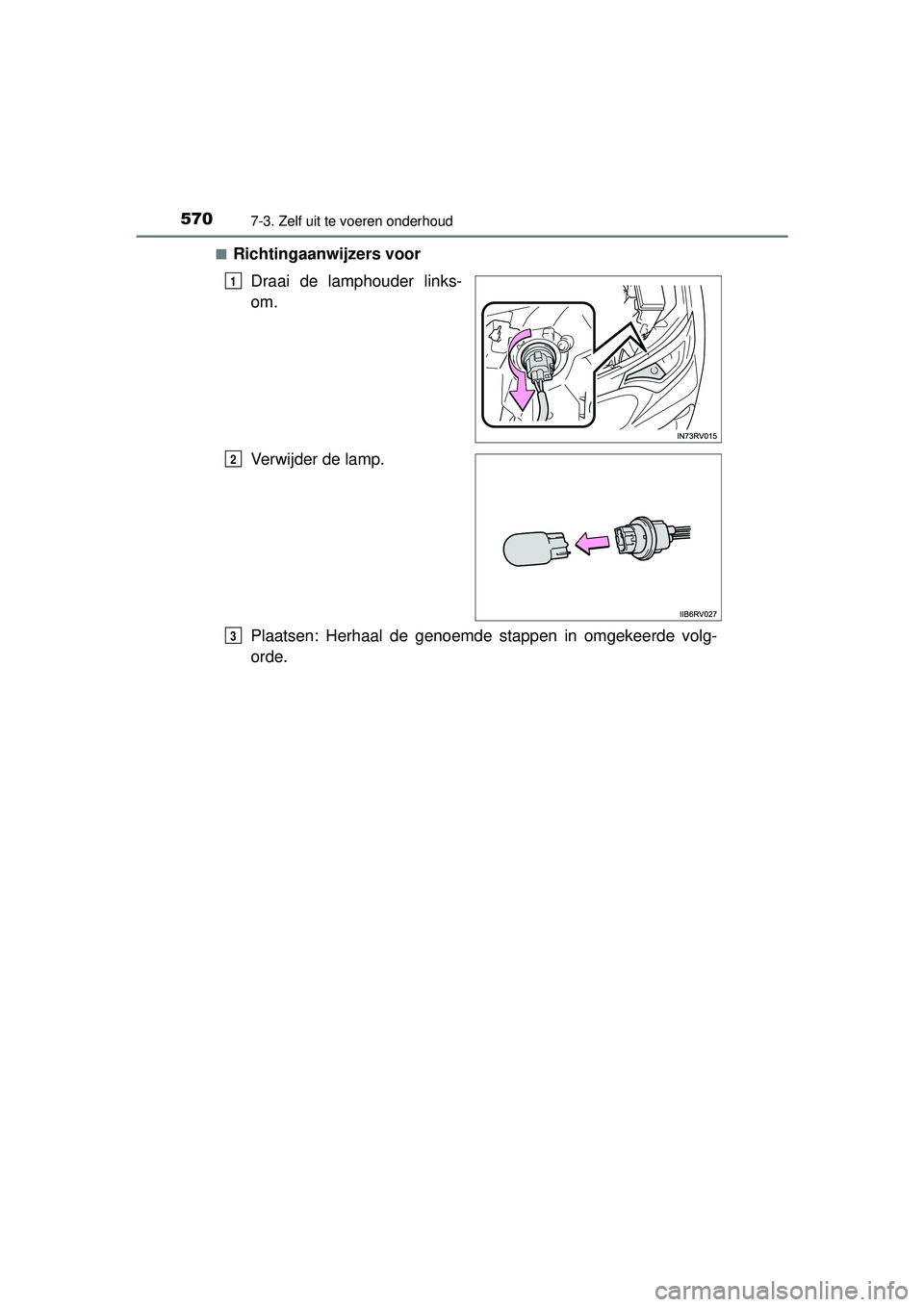

Richtingaanwijzers voor
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 570 Tuesday, October 20, 2015 11:26 AM

5717-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

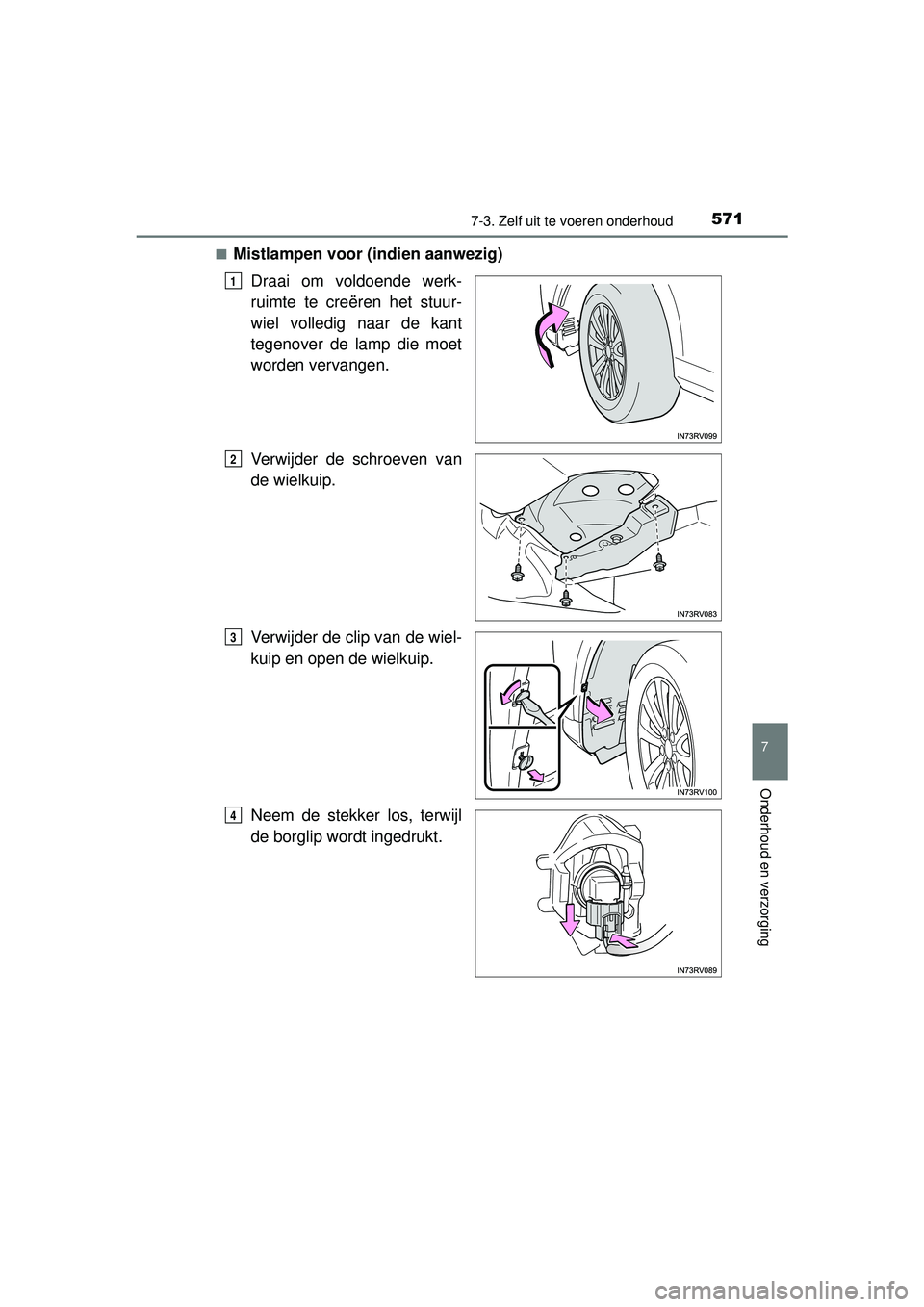

■Mistlampen voor (indien aanwezig)Draai om voldoende werk-
ruimte te creëren het stuur-
wiel volledig naar de kant
tegenover de lamp die moet
worden vervangen.
Verwijder de schroeven van
de wielkuip.
Verwijder de clip van de wiel-
kuip en open de wielkuip.
Neem de stekker los, terwijl
de borglip wordt ingedrukt.
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 571 Tuesday, October 20, 2015 11:26 AM

5727-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)

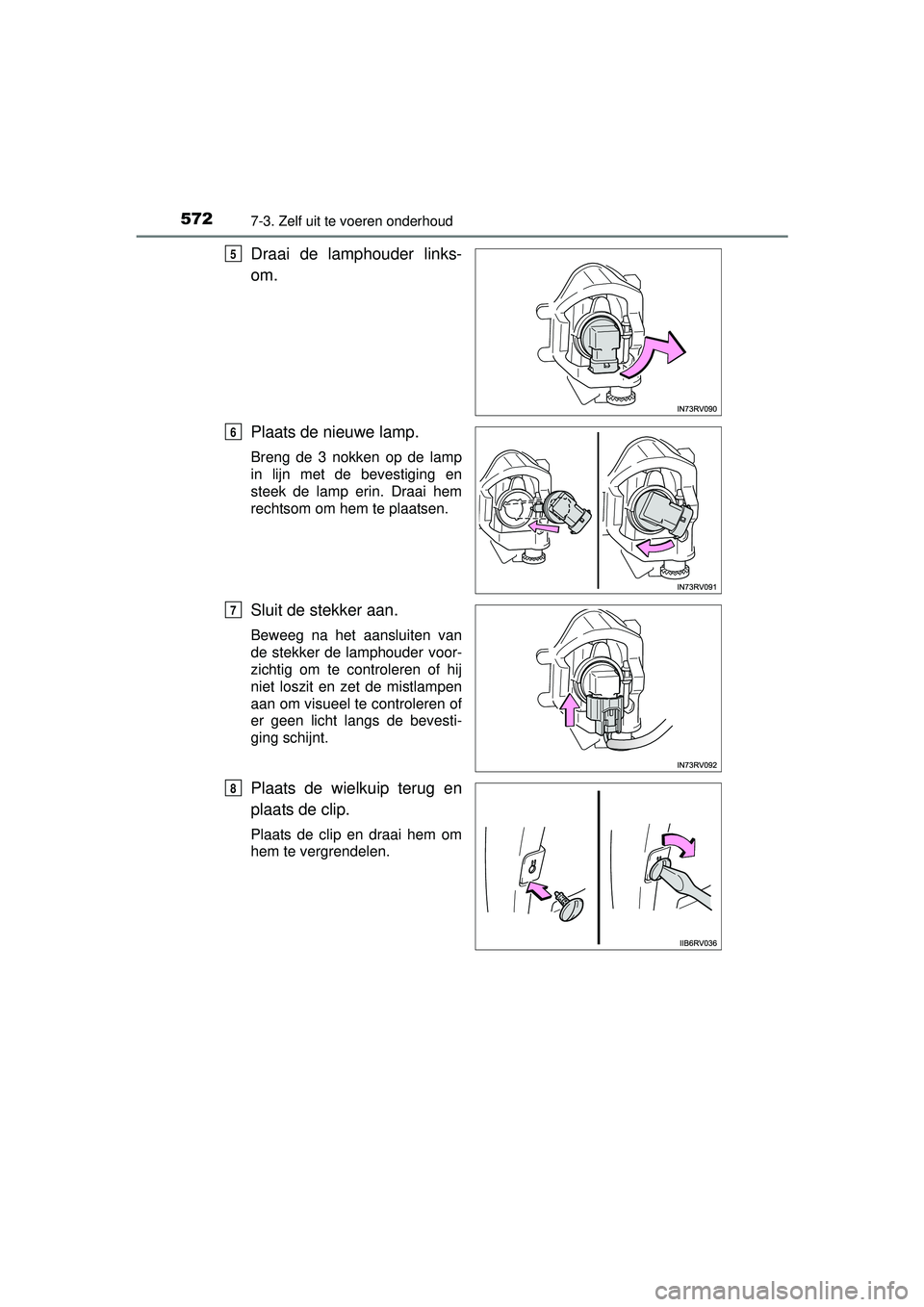

Draai de lamphouder links-
om.
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp
in lijn met de bevestiging en
steek de lamp erin. Draai hem
rechtsom om hem te plaatsen.
Sluit de stekker aan.
Beweeg na het aansluiten van
de stekker de lamphouder voor-
zichtig om te controleren of hij
niet loszit en zet de mistlampen
aan om visueel te controleren of
er geen licht langs de bevesti-
ging schijnt.
Plaats de wielkuip terug en
plaats de clip.
Plaats de clip en draai hem om
hem te vergrendelen.
5
6
7
8
RAV4_OM_OM42A45E_(EE).book Page 572 Tuesday, October 20, 2015 11:26 AM

5737-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

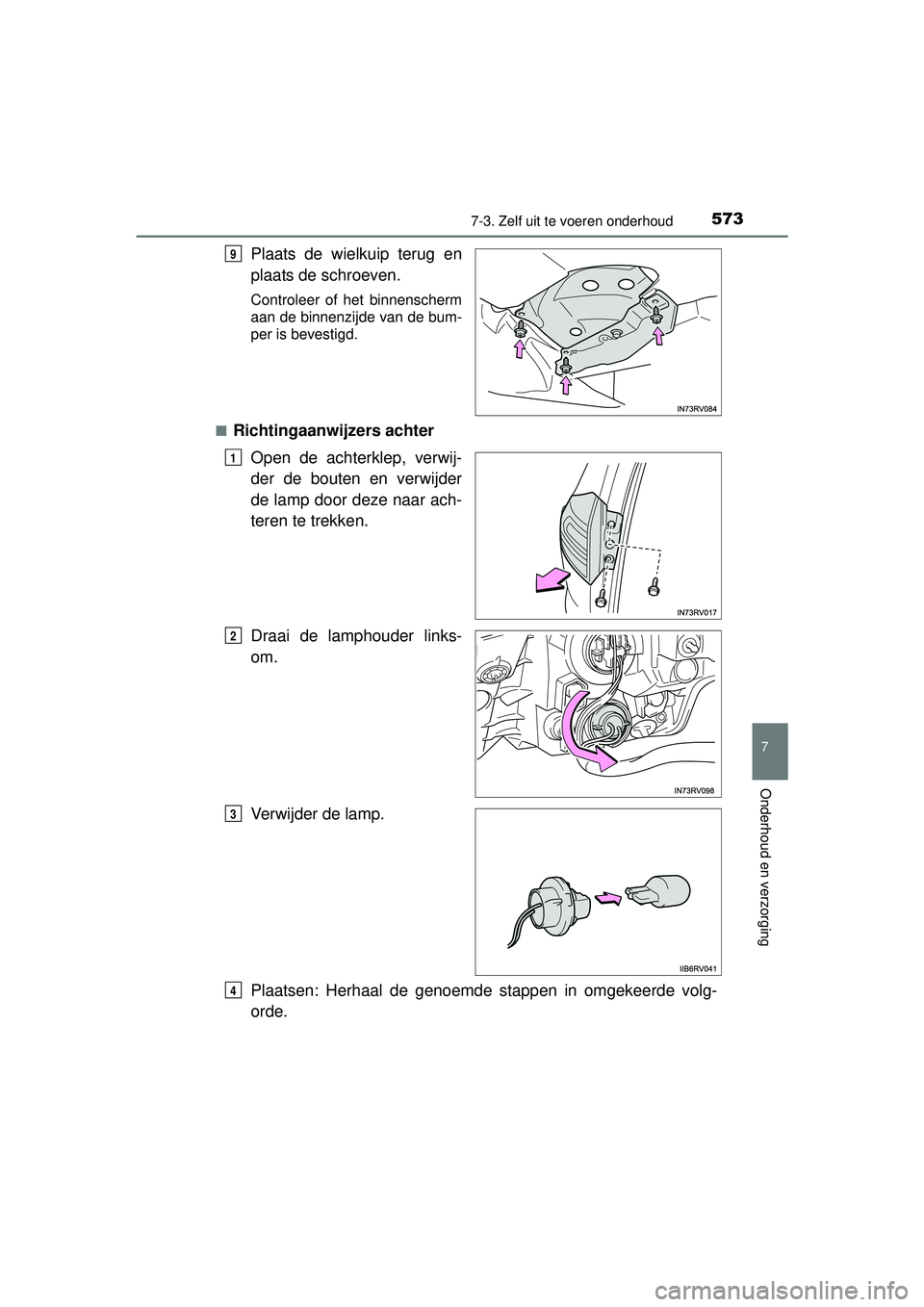

Plaats de wielkuip terug en
plaats de schroeven.
Controleer of het binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
■
Richtingaanwijzers achter Open de achterklep, verwij-
der de bouten en verwijder
de lamp door deze naar ach-
teren te trekken.
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
9
1
2
3
4
RAV4_OM_OM42A45E_(EE).book Page 573 Tuesday, October 20, 2015 11:26 AM

5747-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■

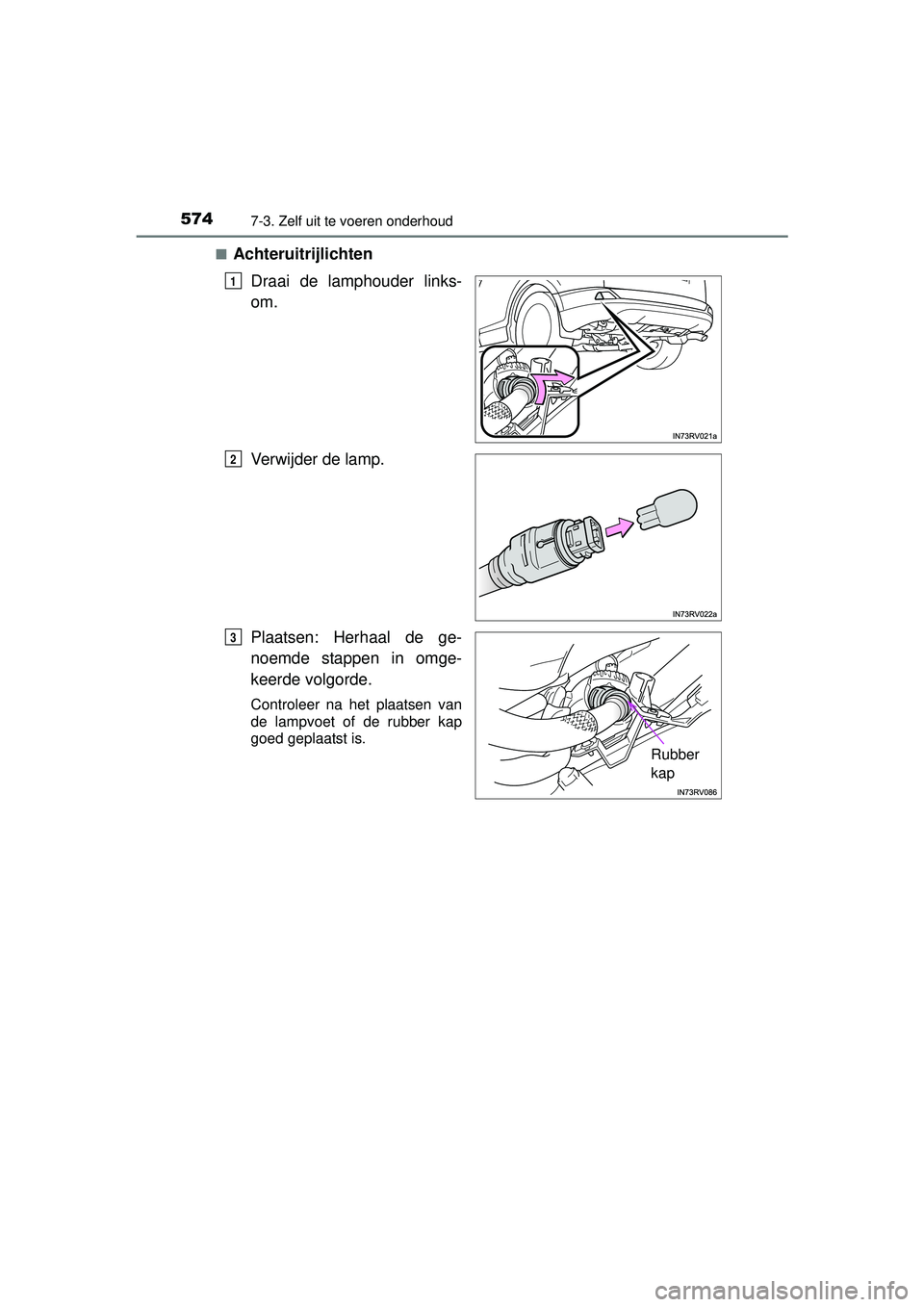

Achteruitrijlichten
Draai de lamphouder links-
om.
Verwijder de lamp.
Plaatsen: Herhaal de ge-
noemde stappen in omge-
keerde volgorde.
Controleer na het plaatsen van
de lampvoet of de rubber kap
goed geplaatst is.
1
2
Rubber
kap
3
RAV4_OM_OM42A45E_(EE).book Page 574 Tuesday, October 20, 2015 11:26 AM

5757-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)
7
Onderhoud en verzorging

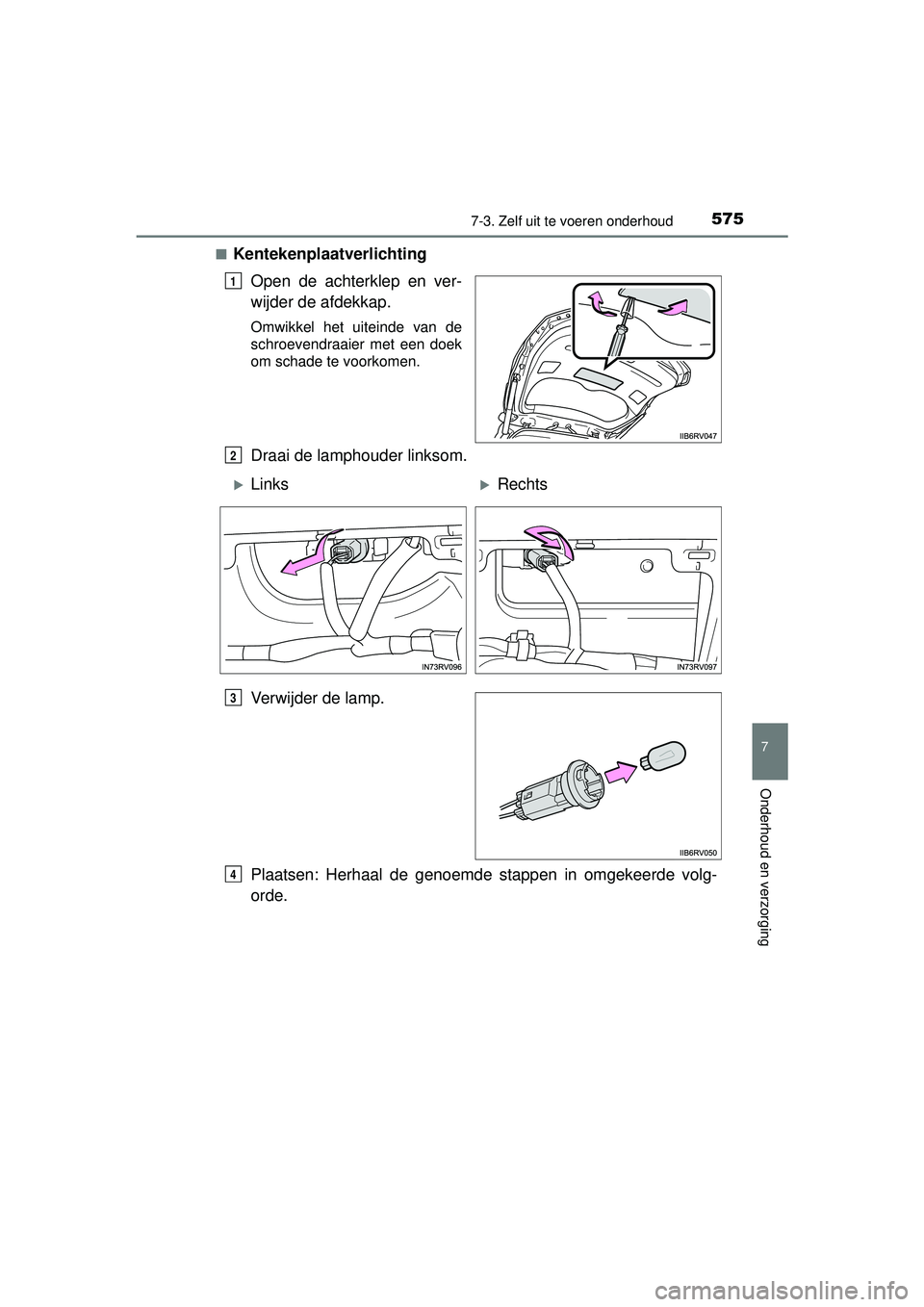

■KentekenplaatverlichtingOpen de achterklep en ver-
wijder de afdekkap.
Omwikkel het uiteinde van de
schroevendraaier met een doek
om schade te voorkomen.
Draai de lamphouder linksom.
Verwijder de lamp.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volg-
orde.
1
2
LinksRechts
3
4
RAV4_OM_OM42A45E_(EE).book Page 575 Tuesday, October 20, 2015 11:26 AM

5767-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A45E_(EE)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als ze defect zijn.
●
LED-koplampen
● Parkeerlichten voor/dagrijverlichting
● Richtingaanwijzers opzij
● Achterlichten
● Rem-/achterlichten
● Derde remlicht
● Mistachterlichten
■LED-lampen
De LED-koplampen, de parkeerlichten voor/dagrijverlichting, de richtingaan-
wijzers opzij, het achterlicht, de rem-/achterlichten, het derde remlicht en de
mistachterlichten bestaan uit een serie LED's. Laat een defecte LED vervan-
gen door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
■ Condensvorming in de koplampen
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie.
●Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
