2016 TOYOTA RAV4 Instructieboekje (in Dutch)

1453-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)

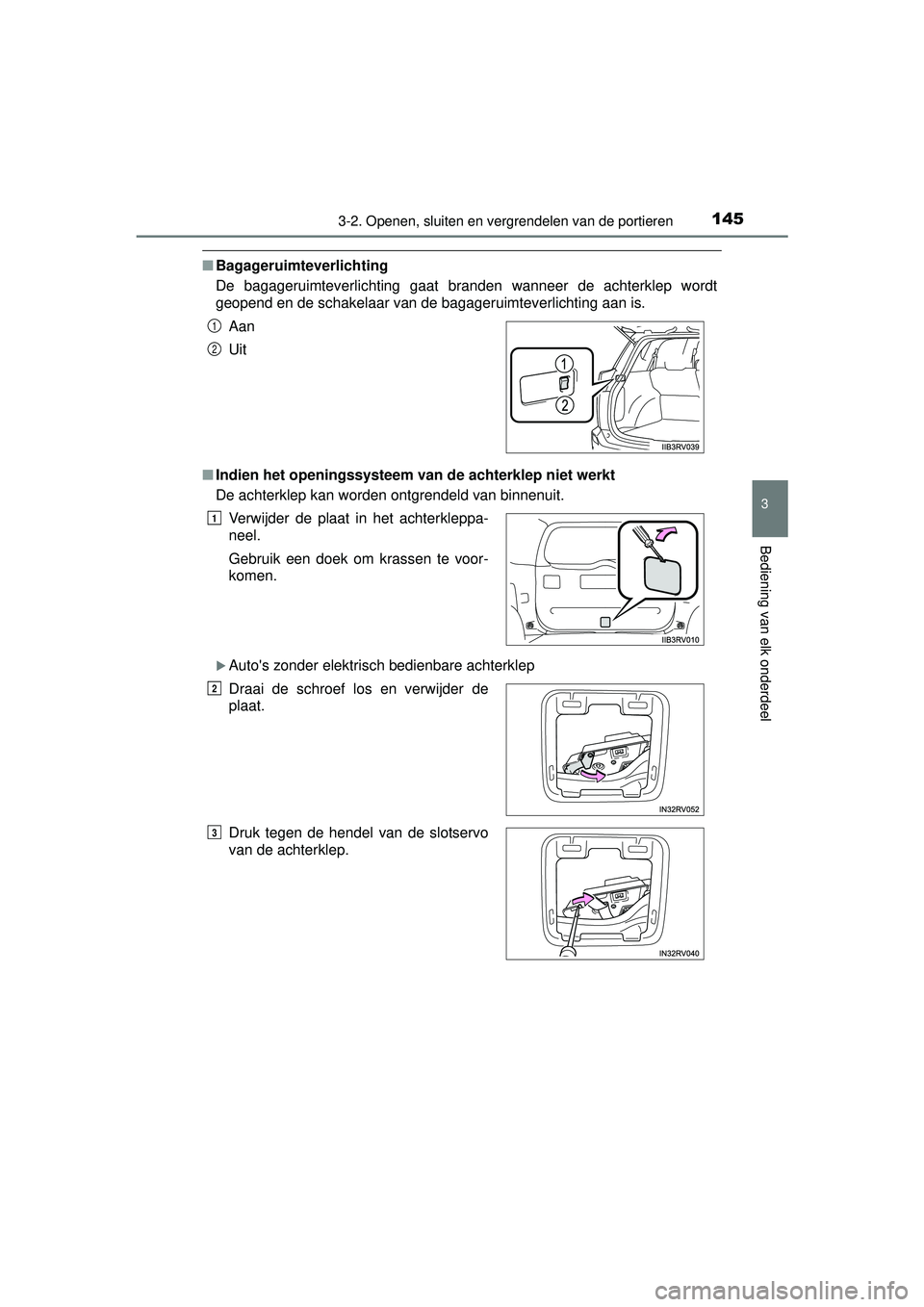

■Bagageruimteverlichting
De bagageruimteverlichting gaat branden wanneer de achterklep wordt
geopend en de schakelaar van de bagageruimteverlichting aan is.
■ Indien het openingssysteem van de achterklep niet werkt
De achterklep kan worden ontgrendeld van binnenuit.
Auto's zonder elektrisch bedienbare achterklep Aan
Uit
Verwijder de plaat in het achterkleppa-
neel.
Gebruik een doek om krassen te voor-
komen.
Draai de schroef los en verwijder de
plaat.
Druk tegen de hendel van de slotservo
van de achterklep.
1
2
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 145 Tuesday, October 20, 2015 11:26 AM

1463-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
Auto's met elektrisch bedienbare achterklep
■ Bediening achterklep
●Er klinkt een zoemer (indien aanwezig) en de alarmknipperlichten knipperen
om aan te geven dat de portieren zijn vergrendeld/ontgrendeld. (Vergren-
deld: eenmaal; ontgrendeld: tweemaal)
● Elektrisch bedienbare achterklep (indien aanwezig): De zoemer klinkt en de
alarmknipperlichten knipperen tweemaal om aan te geven dat de achterklep
wordt geopend/gesloten.
● Alleen elektrisch bedienbare achterkl ep (indien aanwezig): De achterklep
kan zelfs worden geopend terwijl hij is vergrendeld. De achterklep en portie-
ren worden ontgrendeld wanneer de elektrisch bedienbare achterklep wordt
geopend. Vergrendel alle portieren opnieuw wanneer u de auto verlaat. Alle
portieren worden niet automatisch vergrendeld nadat de achterklep is
geopend en vervolgens weer is gesloten.
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Klembeveiliging (auto's met elektrisch bedienbare achterklep)
Als iets de werking van de elektrisch bedienbare achterklep tijdens het slui-
ten/openen hindert, beweegt de achterklep automatisch in de tegenoverge-
stelde richting of stopt deze met bewegen.
■ Bij aansluiten van de accu (auto's met elektrisch bedienbare achterklep)
Sluit de achterklep om ervoor te zorgen dat de elektrisch bedienbare achter-
klep correct werkt.
■ Sluitsysteem achterklep (auto's met elektrisch bedienbare achterklep)
Wanneer de achterklep nog enigszins geopend is, zal het sluitsysteem van
de achterklep deze automatisch volledig sluiten.Draai de schroef los en verwijder de
plaat.
Druk tegen de hendel van de slotservo
van de achterklep.
2
3
RAV4_OM_OM42A45E_(EE).book Page 146
Tuesday, October 20, 2015 11:26 AM

1473-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)■

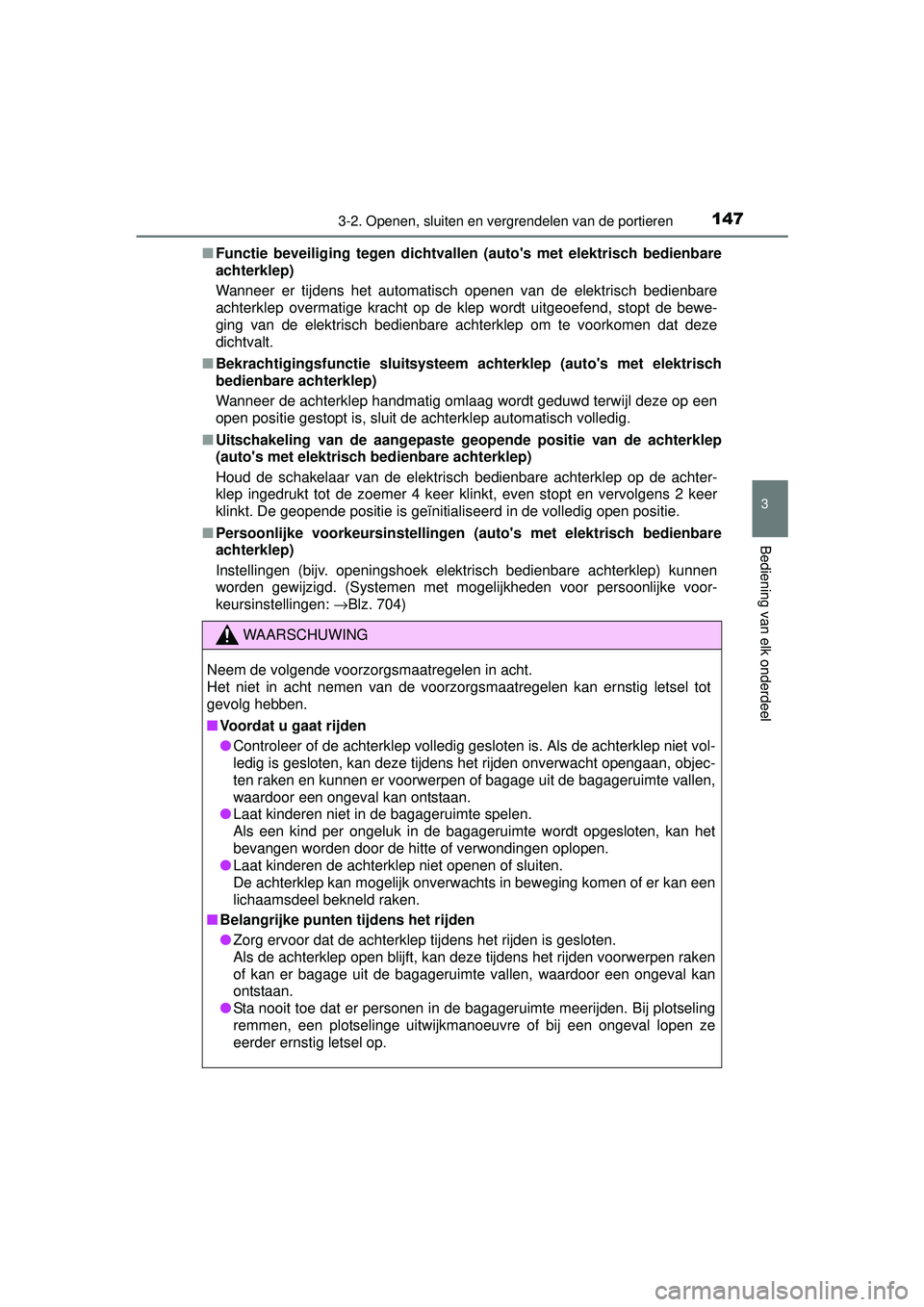

Functie beveiliging tegen dichtvalle n (auto's met elektrisch bedienbare
achterklep)
Wanneer er tijdens het automatisch openen van de elektrisch bedienbare
achterklep overmatige kracht op de klep wordt uitgeoefend, stopt de bewe-
ging van de elektrisch bedienbare achterklep om te voorkomen dat deze
dichtvalt.
■ Bekrachtigingsfunctie sluitsysteem achterklep (auto's met elektrisch
bedienbare achterklep)
Wanneer de achterklep handmatig omlaag wordt geduwd terwijl deze op een
open positie gestopt is, sluit de achterklep automatisch volledig.
■ Uitschakeling van de aangepaste geopende positie van de achterklep
(auto's met elektrisch bedienbare achterklep)
Houd de schakelaar van de elektrisch bedienbare achterklep op de achter-
klep ingedrukt tot de zoemer 4 keer klinkt, even stopt en vervolgens 2 keer
klinkt. De geopende positie is geïnitialiseerd in de volledig open positie.
■ Persoonlijke voorkeursinstellingen (auto's met elektrisch bedienbare
achterklep)
Instellingen (bijv. openingshoek elektrisch bedienbare achterklep) kunnen
worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke voor-
keursinstellingen: →Blz. 704)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Voordat u gaat rijden
● Controleer of de achterklep volledig gesloten is. Als de achterklep niet vol-
ledig is gesloten, kan deze tijdens het rijden onverwacht opengaan, objec-
ten raken en kunnen er voorwerpen of bagage uit de bagageruimte vallen,
waardoor een ongeval kan ontstaan.
● Laat kinderen niet in de bagageruimte spelen.
Als een kind per ongeluk in de bagageruimte wordt opgesloten, kan het
bevangen worden door de hitte of verwondingen oplopen.
● Laat kinderen de achterklep niet openen of sluiten.
De achterklep kan mogelijk onverwachts in beweging komen of er kan een
lichaamsdeel bekneld raken.
■ Belangrijke punten tijdens het rijden
● Zorg ervoor dat de achterklep tijdens het rijden is gesloten.
Als de achterklep open blijft, kan deze tijdens het rijden voorwerpen raken
of kan er bagage uit de bagageruimte vallen, waardoor een ongeval kan
ontstaan.
● Sta nooit toe dat er personen in de bagageruimte meerijden. Bij plotseling
remmen, een plotselinge uitwijkmanoeuvre of bij een ongeval lopen ze
eerder ernstig letsel op.
RAV4_OM_OM42A45E_(EE).book Page 147 Tuesday, October 20, 2015 11:26 AM

1483-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING

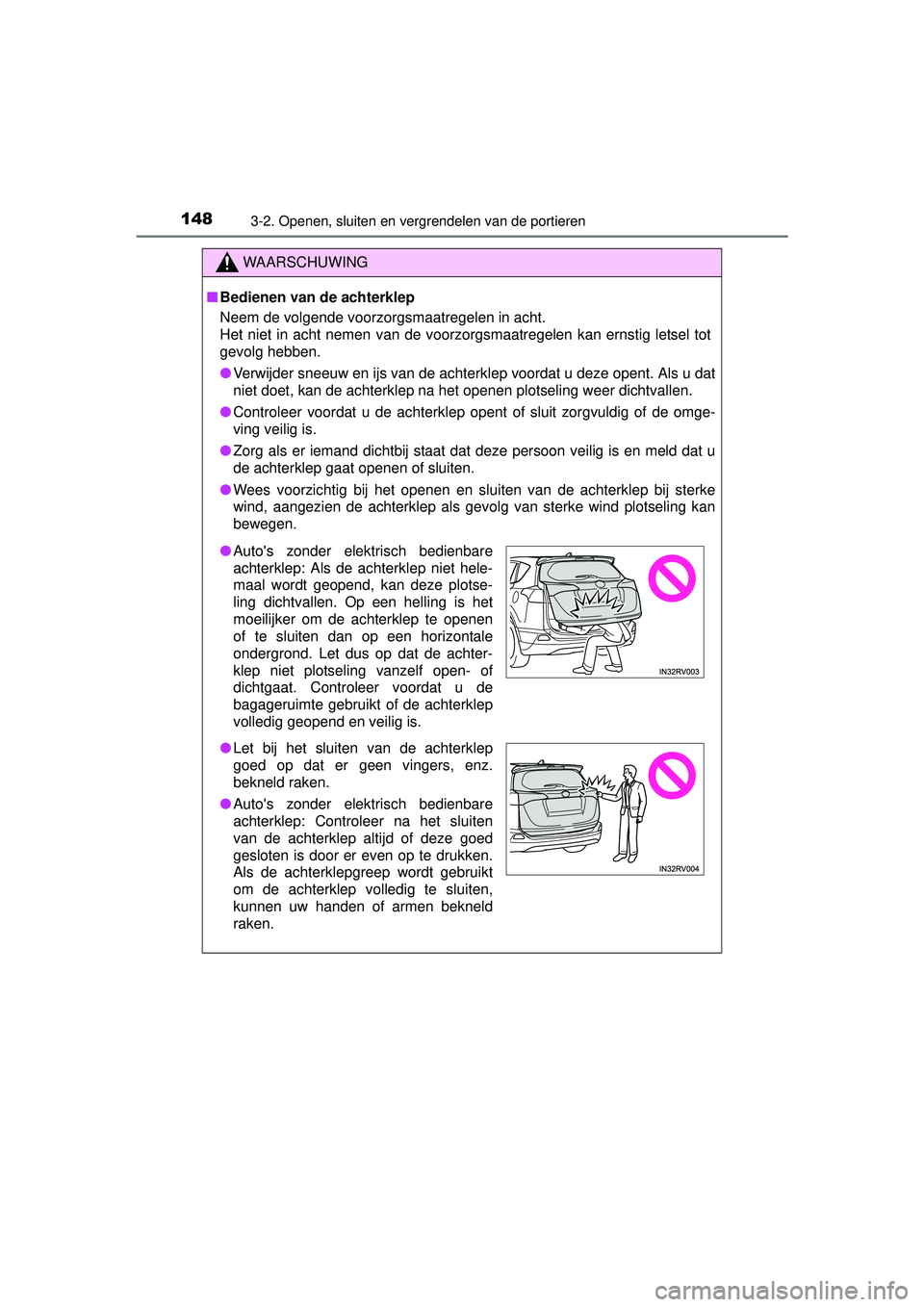

■Bedienen van de achterklep
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Verwijder sneeuw en ijs van de achterklep voordat u deze opent. Als u dat
niet doet, kan de achterklep na het openen plotseling weer dichtvallen.
● Controleer voordat u de achterklep opent of sluit zorgvuldig of de omge-
ving veilig is.
● Zorg als er iemand dichtbij staat dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
● Wees voorzichtig bij het openen en sluiten van de achterklep bij sterke
wind, aangezien de achterklep als gevolg van sterke wind plotseling kan
bewegen.
●Auto's zonder elektrisch bedienbare
achterklep: Als de achterklep niet hele-
maal wordt geopend, kan deze plotse-
ling dichtvallen. Op een helling is het
moeilijker om de achterklep te openen
of te sluiten dan op een horizontale
ondergrond. Let dus op dat de achter-
klep niet plotseling vanzelf open- of
dichtgaat. Controleer voordat u de
bagageruimte gebruikt of de achterklep
volledig geopend en veilig is.
● Let bij het sluiten van de achterklep
goed op dat er geen vingers, enz.
bekneld raken.
● Auto's zonder elektrisch bedienbare
achterklep: Controleer na het sluiten
van de achterklep altijd of deze goed
gesloten is door er even op te drukken.
Als de achterklepgreep wordt gebruikt
om de achterklep volledig te sluiten,
kunnen uw handen of armen bekneld
raken.
RAV4_OM_OM42A45E_(EE).book Page 148 Tuesday, October 20, 2015 11:26 AM

1493-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING

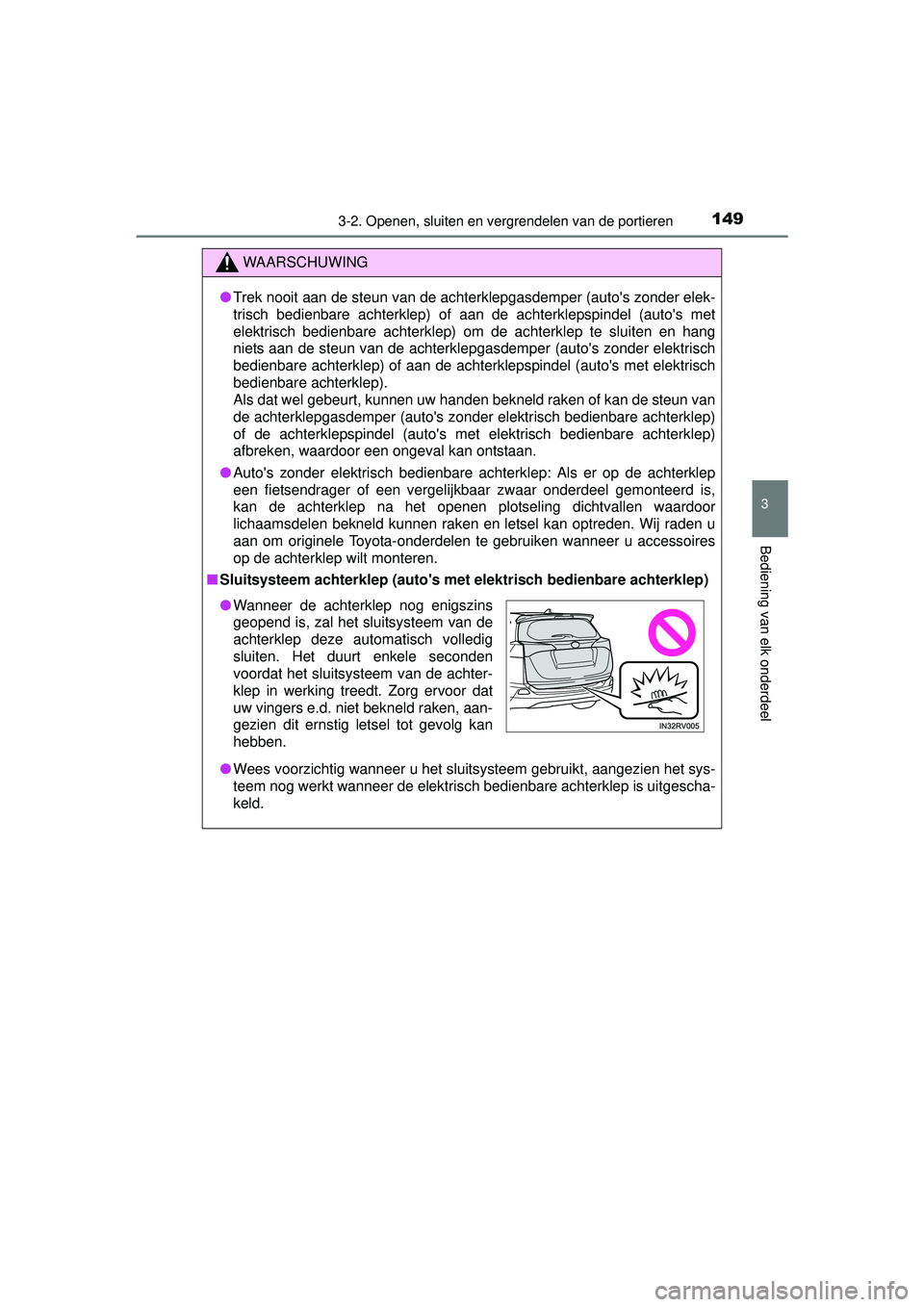

●Trek nooit aan de steun van de achterklepgasdemper (auto's zonder elek-
trisch bedienbare achterklep) of aan de achterklepspindel (auto's met
elektrisch bedienbare achterklep) om de achterklep te sluiten en hang
niets aan de steun van de achterklepgasdemper (auto's zonder elektrisch
bedienbare achterklep) of aan de achter klepspindel (auto's met elektrisch
bedienbare achterklep).
Als dat wel gebeurt, kunnen uw handen bekneld raken of kan de steun van
de achterklepgasdemper (auto's zonder elektrisch bedienbare achterklep)
of de achterklepspindel (auto's met elektrisch bedienbare achterklep)
afbreken, waardoor een ongeval kan ontstaan.
● Auto's zonder elektrisch bedienbare ac hterklep: Als er op de achterklep
een fietsendrager of een vergelijkbaar zwaar onderdeel gemonteerd is,
kan de achterklep na het openen plotseling dichtvallen waardoor
lichaamsdelen bekneld kunnen raken en letsel kan optreden. Wij raden u
aan om originele Toyota-onderdelen te gebruiken wanneer u accessoires
op de achterklep wilt monteren.
■ Sluitsysteem achterklep (auto's met elektrisch bedienbare achterklep)
● Wees voorzichtig wanneer u het sluitsysteem gebruikt, aangezien het sys-
teem nog werkt wanneer de elektrisch bedienbare achterklep is uitgescha-
keld.
●Wanneer de achterklep nog enigszins
geopend is, zal het sluitsysteem van de
achterklep deze automatisch volledig
sluiten. Het duurt enkele seconden
voordat het sluitsysteem van de achter-
klep in werking treedt. Zorg ervoor dat
uw vingers e.d. niet bekneld raken, aan-
gezien dit ernstig letsel tot gevolg kan
hebben.
RAV4_OM_OM42A45E_(EE).book Page 149 Tuesday, October 20, 2015 11:26 AM

1503-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING
■Elektrisch bedienbare achterklep (indien aanwezig)
Neem bij het bedienen van de elektrisch bedienbare achterklep de vol-
gende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Controleer de omgeving op eventueel aanwezige obstakels of andere
zaken die ervoor kunnen zorgen dat uw bezittingen klem komen te zitten.
● Zorg als er iemand dichtbij staat dat deze persoon veilig is en meld dat u
de achterklep gaat openen of sluiten.
● Als het systeem van de elektrisch bedienbare achterklep tijdens automati-
sche werking van de achterklep wordt uitgeschakeld, stopt de beweging
van de achterklep. Wees extra voorzichtig op een helling aangezien de
achterklep plotseling open of dicht kan gaan.
● Wanneer niet langer aan de voorwaarden voor de werking van de elek-
trisch bedienbare achterklep wordt voldaan, klinkt er mogelijk een zoemer
en zal de achterklep mogelijk niet meer openen of sluiten. De achterklep\
moet vervolgens met de hand worden bediend. Wees in dit geval extra
voorzichtig, aangezien de achterklep plotseling kan bewegen.
● Als de auto op een heuvel staat, kan de achterklep plotseling dichtvallen,
nadat deze automatisch is geopend. Zorg ervoor dat de achterklep volle-
dig is geopend.
● In de volgende situaties signaleert de elektrisch bedienbare achterklep
mogelijk een storing en wordt de automatische bediening uitgeschakeld.
In dit geval moet de achterklep met de hand worden bediend. Wees in
deze situatie extra voorzichtig, aangezien de achterklep mogelijk plotse-
ling opent of sluit, waardoor een ongeluk kan ontstaan.
• Wanneer de achterklep met een obstakel in aanraking komt
• Wanneer de accuspanning plotseling daalt, zoals wanneer het contact
AAN wordt gezet of wanneer de motor tijdens automatische werking
wordt gestart
● Als er op de achterklep een fiets endrager of een vergelijkbaar zwaar
onderdeel gemonteerd is, werkt de elektrisch bedienbare achterklep
mogelijk niet of niet goed of beweegt de achterklep mogelijk iets in de
sluitrichting, waardoor lichaamsdelen bekneld kunnen raken en letsel kan
optreden. Neem voor meer informatie over het plaatsen van accessoires
op de achterklep contact op met een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige.
RAV4_OM_OM42A45E_(EE).book Page 150 Tuesday, October 20, 2015 11:26 AM

1513-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)
WAARSCHUWING

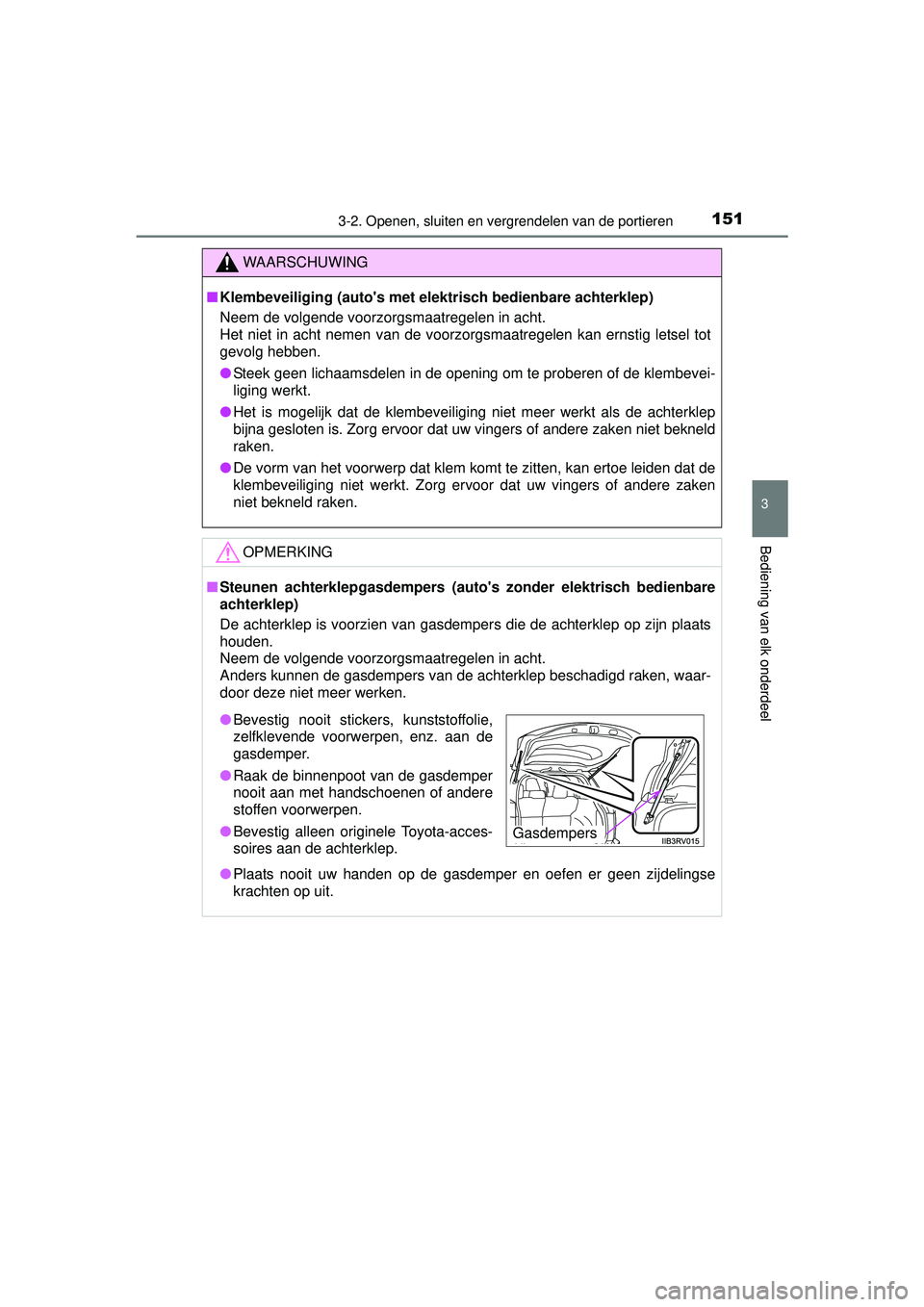

■Klembeveiliging (auto's met elektrisch bedienbare achterklep)
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Steek geen lichaamsdelen in de opening om te proberen of de klembevei-
liging werkt.
● Het is mogelijk dat de klembeveiliging niet meer werkt als de achterklep
bijna gesloten is. Zorg ervoor dat uw vingers of andere zaken niet bekneld
raken.
● De vorm van het voorwerp dat klem komt te zitten, kan ertoe leiden dat de
klembeveiliging niet werkt. Zorg ervoor dat uw vingers of andere zaken
niet bekneld raken.
OPMERKING
■Steunen achterklepgasdempers (aut o's zonder elektrisch bedienbare
achterklep)
De achterklep is voorzien van gasdempers die de achterklep op zijn plaats
houden.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de gasdempers van de achterklep beschadigd raken, waar-
door deze niet meer werken.
● Plaats nooit uw handen op de gasdemper en oefen er geen zijdelingse
krachten op uit.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
gasdemper.
● Raak de binnenpoot van de gasdemper
nooit aan met handschoenen of andere
stoffen voorwerpen.
● Bevestig alleen originele Toyota-acces-
soires aan de achterklep.
Gasdempers
RAV4_OM_OM42A45E_(EE).book Page 151 Tuesday, October 20, 2015 11:26 AM

1523-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
OPMERKING
■Achterklepspindels (auto's met elektrisch bedienbare achterklep)
De achterklep is voorzien van pennen die de achterklep op zijn plaats hou-
den.
Neem de volgende voorzorgsmaatregelen in acht.
Anders kunnen de achterklepspindels beschadigd raken, waardoor deze
niet meer werken.
● Plaats uw handen nooit op de spindel en oefen er nooit zijdelingse krach-
ten op uit.
■ Voorkomen van storingen in het slui tsysteem van de achterklep (auto's
met elektrisch bedienbare achterklep)
Oefen geen grote kracht uit op de achterklep terwijl het sluitsysteem in wer-
king is.
■ Voorkomen van beschadiging van de elektrisch bedienbare achterklep
(indien aanwezig)
● Controleer of er geen ijs zit tussen de achterklep en de sponning, waar-
door de achterklep niet bediend kan worden. Wanneer er zich te veel
gewicht op de achterklep bevindt, kunnen bij het bedienen van de elek-
trisch bedienbare achterklep storingen optreden.
● Oefen geen grote kracht uit op de achterklep terwijl de elektrisch bedien-
bare achterklep in werking is.
● Voorkom dat de sensoren (aan de rechter- en linkerzijde van de elektrisch
bedienbare achterklep) beschadigd raken door scherpe voorwerpen. Wan-
neer de sensor is losgenomen, kan de elektrisch bedienbare achterklep
niet automatisch worden gesloten.
●Bevestig nooit stickers, kunststoffolie,
zelfklevende voorwerpen, enz. aan de
astap.
● Raak de pen nooit aan met handschoe-
nen of andere stoffen voorwerpen.
● Bevestig geen zware accessoires aan
de achterklep. Neem voor meer infor-
matie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige alvo-
rens accessoires te bevestigen.
Pennen
RAV4_OM_OM42A45E_(EE).book Page 152 Tuesday, October 20, 2015 11:26 AM
