6658-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

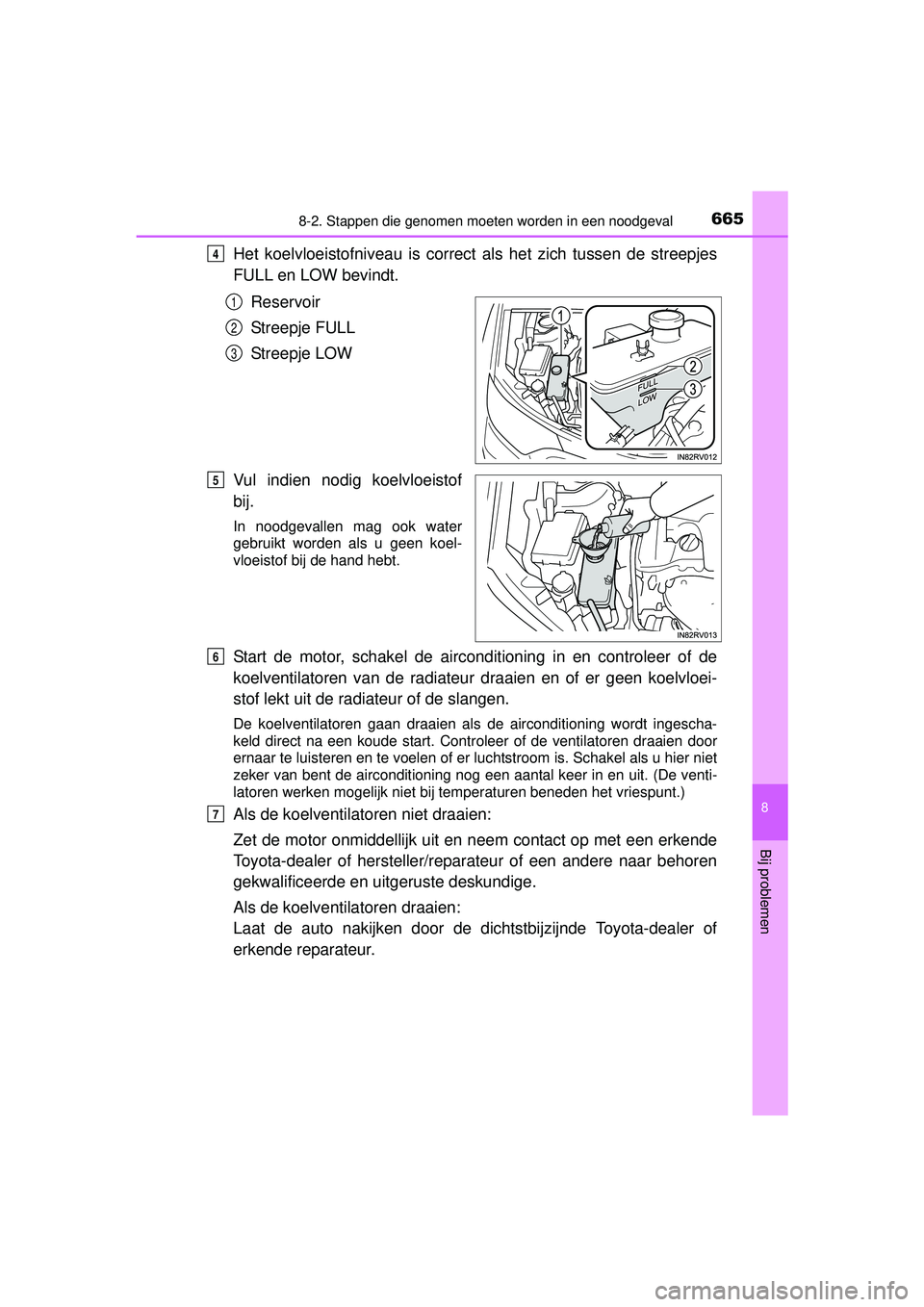

Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
Streepje FULL
Streepje LOW
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilatoren van de radiateur draaien en of er geen koelvloei-
stof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien door
ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog een aantal keer in en uit. (De venti-
latoren werken mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilatoren niet draaien:
Zet de motor onmiddellijk uit en ne em contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de koelventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde Toyota-dealer of
erkende reparateur.
4
1
2
3
5
6
7
RAV4_OM_OM42A45E_(EE).book Page 665 Tuesday, October 20, 2015 11:26 AM

6668-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

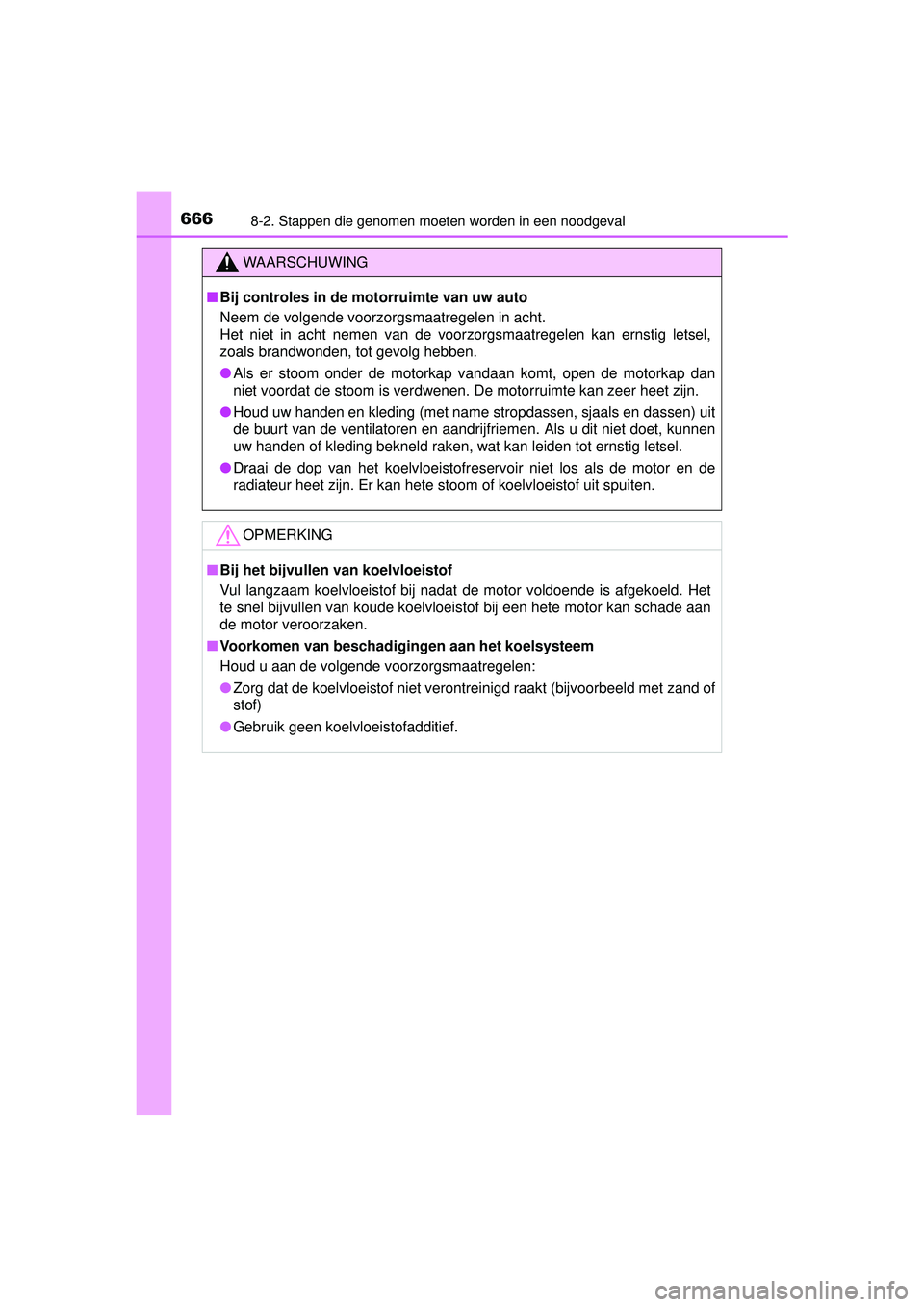

WAARSCHUWING
■Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dassen) uit
de buurt van de ventilatoren en aandrijfriemen. Als u dit niet doet, kunnen
uw handen of kleding bekneld raken, wat kan leiden tot ernstig letsel.
● Draai de dop van het koelvloeistofreservoir niet los als de motor en de
radiateur heet zijn. Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afgekoeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor kan schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
RAV4_OM_OM42A45E_(EE).book Page 666 Tuesday, October 20, 2015 11:26 AM

6678-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

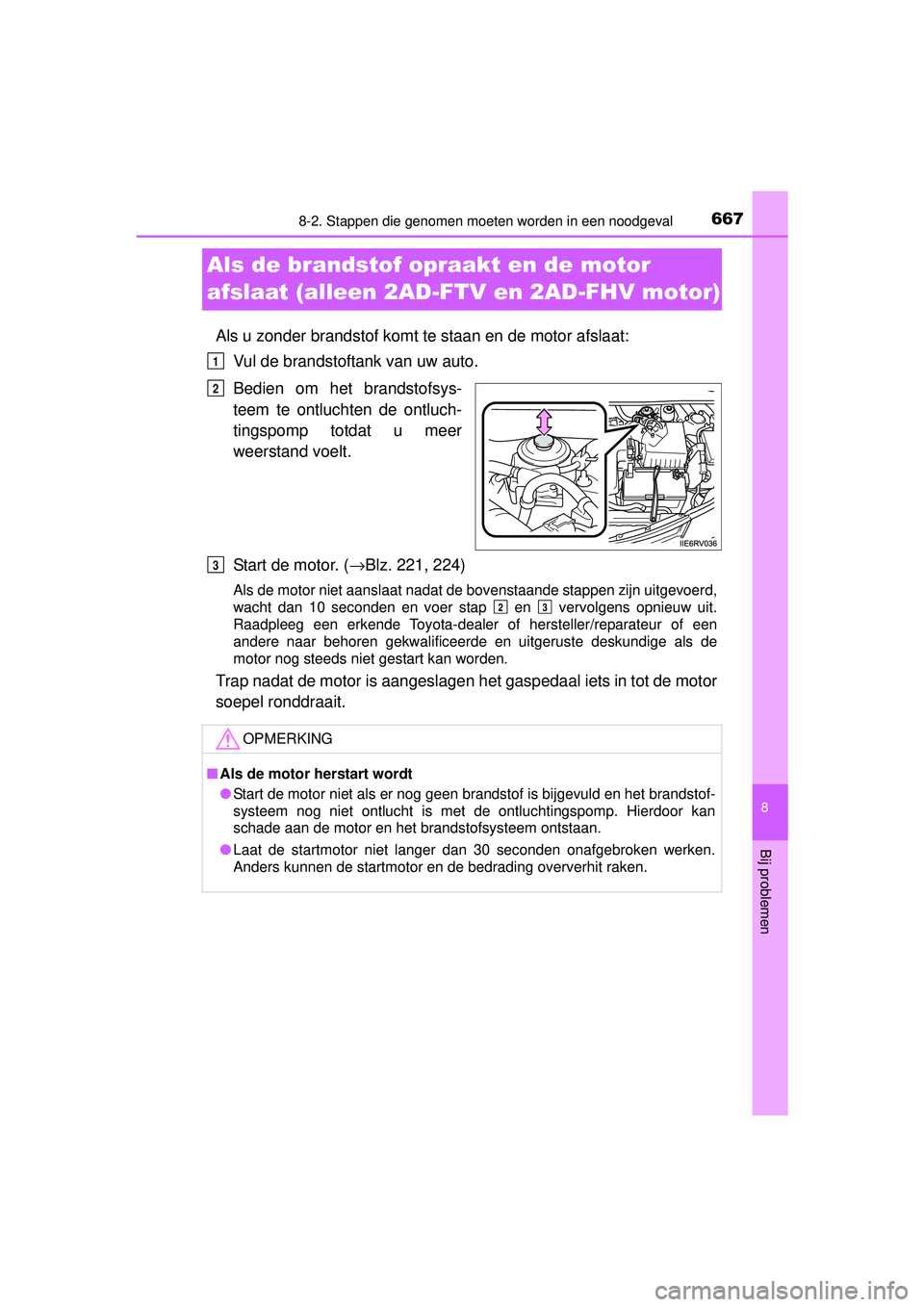

Als de brandstof opraakt en de motor
afslaat (alleen 2AD-FTV en 2AD-FHV motor)
Als u zonder brandstof komt te staan en de motor afslaat:
Vul de brandstoftank van uw auto.
Bedien om het brandstofsys-
teem te ontluchten de ontluch-
tingspomp totdat u meer
weerstand voelt.
Start de motor. ( →Blz. 221, 224)
Als de motor niet aanslaat nadat de bovenstaande stappen zijn uitgevoerd,
wacht dan 10 seconden en voer stap en vervolgens opnieuw uit.
Raadpleeg een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als de
motor nog steeds niet gestart kan worden.
Trap nadat de motor is aangeslagen het gaspedaal iets in tot de motor
soepel ronddraait.
1
2
OPMERKING
■Als de motor herstart wordt
● Start de motor niet als er nog geen brandstof is bijgevuld en het brandstof-
systeem nog niet ontlucht is met de ontluchtingspomp. Hierdoor kan
schade aan de motor en het brandstofsysteem ontstaan.
● Laat de startmotor niet langer dan 30 seconden onafgebroken werken.
Anders kunnen de startmotor en de bedrading oververhit raken.
3
23
RAV4_OM_OM42A45E_(EE).book Page 667 Tuesday, October 20, 2015 11:26 AM

6688-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

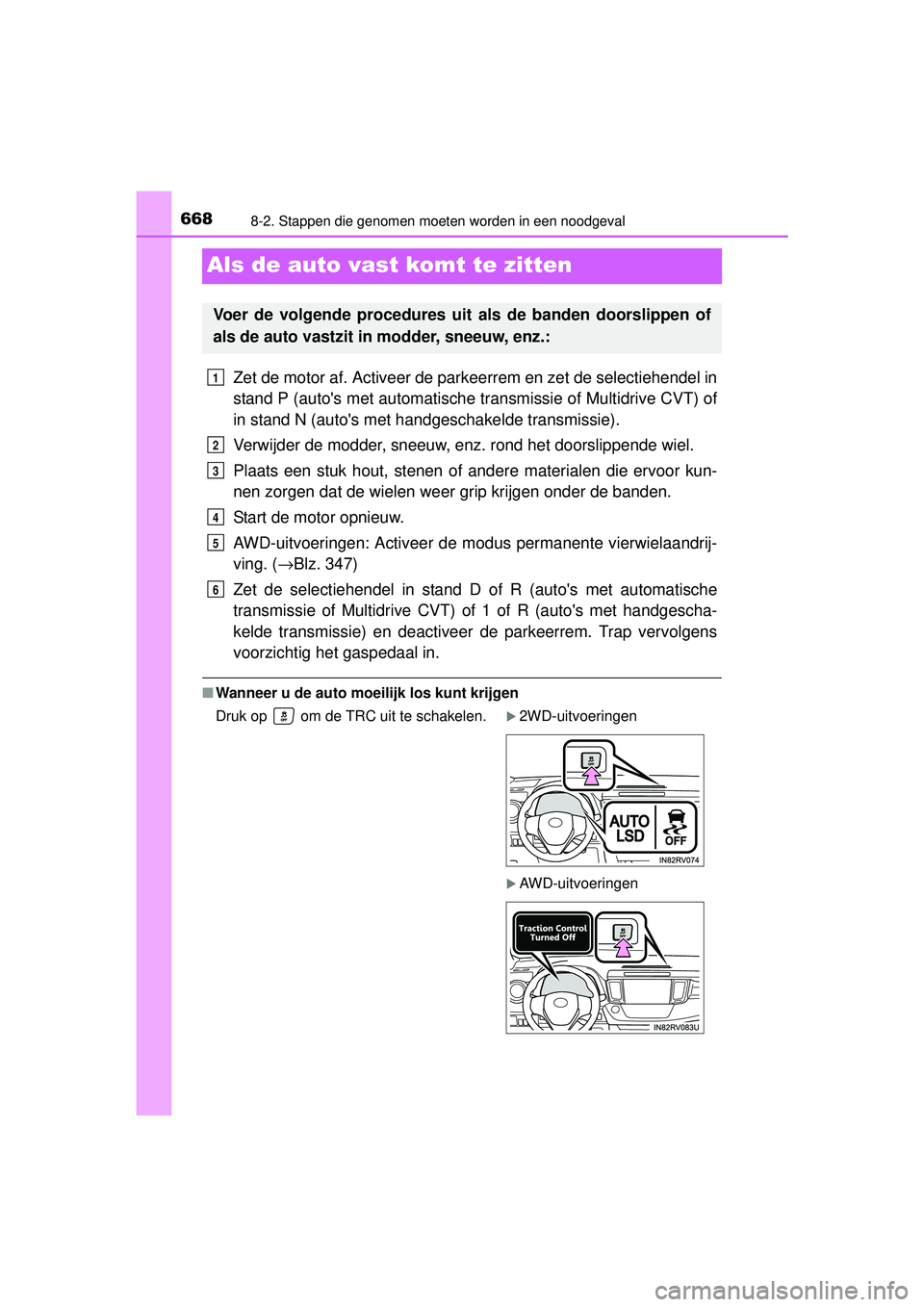

Als de auto vast komt te zitten
Zet de motor af. Activeer de parkeerrem en zet de selectiehendel in
stand P (auto's met automatische transmissie of Multidrive CVT) of
in stand N (auto's met handgeschakelde transmissie).
Verwijder de modder, sneeuw, enz. rond het doorslippende wiel.
Plaats een stuk hout, stenen of andere materialen die ervoor kun-
nen zorgen dat de wielen weer grip krijgen onder de banden.
Start de motor opnieuw.
AWD-uitvoeringen: Activeer de modus permanente vierwielaandrij-
ving. ( →Blz. 347)
Zet de selectiehendel in stand D of R (auto's met automatische
transmissie of Multidrive CVT) of 1 of R (auto's met handgescha-
kelde transmissie) en deactiveer de parkeerrem. Trap vervolgens
voorzichtig het gaspedaal in.
■ Wanneer u de auto moeilijk los kunt krijgen
Voer de volgende procedures uit als de banden doorslippen of
als de auto vastzit in modder, sneeuw, enz.:
Druk op om de TRC uit te schakelen.2WD-uitvoeringen
AWD-uitvoeringen
1
2
3
4
5
6
RAV4_OM_OM42A45E_(EE).book Page 668 Tuesday, October 20, 2015 11:26 AM

6698-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

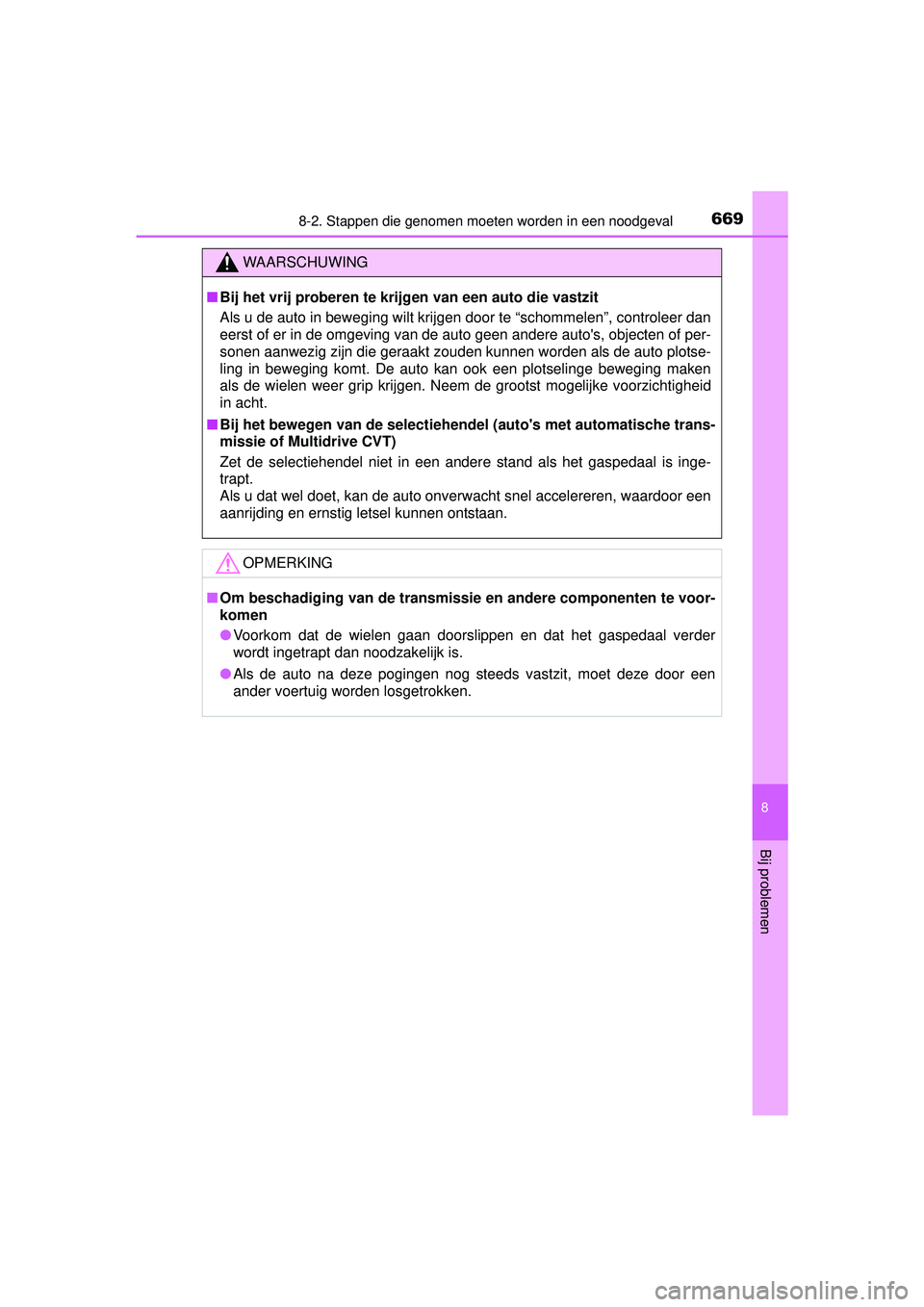

WAARSCHUWING
■Bij het vrij proberen te krijgen van een auto die vastzit
Als u de auto in beweging wilt krijgen door te “schommelen”, controleer dan
eerst of er in de omgeving van de auto geen andere auto's, objecten of per-
sonen aanwezig zijn die geraakt zouden kunnen worden als de auto plotse-
ling in beweging komt. De auto kan ook een plotselinge beweging maken
als de wielen weer grip krijgen. Neem de grootst mogelijke voorzichtigheid
in acht.
■ Bij het bewegen van de selectiehendel (auto's met automatische trans-
missie of Multidrive CVT)
Zet de selectiehendel niet in een andere stand als het gaspedaal is inge-
trapt.
Als u dat wel doet, kan de auto onverwacht snel accelereren, waardoor een
aanrijding en ernstig letsel kunnen ontstaan.
OPMERKING
■Om beschadiging van de transmissie en andere componenten te voor-
komen
● Voorkom dat de wielen gaan doorslippen en dat het gaspedaal verder
wordt ingetrapt dan noodzakelijk is.
● Als de auto na deze pogingen nog steeds vastzit, moet deze door een
ander voertuig worden losgetrokken.
RAV4_OM_OM42A45E_(EE).book Page 669 Tuesday, October 20, 2015 11:26 AM

6708-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
RAV4_OM_OM42A45E_(EE).book Page 670 Tuesday, October 20, 2015 11:26 AM

671

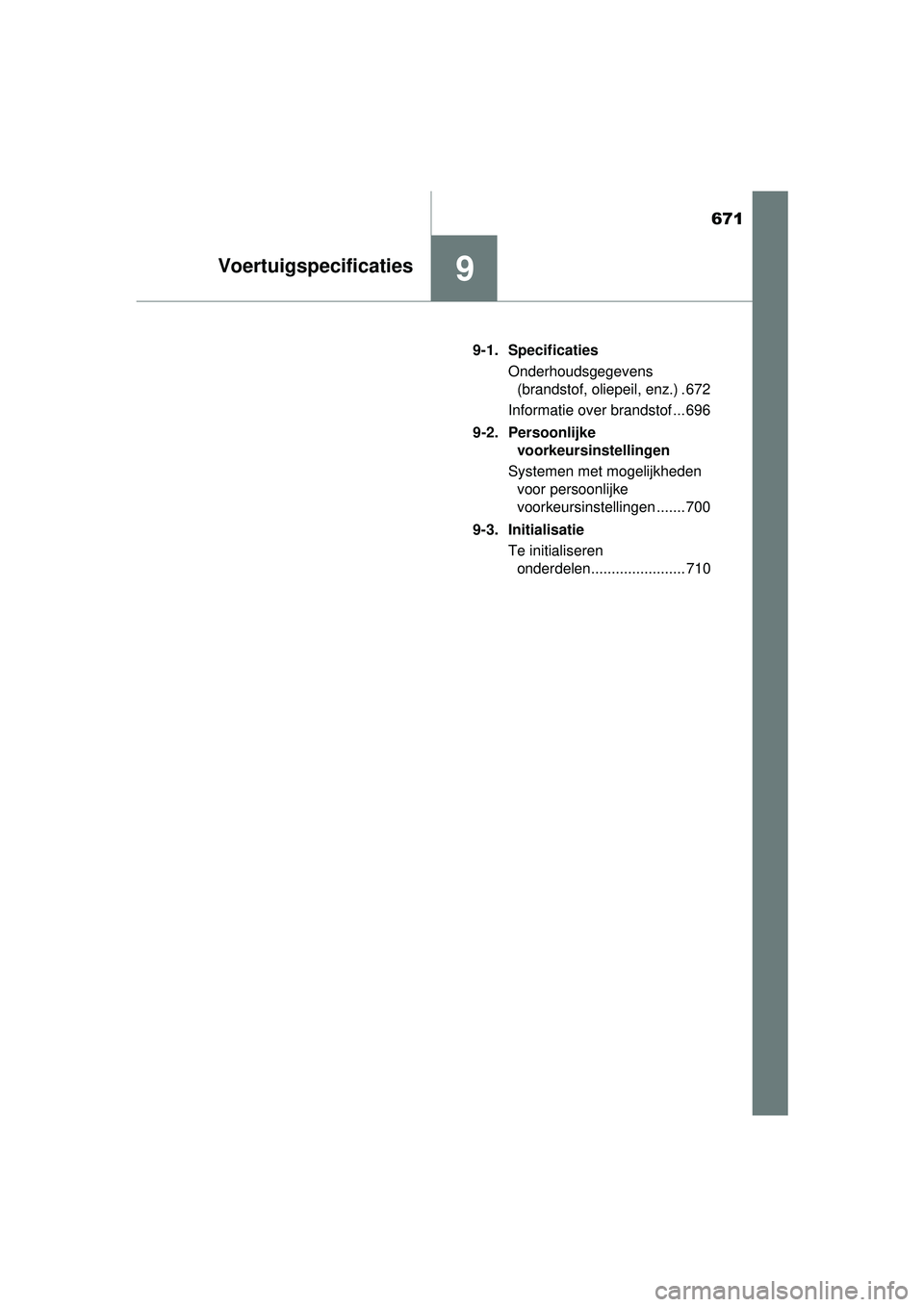

9Voertuigspecificaties
RAV4_OM_OM42A45E_(EE)9-1. Specificaties
Onderhoudsgegevens (brandstof, oliepeil, enz.) . 672
Informatie over brandstof ... 696
9-2. Persoonlijke voorkeursinstellingen
Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen ....... 700
9-3. Initialisatie Te initialiseren onderdelen....................... 710
RAV4_OM_OM42A45E_(EE).book Page 671 Tuesday, October 20, 2015 11:26 AM

6729-1. Specificaties
RAV4_OM_OM42A45E_(EE)
Onderhoudsgegevens
(brandstof, oliepeil, enz.)
*1: Ongeladen auto
*2: Auto's met verhoogde wagenhoogte
3ZR-FE motor*1
Afmetingen
Totale lengte4.605 mm (181,3 in.)
Totale breedte1.845 mm (72,6 in.)
Totale hoogte*1
Zonder imperi-
aal1.675 mm (65,9 in.)
1.685 mm (66,3 in.)*2
Met imperiaal1.705 mm (67,1 in.)
1.715 mm (67,5 in.)*2
Wielbasis2.660 mm (104,7 in.)
Spoorbreedte voor
en achter17 inch banden1.570 mm (61,8 in.)
18 inch banden1.560 mm (61,4 in.)
Gewichten
Maximaal toelaatbaar voertuiggewicht
2.000 kg (4.409 lb.)*2
2.050 kg (4.519 lb.)*3
2.080 kg (4.585 lb.)*4
2.110 kg (4.651 lb.)*5
Maximale asbelastingVoor1.150 kg (2.535 lb.)Achter
Kogeldruk*660 kg (132 lb.)
Maximaal aanhang-
wagengewicht
*6
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.306 lb.)
