5858-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

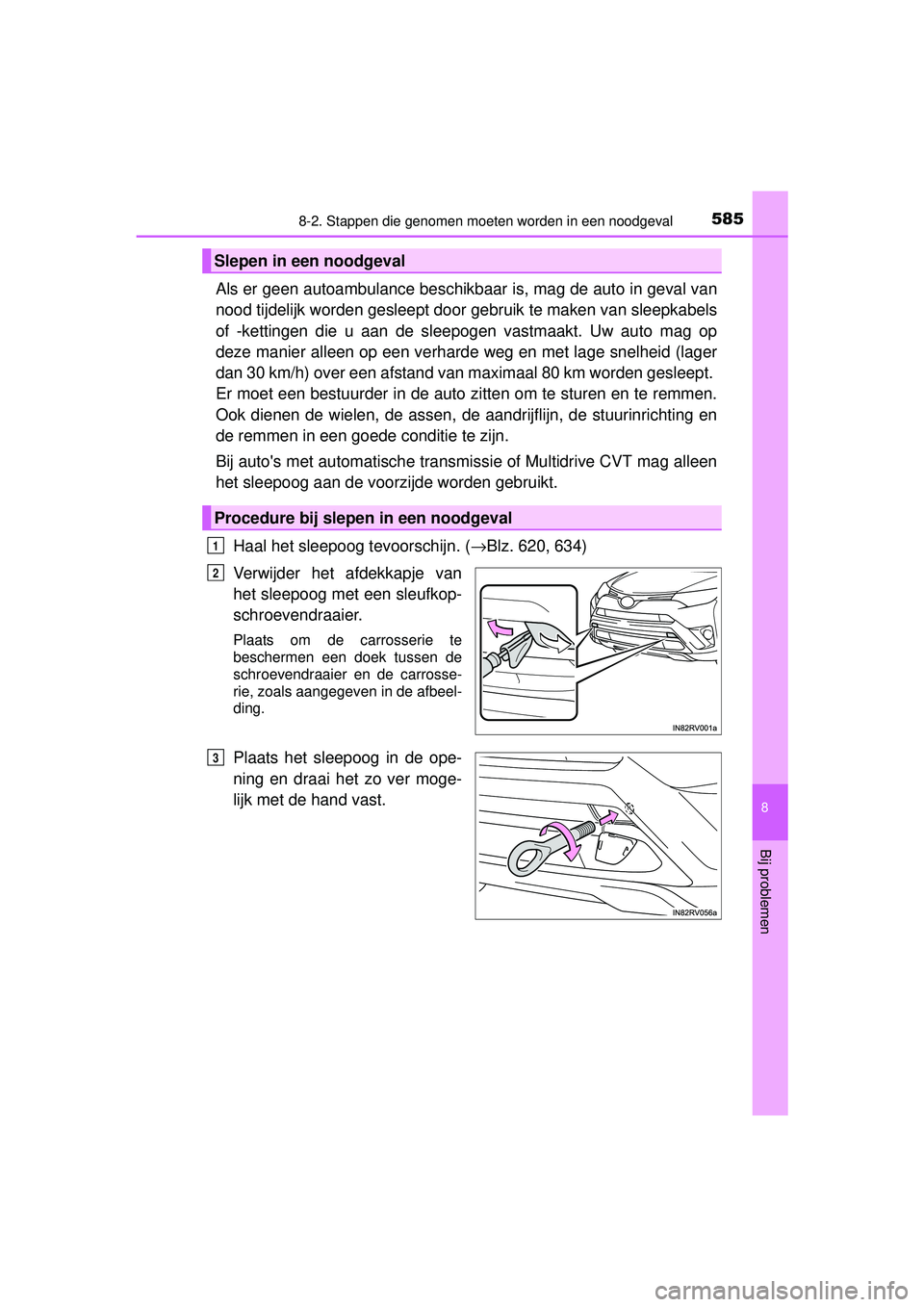

Als er geen autoambulance beschikbaar is, mag de auto in geval van
nood tijdelijk worden gesleept door gebruik te maken van sleepkabels
of -kettingen die u aan de sleepogen vastmaakt. Uw auto mag op
deze manier alleen op een verharde weg en met lage snelheid (lager
dan 30 km/h) over een afstand van maximaal 80 km worden gesleept.
Er moet een bestuurder in de auto zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de aandrijflijn, de stuurinrichting en
de remmen in een goede conditie te zijn.
Bij auto's met automatische transmis sie of Multidrive CVT mag alleen
het sleepoog aan de voorzijde worden gebruikt.
Haal het sleepoog tevoorschijn. ( →Blz. 620, 634)
Verwijder het afdekkapje van
het sleepoog met een sleufkop-
schroevendraaier.
Plaats om de carrosserie te
beschermen een doek tussen de
schroevendraaier en de carrosse-
rie, zoals aangegeven in de afbeel-
ding.
Plaats het sleepoog in de ope-
ning en draai het zo ver moge-
lijk met de hand vast.
Slepen in een noodgeval
Procedure bij slepen in een noodgeval
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 585 Tuesday, October 20, 2015 11:26 AM

5868-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto en start de motor.
Zet het contact AAN als de motor niet start.
Auto's met Stop & Start-systeem: Zet het contact eenmaal UIT en start ver-
volgens de motor alvorens de auto te slepen.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand gezet kan worden:
→Blz. 650
■Tijdens het slepen
Als de motor niet draait, werken de rem- en stuurbekrachtiging niet. Hierdoor
zullen het remmen en sturen veel zwaarder gaan dan normaal.
■ Wielmoersleutel
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 620, 634)
4
5
6
7
RAV4_OM_OM42A45E_(EE).book Page 586 Tuesday, October 20, 2015 11:26 AM

5878-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

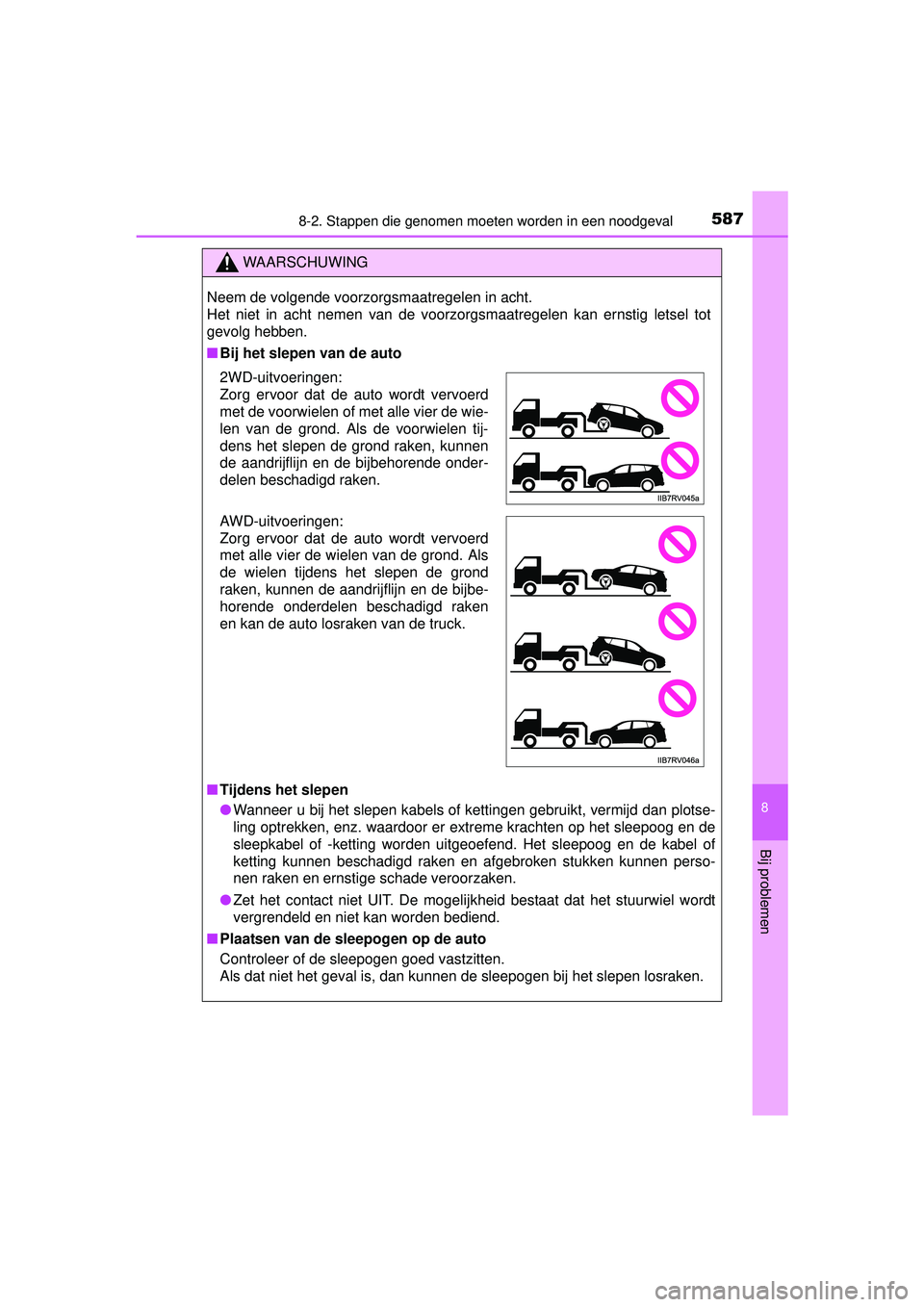

WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepoog en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuurwiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken
en kan de auto losraken van de truck.
RAV4_OM_OM42A45E_(EE).book Page 587 Tuesday, October 20, 2015 11:26 AM

5888-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

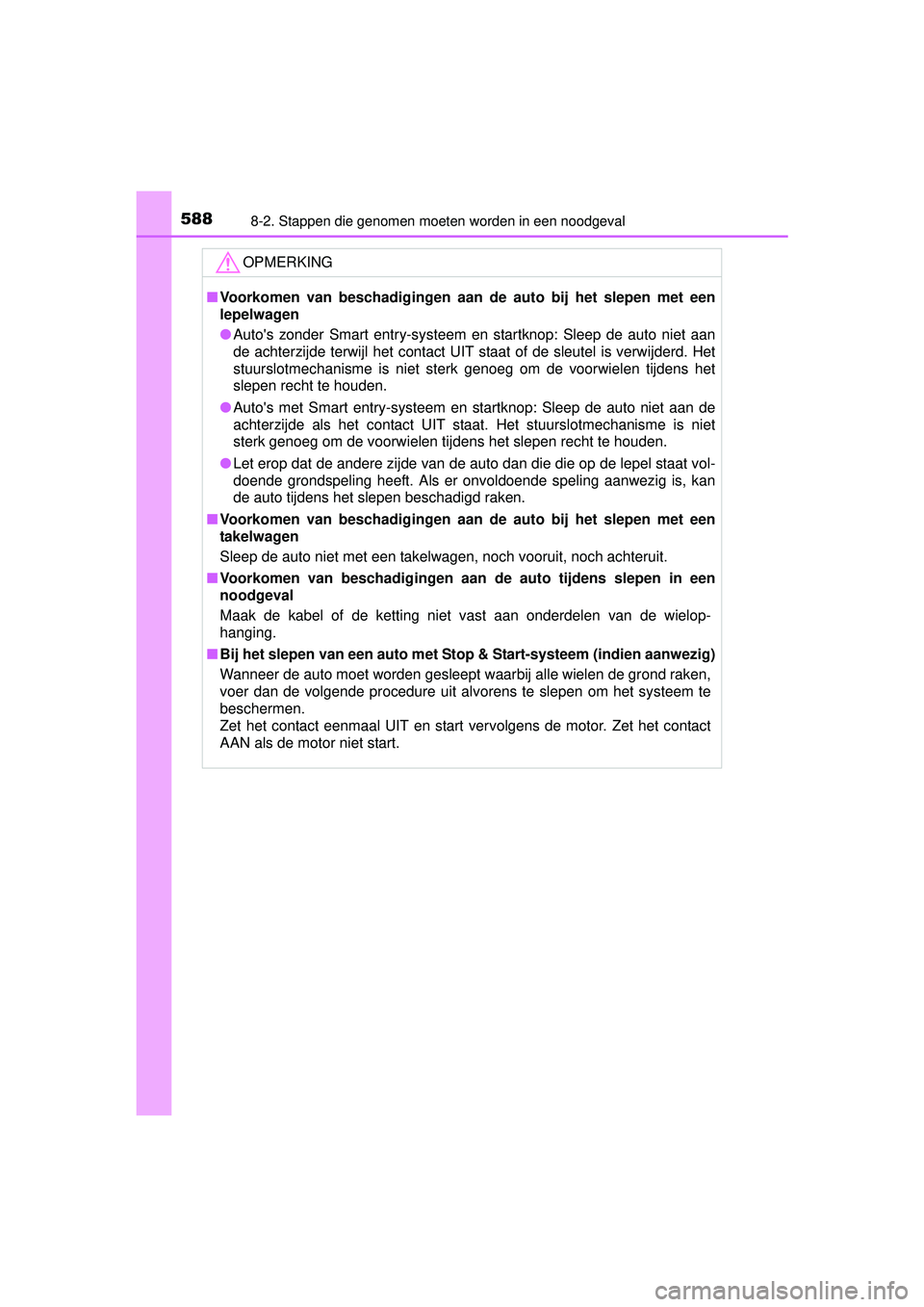

OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Auto's zonder Smart entry-systeem en startknop: Sleep de auto niet aan
de achterzijde terwijl het contact UIT staat of de sleutel is verwijderd. Het
stuurslotmechanisme is niet sterk genoeg om de voorwielen tijdens het
slepen recht te houden.
● Auto's met Smart entry-systeem en startknop: Sleep de auto niet aan de
achterzijde als het contact UIT staat. Het stuurslotmechanisme is niet
sterk genoeg om de voorwielen tijdens het slepen recht te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepel staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achteruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
■ Bij het slepen van een auto met St op & Start-systeem (indien aanwezig)
Wanneer de auto moet worden gesleept waarbij alle wielen de grond raken,
voer dan de volgende procedure uit alvorens te slepen om het systeem te
beschermen.
Zet het contact eenmaal UIT en start vervolgens de motor. Zet het contact
AAN als de motor niet start.
RAV4_OM_OM42A45E_(EE).book Page 588 Tuesday, October 20, 2015 11:26 AM

5898-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

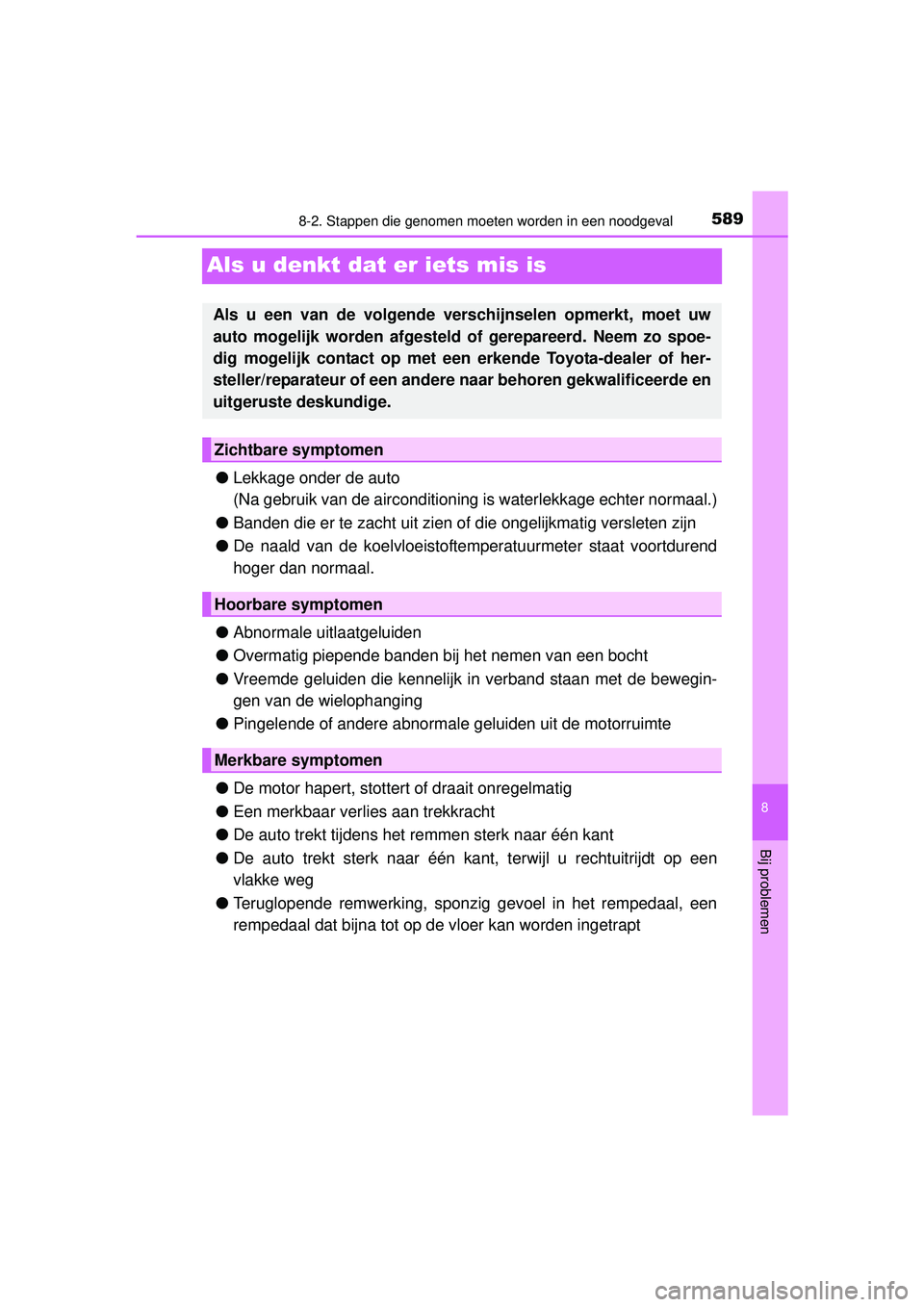

Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter normaal.)
● Banden die er te zacht uit zien of die ongelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal.
● Abnormale uitlaatgeluiden
● Overmatig piepende banden bij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale geluiden uit de motorruimte
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlies aan trekkracht
● De auto trekt tijdens het remmen sterk naar één kant
● De auto trekt sterk naar één ka nt, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende ver schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo spoe-
dig mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
RAV4_OM_OM42A45E_(EE).book Page 589 Tuesday, October 20, 2015 11:26 AM

5908-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)

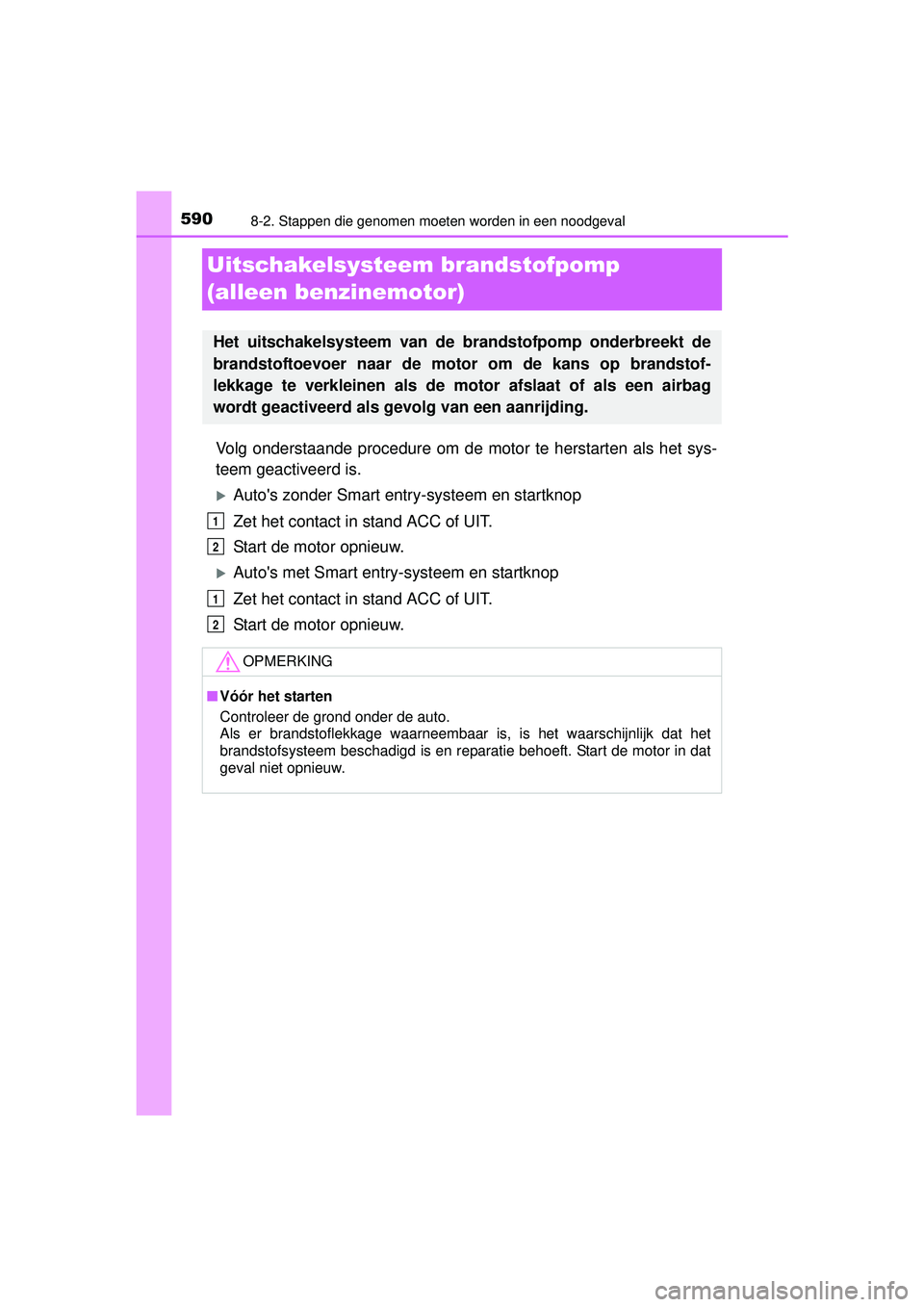

Uitschakelsysteem brandstofpomp
(alleen benzinemotor)
Volg onderstaande procedure om de motor te herstarten als het sys-
teem geactiveerd is.
Auto's zonder Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Auto's met Smart entry-systeem en startknop
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbreekt de
brandstoftoevoer naar de motor om de kans op brandstof-
lekkage te verkleinen als de motor afslaat of als een airbag
wordt geactiveerd als gevolg van een aanrijding.
OPMERKING
■ Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de motor in dat
geval niet opnieuw.
1
2
1
2
RAV4_OM_OM42A45E_(EE).book Page 590 Tuesday, October 20, 2015 11:26 AM

5918-2. Stappen die genomen moeten worden in een noodgeval
8
Bij problemen
RAV4_OM_OM42A45E_(EE)

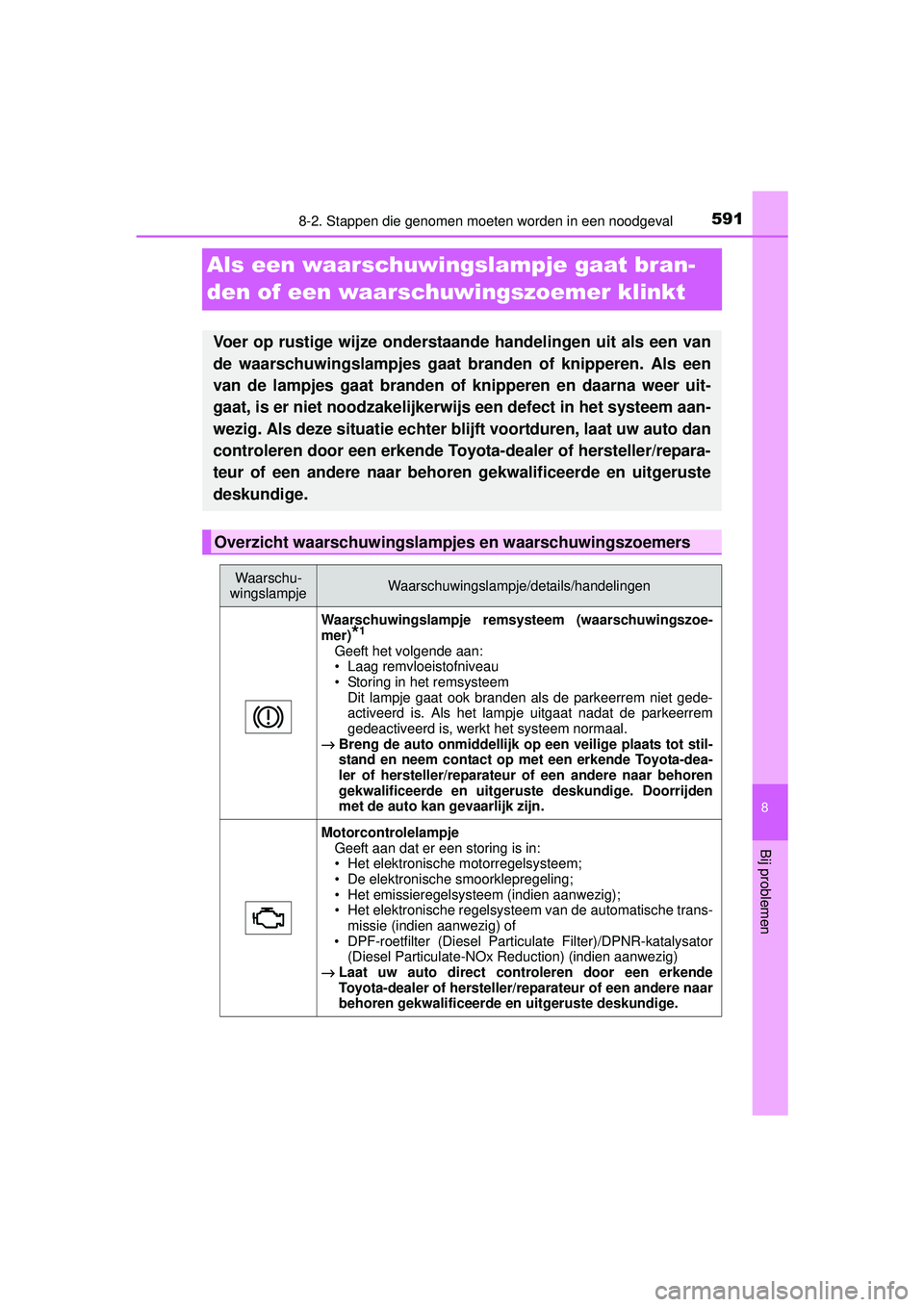

Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodzakelijkerwijs een defect in het systeem aan-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
Waarschuwingslampje remsysteem (waarschuwingszoe-
mer)
*1
Geeft het volgende aan:
• Laag remvloeistofniveau
• Storing in het remsysteem Dit lampje gaat ook branden als de parkeerrem niet gede-
activeerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
→ Breng de auto onmiddellijk op een veilige plaats tot stil-
stand en neem contact op met een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden
met de auto kan gevaarlijk zijn.
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling;
• Het emissieregelsysteem (indien aanwezig);
• Het elektronische regelsyst eem van de automatische trans-
missie (indien aanwezig) of
• DPF-roetfilter (Diesel Partic ulate Filter)/DPNR-katalysator
(Diesel Particulate-NOx Reduction) (indien aanwezig)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
RAV4_OM_OM42A45E_(EE).book Page 591 Tuesday, October 20, 2015 11:26 AM

5928-2. Stappen die genomen moeten worden in een noodgeval
RAV4_OM_OM42A45E_(EE)
Waarschuwingslampje SRSGeeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging
Geeft aan dat er een storing is in de elektrische stuurbekrach-
tiging (EPS)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
(Knippert)
Controlelampje uitgeschakeld Stop & Start-systeem (indien
aanwezig)
Geeft aan dat er een storing aanwezig is het Stop & Start-sys-
teem
Het controlelampje uitgesc hakeld Stop & Start-systeem gaat
branden wanneer het systeem wordt uitgeschakeld.
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• De VSC/Trailer Sway Control;
• Het TRC-systeem;
• De AUTO LSD-functie;
• Het Hill Start Assist Control-systeem of
• Het Downhill Assist Control-systeem
Het lampje gaat knipperen wanneer het VSC-/Trailer Sway
Control- of TRC-systeem in werking is.
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4_OM_OM42A45E_(EE).book Page 592 Tuesday, October 20, 2015 11:26 AM
